385
4
4-5. Vezetéssegítő re
ndszerek használata
Vezetés
*: A távolságjelző szegm ensek gyorsan villognak.

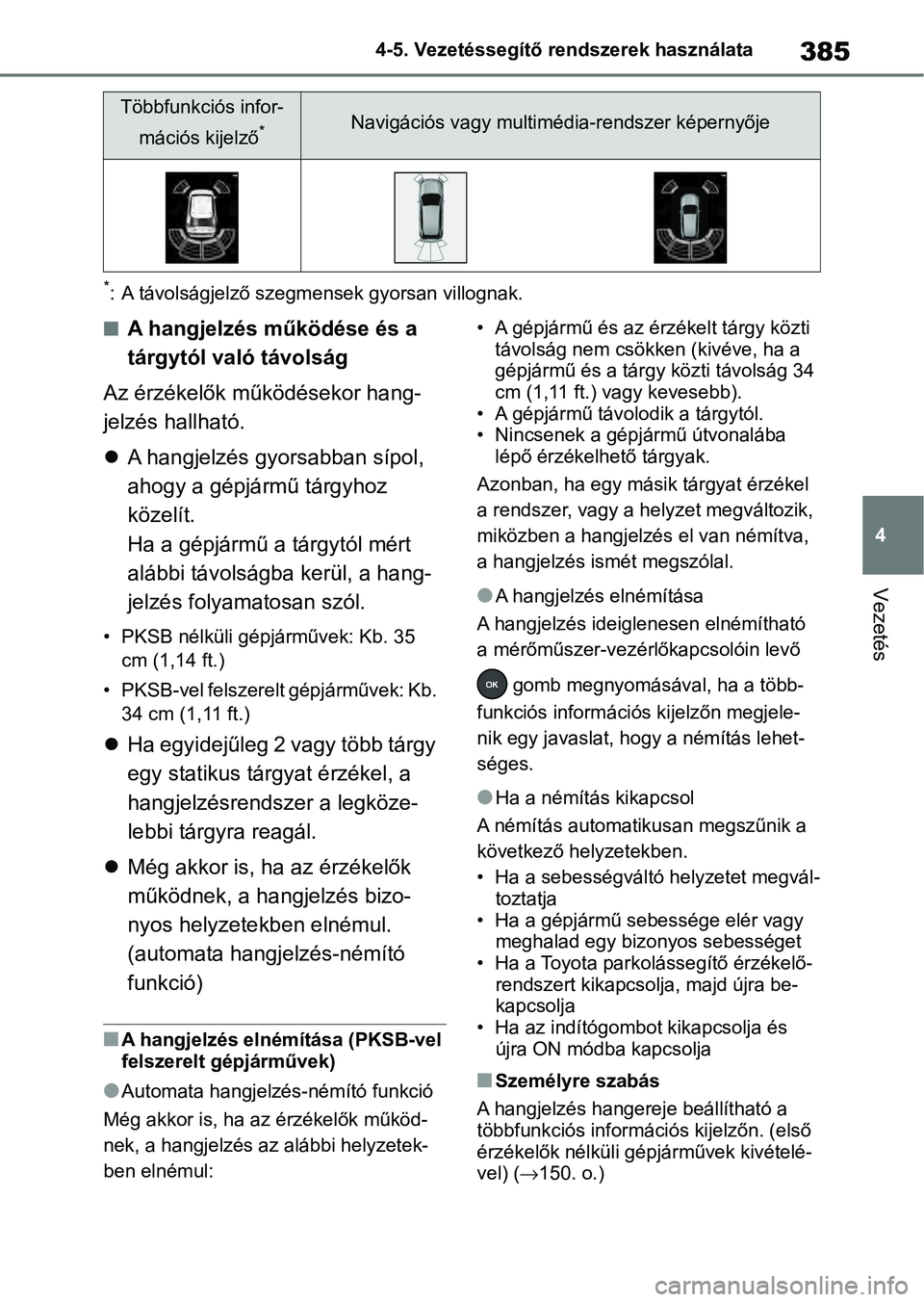

nA hangjelzés működése és a
tárgytól való távolság
Az érzékelők működésekor hang-
jelzés hallható.
 A hangjelzés gyorsabban sípol,
ahogy a gépjármű tárgyhoz
közelít.
Ha a gépjármű a tárgytól mért
alábbi távolságba kerül, a hang-
jelzés folyamatosan szól.
• PKSB nélküli gépjárművek: Kb. 35
cm (1,14 ft.)
• PKSB-vel felszerelt gépjárművek: Kb. 34 cm (1,11 ft.)
 Ha egyidejűleg 2 vagy több tárgy
egy statikus tárgyat érzékel, a
hangjelzésrendszer a legköze-
lebbi tárgyra reagál.
 Még akkor is, ha az érzékelők
működnek, a hangjelzés bizo-
nyos helyzetekben elnémul.
(automata hangjelzés-némító
funkció)
nA hangjelzés elnémítása (PKSB-vel
felszerelt gépjárművek)
lAutomata hangjel zés-némító funkció
Még akkor is, ha az érzékelők működ-
nek, a hangjelzés az alábbi helyzetek-
ben elnémul: • A gépjármű és az érzékelt tárgy közti
távolság nem csökke n (kivéve, ha a
gépjármű és a tárgy közti távolság 34
cm (1,11 ft.) vagy kevesebb).
• A gépjármű távolo dik a tárgytól.
• Nincsenek a gépjármű útvonalába lépő érzékelhető tárgyak.
Azonban, ha egy másik tárgyat érzékel
a rendszer, vagy a helyzet megváltozik,
miközben a hangjelzés el van némítva,
a hangjelzés ismét megszólal.
lA hangjelzés elnémítása
A hangjelzés ideiglenesen elnémítható
a mérőműszer-vezérlő kapcsolóin levő
gomb megnyomásával, ha a több-
funkciós információs kijelzőn megjele-
nik egy javaslat, hogy a némítás lehet-
séges.
lHa a némítás kikapcsol
A némítás automatikusan megszűnik a
következő helyzetekben.
• Ha a sebességváltó helyzetet megvál- toztatja
• Ha a gépjármű sebessége elér vagy meghalad egy bizonyos sebességet
• Ha a Toyota parkolássegítő érzékelő- rendszert kikapcsolja, majd újra be-
kapcsolja
• Ha az indítógombot kikapcsolja és újra ON módba kapcsolja
nSzemélyre szabás
A hangjelzés hangereje beállítható a
többfunkciós információs kijelzőn. (első
érzékelők nélküli gép járművek kivételé-
vel) ( 150. o.)
Többfunkciós infor-
mációs kijelző
*Navigációs vagy multimédia-rendszer képernyője

3864-5. Vezetéssegítő rendszerek használata
*: Felszereltségtől függően
nParkolássegítő fékezés funk-
ció (statikus tárgyak esetén)
 391. o.
nParkolássegítő fékezés funk-
ció (hátsó átmenőforgalom
esetében) (felszereltségtől
függően)
 397. o.

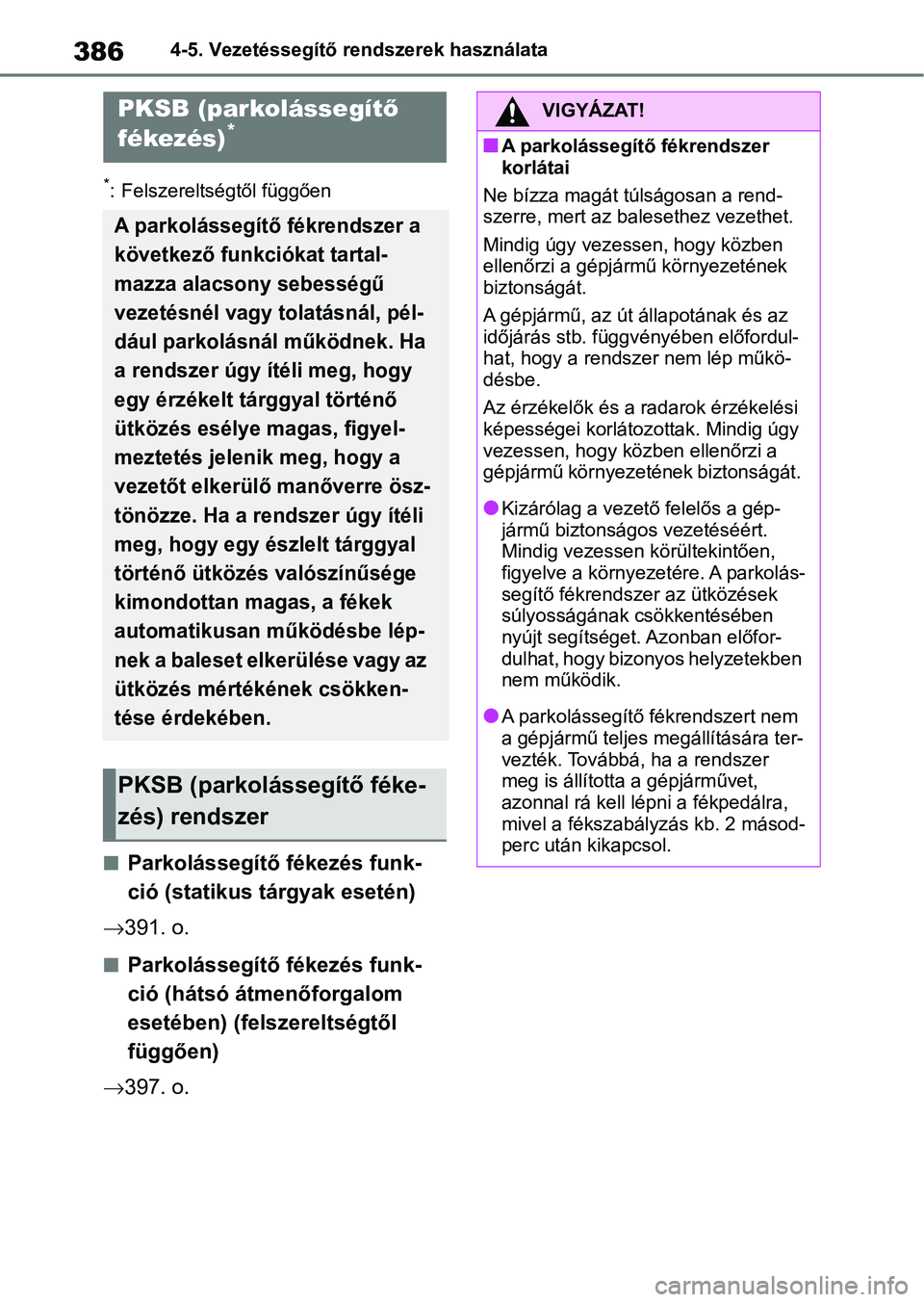

PKSB (parkolássegít ő
fékezés)*
A parkolássegítő fékrendszer a
következő funkciókat tartal-
mazza alacsony sebességű
vezetésnél vagy tolatásnál, pél-
dául parkolásnál működnek. Ha
a rendszer úgy ítéli meg, hogy
egy érzékelt tárggyal történő
ütközés esélye magas, figyel-
meztetés jelenik meg, hogy a
vezetőt elkerülő manőverre ösz-
tönözze. Ha a rendszer úgy ítéli
meg, hogy egy észlelt tárggyal
történő ütközés valószínűsége
kimondottan magas, a fékek
automatikusan működésbe lép-
nek a baleset elkerülése vagy az
ütközés mértékének csökken-
tése érdekében.
PKSB (parkolássegítő féke-
zés) rendszer
VIGYÁZAT!
nA parkolássegítő fékrendszer
korlátai
Ne bízza magát túlságosan a rend-
szerre, mert az bal esethez vezethet.
Mindig úgy vezessen, hogy közben
ellenőrzi a gépjármű környezetének
biztonságát.
A gépjármű, az út állapotának és az
időjárás stb. függvényében előfordul-
hat, hogy a rendszer nem lép műkö-
désbe.
Az érzékelők és a ra darok érzékelési
képességei korlátozottak. Mindig úgy
vezessen, hogy közben ellenőrzi a
gépjármű környezetének biztonságát.
lKizárólag a veze tő felelős a gép-
jármű biztonságo s vezetéséért.
Mindig vezessen körültekintően,
figyelve a környezetére. A parkolás-
segítő fékrendszer az ütközések
súlyosságának csökkentésében
nyújt segítséget. Azonban előfor-
dulhat, hogy bizonyos helyzetekben
nem működik.
lA parkolássegítő fékrendszert nem
a gépjármű teljes megállítására ter-
vezték. Továbbá, ha a rendszer
meg is állította a gépjárművet,
azonnal rá kell lépni a fékpedálra,
mivel a fékszabál yzás kb. 2 másod-
perc után kikapcsol.

387
4
4-5. Vezetéssegítő re
ndszerek használata
Vezetés

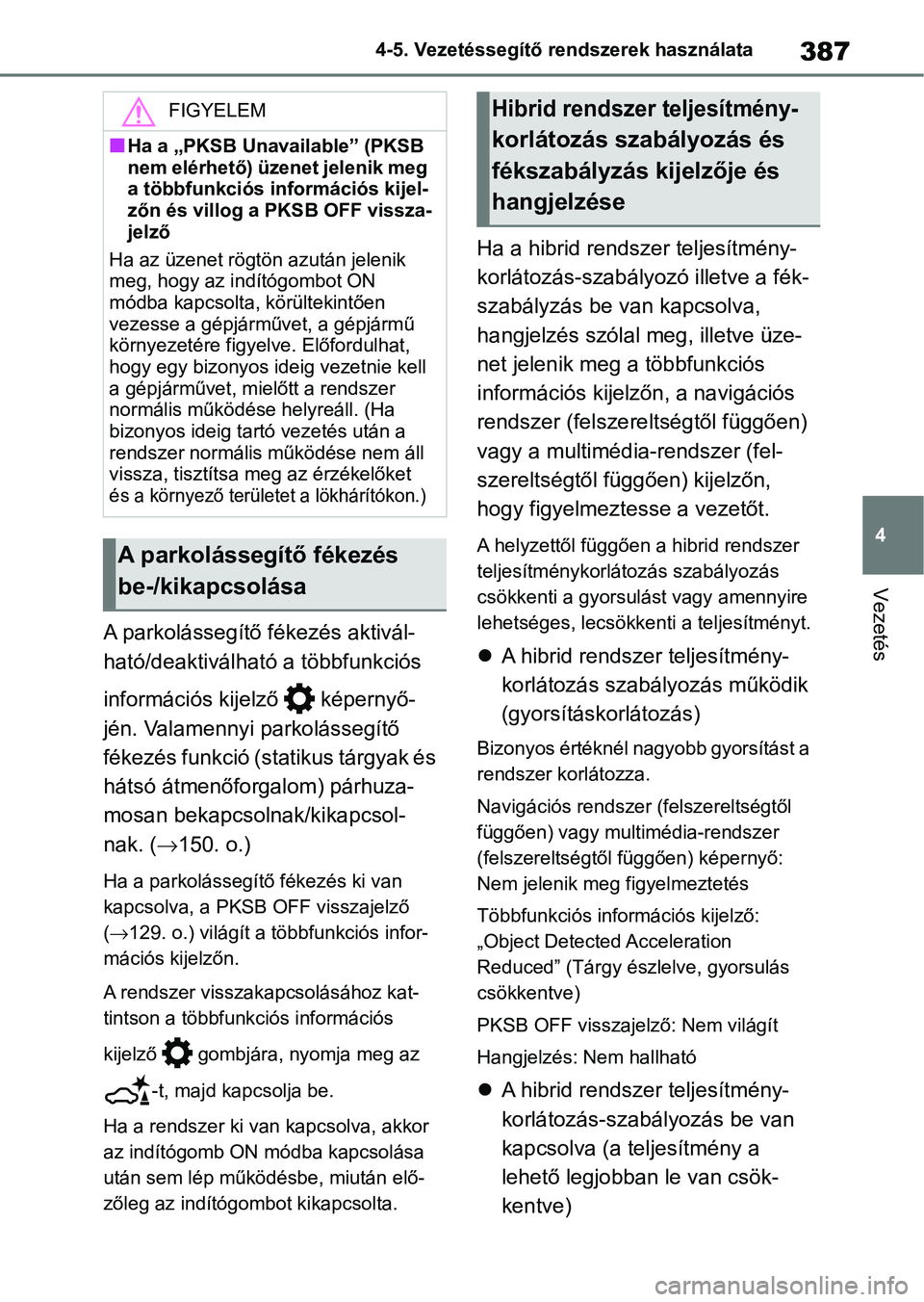

A parkolássegítő fékezés aktivál-
ható/deaktiválható a többfunkciós
információs kijelző képernyő-
jén. Valamennyi parkolássegítő
fékezés funkció (statikus tárgyak és
hátsó átmenőforgalom) párhuza-
mosan bekapcsolnak/kikapcsol-
nak. (150. o.)
Ha a parkolássegít ő fékezés ki van
kapcsolva, a PK SB OFF visszajelző
(129. o.) világít a többfunkciós infor-
mációs kijelzőn.
A rendszer visszakapcsolásához kat-
tintson a többfunkciós információs
kijelző gombjára, nyomja meg az
-t, majd kapcsolja be.
Ha a rendszer ki v an kapcsolva, akkor
az indítógomb ON módba kapcsolása
után sem lép működésbe, miután elő-
zőleg az indítógombot kikapcsolta.
Ha a hibrid rendszer teljesítmény-
korlátozás-szabályozó illetve a fék-
szabályzás be van kapcsolva,
hangjelzés szólal meg, illetve üze-
net jelenik meg a többfunkciós
információs kijelzőn, a navigációs
rendszer (felszereltségtől függően)
vagy a multimédia-rendszer (fel-
szereltségtől függően) kijelzőn,
hogy figyelmeztesse a vezetőt.
A helyzettől függően a hibrid rendszer
teljesítménykorlátozás szabályozás
csökkenti a gyorsulást vagy amennyire
lehetséges, lecsökkenti a teljesítményt.
 A hibrid rendszer teljesítmény-
korlátozás szabályozás működik
(gyorsításkorlátozás)
Bizonyos értéknél nagyobb gyorsítást a
rendszer korlátozza.
Navigációs rendszer (felszereltségtől
függően) vagy multimédia-rendszer
(felszereltségtől függően) képernyő:
Nem jelenik meg figyelmeztetés
Többfunkciós információs kijelző:
„Object Detected Acceleration
Reduced” (Tárgy észlelve, gyorsulás
csökkentve)
PKSB OFF visszajelző: Nem világít
Hangjelzés: Nem hallható
A hibrid rendszer teljesítmény-
korlátozás-szabályozás be van
kapcsolva (a teljesítmény a
lehető legjobban le van csök-
kentve)
FIGYELEM
nHa a „PKSB Unavailable” (PKSB
nem elérhető) üzenet jelenik meg
a többfunkciós információs kijel-
zőn és villog a PKSB OFF vissza-
jelző
Ha az üzenet rögtön azután jelenik
meg, hogy az indítógombot ON
módba kapcsolta, körültekintően
vezesse a gépjármű vet, a gépjármű
környezetére figyelv e. Előfordulhat,
hogy egy bizonyos ideig vezetnie kell
a gépjárművet, mielőtt a rendszer
normális működése helyreáll. (Ha
bizonyos ideig tartó vezetés után a
rendszer normális működése nem áll
vissza, tisztítsa meg az érzékelőket
é
s a környező terület et a lökhárítókon.)
A parkolássegítő fékezés
be-/kikapcsolása
Hibrid rendszer teljesítmény-
korlátozás szabályozás és
fékszabályzás kijelzője és
hangjelzése

3884-5. Vezetéssegítő rendszerek használata

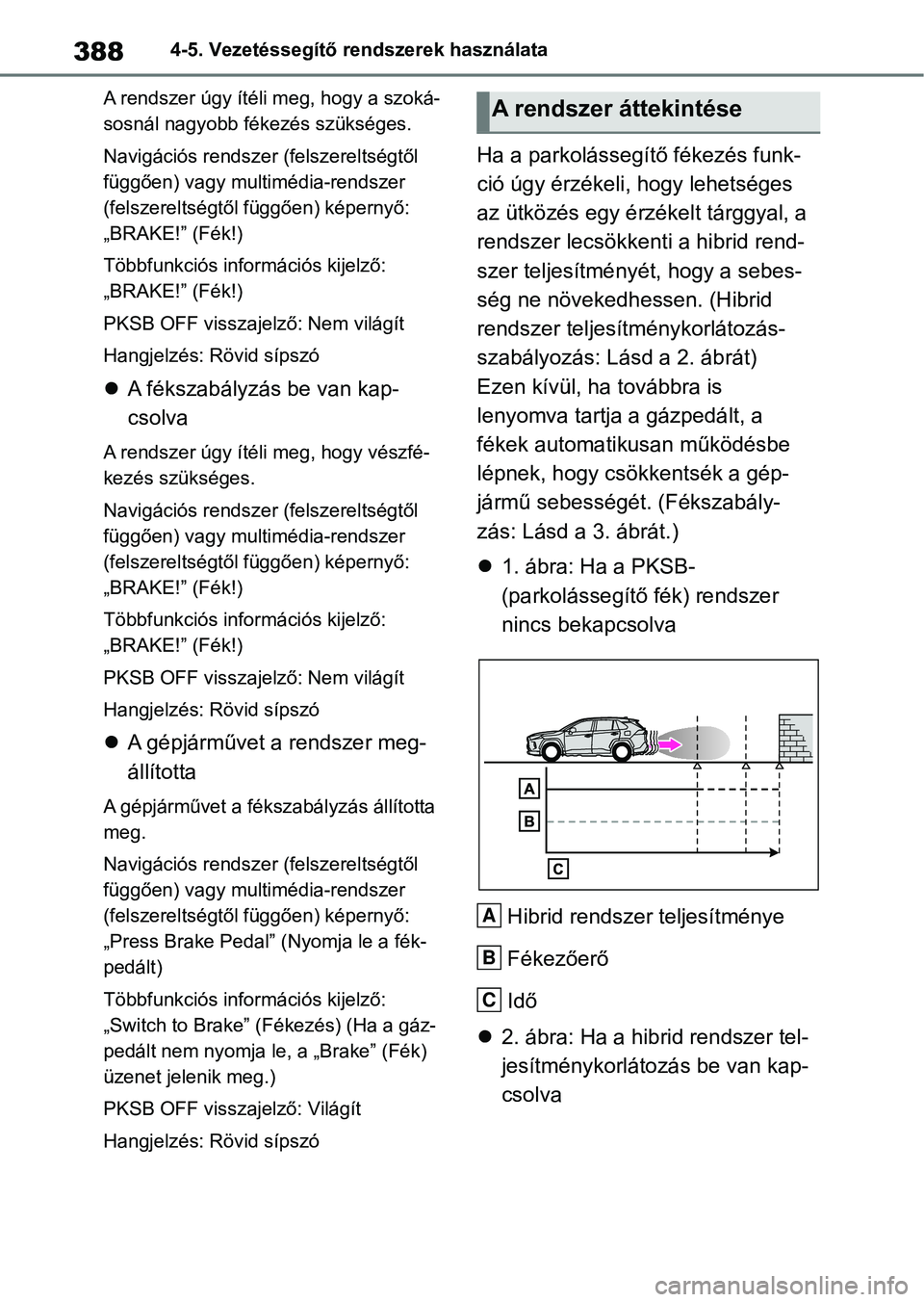

A rendszer úgy ítéli meg, hogy a szoká-
sosnál nagyobb fékezés szükséges.
Navigációs rendszer (felszereltségtől
függően) vagy multimédia-rendszer
(felszereltségtől függően) képernyő:
„BRAKE!” (Fék!)
Többfunkciós információs kijelző:
„BRAKE!” (Fék!)
PKSB OFF visszajelző: Nem világít
Hangjelzés: Rövid sípszó
 A fékszabályzás be van kap-
csolva
A rendszer úgy ítéli meg, hogy vészfé-
kezés szükséges.
Navigációs rendszer (felszereltségtől
függően) vagy multimédia-rendszer
(felszereltségtől függően) képernyő:
„BRAKE!” (Fék!)
Többfunkciós információs kijelző:
„BRAKE!” (Fék!)
PKSB OFF visszajelző: Nem világít
Hangjelzés: Rövid sípszó
 A gépjárművet a rendszer meg-
állította
A gépjárművet a fékszabályzás állította
meg.
Navigációs rendszer (felszereltségtől
függően) vagy multimédia-rendszer
(felszereltségtől függően) képernyő:
„Press Brake Pedal” (Nyomja le a fék-
pedált)
Többfunkciós információs kijelző:
„Switch to Brake” (Fékezés) (Ha a gáz-
pedált nem nyomja le , a „Brake” (Fék)
üzenet jelenik meg.)
PKSB OFF visszajelző: Világít
Hangjelzés: Rövid sípszó
Ha a parkolássegít ő fékezés funk-
ció úgy érzékeli, hogy lehetséges
az ütközés egy érzékelt tárggyal, a
rendszer lecsökkenti a hibrid rend-
szer teljesítményé t, hogy a sebes-
ség ne növekedhe ssen. (Hibrid
rendszer teljesítménykorlátozás-
szabályozás: Lásd a 2. ábrát)
Ezen kívül, ha továbbra is
lenyomva tartja a gázpedált, a
fékek automatikusan működésbe
lépnek, hogy csökkentsék a gép-
jármű sebességét. (Fékszabály-
zás: Lásd a 3. ábrát.)
 1. ábra: Ha a PKSB-
(parkolássegítő fék) rendszer
nincs bekapcsolva
Hibrid rendszer teljesítménye
Fékezőerő
Idő
 2. ábra: Ha a hibrid rendszer tel-
jesítménykorlátozás be van kap-
csolva
A rendszer áttekintése
A
B
C

389
4
4-5. Vezetéssegítő re
ndszerek használata
Vezetés
Hibrid rendszer teljesítménye
Fékezőerő
Idő
A hibrid rendszer teljesítmény-
korlátozás-szabályozó műkö-
désbe lép (A rendszer úgy ítéli,
hogy az érzékelt tárggyal tör-
ténő ütközés esélye magas)
 3. ábra: Ha a hibrid rendszer tel-
jesítménykorlátozás és a féksza-
bályzás be van kapcsolva
Hibrid rendszer teljesítménye
Fékezőerő
Idő
A hibrid rendszer teljesítmény-
korlátozás-szabályozó műkö-
désbe lép (A rendszer úgy ítéli,
hogy az érzékelt tárggyal tör-
ténő ütközés esélye magas) A fékszabályzás működésbe lép
(A rendszer úgy ítéli, hogy az
érzékelt tárggyal történő ütkö-
zés esélye magas)
nHa működteti a parkolássegítő
fékezést
Ha a gépjárművet a parkolássegítő
fékezés funkció leá llította, a parkolás-
segítő fékezés kikap csol, és világít a
PKSB OFF visszajelző . Ha a parkolás-
segítő fékezés feleslegesen működik, a
fékezés-szabályzás kikapcsolható, ha
lenyomja a fékpedált, vagy vár kb. 2
másodpercet, hogy automatikusan
kikapcsoljon. Ezután a gépjárművet a
gázpedál lenyomásáv al működtetheti.
nA parkolássegítő fékezés vissza-
kapcsolása
Ha vissza szeretné kapcsolni a parko-
lássegítő féke zést, miután a parkolás-
segítő fékezés kikapcsolta azt, kap-
csolja be újra a rendszert ( 387. o.),
vagy kapcsolja ki az indítógombot, majd
kapcsolja vissza ON módba. Továbbá,
ha az akadály már nincs a gépjármű
haladási irányában vagy a gépjármű
haladási iránya megváltozik (például
előrehaladás után tolatni kezd vagy for-
dítva), a rendszer a utomatikusan újra
bekapcsol.
nHa a „PKSB Unava ilable” (PKSB
nem elérhető) üzenet jelenik meg a
többfunkciós információs kijelzőn
és villog a PKSB OFF visszajelző
Ha a gépjárművet a parkolássegítő
fékezés funkció leállította, a
parkolássegítő fékezés kikapcsol, és
világít a PKSB OF F visszajelző.
lHa a „Parking Assist Unavailable
Clean Parking Assist Sensor”
(Parkolássegítő nem elérhető Tisz-
títsa meg a parkolás segítő érzékelőt)
is megjelenik, az érzékelőt jég, hó,
kosz stb. takarhatja. Ebben az eset-
ben távolítsa el az érzékelőről a rára-
kódott jeget, havat, koszt stb., hogy a
rendszer újra megf elelően működjön.
A
B
C
D
A
B
C
D
E

3904-5. Vezetéssegítő rendszerek használata

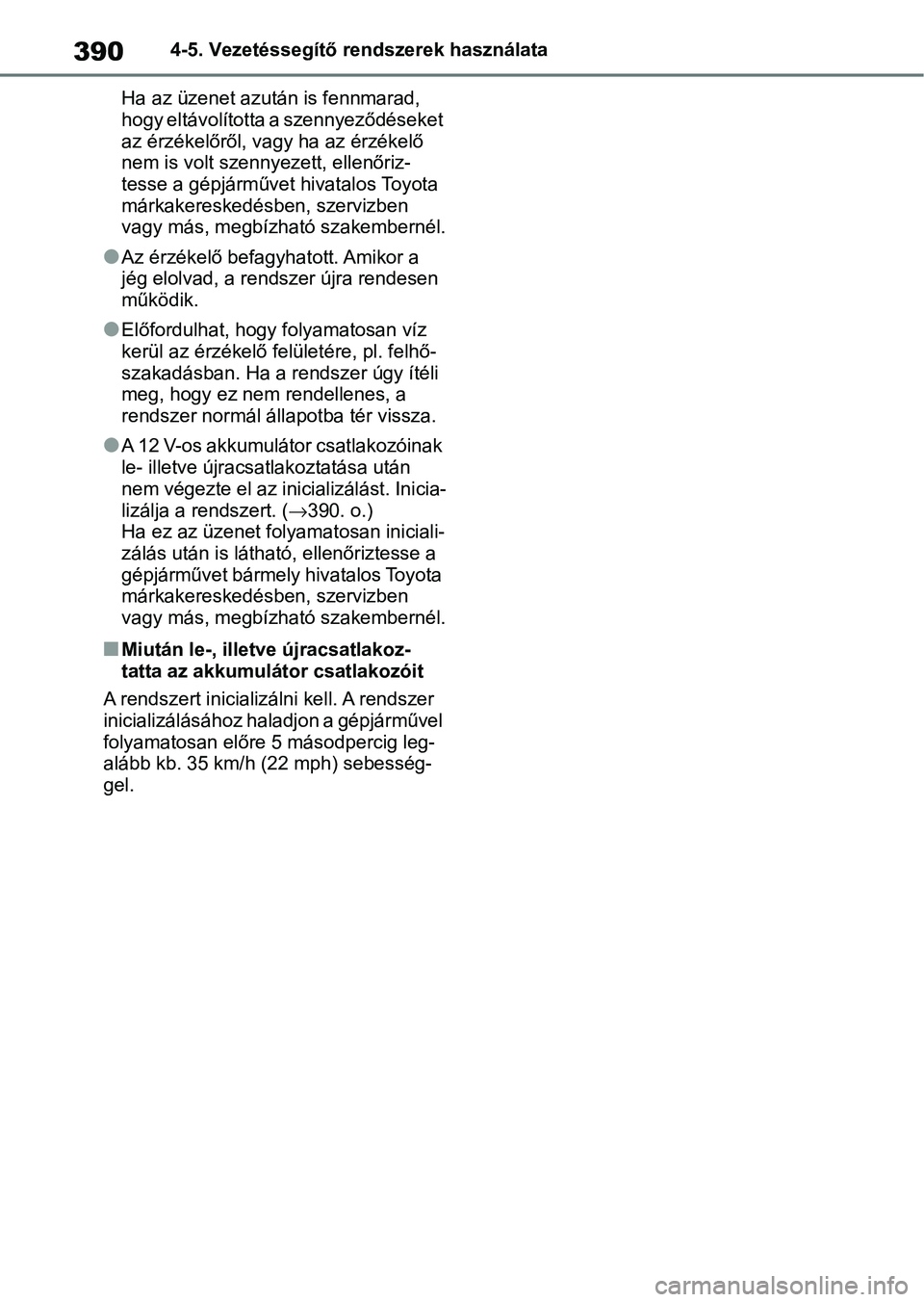

Ha az üzenet azut án is fennmarad,
hogy eltávolította a szennyeződéseket
az érzékelőről, v agy ha az érzékelő
nem is volt szennyezett, ellenőriz-
tesse a gépjárművet hivatalos Toyota
márkakereskedésben, szervizben
vagy más, megbízható szakembernél.
lAz érzékelő befagyhatott. Amikor a
jég elolvad, a rendszer újra rendesen
működik.
lElőfordulhat, hogy folyamatosan víz
kerül az érzékelő fe lületére, pl. felhő-
szakadásban. Ha a r endszer úgy ítéli
meg, hogy ez nem rendellenes, a
rendszer normál áll apotba tér vissza.
lA 12 V-os akkumulátor csatlakozóinak
le- illetve újracsatlakoztatása után
nem végezte el az inicializálást. Inicia-
lizálja a rendszert. ( 390. o.)
Ha ez az üzenet folyamatosan iniciali-
zálás után is látható, ellenőriztesse a
gépjárművet bármely hivatalos Toyota
márkakereskedésben, szervizben
vagy más, megbízható szakembernél.
nMiután le-, illetve újracsatlakoz-
tatta az akkumulátor csatlakozóit
A rendszert inicializálni kell. A rendszer
inicializálásához haladjon a gépjárművel
folyamatosan előre 5 másodpercig leg-
alább kb. 35 km/h (22 mph) sebesség-
gel.

391
4
4-5. Vezetéssegítő re
ndszerek használata
Vezetés
*: Felszereltségtől függően
A rendszer a következő helyzetek ben bekapcsol, ha a gépjármű haladási
irányában valamely tárgyat érzékel.
nHa alacsony sebességgel halad és a fékpedált nem működteti, vag y
későn nyomja le azt
Parkolássegít ő fékezés funkció (statikus tárgyak ese-
tén)*
Ha az érzékelő a gépjá rmű haladási irányában egy statikus tárgy at,
például falat érzékel, és a rendszer úgy ítéli meg, hogy a gépj ármű a
gázpedál véletlen lenyomása következtében váratlanul előregurul -
hat, rossz sebességváltó-helyzetbe kapcsolás miatt rossz irányb a
indul, vagy parkolás illetve alacsony sebességű vezetés közben a
rendszer bekapcsol, hogy csökkent se a statikus tárggyal való ütkö-
zés erejét és a kele tkező kár mértékét.
Példák a funkció működésére

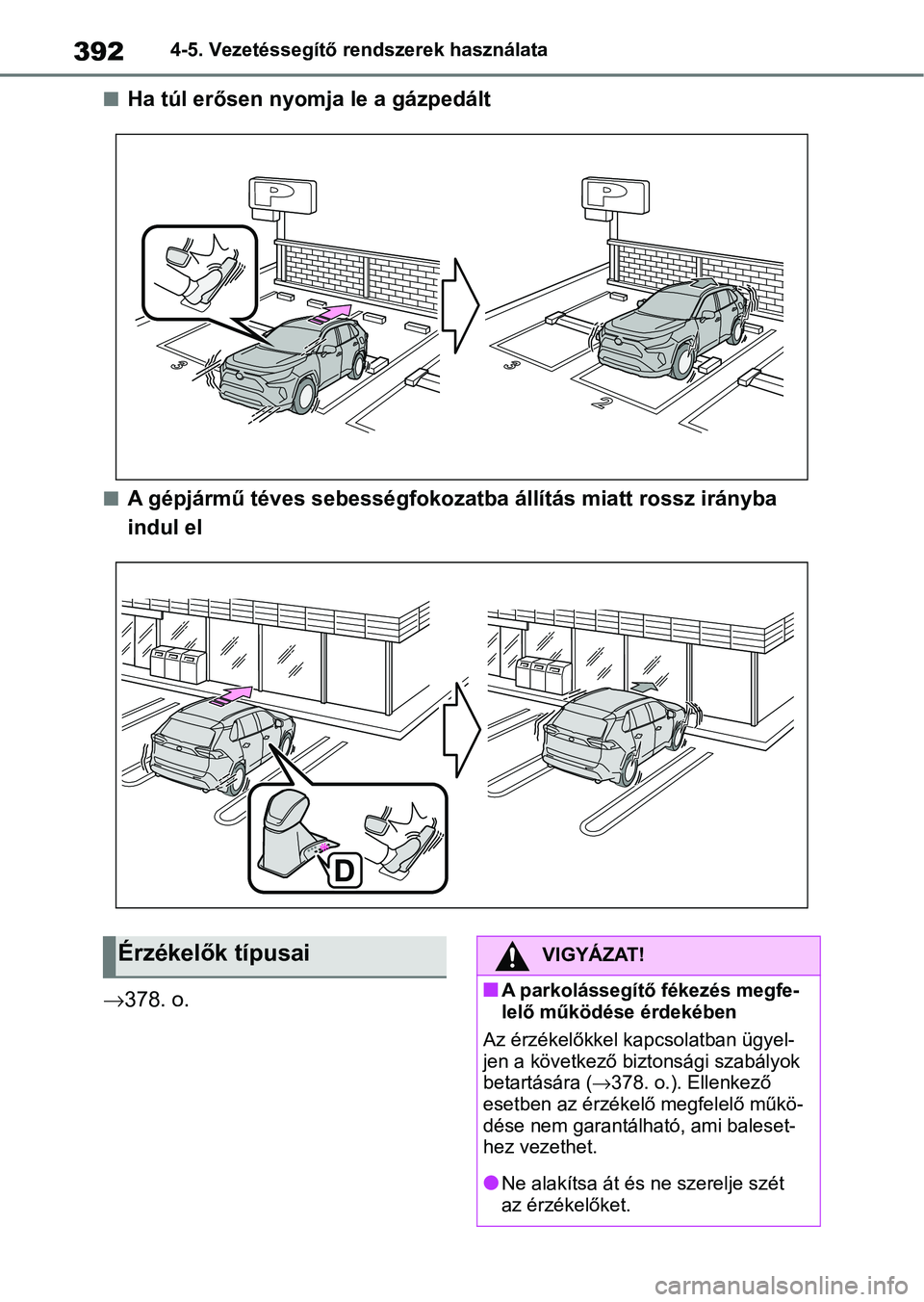

3924-5. Vezetéssegítő rendszerek használata
nHa túl erősen nyomja le a gázpedált
nA gépjármű téves sebességfokozatba állítás miatt rossz irányba
indul el
 378. o.
Érzékelők típusaiVIGYÁZAT!
nA parkolássegítő fékezés megfe-
lelő működése érdekében
Az érzékelőkkel kapcsolatban ügyel-
jen a következő biztonsági szabályok
betartására ( 378. o.). Ellenkező
esetben az érzékelő megfelelő műkö-
dése nem garantálható, ami baleset-
hez vezethet.
lNe alakítsa át és ne szerelje szét
az érzékelőket.
