2019 TOYOTA RAV4 Kezelési útmutató (in Hungarian)

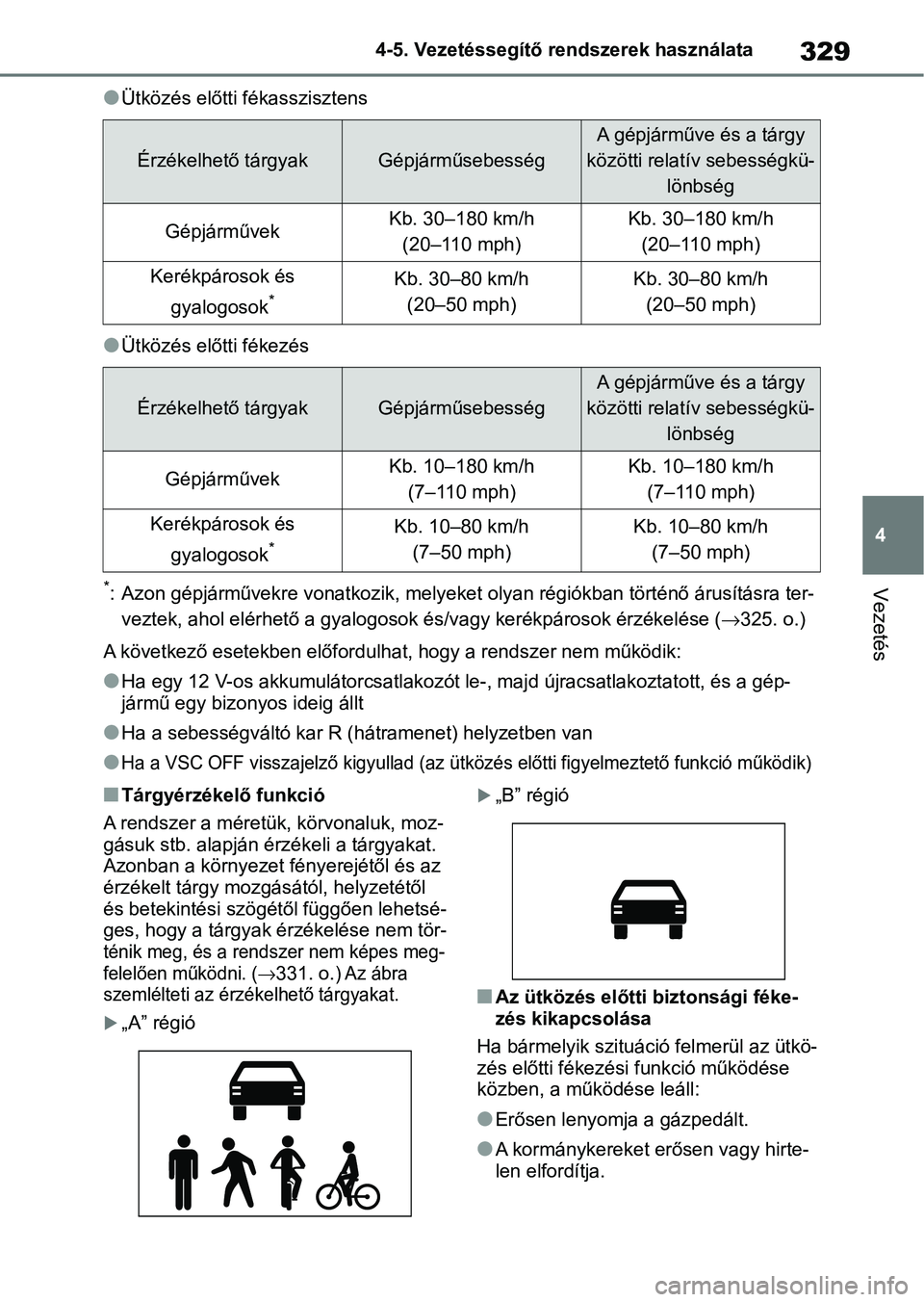

329
4
4-5. Vezetéssegítő re
ndszerek használata
Vezetés
lÜtközés előtti fékasszisztens
lÜtközés előtti fékezés
*: Azon gépjárművekre vonatkozik, m elyeket olyan régiókban történő árusításra ter-
veztek, ahol elérhető a gyalogosok és/vagy kerékpárosok érzékel ése (325. o.)
A következő esetekben előfordu lhat, hogy a rendszer nem működik :
lHa egy 12 V-os akkumulátorcsatlakozót le-, majd újracsatlakozta tott, és a gép-
jármű egy bizonyos ideig állt
lHa a sebességváltó kar R ( hátramenet) helyzetben van
lHa a VSC OFF visszajelző kigyullad (az ütközés előtti figyelmez tető funkció működik)
nTárgyérzékelő funkció
A rendszer a méretük, körvonaluk, moz-
gásuk stb. alapján érz ékeli a tárgyakat.
Azonban a környezet f ényerejétől és az
érzékelt tárgy mozgá sától, helyzetétől
és betekintési szögétől függően lehetsé-
ges, hogy a tárgyak érzékelése nem tör-
ténik meg, és a rendszer nem képes meg-
felelően működni. (331. o.) Az ábra
szemlélteti az érzékelhető tárgyakat.

„A” régió
„B” régió
nAz ütközés előtti biztonsági féke-
zés kikapcsolása
Ha bármelyik szituác ió felmerül az ütkö-
zés előtti fékezési funkció működése
közben, a mű ködése leáll:
lErősen lenyomja a gázpedált.
lA kormánykereket erősen vagy hirte-
len elfordítja.
Érzékelhető tárgyakGépjárműsebesség
A gépjárműve és a tárgy
közötti relatí v sebességkü-
lönbség
GépjárművekKb. 30–180 km/h (20–110 mph)Kb. 30–180 km/h (20–110 mph)
Kerékpárosok és
gyalogosok
*Kb. 30–80 km/h (20–50 mph)Kb. 30–80 km/h (20–50 mph)
Érzékelhető tárgyakGépjárműsebesség
A gépjárműve és a tárgy
közötti relatí v sebességkü-
lönbség
GépjárművekKb. 10–180 km/h (7–110 mph)Kb. 10–180 km/h (7–110 mph)
Kerékpárosok és
gyalogosok
*Kb. 10–80 km/h (7–50 mph)Kb. 10–80 km/h (7–50 mph)

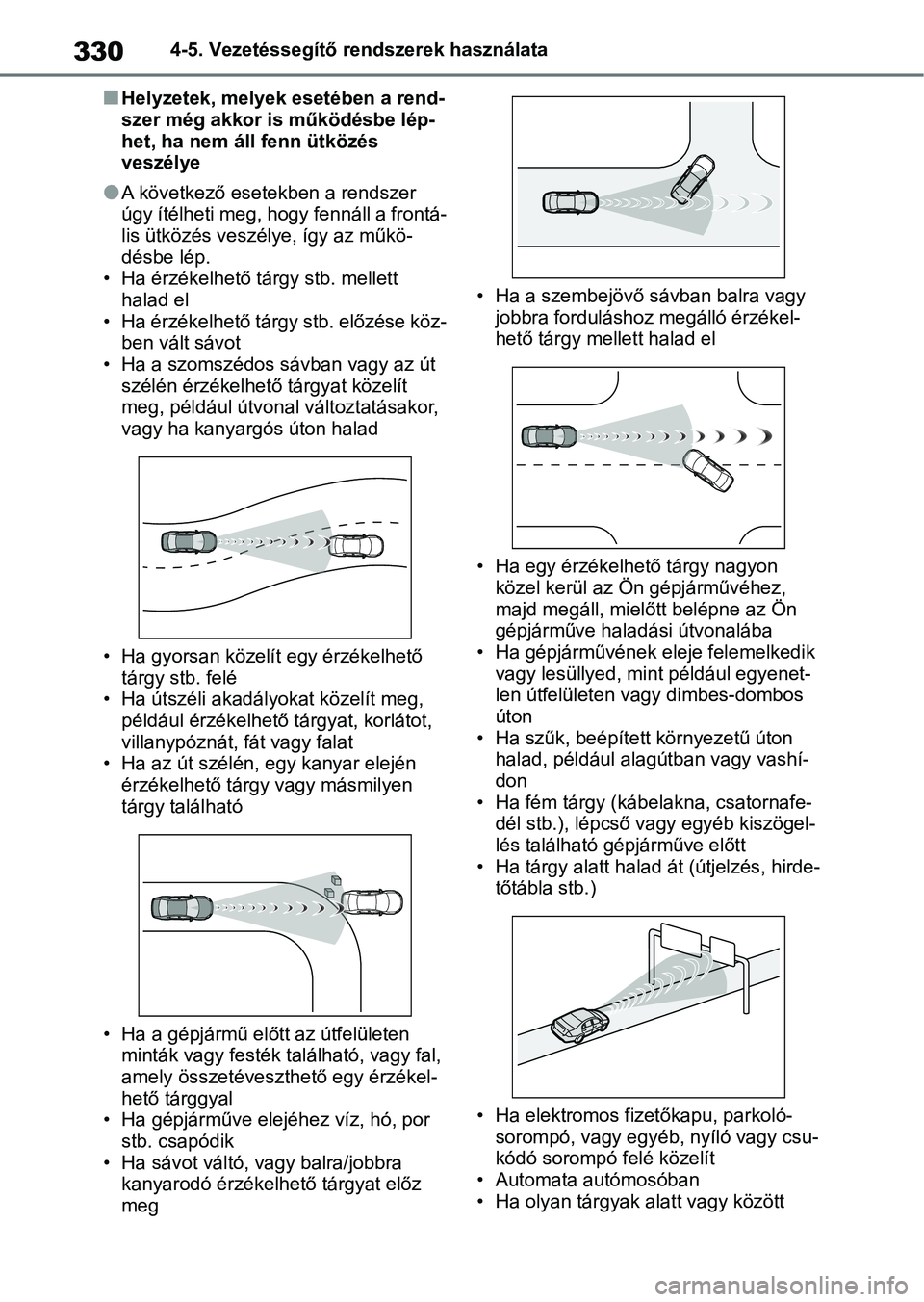

3304-5. Vezetéssegítő rendszerek használata
nHelyzetek, melyek esetében a rend-
szer még akkor is működésbe lép-
het, ha nem áll fenn ütközés
veszélye
lA következő esetekben a rendszer
úgy ítélheti meg, hogy fennáll a frontá-
lis ütközés veszé lye, így az műkö-
désbe lép.
• Ha érzékelhető tárgy stb. mellett
halad el
• Ha érzékelhető tárg y stb. előzése köz-
ben vált sávot
• Ha a szomszédos sávban vagy az út szélén érzékelhető tárgyat közelít
meg, például útvonal változtatásakor,
vagy ha kanyargós úton halad
• Ha gyorsan közelít egy érzékelhető tárgy stb. felé
• Ha útszéli akadályokat közelít meg, például érzékelhető tárgyat, korlátot,
villanypóznát, fát vagy falat
• Ha az út szélén, egy kanyar elején érzékelhető tárgy vagy másmilyen
tárgy található
• Ha a gépjármű előtt az útfelületen minták vagy festék található, vagy fal,
amely összetéveszthető egy érzékel-
hető tárggyal
• Ha gépjárműve elejéhez víz, hó, por
stb. csapódik
• Ha sávot váltó, vagy balra/jobbra kanyarodó érzékelhető tárgyat előz
meg • Ha a szembejövő sávban balra vagy
jobbra forduláshoz megálló érzékel-
hető tárgy mellett halad el
• Ha egy érzékelhető tárgy nagyon közel kerül az Ön gépjárművéhez,
majd megáll, mielőtt belépne az Ön
gépjárműve haladási útvonalába
• Ha gépjárművének eleje felemelkedik vagy lesüllyed, mint például egyenet-
len útfelületen vagy dimbes-dombos
úton
• Ha szűk, beépített környezetű úton halad, például alagút ban vagy vashí-
don
• Ha fém tárgy (kábe lakna, csatornafe-
dél stb.), lépcső v agy egyéb kiszögel-
lés található gépjárműve előtt
• Ha tárgy alatt halad á t (útjelzés, hirde-
tőtábla stb.)
• Ha elektromos fizetőkapu, parkoló- sorompó, vagy egyéb, nyíló vagy csu-
kódó sorompó felé közelít
• Automata autómosóban
• Ha olyan tárgyak alatt vagy között

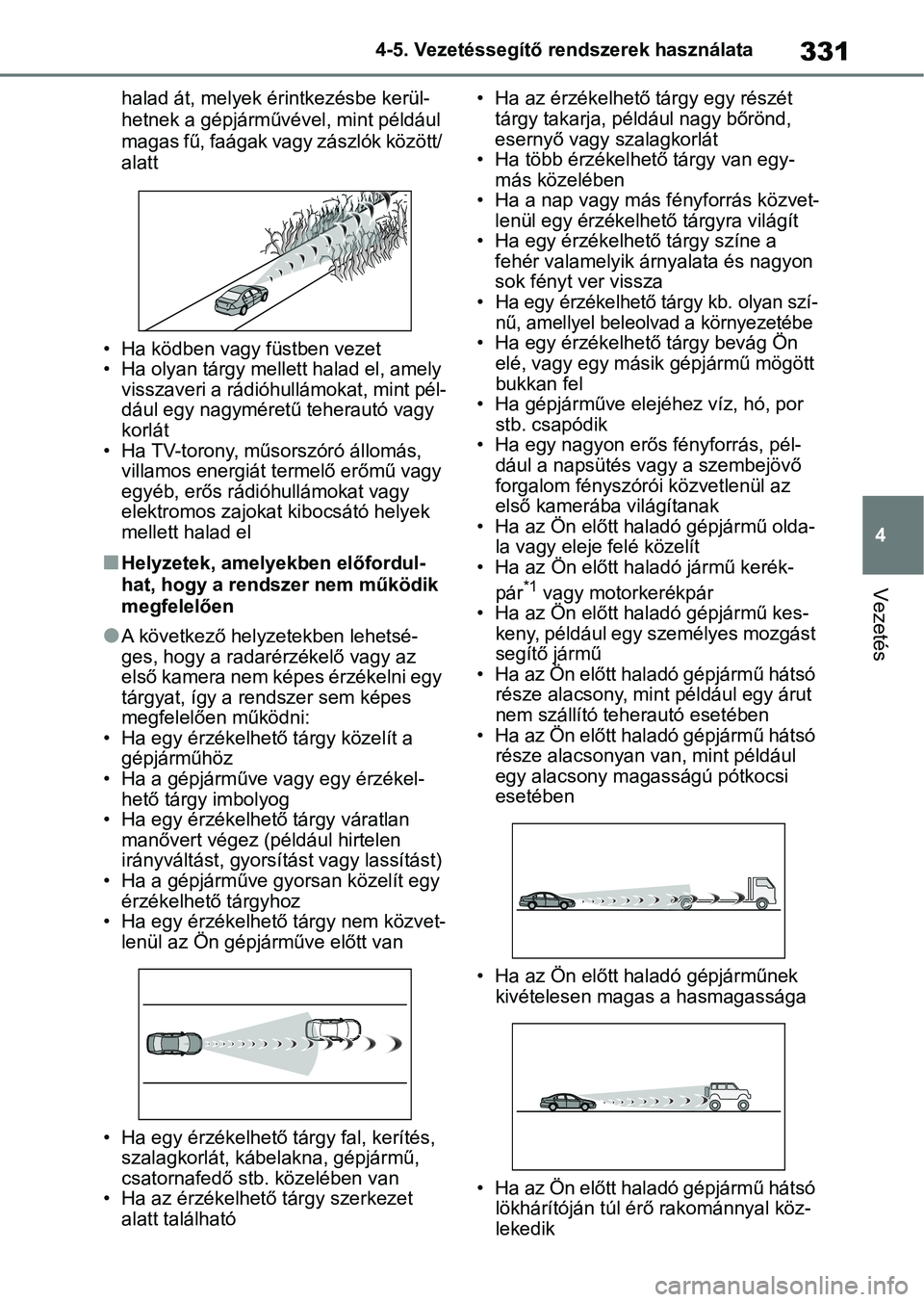

331
4
4-5. Vezetéssegítő re
ndszerek használata
Vezetés
halad át, melyek érintkezésbe kerül-
hetnek a gépjárművével, mint például
magas fű, faágak vagy zászlók között/
alatt
• Ha ködben vagy füstben vezet
• Ha olyan tárgy mellett halad el, amely visszaveri a rádióhullámokat, mint pél-
dául egy nagyméretű teherautó vagy
korlát
• Ha TV-torony, műsorszóró állomás, villamos energiát t ermelő erőmű vagy
egyéb, erős rádióhullámokat vagy
elektromos zajokat kibocsátó helyek
mellett halad el
nHelyzetek, amelyekben előfordul-
hat, hogy a rendszer nem működik
megfelelően
lA következő helyzetekben lehetsé-
ges, hogy a radarérzékelő vagy az
első kamera nem képes érzékelni egy
tárgyat, így a rendszer sem képes
megfelelően működni:
• Ha egy érzékelhet ő tárgy közelít a
gépjárműhöz
• Ha a gépjárműve vagy egy érzékel- hető tárgy imbolyog
• Ha egy érzékelhető tárgy váratlan
manővert végez (például hirtelen
irányváltást, gyorsítá st vagy lassítást)
• Ha a gépjárműve gyorsan közelít egy
érzékelhető tárgyhoz
• Ha egy érzékelhet ő tárgy nem közvet-
lenül az Ön gépjárműve előtt van
• Ha egy érzékelhető tárgy fal, kerítés, szalagkorlát, kábelakna, gépjármű,
csatornafedő stb. közelében van
• Ha az érzékelhető tárgy szerkezet alatt található • Ha az érzékelhető tárgy egy részét
tárgy takarja, például nagy bőrönd,
esernyő vagy szalagkorlát
• Ha több érzékelhető tárgy van egy-
más közelében
• Ha a nap vagy más fényforrás közvet- lenül egy érzékelhető tárgyra világít
• Ha egy érzékelhető tárgy színe a fehér valamelyik árnyalata és nagyon
sok fényt ver vissza
•
Ha egy érzékelhető tárgy kb. olyan szí-
nű, amellyel beleolvad a környezetébe
• Ha egy érzékelhető tárgy bevág Ön elé, vagy egy másik gépjármű mögött
bukkan fel
• Ha gépjárműve elejéhez víz, hó, por
stb. csapódik
• Ha egy nagyon erős fényforrás, pél- dául a napsütés vagy a szembejövő
forgalom fényszórói közvetlenül az
első kamerába világítanak
• Ha az Ön előtt haladó gépjármű olda- la vagy eleje felé közelít
• Ha az Ön előtt ha ladó jármű kerék-
pár
*1 vagy motorkerékpár
• Ha az Ön előtt haladó gépjármű kes- keny, például egy személyes mozgást
segítő jármű
• Ha az Ön előtt haladó gépjármű hátsó része alacsony, mint például egy árut
nem szállító teherautó esetében
• Ha az Ön előtt haladó gépjármű hátsó része alacsonyan van, mint például
egy alacsony magasságú pótkocsi
esetében
• Ha az Ön előtt haladó gépjárműnek kivételesen magas a hasmagassága
• Ha az Ön előtt haladó gépjármű hátsó lökhárítóján túl ér ő rakománnyal köz-
lekedik

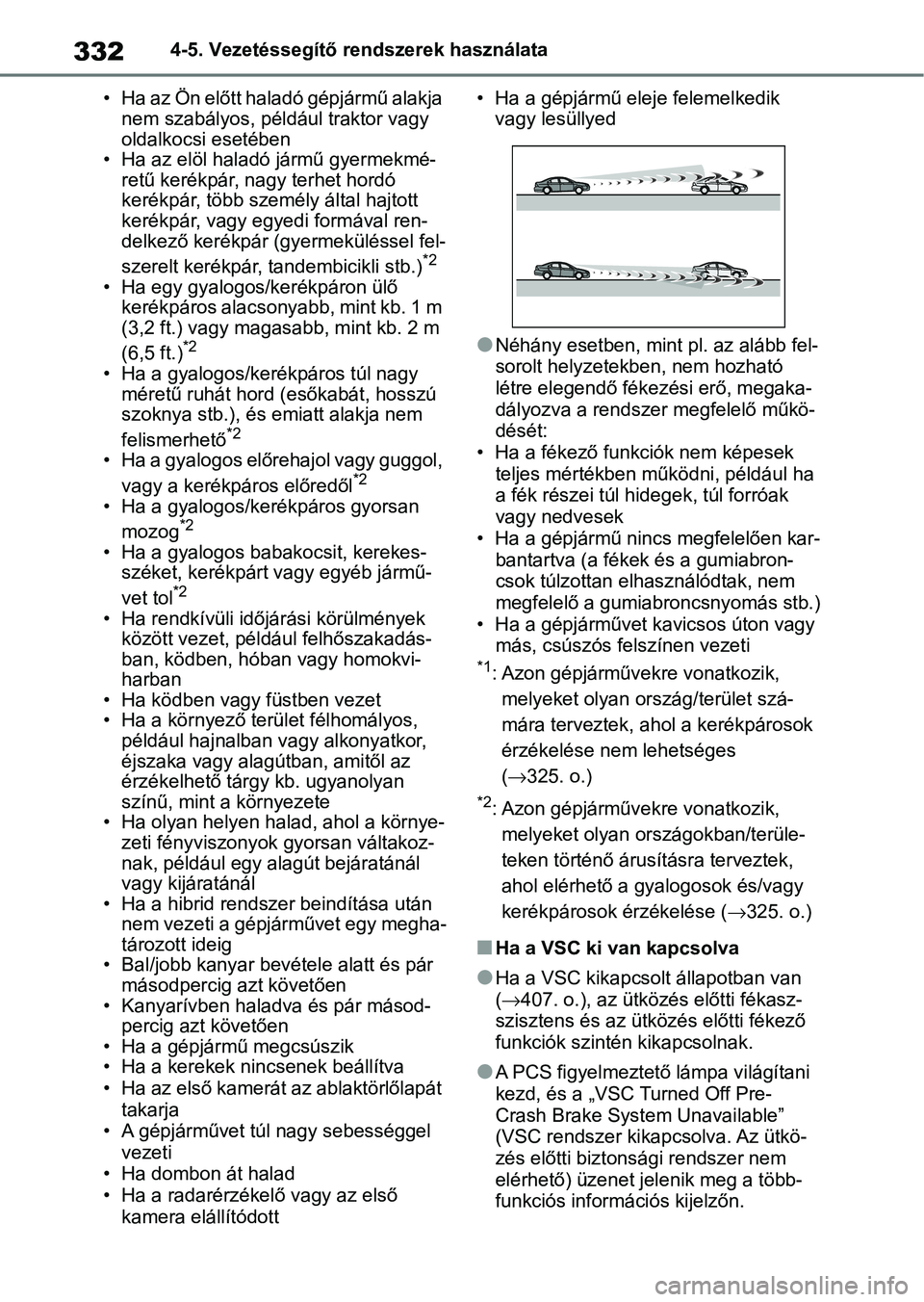

3324-5. Vezetéssegítő rendszerek használata
• Ha az Ön előtt haladó gépjármű alakja nem szabályos, például traktor vagy
oldalkocsi esetében
• Ha az elöl haladó jármű gyermekmé-
retű kerékpár, nagy terhet hordó
kerékpár, több személy által hajtott
kerékpár, vagy egyedi formával ren-
delkező kerékpár (gyermeküléssel fel-
szerelt kerékpár, tandembicikli stb.)
*2
• Ha egy gyalogos/kerékpáron ülő kerékpáros alacsonyabb, mint kb. 1 m
(3,2 ft.) vagy magasa bb, mint kb. 2 m
(6,5 ft.)
*2
• Ha a gyalogos/kerékpáros túl nagy méretű ruhát hord ( esőkabát, hosszú
szoknya stb.), és emiatt alakja nem
felismerhető
*2
• Ha a gyalogos előrehajol vagy guggol,
vagy a kerékpáros előredől*2
• Ha a gyalogos/kerékpáros gyorsan mozog*2
• Ha a gyalogos babakocsit, kerekes-széket, kerékpárt vagy egyéb jármű-
vet tol
*2
• Ha rendkívüli időjárási körülmények között vezet, például felhőszakadás-
ban, ködben, hóban vagy homokvi-
harban
• Ha ködben vagy füstben vezet
• Ha a környező terület félhomályos,
például hajnalban vagy alkonyatkor,
éjszaka vagy alagútban, amitől az
érzékelhető tárgy kb. ugyanolyan
színű, mint a környezete
• Ha olyan helyen hal ad, ahol a környe-
zeti fényviszonyok gyorsan váltakoz-
nak, például egy alagút bejáratánál
vagy kijáratánál
• Ha a hibrid rendszer beindítása után
nem vezeti a gépjárművet egy megha-
tározott ideig
• Bal/jobb kanyar bevét ele alatt és pár
másodpercig azt követően
• Kanyarívben haladva és pár másod- percig azt követően
• Ha a gépjármű megcsúszik
• Ha a kerekek nin csenek beállítva
• Ha az első kamerát az ablaktörlőlapát takarja
• A gépjárművet túl nagy sebességgel vezeti
• Ha dombon át halad
• Ha a radarérzékelő vagy az első
kamera elállítódott • Ha a gépjármű eleje felemelkedik
vagy lesüllyed
lNéhány esetben, mint pl. az alább fel-
sorolt helyzetekben, nem hozható
létre elegendő fékezési erő, megaka-
dályozva a rendszer megfelelő műkö-
dését:
• Ha a fékező funkciók nem képesek teljes mértékben működni, például ha
a fék részei túl hidegek, túl forróak
vagy nedvesek
• Ha a gépjármű nincs megfelelően kar- bantartva (a fékek és a gumiabron-
csok túlzottan elhasználódtak, nem
megfelelő a gumiabroncsnyomás stb.)
• Ha a gépjárművet ka vicsos úton vagy
más, csúszós fe lszínen vezeti
*1: Azon gépjárműve kre vonatkozik,
melyeket olyan or szág/terület szá-
mára terveztek, ahol a kerékpárosok
érzékelése nem lehetséges
( 325. o.)
*2: Azon gépjárműve kre vonatkozik,
melyeket olyan or szágokban/terüle-
teken történő árusításra terveztek,
ahol elérhető a gy alogosok és/vagy
kerékpárosok érzékelése ( 325. o.)
nHa a VSC ki van kapcsolva
lHa a VSC kikapcsolt állapotban van
(407. o.), az ütközés előtti fékasz-
szisztens és az ütközés előtti fékező
funkciók szintén kikapcsolnak.
lA PCS figyelmeztető lámpa világítani
kezd, és a „VSC Turned Off Pre-
Crash Brake System Unavailable”
(VSC rendszer kikapcsolva. Az ütkö-
zés előtti biztonsági rendszer nem
elérhető) üzenet jelenik meg a több-
funkciós információs kijelzőn.

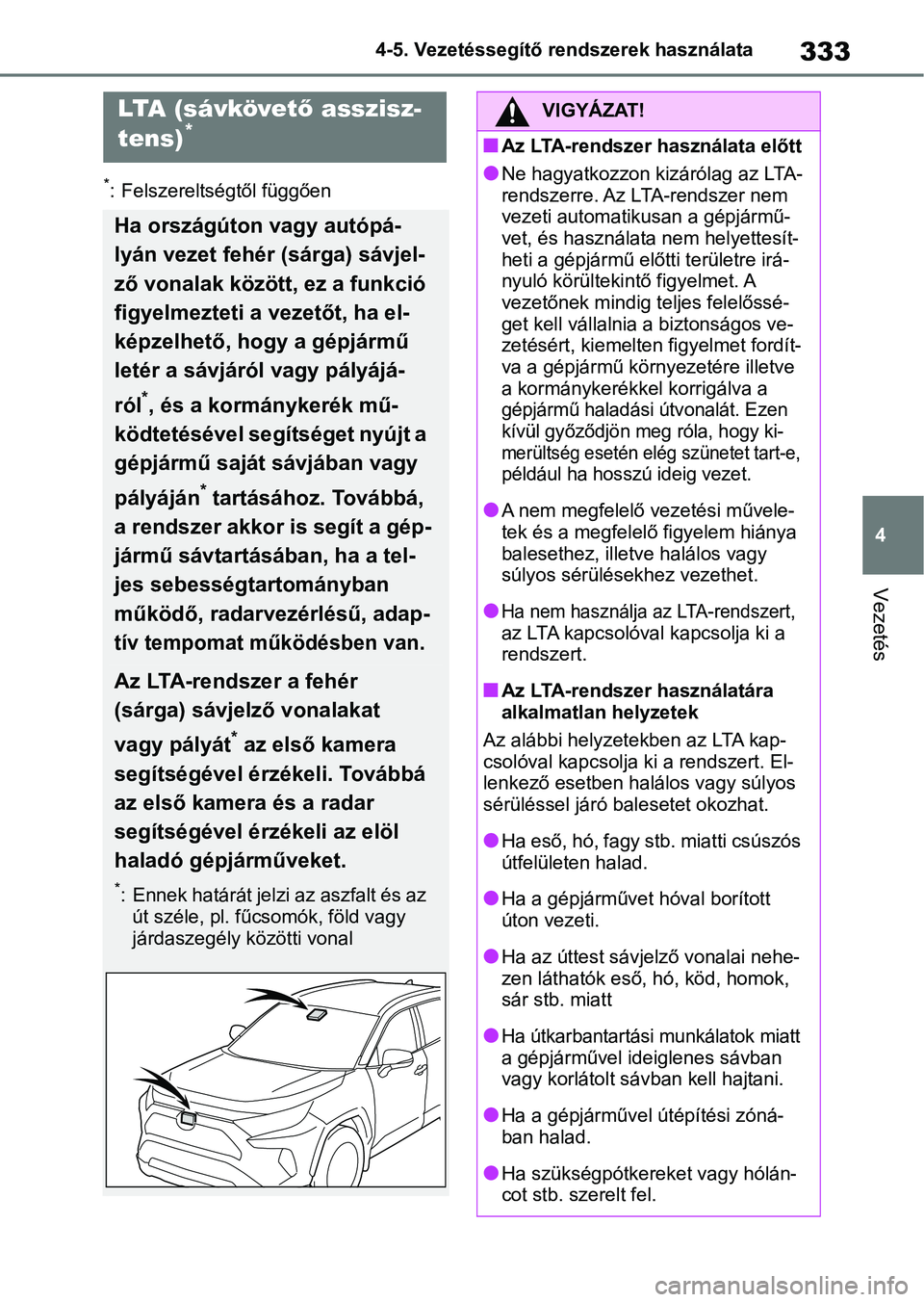

333
4
4-5. Vezetéssegítő re
ndszerek használata
Vezetés
*: Felszereltségtől függően
LTA (sávkövető asszisz-
tens)*
Ha országúton vagy autópá-
lyán vezet fehér (sárga) sávjel-
ző vonalak között, ez a funkció
figyelmezteti a v ezetőt, ha el-
képzelhető, hogy a gépjármű
letér a sávjáról vagy pályájá-
ról
*, és a kormánykerék mű-
ködtetésével segítséget nyújt a
gépjármű saját sávjában vagy
pályáján
* tartásához. Továbbá,
a rendszer akkor is segít a gép-
jármű sávtartásában, ha a tel-
jes sebességtartományban
működő, radarvezérlésű, adap-
tív tempomat működésben van.
Az LTA-rendszer a fehér
(sárga) sávjelző vonalakat
vagy pályát
* az első kamera
segítségével érzékeli. Továbbá
az első kamera és a radar
segítségével érzékeli az elöl
haladó gépjárműveket.
*: Ennek határát jelzi az aszfalt és az út széle, pl . fűcsomók, föld vagy
járdaszegély közötti vonal
VIGYÁZAT!
nAz LTA-rendszer használata előtt
lNe hagyatkozzon kizárólag az LTA-
rendszerre. Az LTA-rendszer nem
vezeti automatikusan a gépjármű-
vet, és használata nem helyettesít-
heti a gépjármű elő tti területre irá-
nyuló körültekin tő figyelmet. A
vezetőnek mindig t eljes felelőssé-
get kell vállalnia a biztonságos ve-
zetésért, kiemelten figyelmet fordít-
va a gépjármű környezetére illetve
a kormánykerékkel korrigálva
a
gépjármű haladási útvonalát. Ezen
kívül győződjön meg róla, hogy ki-
merültség esetén elég szünetet tart-e,
például ha hosszú ideig vezet.
lA nem megfelelő vezetési művele-
tek és a megfelelő figyelem hiánya
balesethez, illetve halálos vagy
súlyos sérülésekhez vezethet.
lHa nem használja az LTA-rendszert,
az LTA kapcsolóval kapcsolja ki a
rendszert.
nAz LTA-rendszer használatára
alkalmatlan helyzetek
Az alábbi helyzetekben az LTA kap-
csolóval kapcsolja ki a rendszert. El-
lenkező esetben halálos vagy súlyos
sérüléssel járó bal esetet okozhat.
lHa eső, hó, fagy stb. miatti csúszós
útfelületen halad.
lHa a gépjárművet hóval borított
úton vezeti.
lHa az úttest sávjelző vonalai nehe-
zen láthatók eső, hó, köd, homok,
sár stb. miatt
lHa útkarbantartási munkálatok miatt
a gépjárművel ideiglenes sávban
vagy korlátolt sávban kell hajtani.
lHa a gépjárművel útépítési zóná-
ban halad.
lHa szükségpótkereket vagy hólán-
cot stb. szerelt fel.

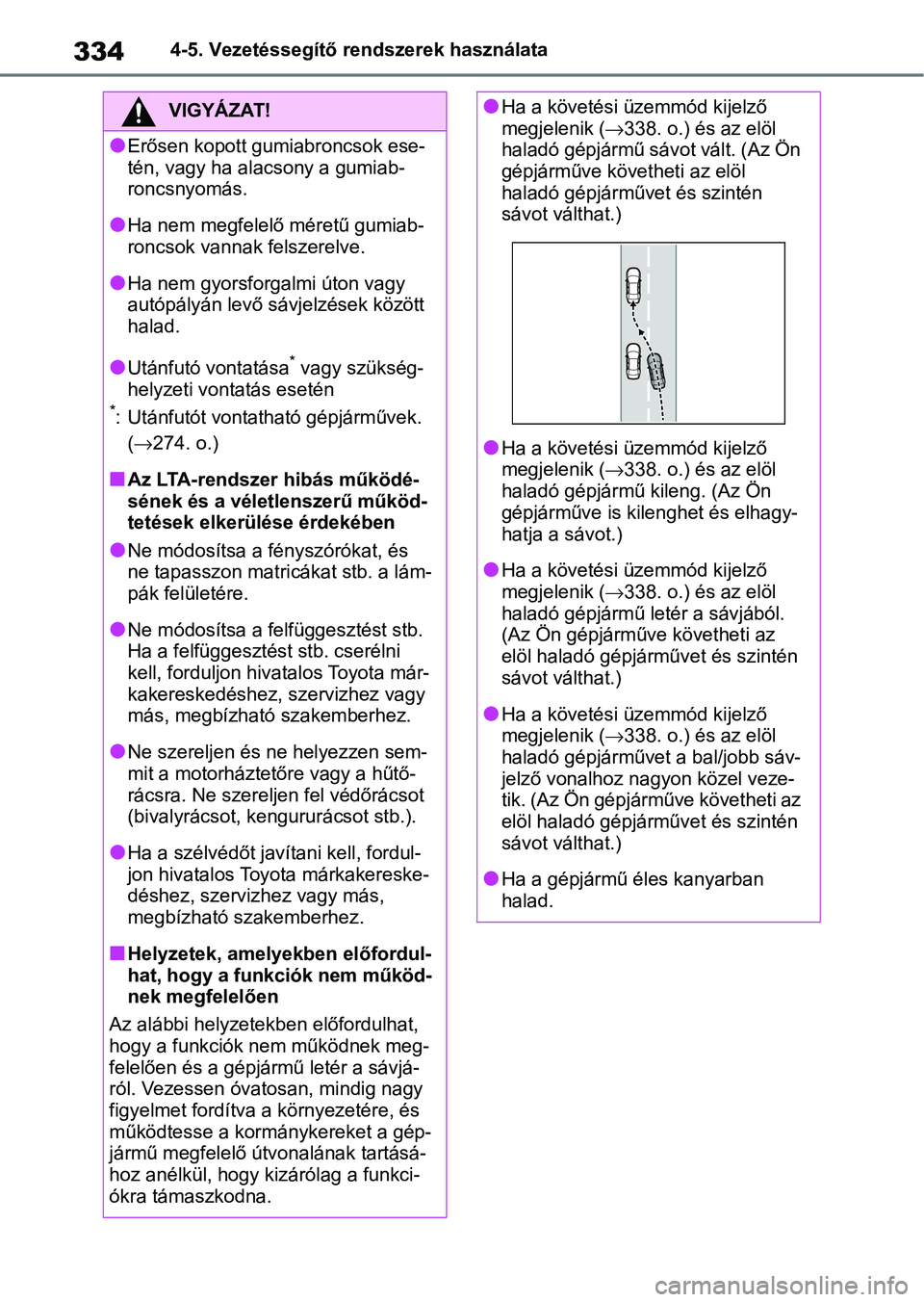

3344-5. Vezetéssegítő rendszerek használata
VIGYÁZAT!
lErősen kopott gumiabroncsok ese-
tén, vagy ha alacsony a gumiab-
roncsnyomás.
lHa nem megfelelő méretű gumiab-
roncsok vannak felszerelve.
lHa nem gyorsforgalmi úton vagy
autópályán levő sávjelzések között
halad.
lUtánfutó vontatása* vagy szükség-
helyzeti vontatás esetén
*: Utánfutót vontatható gépjárművek.
(274. o.)
nAz LTA-rendszer hibás működé-
sének és a véletlenszerű működ-
tetések elkerülése érdekében
lNe módosítsa a f ényszórókat, és
ne tapasszon matricákat stb. a lám-
pák felületére.
lNe módosítsa a felfüggesztést stb.
Ha a felfüggesztést stb. cserélni
kell, forduljon hivatalos Toyota már-
kakereskedéshez, szervizhez vagy
más, megbízható szakemberhez.
lNe szereljen és ne helyezzen sem-
mit a motorháztetőre vagy a hűtő-
rácsra. Ne szereljen fel védőrácsot
(bivalyrácsot, kengururácsot stb.).
lHa a szélvédőt javítani kell, fordul-
jon hivatalos Toyota márkakereske-
déshez, szervizhez vagy más,
megbízható szakemberhez.
nHelyzetek, amely ekben előfordul-
hat, hogy a funkciók nem működ-
nek megfelelően
Az alábbi helyzetekben előfordulhat,
hogy a funkciók nem működnek meg-
felelően és a gépjármű letér a sávjá-
ról. Vezessen óvatosan, mindig nagy
figyelmet fordítva a környezetére, és
működtesse a kormánykereket a gép-
jármű megfelelő útvonalának tartásá-
hoz anélkül, hogy kizárólag a funkci-
ókra támaszkodna.
lHa a követési üzemmód kijelző
megjelenik ( 338. o.) és az elöl
haladó gépjármű sávot vált. (Az Ön
gépjárműve követheti az elöl
haladó gépjárművet és szintén
sávot válthat.)
lHa a követési üzemmód kijelző
megjelenik ( 338. o.) és az elöl
haladó gépjármű kileng. (Az Ön
gépjárműve is kilenghet és elhagy-
hatja a sávot.)
lHa a követési üzemmód kijelző
megjelenik ( 338. o.) és az elöl
haladó gépjármű letér a sávjából.
(Az Ön gépjárműve követheti az
elöl haladó gépjárművet és szintén
sávot válthat.)
lHa a követési üzemmód kijelző
megjelenik ( 338. o.) és az elöl
haladó gépjárművet a bal/jobb sáv-
jelző vonalhoz nagyon közel veze-
tik. (Az Ön gépjárműve követheti az
elöl haladó gépjárművet és szintén
sávot válthat.)
lHa a gépjármű éles kanyarban
halad.

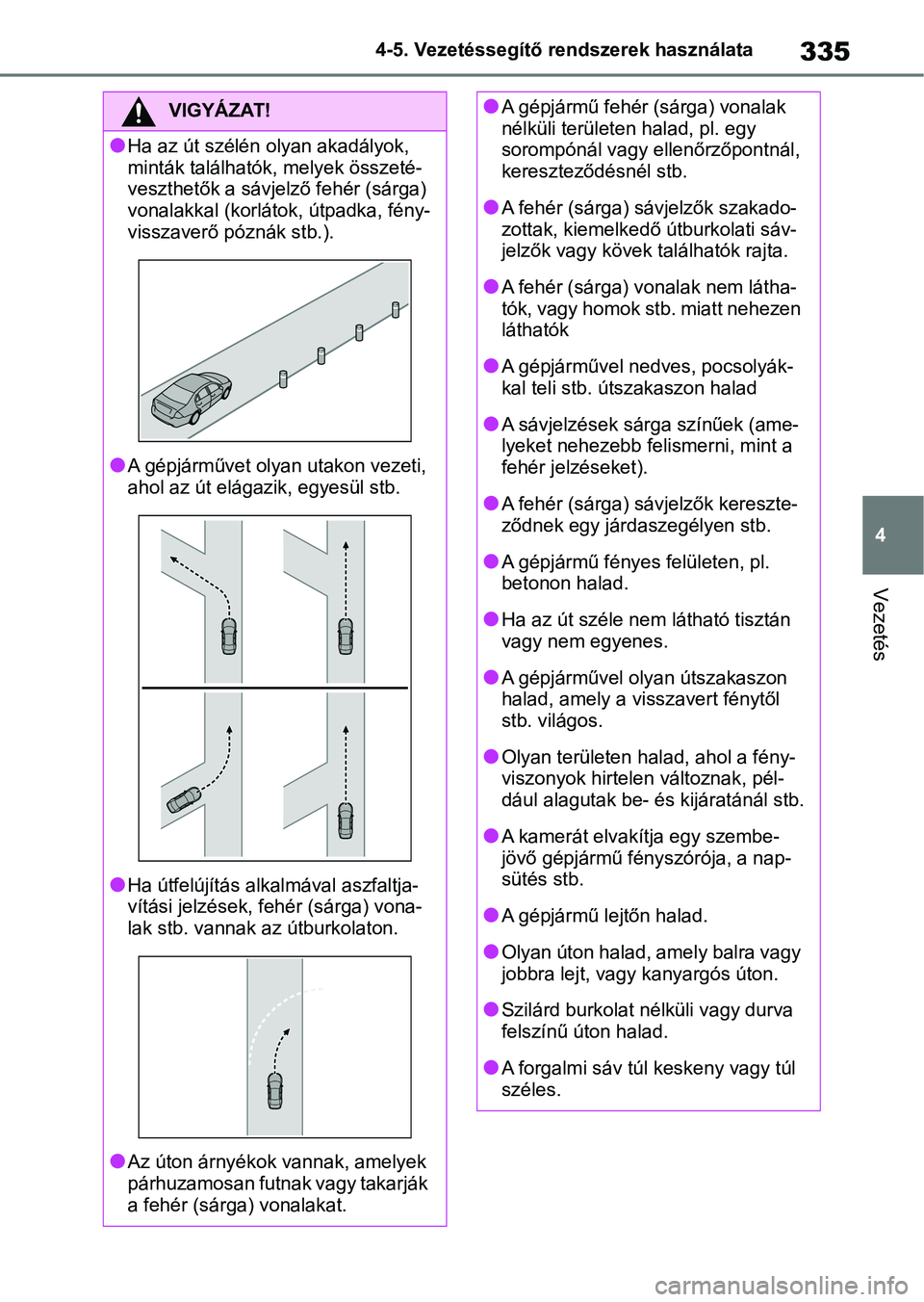

335
4
4-5. Vezetéssegítő re
ndszerek használata
Vezetés
VIGYÁZAT!
lHa az út szélén olyan akadályok,
minták találhatók, melyek összeté-
veszthetők a sávjelző fehér (sárga)
vonalakkal (korláto k, útpadka, fény-
visszaverő póznák stb.).
lA gépjárművet olyan utakon vezeti,
ahol az út elágazik, egyesül stb.
lHa útfelújítás alkalmával aszfaltja-
vítási jelzések, fehér (sárga) vona-
lak stb. vannak az útburkolaton.
lAz úton árnyékok vannak, amelyek
párhuzamosan futnak vagy takarják
a fehér (sárga) vonalakat.
lA gépjármű fehér (sárga) vonalak
nélküli területen halad, pl. egy
sorompónál vagy ellenőrzőpontnál,
kereszteződésnél stb.
lA fehér (sárga) sá vjelzők szakado-
zottak, kiemelkedő útburkolati sáv-
jelzők vagy kövek találhatók rajta.
lA fehér (sárga) vonalak nem látha-
tók, vagy homok stb. miatt nehezen
láthatók
lA gépjárművel nedves, pocsolyák-
kal teli stb. útszakaszon halad
lA sávjelzések sá rga színűek (ame-
lyeket nehezebb felismerni, mint a
fehér jelzéseket).
lA fehér (sárga) sá vjelzők kereszte-
ződnek egy járdaszegélyen stb.
lA gépjármű fényes felületen, pl.
betonon halad.
lHa az út széle nem látható tisztán
vagy nem egyenes.
lA gépjárművel olyan útszakaszon
halad, amely a visszavert fénytől
stb. világos.
lOlyan területen halad, ahol a fény-
viszonyok hirtelen változnak, pél-
dául alagutak be- és kijáratánál stb.
lA kamerát elvakítja egy szembe-
jövő gépjármű fényszórója, a nap-
sütés stb.
lA gépjármű lejtőn halad.
lOlyan úton halad, amely balra vagy
jobbra lejt, vagy kanyargós úton.
lSzilárd burkolat nélküli vagy durva
felszínű úton halad.
lA forgalmi sáv túl keskeny vagy túl
széles.

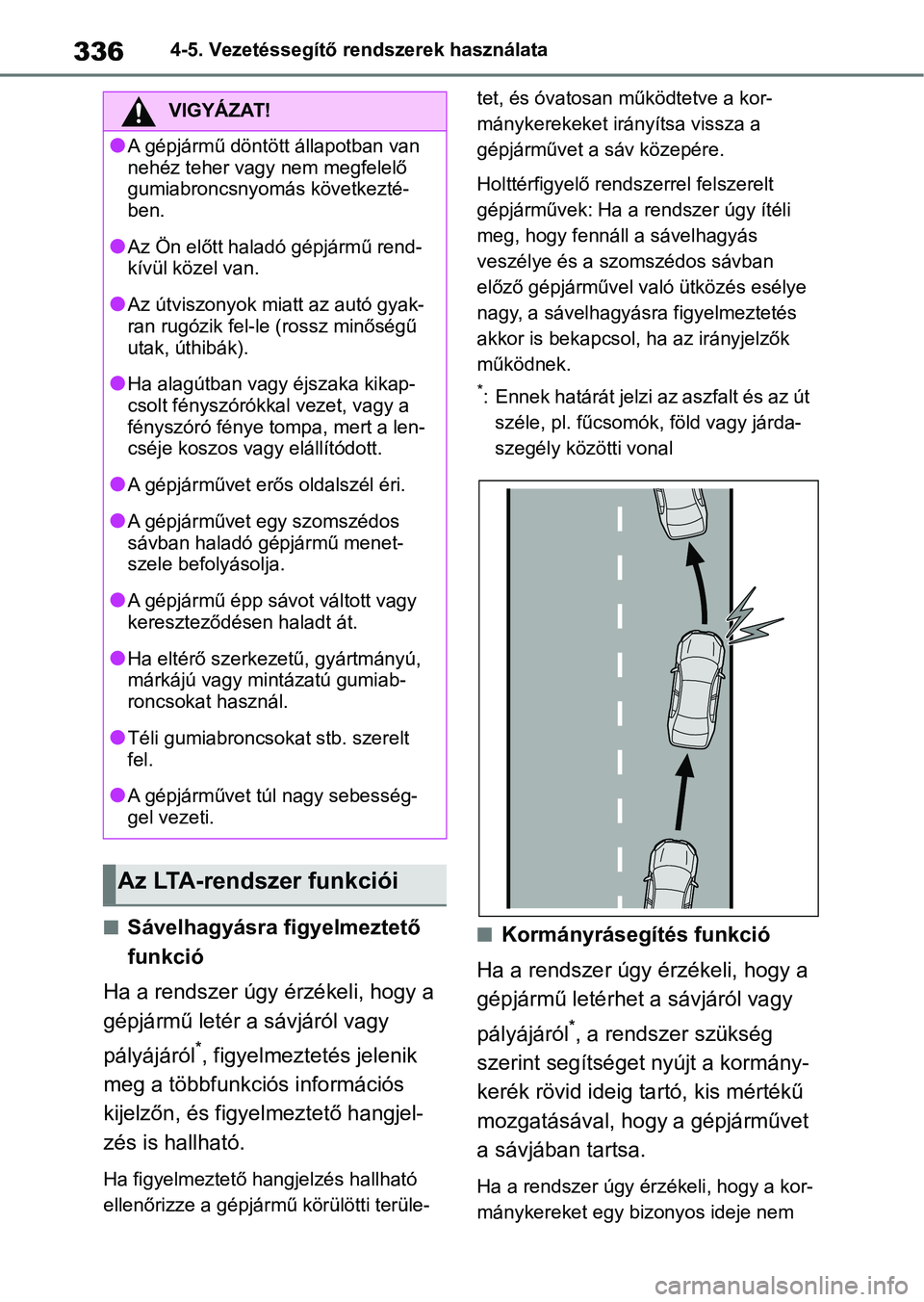

3364-5. Vezetéssegítő rendszerek használata
nSávelhagyásra figyelmeztető
funkció
Ha a rendszer úgy érzékeli, hogy a
gépjármű letér a sávjáról vagy
pályájáról
*, figyelmeztetés jelenik
meg a többfunkciós információs
kijelzőn, és figyelmeztető hangjel-
zés is hallható.
Ha figyelmeztető hangjelzés hallható
ellenőrizze a gépjármű körülötti terüle- tet, és óvatosan működtetve a kor-
mánykerekeket ir
ányítsa vissza a
gépjárművet a sáv közepére.
Holttérfigyelő rendszerrel felszerelt
gépjárművek: Ha a rendszer úgy ítéli
meg, hogy fennáll a sávelhagyás
veszélye és a szo mszédos sávban
előző gépjárművel való ütközés esélye
nagy, a sávelhagyásra figyelmeztetés
akkor is bekapcsol, h a az irányjelzők
működnek.
*: Ennek határát jelzi az aszfalt és az út széle, pl. fűcsomók, föld vagy járda-
szegély közötti vonal
nKormányrásegítés funkció
Ha a rendszer úgy érzékeli, hogy a
gépjármű letérhet a sávjáról vagy
pályájáról
*, a rendszer szükség
szerint segítséget nyújt a kormány-
kerék rövid ideig ta rtó, kis mértékű
mozgatásával, hogy a gépjárművet
a sávjában tartsa.
Ha a rendszer úgy ér zékeli, hogy a kor-
mánykereket egy bizonyos ideje nem
VIGYÁZAT!
lA gépjármű döntött állapotban van
nehéz teher vagy nem megfelelő
gumiabroncsnyomás következté-
ben.
lAz Ön előtt haladó gépjármű rend-
kívül közel van.
lAz útviszonyok miatt az autó gyak-
ran rugózik fel-le (rossz minőségű
utak, úthibák).
lHa alagútban vagy éjszaka kikap-
csolt fényszórókkal vezet, vagy a
fényszóró fénye tompa, mert a len-
cséje koszos vagy elállítódott.
lA gépjárművet erős oldalszél éri.
lA gépjárművet egy szomszédos
sávban haladó gépjármű menet-
szele befolyásolja.
lA gépjármű épp sávot váltott vagy
kereszteződésen haladt át.
lHa eltérő szerkezetű, gyártmányú,
márkájú vagy mintázatú gumiab-
roncsokat használ.
lTéli gumiabroncso kat stb. szerelt
fel.
lA gépjárművet túl nagy sebesség-
gel vezeti.
Az LTA-rendszer funkciói
