2019 TOYOTA RAV4 Kezelési útmutató (in Hungarian)

489
6
6-3. Karbantartás saját kivitelezésben
Karbantartás és ápolás
meztetést tud küldeni. Keréktárcsák
cseréje esetén a gumiabroncsnyo-
másra figyelmeztető rendszer szelepeit
és jeladóit be kell szerelni. (
477. o.,
489. o.)
VIGYÁZAT!
nKeréktárcsák cseréjekor
lNe használjon a kezelési útmutató-
ban ajánlottól eltérő méretű kerék-
tárcsákat. Ellenkező esetben
elvesztheti uralmát a gépjármű
felett.
lSoha ne szereljen fel belső tömlőt
egy tömlő nélküli kialakítású kerék-
tárcsára. Ezzel s úlyos sérüléssel
vagy halállal végződő balesetet
okozhat.
nKerékanyák beszerelésekor
lGondoskodjon a kerékanyák kúpos
végükkel befelé történő beszerelé-
séről. Ha az any ákat kúpos végük-
kel kifelé szere lik be, a kerék
eltörhet, és menet közben kieshet,
ami súlyos vagy akár halálos bal-
esethez vezethet.
Kúpos rész
A
lSoha ne olajozza vagy zsírozza
meg a kerékcsavarokat és a kerék-
anyákat. Az olaj vagy kenőzsír
használata a kerékanyák túlzott
meghúzásához, a csavarok vagy a
keréktárcsa sérüléséhez vezethet.
Továbbá az olaj vagy a kenőzsír
miatt a kerékanyák kilazulhatnak,
és a kerék súlyos vagy akár halálos
balesetet okozva k ieshet. Távolít-
son el minden olajat vagy zsírt a
kerékcsavarokról és a kerékanyák-
ról.
nA sérült keréktárcsák használata
tilos
Ne használjon repedt vagy deformá-
lódott keréktárcsákat.
Ha mégis ezt tenné, a gumiabroncs-
ból menet közben elszivároghat a
levegő, ami bales etet okozhat.
FIGYELEM
nA gumiabroncsnyomásra figyel-
meztető rendszer szelepeinek és
jeladóinak cseréje
lMivel a gumiabroncs javítása vagy
cseréje hatással lehet a gumiab-
roncsnyomásra figyelmeztető rend-
szer szelepeire és jeladóira, a
gumiabroncsok szervizelését bízza
hivatalos Toyota márkakereske-
désre, szervizre vagy más, megbíz-
ható szakemberre vagy egyéb,
megfelelően felszerelt szervizre.
Továbbá a gumiabroncsnyomásra
figyelmeztető rendszerhez szelepe-
ket és jeladókat hivatalos Toyota
márkakereskedésben, szervizben
vagy más, megbízható szakember-
nél vásároljon.
lGyőződjön meg arról, hogy gépjár-
művén kizárólag eredeti Toyota
keréktárcsák találhatók-e.
Előfordulhat, hogy a gumiabroncs-
nyomásra figyelmeztető rendszer
szelepei és jeladói nem működnek
megfelelően nem eredeti keréktár-
csákkal.

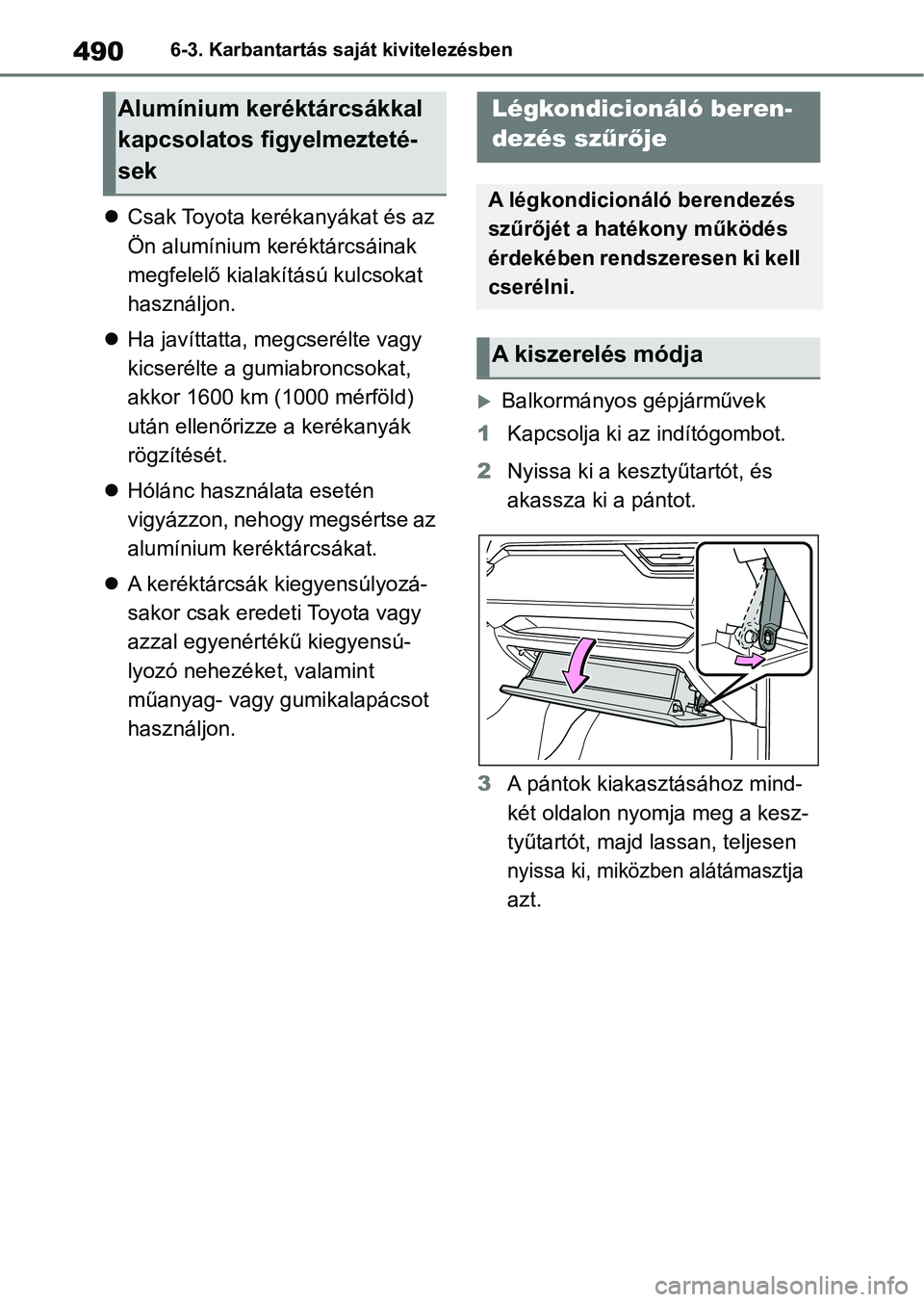

4906-3. Karbantartás saját kivitelezésben
Csak Toyota kerékanyákat és az
Ön alumínium keréktárcsáinak
megfelelő kialakítású kulcsokat
használjon.
 Ha javíttatta, meg cserélte vagy
kicserélte a gumiabroncsokat,
akkor 1600 km (1000 mérföld)
után ellenőrizze a kerékanyák
rögzítését.
 Hólánc használata esetén
vigyázzon, nehogy megsértse az
alumínium keréktárcsákat.
 A keréktárcsák kiegyensúlyozá-
sakor csak eredeti Toyota vagy
azzal egyenértékű kiegyensú-
lyozó nehezéket, valamint
műanyag- vagy gumikalapácsot
használjon.
Balkormányos gépjárművek
1 Kapcsolja ki az indítógombot.
2 Nyissa ki a kesztyűtartót, és
akassza ki a pántot.
3 A pántok kiakasztásához mind-
két oldalon nyomja meg a kesz-
tyűtartót, majd l assan, teljesen
nyissa ki, miközben alátámasztja
azt.
Alumínium keréktárcsákkal
kapcsolatos figyelmezteté-
sekLégkondicionáló beren-
dezés sz űrője
A légkondicionáló berendezés
szűrőjét a hatékony működés
érdekében rendszeresen ki kell
cserélni.
A kiszerelés módja

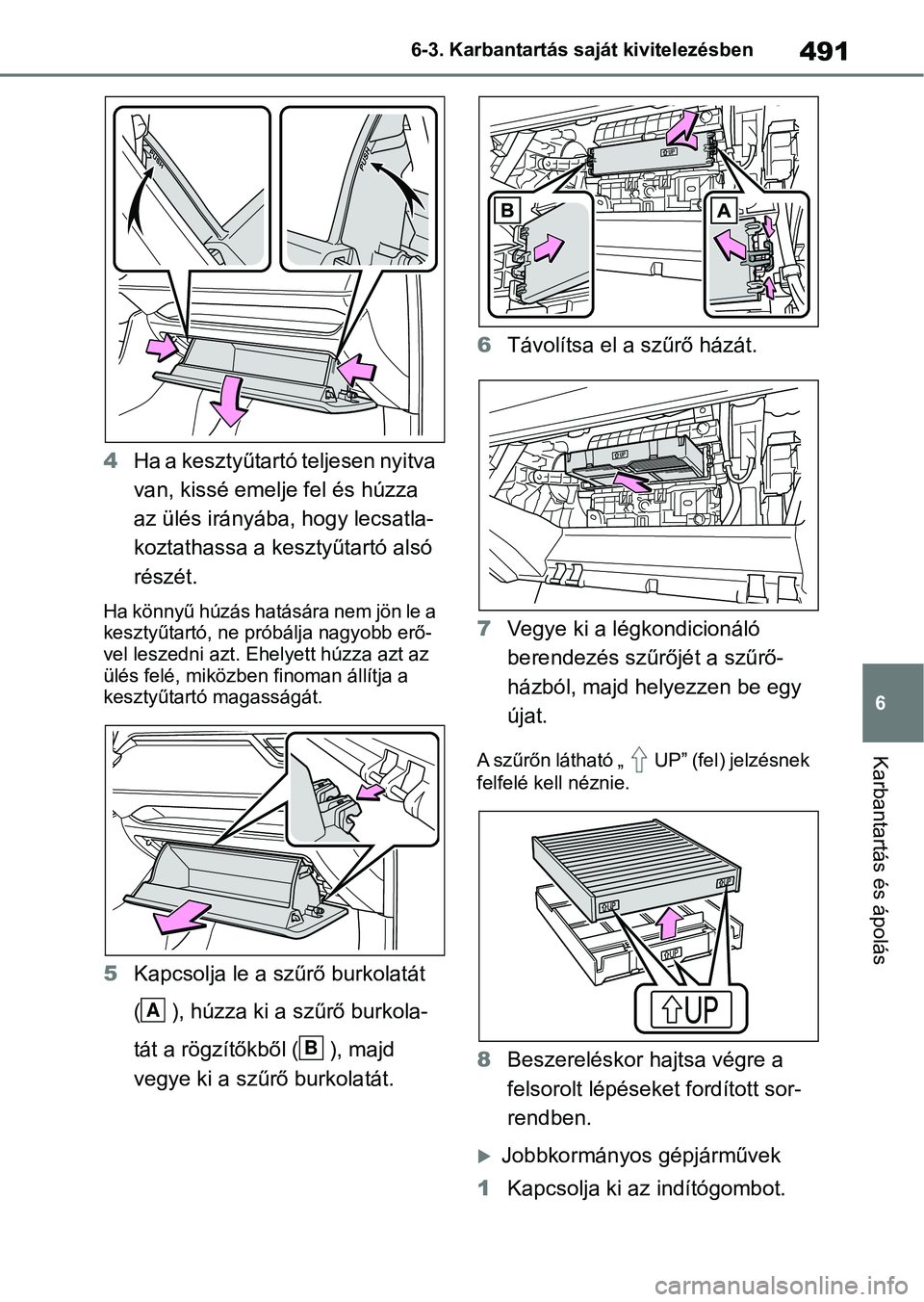

491
6
6-3. Karbantartás saját kivitelezésben
Karbantartás és ápolás
4
Ha a kesztyűtartó teljesen nyitva
van, kissé emelje fel és húzza
az ülés irányába, hogy lecsatla-
koztathassa a kesztyűtartó alsó
részét.
Ha könnyű húzás hatására nem jön le a
kesztyűtartó, ne próbálja nagyobb erő-
vel leszedni azt. Ehel yett húzza azt az
ülés felé, miközben finoman állítja a
kesztyűtartó magasságát.
5 Kapcsolja le a szűrő burkolatát
( ), húzza ki a szűrő burkola-
tát a rögzítőkből ( ), majd
vegye ki a szűrő burkolatát. 6
Távolítsa el a szűrő házát.
7 Vegye ki a légkondicionáló
berendezés szűrőjét a szűrő-
házból, majd hely ezzen be egy
újat.
A szűrőn látható „ UP” (fel) jelzésnek
felfelé kell néznie.
8 Beszereléskor hajtsa végre a
felsorolt lépéseket fordított sor-
rendben.
Jobbkormányos gépjárművek
1 Kapcsolja ki az indítógombot.
A
B

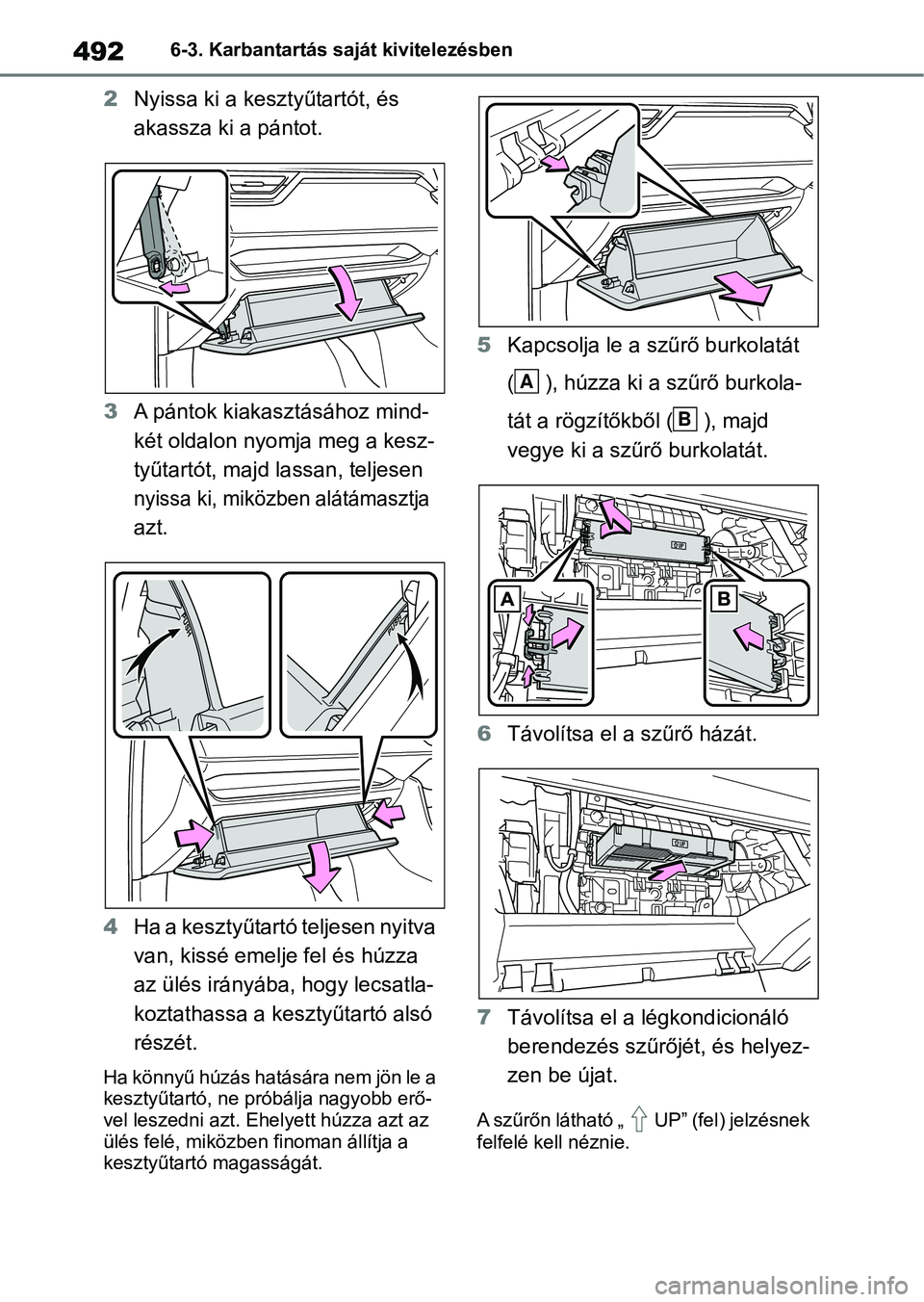

4926-3. Karbantartás saját kivitelezésben
2Nyissa ki a kesztyűtartót, és
akassza ki a pántot.
3 A pántok kiakasztásához mind-
két oldalon nyomja meg a kesz-
tyűtartót, majd lassan, teljesen
nyissa ki, miközben alátámasztja
azt.
4 Ha a kesztyűtartó teljesen nyitva
van, kissé emelje fel és húzza
az ülés irányába, hogy lecsatla-
koztathassa a kesztyűtartó alsó
részét.
Ha könnyű húzás hatására nem jön le a
kesztyűtartó, ne próbálja nagyobb erő-
vel leszedni azt. Ehel yett húzza azt az
ülés felé, miközben finoman állítja a
kesztyűtartó magasságát.
5 Kapcsolja le a szű rő burkolatát
( ), húzza ki a szűrő burkola-
tát a rögzítőkből ( ), majd
vegye ki a szűrő burkolatát.
6 Távolítsa el a szűrő házát.
7 Távolítsa el a légkondicionáló
berendezés szűrőjét, és helyez-
zen be újat.
A szűrőn látható „ UP” (fel) jelzésnek
felfelé kell néznie.
A
B

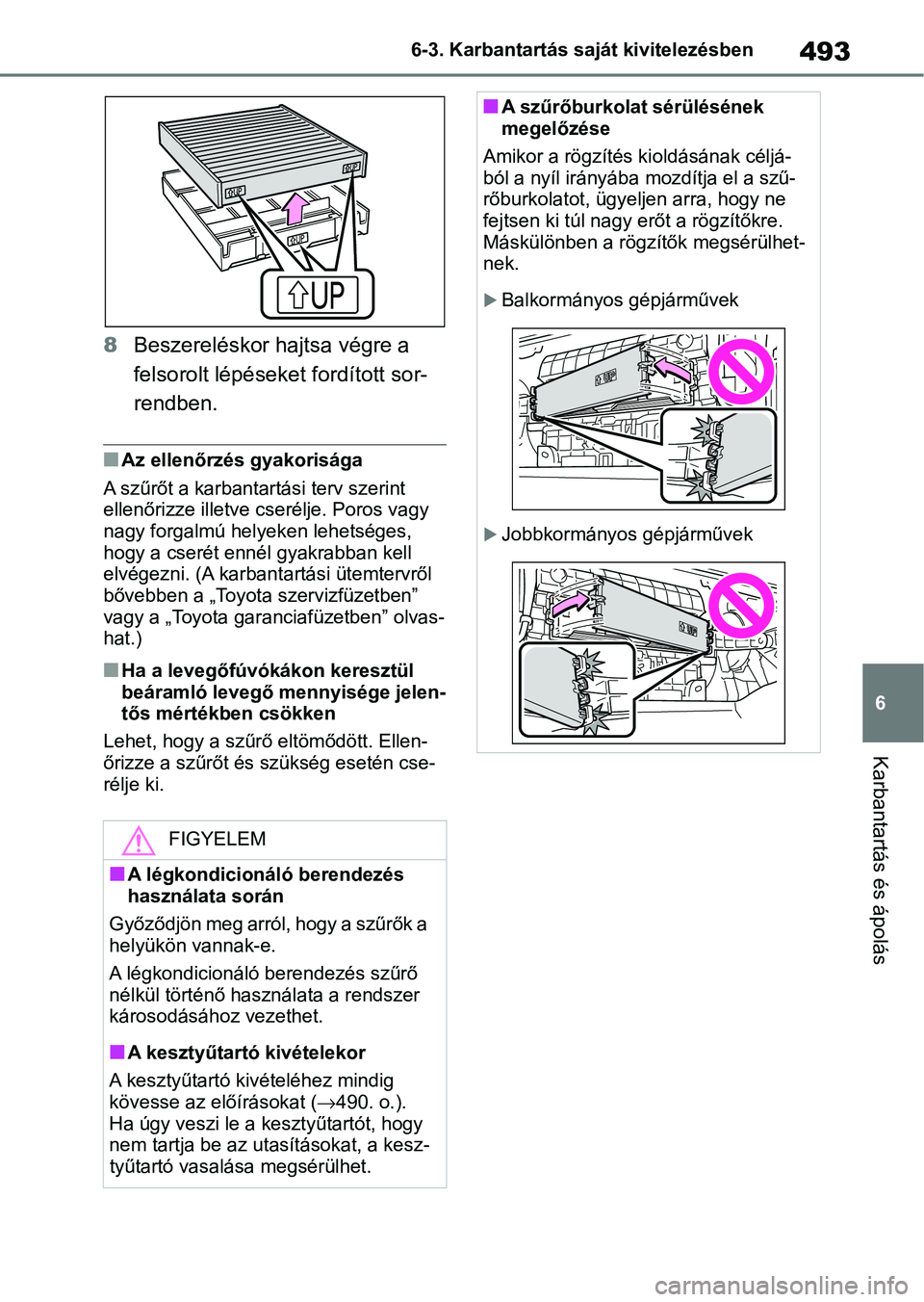

493
6
6-3. Karbantartás saját kivitelezésben
Karbantartás és ápolás
8
Beszereléskor hajtsa végre a
felsorolt lépéseket fordított sor-
rendben.
nAz ellenőrzés gyakorisága
A szűrőt a karbantar tási terv szerint
ellenőrizze illetve cserélje. Poros vagy
nagy forgalmú helyeken lehetséges,
hogy a cserét ennél gyakrabban kell
elvégezni. (A karban tartási ütemtervről
bővebben a „Toyota szervizfüzetben”
vagy a „Toyota garanciafüzetben” olvas-
hat.)
nHa a levegőfúvókákon keresztül
beáramló levegő mennyisége jelen-
tős mértékben csökken
Lehet, hogy a szűrő eltömődött. Ellen-
őrizze a szűrőt és szükség esetén cse-
rélje ki.
FIGYELEM
nA légkondicionáló berendezés
használata során
Győződjön meg arról, hogy a szűrők a
helyükön vannak-e.
A légkondicionáló berendezés szűrő
nélkül történő haszn álata a rendszer
károsodásához vezethet.
nA kesztyűtartó kivételekor
A kesztyűtartó kivé teléhez mindig
kövesse az előírásokat ( 490. o.).
Ha úgy veszi le a kesztyűtartót, hogy
nem tartja be az ut asításokat, a kesz-
tyűtartó vasalása megsérülhet.
nA szűrőburkolat sérülésének
megelőzése
Amikor a rögzítés kioldásának céljá-
ból a nyíl irányába mozdítja el a szű-
rőburkolatot, ügyeljen arra, hogy ne
fejtsen ki túl nagy erőt a rögzítőkre.
Máskülönben a rögzítők megsérülhet-
nek.
Balkormányos gépjárművek
Jobbkormányos gépjárművek

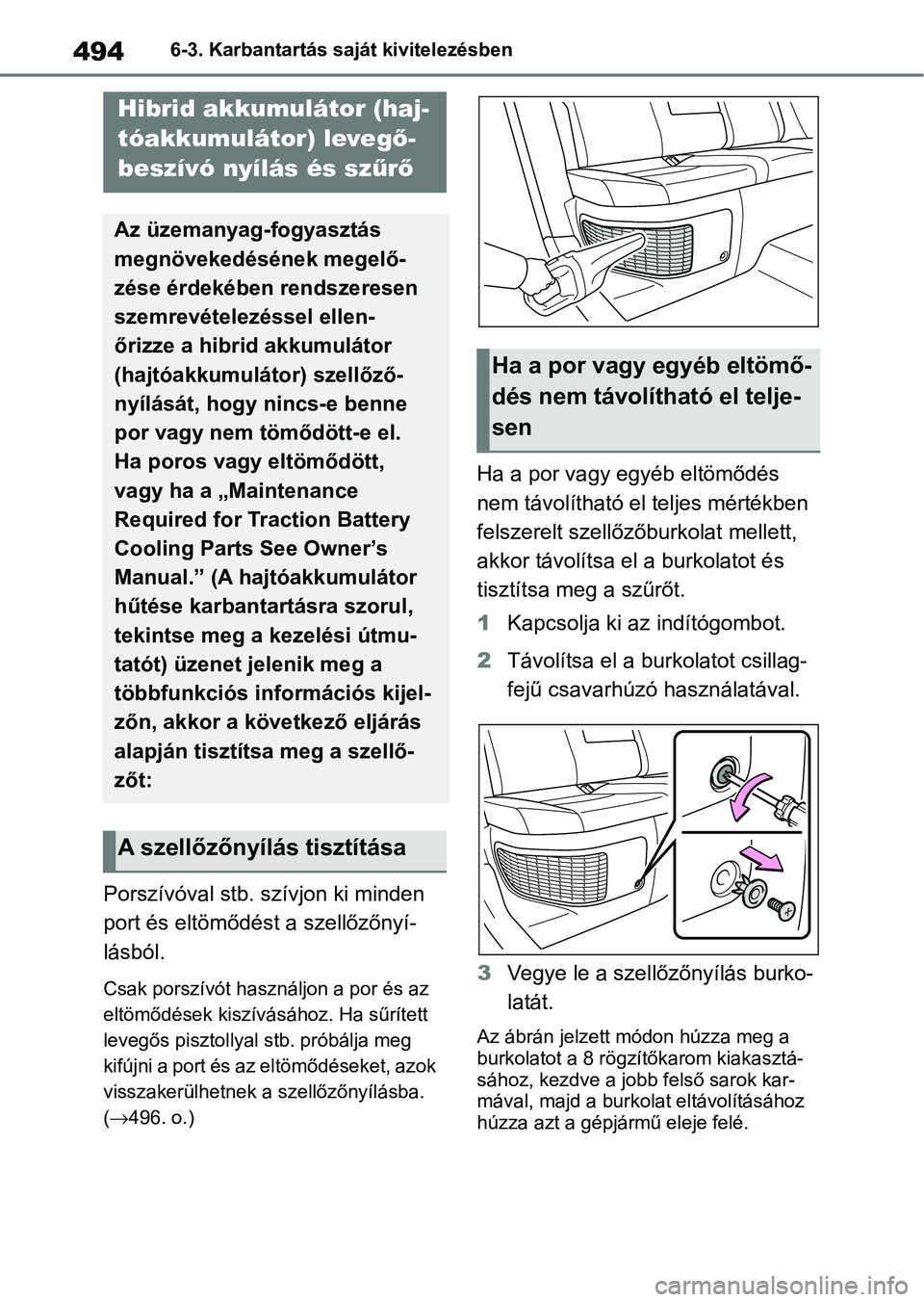

4946-3. Karbantartás saját kivitelezésben
Porszívóval stb. szívjon ki minden
port és eltömődést a szellőzőnyí-
lásból.
Csak porszívót használjon a por és az
eltömődések kiszívásához. Ha sűrített
levegős pisztollyal stb. próbálja meg
kifújni a port és az eltömődéseket, azok
visszakerülhetnek a szellőzőnyílásba.
(496. o.)
Ha a por vagy egy éb eltömődés
nem távolítható el teljes mértékben
felszerelt szellőző burkolat mellett,
akkor távolítsa el a burkolatot és
tisztítsa meg a szűrőt.
1 Kapcsolja ki az indítógombot.
2 Távolítsa el a burkolatot csillag-
fejű csavarhúzó használatával.
3 Vegye le a szellőzőnyílás burko-
latát.
Az ábrán jelzett módon húzza meg a
burkolatot a 8 rögzí tőkarom kiakasztá-
sához, kezdve a jobb felső sarok kar-
mával, majd a burkolat eltávolításához
húzza azt a gépjármű eleje felé.
Hibrid akkumulátor (haj-
tóakkumulátor) leveg ő-
beszívó nyílás és sz űrő
Az üzemanyag-fogyasztás
megnövekedésének megelő-
zése érdekében rendszeresen
szemrevételezéssel ellen-
őrizze a hibrid akkumulátor
(hajtóakkumulátor) szellőző-
nyílását, hogy nincs-e benne
por vagy nem tömődött-e el.
Ha poros vagy eltömődött,
vagy ha a „Maintenance
Required for Traction Battery
Cooling Parts See Owner’s
Manual.” (A hajtóakkumulátor
hűtése karbantartásra szorul,
tekintse meg a kezelési útmu-
tatót) üzenet jelenik meg a
többfunkciós információs kijel-
zőn, akkor a következő eljárás
alapján tisztít sa meg a szellő-
zőt:
A szellőzőnyílás tisztítása
Ha a por vagy egyéb eltömő-
dés nem távolítható el telje-
sen

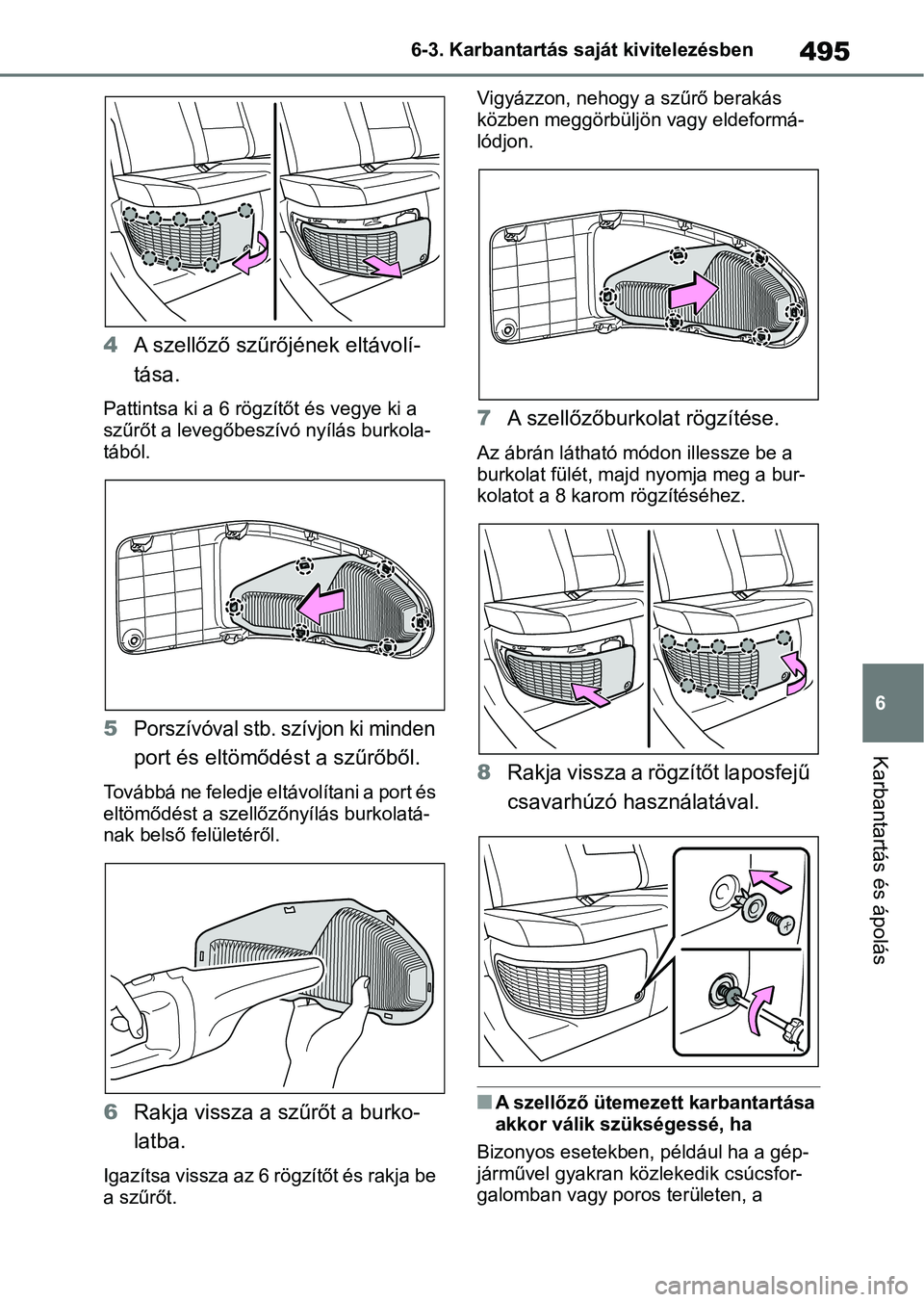

495
6
6-3. Karbantartás saját kivitelezésben
Karbantartás és ápolás
4
A szellőző szűrőjének eltávolí-
tása.
Pattintsa ki a 6 rögzítőt és vegye ki a
szűrőt a levegőbeszívó nyílás burkola-
tából.
5Porszívóval stb. szívjon ki minden
port és eltömődést a szűrőből.
Továbbá ne feledje eltávolítani a port és
eltömődést a szellőzőnyílás burkolatá-
nak belső felületéről.
6 Rakja vissza a szűrőt a burko-
latba.
Igazítsa vissza az 6 rögzítőt és rakja be
a szűrőt. Vigyázzon, nehogy a szűrő berakás
közben meggörbüljön vagy eldeformá-
lódjon.
7
A szellőzőburkolat rögzítése.
Az ábrán látható módon illessze be a
burkolat fülét, majd nyomja meg a bur-
kolatot a 8 karom rögzítéséhez.
8 Rakja vissza a rögzítőt laposfejű
csavarhúzó használatával.
nA szellőző ütemezett karbantartása
akkor válik szükségessé, ha
Bizonyos esetekben, például ha a gép-
járművel gyakran közlekedik csúcsfor-
galomban vagy poros területen, a

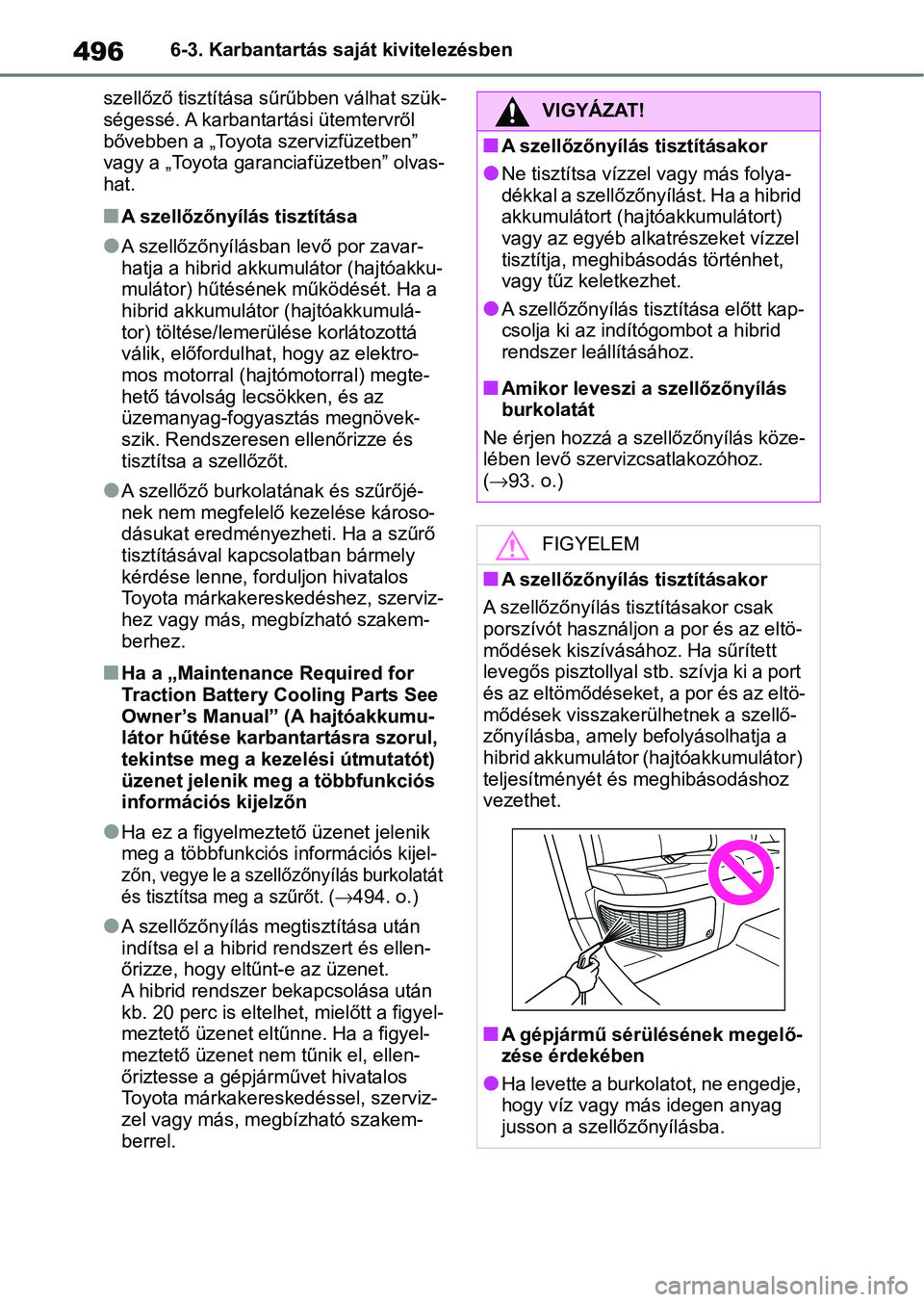

4966-3. Karbantartás saját kivitelezésben
szellőző tisztítása sűrűbben válhat szük-
ségessé. A karbantartási ütemtervről
bővebben a „Toyota szervizfüzetben”
vagy a „Toyota garanciafüzetben” olvas-
hat.
nA szellőzőnyílás tisztítása
lA szellőzőnyílásban levő por zavar-
hatja a hibrid akkumulátor (hajtóakku-
mulátor) hűtésének működését. Ha a
hibrid akkumulátor (hajtóakkumulá-
tor) töltése/lemerülése korlátozottá
válik, előfordulhat, hogy az elektro-
mos motorral (hajtómotorral) megte-
hető távolság lecsökken, és az
üzemanyag-fogyasztás megnövek-
szik. Rendszeresen ellenőrizze és
tisztítsa a szellőzőt.
lA szellőző burkolatá nak és szűrőjé-
nek nem megfelelő kezelése károso-
dásukat eredményezheti. Ha a szűrő
tisztításával kapcsolatban bármely
kérdése lenne, forduljon hivatalos
Toyota márkakeresk edéshez, szerviz-
hez vagy más, megbízható szakem-
berhez.
nHa a „Maintenance Required for
Traction Battery Cooling Parts See
Owner’s Manual” (A hajtóakkumu-
látor hűtése karbantartásra szorul,
tekintse meg a kezelési útmutatót)
üzenet jelenik meg a többfunkciós
információs kijelzőn
lHa ez a figyelmeztető üzenet jelenik
meg a többfunkciós információs kijel-
zőn, vegye le a szellőzőnyílás burkolatát
és tisztítsa meg a szűrőt. (
494. o.)
lA szellőzőnyílás meg tisztítása után
indítsa el a hibrid rendszert és ellen-
őrizze, hogy eltűnt-e az üzenet.
A hibrid rendszer bekapcsolása után
kb. 20 perc is eltelhe t, mielőtt a figyel-
meztető üzenet eltű nne. Ha a figyel-
meztető üzenet nem tűnik el, ellen-
őriztesse a gépjárművet hivatalos
Toyota márkakereskedéssel, szerviz-
zel vagy más, megbízható szakem-
berrel.
VIGYÁZAT!
nA szellőzőnyílás tisztításakor
lNe tisztítsa vízzel vagy más folya-
dékkal a szellőzőnyílást. Ha a hibrid
akkumulátort (ha jtóakkumulátort)
vagy az egyéb alk atrészeket vízzel
tisztítja, meghibásodás történhet,
vagy tűz keletkezhet.
lA szellőzőnyílás ti sztítása előtt kap-
csolja ki az indítógombot a hibrid
rendszer leál lításához.
nAmikor leveszi a szellőzőnyílás
burkolatát
Ne érjen hozzá a szellőzőnyílás köze-
lében levő szervizcsatlakozóhoz.
(93. o.)
FIGYELEM
nA szellőzőnyílás tisztításakor
A szellőzőnyílás tisztításakor csak
porszívót használjon a por és az eltö-
mődések kiszívásához. Ha sűrített
levegős pisztollyal stb. szívja ki a port
és az eltömődéseket, a por és az eltö-
mődések visszakerülhetnek a szellő-
zőnyílásba, amely befolyásolhatja a
hibrid akkumulátor (hajtóakkumulátor)
teljesítményét és meghibásodáshoz
vezethet.
nA gépjármű sérülésének megelő-
zése érdekében
lHa levette a burkolatot, ne engedje,
hogy víz vagy más idegen anyag
jusson a szellőzőnyílásba.
