2019 TOYOTA RAV4 Kezelési útmutató (in Hungarian)

553
7
7-2. Teendők szükséghelyzetben
Ha baj történik
Emelő
Szerszámkészlet
Emelőkar
Kerékanyakulcs
Vonószem
Csavarhúzó, fogó és csavarkulcsok (felszereltségtől függően)
Pótkerék

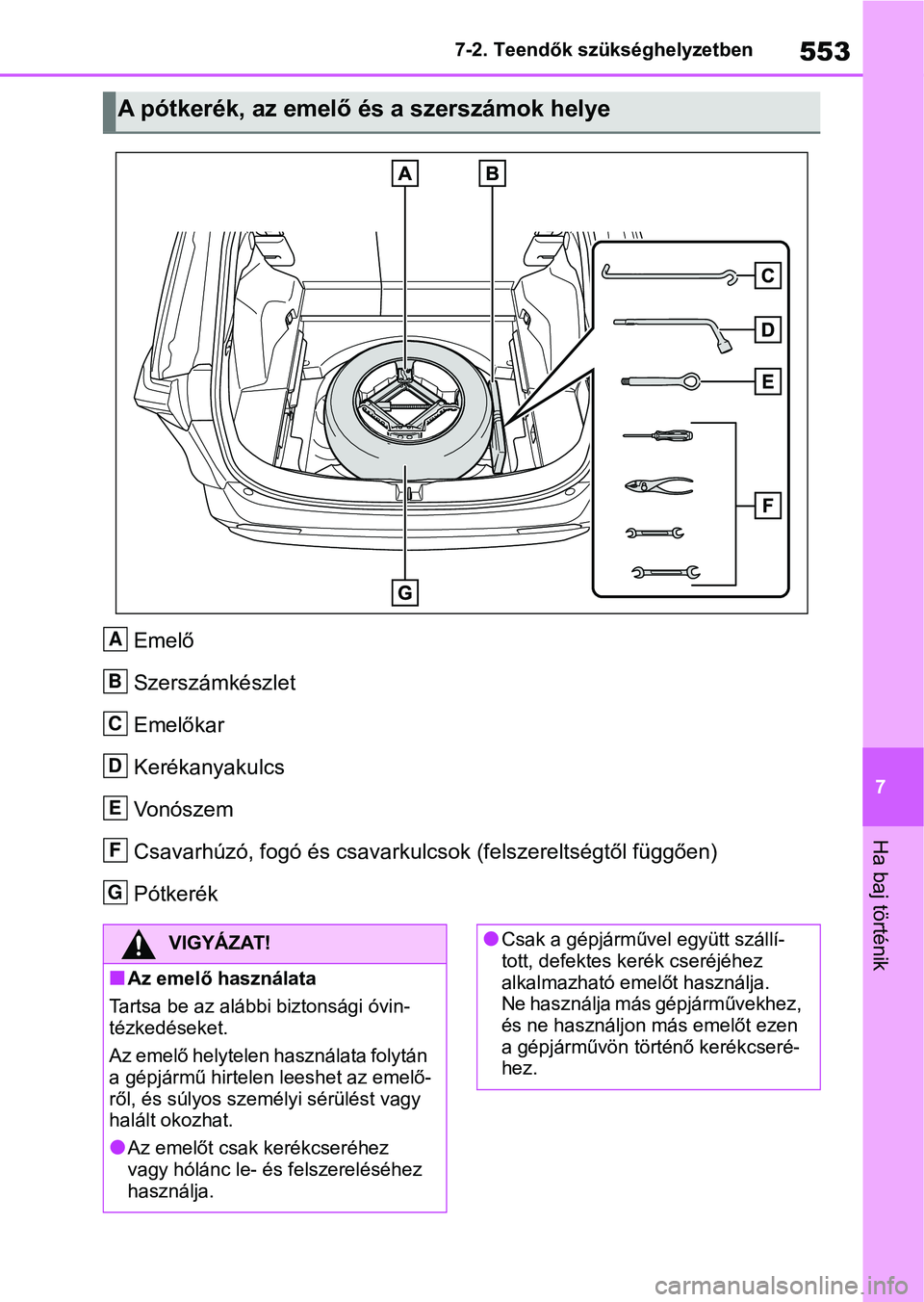

A pótkerék, az emelő és a szerszámok helye
A
B
C
D
E
F
G
VIGYÁZAT!
nAz emelő használata
Tartsa be az alábbi biztonsági óvin-
tézkedéseket.
Az emelő helytelen használata folytán
a gépjármű hirtelen leeshet az emelő-
ről, és súlyos személyi sérülést vagy
halált okozhat.
lAz emelőt csak kerékcseréhez
vagy hólánc le- és felszereléséhez
használja.
lCsak a gépjárművel együtt szállí-
tott, defektes ke rék cseréjéhez
alkalmazható emelőt használja.
Ne használja más gépjárművekhez,
és ne használjon más emelőt ezen
a gépjárművön történő kerékcseré-
hez.

5547-2. Teendők szükséghelyzetben

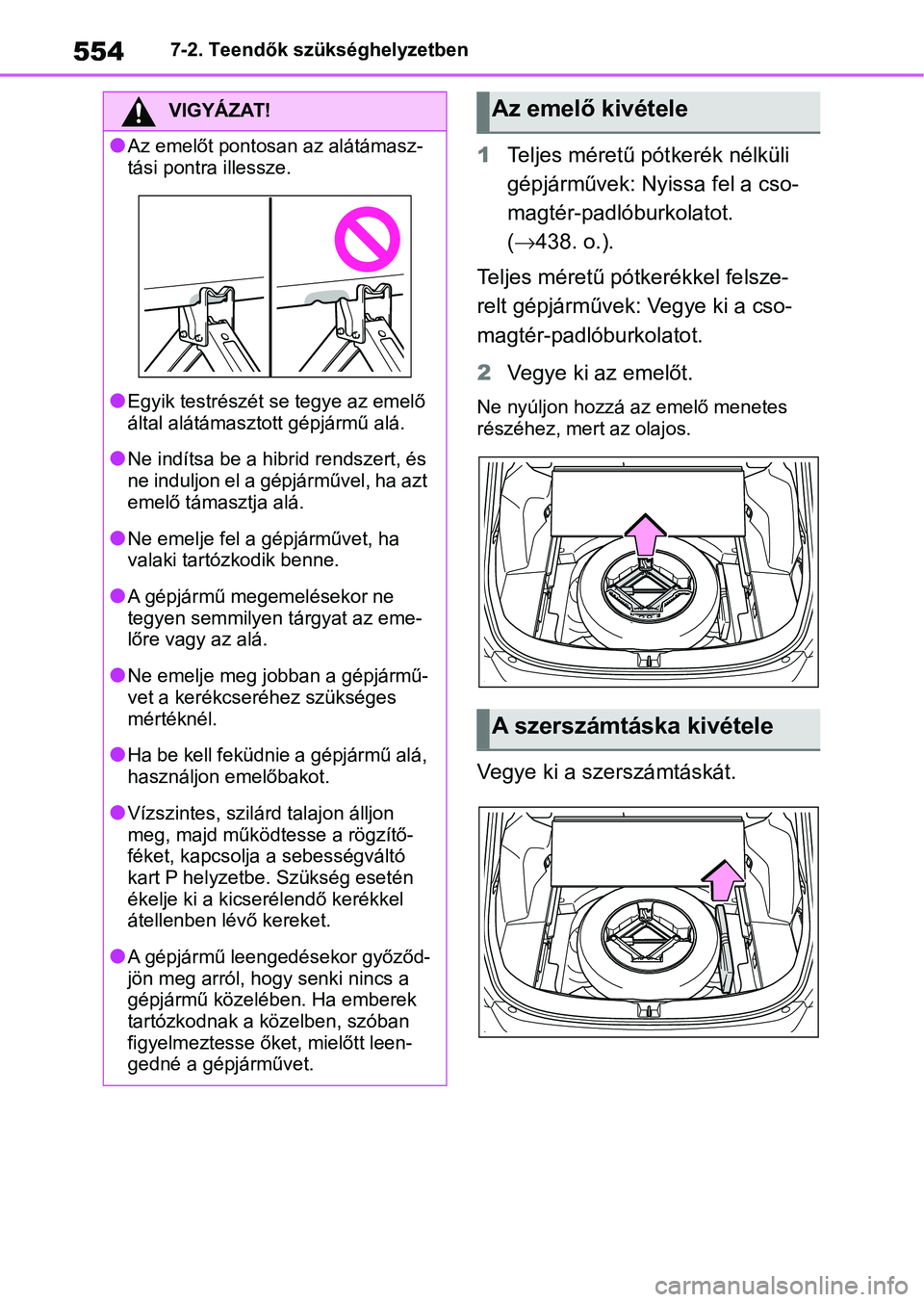

1Teljes méretű pót kerék nélküli
gépjárművek: Nyissa fel a cso-
magtér-padlóburkolatot.
(  438. o.).
Teljes méretű pótkerékkel felsze-
relt gépjárművek: Vegye ki a cso-
magtér-padlóburkolatot.
2 Vegye ki az emelőt.
Ne nyúljon hozzá a z emelő menetes
részéhez, mert az olajos.
Vegye ki a szerszámtáskát.
VIGYÁZAT!
lAz emelőt pontosan az alátámasz-
tási pontra illessze.
lEgyik testrészét se tegye az emelő
által alátámasztott gépjármű alá.
lNe indítsa be a hibrid rendszert, és
ne induljon el a gépjárművel, ha azt
emelő támasztja alá.
lNe emelje fel a g épjárművet, ha
valaki tartózkodik benne.
lA gépjármű megemelésekor ne
tegyen semmilyen tárgyat az eme-
lőre vagy az alá.
lNe emelje meg jobban a gépjármű-
vet a kerékcseréhez szükséges
mértéknél.
lHa be kell feküdnie a gépjármű alá,
használjon emelőbakot.
lVízszintes, szilárd talajon álljon
meg, majd működt esse a rögzítő-
féket, kapcsolja a sebességváltó
kart P helyzetbe. Szükség esetén
ékelje ki a kicserélendő kerékkel
átellenben lévő kereket.
lA gépjármű leengedésekor győződ-
jön meg arról, hogy senki nincs a
gépjármű közeléb en. Ha emberek
tartózkodnak a közelben, szóban
figyelmeztesse őke t, mielőtt leen-
gedné a gépjárművet.
Az emelő kivétele
A szerszámtáska kivétele

555
7
7-2. Teendők szükséghelyzetben
Ha baj történik
1

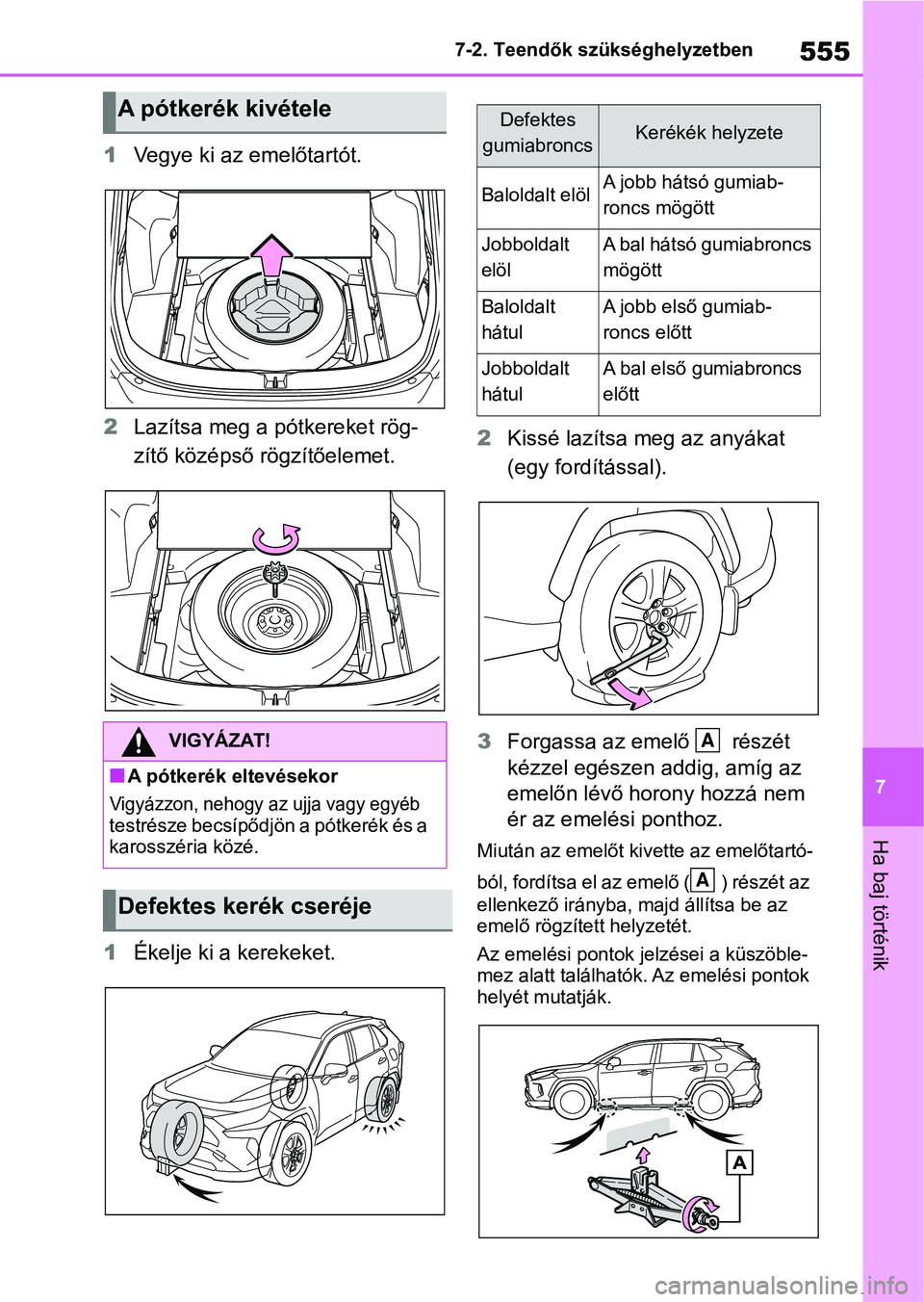

Vegye ki az emelőtartót.
2 Lazítsa meg a pótkereket rög-
zítő középső rögzítőelemet.
1 Ékelje ki a kerekeket. 2
Kissé lazítsa meg az anyákat
(egy fordítással).
3 Forgassa az emelő részét
kézzel egészen addig, amíg az
emelőn lévő horony hozzá nem
ér az emelési ponthoz.
Miután az emelőt kiv ette az emelőtartó-
ból, fordítsa el az emelő ( ) részét az
ellenkező irányba, majd állítsa be az
emelő rögzített helyzetét.
Az emelési pontok jelzései a küszöble-
mez alatt találhatók. Az emelési pontok
helyét mutatják.
A pótkerék kivétele
VIGYÁZAT!
nA pótkerék eltevésekor
Vigyázzon, nehogy az ujja vagy egyéb
testrésze becsípődjön a pótkerék és a
karosszéria közé.
Defektes kerék cseréje
Defektes
gumiabroncsKerékék helyzete
Baloldalt elölA jobb hátsó gumiab-
roncs mögött
Jobboldalt
elölA bal hátsó gumiabroncs
mögött
Baloldalt
hátulA jobb első gumiab-
roncs előtt
Jobboldalt
hátulA bal első gumiabroncs
előtt
A
A

5567-2. Teendők szükséghelyzetben

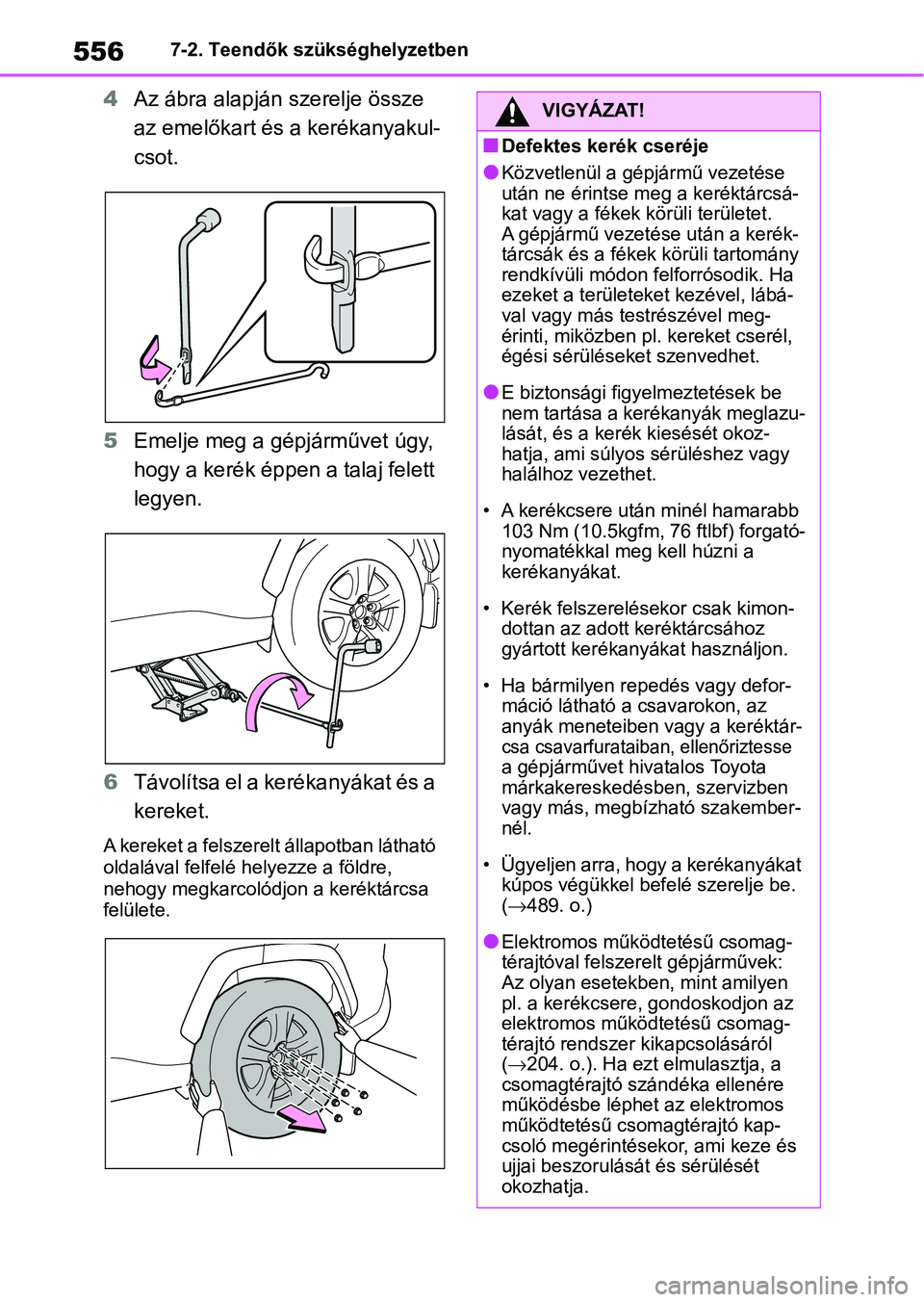

4Az ábra alapján szerelje össze
az emelőkart és a kerékanyakul-
csot.
5 Emelje meg a gép járművet úgy,
hogy a kerék éppen a talaj felett
legyen.
6 Távolítsa el a kerékanyákat és a
kereket.
A kereket a felszerelt állapotban látható
oldalával felfelé helyezze a földre,
nehogy megkarcolódjon a keréktárcsa
felülete.
VIGYÁZAT!
nDefektes kerék cseréje
lKözvetlenül a gépjármű vezetése
után ne érintse me g a keréktárcsá-
kat vagy a fékek kö rüli területet.
A gépjármű vezetése után a kerék-
tárcsák és a fékek körüli tartomány
rendkívüli módon f elforrósodik. Ha
ezeket a területeke t kezével, lábá-
val vagy más testrészével meg-
érinti, miközben pl. kereket cserél,
égési sérüléseket szenvedhet.
lE biztonsági figy elmeztetések be
nem tartása a kerékanyák meglazu-
lását, és a keré k kiesését okoz-
hatja, ami súlyos sérüléshez vagy
halálhoz vezethet.
• A kerékcsere után minél hamarabb 103 Nm (10.5kgfm, 76 ftlbf) forgató-
nyomatékkal meg kell húzni a
kerékanyákat.
• Kerék felszerelésekor csak kimon- dottan az adott keréktárcsához
gyártott kerékanyákat használjon.
• Ha bármilyen r epedés vagy defor-
máció látható a csavarokon, az
anyák meneteiben vagy a keréktár-
csa csavarfurataiban, ellenőriztesse
a gépjárművet hivatalos Toyota
márkakereskedésben, szervizben
vagy más, megbízható szakember-
nél.
• Ügyeljen arra, hogy a kerékanyákat kúpos végükkel befelé szerelje be.
(489. o.)
lElektromos működtetésű csomag-
térajtóval felszerelt gépjárművek:
Az olyan esetekben, mint amilyen
pl. a kerékcsere, gondoskodjon az
elektromos működtetésű csomag-
térajtó rendszer kikapcsolásáról
( 204. o.). Ha ezt elmulasztja, a
csomagtérajtó szándéka ellenére
működésbe léphet az elektromos
működtetésű csomagtérajtó kap-
csoló megérintésekor, ami keze és
ujjai beszorulását és sérülését
okozhatja.

557
7
7-2. Teendők szükséghelyzetben
Ha baj történik
1

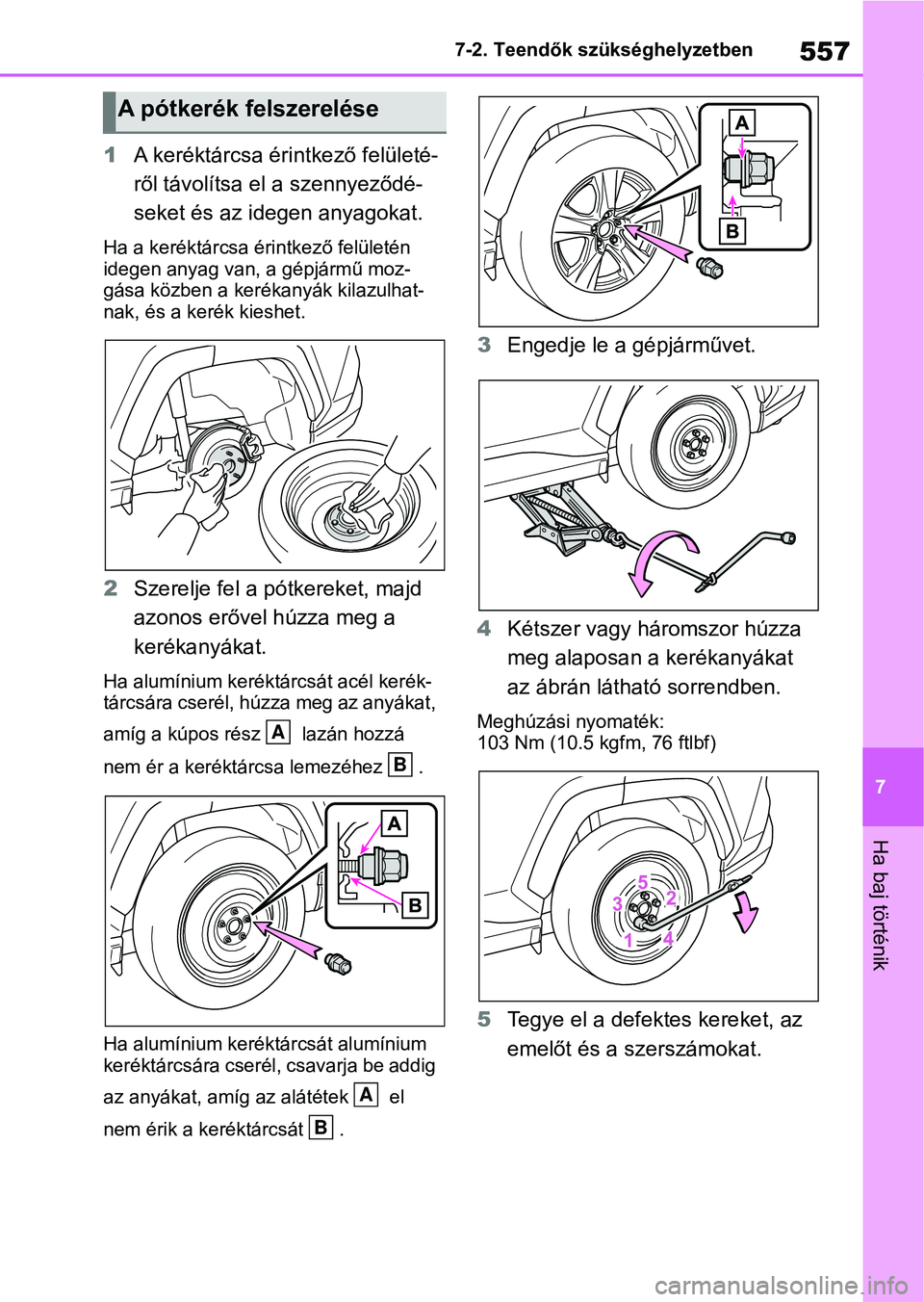

A keréktárcsa éri ntkező felületé-
ről távolítsa el a szennyeződé-
seket és az idegen anyagokat.
Ha a keréktárcsa érintkező felületén
idegen anyag van, a gépjármű moz-
gása közben a kerékanyák kilazulhat-
nak, és a kerék kieshet.
2 Szerelje fel a pótkereket, majd
azonos erővel húzza meg a
kerékanyákat.
Ha alumínium keréktárcsát acél kerék-
tárcsára cserél, húzza meg az anyákat,
amíg a kúpos rész lazán hozzá
nem ér a keréktárcsa lemezéhez .
Ha alumínium kerék tárcsát alumínium
keréktárcsára cserél, csavarja be addig
az anyákat, amíg az alátétek el
nem érik a keréktárcsát .
3 Engedje le a gépjárművet.
4 Kétszer vagy háromszor húzza
meg alaposan a kerékanyákat
az ábrán látható sorrendben.
Meghúzási nyomaték:
103 Nm (10.5 kgfm, 76 ftlbf)
5Tegye el a defektes kereket, az
emelőt és a szerszámokat.
A pótkerék felszerelése
A
B
A
B

5587-2. Teendők szükséghelyzetben

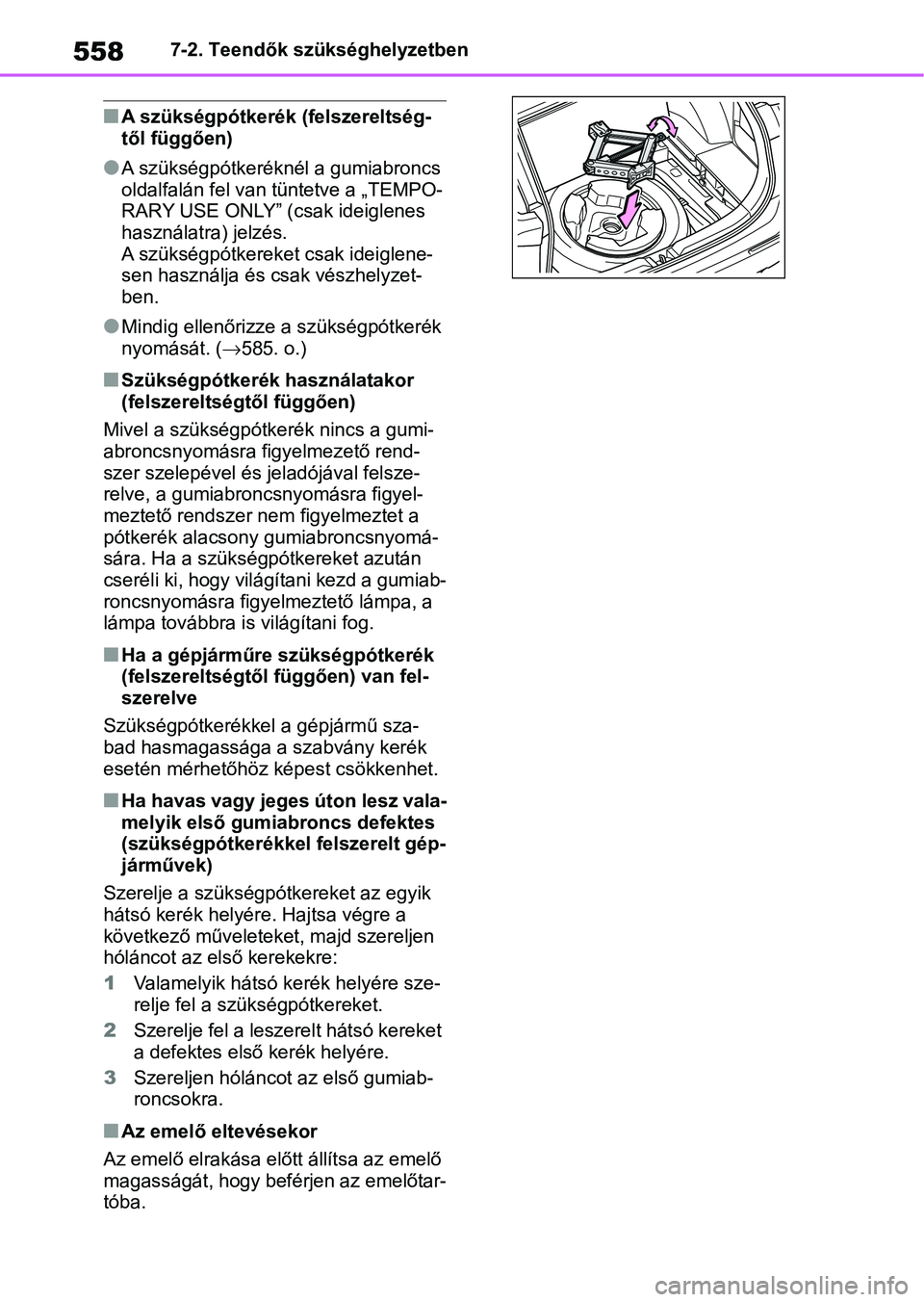

nA szükségpótkerék (felszereltség-
től függően)
lA szükségpótkeréknél a gumiabroncs
oldalfalán fel van tüntetve a „TEMPO-
RARY USE ONLY” (csak ideiglenes
használatra) jelzés.
A szükségpótkereket csak ideiglene-
sen használja és csak vészhelyzet-
ben.
lMindig ellenőrizze a szükségpótkerék
nyomását. ( 585. o.)
nSzükségpótkerék használatakor
(felszereltségtől függően)
Mivel a szükségpótk erék nincs a gumi-
abroncsnyomásra figyelmezető rend-
szer szelepével és je ladójával felsze-
relve, a gumiabroncsnyomásra figyel-
meztető rendszer n em figyelmeztet a
pótkerék alacsony gumiabroncsnyomá-
sára. Ha a szükség pótkereket azután
cseréli ki, hogy világítani kezd a gumiab-
roncsnyomásra figyelmeztető lámpa, a
lámpa továbbra is világítani fog.
nHa a gépjárműre szükségpótkerék
(felszereltségtől függően) van fel-
szerelve
Szükségpótkerékkel a gépjármű sza-
bad hasmagassága a szabvány kerék
esetén mérhetőhöz képest csökkenhet.
nHa havas vagy jeges úton lesz vala-
melyik első gumiabroncs defektes
(szükségpótkerékkel felszerelt gép-
járművek)
Szerelje a szükség pótkereket az egyik
hátsó kerék helyére. Hajtsa végre a
következő művelete ket, majd szereljen
hóláncot az első kerekekre:
1 Valamelyik hátsó kerék helyére sze-
relje fel a szükségpótkereket.
2 Szerelje fel a leszerelt hátsó kereket
a defektes első kerék helyére.
3 Szereljen hóláncot az első gumiab-
roncsokra.
nAz emelő eltevésekor
Az emelő elrakása előtt állítsa az emelő
magasságát, hogy beférjen az emelőtar-
tóba.

559
7
7-2. Teendők szükséghelyzetben
Ha baj történik

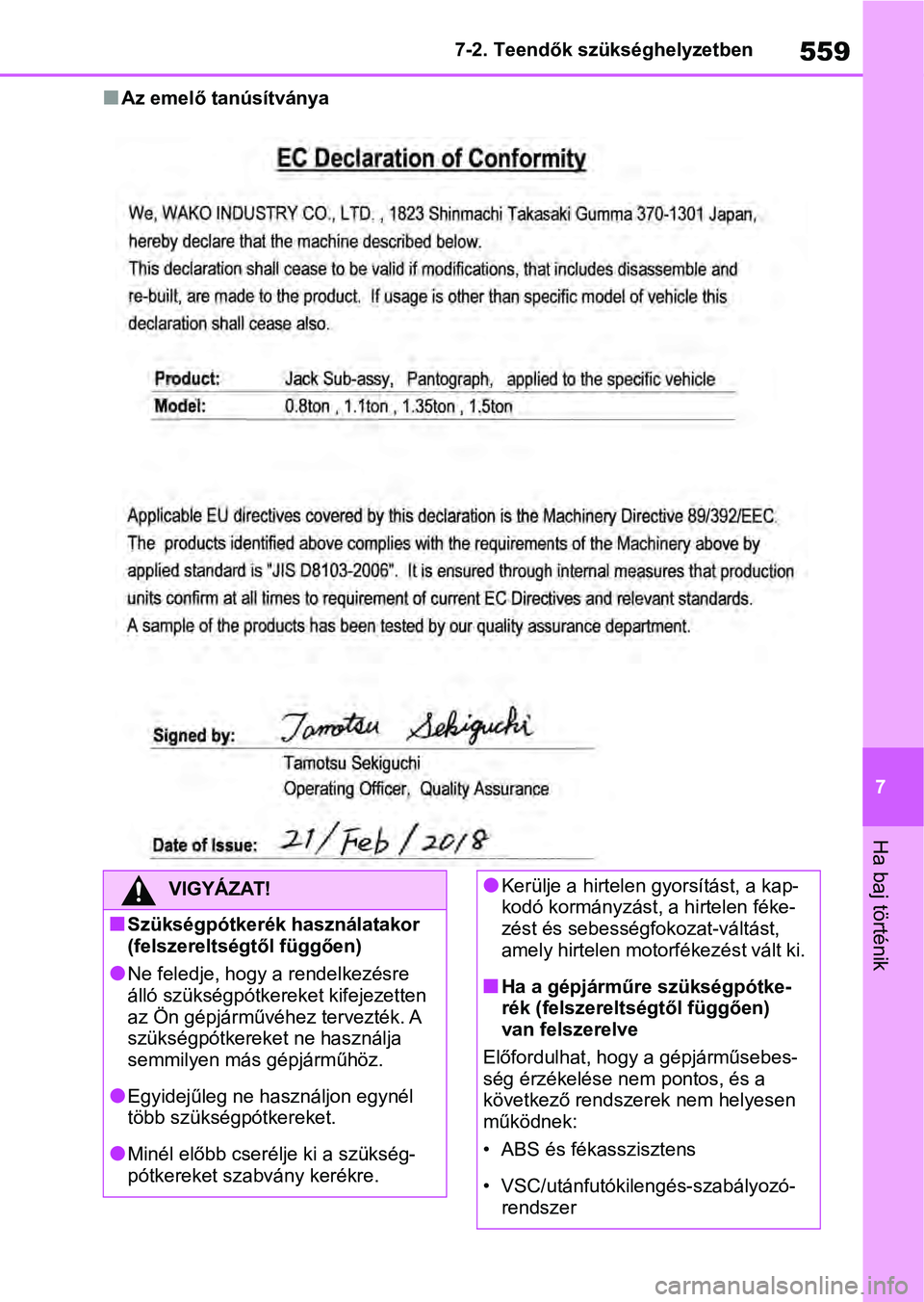

nAz emelő tanúsítványa
VIGYÁZAT!
nSzükségpótkerék használatakor
(felszereltségtől függően)
lNe feledje, hogy a rendelkezésre
álló szükségpótkere
ket kifejezetten
az Ön gépjárművéhez tervezték. A
szükségpótkereket ne használja
semmilyen más gépjárműhöz.
lEgyidejűleg ne használjon egynél
több szükségpótkereket.
lMinél előbb cseré lje ki a szükség-
pótkereket szabvány kerékre.
lKerülje a hirtelen gyorsítást, a kap-
kodó kormányzást, a hirtelen féke-
zést és sebességfokozat-váltást,
amely hirtelen motorfékezést vált ki.
nHa a gépjárműre szükségpótke-
rék (felszereltségtől függően)
van felszerelve
Előfordulhat, hogy a gépjárműsebes-
ség érzékelése nem pontos, és a
következő rendsze rek nem helyesen
működnek:
• ABS és fékasszisztens
• VSC/utánfutókilengés-szabályozó- rendszer

5607-2. Teendők szükséghelyzetben

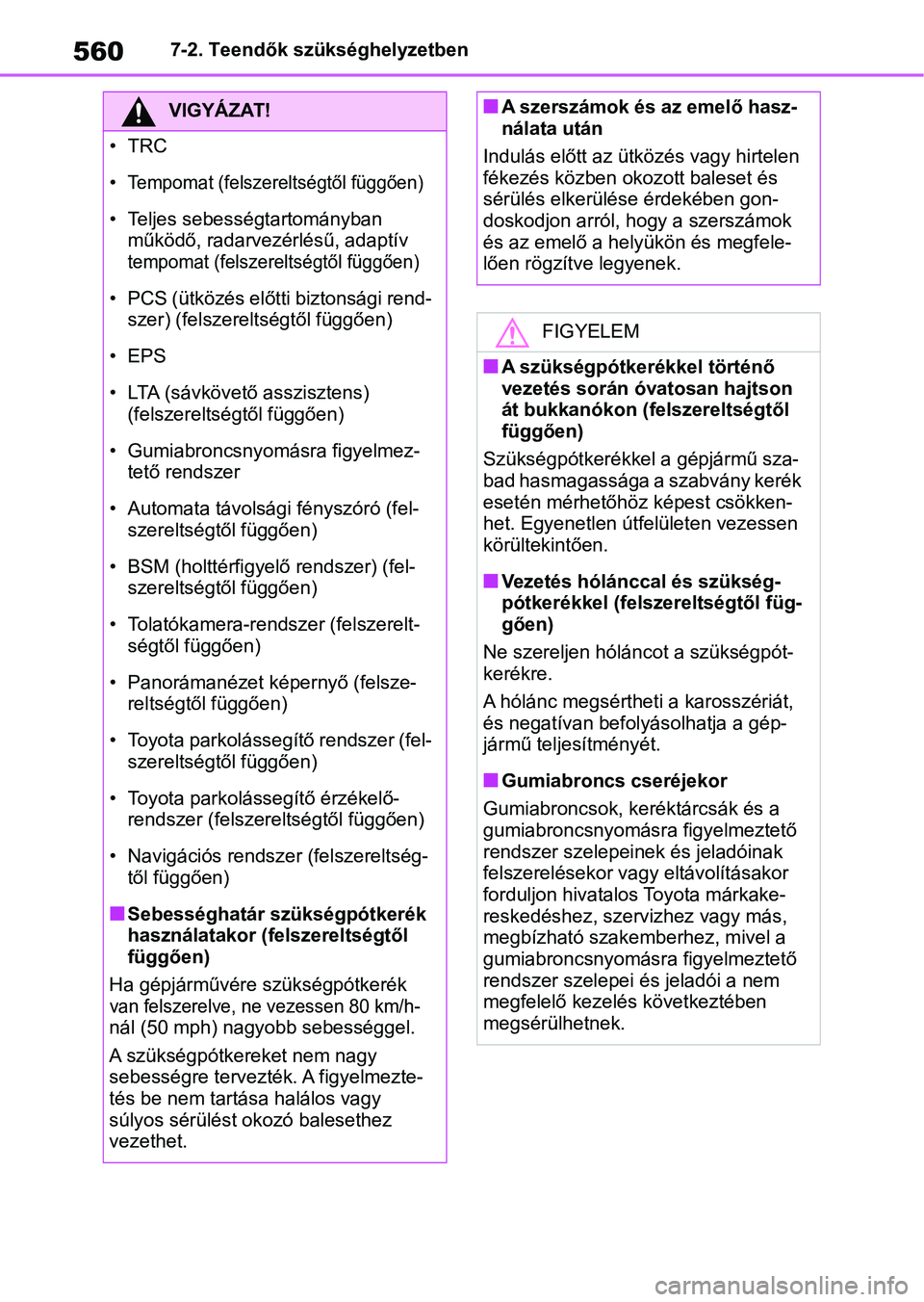

VIGYÁZAT!
•TRC
•
Tempomat (felszereltségtől függően)
• Teljes sebességtartományban működő, radarvezérlésű, adaptív
tempomat (felszereltségtől függően)
• PCS (ütközés előtti biztonsági rend-
szer) (felszerelt ségtől függően)
• EPS
• LTA (sávkövető asszisztens) (felszereltségtől függően)
• Gumiabroncsnyomásra figyelmez- tető rendszer
• Automata tá volsági fényszóró (fel-
szereltségtől függően)
• BSM (holttérfigyelő rendszer) (fel-
szereltségtől függően)
• Tolatókamera-rendszer (felszerelt- ségtől függően)
• Panorámanézet képernyő (felsze- reltségtől függően)
• Toyota parkolássegítő rendszer (fel- szereltségtől függően)
• Toyota parkolássegítő érzékelő- rendszer (felszereltségtől függően)
• Navigációs rendszer (felszereltség- től függően)
nSebességhatár szükségpótkerék
használatakor (felszereltségtől
függően)
Ha gépjárművére szükségpótkerék
van felszerelve, ne vezessen 80 km/h-
nál (50 mph) nagyobb sebességgel.
A szükségpótkereket nem nagy
sebességre tervezték. A figyelmezte-
tés be nem tartása halálos vagy
súlyos sérülést okozó balesethez
vezethet.
nA szerszámok és az emelő hasz-
nálata után
Indulás előtt az ütkö zés vagy hirtelen
fékezés közben okoz ott baleset és
sérülés elkerülése érdekében gon-
doskodjon arról, hogy a szerszámok
és az emelő a helyükön és megfele-
lően rögzítve legyenek.
FIGYELEM
nA szükségpótkerékkel történő
vezetés során óvatosan hajtson
át bukkanókon (felszereltségtől
függően)
Szükségpótkerékkel a gépjármű sza-
bad hasmagassága a szabvány kerék
esetén mérhetőhöz képest csökken-
het. Egyenetlen útfelületen vezessen
körültekintően.
nVezetés hólánccal és szükség-
pótkerékkel (felszereltségtől füg-
gően)
Ne szereljen hólánc ot a szükségpót-
kerékre.
A hólánc megsértheti a karosszériát,
és negatívan befolyásolhatja a gép-
jármű teljesítményét.
nGumiabroncs cseréjekor
Gumiabroncsok, keréktárcsák és a
gumiabroncsnyomásra figyelmeztető
rendszer szelepeinek és jeladóinak
felszerelésekor vagy eltávolításakor
forduljon hivatalos Toyota márkake-
reskedéshez, szervizhez vagy más,
megbízható szakemberhez, mivel a
gumiabroncsnyomásra figyelmeztető
rendszer szelepei é s jeladói a nem
megfelelő kezelés következtében
megsérülhetnek.
