2019 TOYOTA RAV4 Kezelési útmutató (in Hungarian)

369
4
4-5. Vezetéssegítő re
ndszerek használata
Vezetés

3704-5. Vezetéssegítő rendszerek használata

371
4
4-5. Vezetéssegítő re
ndszerek használata
Vezetés

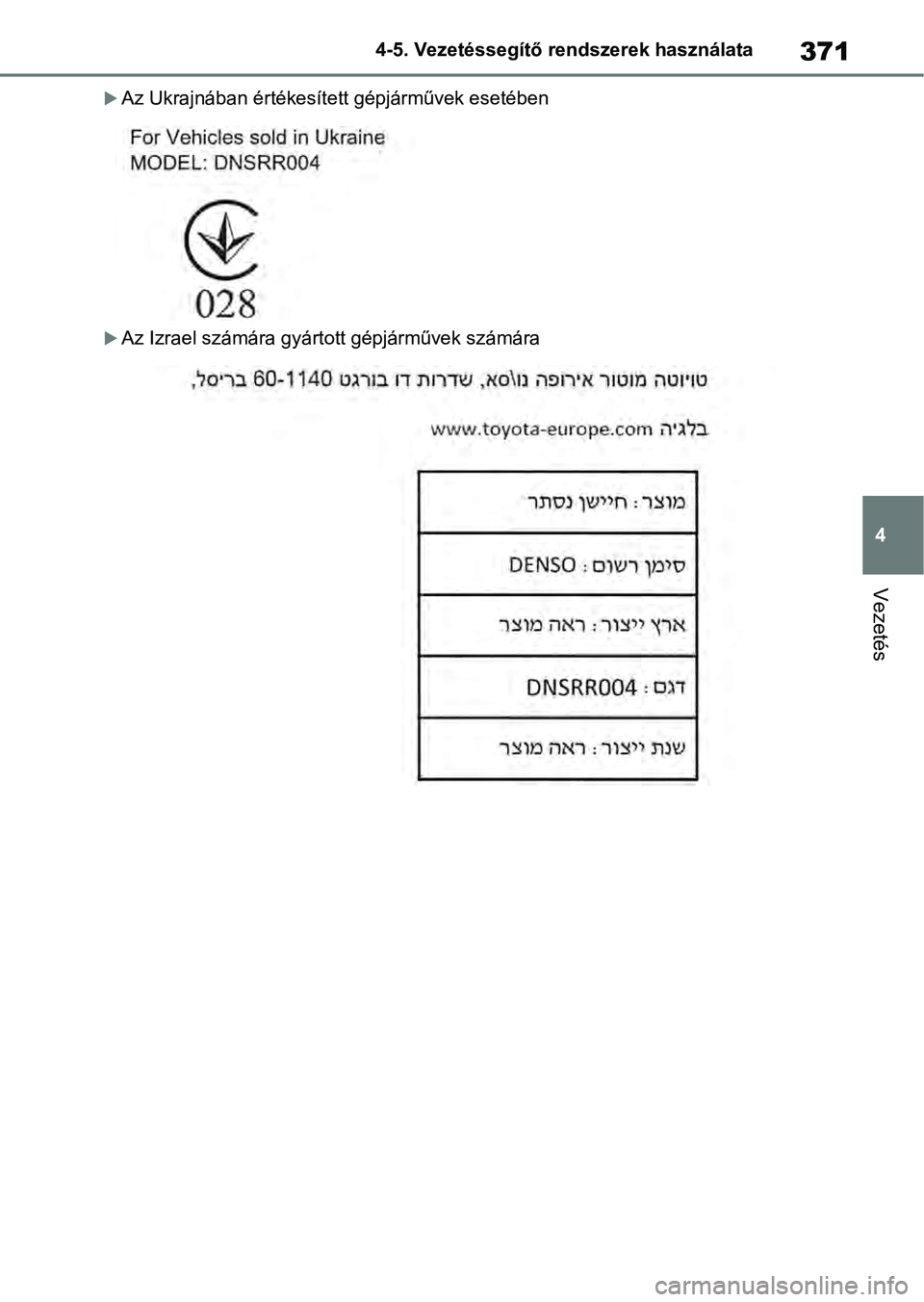

Az Ukrajnában értékesített gépjárművek esetében
Az Izrael számára gyártott gépjárművek számára

3724-5. Vezetéssegítő rendszerek használata

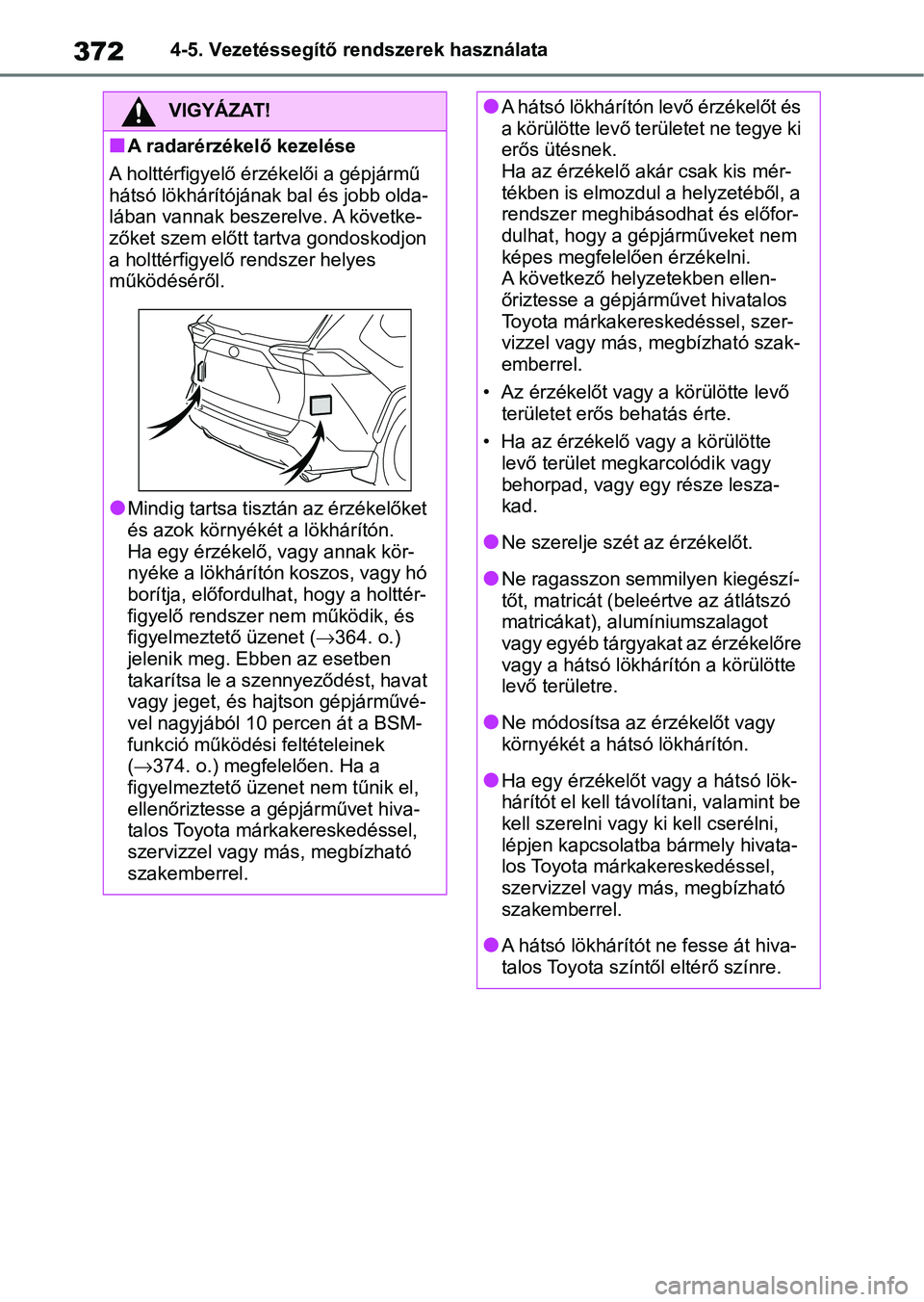

VIGYÁZAT!
nA radarérzékelő kezelése
A holttérfigyelő érzékelői a gépjármű
hátsó lökhárítójának bal és jobb olda-
lában vannak beszerelve. A követke-
zőket szem előtt tartva gondoskodjon
a holttérfigyelő rendszer helyes
működéséről.
lMindig tartsa tisztán az érzékelőket
és azok környéké t a lökhárítón.
Ha egy érzékelő, vagy annak kör-
nyéke a lökhárítón koszos, vagy hó
borítja, előfordulhat, hogy a holttér-
figyelő rendszer nem működik, és
figyelmeztető üzenet ( 364. o.)
jelenik meg. Ebben az esetben
takarítsa le a szennyeződést, havat
vagy jeget, és hajtson gépjárművé-
vel nagyjából 10 percen át a BSM-
funkció működési feltételeinek
(374. o.) megfelelően. Ha a
figyelmeztető üzenet nem tűnik el,
ellenőriztesse a gépjárművet hiva-
talos Toyota már kakereskedéssel,
szervizzel vagy más, megbízható
szakemberrel.
lA hátsó lökhárítón levő érzékelőt és
a körülötte levő területet ne tegye ki
erős ütésnek.
Ha az érzékelő akár csak kis mér-
tékben is elmozdul a helyzetéből, a
rendszer meghibásodhat és előfor-
dulhat, hogy a gépjárműveket nem
képes megfelelő en érzékelni.
A következő helyzetekben ellen-
őriztesse a gépjárművet hivatalos
Toyota márkakereskedéssel, szer-
vizzel vagy más, megbízható szak-
emberrel.
• Az érzékelőt vagy a körülötte levő területet erős behatás érte.
• Ha az érzékelő vagy a körülötte levő terület megkarcolódik vagy
behorpad, vagy egy része lesza-
kad.
lNe szerelje szét az érzékelőt.
lNe ragasszon semmilyen kiegészí-
tőt, matricát (beleé rtve az átlátszó
matricákat), alumíniumszalagot
vagy egyéb tárgyakat az érzékelőre
vagy a hátsó lökhárítón a körülötte
levő területre.
lNe módosítsa az érzékelőt vagy
környékét a hátsó lökhárítón.
lHa egy érzékelőt vagy a hátsó lök-
hárítót el kell távo lítani, valamint be
kell szerelni vagy k i kell cserélni,
lépjen kapcsolatba bármely hivata-
los Toyota márkakereskedéssel,
szervizzel vagy más, megbízható
szakemberrel.
lA hátsó lökhárítót ne fesse át hiva-
talos Toyota színt ől eltérő színre.

373
4
4-5. Vezetéssegítő re
ndszerek használata
Vezetés

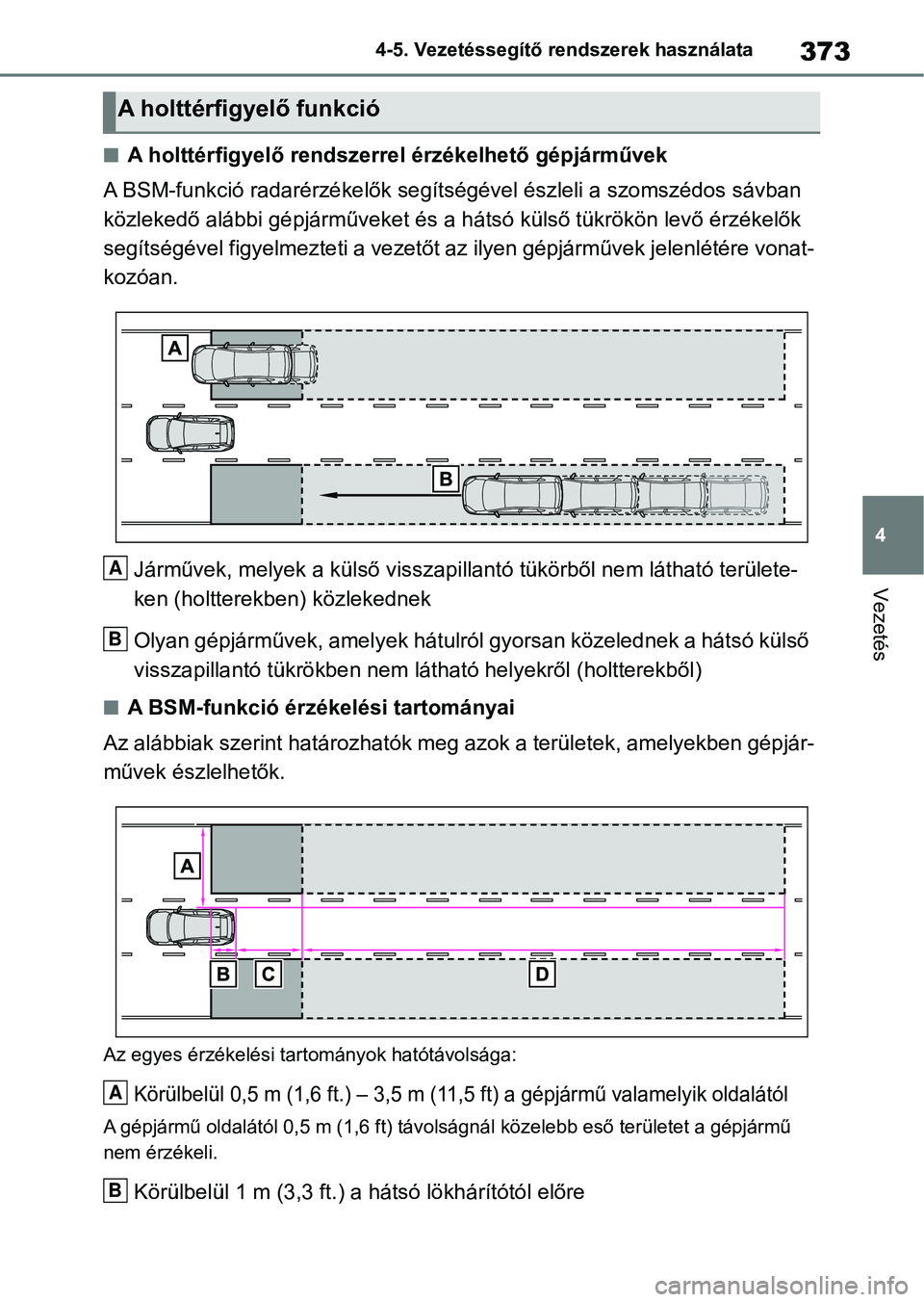

nA holttérfigyelő rendszerrel érzékelhető gépjárművek
A BSM-funkció radarérzékelők seg ítségével észleli a szomszédos sávban
közlekedő alábbi gépjárműveket és a hátsó külső tükrökön levő é rzékelők
segítségével figyelmezteti a vez etőt az ilyen gépjárművek jelenlétére vonat-
kozóan.
Járművek, melyek a külső visszap illantó tükörből nem látható területe-
ken (holtterekben) közlekednek
Olyan gépjárművek, amelyek hátulr ól gyorsan közelednek a hátsó külső
visszapillantó tükrökben nem látható helyekről (holtterekből)
nA BSM-funkció érzékelési tartományai
Az alábbiak szerint határozhatók meg azok a területek, amelyekben gépjár-
művek észlelhetők.
Az egyes érzékelési tart ományok hatótávolsága:
Körülbelül 0,5 m (1,6 ft.) – 3,5 m (11,5 ft) a gépjármű valamel yik oldalától
A gépjármű oldalától 0,5 m (1,6 ft) távolságnál közelebb eső te rületet a gépjármű
nem érzékeli.
Körülbelül 1 m (3,3 ft.) a hátsó lökhárítótól előre
A holttérfigyelő funkció
A
B
A
B

3744-5. Vezetéssegítő rendszerek használata

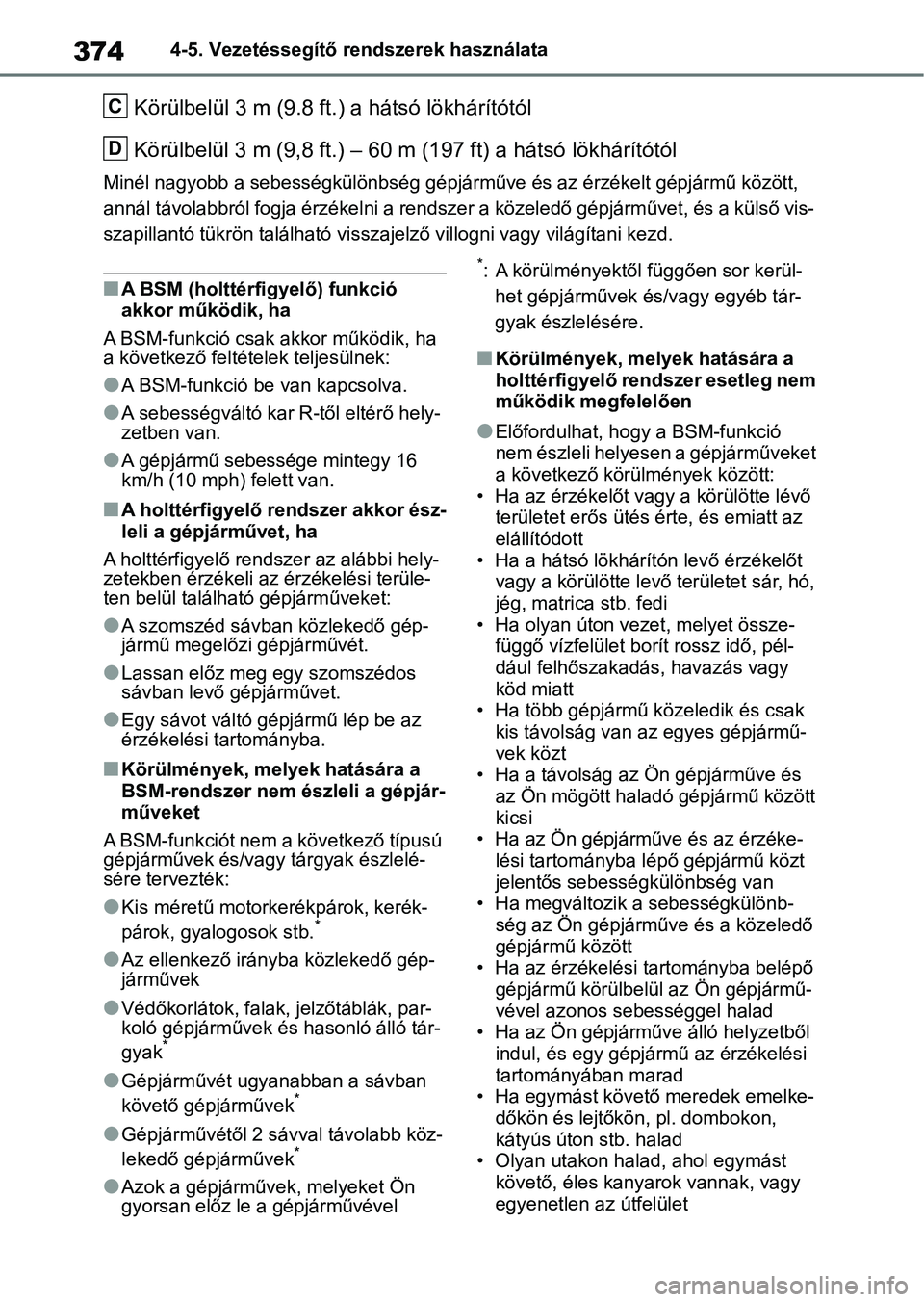

Körülbelül 3 m (9.8 ft.) a hátsó lökhárítótól
Körülbelül 3 m (9,8 ft.) – 60 m (197 ft) a hátsó lökhárítótól
Minél nagyobb a sebességkülönbség gépjárműve és az érzékelt gépjármű között,
annál távolabbról fogja érzékelni a rendszer a közeledő gépjárm űvet, és a külső vis-
szapillantó tükrön található visszajelző villogni vagy világíta ni kezd.
nA BSM (holttérfigyelő) funkció
akkor működik, ha
A BSM-funkció csak akkor működik, ha
a következő feltételek teljesülnek:
lA BSM-funkció be van kapcsolva.
lA sebességváltó kar R-től eltérő hely-
zetben van.
lA gépjármű sebessége mintegy 16
km/h (10 mph) felett van.
nA holttérfigyelő rendszer akkor ész-
leli a gépjárművet, ha
A holttérfigyelő rendszer az alábbi hely-
zetekben érzékeli az érzékelési terüle-
ten belül található gépjárműveket:
lA szomszéd sávban közlekedő gép-
jármű megelőzi gépjárművét.
lLassan előz meg egy szomszédos
sávban levő gépjárművet.
lEgy sávot váltó gépjármű lép be az
érzékelési tartományba.
nKörülmények, melyek hatására a
BSM-rendszer nem észleli a gépjár-
műveket
A BSM-funkciót nem a következő típusú
gépjárművek és/vag y tárgyak észlelé-
sére tervezték:
lKis méretű motorkerékpárok, kerék-
párok, gyalogosok stb.*
lAz ellenkező irányba közlekedő gép-
járművek
lVédőkorlátok, falak, jelzőtáblák, par-
koló gépjárművek és hasonló álló tár-
gyak
*
lGépjárművét ugyanabban a sávban
követő gépjárművek*
lGépjárművétől 2 sá vval távolabb köz-
lekedő gépjárművek*
lAzok a gépjárművek, melyeket Ön
gyorsan előz le a gépjárművével
*: A körülményektől függően sor kerül-
het gépjárművek és/vagy egyéb tár-
gyak észlelésére.
nKörülmények, melyek hatására a
holttérfigyelő rendszer esetleg nem
működik megfelelően
lElőfordulhat, hogy a BSM-funkció
nem észleli helyesen a gépjárműveket
a következő körülmények között:
• Ha az érzékelőt vagy a körülötte lévő területet erős ütés érte, és emiatt az
elállítódott
• Ha a hátsó lökhárítón levő érzékelőt vagy a körülötte levő területet sár, hó,
jég, matrica stb. fedi
• Ha olyan úton vezet, melyet össze- függő vízfelület borít rossz idő, pél-
dául felhőszakadás , havazás vagy
köd miatt
• Ha több gépjármű közeledik és csak
kis távolság van az egyes gépjármű-
vek közt
• Ha a távolság az Ön gépjárműve és
az Ön mögött haladó gépjármű között
kicsi
• Ha az Ön gépjárműve és az érzéke-
lési tartományba lépő gépjármű közt
jelentős sebességkülönbség van
• Ha megváltozik a sebességkülönb-
ség az Ön gépjárműve és a közeledő
gépjármű között
• Ha az érzékelési tartományba belépő
gépjármű körülbelül az Ön gépjármű-
vével azonos sebességgel halad
• Ha az Ön gépjárműve álló helyzetből
indul, és egy gépjármű az érzékelési
tartományában marad
• Ha egymást követő meredek emelke-
dőkön és lejtőkön , pl. dombokon,
kátyús úton stb. halad
• Olyan utakon halad, ahol egymást
követő, éles kanyarok vannak, vagy
egyenetlen az útfelület
C
D

375
4
4-5. Vezetéssegítő re
ndszerek használata
Vezetés

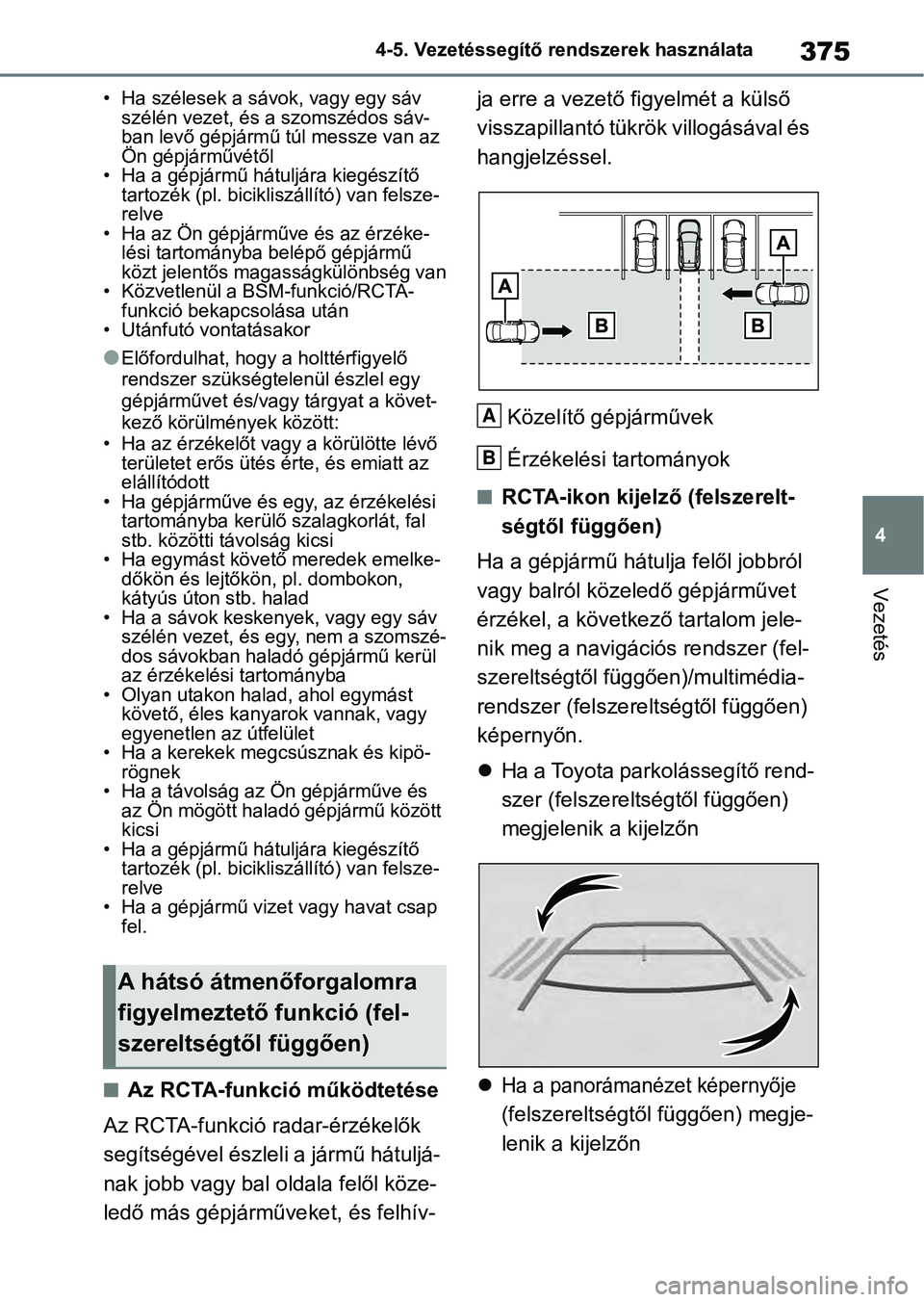

• Ha szélesek a sávok, vagy egy sáv
szélén vezet, és a szomszédos sáv-
ban levő gépjármű túl messze van az
Ön gépjárművétől
• Ha a gépjármű hátuljára kiegészítő tartozék (pl. bicikli szállító) van felsze-
relve
• Ha az Ön gépjárműve és az érzéke- lési tartományba belépő gépjármű
közt jelentős magasságkülönbség van
• Közvetlenül a BSM-funkció/RCTA- funkció bekapcsolása után
• Utánfutó vontatásakor
lElőfordulhat, hogy a holttérfigyelő
rendszer szükségtelenül észlel egy
gépjárművet és/vagy tárgyat a követ-
kező körülmények között:
• Ha az érzékelőt vagy a körülötte lévő területet erős ütés érte, és emiatt az
elállítódott
• Ha gépjárműve és eg y, az érzékelési
tartományba kerülő szalagkorlát, fal
stb. közötti távolság kicsi
• Ha egymást követő meredek emelke-
dőkön és lejtőkön, pl. dombokon,
kátyús úton stb. halad
• Ha a sávok keskeny ek, vagy egy sáv
szélén vezet, és egy , nem a szomszé-
dos sávokban haladó gépjármű kerül
az érzékelési tartományba
• Olyan utakon halad , ahol egymást
követő, éles kanyarok vannak, vagy
egyenetlen az útfelület
• Ha a kerekek me gcsúsznak és kipö-
rögnek
• Ha a távolság az Ön gépjárműve és az Ön mögött haladó gépjármű között
kicsi
• Ha a gépjármű hátuljára kiegészítő tartozék (pl. bicikli szállító) van felsze-
relve
• Ha a gépjármű vizet vagy havat csap fel.
nAz RCTA-funkció működtetése
Az RCTA-funkció radar-érzékelők
segítségével észleli a jármű hátuljá-
nak jobb vagy bal oldala felől köze-
ledő más gépjárműveket, és felhív- ja erre a vezető figyelmét a külső
visszapillantó tükrök villogásával és
hangjelzéssel.
Közelítő gépjárművek
Érzékelési tartományok
nRCTA-ikon kijelző (felszerelt-
ségtől függően)
Ha a gépjármű hátulja felől jobbról
vagy balról közeledő gépjárművet
érzékel, a követke ző tartalom jele-
nik meg a navigációs rendszer (fel-
szereltségtől függő en)/multimédia-
rendszer (felszereltségtől függően)
képernyőn.
 Ha a Toyota parkolássegítő rend-
szer (felszereltségtől függően)
megjelenik a kijelzőn

Ha a panorámanézet képernyője
(felszereltségtől függően) megje-
lenik a kijelzőn
A hátsó átmenőforgalomra
figyelmeztető funkció (fel-
szereltségtől függően)
A
B

3764-5. Vezetéssegítő rendszerek használata
: Az RCTA-funkció hibásan
működik ( 364. o.)
nAz RCTA-funkció érzékelési
tartományai
Az alábbiak szerint határozhatók
meg azok a területek, amelyekben
gépjárművek észlelhetők.
A hangjelzés fel tudja hívni a vezető
figyelmét a messzebbről érkező, gyor-
sabb gépjárművekre.
Példa:
nAz RCTA-funkció akkor működik, ha
Az RCTA-rendszer csa k akkor működik,
ha a következő felté telek teljesülnek:
lAz RCTA-funkció be van kapcsolva.
lA sebességváltó kar R helyzetben van.
lA gépjármű sebessége kb. 8 km/h (5
mph) alatt van.
lA közeledő gépjármű sebessége
megközelítőleg 8 km /h (5 mph) és 28
km/h (17 mph) között van.
nA figyelmeztetés hangerejének
beállítása
A hangjelzés hangereje beállítható a
többfunkciós információs kijelzőn.
( 150. o.)
nKörülmények, melyek hatására az
RCTA-funkció nem észleli a gépjár-
műveket
Az RCTA-rendszert n em a következő
típusú gépjárművek és/vagy tárgyak
észlelésére tervezték.
lPontosan hátulról közeledő gépjármű-
vek
lAz Ön gépjárműve melletti parkoló-
helyre tolató gépjárművek
lGépjárművek, melyeket akadályok
miatt nem észlelnek az érzékelők
lVédőkorlátok, falak, jelzőtáblák, par-
koló gépjárművek és hasonló álló tár-
gyak
*
lKis méretű motorkerékpárok, kerék-
párok, gyalogosok stb.*
lTávolodó gépjárművek
lAz Ön gépjárműve melletti parkoló-
hely felől közelítő gépjárművek*
*
: A körülményektől függően sor kerül- het gépjárművek és/vagy egyéb tár-
gyak észlelésére.
Közeledő
gépjárműSebesség
Hozzá-
vetőleges
veszélyes távolság
Gyors28 km/h (18 mph)20 m (65 ft.)
Lassú8 km/h (5 mph)5,5 m (18 ft.)
A
