2019 TOYOTA RAV4 Kezelési útmutató (in Hungarian)

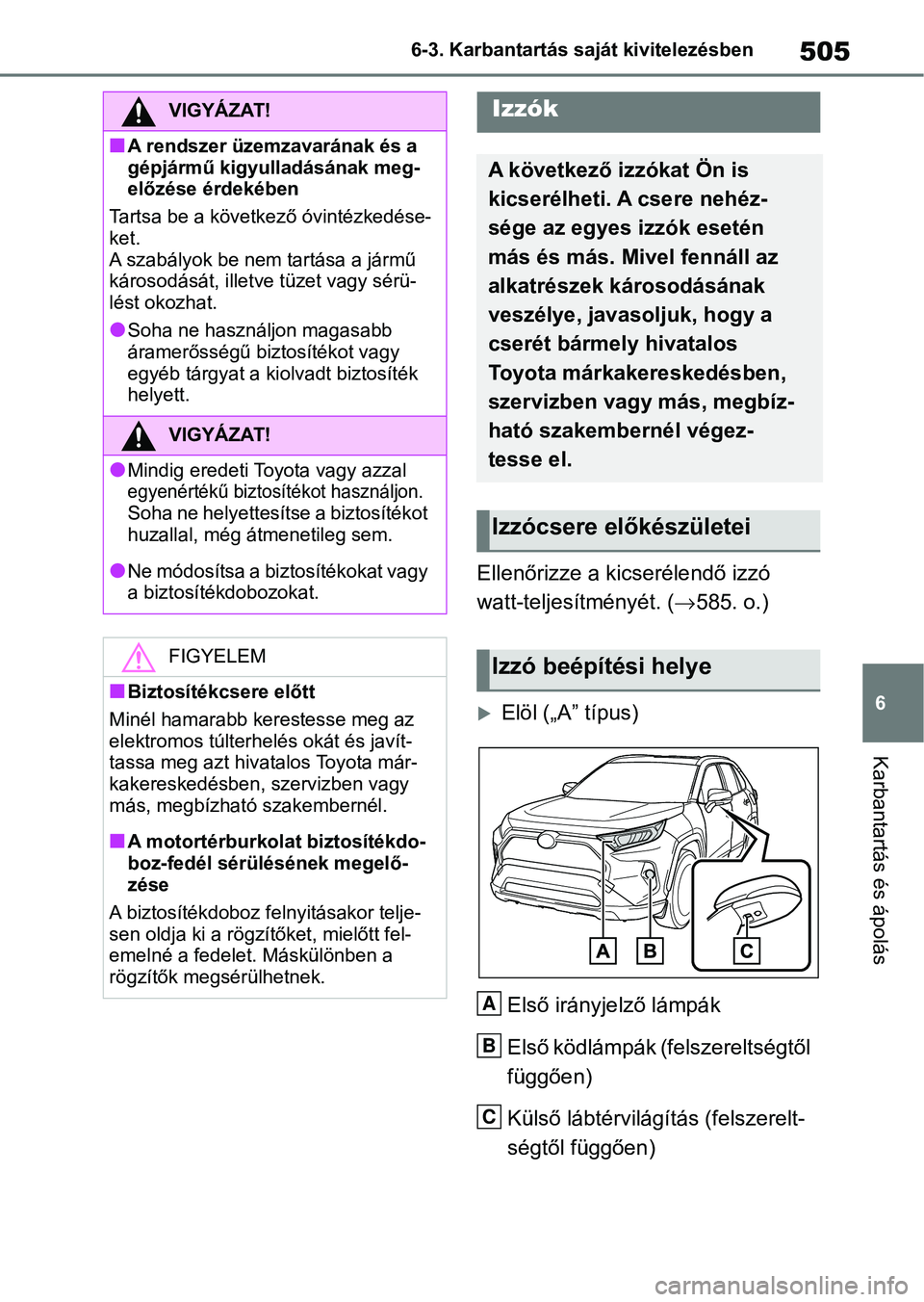

505
6
6-3. Karbantartás saját kivitelezésben
Karbantartás és ápolás
Ellenőrizze a kicserélendő izzó
watt-teljesítményét. (
585. o.)
Elöl („A” típus)
Első irányjelző lámpák
Első ködlámpák (felszereltségtől
függően)
Külső lábtérvilágítás (felszerelt-
ségtől függően)
VIGYÁZAT!
nA rendszer üzemzavarának és a
gépjármű kigyulladásának meg-
előzése érdekében
Tartsa be a követk ező óvintézkedése-
ket.
A szabályok be nem tartása a jármű
károsodását, illetve tüzet vagy sérü-
lést okozhat.
lSoha ne használjon magasabb
áramerősségű biztosítékot vagy
egyéb tárgyat a kiolvadt biztosíték
helyett.
VIGYÁZAT!
lMindig eredeti Toyota vagy azzal egyenértékű biztosítékot használjon.
Soha ne helyettesítse a biztosítékot
huzallal, még átmenetileg sem.
lN e m ó dos í ts a a bi z tosítékokat vagy
a biztosítékdobozokat.
FIGYELEM
nBiztosítékcsere előtt
Minél hamarabb kerestesse meg az
elektromos túlterhelés okát és javít-
tassa meg azt hiva talos Toyota már-
kakereskedésben, szervizben vagy
más, megbízható szakembernél.
nA motortérburkolat biztosítékdo-
boz-fedél sérülésének megelő-
zése
A biztosítékdoboz felnyitásakor telje-
sen oldja ki a rögzí tőket, mielőtt fel-
emelné a fedelet. Máskülönben a
rögzítők megsérülhetnek.
Izzók
A következő izzókat Ön is
kicserélheti. A csere nehéz-
sége az egyes izzók esetén
más és más. Mivel fennáll az
alkatrészek károsodásának
veszélye, javasoljuk, hogy a
cserét bármely hivatalos
Toyota márkakereskedésben,
szervizben vagy más, megbíz-
ható szakembernél végez-
tesse el.
Izzócsere előkészületei
Izzó beépítési helye
A
B
C

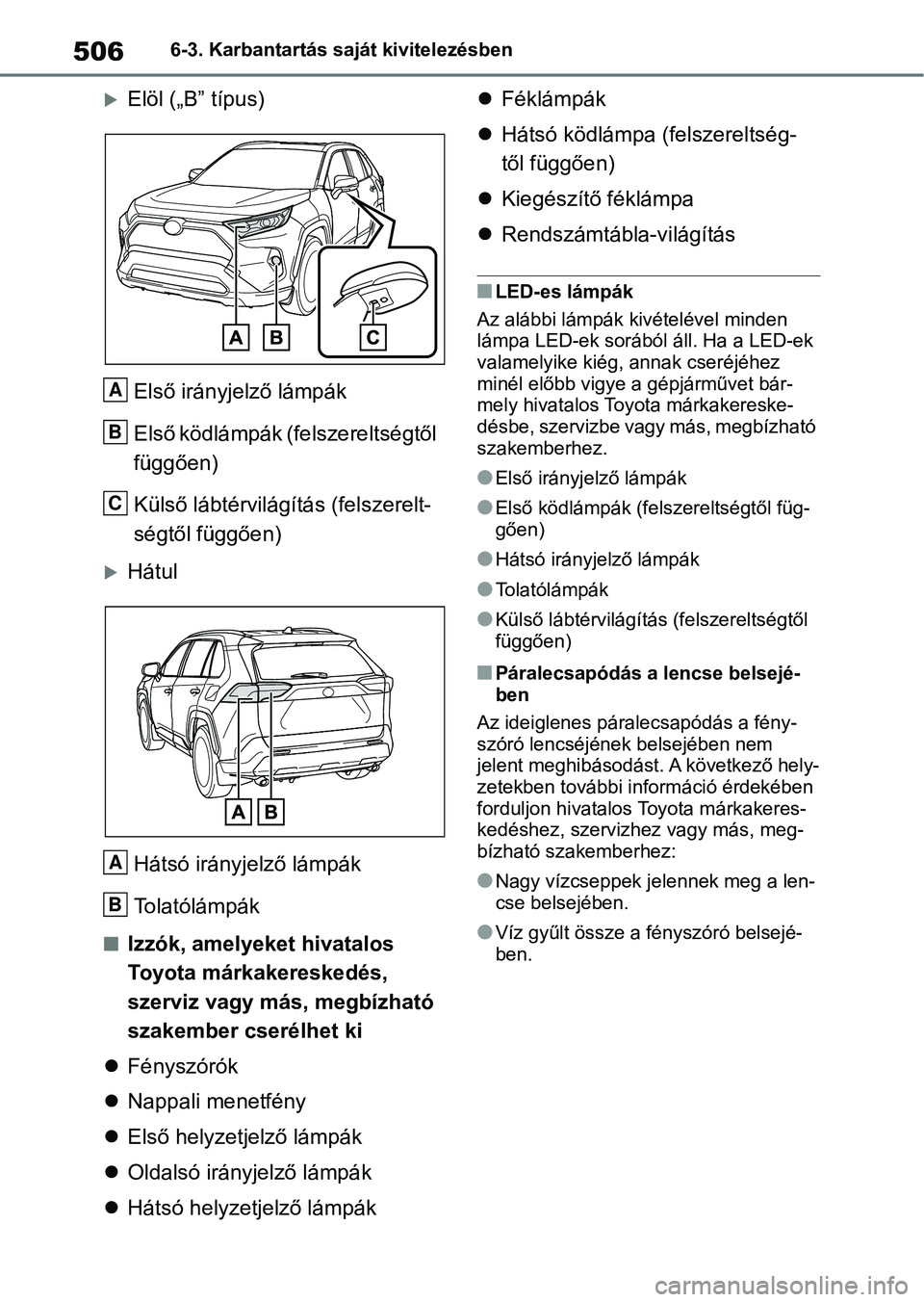

5066-3. Karbantartás saját kivitelezésben
Elöl („B” típus)Első irányjelző lámpák
Első ködlámpák (felszereltségtől
függően)
Külső lábtérvilágítás (felszerelt-
ségtől függően)
HátulHátsó irányjelző lámpák
Tolatólámpák
nIzzók, amelyeket hivatalos
Toyota márkakereskedés,
szerviz vagy más, megbízható
szakember cserélhet ki
 Fényszórók
 Nappali menetfény
 Első helyzetjelző lámpák
 Oldalsó irányjelző lámpák
 Hátsó helyzetjelző lámpák 
Féklámpák
 Hátsó ködlámpa (felszereltség-
től függően)
 Kiegészítő féklámpa
 Rendszámtábla-világítás
nLED-es lámpák
Az alábbi lámpák kivételével minden
lámpa LED-ek sorából áll. Ha a LED-ek
valamelyike kiég, annak cseréjéhez
minél előbb vigye a gépjárművet bár-
mely hivatalos Toyota márkakereske-
désbe, szervizbe vagy más, megbízható
szakemberhez.
lElső irányjelző lámpák
lElső ködlámpák (felszereltségtől füg-
gően)
lHátsó irányjelző lámpák
lTolatólámpák
lKülső lábtérvilágítás (felszereltségtől
függően)
nPáralecsapódás a lencse belsejé-
ben
Az ideiglenes páralecsapódás a fény-
szóró lencséjének belsejében nem
jelent meghibásodást. A következő hely-
zetekben további információ érdekében
forduljon hivatalos Toyota márkakeres-
kedéshez, szervizhez vagy más, meg-
bízható szakemberhez:
lNagy vízcseppek jelennek meg a len-
cse belsejében.
lVíz gyűlt össze a f ényszóró belsejé-
ben.
A
B
C
A
B

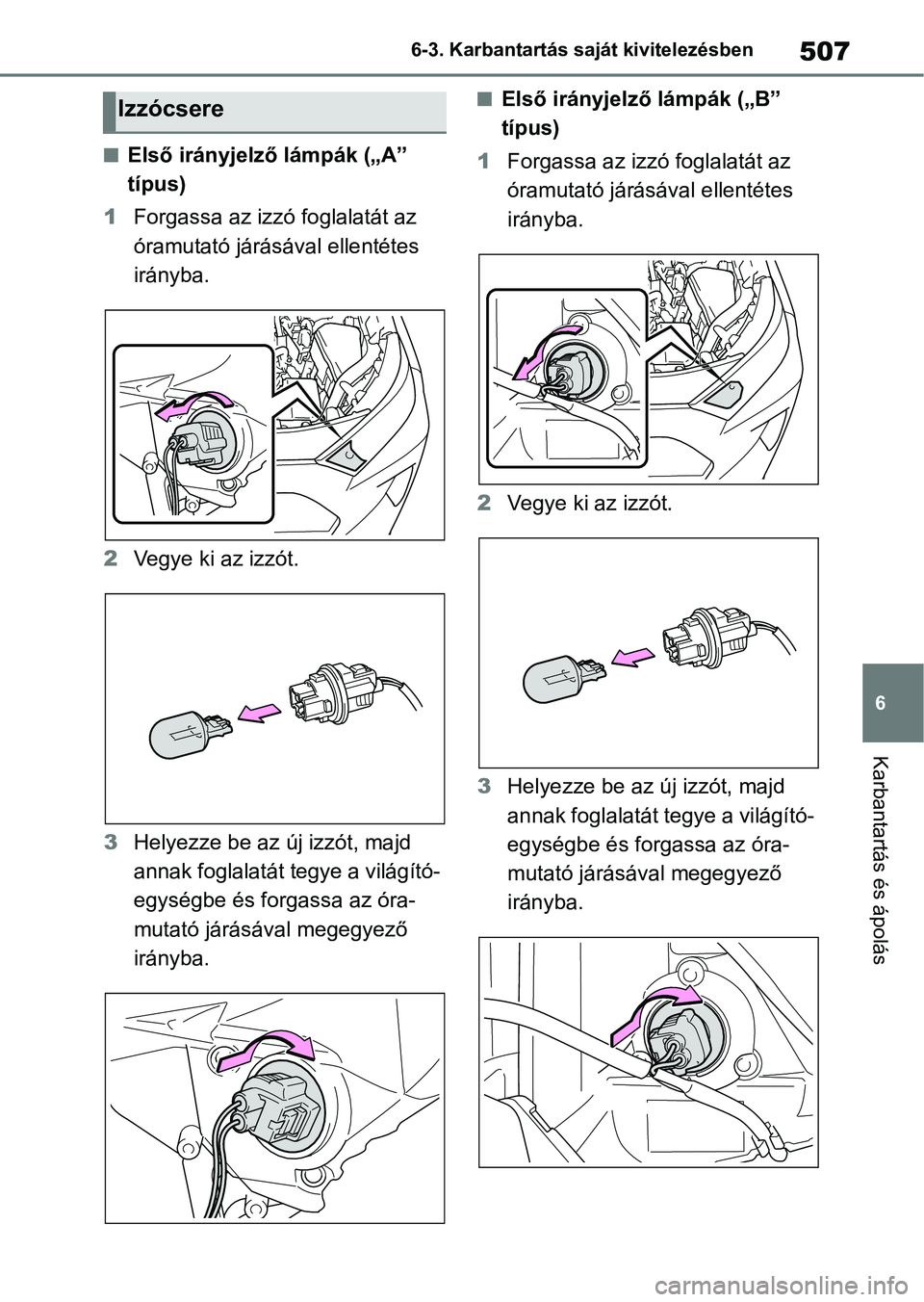

507
6
6-3. Karbantartás saját kivitelezésben
Karbantartás és ápolás
nElső irányjelző lámpák („A”
típus)
1 Forgassa az izzó foglalatát az
óramutató járásával ellentétes
irányba.
2 Vegye ki az izzót.
3 Helyezze be az új izzót, majd
annak foglalatát tegye a világító-
egységbe és forgassa az óra-
mutató járásával megegyező
irányba.
nElső irányjelző lámpák („B”
típus)
1 Forgassa az izzó foglalatát az
óramutató járásával ellentétes
irányba.
2 Vegye ki az izzót.
3 Helyezze be az új izzót, majd
annak foglalatát tegye a világító-
egységbe és forgassa az óra-
mutató járásával megegyező
irányba.Izzócsere

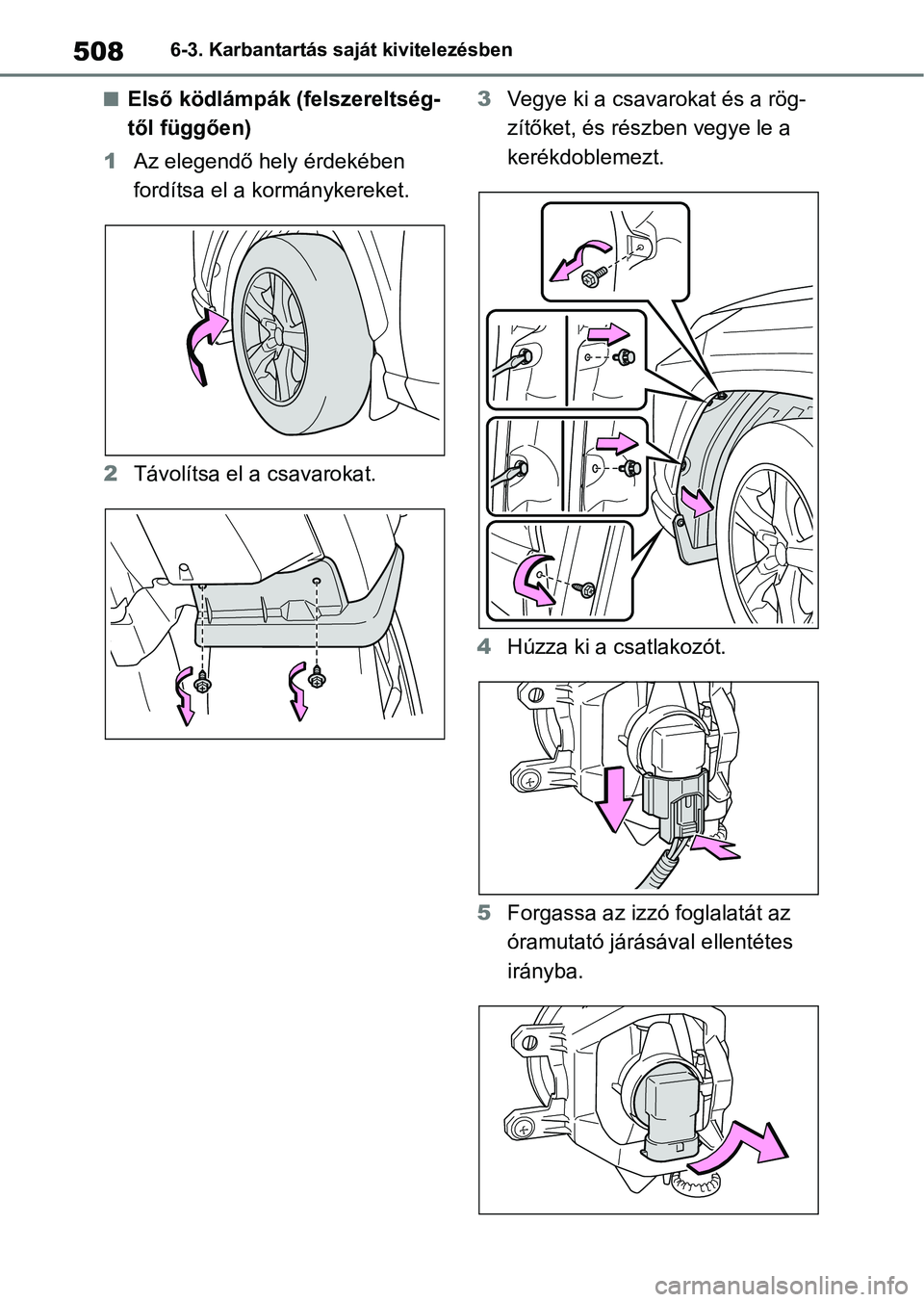

5086-3. Karbantartás saját kivitelezésben
nElső ködlámpák (felszereltség-
től függően)
1 Az elegendő hely érdekében
fordítsa el a k ormánykereket.
2 Távolítsa el a csavarokat. 3
Vegye ki a csavarokat és a rög-
zítőket, és részben vegye le a
kerékdoblemezt.
4 Húzza ki a csatlakozót.
5 Forgassa az izzó foglalatát az
óramutató járásával ellentétes
irányba.

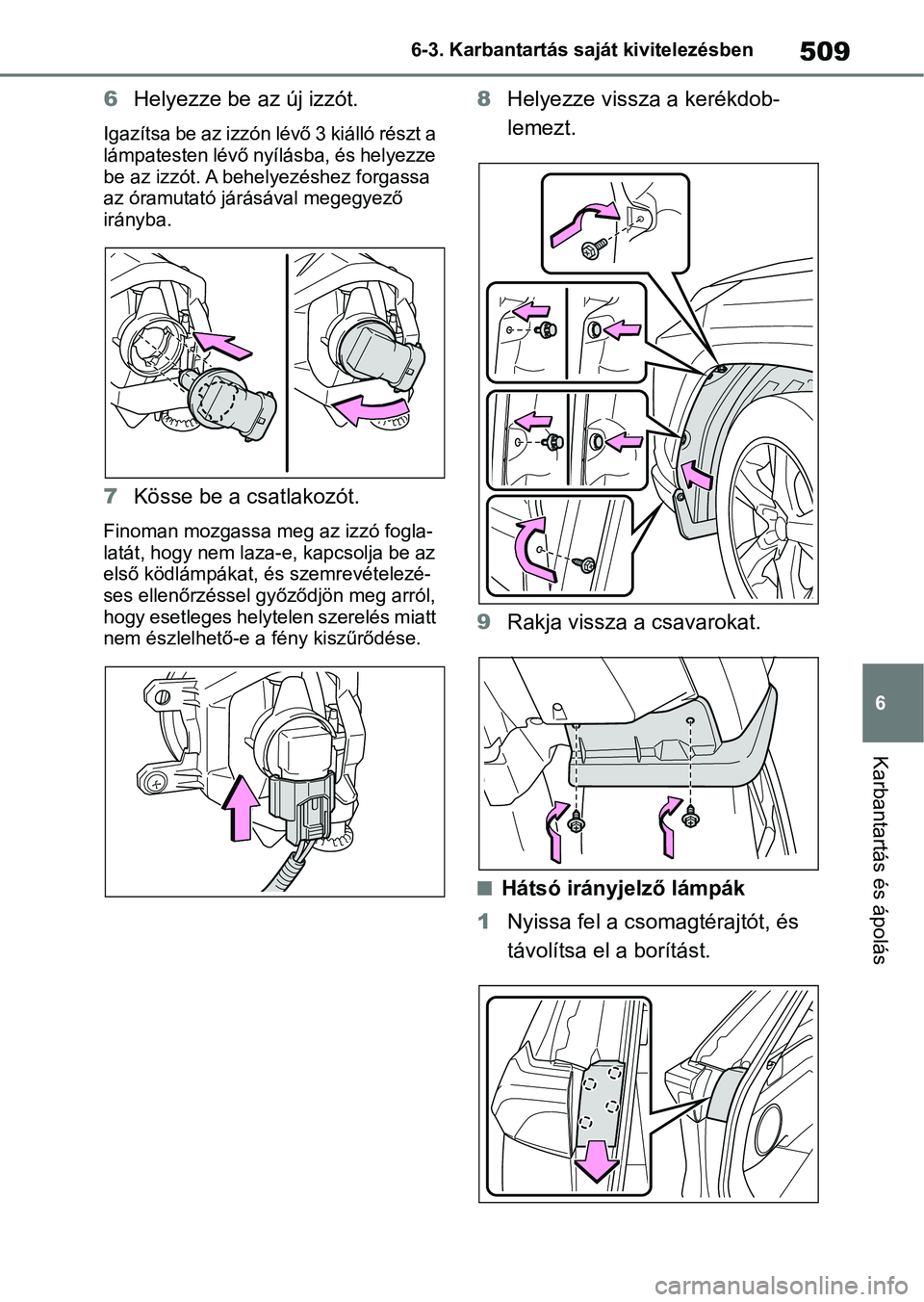

509
6
6-3. Karbantartás saját kivitelezésben
Karbantartás és ápolás
6
Helyezze be az új izzót.
Igazítsa be az izzón lévő 3 kiálló részt a
lámpatesten lévő nyí lásba, és helyezze
be az izzót. A behel yezéshez forgassa
az óramutató járásával megegyező
irányba.
7 Kösse be a csatlakozót.
Finoman mozgassa meg az izzó fogla-
latát, hogy nem laza-e, kapcsolja be az
első ködlámpákat, és szemrevételezé-
ses ellenőrzéssel győződjön meg arról,
hogy esetleges helyt elen szerelés miatt
nem észlelhető-e a fény kiszűrődése.
8Helyezze vissza a kerékdob-
lemezt.
9 Rakja vissza a csavarokat.
nHátsó irányjelző lámpák
1 Nyissa fel a csomagtérajtót, és
távolítsa el a borítást.

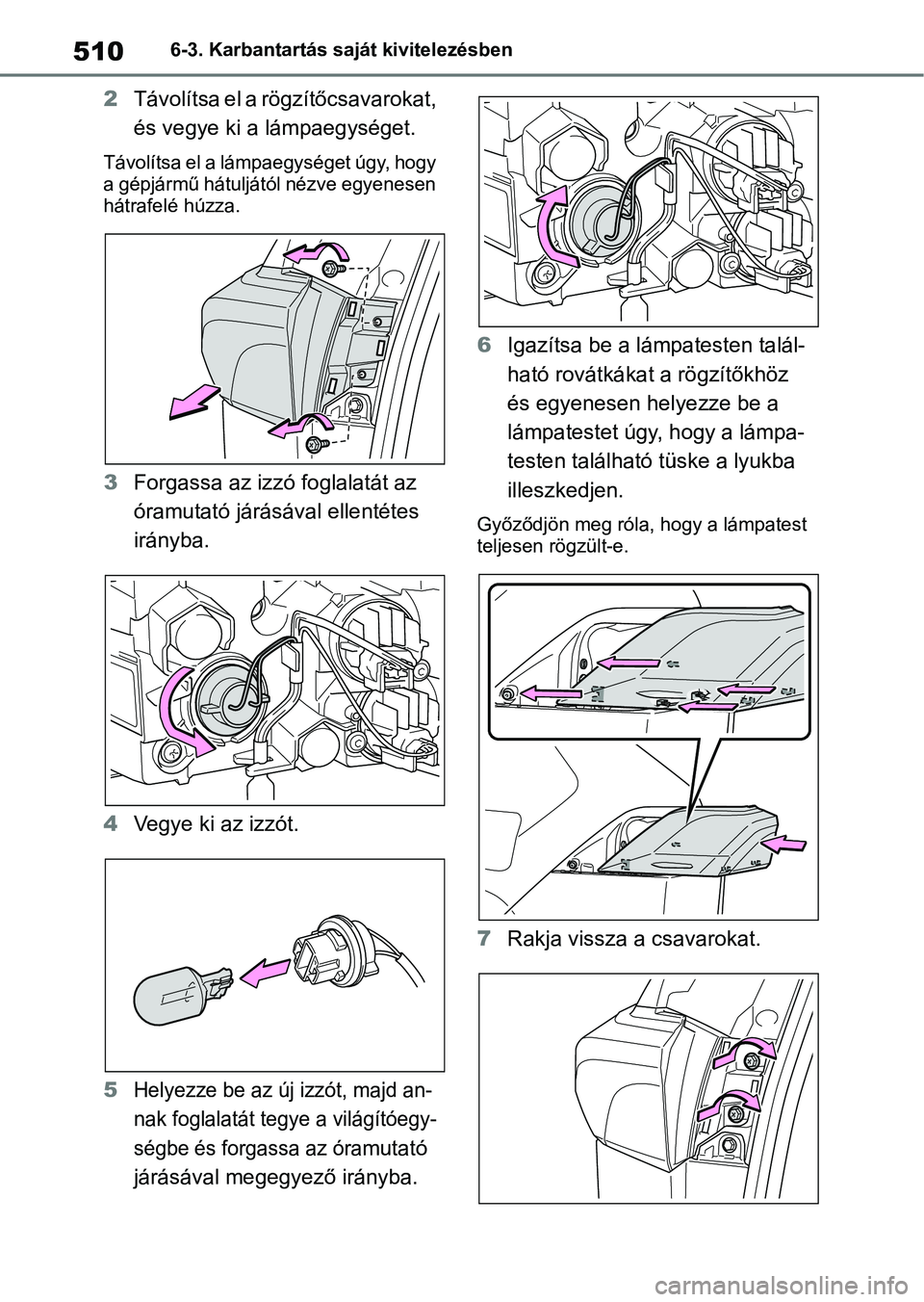

5106-3. Karbantartás saját kivitelezésben
2Távolítsa el a rögzítőcsavarokat,
és vegye ki a lámpaegységet.
Távolítsa el a lámpaegységet úgy, hogy
a gépjármű hátuljától nézve egyenesen
hátrafelé húzza.
3Forgassa az izzó foglalatát az
óramutató járásával ellentétes
irányba.
4 Vegye ki az izzót.
5
Helyezze be az új izzót, majd an-
nak foglalatát tegye a világítóegy-
ségbe és forgassa az óra
mutató
járásával megegyező irányba. 6
Igazítsa be a lámpatesten talál-
ható rovátkákat a rögzítőkhöz
és egyenesen helyezze be a
lámpatestet úgy, hogy a lámpa-
testen található tüske a lyukba
illeszkedjen.
Győződjön meg róla, hogy a lámpatest
teljesen rögzült-e.
7 Rakja vissza a csavarokat.

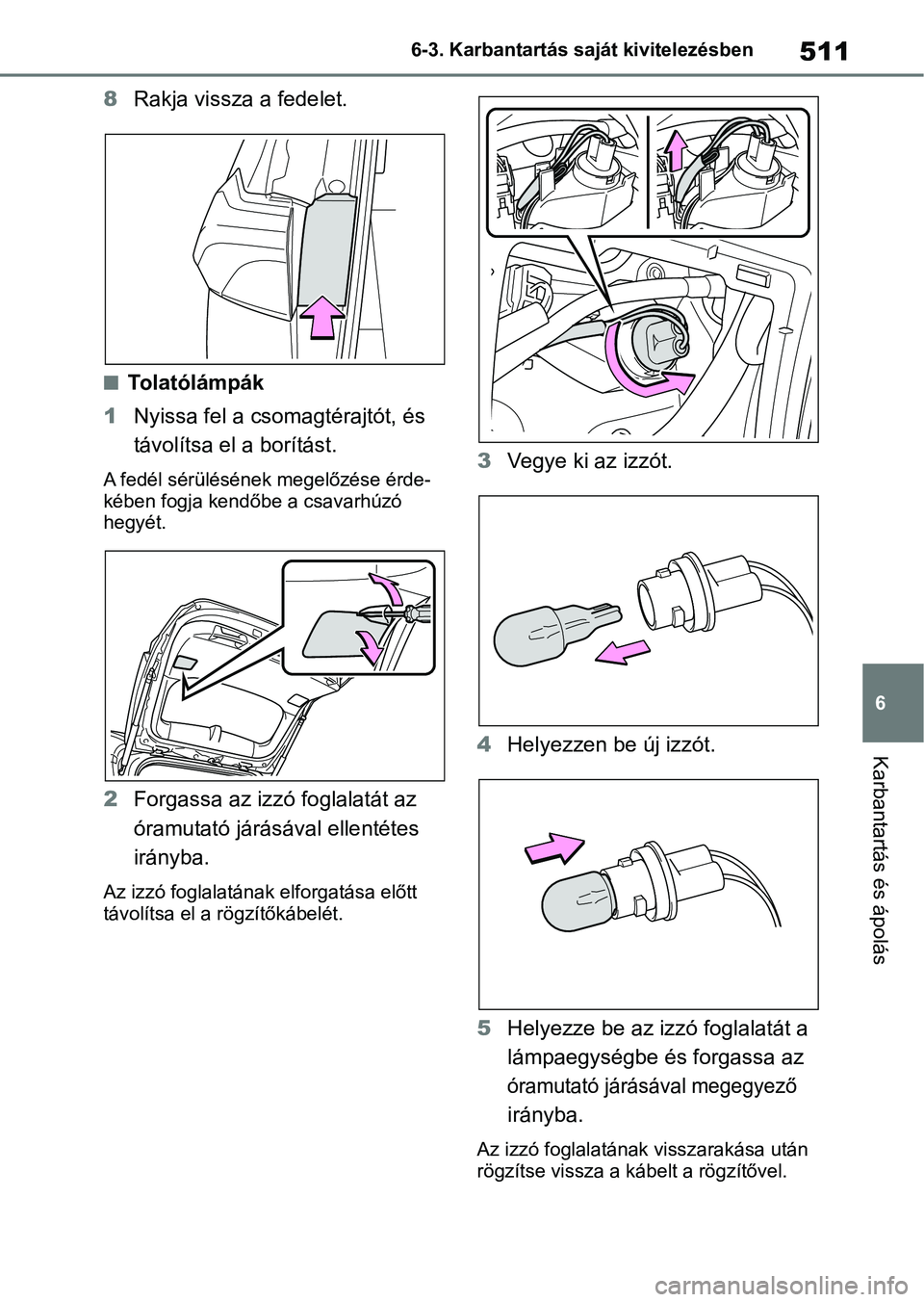

511
6
6-3. Karbantartás saját kivitelezésben
Karbantartás és ápolás
8
Rakja vissza a fedelet.
nTolatólámpák
1 Nyissa fel a csomagtérajtót, és
távolítsa el a borítást.
A fedél sérülésének megelőzése érde-
kében fogja kendőbe a csavarhúzó
hegyét.
2Forgassa az izzó foglalatát az
óramutató járásával ellentétes
irányba.
Az izzó foglalatának elforgatása előtt
távolítsa el a rögzítőkábelét.
3Vegye ki az izzót.
4 Helyezzen be új izzót.
5 Helyezze be az izzó foglalatát a
lámpaegységbe és forgassa az
óramutató járásával megegyező
irányba.
Az izzó foglalatának visszarakása után
rögzítse vissza a kábelt a rögzítővel.

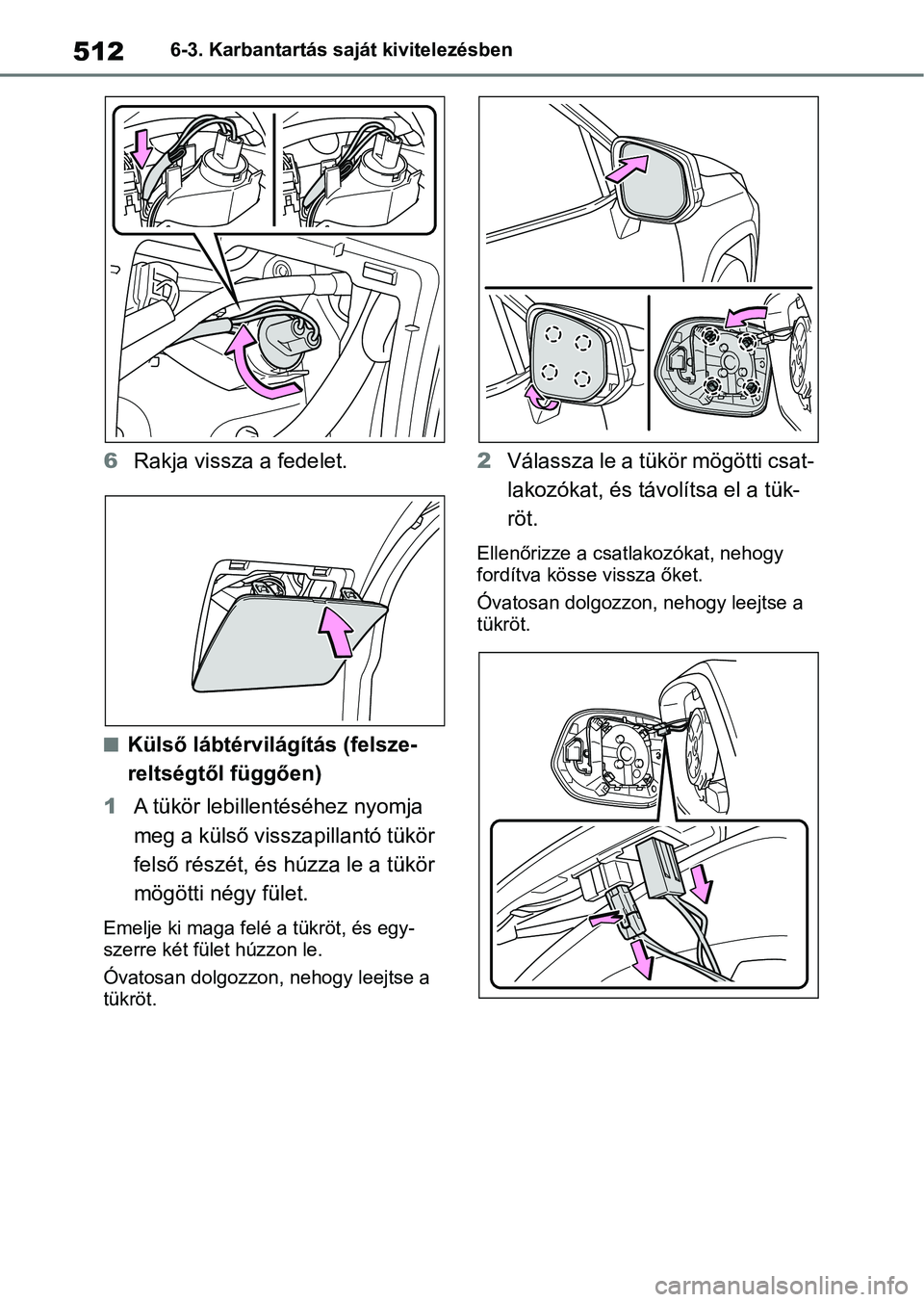

5126-3. Karbantartás saját kivitelezésben
6Rakja vissza a fedelet.
nKülső lábtérvilágítás (felsze-
reltségtől függően)
1 A tükör lebillent éséhez nyomja
meg a külső visszapillantó tükör
felső részét, és húzza le a tükör
mögötti négy fület.
Emelje ki maga felé a tükröt, és egy-
szerre két fület húzzon le.
Óvatosan dolgozzon, nehogy leejtse a
tükröt.
2 Válassza le a tükör mögötti csat-
lakozókat, és távolítsa el a tük-
röt.
Ellenőrizze a csatlakozókat, nehogy
fordítva kösse vissza őket.
Óvatosan dolgozzon, nehogy leejtse a
tükröt.
