2019 TOYOTA RAV4 Instructieboekje (in Dutch)

6569-1. Specificaties

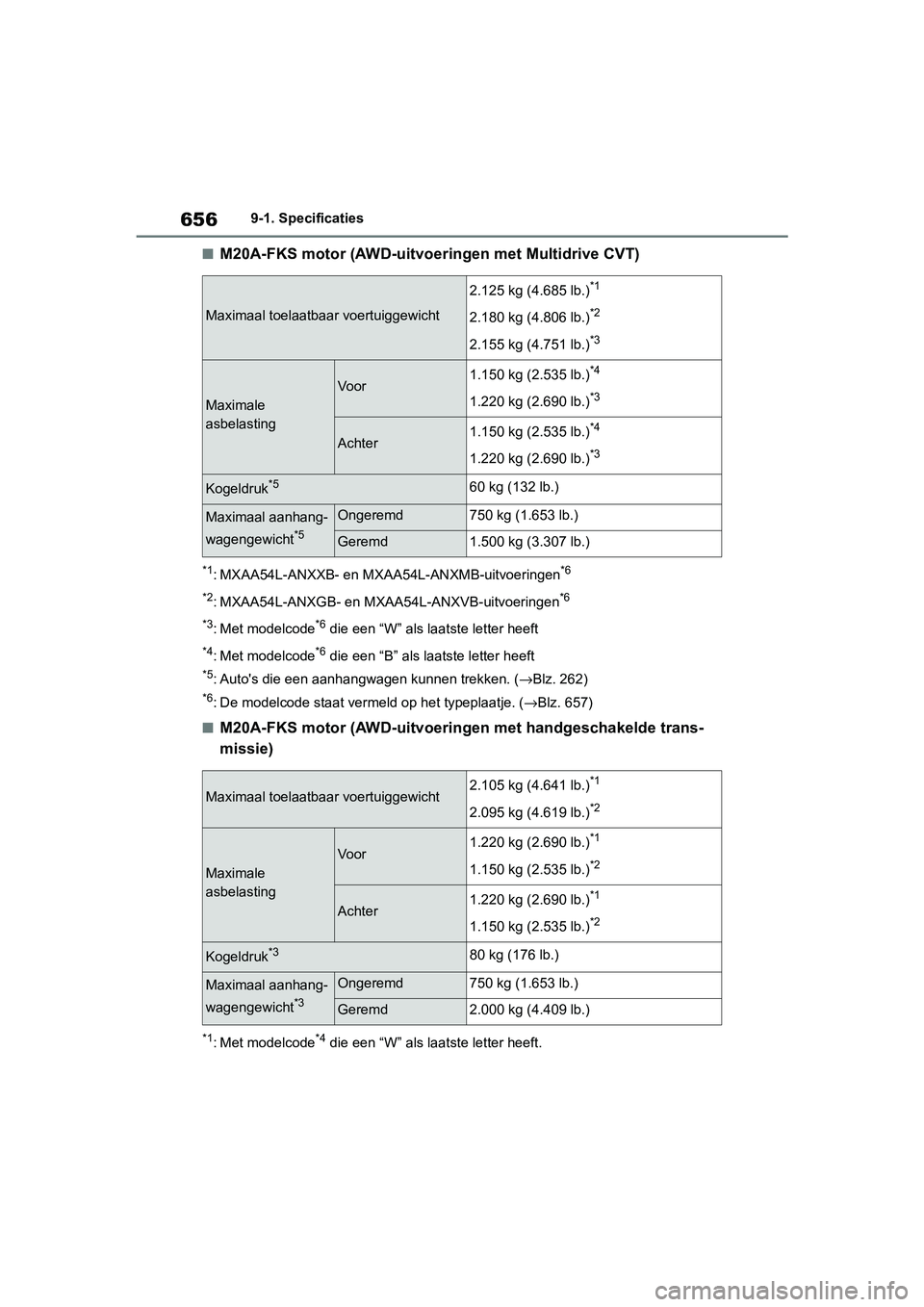

■M20A-FKS motor (AWD-uitvoeringen met Multidrive CVT)
*1: MXAA54L-ANXXB- en MXAA54L-ANXMB-uitvoeringen*6
*2
: MXAA54L-ANXGB- en MXAA54L-ANXVB-uitvoeringen*6
*3
: Met modelcode*6 die een “W” als laatste letter heeft
*4: Met modelcode*6 die een “B” als l aatste letter heeft
*5: Auto's die een aanhangwagen kunnen trekken. ( →Blz. 262)
*6: De modelcode staat vermeld op het typeplaatje. ( →Blz. 657)
■M20A-FKS motor (AWD-uitvoeringen met handgeschakelde trans-
missie)
*1: Met modelcode*4 die een “W” als laatste letter heeft.
Maximaal toelaatbaar voertuiggewicht
2.125 kg (4.685 lb.)*1
2.180 kg (4.806 lb.)*2
2.155 kg (4.751 lb.)*3
Maximale
asbelasting
Voor1.150 kg (2.535 lb.)*4
1.220 kg (2.690 lb.)*3
Achter1.150 kg (2.535 lb.)*4
1.220 kg (2.690 lb.)*3
Kogeldruk*560 kg (132 lb.)
Maximaal aanhang-
wagengewicht
*5
Ongeremd750 kg (1.653 lb.)
Geremd1.500 kg (3.307 lb.)
Maximaal toelaatbaar voertuiggewicht2.105 kg (4.641 lb.)*1
2.095 kg (4.619 lb.)*2
Maximale
asbelasting
Voor1.220 kg (2.690 lb.)*1
1.150 kg (2.535 lb.)*2
Achter1.220 kg (2.690 lb.)*1
1.150 kg (2.535 lb.)*2
Kogeldruk*380 kg (176 lb.)
Maximaal aanhang-
wagengewicht
*3
Ongeremd750 kg (1.653 lb.)
Geremd2.000 kg (4.409 lb.)
pM_RAV4_OM_OM42D03E_(EE).book Page 656 Wednesday, March 20, 2019 2:08 PM

657
9
9-1. Specificaties
Voertuigspecificaties
*2: Met modelcode*4 die een “B” als l
aatste letter heeft
*3: Auto's die een aanhangwagen kunnen trekken. ( →Blz. 262)
*4: De modelcode staat vermeld op het typeplaatje. ( →Blz. 657)

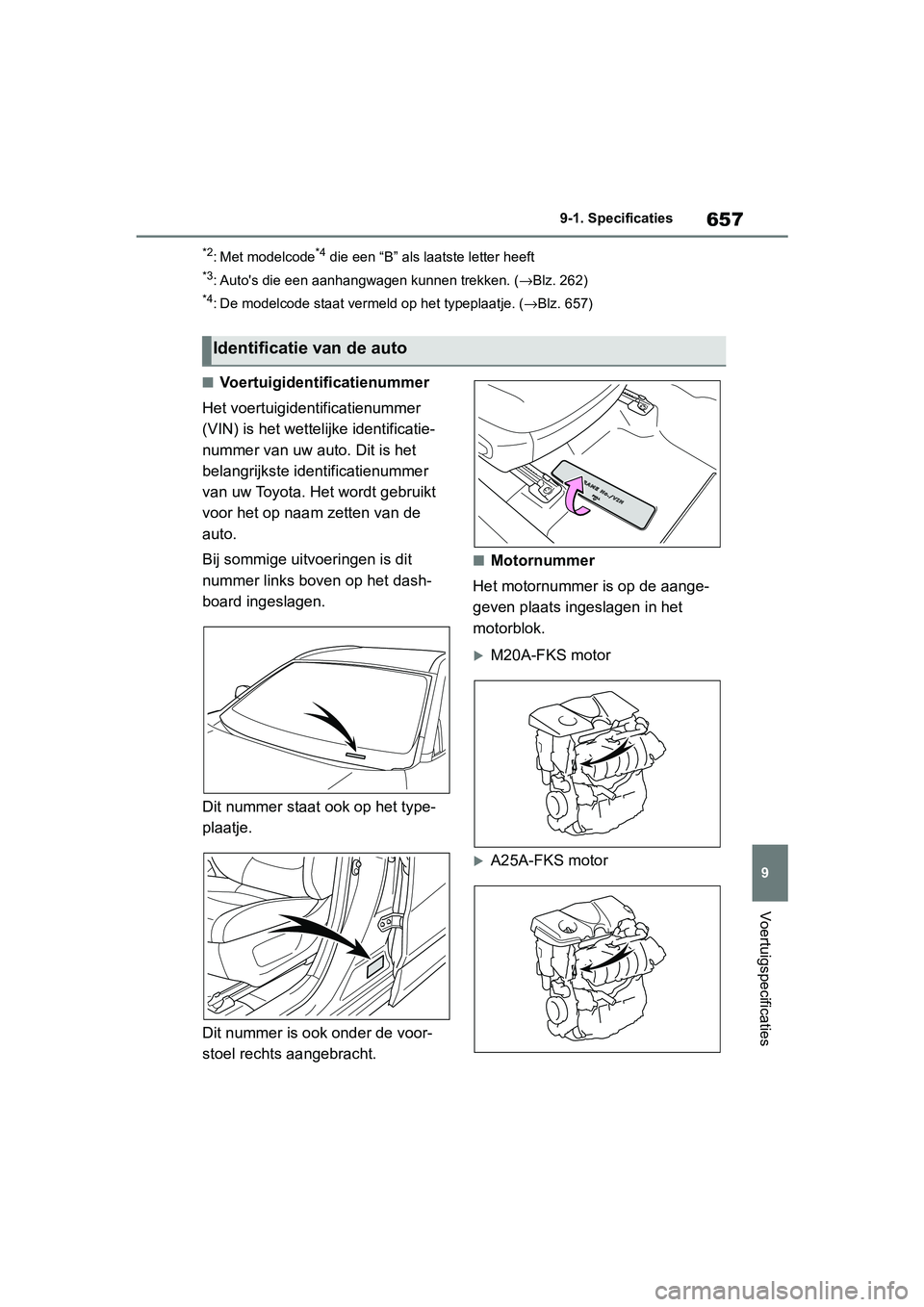

■Voertuigidentificatienummer
Het voertuigidentificatienummer
(VIN) is het wette lijke identificatie-
nummer van uw auto. Dit is het
belangrijkste ident ificatienummer
van uw Toyota. Het wordt gebruikt
voor het op naam zetten van de
auto.
Bij sommige uitvoeringen is dit
nummer links boven op het dash-
board ingeslagen.
Dit nummer staat ook op het type-
plaatje.
Dit nummer is ook onder de voor-
stoel rechts aangebracht.
■Motornummer
Het motornummer is op de aange-
geven plaats ingeslagen in het
motorblok.
M20A-FKS motor
A25A-FKS motor
Identificatie van de auto
pM_RAV4_OM_OM42D03E_(EE).book P age 657 Wednesday, March 20, 2019 2:08 PM

6589-1. Specificaties
M20A-FKS
A25A-FKS

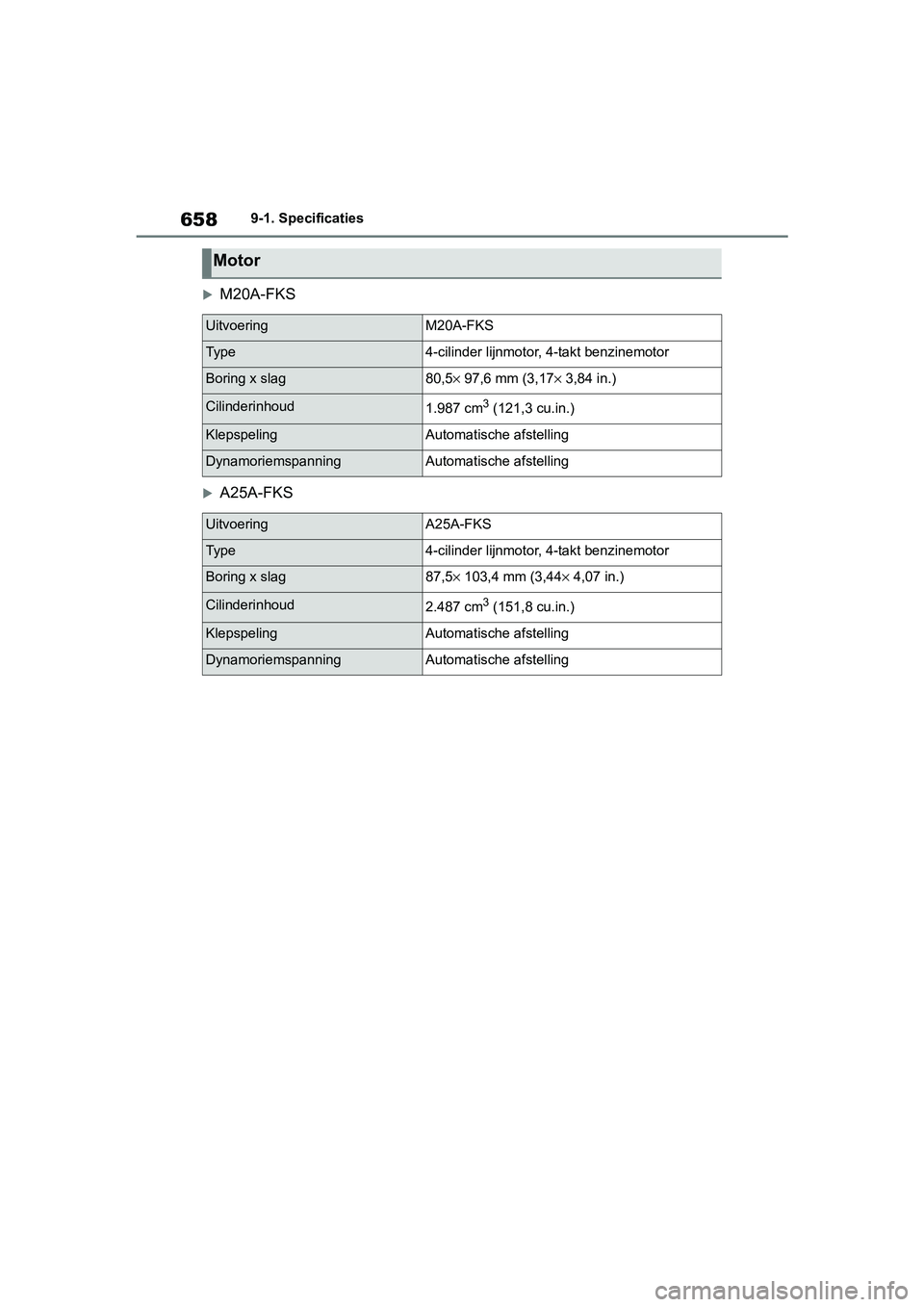

Motor
UitvoeringM20A-FKS
Ty p e4-cilinder lijnmotor, 4-takt benzinemotor
Boring x slag80,5× 97,6 mm (3,17 × 3,84 in.)
Cilinderinhoud1.987 cm3 (121,3 cu.in.)
KlepspelingAutomatische afstelling
DynamoriemspanningAutomatische afstelling
UitvoeringA25A-FKS
Ty p e4-cilinder lijnmotor, 4-takt benzinemotor
Boring x slag87,5× 103,4 mm (3,44 × 4,07 in.)
Cilinderinhoud2.487 cm3 (151,8 cu.in.)
KlepspelingAutomatische afstelling
DynamoriemspanningAutomatische afstelling
pM_RAV4_OM_OM42D03E_(EE).book P age 658 Wednesday, March 20, 2019 2:08 PM

659
9
9-1. Specificaties
Voertuigspecificaties
■Inhoud (verversen
⎯ (bij benadering)*)
*: De aangegeven hoeveelheid motoro lie is een referentiehoeveelheid voor het ver-
versen van de motorolie. Breng d e motor op bedrijfstemperatuur en zet de motor
uit, wacht ten minste 5 minute n en controleer het oliepeil met de peilstok.
■Keuze motorolie
De motor is af fab riek gevuld met
originele Toyota-motorolie. Toyota
beveelt het gebrui k van originele
Toyota-motorolie aan. Er kan ook
andere motorolie v an gelijkwaar- dige kwaliteit worden gebruikt.
Oliesoort:
0W-16:
API grade SN “Resource-Conser-
ving” multigrade-motorolie
0W-20, 5W-30 en 10W-30:

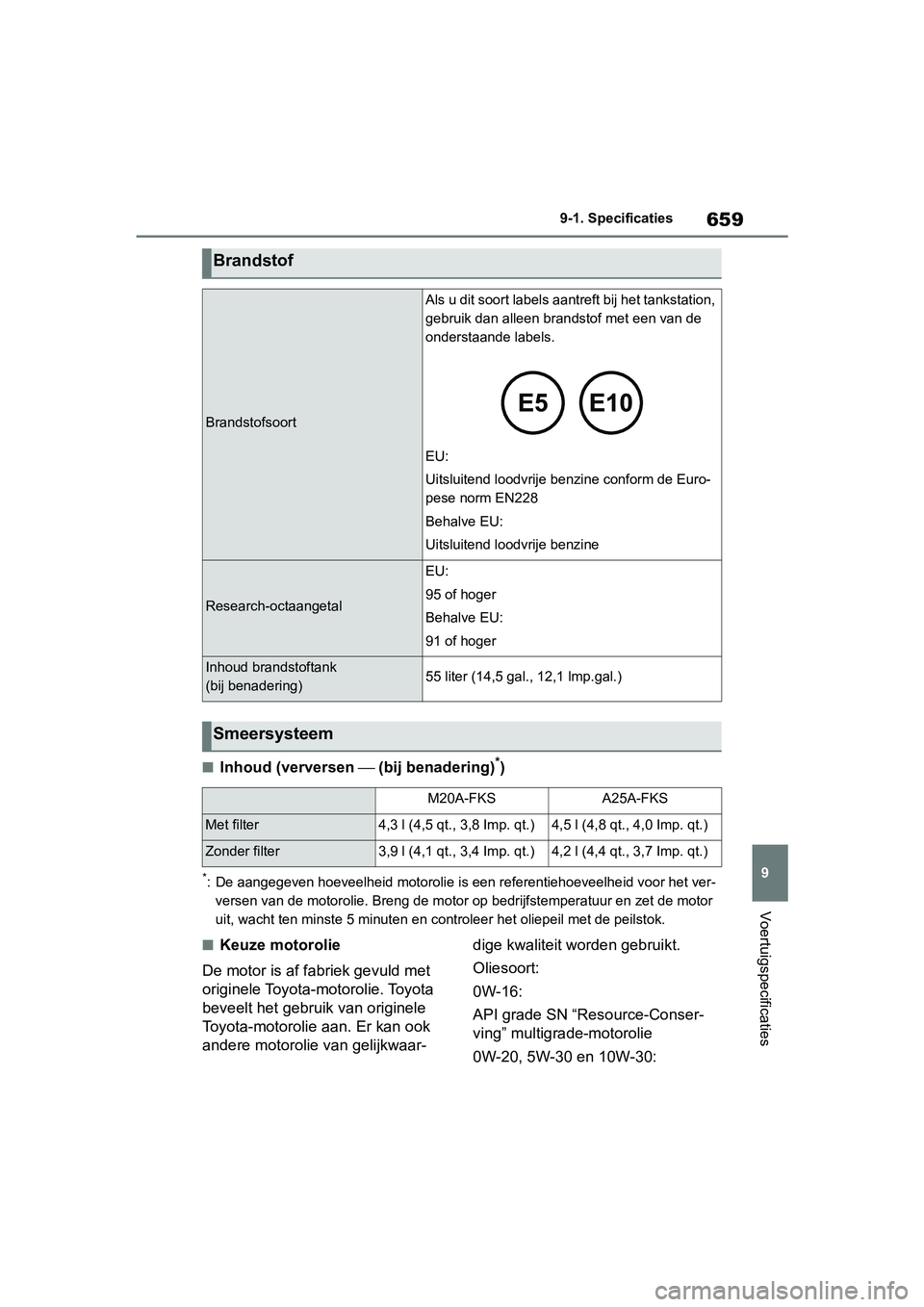

Brandstof
Brandstofsoort
Als u dit soort labels aantreft bij het tankstation,
gebruik dan alleen bran
dstof met een van de
onderstaande labels.
EU:
Uitsluitend loodvrije benzine conform de Euro-
pese norm EN228
Behalve EU:
Uitsluitend loodvrije benzine
Research-octaangetal
EU:
95 of hoger
Behalve EU:
91 of hoger
Inhoud brandstoftank
(bij benadering)55 liter (14,5 gal., 12,1 lmp.gal.)
Smeersysteem
M20A-FKSA25A-FKS
Met filter4,3 l (4,5 qt., 3,8 Imp. qt.)4,5 l (4,8 qt., 4,0 Imp. qt.)
Zonder filter3,9 l (4,1 qt., 3,4 Imp. qt.)4,2 l (4,4 qt., 3,7 Imp. qt.)
pM_RAV4_OM_OM42D03E_(EE).book P age 659 Wednesday, March 20, 2019 2:08 PM

6609-1. Specificaties
API SL “Energy-Conserving”, SM
“Energy-Conserving”, SN “Resource-
Conserving” of ILSAC multigrade-
motorolie
15W-40:
API SL, SM of SN multigrade-motor-
olie
Aanbevolen viscositeit (SAE):
Uw Toyota is af fabriek gevuld met
motorolie met een viscositeit van
SAE 0W-16. Deze motorolie is de
beste keuze voor uw auto vanwege
een laag brandstofverbruik en goede
starteigenschappen bij koud weer.
U kunt de viscositeit SAE 0W-20
gebruiken als SAE 0W-16 niet
beschikbaar is. Deze dient echter bij
de volgende verversing vervangen te
worden door SAE 0W-16.
Bij het gebruik van motorolie met een
viscositeit van SAE 10W-30 of hoger,
kan het bij extreme kou voorkomen
dat de motor moeilijk start. Daarom
wordt dan motorolie met een viscosi-
teit van SAE 0W-16, 0W-20 of 5W-30
aanbevolen.
Te verwachten temperatuurbe-
reik tot de volgende verversingAanbevolen
Viscositeit (als voorbeeld wordt hier
0W-16 gebruikt):
• Het gedeelte 0W in 0W-16 geeft
aan dat de olie ervoor zorgt dat de
motor goed start bij koud weer.
Olie met een lage waarde voor de
W zorgt dat de motor goed start bij
koud weer.
• Het gedeelte 16 in 0W-16 geeft de viscositeit van de olie weer als de
olie een hoge temperatuur heeft.
Olie met een hogere viscositeit
(hogere waarde) is mogelijk beter
geschikt wanneer met hoge snel-
heden of met veel belading wordt
gereden.
Merktekens oliekwaliteit:
Let er bij het aanschaffen van motor-
olie op of ten minste één van beide
bovenstaande symbolen op de ver-
pakking is gedrukt.
API-symbool
Bovenste deel: API SERVICE SN geeft
de kwaliteit van de motorolie aan en is
vastgesteld door API (American Petro-
leum Institute).
Middelste deel: SAE 0W-16 geeft de
viscositeit aan.
Onderste deel: In dit deel staat
“Resource-Conserving”, wat staat voor
brandstofbesparende en groene eigen-
schappen.
A
B
A
pM_RAV4_OM_OM42D03E_(EE).book P age 660 Wednesday, March 20, 2019 2:08 PM

661
9
9-1. Specificaties
Voertuigspecificaties
ILSAC-symbool
Het ILSAC-symbool (International Lubri-
cant Standardization and Approval Com-
mittee) staat op de
voorzijde van de
verpakking.
M20A-FKS motor
*: De inhoud van het koelsysteem is de referentiehoeveelheid. Als vervanging noodzakelijk is, n eem dan contact op met een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekw alificeerde en uit-
geruste deskundige.
A25A-FKS motor
*: De inhoud van het koelsysteem is de referentiehoeveelheid. Als vervanging noodzakelijk is, n eem dan contact op met een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekw alificeerde en uit-
geruste deskundige.
B
Koelsysteem
Inhoud*
Met Multidrive
CVT6,9 l (7,3 qt., 6,1 Imp.qt.)
Met hand-
geschakelde
transmissie
6,4 l (6,8 qt., 5,6 Imp.qt.)
Soort koelvloeistof
Gebruik een van de volgende middelen:
• Toyota Super Long Life Coolant
• Of een gelijkwaardig product
Gebruik niet uitsluitend kraanwater.
Inhoud*
Zonder
motorolie-
koeler
6,9 l (7,3 qt., 6,1 Imp.qt.)
Met
motorolie-
koeler
7,0 l (7,4 qt., 6,2 Imp.qt.)
Soort koelvloeistof
Gebruik een van de volgende middelen:
• Toyota Super Long Life Coolant
• Of een gelijkwaardig product
Gebruik niet uitsluitend kraanwater.
pM_RAV4_OM_OM42D03E_(EE).book P age 661 Wednesday, March 20, 2019 2:08 PM

6629-1. Specificaties
*: De inhoud is de referentiehoeveelheid.
Als vervanging noodzakelijk is, n eem dan contact op met een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekw alificeerde en uit-
geruste deskundige.

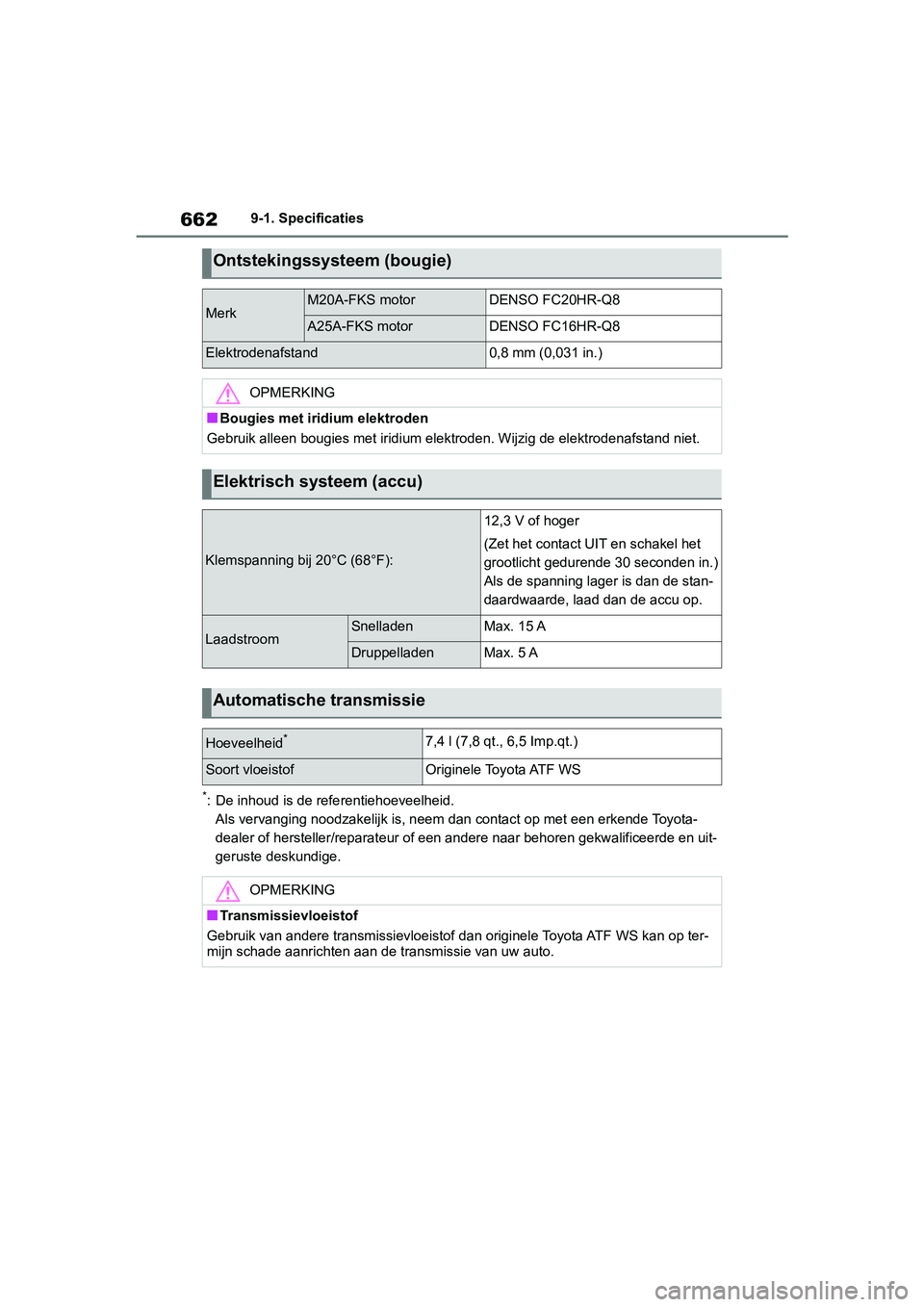

Ontstekingssysteem (bougie)
MerkM20A-FKS motorDENSO FC20HR-Q8
A25A-FKS motorDENSO FC16HR-Q8
Elektrodenafstand0,8 mm (0,031 in.)
OPMERKING
■Bougies met iridium elektroden
Gebruik alleen bougies met iridi um elektroden. Wijzig de elektrodenafstand niet.
Elektrisch systeem (accu)
Klemspanning bij 20°C (68°F):
12,3 V of hoger
(Zet het contact UIT en schakel het
grootlicht gedurende 30 seconden in.)
Als de spanning lager is dan de stan-
daardwaarde, laad dan de accu op.
LaadstroomSnelladenMax. 15 A
DruppelladenMax. 5 A
Automatische transmissie
Hoeveelheid*7,4 l (7,8 qt., 6,5 Imp.qt.)
Soort vloeistofOriginele Toyota ATF WS
OPMERKING
■Transmissievloeistof
Gebruik van andere transmissievloeistof dan originele Toyota AT F WS kan op ter-
mijn schade aanrichten aan de transmissie van uw auto.
pM_RAV4_OM_OM42D03E_(EE).book P age 662 Wednesday, March 20, 2019 2:08 PM

663
9
9-1. Specificaties
Voertuigspecificaties
*: De inhoud is de refe
rentiehoeveelheid.
Als vervanging noodzakelijk is, n eem dan contact op met een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekw alificeerde en uit-
geruste deskundige.

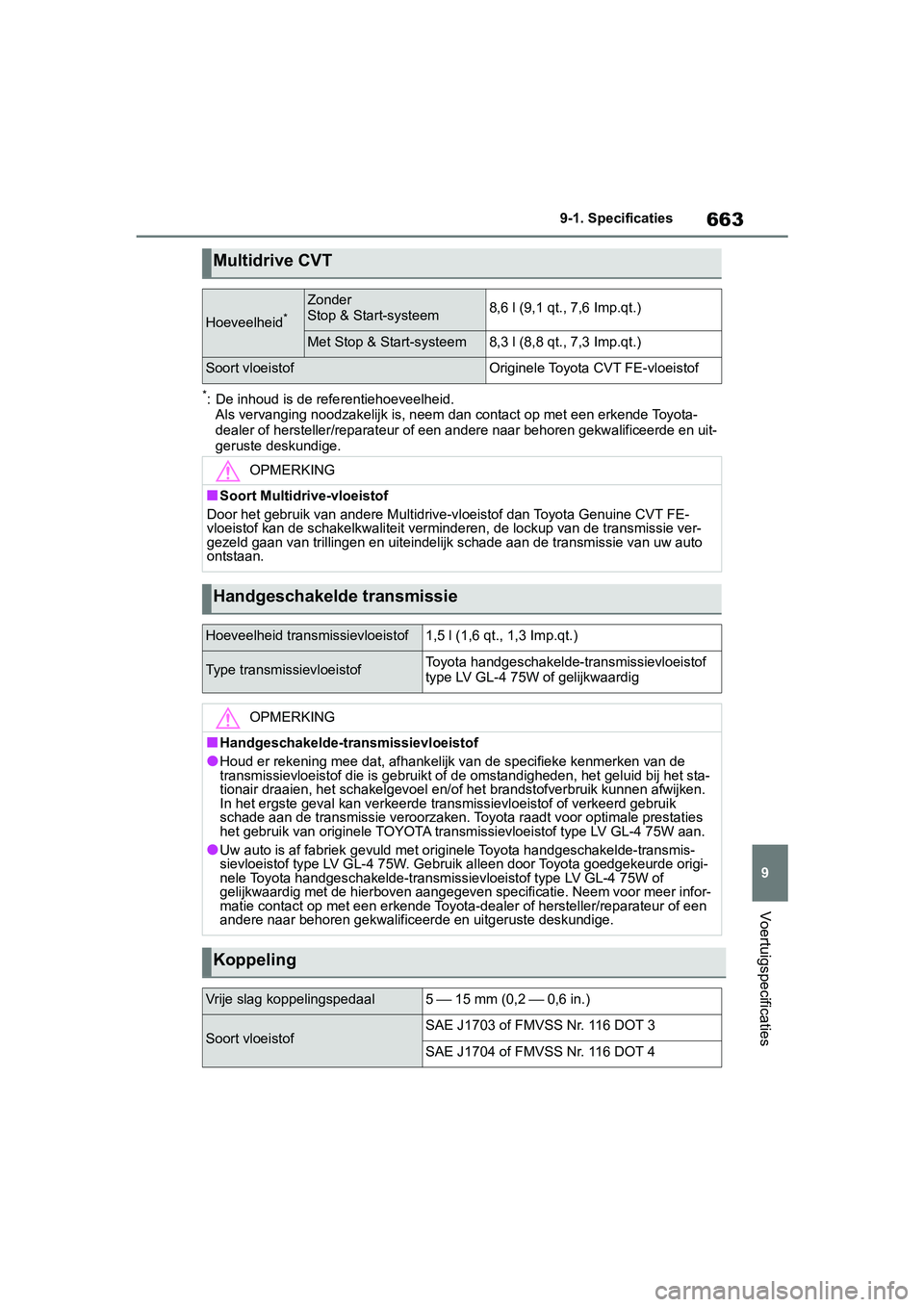

Multidrive CVT
Hoeveelheid*
Zonder
Stop & Start-systeem8,6 l (9,1 qt., 7,6 Imp.qt.)
Met Stop & Start-systeem8,3 l (8,8 qt., 7,3 Imp.qt.)
Soort vloeistofOriginele Toyota CVT FE-vloeistof
OPMERKING
■Soort Multidri ve-vloeistof
Door het gebruik van andere Mult idrive-vloeistof dan Toyota Genuine CVT FE-
vloeistof kan de schakelkwaliteit verminderen, de lockup van de transmissie ver-
gezeld gaan van trillingen en ui teindelijk schade aan de transm issie van uw auto
ontstaan.
Handgeschakelde transmissie
Hoeveelheid transmissievloeistof1,5 l (1,6 qt. , 1,3 Imp.qt.)
Type transmissievloeistofToyota handgeschakelde-transmissievloeistof
type LV GL-4 75W of gelijkwaardig
OPMERKING
■Handgeschakelde-transmissievloeistof
●Houd er rekening mee dat, afhank elijk van de specifieke kenmerken van de
transmissievloeistof die is gebruikt of de omstandigheden, het geluid bij het sta-
tionair draaien, het schakelgevo el en/of het brandstofverbruik kunnen afwijken.
In het ergste geval kan verkeerde transmissievloeistof of verkeerd gebruik
schade aan de transmissie veroorza ken. Toyota raadt voor optimale prestaties
het gebruik van originele TOYOTA transmissievloeistof type LV GL-4 75W aan.
●Uw auto is af fabriek gevuld met originele Toyota handgeschakel de-transmis-
sievloeistof type LV GL-4 75W. G ebruik alleen door Toyota goedgekeurde origi-
nele Toyota handgeschakelde-transmissievloeistof type LV GL-4 7 5W of
gelijkwaardig met de hierboven aangegeven specificatie. Neem voor meer infor-
matie contact op met een erken de Toyota-dealer of hersteller/re parateur of een
andere naar behoren ge kwalificeerde en uitgeruste deskundige.
Koppeling
Vrije slag koppelingspedaal5 ⎯ 15 mm (0,2 ⎯ 0,6 in.)
Soort vloeistofSAE J1703 of FMVSS Nr. 116 DOT 3
SAE J1704 of FMVSS Nr. 116 DOT 4
pM_RAV4_OM_OM42D03E_(EE).book P age 663 Wednesday, March 20, 2019 2:08 PM
