2884-2. Rijprocedures

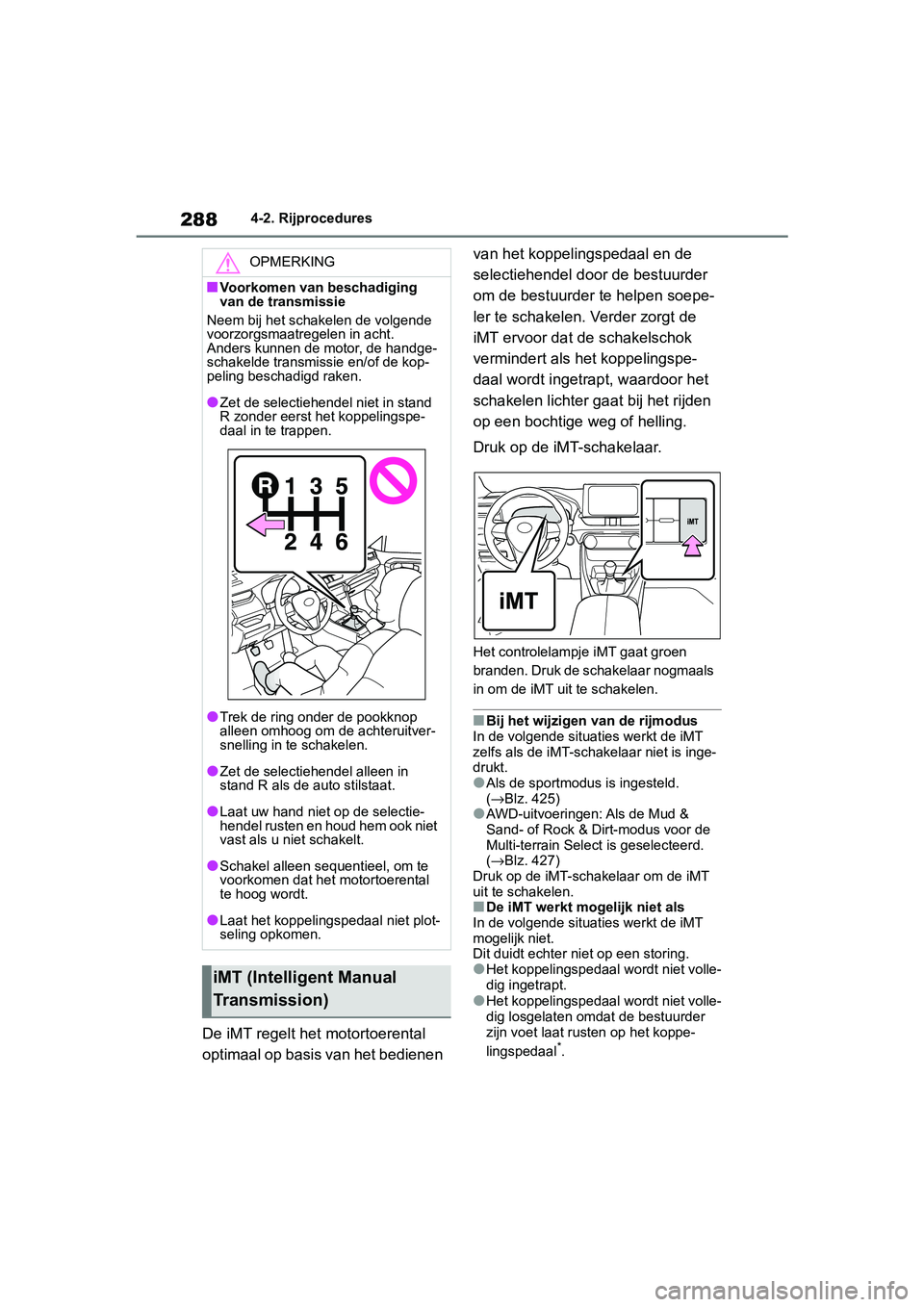

De iMT regelt het motortoerental
optimaal op basis van het bedienen van het koppelingspedaal en de
selectiehendel door de bestuurder
om de bestuurder te helpen soepe-
ler te schakelen. Verder zorgt de
iMT ervoor dat de schakelschok
vermindert als het koppelingspe-
daal wordt ingetrapt, waardoor het
schakelen lichter g
aat bij het rijden
op een bochtige weg of helling.
Druk op de iMT-schakelaar.
Het controlelampje iMT gaat groen
branden. Druk de schakelaar nogmaals
in om de iMT uit te schakelen.
■Bij het wijzigen van de rijmodus
In de volgende situaties werkt de iMT
zelfs als de iMT-schak elaar niet is inge-
drukt.
●Als de sportmodus is ingesteld.
(→Blz. 425)
●AWD-uitvoeringen: Als de Mud &
Sand- of Rock & Di rt-modus voor de
Multi-terrain Select is geselecteerd.
(→Blz. 427)
Druk op de iMT-schakelaar om de iMT
uit te schakelen.
■De iMT werkt moge lijk niet als
In de volgende situaties werkt de iMT
mogelijk niet.
Dit duidt echter ni et op een storing.
●Het koppelingspedaal wordt niet volle-
dig ingetrapt.
●Het koppelingspedaal wordt niet volle-
dig losgelaten omdat de bestuurder
zijn voet laat rusten op het koppe-
lingspedaal
*.
OPMERKING
■Voorkomen van beschadiging
van de transmissie
Neem bij het schakelen de volgende
voorzorgsmaatregelen in acht.
Anders kunnen de motor, de handge-
schakelde transmi ssie en/of de kop-
peling beschadigd raken.
●Zet de selectiehendel niet in stand
R zonder eerst het koppelingspe-
daal in te trappen.
●Trek de ring onder de pookknop
alleen omhoog om d e achteruitver-
snelling in te schakelen.
●Zet de selectiehendel alleen in
stand R als de auto stilstaat.
●Laat uw hand niet op de selectie-
hendel rusten en houd hem ook niet
vast als u niet schakelt.
●Schakel alleen sequentieel, om te
voorkomen dat het motortoerental
te hoog wordt.
●Laat het koppelingspedaal niet plot-
seling opkomen.
iMT (Intelligent Manual
Transmission)
pM_RAV4_OM_OM42D03E_(EE).book P age 288 Wednesday, March 20, 2019 2:08 PM

289
4
4-2. Rijprocedures
Rijden
●Er wordt geschakeld nadat de auto
uitgerold is met de selectiehendel in
de neutraalstand.
●Nadat het koppelingspedaal is inge-
trapt, wordt de selectiehendel gedu-
rende een lange periode niet bediend.
*: Als u na het verplaatsen van de selec-
tiehendel uw voet niet helemaal van
het koppelingspedaal haalt, werkt de
iMT mogelijk niet en kan het motortoe-
rental niet optimaal worden geregeld
voor de volgende schakelprocedure.
Laat, om de iMT te a ctiveren, het kop-
pelingspedaal compleet opkomen en
trap het weer in voor dat u de selectie-
hendel bedient.
■Als het controlelampje iMT geel
brandt
De iMT is mogelijk tijdelijk niet beschik-
baar of er is een storing aanwezig. Laat
de auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
→ Blz. 425, 430 De schakeladviesindicator helpt de
bestuurder om het brandstofver-
bruik en de uitl
aatgasemissie bin-
nen de limieten van het
motorvermogen te verlagen.
Opschakelen
Terugschakelen
■Display schakelad viesindicator
(indien aanwezig)
De schakeladviesindicator wordt moge-
lijk niet weergegeven wanneer uw voet
op het koppelingspedaal rust.
■Tijdens het rijden terwijl de schake-
ladviesindicator (indien aanwezig)
wordt weergegeven
Laat de auto niet naar voren rollen als
de selectiehendel in de neutraalstand
staat.
WAARSCHUWING
■Beperkingen van de iMT
De iMT is geen systeem dat een ver-
keerde bediening van de selectiehen-
del of het met een t e hoog toerental
draaien van de m otor voorkomt.
Afhankelijk van de situatie werkt de
iMT mogelijk niet normaal en is het
wellicht niet mogelijk om de selectie-
hendel soepel in een andere stand te
zetten. Wanneer u te veel op de iMT
vertrouwt, kan dit leiden tot een onge-
val.
Selecteren van de rijmodus
en SNOW-modus (indien
aanwezig)
Schakeladviesindicator
(indien aanwezig)
WAARSCHUWING
■Display schakelad viesindicator
(indien aanwezig)
Uit veiligheidsoverwegingen dient de
bestuurder niet uits luitend op het dis-
play te kijken. Raadpleeg het display
alleen wanneer dit veilig kan en reke-
ning houdend met de wegcondities en
de verkeersomstandigheden. Anders
kan zich een ongeval voordoen.
A
B
pM_RAV4_OM_OM42D03E_(EE).book P age 289 Wednesday, March 20, 2019 2:08 PM

2904-2. Rijprocedures

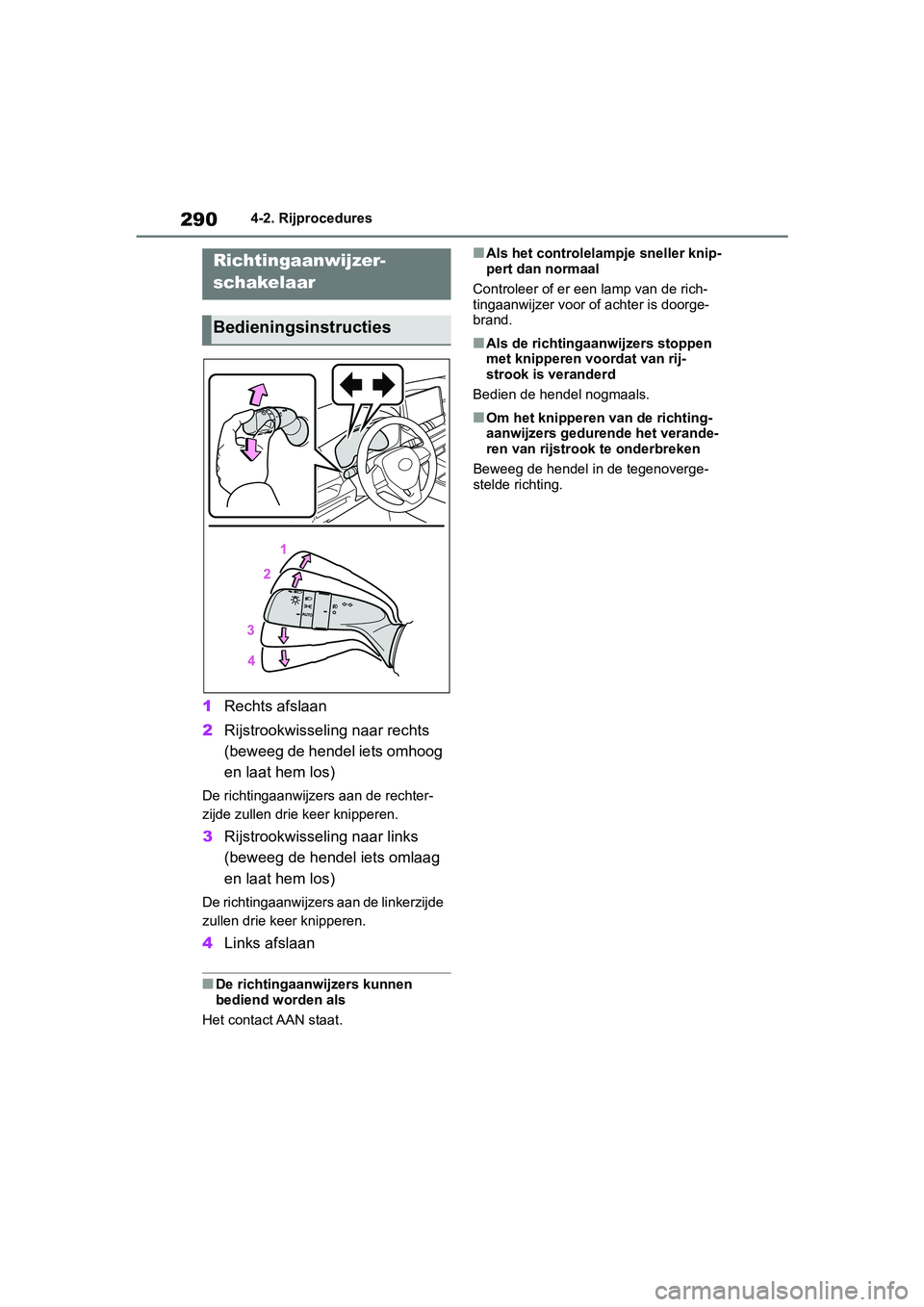

1Rechts afslaan
2 Rijstrookwisseling naar rechts
(beweeg de hendel iets omhoog
en laat hem los)
De richtingaanwijzers aan de rechter-
zijde zullen drie keer knipperen.
3Rijstrookwisseling naar links
(beweeg de hendel iets omlaag
en laat hem los)
De richtingaanwijzers aan de linkerzijde
zullen drie keer knipperen.
4Links afslaan
■De richtingaanwijzers kunnen
bediend worden als
Het contact AAN staat.
■Als het controlelampje sneller knip-
pert dan normaal
Controleer of er een lamp van de rich-
tingaanwijzer voor of achter is doorge-
brand.
■Als de richtingaanwijzers stoppen
met knipperen voordat van rij-
strook is veranderd
Bedien de hendel nogmaals.
■Om het knipperen van de richting-
aanwijzers gedurende het verande-
ren van rijstrook te onderbreken
Beweeg de hendel in de tegenoverge-
stelde richting.
Richtingaanwijzer-
schakelaar
Bedieningsinstructies
pM_RAV4_OM_OM42D03E_(EE).book P age 290 Wednesday, March 20, 2019 2:08 PM

291
4
4-2. Rijprocedures
Rijden
■Gebruik van de handmatige
modus
De parkeerrem kan handmatig wor-
den geactiveerd en gedeactiveerd.
Waarschuwingslampje parkeer-
rem
Lampje parkeerrem
1Trek aan de schakelaar om de
parkeerrem te activeren
Het waarschuwingslampje van de par-
keerrem en het lampj e van de parkeer-
rem gaan branden.
Houd de parkeerremschakelaar omhoog
getrokken als u in geval van nood de par-
keerrem tijdens het rijden moet bedienen.
2Druk op de schakelaar om de par-
keerrem te deactiveren
• Bedien de parkeerremschakelaar ter- wijl u het rempedaal intrapt.
• Functie automatisch deactiveren par- keerrem (
→Blz. 292)
Controleer of het waarschuwingslampje
van de parkeerrem en het lampje van de
parkeerrem doven.
Als het waarschuwingslampje van de
parkeerrem en het lampje van de par-
keerrem knipperen, bedien de scha-
kelaar dan nogmaals. (
→Blz. 613)
■Inschakelen van de automati-
sche modus
Houd bij stilstaande auto de parkeer-
remschakelaar omhoog getrokken
totdat een zoemer klinkt en een mel-
ding wordt weergegeven op het
multi-informatiedisplay (auto's met
automatische transmissie of Mul-
tidrive CVT) of het controlelampje
auto EPB OFF uitgaat (auto's
met handgeschakelde transmissie).
Als de automatische modus wordt
ingeschakeld, werkt de parkeerrem
als volgt.
Parkeerrem
De parkeerrem kan automa-
tisch of handmatig worden
geactiveerd en gedeactiveerd.
In de automatische modus kan
de parkeerrem automatisch
worden geactiveerd of gedeac-
tiveerd overeenkomstig de
bediening van de selectiehen-
del. Zelfs in de automatische
modus kan de parkeerrem
handmatig worden geacti-
veerd of gedeactiveerd.
Bedieningsinstructies
A
B
A
B
pM_RAV4_OM_OM42D03E_(EE).book P age 291 Wednesday, March 20, 2019 2:08 PM

2924-2. Rijprocedures
Auto's met automatische transmis-
sie of Multidrive CVT
Als de selectiehendel uit stand P
wordt gezet, wordt de parkeerrem
gedeactiveerd en gaan het waar-
schuwingslampje van de parkeer-
rem en het lampje van de
parkeerrem uit.
Als de selectiehendel in stand P
wordt gezet, wordt de parkeerrem
geactiveerd en gaan het waar-
schuwingslampje van de parkeer-
rem en het lampje van de
parkeerrem branden.
Bedien de selectiehendel bij stil-
staande auto terwijl u het rempedaal
intrapt.
Auto's met handgeschakelde
transmissie
Als de motor niet draait, wordt de par-
keerrem geactiveerd en gaan het
waarschuwingslampje van de par-
keerrem en het lampje van de par-
keerrem branden.
■Uitschakelen van de automati-
sche modus
Houd bij stilstaande auto de par-
keerremschakelaar omhoog getrok-
ken totdat een melding wordt
weergegeven op het multi-informa-
tiedisplay (auto's met automati-
sche transmissie of Multidrive CVT)
of het controlelampje auto EPB
OFF gaat branden (auto's met
handgeschakelde transmissie).
■Werking van parkeerrem
●Wanneer het contact niet AAN staat,
kunt u de parkeer rem niet met de
schakelaar deactiveren.
●Wanneer het contact niet AAN staat,
is de automatische stand (automati-
sche activering en deactivering) niet
beschikbaar.
■Functie automatisch deactiveren
parkeerrem
De parkeerrem wordt in de volgende
situaties auto matisch gedeactiveerd als
het gaspedaal langzaam wordt inge-
trapt:
●Het bestuurdersportier is gesloten
●De bestuurder draagt de veiligheids-
gordel
●De selectiehendel staat in een vooruit-
of achteruitversnelling.
●Het motorcontrolelampje of het waar-
schuwingslampje van het remsysteem
brandt niet.
Als de functie voor het automatisch
deactiveren niet werkt, deactiveer de
parkeerrem dan handmatig.
■Als “Parking Brake Temporarily
Unavailable” (parkeerrem tijdelijk
niet beschikbaar) wordt weergege-
ven op het multi-informatiedisplay
Als de parkeerrem herhaaldelijk gedu-
rende korte tijd bediend wordt, zal het
systeem de werking beperken om over-
verhitting te voorkomen. Gebruik de par-
keerrem niet als dit gebeurt. Na
ongeveer 1 minuut zal de werking weer
normaal zijn.
A
B
pM_RAV4_OM_OM42D03E_(EE).book P age 292 Wednesday, March 20, 2019 2:08 PM

293
4
4-2. Rijprocedures
Rijden
■Als “Parking Brake Unavailable”
(parkeerrem niet beschikbaar)
wordt weergegeven op het multi-
informatiedisplay
Bedien de parkeerremschakelaar. Als
de melding niet verdwijnt nadat de scha-
kelaar een aantal keer is bediend, zit er
mogelijk een stori ng in het systeem.
Laat de auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
■Geluid parkeerrem
Wanneer de parkeerrem geactiveerd is,
kan het geluid van een elektromotor
(zoemend geluid) hoorbaar zijn. Dit is
normaal en duidt niet op een storing.
■Waarschuwingslampje parkeerrem
●Afhankelijk van de s tand van het con-
tact/de modus gaat het waarschu-
wingslampje van de parkeerrem
branden en blijft het branden zoals
hieronder beschreven:
AAN: Brandt totdat de parkeerrem
wordt gedeactiveerd.
Niet AAN: Blijft gedurende ongeveer
15 seconden branden.
●Wanneer het contact UIT wordt gezet
en de parkeerrem ge activeerd is, zal
het waarschuwingslampje van de par-
keerrem ongeveer 15 seconden blij-
ven branden. Dit is normaal en duidt
niet op een storing.
■Bij een storing in de parkeerrem-
schakelaar
De automatische modus (automatisch
activeren en deacti veren parkeerrem)
wordt automatisch ingeschakeld.
■Parkeren van de auto
→Blz. 253
■Waarschuwingszoemer geacti-
veerde parkeerrem
De zoemer klinkt a ls er met de auto
wordt gereden terwijl de parkeerrem is
geactiveerd. “Parking Brake ON” (par-
keerrem geactiveerd) wordt weergege-
ven op het multi-informatiedisplay
(terwijl een rijsnelheid van 5 km/h is
bereikt).
■Als het waarschu wingslampje van
het remsysteem gaat branden
→Blz. 606
■Gebruik in de winter
→Blz. 442
WAARSCHUWING
■Bij het parkeren
Laat een kind niet alleen in de auto
achter. De parkeerrem kan onbedoeld
worden gedeactiveerd en er bestaat
het gevaar dat de auto in beweging
komt. Dit kan lei den tot een ongeval
waarbij ernstig le tsel kan ontstaan.
■Parkeerremschakelaar
Plaats geen objecten in de buurt van
de parkeerremschakelaar. Objecten
kunnen de schakelaar hinderen en er
mogelijk toe leiden dat de parkeerrem
onverwachts wordt bediend.
OPMERKING
■Bij het parkeren
Zet de selectiehendel in stand P en
activeer de parkeerrem voordat u de
auto verlaat en cont roleer of de auto
niet beweegt.
■Wanneer een storing in het sys-
teem optreedt
Breng de auto op een veilige plaats
tot stilstand en controleer de waar-
schuwingsmeldingen.
■Wanneer de parkeerrem niet
gedeactiveerd kan worden door
een storing
Als u gaat rijden terwijl de parkeerrem
is geactiveerd, kunnen de onderdelen
van het remsysteem oververhit raken,
waardoor de remprestaties in nega-
tieve zin kunnen worden beïnvloed en
de onderdelen van het remsysteem
sneller slijten. Laat, als dit gebeurt, de
auto onmiddellijk nakijken door een
erkende Toyota-dealer of herstel-
ler/reparateur o f een andere naar
behoren gekwalificeerde en uitge-
ruste deskundige.
pM_RAV4_OM_OM42D03E_(EE).book P age 293 Wednesday, March 20, 2019 2:08 PM

2944-2. Rijprocedures
Druk op de Brake Hold-schakelaar
om het systeem in te schakelen
Het controlelampje voor de stand-bys-
tand van het Brake Hold-systeem
(groen) gaat branden. Als het sys-
teem de remmen vasthoudt, gaat het
controlelampje Brake Hold-systeem in
werking (geel) branden.
■Voorwaarden voor werking Brake
Hold-systeem
Het Brake Hold-s ysteem kan onder de
volgende omstandigheden niet geacti-
veerd worden:
●Het bestuurdersport ier is niet geslo-
ten.
●De bestuurder draagt geen veilig-
heidsgordel.
Als onder een van de bovenstaande
omstandigheden het Brake Hold-sys-
teem is ingeschake ld, wordt het sys-
teem uitgeschakeld en gaat het
controlelampje voor de stand-bystand
van het Brake Hold-systeem uit. Wan-
neer een van deze omstandigheden
zich voordoet terwijl het systeem de
remmen vasthoudt, klinkt een waar-
schuwingszoemer en wordt een melding
weergegeven op het multi-informatiedis-
play. De parkeerrem wordt dan automa-
tisch geactiveerd.
■Brake Hold-functie
●Nadat het systeem ongeveer 3 minu-
ten de remmen heeft vastgehouden
en het rempedaal niet ingetrapt wordt,
wordt automatisch de parkeerrem
geactiveerd. In dat geval klinkt een
zoemer en verschij nt er een waar-
schuwingsmelding op het multi-infor-
matiedisplay.
●Trap het rempedaal krachtig in en
druk opnieuw op de schakelaar om
het systeem te deactiveren.
●De Brake Hold-functie kan de auto
mogelijk niet stilhouden op een steile
helling. In deze situat ie kan het nodig
zijn dat de bestuurder zelf het rempe-
daal ingetrapt houdt . Er klinkt een
waarschuwingszoemer en het multi-
informatiedisplay zal de bestuurder
over de situatie i nformeren. Lees de
op het multi-informatiedisplay weerge-
geven waarschuwingsmelding en volg
de aanwijzingen op.
Brake Hold-functie
Het Brake Hold-systeem houdt
na activering de remmen vast
wanneer de selectiehendel in
een vooruitstand of N staat en
het rempedaal ingetrapt werd
om de auto tot stilstand te
brengen. Het systeem laat de
remmen los wanneer het gas-
pedaal ingetrapt wordt en de
selectiehendel in een vooruit-
stand staat om zo voor soepel
wegrijden te zorgen.
Inschakelen van het
systeem
A
B
pM_RAV4_OM_OM42D03E_(EE).book P age 294 Wednesday, March 20, 2019 2:08 PM

295
4
4-2. Rijprocedures
Rijden
■Wanneer de parkeerrem automa-
tisch geactiveerd wordt terwijl het
systeem de remmen vasthoudt
Voer een van de volgende handelingen
uit om de parkeerrem te deactiveren:
●Trap het gaspedaal in. (De parkeer-
rem zal niet automatisch gedeacti-
veerd worden als de veiligheidsgordel
niet is vastgemaakt.)
●Bedien de parkeerremschakelaar ter-
wijl u het rempedaal intrapt.
Controleer of het waarschuwingslampje
van de parkeerrem uitgaat. ( →Blz. 291)
■Wanneer een controle door een
erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar
behoren gekwalificeerde en uitge-
ruste deskundige nodig is
Als het controlelampje stand-bystand
Brake Hold-systeem (groen) niet brandt
terwijl de Brake Hold -schakelaar wordt
ingedrukt en aan de werkingsvoorwaar-
den van het Brake Ho ld-systeem is vol-
daan, is het syst eem mogelijk defect.
Laat de auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
■Als “Brake Hold M alfunction Press
Brake to Deactivate Visit Your Dea-
ler” (Storing in Brake Hold-functie.
Trap rempedaal in om te deactive-
ren. Ga naar uw dealer) of “Brake
Hold Malfunction Visit Your Dealer”
(Storing in Brake Hold-functie. Ga
naar uw dealer) op het multi-infor-
matiedisplay wordt weergegeven
Er is mogelijk een storing in het systeem
aanwezig. Laat de auto nakijken door
een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste
deskundige.
■Waarschuwingsmeldingen en zoe-
mers
Waarschuwingsmeldingen en zoemers
worden gebruikt om een systeemstoring
aan te geven of om de bestuurder te
informeren dat hij ex tra moet opletten.
Lees de op het multi-informatiedisplay
weergegeven waarschuwingsmelding
en volg de aanwijzingen op.
■Als het controlelampje Brake Hold-
systeem in werking knippert
→Blz. 613
WAARSCHUWING
■Als de auto op een steile helling
staat
Wees voorzichtig wanneer u het
Brake Hold-systeem gebruikt op een
steile helling. De Brake Hold-functie
kan de auto in een dergelijke situatie
mogelijk niet stilhouden.
■Wanneer u stilhoudt op een glad
wegdek
Het systeem kan de auto niet stilhou-
den wanneer de banden hun grip
hebben verloren. Gebruik het sys-
teem niet wanneer u stilhoudt op een
glad wegdek.
OPMERKING
■Bij het parkeren
Het Brake Hold-syst eem is niet ont-
worpen voor langdurig gebruik bij het
parkeren van de aut o. Als u het con-
tact UIT zet terwijl het systeem de
remmen vasthoudt, worden de rem-
men mogelijk gelost, waardoor de
auto in beweging komt. Trap het rem-
pedaal in, zet de selectiehendel in
stand P (auto's met automatische
transmissie of Multidrive CVT) of de
neutraalstand (handgeschakelde
transmissie) en activeer de parkeer-
rem wanneer u de startknop bedient.
pM_RAV4_OM_OM42D03E_(EE).book P age 295 Wednesday, March 20, 2019 2:08 PM
