2019 TOYOTA RAV4 Instructieboekje (in Dutch)

5286-4. Gebruik van de overige voorzieningen in het interieur
De USB-laadaansluitingen worden
gebruikt om externe apparaten bij 5
V van 2,1 A aan stroom te voorzien.
De USB-laadaansluitingen zijn uit-
sluitend bedoeld voor opladen. Ze
zijn niet ontworpen voor het over-
brengen van gegevens of andere
doeleinden.
Afhankelijk van het draagbare
apparaat wordt er mogelijk niet
goed opgeladen. Raadpleeg de
handleiding van het apparaat voor-
dat u de laadaansluiting gebruikt.
■Gebruik van de
USB-laadaansluitingen
Consolevak
Open het consolevak en open het
klepje.
Achter
Open de klep.
■De USB-laadaansluitingen kunnen
worden gebruikt als
Het contact staat i n stand ACC of AAN.
■Situaties waarin de USB-laadaan-
sluitingen mogelijk niet goed wer-
ken
●Als er een apparaat dat meer dan 2,1
A bij 5 V verbruikt, wordt aangesloten
●Als er een apparaat dat is ontworpen
voor communicatie met een pc, zoals
een USB-geheugen, wordt aange-
sloten
●Als het aangesloten externe apparaat
wordt uitgeschakeld (afhankelijk van
het apparaat)
●Als de temperatuur in de auto hoog is,
bijvoorbeeld nadat de auto in de zon
heeft gestaan
■Over aangesloten externe appara-
ten
Afhankelijk van het aangesloten externe
apparaat wordt het opladen mogelijk
een enkele keer onde rbroken en vervol-
gens weer gestart. Di t duidt niet op een
storing.
USB-laadaansluitingen
(indien aanwezig)
pM_RAV4_OM_OM42D03E_(EE).book P age 528 Wednesday, March 20, 2019 2:08 PM

529
6
6-4. Gebruik van de overige vo
orzieningen in het interieur
Voorzieningen in het interieur
U kunt een draagbaar apparaat
opladen door een standaard Wire-
less Qi-lader die compatibel is met
draagbare apparaten, bijvoorbeeld
smartphones en accu's voor
mobiele telefoons, op het laadge-
bied te plaatsen overeenkomstig de
voorschriften van het Wireless
Power Consortium.
Deze functie kan niet worden
gebruikt met draagbare apparaten
die groter zijn dan het laadgebied.
Ook werkt de functie mogelijk niet
normaal, afhankelijk van het draag-
bare apparaat. Lees de handleiding
van de te gebruiken draagbare
apparaten.
■Symbool “Qi”
Het symbool “Qi” is een handels-
merk van het Wireless Power Con-
sortium.
OPMERKING
■Voorkomen van schade aan de
USB-laadaansluitingen
●Steek geen vreemde voorwerpen in
de aansluitingen.
●Mors geen water of andere vloei-
stoffen in de aansluitingen.
●Sluit de klepjes als de USB-laad-
aansluitingen niet worden gebruikt.
Vreemde voorwerpen of vloeistof-
fen die in een aans luiting terechtko-
men, kunnen kortsluiting
veroorzaken.
●Oefen geen overmatige kracht uit
op de USB-laadaansluitingen en
stel ze niet bloot aan hevige schok-
ken.
●Demonteer of wijzig de USB-laad-
aansluitingen niet.
■Voorkomen van schade aan
externe apparaten
●Laat externe apparaten niet achter
in de auto. De te mperatuur in de
auto kan hoog oplopen, waardoor
het externe apparaat beschadigd
kan raken.
●Druk niet op een extern apparaat of
de kabel ervan en oefen er geen
onnodige druk op uit terwijl het
apparaat is aangesloten.
■Voorkomen van ontlading van de
accu
Gebruik de USB-laadaansluitingen
niet gedurende lang e tijd wanneer de
motor is uitgeschakeld.
Draadloze lader
(indien aanwezig)
pM_RAV4_OM_OM42D03E_(EE).book P age 529 Wednesday, March 20, 2019 2:08 PM

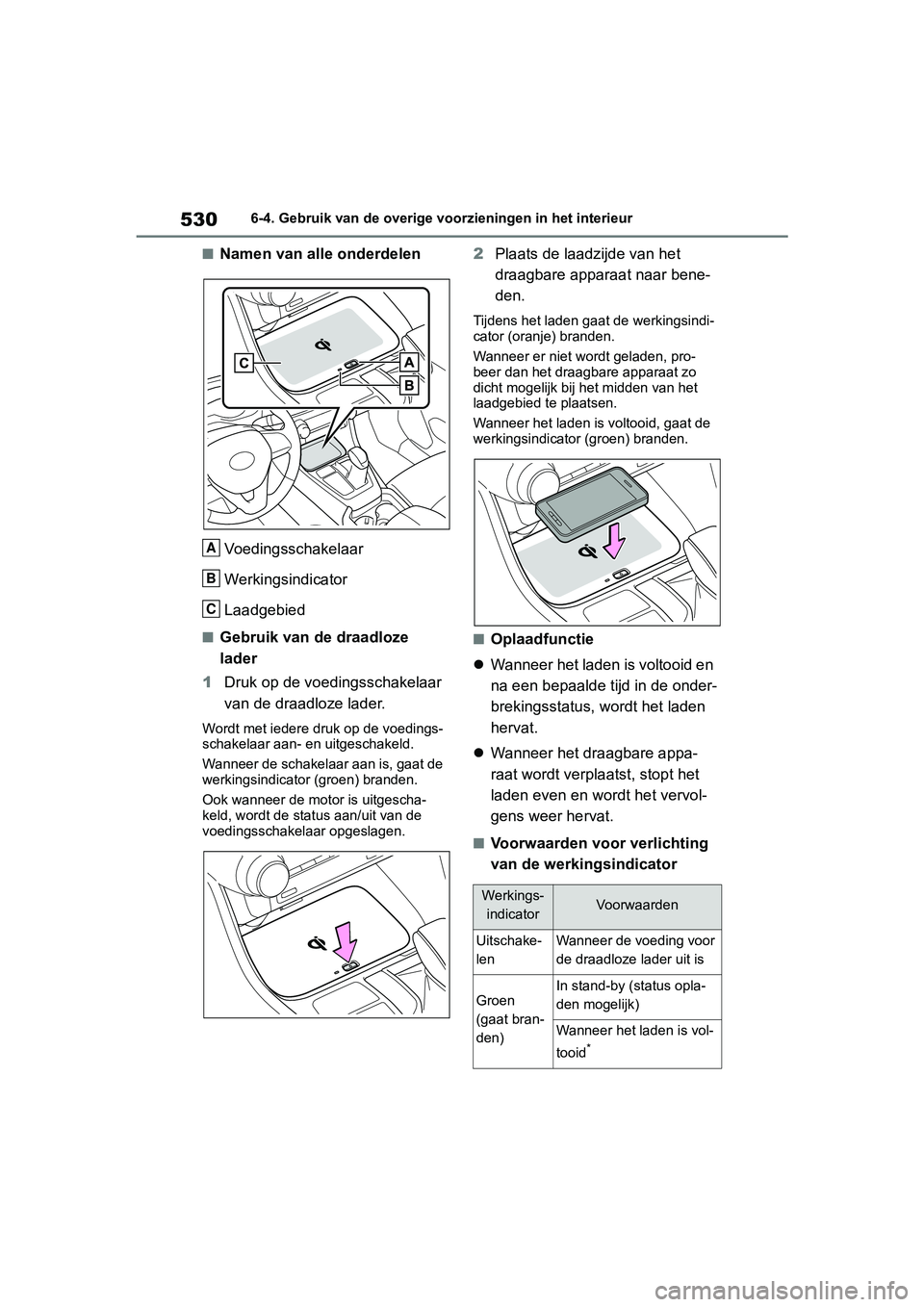

5306-4. Gebruik van de overige voorzieningen in het interieur
■Namen van alle onderdelen
Voedingsschakelaar
Werkingsindicator
Laadgebied
■Gebruik van de draadloze
lader
1 Druk op de voedingsschakelaar
van de draadloze lader.
Wordt met iedere druk op de voedings-
schakelaar aan- en uitgeschakeld.
Wanneer de schakelaar aan is, gaat de
werkingsindicator (groen) branden.
Ook wanneer de motor is uitgescha-
keld, wordt de status aan/uit van de
voedingsschakelaar opgeslagen.
2Plaats de laadzijde van het
draagbare apparaat naar bene-
den.
Tijdens het laden gaat de werkingsindi-
cator (oranje) branden.
Wanneer er niet wordt geladen, pro-
beer dan het draa gbare apparaat zo
dicht mogelijk bij het midden van het
laadgebied te plaatsen.
Wanneer het laden is voltooid, gaat de
werkingsindicator (groen) branden.
■Oplaadfunctie
 Wanneer het laden is voltooid en
na een bepaalde tijd in de onder-
brekingsstatus, wordt het laden
hervat.
 Wanneer het draagbare appa-
raat wordt verplaatst, stopt het
laden even en wordt het vervol-
gens weer hervat.
■Voorwaarden voor verlichting
van de werkingsindicator
A
B
C
Werkings-
indicatorVoorwaarden
Uitschake-
lenWanneer de voeding voor
de draadloze lader uit is
Groen
(gaat bran-
den)In stand-by (status opla-
den mogelijk)
Wanneer het laden is vol-
tooid
*
pM_RAV4_OM_OM42D03E_(EE).book P age 530 Wednesday, March 20, 2019 2:08 PM

531
6
6-4. Gebruik van de overige vo
orzieningen in het interieur
Voorzieningen in het interieur
*: Afhankelijk van het draagbare appa-
raat kan het voorkomen dat de wer-
kingsindicator oranj e blijft branden,
ook al is het laden voltooid.
 Als de werkingsindicator knippert
Als zich een fout vo ordoet, knippert
de werkingsindicator oranje.
Los de fout op op basis van onder-
staande tabellen.
• Knippert eens per seconde her- haaldelijk (oranje)
• Knippert continu 3 keer herhaal- delijk (oranje) • Knippert continu 4 keer herhaal-
delijk (oranje)
■De draadloze lader kan worden
bediend als
Het contact staat i n stand ACC of AAN.
■Bruikbare draagbare apparaten
Standaard Wireless Qi-laders kunnen
worden gebruikt voor draagbare appara-
ten.
Niet voor alle standaard Qi-apparaten is
echter compatibiliteit gegarandeerd.
De draadloze lader is bedoeld voor
draagbare apparaten met een laag ver-
mogen van niet meer dan 5 W, zoals
mobiele telefoons en smartphones.
Oranje
(gaat bran-
den)
Wanneer het draagbare
apparaat op het laadge-
bied wordt geplaatst (het
draagbare apparaat wordt
gesignaleerd)
Laden
Vermoedelijke
oorzakenOplossing
Fout in communi-
catie tussen auto
en lader.
Neem contact op
met een erkende
Toyota-dealer of
hersteller/repara-
teur of een andere
naar behoren
gekwalificeerde en
uitgeruste deskun-
dige.
Werkings-indicatorVoorwaardenVermoedelijke oorzakenOplossing
Er bevindt zich een
vreemde substan-
tie tussen het
draagbare appa-
raat en het laadge-
bied.
Verwijder de
vreemde substan-
tie.
Het draagbare
apparaat is niet
synchroon door-
dat het van het
midden van het
laadgebied is
geschoven.
Plaats het draag-
bare apparaat in
het midden van het
laadgebied.
Vermoedelijke oorzakenOplossing
De temperatuur in
de draadloze lader
stijgt.
Stop direct met
laden en start het
laden weer na een
poos te hebben
gewacht.
pM_RAV4_OM_OM42D03E_(EE).book P age 531 Wednesday, March 20, 2019 2:08 PM

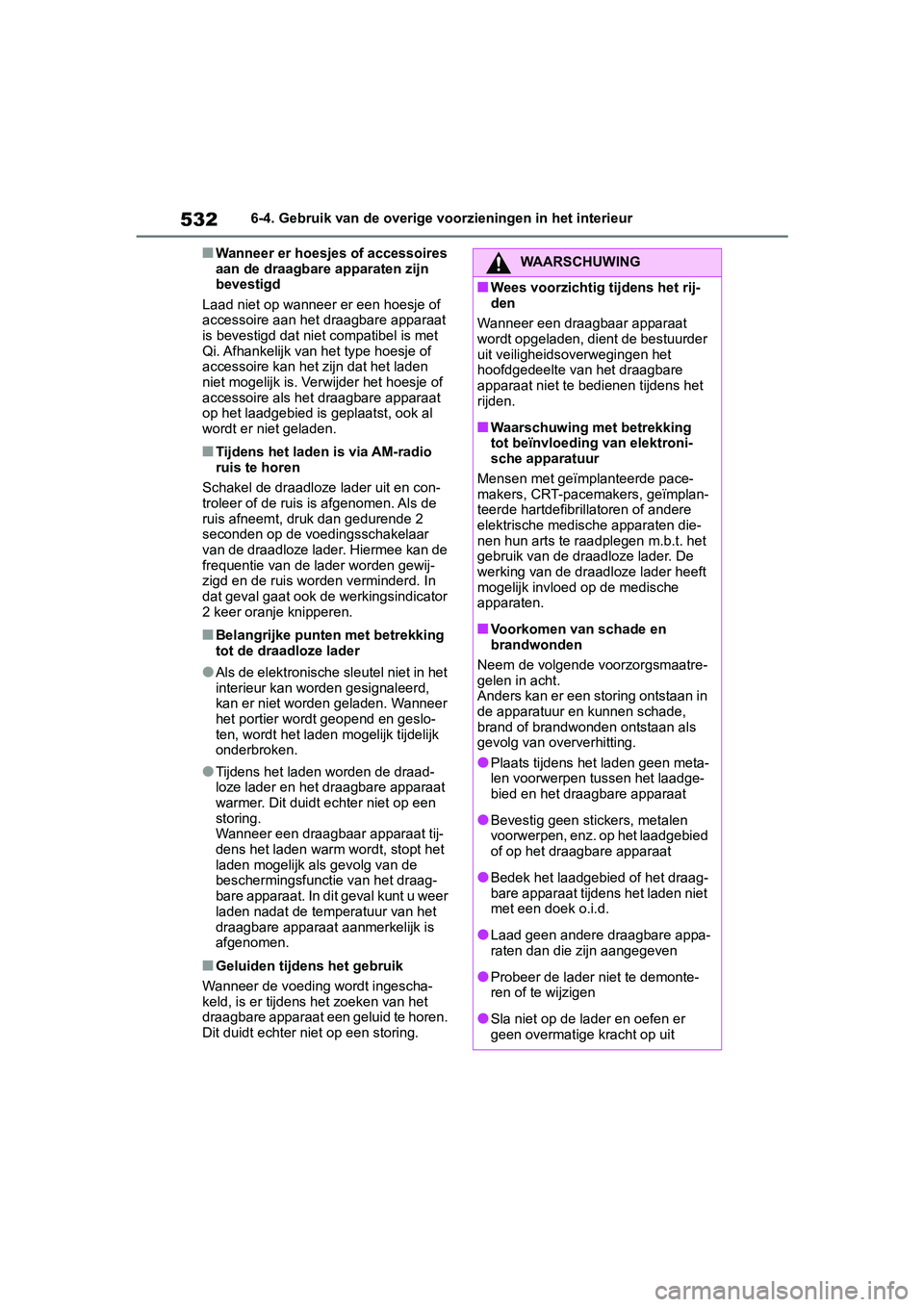

5326-4. Gebruik van de overige voorzieningen in het interieur
■Wanneer er hoesjes of accessoires
aan de draagbare apparaten zijn
bevestigd
Laad niet op wanneer er een hoesje of
accessoire aan het draagbare apparaat
is bevestigd dat niet compatibel is met
Qi. Afhankelijk van het type hoesje of
accessoire kan het zijn dat het laden
niet mogelijk is. Ve rwijder het hoesje of
accessoire als het draagbare apparaat
op het laadgebied is geplaatst, ook al
wordt er niet geladen.
■Tijdens het laden is via AM-radio
ruis te horen
Schakel de draadloze lader uit en con-
troleer of de ruis is afgenomen. Als de
ruis afneemt, druk dan gedurende 2
seconden op de voedingsschakelaar
van de draadloze lader. Hiermee kan de
frequentie van de lader worden gewij-
zigd en de ruis wor den verminderd. In
dat geval gaat ook de werkingsindicator
2 keer oranje knipperen.
■Belangrijke punten met betrekking
tot de draadloze lader
●Als de elektronische sleutel niet in het
interieur kan worden gesignaleerd,
kan er niet worden geladen. Wanneer
het portier word t geopend en geslo-
ten, wordt het laden mogelijk tijdelijk
onderbroken.
●Tijdens het lad en worden de draad-
loze lader en het draagbare apparaat
warmer. Dit duidt echter niet op een
storing.
Wanneer een draagbaar apparaat tij-
dens het laden warm wordt, stopt het
laden mogelijk als gevolg van de
beschermingsfunctie van het draag-
bare apparaat. In dit geval kunt u weer
laden nadat de temperatuur van het
draagbare apparaat aanmerkelijk is
afgenomen.
■Geluiden tijdens het gebruik
Wanneer de voeding wordt ingescha-
keld, is er tijdens het zoeken van het
draagbare apparaat een geluid te horen.
Dit duidt echter niet op een storing.
WAARSCHUWING
■Wees voorzichtig tijdens het rij-
den
Wanneer een draagbaar apparaat
wordt opgeladen, dient de bestuurder
uit veiligheidsoverwegingen het
hoofdgedeelte van het draagbare
apparaat niet te bedienen tijdens het
rijden.
■Waarschuwing met betrekking
tot beïnvloeding van elektroni-
sche apparatuur
Mensen met geïm planteerde pace-
makers, CRT-pacemakers, geïmplan-
teerde hartdefibrillatoren of andere
elektrische medische apparaten die-
nen hun arts te raa dplegen m.b.t. het
gebruik van de draadloze lader. De
werking van de draadloze lader heeft
mogelijk invloed op de medische
apparaten.
■Voorkomen van schade en
brandwonden
Neem de volgende voorzorgsmaatre-
gelen in acht.
Anders kan er een storing ontstaan in
de apparatuur en kunnen schade,
brand of brandwonden ontstaan als
gevolg van oververhitting.
●Plaats tijdens het laden geen meta-
len voorwerpen tussen het laadge-
bied en het draagbare apparaat
●Bevestig geen st ickers, metalen
voorwerpen, enz. op het laadgebied
of op het draagbare apparaat
●Bedek het laadgebied of het draag-
bare apparaat tijdens het laden niet
met een doek o.i.d.
●Laad geen andere draagbare appa-
raten dan die zijn aangegeven
●Probeer de lader niet te demonte-
ren of te wijzigen
●Sla niet op de lader en oefen er
geen overmatige kracht op uit
pM_RAV4_OM_OM42D03E_(EE).book P age 532 Wednesday, March 20, 2019 2:08 PM

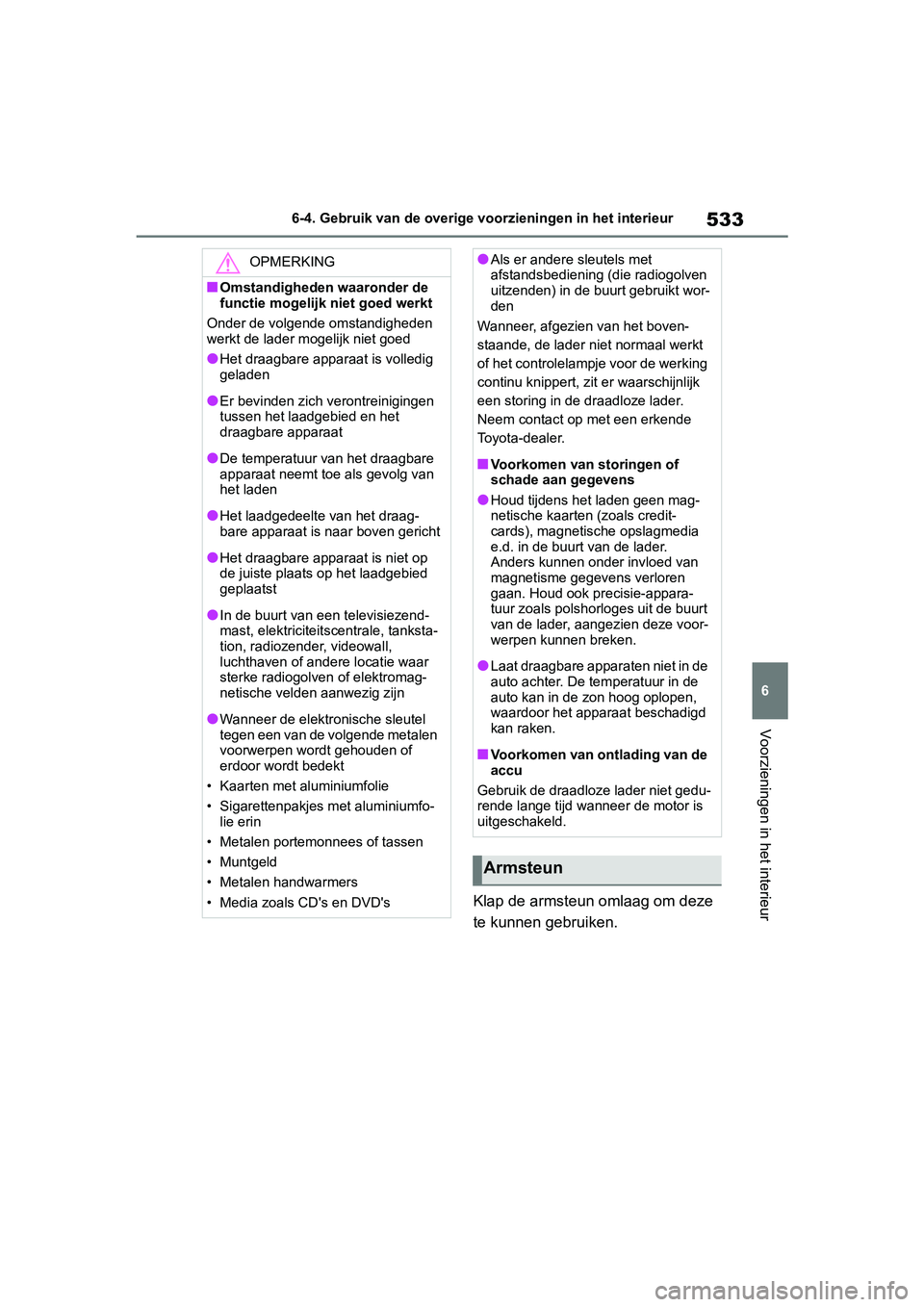

533
6
6-4. Gebruik van de overige vo
orzieningen in het interieur
Voorzieningen in het interieur
Klap de armsteun omlaag om deze
te kunnen gebruiken.
OPMERKING
■Omstandigheden waaronder de
functie mogelijk niet goed werkt
Onder de volgende omstandigheden
werkt de lader mogelijk niet goed
●Het draagbare apparaat is volledig
geladen
●Er bevinden zich verontreinigingen
tussen het laadgebied en het
draagbare apparaat
●De temperatuur van het draagbare
apparaat neemt toe als gevolg van
het laden
●Het laadgedeelte van het draag-
bare apparaat is naar boven gericht
●Het draagbare apparaat is niet op
de juiste plaats op het laadgebied
geplaatst
●In de buurt van een televisiezend-
mast, elektriciteitscentrale, tanksta-
tion, radiozender, videowall,
luchthaven of ander e locatie waar
sterke radiogolven of elektromag-
netische velden aanwezig zijn
●Wanneer de elektronische sleutel
tegen een van de volgende metalen
voorwerpen wordt gehouden of
erdoor wordt bedekt
• Kaarten met aluminiumfolie
• Sigarettenpakjes met aluminiumfo- lie erin
• Metalen portemonnees of tassen
• Muntgeld
• Metalen handwarmers
• Media zoals CD's en DVD's
●Als er andere sleutels met
afstandsbediening (die radiogolven
uitzenden) in de buurt gebruikt wor-
den
Wanneer, afgezien van het boven-
staande, de lader niet normaal werkt
of het controlelampje voor de werking
continu knippert, zit er waarschijnlijk
een storing in de draadloze lader.
Neem contact op met een erkende
Toyota-dealer.
■Voorkomen van storingen of
schade aan gegevens
●Houd tijdens het laden geen mag-
netische kaarten (zoals credit-
cards), magnetische opslagmedia
e.d. in de buur t van de lader.
Anders kunnen onder invloed van
magnetisme gegevens verloren
gaan. Houd ook precisie-appara-
tuur zoals polshorloges uit de buurt
van de lader, aangezien deze voor-
werpen kunnen breken.
●Laat draagbare apparaten niet in de
auto achter. De temperatuur in de
auto kan in de zon hoog oplopen,
waardoor het apparaat beschadigd
kan raken.
■Voorkomen van ontlading van de
accu
Gebruik de draadloze lader niet gedu-
rende lange tijd wanneer de motor is
uitgeschakeld.
Armsteun
pM_RAV4_OM_OM42D03E_(EE).book P age 533 Wednesday, March 20, 2019 2:08 PM

5346-4. Gebruik van de overige voorzieningen in het interieur
Een handgreep aan het dak kan ter
ondersteuning van uw lichaam wor-
den gebruikt wanneer u zit. De handgrepen achter zijn voorzien
van kledinghaakjes.
OPMERKING
■Voorkomen van beschadiging
van de armsteun
Plaats geen al te z ware last op de
armsteun.
Handgrepen
WAARSCHUWING
■Handgrepen
Gebruik de handgreep niet bij het in-
of uitstappen of bij het opstaan vanaf
uw zitplaats.
OPMERKING
■Voorkomen van beschadiging
van de handgreep
Hang geen zware voorwerpen aan de
handgreep en belas t de greep niet
overmatig.
Kledinghaakjes
WAARSCHUWING
■Zaken die niet aan het kleding-
haakje mogen worden gehangen
Hang geen kleerhangers, harde voor-
werpen of voorwerpen met scherpe
punten aan het kledi nghaakje. Als de
curtain airbags geactiveerd worden,
kunnen deze voorwerpen projectie-
len worden en ernsti g letsel veroorza-
ken.
pM_RAV4_OM_OM42D03E_(EE).book P age 534 Wednesday, March 20, 2019 2:08 PM

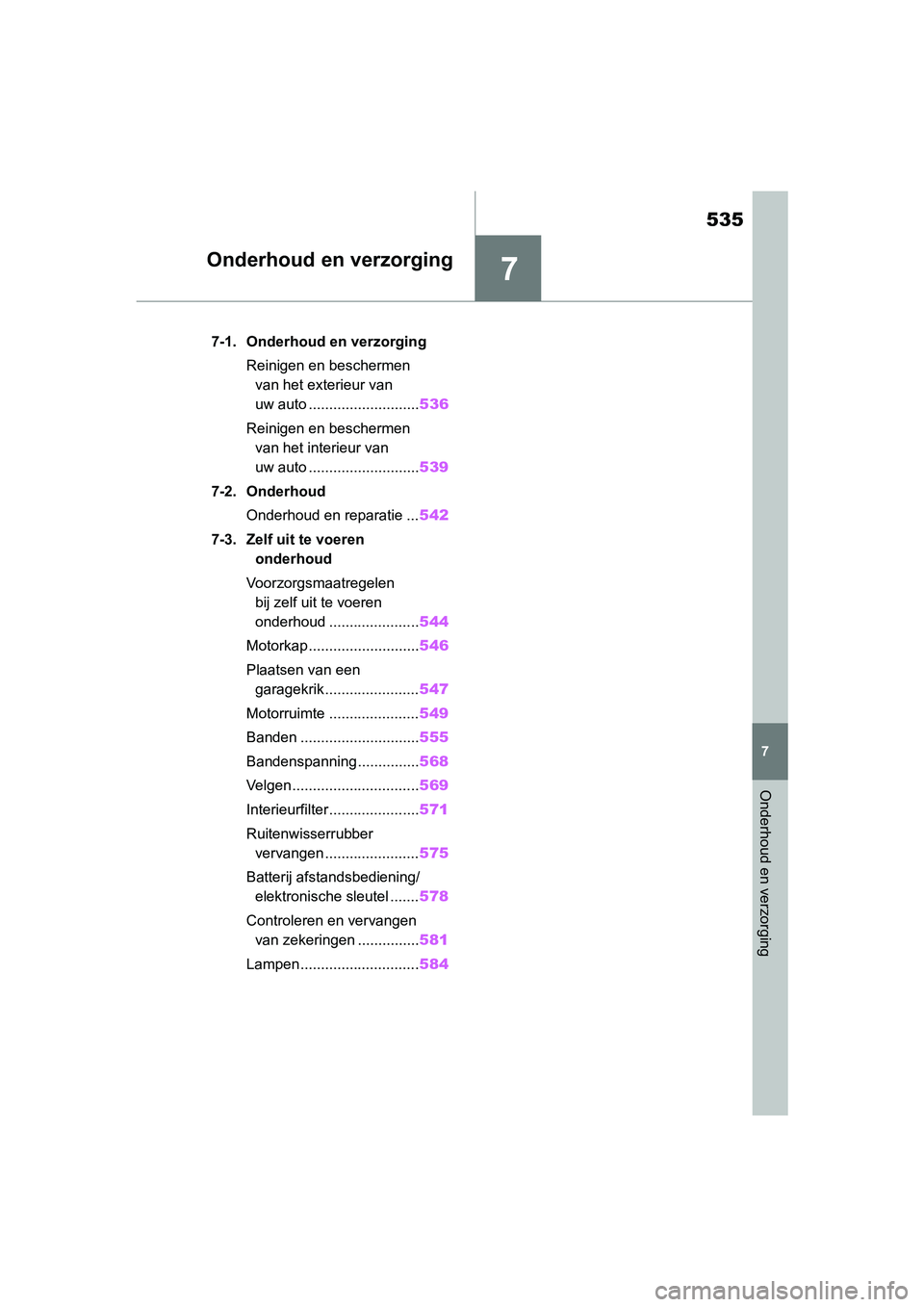

7
535
7
Onderhoud en verzorging
Onderhoud en verzorging
7-1. Onderhoud en verzorgingReinigen en beschermen van het exterieur van
uw auto ........................... 536
Reinigen en beschermen van het interieur van
uw auto ........................... 539
7-2. Onderhoud Onderhoud en reparatie ... 542
7-3. Zelf uit te voeren onderhoud
Voorzorgsmaatregelen bij zelf uit te voeren
onderhoud ...................... 544
Motorkap........................... 546
Plaatsen van een garagekrik ....................... 547
Motorruimte ...................... 549
Banden ............................. 555
Bandenspanning............... 568
Velgen............................... 569
Interieurfilter...................... 571
Ruitenwisserrubber vervangen ....................... 575
Batterij afstandsbediening/ elektronische sleutel ....... 578
Controleren en vervangen van zekeringen ............... 581
Lampen............................. 584
pM_RAV4_OM_OM42D03E_(EE).book P age 535 Wednesday, March 20, 2019 2:08 PM
