2323-4. Verstellen van het stuurwiel en de spiegels
●Als het display moeilijk te zien is door
gereflecteerd licht, sluit dan het zon-
nescherm van het schuifdak (indien
aanwezig) of het elektrisch bedien-
bare zonnescherm van het panorama-
dak (indien aanwezig).
●De volgende verschijnselen kunnen
zich voordoen bij het rijden in het don-
ker, zoals 's nachts. Geen van deze
verschijnselen duidt op een storing.
• De kleuren van de objecten in het
weergegeven beeld verschillen moge-
lijk van de daadwerkelijke kleuren.
• Afhankelijk van de hoogte van de lich-
ten van de achterligger, wordt het
gebied rondom de auto wit en wazig
weergegeven.
• Automatische aanpassing van het beeld voor een helder omgevings-
beeld kan flikkeringen veroorzaken.
Als het weergegeven beeld moeilijk te
zien is of als u last hebt van flikkeringen,
schakel dan over naar de modus opti-
sche spiegel.
●De digitale binnenspiegel wordt
mogelijk heet wanneer de modus digi-
tale spiegel is ingeschakeld.
Dit duidt niet op een storing.
●Afhankelijk van uw fysieke conditie of
leeftijd duurt het mogelijk langer dan
gebruikelijk om op het weergegeven
beeld te focussen. Schakel in dit geval
over naar de modus optische spiegel.
●Laat passagiers tijdens het rijden niet
naar het weergegev en beeld staren,
omdat ze anders wagenziek kunnen
worden.
■Afstellen van de hoogte van de
spiegel
De hoogte van de binnenspiegel
kan worden afgestemd op uw hou-
ding achter het stuur.
Schakel de modus optische spiegel
in en stel de hoog te van de binnen- spiegel af door de spiegel omhoog
of omlaag te
bewegen.
■Display-instellingen (modus
digitale spiegel)
De instellingen van het display in
de modus digitale spiegel, het aan-
/uitzetten van de automatische anti-
verblindingsstand, enz. kunnen
worden gewijzigd.
1 Druk op de toets menu/invoe-
ren.
De iconen worden weergegeven.
2Druk op / van de
selectietoetsen om het
gewenste icoon te selecteren en
druk op de toets menu/invoeren.
3 Druk op / van de
selectietoetsen om de instelling
te wijzigen en dr uk op de toets
menu/invoeren.Afstellen van de spiegel
pM_RAV4_OM_OM42D03E_(EE).book P age 232 Wednesday, March 20, 2019 2:08 PM

233
3
3-4. Verstellen van het
stuurwiel en de spiegels
Voordat u gaat rijden
Wanneer u of inschakelt/uit-
schakelt, druk dan op
/ van de selectietoet-
sen om (aan) of (uit) te selec-
teren en druk op de toets
menu/invoeren.
4 Druk op / van de
selectietoetsen om te selec-
teren en druk op de toets
menu/invoeren.
De iconen verdwijnen.
*: Dit is een functie voor de modus opti-
sche spiegel. De instelling kan echter
ook worden gewijzigd terwijl de
modus digitale spiegel in gebruik is.
■In-/uitschakelen van de auto-
matische antiverblindings-
stand (modus optische
spiegel)
De automatische antiverblindings-
stand in de modus optische spiegel
kan worden in-/uitgeschakeld. De
instelling kan worden gewijzigd in
zowel de modus digitale spiegel als
de modus optische spiegel.
Bij gebruik van de modus digitale
spiegel
→ Blz. 232
Ico-
nenInstellingen
Hiermee kunt u de automati-
sche antiverblindingsstand in-
/uitschakelen.
*
De hoeveelheid gereflecteerd
licht wordt automatisch aange-
past op basis van de helderheid
van de koplampen van achter-
opkomend verkeer.
De automatische antiverblin-
dingsstand wordt iedere keer
wanneer het contact AAN wordt
gezet ingeschakeld.
Hiermee kunt u de helderheid
van het display afstellen.
Hiermee kunt u het weergege-
ven gebied omhoog/omlaag
verplaatsen.
Hiermee kunt u het weergege-
ven gebied naar links/rechts
verplaatsen.
Hiermee kunt u de hoek van het
weergegeven beeld afstellen.
Hiermee kunt u op de weerge-
geven afbeelding inzoomen/uit-
zoomen.
Hiermee kunt u de PLS-modus
(point light source, puntlicht-
bron) in-/uitschakelen.
De verblinding door de koplam-
pen van achterliggers wordt
gereduceerd zodat in de modus
digitale spiegel een beeld kan
worden weergegeven op het
display.
Wanneer de PLS-modus is
ingeschakeld, wordt weer-
gegeven in de linker bovenhoek
van het display.
Ico-
nenInstellingen
pM_RAV4_OM_OM42D03E_(EE).book P age 233 Wednesday, March 20, 2019 2:08 PM

2343-4. Verstellen van het stuurwiel en de spiegels
Bij gebruik van de modus opti-
sche spiegel
1 Druk op de toets menu/invoe-
ren.
Het instellingenscherm wordt weerge-
geven.
2Druk op / van de
selectietoetsen om (aan) of
(uit) te selecteren en druk
op de toets menu/invoeren.
De iconen verdwijnen.
■Instellen van het display (modus
digitale spiegel)
●De iconen verdwijnen als gedurende
ten minste 10 seco nden geen toets
wordt bediend.
●Als het weergegeven beeld is inge-
steld, lijkt het mo gelijk vervormd. Dit
duidt niet op een storing.
●Als de helderheid van de digitale bin-
nenspiegel te hoog is ingesteld, kun-
nen uw ogen vermoe id raken. Stel de
digitale binnenspiegel in op een
geschikte helderheid. Als uw ogen
vermoeid raken, schakel dan over
naar de modus optische spiegel.
●De helderheid van de digitale binnen-
spiegel wordt automatisch aangepast
overeenkomstig de helderheid van het
gebied voor uw auto.
■Voorkomen van storingen in de
lichtsensoren
Raak de lichtsensoren niet aan en
bedek ze niet, om te voorkomen dat er
storingen in ontstaan.
WAARSCHUWING
Neem de volgende voorzorgsmaatre-
gelen in acht.
Het niet in acht nemen van de voor-
zorgsmaatregelen kan ernstig letsel
tot gevolg hebben.
■Tijdens het rijden
●Verstel de digitale binnenspiegel
niet tijdens het rijden en pas ook de
display-instellingen niet aan.
Breng de auto to t stilstand en
bedien de bedieni ngstoetsen van
de digitale binnenspiegel.
Als u dat niet doet, kunt u een
stuurfout maken, waardoor een
ongeval kan ontstaan.
●Let altijd op de omgeving van de
auto.
Het formaat van de voertuigen en
andere objecten lijkt mogelijk anders
in de modus digitale spiegel en de
modus optische spiegel.
Let bij het achteruitrijden recht-
streeks op de vei ligheid van het
gebied rondom de auto, met name
achter de auto.
Bovendien lijkt de omgeving mogelijk
schemerig wanneer een voertuig in
het donker, zoals 's nachts, van ach-
teren nadert.
pM_RAV4_OM_OM42D03E_(EE).book P age 234 Wednesday, March 20, 2019 2:08 PM

235
3
3-4. Verstellen van het
stuurwiel en de spiegels
Voordat u gaat rijden
■Schoonmaken van het spiege-
loppervlak
Als het spiegeloppervlak vuil is, is
het beeld op het display mogelijk
moeilijk te zien.
Reinig het spiegeloppervlak voor-
zichtig met een zachte, droge doek.
■Schoonmaken van de camera
Als de cameralens vuil is, is het
weergegeven beel d mogelijk niet
helder. Reinig in dat geval de lens
met een zachte, vochtige doek.
■De camera
De camera van de digitale binnenspie-
gel bevindt zich op de in de afbeelding
aangegeven plaats.
Schoonmaken van de
digitale binnenspiegel
OPMERKING
■Voorkomen van storingen in de
digitale binnenspiegel
Verwijder, demonteer of wijzig de
spiegel niet.
■Voorkomen van storingen in de
camera
●Neem de volgende voorzorgsmaat-
regelen in acht, anders werkt de
digitale binnenspiegel mogelijk niet
goed.
• Sla niet tegen de camera en onder- werp deze niet aan hevige schok-
ken, omdat dit de montagepositie
en de hoek van de camera kan ver-
anderen.
• Verwijder, demonteer of wijzig de camera niet.
• Maak de cameralens schoon met een vochtige zachte doek.
Wrijf niet te hard over de camera-
lens, anders kunne n er krassen op
komen en kan er geen helder beeld
meer worden weergegeven.
• Wanneer u een gekleurde folie (inclusief doorzichtige folie) op de
achterruit aanbrengt, doe dit dan
niet op het gebied voor de camera.
Als er folie wordt aangebracht op
het gebied voor de camera, wordt
het beeld van de camera mogelijk
niet goed weergegeven.
●Stel de camera niet bloot aan een
krachtige schok, omdat anders een
storing kan optreden.
Laat, als dit gebeurt, de auto nakij-
ken door een erkende Toyota-dea-
ler of hersteller/reparateur of een
andere naar beho ren gekwalifi-
ceerde en uitgeruste deskundige.
pM_RAV4_OM_OM42D03E_(EE).book P age 235 Wednesday, March 20, 2019 2:08 PM

2363-4. Verstellen van het stuurwiel en de spiegels

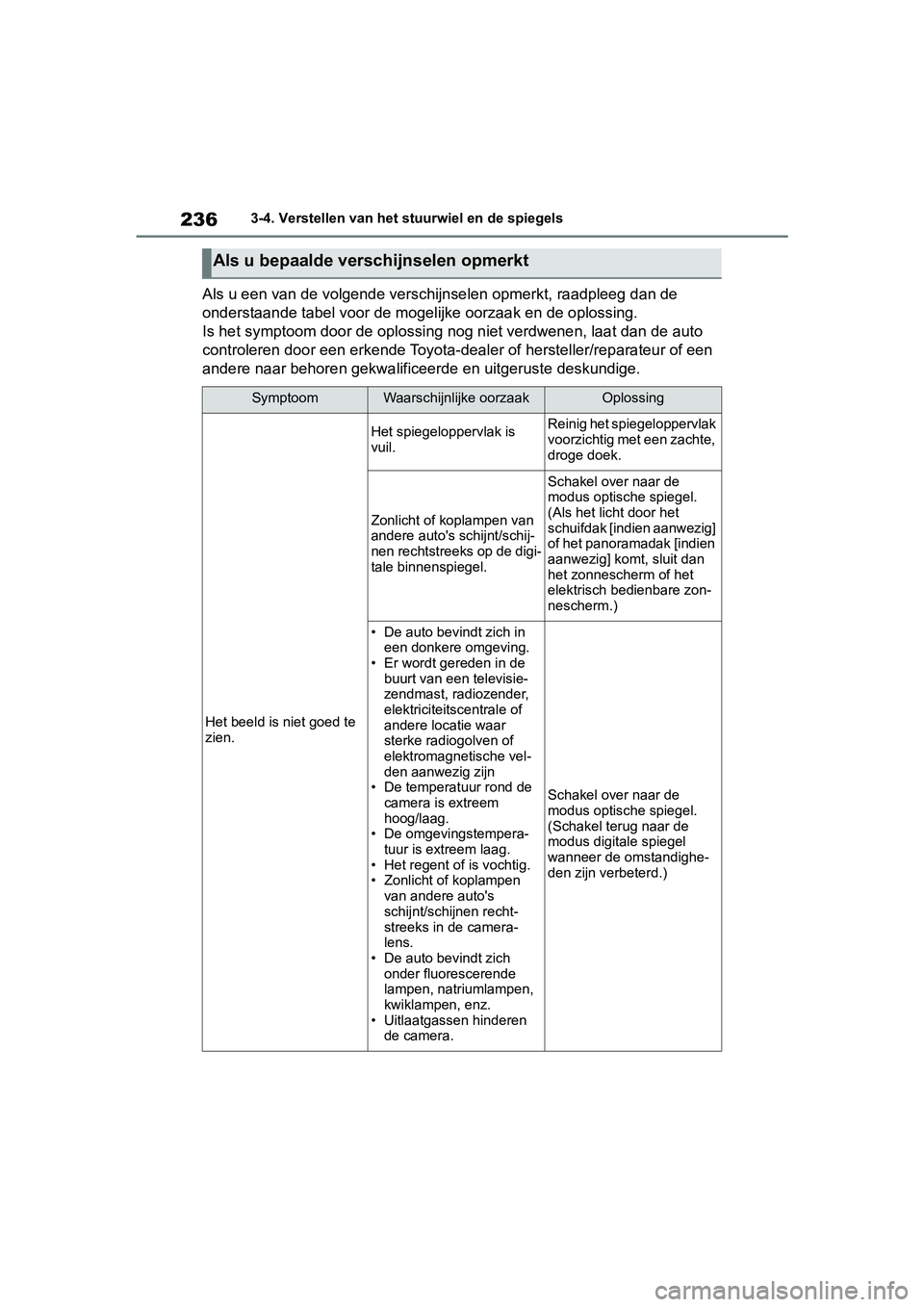

Als u een van de volgende verschijnselen opmerkt, raadpleeg dan de
onderstaande ta bel voor de mogelijke oorz aak en de oplossing.
Is het symptoom door de oplossing nog niet verdwenen, laat dan de auto
controleren door een erkende Toyo ta-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeer de en uitgeruste deskundige.
Als u bepaalde verschijnselen opmerkt
SymptoomWaarschijnlijke oorzaakOplossing
Het beeld is niet goed te
zien.
Het spiegeloppervlak is
vuil.Reinig het spiegeloppervlak
voorzichtig met een zachte,
droge doek.
Zonlicht of koplampen van
andere auto's schijnt/schij-
nen rechtstreeks op de digi-
tale binnenspiegel.
Schakel over naar de
modus optische spiegel.
(Als het licht door het
schuifdak [indien aanwezig]
of het panoramadak [indien
aanwezig] komt, sluit dan
het zonnescherm of het
elektrisch bedienbare zon-
nescherm.)
• De auto bevindt zich in
een donkere omgeving.
• Er wordt gereden in de buurt van een televisie-
zendmast, radiozender,
elektriciteitscentrale of
andere locatie waar
sterke radiogolven of
elektromagnetische vel-
den aanwezig zijn
• De temperatuur rond de
camera is extreem
hoog/laag.
• De omgevingstempera-
tuur is extreem laag.
• Het regent of is vochtig.
• Zonlicht of koplampen van andere auto's
schijnt/schijnen recht-
streeks in de camera-
lens.
• De auto bevindt zich onder fluorescerende
lampen, natriumlampen,
kwiklampen, enz.
• Uitlaatgassen hinderen de camera.
Schakel over naar de
modus optische spiegel.
(Schakel terug naar de
modus digitale spiegel
wanneer de omstandighe-
den zijn verbeterd.)
pM_RAV4_OM_OM42D03E_(EE).book P age 236 Wednesday, March 20, 2019 2:08 PM

237
3
3-4. Verstellen van het
stuurwiel en de spiegels
Voordat u gaat rijden
Het beeld is niet goed te
zien.
De achterruit is beslagen.
Schakel over naar de
modus optische spiegel.
Gebruik na het ontwase-
men van de achterruit met
behulp van de achterruit-
verwarming (→Blz. 501,
507) de modus digitale
spiegel weer.
De buitenzijde van de ach-
terruit is vuil.Gebruik de achterruitenwis-
ser om het vuil te verwijde-
ren.
De binnenzijde van de ach-
terruit is vuil.Veeg de binnenzijde van de
achterruit schoon met een
vochtige, zachte doek.
Het beeld is niet recht.
De achterklep is niet geheel
gesloten.Sluit de achterklep volledig.
De camera of de omgeving
ervan is aan ee n krachtige
schok blootgesteld.
Schakel over naar de
modus optische spiegel en
laat de auto nakijken door
een erkende Toyota-dealer
of hersteller/reparateur of
een andere naar behoren
gekwalificeerde en uitge-
ruste deskundige.
Het display is schemerig
en wordt weergege-
ven.
Er is mogelijk een storing in
het systeem aanwezig.
Schakel over naar de
modus optische spiegel en
laat de auto nakijken door
een erkende Toyota-dealer
of hersteller/reparateur of
een andere naar behoren
gekwalificeerde en uitge-
ruste deskundige.
dooft.
SymptoomWaarschijnlijke oorzaakOplossing
pM_RAV4_OM_OM42D03E_(EE).book P age 237 Wednesday, March 20, 2019 2:08 PM

2383-4. Verstellen van het stuurwiel en de spiegels
wordt weergegeven.
De digitale binnenspiegel is
extreem warm.
(Het display wordt geleide-
lijk aan schemeriger. Als de
temperatuur blijft stijgen,
wordt de digitale binnen-
spiegel uitgeschakeld.)
Het wordt aangeraden om
de temperatuur in het interi-
eur terug te brengen om de
temperatuur van de spie-
gel terug te brengen.
( verdwijnt wanneer de
spiegel afkoelt.)
Als niet verdwijnt, ook
al is de spiegel koud, laat
dan de auto nakijken door
een erkende Toyota-dealer
of hersteller/reparateur of
een andere naar behoren
gekwalificeerde en uitge-
ruste deskundige.
De hendel kan niet goed
worden bediend.De hendel is mogelijk
defect.
Schakel over naar de
modus optische spiegel en
laat de auto nakijken door
een erkende Toyota-dealer
of hersteller/reparateur of
een andere naar behoren
gekwalificeerde en uitge-
ruste deskundige.
(Houd de toets
menu/invoeren gedurende
ongeveer 10 seconden
ingedrukt om naar de
modus optische spiegel
over te schakelen.)
SymptoomWaarschijnlijke oorzaakOplossing
pM_RAV4_OM_OM42D03E_(EE).book P age 238 Wednesday, March 20, 2019 2:08 PM

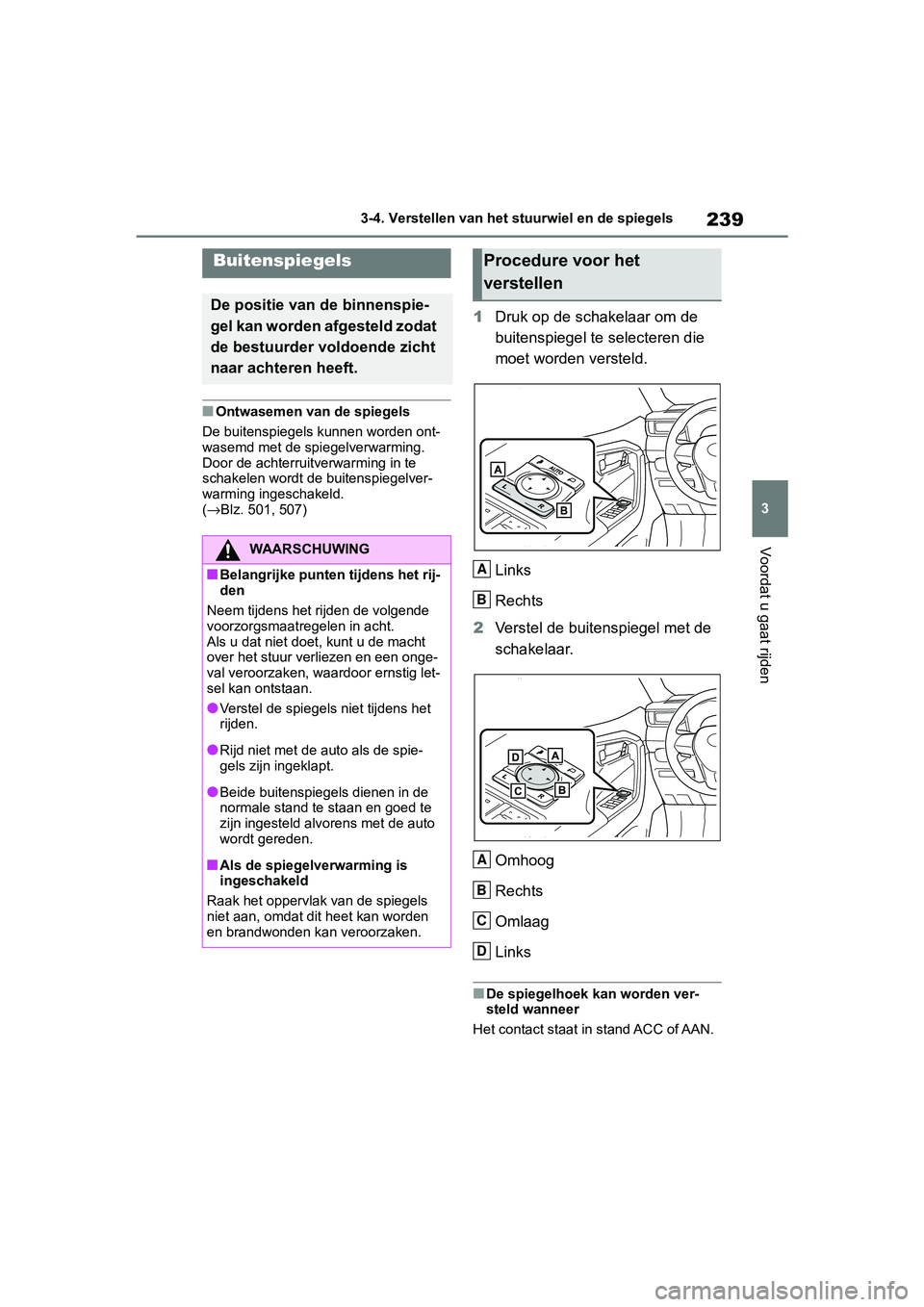

239
3
3-4. Verstellen van het
stuurwiel en de spiegels
Voordat u gaat rijden
■Ontwasemen van de spiegels
De buitenspiegels kunnen worden ont-
wasemd met de spiegelverwarming.
Door de achterruitverwarming in te
schakelen wordt de buitenspiegelver-
warming ingeschakeld.
(→Blz. 501, 507)
1 Druk op de schakelaar om de
buitenspiegel te selecteren die
moet worden versteld.
Links
Rechts
2 Verstel de buitenspiegel met de
schakelaar.
Omhoog
Rechts
Omlaag
Links
■De spiegelhoek kan worden ver-
steld wanneer
Het contact staat i n stand ACC of AAN.
Buitenspiegels
De positie van de binnenspie-
gel kan worden afgesteld zodat
de bestuurder voldoende zicht
naar achteren heeft.
WAARSCHUWING
■Belangrijke punten tijdens het rij-
den
Neem tijdens het rijden de volgende
voorzorgsmaatregelen in acht.
Als u dat niet doet, kunt u de macht
over het stuur verliezen en een onge-
val veroorzaken, waa rdoor ernstig let-
sel kan ontstaan.
●Verstel de spiegels niet tijdens het
rijden.
●Rijd niet met de auto als de spie-
gels zijn ingeklapt.
●Beide buitenspiegels dienen in de
normale stand te staan en goed te
zijn ingesteld alvorens met de auto
wordt gereden.
■Als de spiegelverwarming is
ingeschakeld
Raak het oppervlak van de spiegels
niet aan, omdat di t heet kan worden
en brandwonden kan veroorzaken.
Procedure voor het
verstellen
A
B
A
B
C
D
pM_RAV4_OM_OM42D03E_(EE).book P age 239 Wednesday, March 20, 2019 2:08 PM
