2019 TOYOTA RAV4 Instructieboekje (in Dutch)

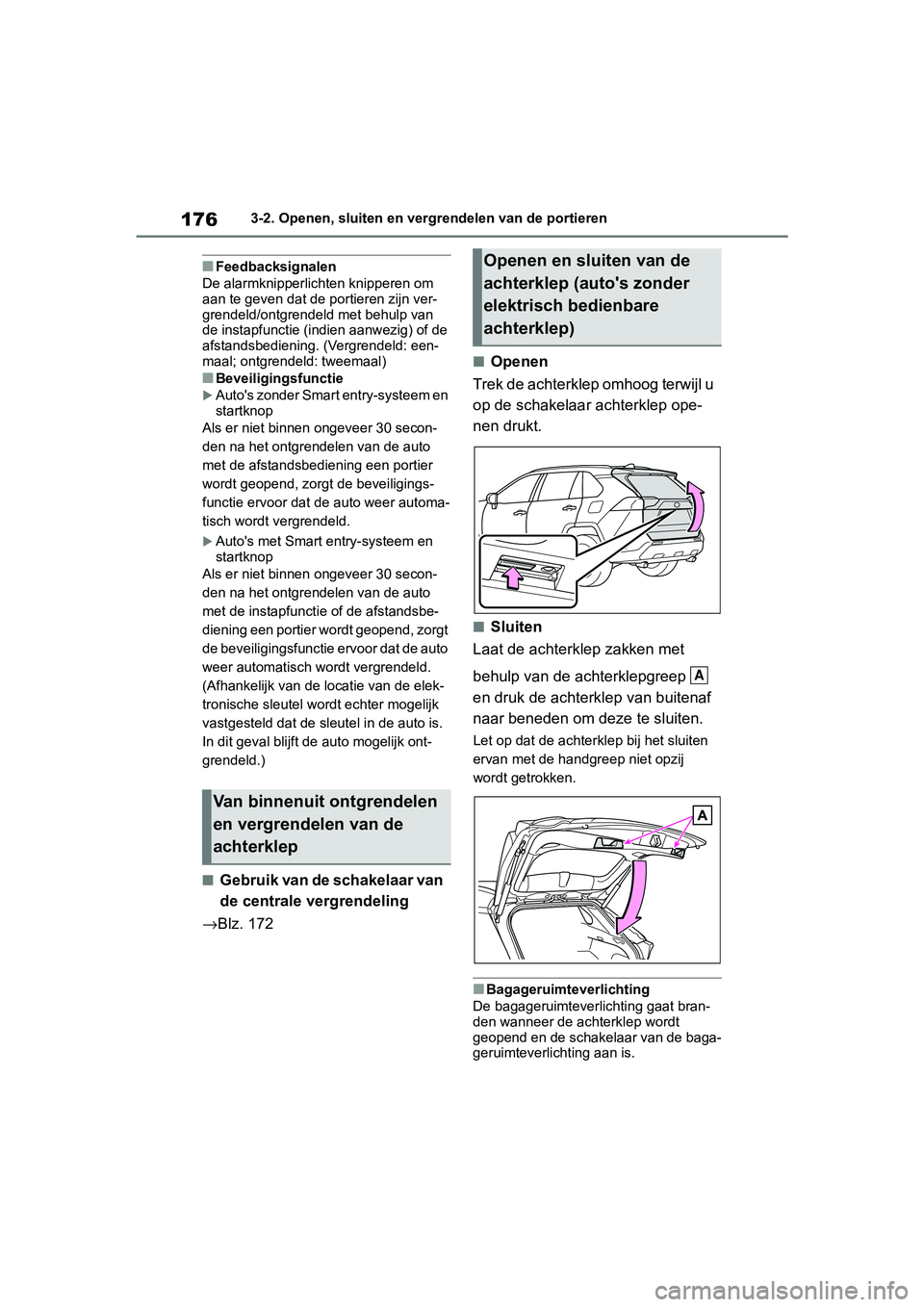

1763-2. Openen, sluiten en vergrendelen van de portieren
■Feedbacksignalen
De alarmknipperlichten knipperen om
aan te geven dat de portieren zijn ver-
grendeld/ontgrendeld met behulp van
de instapfunctie (indien aanwezig) of de
afstandsbediening. (Vergrendeld: een-
maal; ontgrendeld: tweemaal)
■Beveiligingsfunctie
Auto's zonder Smart entry-systeem en
startknop
Als er niet binnen ongeveer 30 secon-
den na het ontgrendelen van de auto
met de afstandsbediening een portier
wordt geopend, zorgt de beveiligings-
functie ervoor dat de auto weer automa-
tisch wordt vergrendeld.
Auto's met Smart e ntry-systeem en
startknop
Als er niet binnen ongeveer 30 secon-
den na het ontgrendelen van de auto
met de instapfuncti e of de afstandsbe-
diening een portier wordt geopend, zorgt
de beveiligingsfunctie ervoor dat de auto
weer automatisch wordt vergrendeld.
(Afhankelijk van de locatie van de elek-
tronische sleutel wordt echter mogelijk
vastgesteld dat de sl eutel in de auto is.
In dit geval blijft d e auto mogelijk ont-
grendeld.)
■Gebruik van de schakelaar van
de centrale vergrendeling
→ Blz. 172
■Openen
Trek de achterklep omhoog terwijl u
op de schakelaar achterklep ope-
nen drukt.
■Sluiten
Laat de achter klep zakken met
behulp van de achterklepgreep
en druk de achterklep van buitenaf
naar beneden om deze te sluiten.
Let op dat de achterk lep bij het sluiten
ervan met de handgreep niet opzij
wordt getrokken.
■Bagageruimteverlichting
De bagageruimtever lichting gaat bran-
den wanneer de ac hterklep wordt
geopend en de schakelaar van de baga-
geruimteverlichting aan is.
Van binnenuit ontgrendelen
en vergrendelen van de
achterklep
Openen en sluiten van de
achterklep (auto's zonder
elektrisch bedienbare
achterklep)
A
pM_RAV4_OM_OM42D03E_(EE).book P age 176 Wednesday, March 20, 2019 2:08 PM

177
3

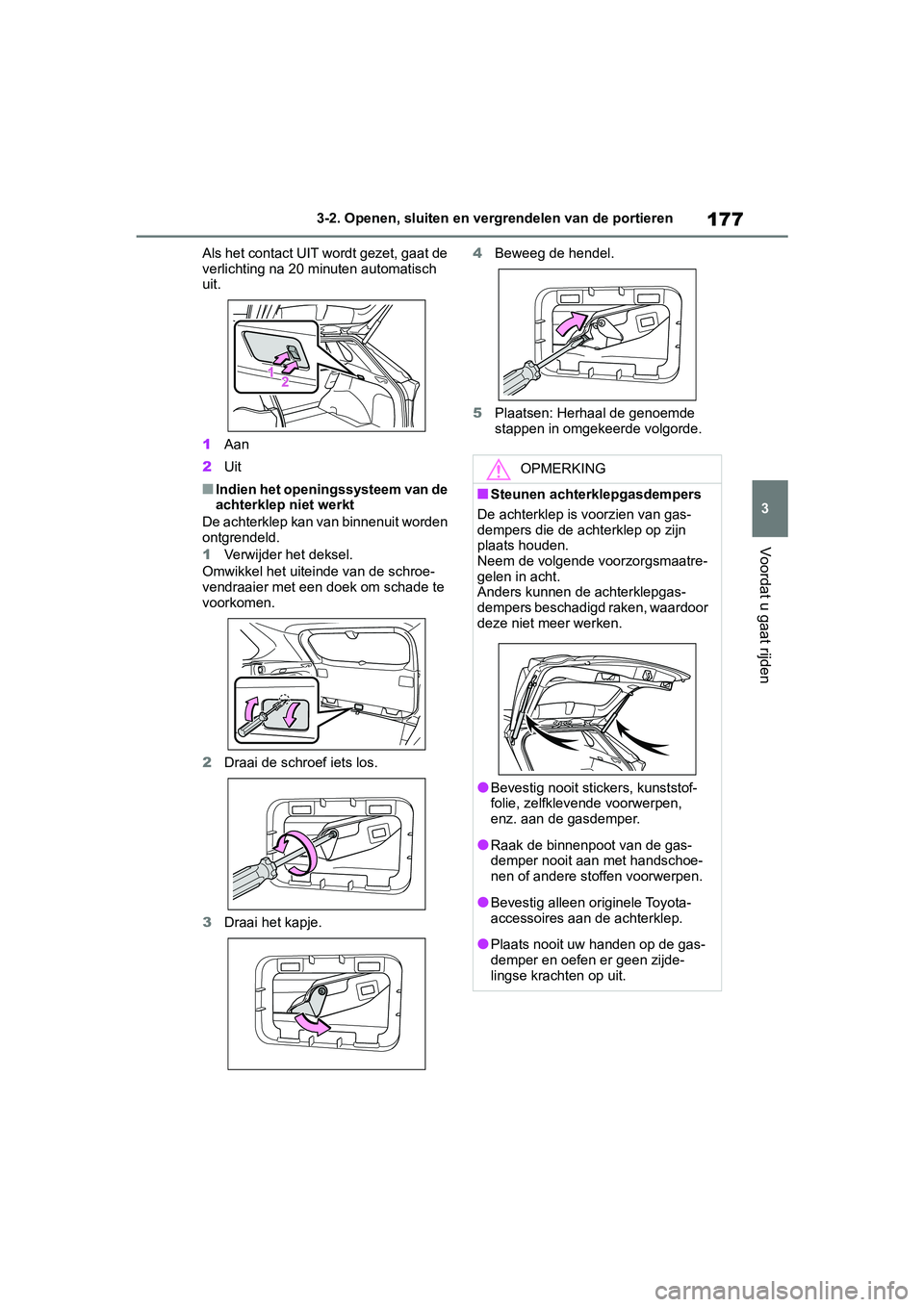

3-2. Openen, sluiten en vergrendelen van de portieren
Voordat u gaat rijden
Als het contact UIT wordt gezet, gaat de
verlichting na 20 mi
nuten automatisch
uit.
1 Aan
2 Uit
■Indien het openingssysteem van de
achterklep niet werkt
De achterklep kan van binnenuit worden
ontgrendeld.
1 Verwijder het deksel.
Omwikkel het uiteinde van de schroe-
vendraaier met een doek om schade te
voorkomen.
2 Draai de schroef iets los.
3 Draai het kapje. 4
Beweeg de hendel.
5 Plaatsen: Herhaal de genoemde
stappen in omgekeerde volgorde.
OPMERKING
■Steunen achterklepgasdempers
De achterklep is voorzien van gas-
dempers die de achterklep op zijn
plaats houden.
Neem de volgende voorzorgsmaatre-
gelen in acht.
Anders kunnen de achterklepgas-
dempers beschadigd raken, waardoor
deze niet meer werken.
●Bevestig nooit sti ckers, kunststof-
folie, zelfklevende voorwerpen,
enz. aan de gasdemper.
●Raak de binnenpoot van de gas-
demper nooit aan met handschoe-
nen of andere st offen voorwerpen.
●Bevestig alleen or iginele Toyota-
accessoires aan de achterklep.
●Plaats nooit uw handen op de gas-
demper en oefen er geen zijde-
lingse krachten op uit.
pM_RAV4_OM_OM42D03E_(EE).book P age 177 Wednesday, March 20, 2019 2:08 PM

1783-2. Openen, sluiten en vergrendelen van de portieren
■Gebruik van de afstandsbedie-
ning
Houd de schakelaar ingedrukt.
De elektrisch bedienbare achterklep
wordt automati sch geopend/gesloten.
Ontgrendel de achterklep voordat u hem
bedient.
Druk op de schakelaar terwijl de elek-
trisch bedienbare achterklep wordt
geopend/gesloten om de beweging te
stoppen. Wanneer de schakelaar nog-
maals wordt ingedrukt terwijl de beweging
is gestopt, beweegt de achterklep in
tegenovergestelde richting.
■Gebruik van de toets elektrisch
bedienbare achterklep op het
dashboard
Houd de schakelaar ingedrukt.
De elektrisch bedi enbare achterklep
wordt automati sch geopend/gesloten.
Ontgrendel de achterklep voordat u hem
bedient.
Druk op de schakelaar terwijl de elek-
trisch bedienbare achterklep wordt
geopend/gesloten om de beweging te stoppen. Wanneer de schakelaar nog-
maals wordt ingedrukt terwijl de beweging
is gestopt, beweegt de achterklep in
tegenovergestelde richting.
■Gebruik van de schakelaar ach-
terklep openen
Wanneer de achterklep ontgrendeld
is: druk op de ontgrendelschakelaar
van de achterklep.
Wanneer de achterklep vergrendeld
is: druk terwijl u de elektronische
sleutel bij u draagt op de ontgrendel-
schakelaar van de achterklep.
De elektrisch bedi
enbare achterklep
wordt automatisch geopend.
Druk op de schakelaar terwijl de elek-
trisch bedienbare achterklep wordt
geopend/gesloten om de beweging te
stoppen.
Openen en sluiten van de
achterklep (auto's met
elektrisch bedienbare
achterklep)
pM_RAV4_OM_OM42D03E_(EE).book P age 178 Wednesday, March 20, 2019 2:08 PM

179
3
3-2. Openen, sluiten en vergrendelen van de portieren
Voordat u gaat rijden
■Gebruik van de schakelaar elek-
trisch bedienbare achterklep op
de achterklep
Druk op de schakelaar.
De elektrisch bedi
enbare achterklep
wordt automatisch gesloten.
Door op de schakelaar te drukken terwijl
de elektrisch bedienbare achterklep wordt
bediend, stopt de ac hterklep met bewe-
gen. Wanneer de schakelaar nogmaals
wordt ingedrukt terwijl de beweging is
gestopt, beweegt de ac hterklep in tegen-
overgestelde richting.
■Gebruik van de achterklepgre-
pen
Laat de achterklep zakken met
behulp van de achterklepgreep .
De bekrachtigingsfunctie van de achter-
klep wordt geactiveer d en de elektrisch
bedienbare achterklep sluit verder auto-
matisch.
■Gebruik van de sensor regeling
voetbediening (auto's met
handsfree elektrisch bedienbare
achterklep)
De handsfree elektrisch bedienbare
achterklep maakt het automatisch
openen en sluiten van de elektrisch
bedienbare achterklep mogelijk door
uw voet onder het midden van de
achterbumper te plaatsen en hem
van de achterbumper vandaan te
bewegen. Zorg ervoor dat voor het
bedienen van de handsfree elektrisch
bedienbare achterklep de sensor
regeling voetbediening is ingescha-
keld (
→Blz. 134) en dat u een elek-
tronische sleutel bij u draagt.
1Zorg ervoor dat u zich, met de
elektronische sleutel op zak, bin-
nen het detectiebereik van het
Smart entry-systeem met start-
knop bevindt, op ongeveer 30 tot
50 cm van de achterbumper.
Sensor regeling voetbediening
Detectiegebied voor werking
handsfree elektrisch bedienbare
achterklep
Detectiegebied voor werking
Smart entry-systeem met start-
knop (
→Blz. 188)
A
A
B
C
pM_RAV4_OM_OM42D03E_(EE).book P age 179 Wednesday, March 20, 2019 2:08 PM

1803-2. Openen, sluiten en vergrendelen van de portieren
2Bedien de achterklep met een
voetbeweging door uw voet tot 10
cm onder de achterbumper te
bewegen en vervolgens weer
terug te trekken.
Voer deze volledige beweging binnen 1
seconde uit.
De achterklep zal niet in werking treden
zolang er een voet wordt gesignaleerd
onder de achterbumper.
Raak bij het gebr uik van de handsfree
functie van de ele ktrisch bedienbare ach-
terklep de achterbumper niet aan.
Als er zich in het passagierscompartiment
of de bagageruimte een andere elektroni-
sche sleutel bevindt , duurt het mogelijk
iets langer dan norm aal voordat de ach-
terklep in werking treedt.
Sensor regeling voetbediening
Detectiegebied voor werking
handsfree elektrisch bedienbare
achterklep
3Als de sensor signaleert dat u uw
voet hebt teruggetrokken, klinkt er
een zoemer en zal de elektrisch
bedienbare achterklep automa-
tisch volledig openen/sluiten.
Als er tijdens het openen/sluiten van de
achterklep een voet onder de achterbum-
per wordt bewogen, g aat de achterklep
niet verder open.
Als er weer een voet onder de achter-
bumper wordt bewogen terwijl de bewe-
ging is gestopt, beweegt de achterklep in
tegenovergestelde richting.
■Bagageruimteverlichting
De bagageruimteverl ichting gaat branden
wanneer de achterklep wordt geopend en
de schakelaar van de bagageruimtever-
lichting aan is.
Als het contact UIT wordt gezet, gaat de
verlichting na 20 mi nuten automatisch uit.
1Aan
2Uit
■Sluitsysteem achterklep
Wanneer de achterklep nog enigszins
geopend is, zal het slu itsysteem van de
achterklep deze automat isch volledig slui-
ten.
Het sluitsysteem van de achterklep wordt
bediend, ongeacht de st atus van het con-
tact.
■Werkingsvoorwaarden elektrisch
bedienbare achterklep
De achterklep kan in de volgende gevallen
automatisch worden geopend en gesloten:
●Wanneer de elektrisch bedienbare ach-
terklep is ingeschakeld. (
→Blz. 134)
●Wanneer de achterkl ep is ontgrendeld.
Als echter de schakelaar achterklep ope-
nen wordt ingedrukt terwijl u de elektroni-
sche sleutel bij u hebt, wordt de elektrisch
bedienbare achterklep bediend, ook wan-
neer de achterklep is vergrendeld.
(
→Blz. 178)
●Wanneer het contact AAN staat, kan in
aanvulling op het bovenstaande de ach-
terklep worden bediend wanneer aan de
onderstaande voorwaarden wordt vol-
daan:
• De parkeerrem is geactiveerd
A
B
pM_RAV4_OM_OM42D03E_(EE).book P age 180 Wednesday, March 20, 2019 2:08 PM

181
3
3-2. Openen, sluiten en vergrendelen van de portieren
Voordat u gaat rijden
• Het rempedaal is ingetrapt
• De selectiehendel
staat in stand P
(auto's met automatische transmissie of
Multidrive CVT) of de neutraalstand
(auto's met handgeschakelde transmis-
sie).
■Werking van de elektrisch bedien-
bare achterklep
●Er klinkt een zoemer om aan te geven
dat de achterklep wordt geopend/geslo-
ten.
●Wanneer het systeem van de elektrisch
bedienbare achterklep is uitgeschakeld,
kan de achterklep niet elektrisch worden
bediend, maar kan hi j wel met de hand
worden geopend en gesloten.
●Wanneer de elektrisch bedienbare ach-
terklep automati sch wordt geopend en
er iets abnormaals wordt gesignaleerd
als gevolg van mens elijk handelen of
een voorwerp, wordt de beweging
gestopt.
■Klembeveiliging
De elektrisch bedienbare achterklep is aan
beide zijden voorzien van sensoren. Als
iets de werking van de elektrisch bedien-
bare achterklep tijdens het sluiten hindert,
beweegt de achterkl ep automatisch in de
tegenovergestelde richting of stopt deze
met bewegen.
■Functie beveiliging tegen dichtvallen
Wanneer er tijdens het automatisch ope-
nen van de elektri sch bedienbare achter-
klep overmatige krac ht op de klep wordt
uitgeoefend, stopt de beweging van de
elektrisch bedienbare achterklep om te
voorkomen dat deze dichtvalt.
■Bekrachtigingsfunctie sluitsysteem
achterklep
Wanneer de achterklep handmatig omlaag
wordt geduwd terwijl deze op een open
positie gestopt is, slu it de achterklep auto-
matisch volledig.
■Uitgestelde vergrendelingsfunctie
achterklep (indien aanwezig)
Met deze functie wo rdt het vergrendelen
van alle portieren van tevoren uitgesteld
wanneer de elektrisch bedienbare achter-
klep is geopend.
Wanneer de volgende procedure is
gevolgd, worden alle portieren maar niet
de elektrisch bedienbare achterklep ver-
grendeld. Vervolgens w ordt de elektrisch
bedienbare achterklep vergrendeld als
deze wordt gesloten.
1Sluit alle portieren, behalve de achter-
klep.
2Vergrendel tijdens het sluiten van de
elektrisch bedienbar e achterklep de
portieren met het Smart entry-systeem
met startknop vanaf de voorportieren
(
→Blz. 168) of de afstandsbediening.
(
→Blz. 168)
De alarmknipperlichten knipperen om aan
te geven dat alle portieren zijn gesloten en
vergrendeld.
●Als de elektronische sleutel in de auto
wordt geplaatst nada t het sluiten is
gestart via de uitgestelde vergrende-
lingsfunctie van de portieren, wordt de
elektronische sleutel mogelijk in de auto
opgesloten.
●Als de elektrisch bedienbare achterklep
niet geheel sluit door de werking van de
klembeveiliging, te rwijl de achterklep
automatisch wordt gesloten nadat een
uitgestelde vergrendeling van de portie-
ren is uitgevoerd, wordt de uitgestelde
vergrendelingsfunctie van de portieren
geannuleerd en worden alle portieren
ontgrendeld.
●Controleer voordat u de auto achterlaat
of alle portieren gesloten en vergrendeld
zijn.
pM_RAV4_OM_OM42D03E_(EE).book P age 181 Wednesday, March 20, 2019 2:08 PM

1823-2. Openen, sluiten en vergrendelen van de portieren
■Werkingsvoorwaarden sensor rege-
ling voetbediening (auto's met
handsfree elektrisch bedienbare ach-
terklep)
De handsfree elektrisch bedienbare ach-
terklep wordt automatisch geopend/geslo-
ten als aan de volgende voorwaarden
wordt voldaan:
●De bediening via de sensor regeling
voetbediening is ingeschakeld
(
→Blz. 134)
●De elektronische sl eutel bevindt zich
binnen het werkingsbereik. (
→Blz. 188)
●Er wordt een voet onder het midden van
de achterbumper geplaatst en deze
wordt van de achterbumper vandaan
bewogen.
De elektrisch bedienbare achterklep
wordt mogelijk ook bediend door een
hand, elleboog, knie, enz. onder het
midden van de achterbumper te plaat-
sen en van de achterbumper vandaan
te bewegen. Houd het lichaamsdeel
dicht genoeg bij het midden van de ach-
terbumper.
■Situaties waarin de handsfree elek-
trisch bedienbare achterklep moge-
lijk niet goed werkt (auto's met
handsfree elektrisch bedienbare ach-
terklep)
In de volgende situat ies werkt de hands-
free elektrisch bedienbare achterklep
mogelijk niet goed:
●Als een voet wordt gesignaleerd onder
de achterbumper
●Als er hard met een voet tegen de ach-
terbumper wordt getrapt of als de ach-
terbumper een poosje wordt aangeraakt
Als de achterbumper een poosje is aange-
raakt, wacht dan even voordat u de hands-
free elektrisch bedienbare achterklep weer
probeert te bedienen.
●Als de achterklep wo rdt bediend terwijl
een persoon zich te di cht bij de achter-
bumper bevindt
●Als een externe bron van radiografische
signalen de communicatie tussen de
elektronische sleutel en de auto ver-
stoort (
→Blz. 189)
●Wanneer de auto in de buurt van een
bron van elektromagnetische velden
(zoals een parkeerpl aats voor betaald
parkeren, een tankst ation, een elek-
trisch verwarmde weg of tl-lampen)
geparkeerd staat die de gevoeligheid
van de handsfree elektrisch bedienbare
achterklep negatief beïnvloedt
●Wanneer de auto zich in de buurt
bevindt van een televisiezendmast,
elektriciteitscentrale, radiozender,
videowall, luchthaven of andere locatie
waar sterke radiogolven of elektromag-
netische velden aanwezig zijn
●Als er een grote hoeveelheid water op
de achterbumper terechtkomt, bijvoor-
beeld wanneer de auto wordt gewassen
of bij zware regenval
●Wanneer er modder, sneeuw, ijs, e.d. op
de achterbumper zit
●Als de auto eni ge tijd geparkeerd is in
de buurt van object en die kunnen bewe-
gen en in contact kunnen komen met de
achterbumper, zoals planten
●Wanneer een accessoire op de achter-
bumper is gemonteerd
Schakel de handsfree f unctie van de elek-
trisch bedienbare achterklep (sensor rege-
ling voetbediening) uit als een accessoire
is gemonteerd.
■Voorkomen van onbedoeld bedienen
van de handsfree elektrisch bedien-
bare achterklep (auto's met hands-
free elektrisch bedienbare
achterklep)
Als er zich een elektronische sleutel in het
werkingsbereik bevi ndt, kan de handsfree
elektrisch bedienbare achterklep mogelijk
onbedoeld worden bediend. Pas daarom
in de volgende situaties op.
●Als er een grote hoeveelheid water op
de achterbumper terechtkomt, bijvoor-
beeld wanneer de auto wordt gewassen
of bij zware regenval
●Als er vuil wordt weggeveegd van de
achterbumper
●Wanneer er een klein dier of een klein
object, zoals een bal , onder de achter-
bumper komt
pM_RAV4_OM_OM42D03E_(EE).book P age 182 Wednesday, March 20, 2019 2:08 PM

183
3
3-2. Openen, sluiten en vergrendelen van de portieren
Voordat u gaat rijden
●Wanneer een object onder de achter-
bumper vandaan wordt gehaald
●Als iemand zijn
/haar benen heen en
weer beweegt wanneer hij/zij op de ach-
terbumper zit
●Als iemands benen of een ander
lichaamsdeel in aanraking komen met
de achterbumper wanneer diegene
langs de auto loopt
●Wanneer de auto in de buurt van een
bron van elektromagnetische velden
(zoals een parkeerpl aats voor betaald
parkeren, een tankstation, een elek-
trisch verwarmde w eg of tl-lampen)
geparkeerd staat die de gevoeligheid
van de handsfree elektrisch bedienbare
achterklep negatief beïnvloedt
●Wanneer de auto zich in de buurt
bevindt van een tele visiezendmast,
elektriciteitscentrale, radiozender,
videowall, luchthaven of andere locatie
waar sterke radiogolven of elektromag-
netische velden aanwezig zijn
●Wanneer de auto geparkeerd staat op
een plek waar objecten, zoals planten,
zich in de buurt van de achterbumper
bevinden
●Als bagage, enz. in de buurt van de ach-
terbumper wordt geplaatst
●Als er een accessoire of autohoes wordt
geplaatst/verwijderd in de buurt van de
achterbumper
●Als de auto wordt gesleept
Schakel de handsfree functie van de elek-
trisch bedienbare achterklep (sensor rege-
ling voetbediening) u it om het onbedoeld
bedienen te voorkomen. (
→Blz. 134)
■Bij het aansluiten van de accu
Sluit de achterklep om ervoor te zorgen
dat de elektrisch bedienbare achterklep
correct werkt.
■Indien het openingssysteem van de
achterklep niet werkt
De achterklep kan van binnenuit worden
ontgrendeld.
1Verwijder het deksel.
Omwikkel het uitei nde van de schroeven-
draaier met een doek om schade te voor-
komen.
2Draai de schroef iets los.
3Draai het kapje.
4Beweeg de hendel.
5Plaatsen: Herhaal de genoemde stap-
pen in omgekeerde volgorde.
■Persoonlijke voorkeursinstellingen
Instellingen (bijv. openingshoek elektrisch
bedienbare achterklep) kunnen worden
gewijzigd. (System en met mogelijkheden
voor persoonlijke voorkeursinstellingen:
→Blz. 676)
pM_RAV4_OM_OM42D03E_(EE).book P age 183 Wednesday, March 20, 2019 2:08 PM
