2019 TOYOTA RAV4 Instructieboekje (in Dutch)

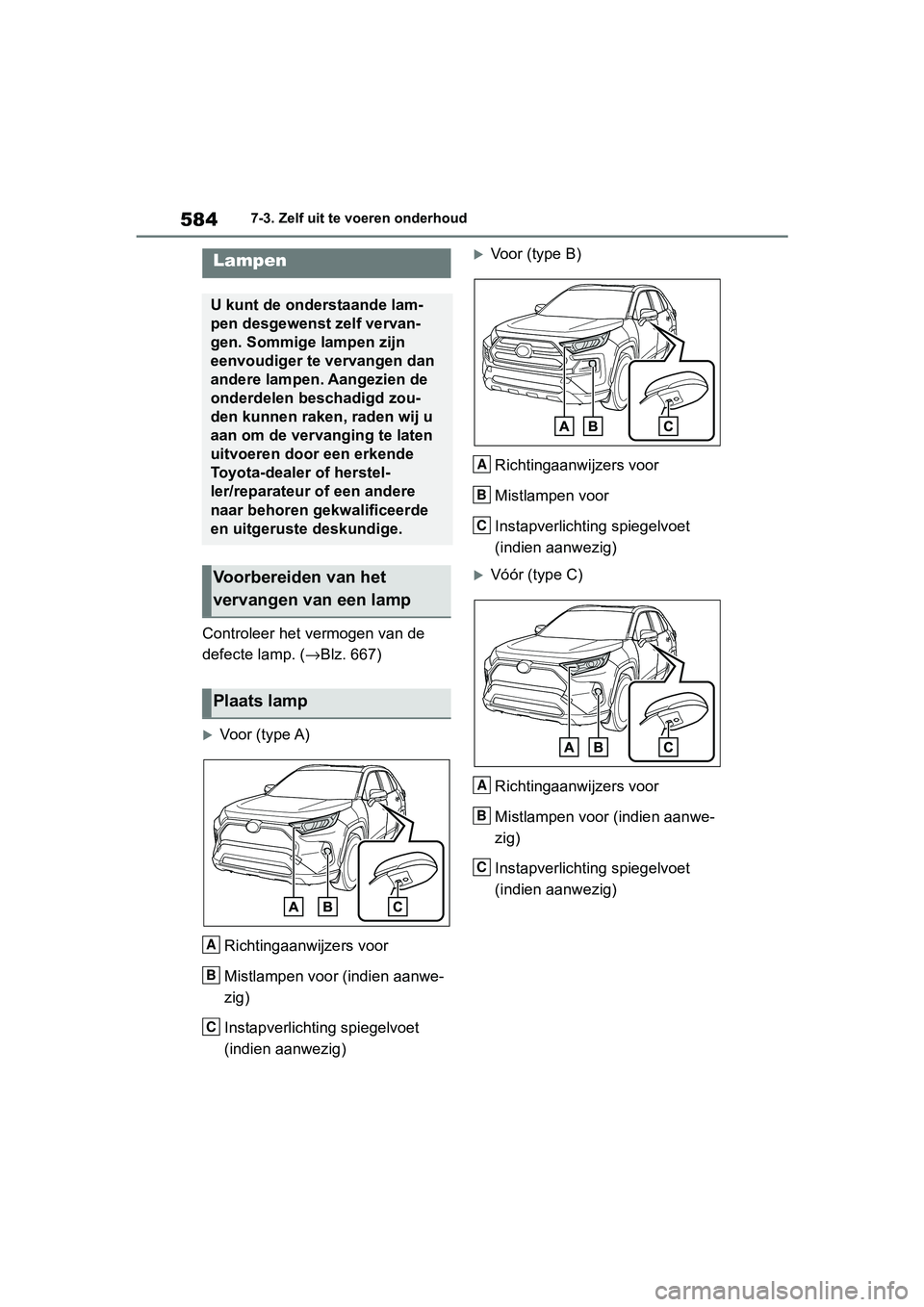

5847-3. Zelf uit te voeren onderhoud
Controleer het vermogen van de
defecte lamp. ( →Blz. 667)
Voor (type A)
Richtingaanwijzers voor
Mistlampen voor (indien aanwe-
zig)
Instapverlichting spiegelvoet
(indien aanwezig)
Voor (type B)Richtingaanwijzers voor
Mistlampen voor
Instapverlichting spiegelvoet
(indien aanwezig)
Vóór (type C)Richtingaanwijzers voor
Mistlampen voor (indien aanwe-
zig)
Instapverlichting spiegelvoet
(indien aanwezig)
Lampen
U kunt de onderstaande lam-
pen desgewenst zelf vervan-
gen. Sommige lampen zijn
eenvoudiger te vervangen dan
andere lampen. Aangezien de
onderdelen beschadigd zou-
den kunnen raken, raden wij u
aan om de vervan ging te laten
uitvoeren door een erkende
Toyota-dealer of herstel-
ler/reparateur o f een andere
naar behoren gekwalificeerde
en uitgeruste deskundige.
Voorbereiden van het
vervangen van een lamp
Plaats lamp
A
B
C
A
B
C
A
B
C
pM_RAV4_OM_OM42D03E_(EE).book P age 584 Wednesday, March 20, 2019 2:08 PM

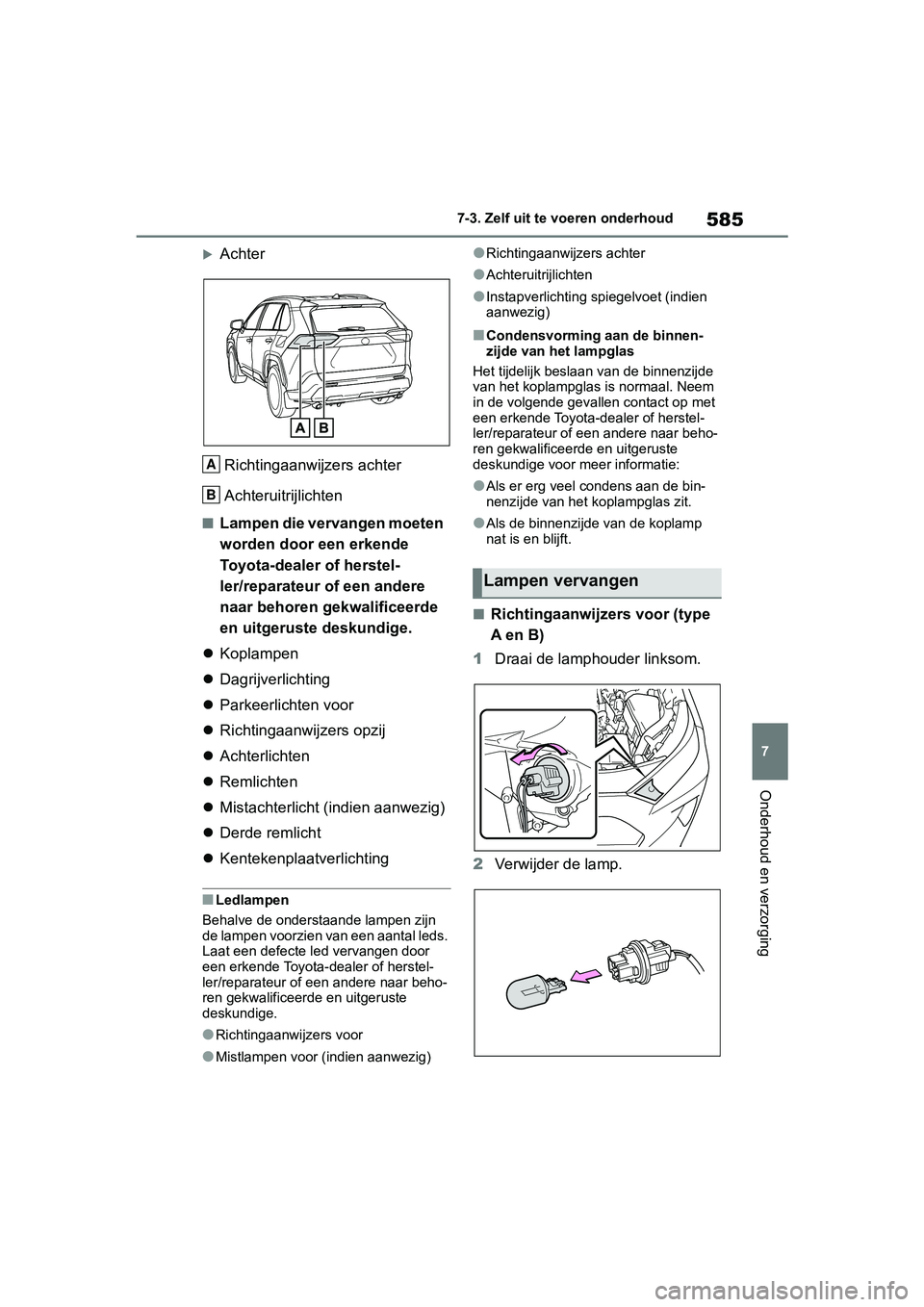

585
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
Achter
Richtingaanwijzers achter
Achteruitrijlichten
■Lampen die vervangen moeten
worden door een erkende
Toyota-dealer of herstel-
ler/reparateur of een andere
naar behoren gekwalificeerde
en uitgeruste deskundige.
 Koplampen
 Dagrijverlichting
 Parkeerlichten voor
 Richtingaanwijzers opzij
 Achterlichten
 Remlichten
 Mistachterlicht (indien aanwezig)
 Derde remlicht
 Kentekenplaatverlichting
■Ledlampen
Behalve de onderstaande lampen zijn
de lampen voorzien van een aantal leds.
Laat een defecte led vervangen door
een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste
deskundige.
●Richtingaanwijzers voor
●Mistlampen voor (indien aanwezig)
●Richtingaanwijzers achter
●Achteruitrijlichten
●Instapverlichting spiegelvoet (indien
aanwezig)
■Condensvorming aan de binnen-
zijde van het lampglas
Het tijdelijk beslaan van de binnenzijde
van het koplampglas is normaal. Neem
in de volgende gevalle n contact op met
een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste
deskundige voor meer informatie:
●Als er erg veel condens aan de bin-
nenzijde van het koplampglas zit.
●Als de binnenzijde van de koplamp
nat is en blijft.
■Richtingaanwijzers voor (type
A en B)
1 Draai de lamphouder linksom.
2 Verwijder de lamp.
A
B
Lampen vervangen
pM_RAV4_OM_OM42D03E_(EE).book P age 585 Wednesday, March 20, 2019 2:08 PM

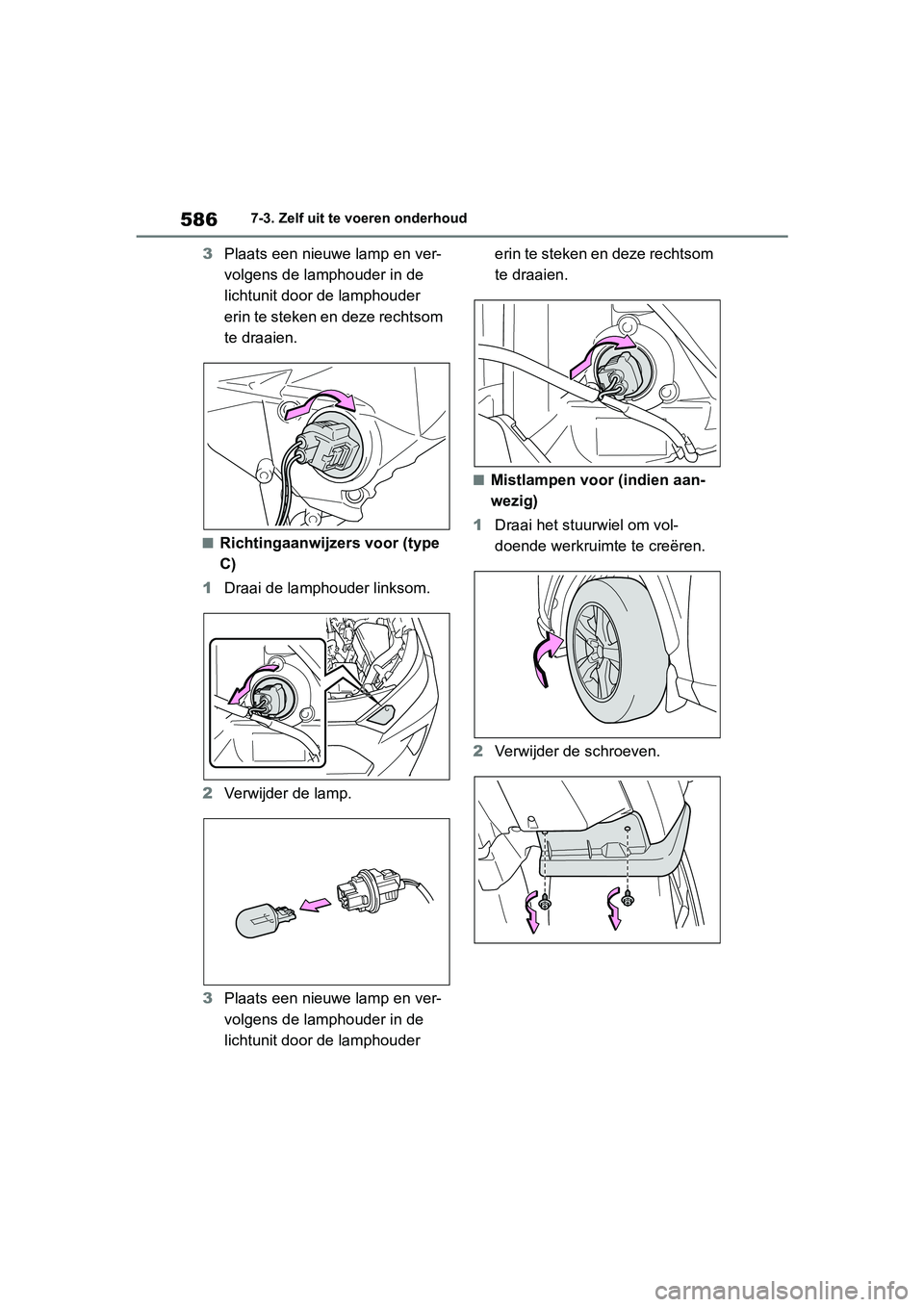

5867-3. Zelf uit te voeren onderhoud
3Plaats een nieuw e lamp en ver-
volgens de lamphouder in de
lichtunit door de lamphouder
erin te steken en deze rechtsom
te draaien.
■Richtingaanwijzers voor (type
C)
1 Draai de lamphouder linksom.
2 Verwijder de lamp.
3 Plaats een nieuw e lamp en ver-
volgens de lamphouder in de
lichtunit door de lamphouder erin te steken en deze rechtsom
te draaien.
■Mistlampen voor (indien aan-
wezig)
1 Draai het stuurwiel om vol-
doende werkruimte te creëren.
2 Verwijder de schroeven.
pM_RAV4_OM_OM42D03E_(EE).book P age 586 Wednesday, March 20, 2019 2:08 PM

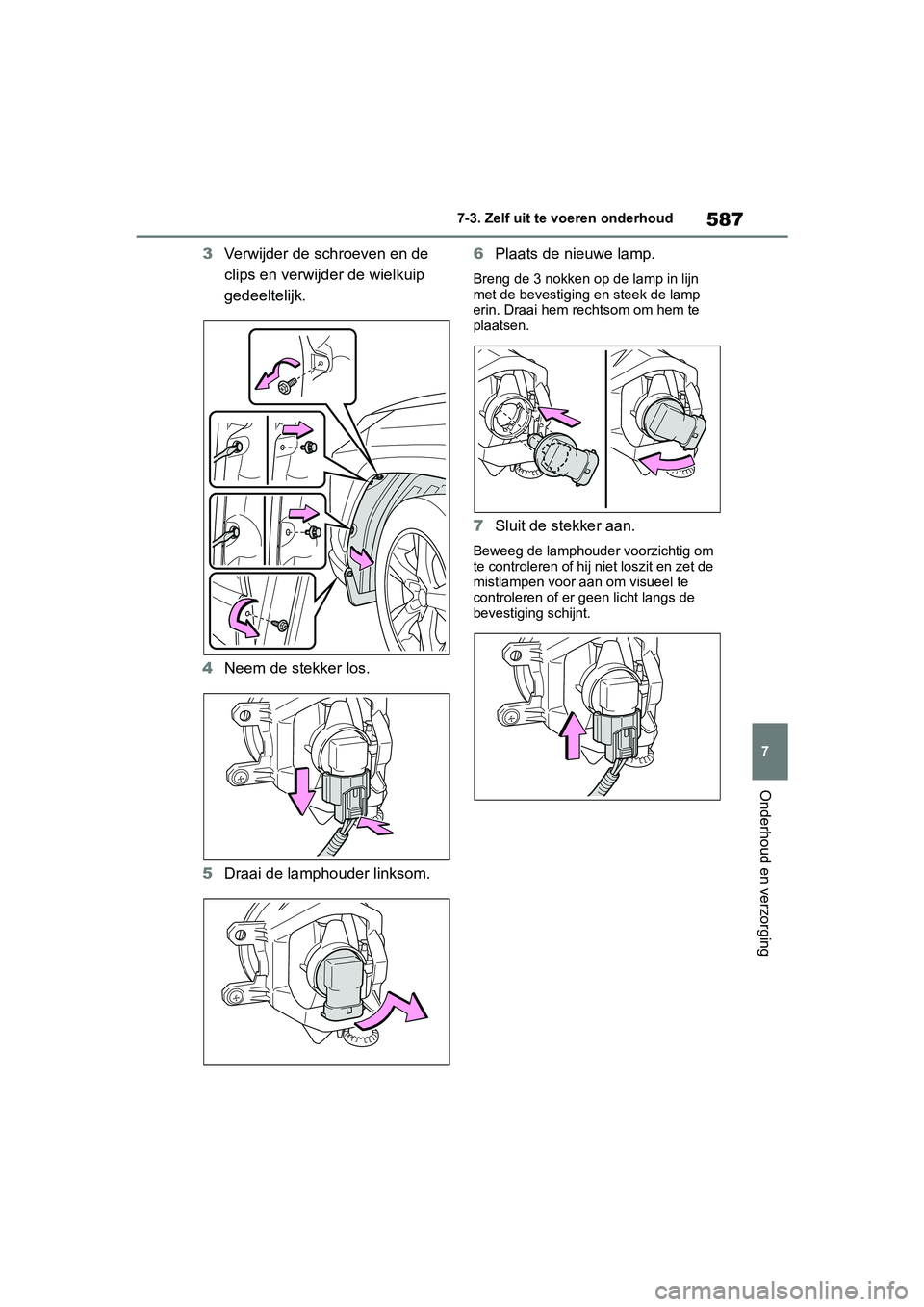

587
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
3
Verwijder de sch roeven en de
clips en verwijder de wielkuip
gedeeltelijk.
4 Neem de stekker los.
5 Draai de lamphouder linksom. 6
Plaats de nieuwe lamp.
Breng de 3 nokken op de lamp in lijn
met de bevestiging en steek de lamp
erin. Draai hem rechtsom om hem te
plaatsen.
7 Sluit de stekker aan.
Beweeg de lamphouder voorzichtig om
te controleren of hij niet loszit en zet de
mistlampen voor aan om visueel te
controleren of er geen licht langs de
bevestiging schijnt.
pM_RAV4_OM_OM42D03E_(EE).book P age 587 Wednesday, March 20, 2019 2:08 PM

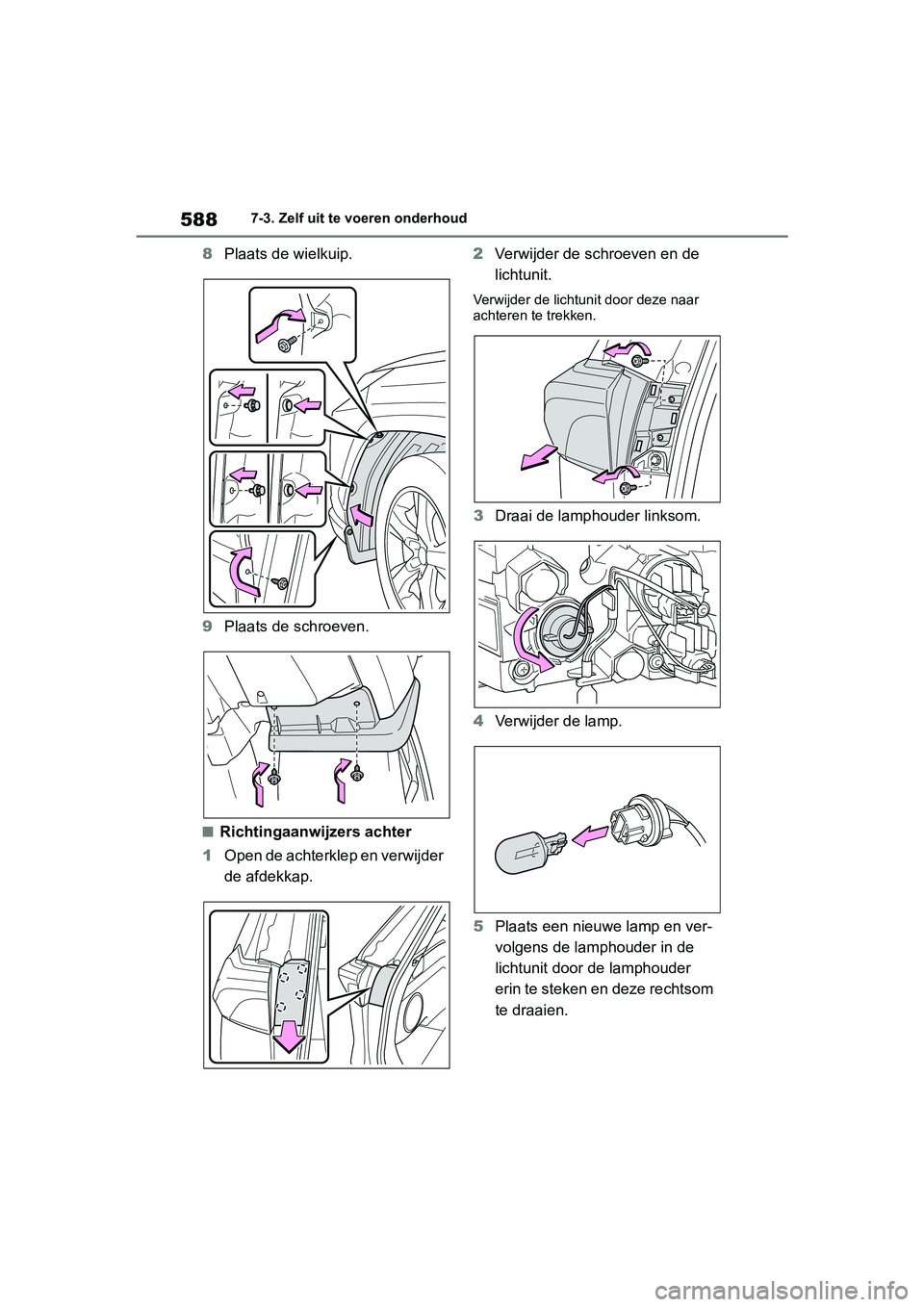

5887-3. Zelf uit te voeren onderhoud
8Plaats de wielkuip.
9 Plaats de schroeven.
■Richtingaanwijzers achter
1 Open de achterklep en verwijder
de afdekkap. 2
Verwijder de schroeven en de
lichtunit.
Verwijder de lichtun it door deze naar
achteren te trekken.
3 Draai de lamphouder linksom.
4 Verwijder de lamp.
5 Plaats een nieuwe lamp en ver-
volgens de lamphouder in de
lichtunit door de lamphouder
erin te steken en deze rechtsom
te draaien.
pM_RAV4_OM_OM42D03E_(EE).book P age 588 Wednesday, March 20, 2019 2:08 PM

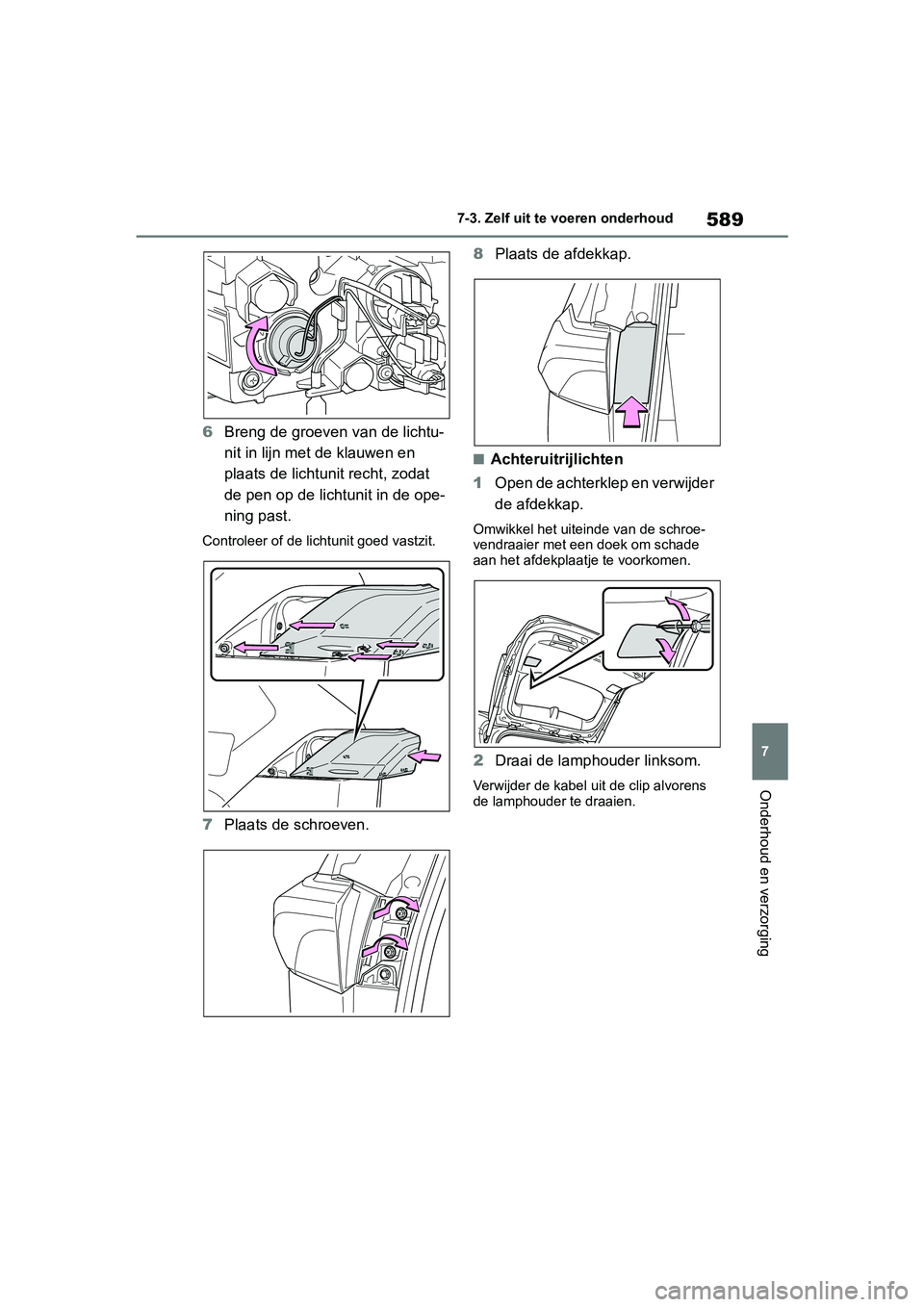

589
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
6
Breng de groeven van de lichtu-
nit in lijn met de klauwen en
plaats de lichtunit recht, zodat
de pen op de lichtunit in de ope-
ning past.
Controleer of de lich tunit goed vastzit.
7Plaats de schroeven. 8
Plaats de afdekkap.
■Achteruitrijlichten
1 Open de achterklep en verwijder
de afdekkap.
Omwikkel het uiteinde van de schroe-
vendraaier met een doek om schade
aan het afdekplaa tje te voorkomen.
2Draai de lamphouder linksom.
Verwijder de kabel uit de clip alvorens
de lamphouder te draaien.
pM_RAV4_OM_OM42D03E_(EE).book P age 589 Wednesday, March 20, 2019 2:08 PM

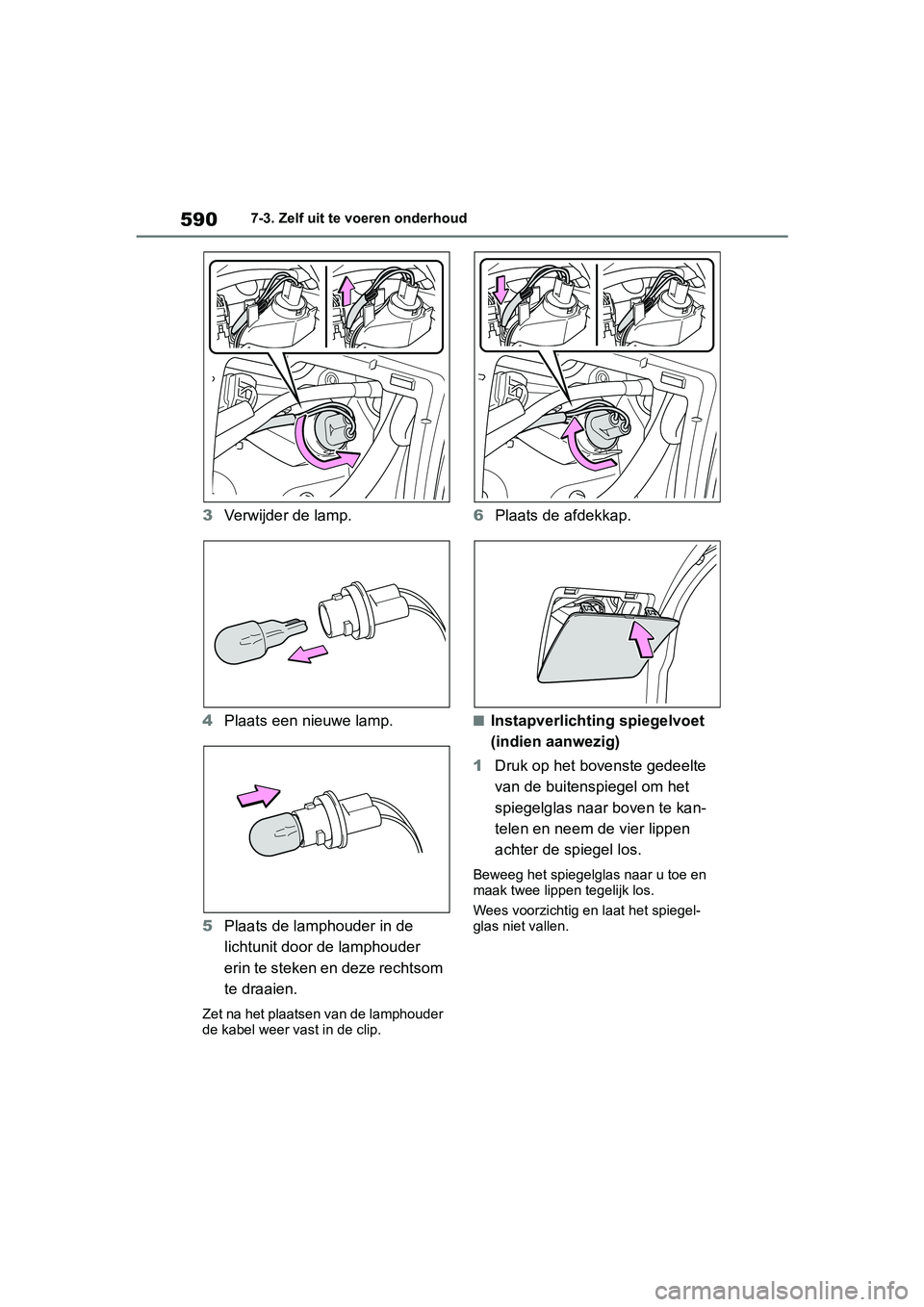

5907-3. Zelf uit te voeren onderhoud
3Verwijder de lamp.
4 Plaats een nieuwe lamp.
5 Plaats de lamphouder in de
lichtunit door de lamphouder
erin te steken en deze rechtsom
te draaien.
Zet na het plaatsen van de lamphouder
de kabel weer vast in de clip.
6Plaats de afdekkap.
■Instapverlichting spiegelvoet
(indien aanwezig)
1 Druk op het bovenste gedeelte
van de buitenspiegel om het
spiegelglas naar boven te kan-
telen en neem de vier lippen
achter de spiegel los.
Beweeg het spiegelgl as naar u toe en
maak twee lippen tegelijk los.
Wees voorzichtig en laat het spiegel-
glas niet vallen.
pM_RAV4_OM_OM42D03E_(EE).book P age 590 Wednesday, March 20, 2019 2:08 PM

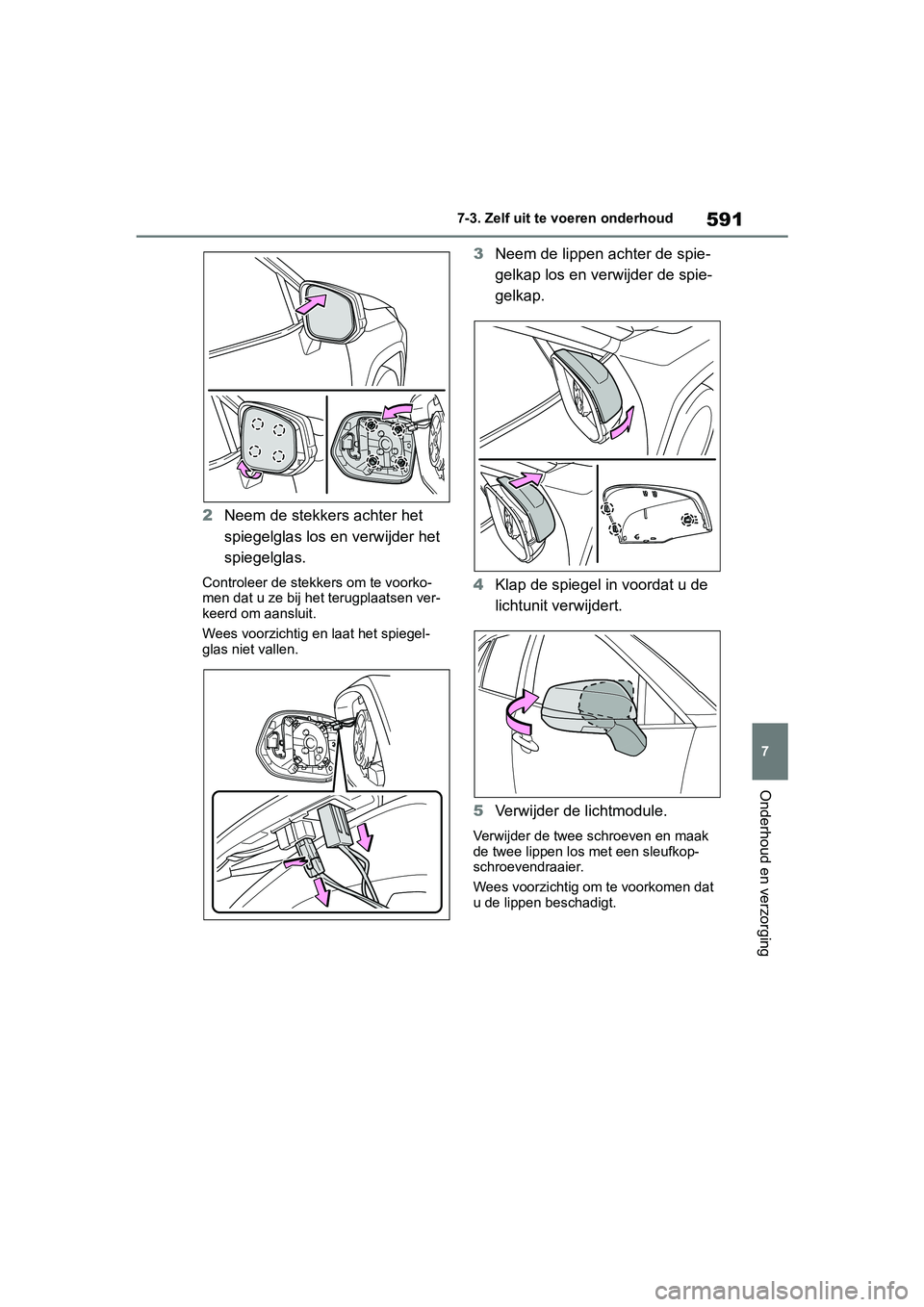

591
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
2
Neem de stekkers achter het
spiegelglas los en verwijder het
spiegelglas.
Controleer de ste kkers om te voorko-
men dat u ze bij het terugplaatsen ver-
keerd om aansluit.
Wees voorzichtig en laat het spiegel-
glas niet vallen.
3 Neem de lippen ac hter de spie-
gelkap los en verwijder de spie-
gelkap.
4 Klap de spiegel in voordat u de
lichtunit verwijdert.
5 Verwijder de lichtmodule.
Verwijder de twee schroeven en maak
de twee lippen los met een sleufkop-
schroevendraaier.
Wees voorzichtig om te voorkomen dat
u de lippen beschadigt.
pM_RAV4_OM_OM42D03E_(EE).book P age 591 Wednesday, March 20, 2019 2:08 PM
