2019 TOYOTA RAV4 Instructieboekje (in Dutch)

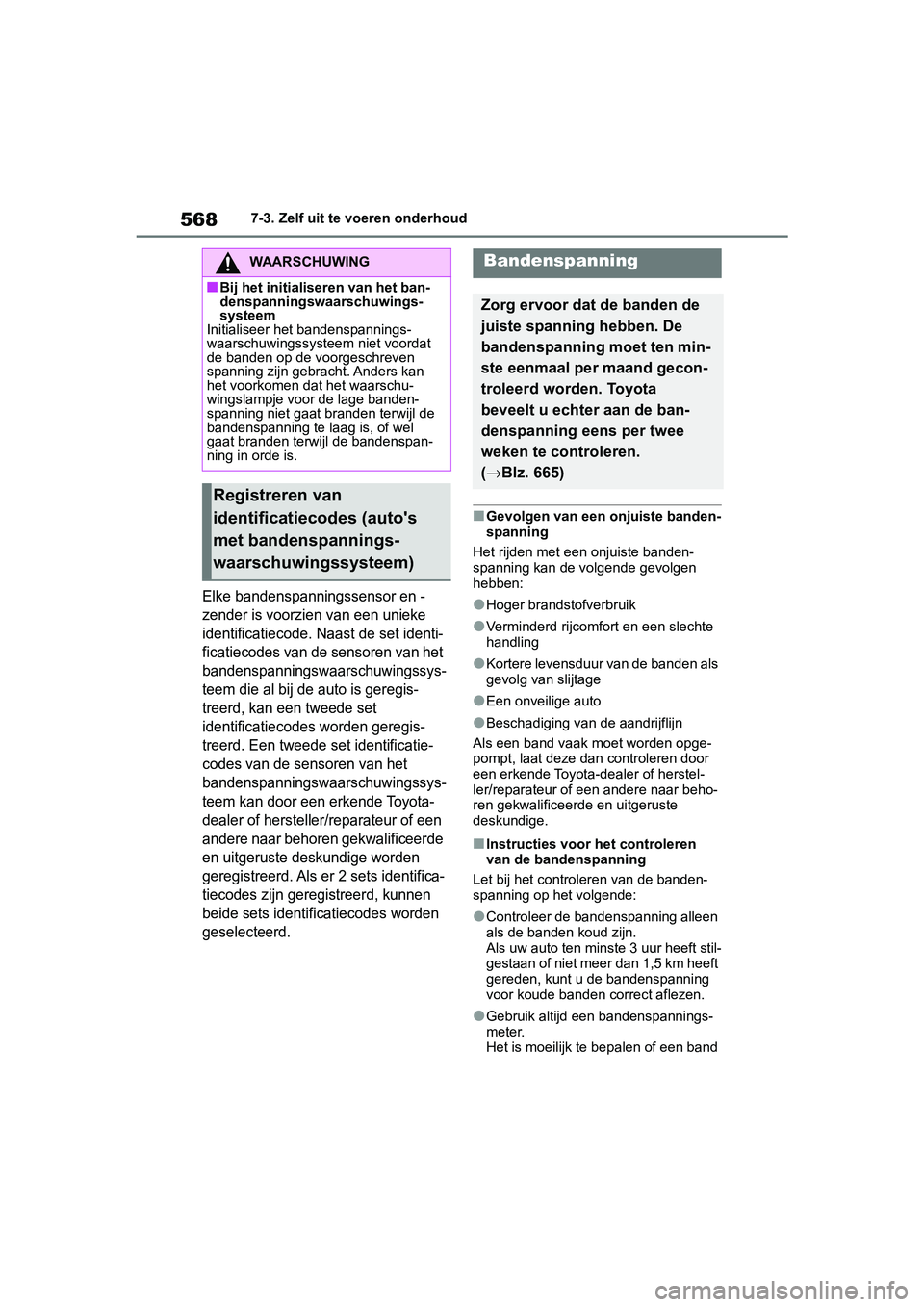

5687-3. Zelf uit te voeren onderhoud
Elke bandenspanningssensor en -
zender is voorzien van een unieke
identificatiecode. Naast de set identi-
ficatiecodes van de sensoren van het
bandenspanningswaarschuwingssys-
teem die al bij de auto is geregis-
treerd, kan een tweede set
identificatiecodes worden geregis-
treerd. Een tweede set identificatie-
codes van de sensoren van het
bandenspanningswaarschuwingssys-
teem kan door een erkende Toyota-
dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde
en uitgeruste deskundige worden
geregistreerd. Als er 2 sets identifica-
tiecodes zijn geregistreerd, kunnen
beide sets identificatiecodes worden
geselecteerd.
■Gevolgen van een onjuiste banden-
spanning
Het rijden met een onjuiste banden-
spanning kan de volgende gevolgen
hebben:
●Hoger brandstofverbruik
●Verminderd rijcomf ort en een slechte
handling
●Kortere levensduur van de banden als
gevolg van slijtage
●Een onveilige auto
●Beschadiging van de aandrijflijn
Als een band vaak moet worden opge-
pompt, laat deze dan controleren door
een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste
deskundige.
■Instructies voor het controleren
van de bandenspanning
Let bij het controleren van de banden-
spanning op het volgende:
●Controleer de bandenspanning alleen
als de banden koud zijn.
Als uw auto ten minste 3 uur heeft stil-
gestaan of niet meer dan 1,5 km heeft
gereden, kunt u de bandenspanning
voor koude banden correct aflezen.
●Gebruik altijd een bandenspannings-
meter.
Het is moeilijk te bepalen of een band
WAARSCHUWING
■Bij het initialiseren van het ban-
denspanningswaarschuwings-
systeem
Initialiseer het bandenspannings-
waarschuwingssysteem niet voordat
de banden op de voorgeschreven
spanning zijn gebracht. Anders kan
het voorkomen dat het waarschu-
wingslampje voor de lage banden-
spanning niet gaat b randen terwijl de
bandenspanning te laag is, of wel
gaat branden terwijl de bandenspan-
ning in orde is.
Registreren van
identificatiecodes (auto's
met bandenspannings-
waarschuwingssysteem)
Bandenspanning
Zorg ervoor dat de banden de
juiste spanning hebben. De
bandenspanning moet ten min-
ste eenmaal per maand gecon-
troleerd worden. Toyota
beveelt u echter aan de ban-
denspanning eens per twee
weken te controleren.
( → Blz. 665)
pM_RAV4_OM_OM42D03E_(EE).book P age 568 Wednesday, March 20, 2019 2:08 PM

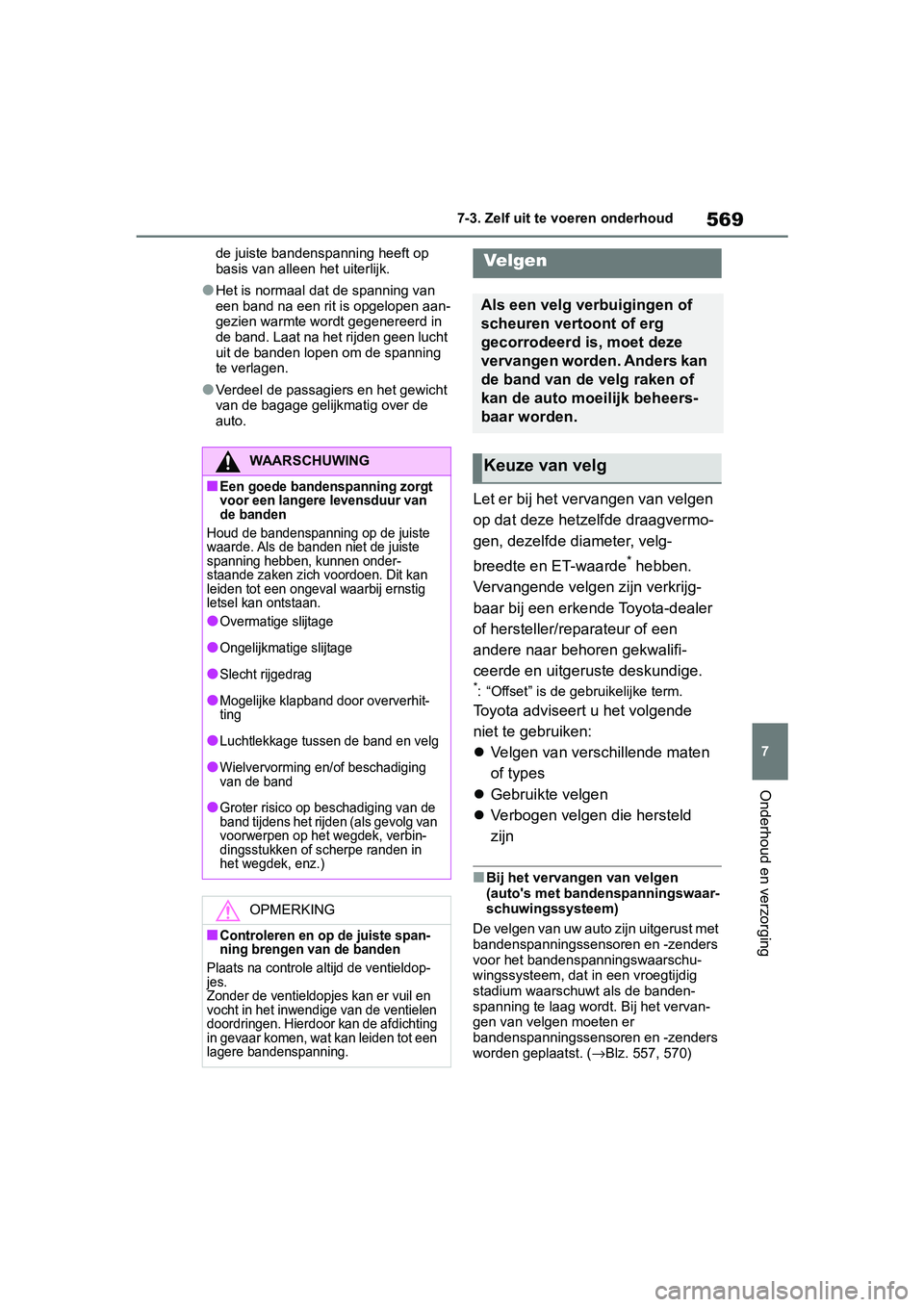

569
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
de juiste bandenspanning heeft op
basis van alleen het uiterlijk.
●Het is normaal dat
de spanning van
een band na een rit is opgelopen aan-
gezien warmte wordt gegenereerd in
de band. Laat na het rijden geen lucht
uit de banden lope n om de spanning
te verlagen.
●Verdeel de passagiers en het gewicht
van de bagage gelijkmatig over de
auto.
Let er bij het vervangen van velgen
op dat deze hetzelfde draagvermo-
gen, dezelfde diameter, velg-
breedte en ET-waarde
* hebben.
Vervangende velgen zijn verkrijg-
baar bij een erkende Toyota-dealer
of hersteller/reparateur of een
andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
*: “Offset” is de gebruikelijke term.
Toyota adviseert u het volgende
niet te gebruiken:
 Velgen van versc hillende maten
of types
 Gebruikte velgen
 Verbogen velgen die hersteld
zijn
■Bij het vervangen van velgen
(auto's met bandenspanningswaar-
schuwingssysteem)
De velgen van uw auto zijn uitgerust met
bandenspanningssensoren en -zenders
voor het bandenspanningswaarschu-
wingssysteem, dat in een vroegtijdig
stadium waarschuwt als de banden-
spanning te laag wordt. Bij het vervan-
gen van velgen moeten er
bandenspanningssensoren en -zenders
worden geplaatst. ( →Blz. 557, 570)
WAARSCHUWING
■Een goede bandenspanning zorgt
voor een langere levensduur van
de banden
Houd de bandenspanning op de juiste
waarde. Als de banden niet de juiste
spanning hebben, kunnen onder-
staande zaken zich voordoen. Dit kan
leiden tot een ongeval waarbij ernstig
letsel kan ontstaan.
●Overmatige slijtage
●Ongelijkmatig e slijtage
●Slecht rijgedrag
●Mogelijke klapband door oververhit-
ting
●Luchtlekkage tu ssen de band en velg
●Wielvervorming en/ of beschadiging
van de band
●Groter risico op beschadiging van de
band tijdens het rijden (als gevolg van
voorwerpen op het wegdek, verbin-
dingsstukken of scherpe randen in
het wegdek, enz.)
OPMERKING
■Controleren en op de juiste span-
ning brengen van de banden
Plaats na controle alt ijd de ventieldop-
jes.
Zonder de ventieldopj es kan er vuil en
vocht in het inwendige van de ventielen
doordringen. Hierdoor kan de afdichting
in gevaar komen, wat kan leiden tot een
lagere bandenspanning.
Velgen
Als een velg ve rbuigingen of
scheuren vertoont of erg
gecorrodeerd is, moet deze
vervangen worden. Anders kan
de band van de velg raken of
kan de auto moeilijk beheers-
baar worden.
Keuze van velg
pM_RAV4_OM_OM42D03E_(EE).book P age 569 Wednesday, March 20, 2019 2:08 PM

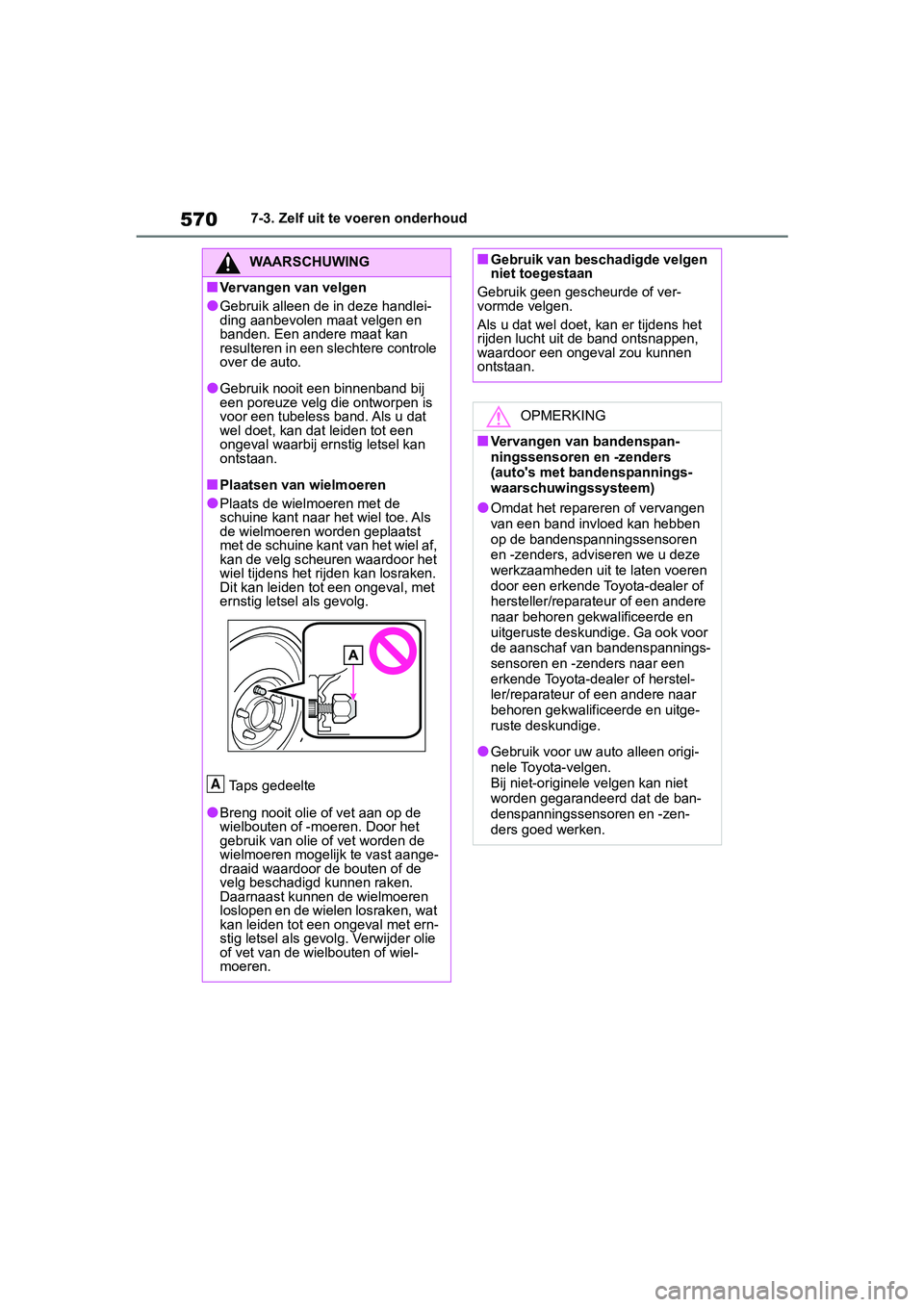

5707-3. Zelf uit te voeren onderhoud
WAARSCHUWING
■Vervangen van velgen
●Gebruik alleen de in deze handlei-
ding aanbevolen maat velgen en
banden. Een andere maat kan
resulteren in een slechtere controle
over de auto.
●Gebruik nooit een binnenband bij
een poreuze velg die ontworpen is
voor een tubeless band. Als u dat
wel doet, kan dat leiden tot een
ongeval waarbij ernstig letsel kan
ontstaan.
■Plaatsen van wielmoeren
●Plaats de wielmoeren met de
schuine kant naar h et wiel toe. Als
de wielmoeren worden geplaatst
met de schuine kant van het wiel af,
kan de velg scheuren waardoor het
wiel tijdens het rijden kan losraken.
Dit kan leiden tot een ongeval, met
ernstig letsel als gevolg.
Taps gedeelte
●Breng nooit olie of vet aan op de
wielbouten of -moeren. Door het
gebruik van olie of vet worden de
wielmoeren mogelijk te vast aange-
draaid waardoor de bouten of de
velg beschadigd kunnen raken.
Daarnaast kunnen de wielmoeren
loslopen en de wielen losraken, wat
kan leiden tot ee n ongeval met ern-
stig letsel als gevolg. Verwijder olie
of vet van de wielbouten of wiel-
moeren.
A
■Gebruik van beschadigde velgen
niet toegestaan
Gebruik geen gescheurde of ver-
vormde velgen.
Als u dat wel doet, kan er tijdens het
rijden lucht uit de band ontsnappen,
waardoor een ongeval zou kunnen
ontstaan.
OPMERKING
■Vervangen van bandenspan-
ningssensoren en -zenders
(auto's met bandenspannings-
waarschuwingssysteem)
●Omdat het repareren of vervangen
van een band invloed kan hebben
op de bandenspanningssensoren
en -zenders, adviseren we u deze
werkzaamheden uit te laten voeren
door een erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gek walificeerde en
uitgeruste deskundige. Ga ook voor
de aanschaf van bandenspannings-
sensoren en -zenders naar een
erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar
behoren gekwalificeerde en uitge-
ruste deskundige.
●Gebruik voor uw auto alleen origi-
nele Toyota-velgen.
Bij niet-originele velgen kan niet
worden gegarandeerd dat de ban-
denspanningssensoren en -zen-
ders goed werken.
pM_RAV4_OM_OM42D03E_(EE).book P age 570 Wednesday, March 20, 2019 2:08 PM

571
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging

Gebruik uitsluitend de Toyota-
wielmoeren en de Toyota-wiel-
moersleutel bij uw lichtmetalen
velgen.
 Controleer de wielmoeren na de
eerste 1.600 km telkens als een
band is verwisseld, een band is
gerepareerd of is vervangen.
 Pas op dat licht metalen velgen
niet beschadigd raken als u
sneeuwkettingen gebruikt.
 Bij het balanceren moet gebruik
worden gemaakt van Toyota- of
gelijkwaardige balanceerge-
wichtjes, die geplaatst dienen te
worden met een kunststof of rub-
ber hamer.
Auto's met lin kse besturing
1 Zet het contact UIT.
2 Open het dashboardkastje en
schuif de demper los.
3 Druk de nokken aan beide zij-
den van het dashboardkastje in
en open het dashboardkastje
langzaam helemaal terwijl u het
ondersteunt.
Belangrijke aanwijzingen
voor lichtmetalen velgenInterieurfilter
Het interieurfilter moet regel-
matig worden vervangen om
de optimale werking van de air-
conditioning te behouden.
Verwijderen
pM_RAV4_OM_OM42D03E_(EE).book P age 571 Wednesday, March 20, 2019 2:08 PM

5727-3. Zelf uit te voeren onderhoud
4Til het volledig geopende dash-
boardkastje iets omhoog en trek
het richting de stoel om de
onderzijde van het dashboard-
kastje los te maken.
Oefen geen overmati ge kracht uit wan-
neer het dashboardkastje niet loskomt
wanneer u er licht aan trekt. Trek het
dashboardkastje in plaats daarvan rich-
ting de stoel terwijl u de hoogte van het
dashboardkastje enigszins aanpast.
5 Ontgrendel de afdekkap van het
filter ( ), haal de afdekkap van
het filter uit de klauwen ( ) en
verwijder de afdekkap van het
filter. 6
Verwijder de filterhouder.
7 Verwijder het interieurfilter uit de
filterhouder en vervang het.
De merktekens UP op het filter
moeten naar boven wijzen.
8 Plaatsen: Herhaal de genoemde
stappen in omgekeerde volg-
orde.
Auto's met rechtse besturing
1 Zet het contact UIT.
A
B
pM_RAV4_OM_OM42D03E_(EE).book P age 572 Wednesday, March 20, 2019 2:08 PM

573
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
2
Open het dashboardkastje en
schuif de demper los.
3 Druk de nokken aan beide zij-
den van het dashboardkastje in
en open het dashboardkastje
langzaam helema al terwijl u het
ondersteunt.
4 Til het volledig geopende dash-
boardkastje iets omhoog en trek
het richting de stoel om de
onderzijde van het dashboard-
kastje los te maken.
Oefen geen overmati ge kracht uit wan-
neer het dashboardkastje niet loskomt
wanneer u er licht aan trekt. Trek het
dashboardkastje in plaats daarvan rich-
ting de stoel terwijl u de hoogte van het
dashboardkastje enigszins aanpast.
5 Ontgrendel de afdekkap van het
filter ( ), haal de afdekkap van
het filter uit de klauwen ( ) en
verwijder de af dekkap van het
filter.
6 Verwijder de filterhouder.
7 Verwijder het interieurfilter en
vervang het door een nieuw
exemplaar.
De merktekens UP op het filter
moeten naar boven wijzen.
A
B
pM_RAV4_OM_OM42D03E_(EE).book P age 573 Wednesday, March 20, 2019 2:08 PM

5747-3. Zelf uit te voeren onderhoud
8Plaatsen: Herhaal de genoemde
stappen in omgekeerde volg-
orde.
■Controle-interval
Controleer en vervang het interieurfilter
volgens het onder houdsschema. In
gebieden met veel stof of met veel ver-
keer moet vervanging vaker plaatsvin-
den. (Zie het onderhoudsboekje of het
garantieboekje vo or het onderhouds-
schema.)
■Als er te weinig lucht uit de ventila-
tieroosters stroomt
Het filter kan verstopt zitten. Controleer
het filter en vervang het indien nodig.
OPMERKING
■Bij het gebruik van de airconditi-
oning
Controleer of het interieurfilter aanwe-
zig is.
Als de airconditioning zonder filter
gebruikt wordt, kan het systeem
beschadigd raken.
■Bij het verwijderen van het dash-
boardkastje
Volg altijd de voorgeschreven proce-
dure voor het verwijderen van het
dashboardkastje ( →Blz. 571). Als het
dashboardkastje wordt verwijderd
zonder dat de voorgeschreven proce-
dure wordt gevolgd, kan het scharnier
van het dashboardkastje beschadigd
raken.
■Voorkomen van schade aan de
afdekkap van het filter
Oefen bij het bewegen van de afdek-
kap van het filter in de richting van de
pijl om de bevestig ing los te nemen,
geen overmatige kracht uit op de
klauwen. Anders kunnen de klauwen
beschadigd raken.
Auto's met linkse besturing
Auto's met rechtse besturing
pM_RAV4_OM_OM42D03E_(EE).book P age 574 Wednesday, March 20, 2019 2:08 PM

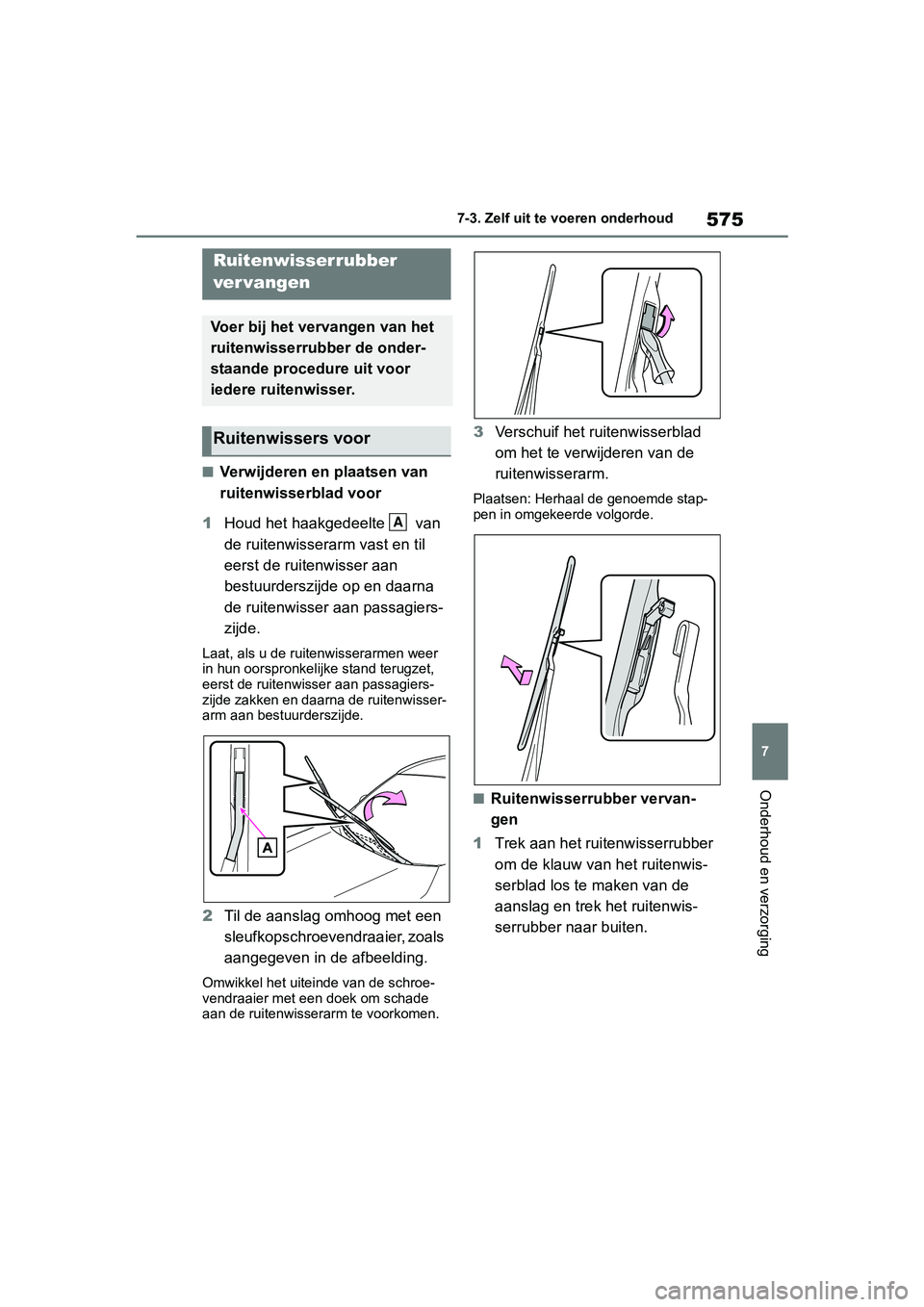

575
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
■Verwijderen en plaatsen van
ruitenwisserblad voor
1 Houd het haakgedeelte van
de ruitenwisserarm vast en til
eerst de ruitenwisser aan
bestuurderszijde op en daarna
de ruitenwisser aan passagiers-
zijde.
Laat, als u de ruitenwisserarmen weer
in hun oorspronkelijke stand terugzet,
eerst de ruitenwisser aan passagiers-
zijde zakken en daarna de ruitenwisser-
arm aan bestuurderszijde.
2Til de aanslag omhoog met een
sleufkopschroevendraaier, zoals
aangegeven in de afbeelding.
Omwikkel het uiteinde van de schroe-
vendraaier met een doek om schade
aan de ruitenwisserarm te voorkomen.
3Verschuif het ruitenwisserblad
om het te verwijderen van de
ruitenwisserarm.
Plaatsen: Herhaal de genoemde stap-
pen in omgekeerde volgorde.
■Ruitenwisserrubber vervan-
gen
1 Trek aan het ruitenwisserrubber
om de klauw van het ruitenwis-
serblad los te maken van de
aanslag en trek het ruitenwis-
serrubber naar buiten.
Ruitenwisserrubber
ver vangen
Voer bij het vervangen van het
ruitenwisserrubber de onder-
staande procedure uit voor
iedere ruitenwisser.
Ruitenwissers voor
A
pM_RAV4_OM_OM42D03E_(EE).book P age 575 Wednesday, March 20, 2019 2:08 PM
