2019 TOYOTA RAV4 Instructieboekje (in Dutch)

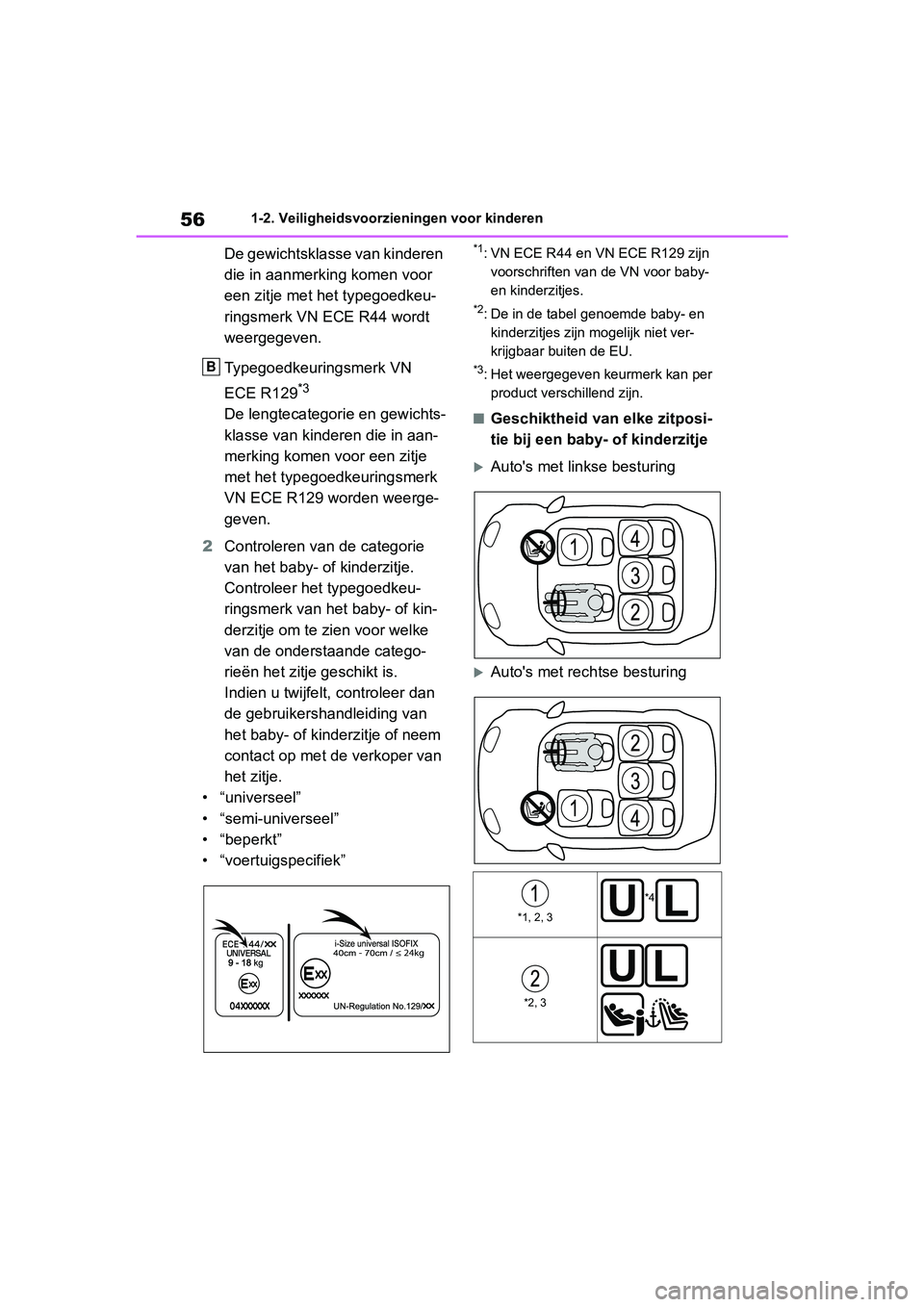

561-2. Veiligheidsvoorzieningen voor kinderen
De gewichtsklasse van kinderen
die in aanmerking komen voor
een zitje met het typegoedkeu-
ringsmerk VN ECE R44 wordt
weergegeven.
Typegoedkeuringsmerk VN
ECE R129
*3
De lengtecategorie en gewichts-
klasse van kinderen die in aan-
merking komen voor een zitje
met het typegoedkeuringsmerk
VN ECE R129 worden weerge-
geven.
2 Controleren van de categorie
van het baby- of kinderzitje.
Controleer het typegoedkeu-
ringsmerk van het baby- of kin-
derzitje om te zien voor welke
van de onderstaande catego-
rieën het zitje geschikt is.
Indien u twijfelt, controleer dan
de gebruikershandleiding van
het baby- of kinderzitje of neem
contact op met de verkoper van
het zitje.
• “universeel”
• “semi-universeel”
• “beperkt”
• “voertuigspecifiek”
*1: VN ECE R44 en VN ECE R129 zijn voorschriften van de VN voor baby-
en kinderzitjes.
*2: De in de tabel genoemde baby- en kinderzitjes zijn mogelijk niet ver-
krijgbaar buiten de EU.
*3: Het weergegeven keurmerk kan per product verschillend zijn.
■Geschiktheid van elke zitposi-
tie bij een baby- of kinderzitje
Auto's met lin kse besturing
Auto's met rechtse besturing
B






pM_RAV4_OM_OM42D03E_(EE).book P age 56 Wednesday, March 20, 2019 2:08 PM

57
1
1-2. Veiligheidsvoorzieningen voor kinderen
Veiligheid en beveiliging
*1: Schuif de voorstoel helemaal naar
achteren. Als de passagiersstoel in
hoogte kan worden versteld, zet
deze dan in de hoo gste positie.
*2: Zet de rugleuning zo veel mogelijk
rechtop. Indien er b ij het plaatsen
van een in de rijrichting geplaatst kinderzitje een opening aanwezig is
tussen het kinderzitje en de rugleu-
ning, stel de rugleuning dan af totdat
het zitje en de rugleuning goed con-
tact maken.
*3: Verwijder indien mogelijk de hoofd-
steun indien deze de werking van
het baby- of kinderzitje hindert.
Zet anders de hoofdsteun in de
hoogste stand.
*4: Auto's zonder aan/uit-schakelaar air- bag: Gebruik alleen een in de rijrich-
ting geplaatst baby- of kinderzitje.
Auto's met aan/uit-schakelaar air-
bag: Gebruik alleen een in de rijrich-
ting geplaatst baby- of kinderzitje als
de aan/uit-schakelaar voor de airbag
in stand ON staat.
*2, 3
*2, 3
Geschikt voor een “universeel”
baby- of kinderzitje vastgezet
met een veiligheidsgordel.
Geschikt voor een baby- of kin-
derzitje dat is vermeld in de
tabel m.b.t. geschiktheid en
aanbevolen baby- en kinderzit-
jes ( →Blz. 60).
Geschikt voor i-Size- en ISOfix-
baby- of kinderzitjes.
Met een bevestigingspunt voor
de bovenste gordel.
Auto's zonder aan/uit-schake-
laar voor de ai rbag: Gebruik
nooit een baby- of kinderzitje
waarin het kind met het gezicht
tegen de rijricht ing in zit op de
voorpassagiersstoel.
Auto's met aan/uit-schakelaar
airbag: Plaats nooit een tegen
de rijrichting in geplaatst baby-
of kinderzitje op de voorpassa-
giersstoel als de aan/uit-scha-
kelaar voor de airbag AAN
staat.
pM_RAV4_OM_OM42D03E_(EE).book P age 57 Wednesday, March 20, 2019 2:08 PM

581-2. Veiligheidsvoorzieningen voor kinderen

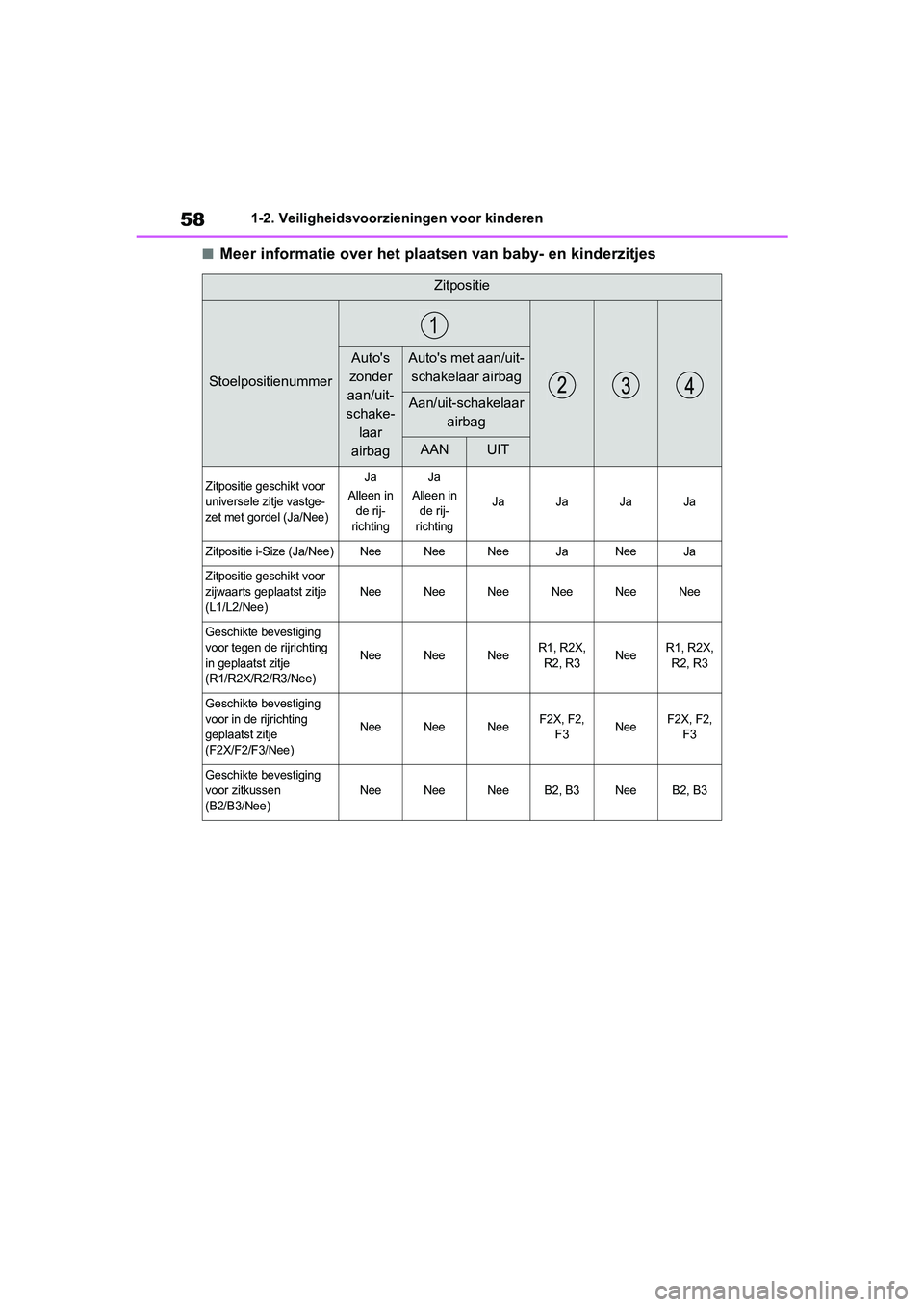

■Meer informatie over het plaatsen van baby- en kinderzitjes
Zitpositie
Stoelpositienummer
Auto's
zonder
aan/uit-
schake- laar
airbagAuto's met aan/uit- schakelaar airbag
Aan/uit-schakelaar airbag
AANUIT
Zitpositie geschikt voor
universele zitje vastge-
zet met gordel (Ja/Nee)Ja
Alleen in de rij-
richtingJa
Alleen in de rij-
richting
JaJaJaJa
Zitpositie i-Size (Ja/Nee)NeeNeeNeeJaNeeJa
Zitpositie geschikt voor
zijwaarts geplaatst zitje
(L1/L2/Nee)
NeeNeeNeeNeeNeeNee
Geschikte bevestiging
voor tegen de rijrichting
in geplaatst zitje
(R1/R2X/R2/R3/Nee)
NeeNeeNeeR1, R2X, R2, R3NeeR1, R2X, R2, R3
Geschikte bevestiging
voor in de rijrichting
geplaatst zitje
(F2X/F2/F3/Nee)
NeeNeeNeeF2X, F2, F3NeeF2X, F2, F3
Geschikte bevestiging
voor zitkussen
(B2/B3/Nee)NeeNeeNeeB2, B3NeeB2, B3
pM_RAV4_OM_OM42D03E_(EE).book P age 58 Wednesday, March 20, 2019 2:08 PM

59
1
1-2. Veiligheidsvoorzieningen voor kinderen
Veiligheid en beveiliging
ISOfix-baby- of kinderzitjes w
orden onderverdeeld in verschillende “beves-
tigingen”. Het baby- of kinderzitje kan worden gebruikt voor de zitposities
voor de in de bovenstaande tabel genoemde “bevestigingen”. Raad pleeg
de onderstaande tabel voor het soort “bevestiging”.
Als uw baby- of kinderzitje geen soort “bevestiging” heeft (of wanneer u de
informatie niet in de onderstaande tabel kunt vinden), raadpleeg dan de
“voertuiglijst” van het baby- of kinderzitje voor informatie ov er de geschikt-
heid of informeer bij de verkoper van uw kinderzitje.
BevestigingBeschrijving
F3In de rijrichting geplaatst baby - of kinderzitje, volledige hoogte
F2In de rijrichting geplaatst baby- of kinderzitje, verlaagd
F2XIn de rijrichting geplaatst baby- of kinderzitje, verlaagd
R3Tegen de rijrichting in geplaats t baby- of kinderzitje, volledig formaat
R2Tegen de rijrichting in geplaatst baby- of kinderzitje, kleiner formaat
R2XTegen de rijrichting in geplaats t baby- of kinderzitje, kleiner formaat
R1Tegen de rijrichting in geplaatst babyzitje
L1Naar links gericht babyzitje (reiswieg)
L2Naar rechts gericht babyzitje (reiswieg)
B2Zitkussen
B3Zitkussen
pM_RAV4_OM_OM42D03E_(EE).book P age 59 Wednesday, March 20, 2019 2:08 PM

601-2. Veiligheidsvoorzieningen voor kinderen

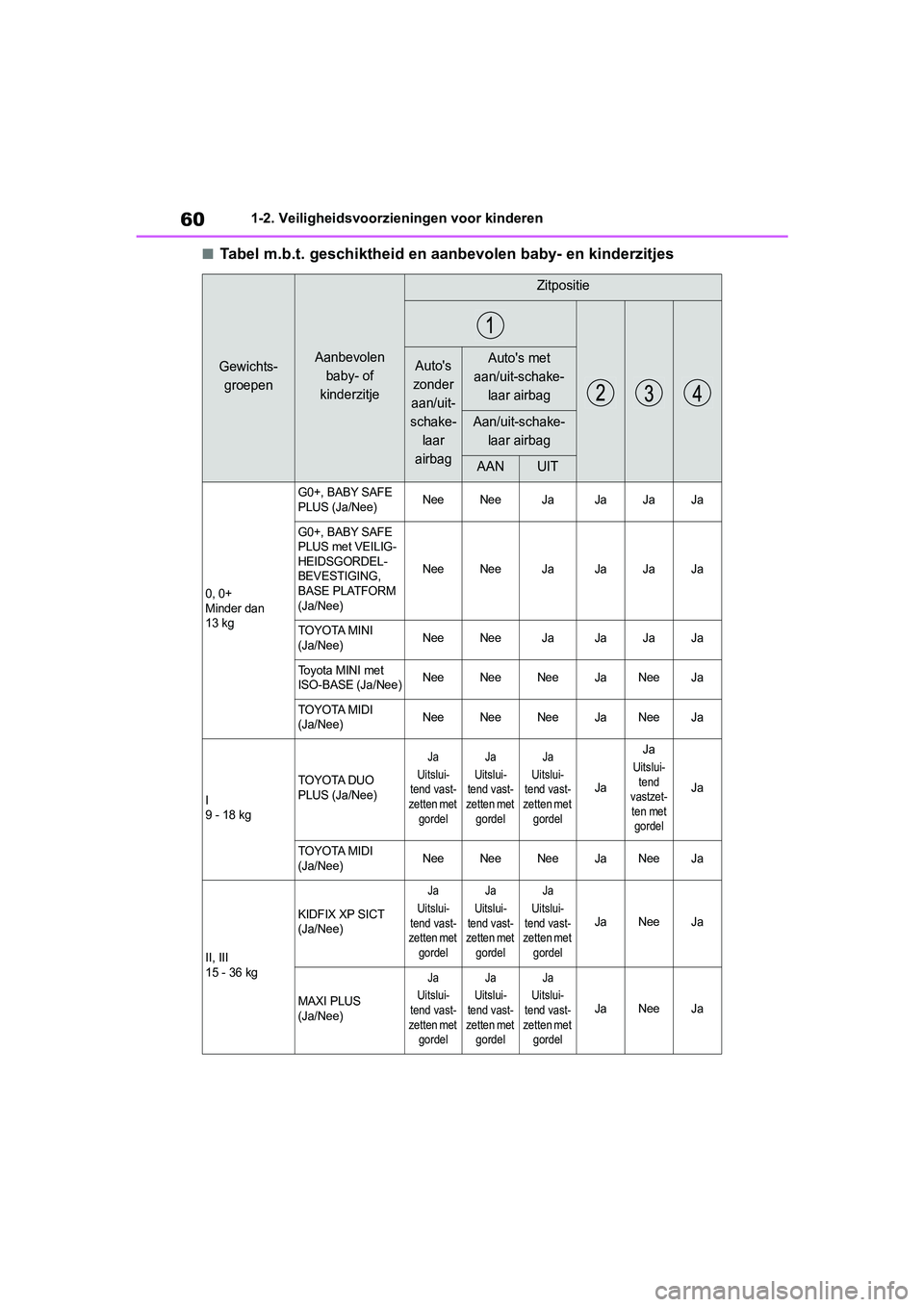

■Tabel m.b.t. geschiktheid en aanbevolen baby- en kinderzitjes
Gewichts-
groepenAanbevolen baby- of
kinderzitje
Zitpositie
Auto's
zonder
aan/uit-
schake- laar
airbagAuto's met
aan/uit-schake- laar airbag
Aan/uit-schake- laar airbag
AANUIT
0, 0+
Minder dan
13 kg
G0+, BABY SAFE
PLUS (Ja/Nee)NeeNeeJaJaJaJa
G0+, BABY SAFE
PLUS met VEILIG-
HEIDSGORDEL-
BEVESTIGING,
BASE PLATFORM
(Ja/Nee)
NeeNeeJaJaJaJa
TOYOTA MINI
(Ja/Nee)NeeNeeJaJaJaJa
Toyota MINI met
ISO-BASE (Ja/Nee)NeeNeeNeeJaNeeJa
TOYOTA MIDI
(Ja/Nee)NeeNeeNeeJaNeeJa
I
9 - 18 kg
TOYOTA DUO
PLUS (Ja/Nee)
Ja
Uitslui-
tend vast-
zetten met
gordelJa
Uitslui-
tend vast-
zetten met
gordelJa
Uitslui-
tend vast-
zetten met
gordel
Ja
Ja
Uitslui-tend
vastzet- ten met
gordel
Ja
TOYOTA MIDI
(Ja/Nee)NeeNeeNeeJaNeeJa
II, III
15 - 36 kg
KIDFIX XP SICT
(Ja/Nee)
Ja
Uitslui-
tend vast-
zetten met gordelJa
Uitslui-
tend vast-
zetten met gordelJa
Uitslui-
tend vast-
zetten met gordel
JaNeeJa
MAXI PLUS
(Ja/Nee)
Ja
Uitslui-
tend vast-
zetten met gordelJa
Uitslui-
tend vast-
zetten met gordelJa
Uitslui-
tend vast-
zetten met gordel
JaNeeJa
pM_RAV4_OM_OM42D03E_(EE).book P age 60 Wednesday, March 20, 2019 2:08 PM

61
1
1-2. Veiligheidsvoorzieningen voor kinderen
Veiligheid en beveiliging

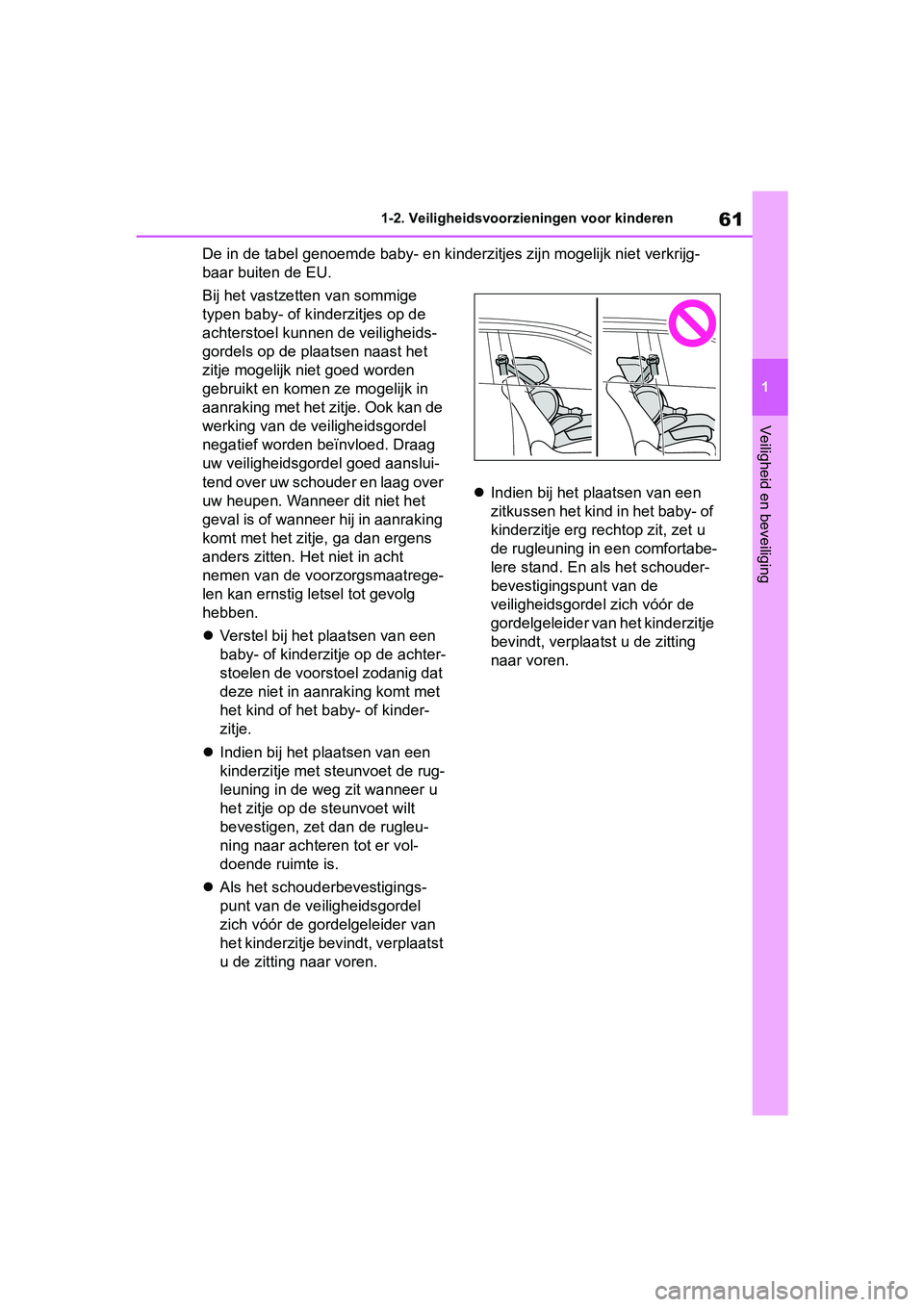

De in de tabel genoem
de baby- en kinderzitjes zijn mogelijk nie t verkrijg-
baar buiten de EU.
Bij het vastzett en van sommige
typen baby- of k inderzitjes op de
achterstoel kunne n de veiligheids-
gordels op de plaatsen naast het
zitje mogelijk niet goed worden
gebruikt en komen ze mogelijk in
aanraking met het zitje. Ook kan de
werking van de veiligheidsgordel
negatief worden beïnvloed. Draag
uw veiligheidsgordel goed aanslui-
tend over uw schouder en laag over
uw heupen. Wanneer dit niet het
geval is of wanneer hij in aanraking
komt met het zitje, ga dan ergens
anders zitten. Het niet in acht
nemen van de voorzorgsmaatrege-
len kan ernstig letsel tot gevolg
hebben.
 Verstel bij het plaatsen van een
baby- of kinderzitje op de achter-
stoelen de voorstoel zodanig dat
deze niet in aanraking komt met
het kind of het b aby- of kinder-
zitje.
 Indien bij het plaatsen van een
kinderzitje met steunvoet de rug-
leuning in de weg zit wanneer u
het zitje op de steunvoet wilt
bevestigen, zet dan de rugleu-
ning naar achteren tot er vol-
doende ruimte is.
 Als het schouderbevestigings-
punt van de ve iligheidsgordel
zich vóór de gordelgeleider van
het kinderzitje bevindt, verplaatst
u de zitting naar voren. 
Indien bij het plaatsen van een
zitkussen het kind in het baby- of
kinderzitje erg rechtop zit, zet u
de rugleuning in een comfortabe-
lere stand. En als het schouder-
bevestigingspunt van de
veiligheidsgordel zich vóór de
gordelgeleider van het kinderzitje
bevindt, verplaatst u de zitting
naar voren.
pM_RAV4_OM_OM42D03E_(EE).book P age 61 Wednesday, March 20, 2019 2:08 PM

621-2. Veiligheidsvoorzieningen voor kinderen
Controleer aan de hand van de bij het baby- of kinderzitje bijg esloten hand-
leiding de plaatsing van het zitje.
Plaatsingsmethode baby- of kinderzitje
PlaatsingsmethodeBladzijde
Bevestiging met veilig- heidsgordelsBlz. 63
Bevestiging onderste
ISOfix-bevestigingspuntBlz. 64
Bevestiging bevestigings- punt bovenste gordelBlz. 66
pM_RAV4_OM_OM42D03E_(EE).book P age 62 Wednesday, March 20, 2019 2:08 PM

63
1
1-2. Veiligheidsvoorzieningen voor kinderen
Veiligheid en beveiliging
■Een baby- of kinderzitje plaat-
sen met behulp van een veilig-
heidsgordel
Plaats het baby- of kinderzitje aan
de hand van de bijgesloten handlei-
ding.
Als het desbetreffende baby- of kin-
derzitje niet binnen de “universele”
categorie valt (of de benodigde
informatie staat niet in de tabel),
raadpleeg dan de “voertuiglijst” van
de fabrikant van het baby- of kin-
derzitje voor de diverse mogelijke
montageposities of doe navraag
naar de compatibilitei t bij de verko-
per van het zitje. ( →Blz. 55, 56)
1 Als het plaatsen van een baby-
of kinderzitje op de voorpassa-
giersstoel onvermijdelijk is,
raadpleeg dan Blz. 52 voor het
afstellen van de voorpassagiers-
stoel.
2 Zet de rugleuning zo veel moge-
lijk rechtop. Ind ien er bij het
plaatsen van een in de rijrichting
geplaatst kinderzitje een ope-
ning aanwezig is tussen het kin-
derzitje en de rugleuning, stel de
rugleuning dan af totdat het zitje
en de rugleuning goed contact
maken.
3 Verwijder indien mogelijk de
hoofdsteun indien deze de
plaatsing van het baby- of kinderzitje hindert. Zet anders
de hoofdsteun i
n de hoogste
stand. ( →Blz. 226)
4 Voer de veilighei dsgordel door
het baby- of kinderzitje en steek
de gesp in de gordelsluiting.
Controleer of de gordel niet
gedraaid is. Maak de veilig-
heidsgordel goed vast aan het
baby- of kinderzitje aan de hand
van de bijgesloten handleiding.
5 Als uw baby- of kinderzitje niet
is voorzien van een vergrendel-
systeem voor de v eiligheidsgor-
del, zet het zitje dan vast met
een blokkeerclip.
6 Beweeg het baby- of kinderzitje
na het plaatsen naar achteren
en naar voren om te controleren
of het goed vastzit. ( →Blz. 64)
Baby- of kinderzitje
vastgezet met een
veiligheidsgordel
