6008-2. Stappen die genomen moeten worden in noodgevallen
Het volgende kan duiden op een
probleem in de transmissie. Neem
vóór het slepen contact op met een
erkende Toyota-dealer of herstel-
ler/reparateur, een andere naar
behoren gekwalificeerde en uitge-
ruste deskundige of een professio-
neel bergingsbedrijf.
De motor draait, maar de auto
komt niet in beweging.
 De auto maakt een abnormaal
geluid.
WAARSCHUWING
■Tijdens het slepen
●Wanneer u bij het slepen kabels of
kettingen gebruikt, vermijd dan plot-
seling optrekken, enz. waardoor er
extreme krachten op het sleepoog
en de sleepkabel of -ketting worden
uitgeoefend. Het sleepoog en de
kabel of ketting kunnen bescha-
digd raken en afgebroken stukken
kunnen personen raken en ernstige
schade veroorzaken.
●Zet het contact niet UIT.
De mogelijkheid bestaat dat het
stuurwiel wordt vergrendeld en niet
kan worden bediend.
■Plaatsen van een sleepoog op de
auto
Controleer of het sleepoog goed vast-
zit.
Als dat niet het gev al is, dan kan het
sleepoog bij het slepen losraken.
OPMERKING
■Voorkomen van beschadigingen
aan de auto bij het slepen met
een lepelwagen
●Sleep de auto niet aan de achter-
zijde terwijl het contact UIT staat of
de sleutel is verwijderd (auto's zon-
der Smart entry-systeem en start-
knop). Het stuurslot is niet sterk
genoeg om de voorwielen in de
rechtuitstand te houden.
●Let erop dat de andere zijde van de
auto dan die op de lepel staat vol-
doende bodemvrijheid heeft. Als er
onvoldoende speling aanwezig is,
kan de auto tijdens het slepen
beschadigd raken.
■Voorkomen van beschadigingen
aan de auto bij het slepen met
een takelwagen
Sleep de auto niet met een takelwa-
gen, noch aan de voorzijde, noch aan
de achterzijde.
■Voorkomen van beschadigingen
aan de auto tijdens slepen in een
noodgeval
Maak de kabel of de ketting niet vast
aan onderdelen van de wielop-
hanging.
■Bij het slepen van een auto met
Stop & Start-systeem (indien
aanwezig)
Wanneer de auto moet worden
gesleept waarbij alle wielen de grond
raken, voer dan de volgende proce-
dure uit alvorens te slepen om het
systeem te beschermen.
Zet het contact eenmaal UIT en start
vervolgens de motor. Zet, als de
motor niet start, het contact AAN.
Omstandigheden waaronder
u vóór het slepen contact
dient op te nemen met de
dealer
pM_RAV4_OM_OM42D03E_(EE).book P age 600 Wednesday, March 20, 2019 2:08 PM

601
8

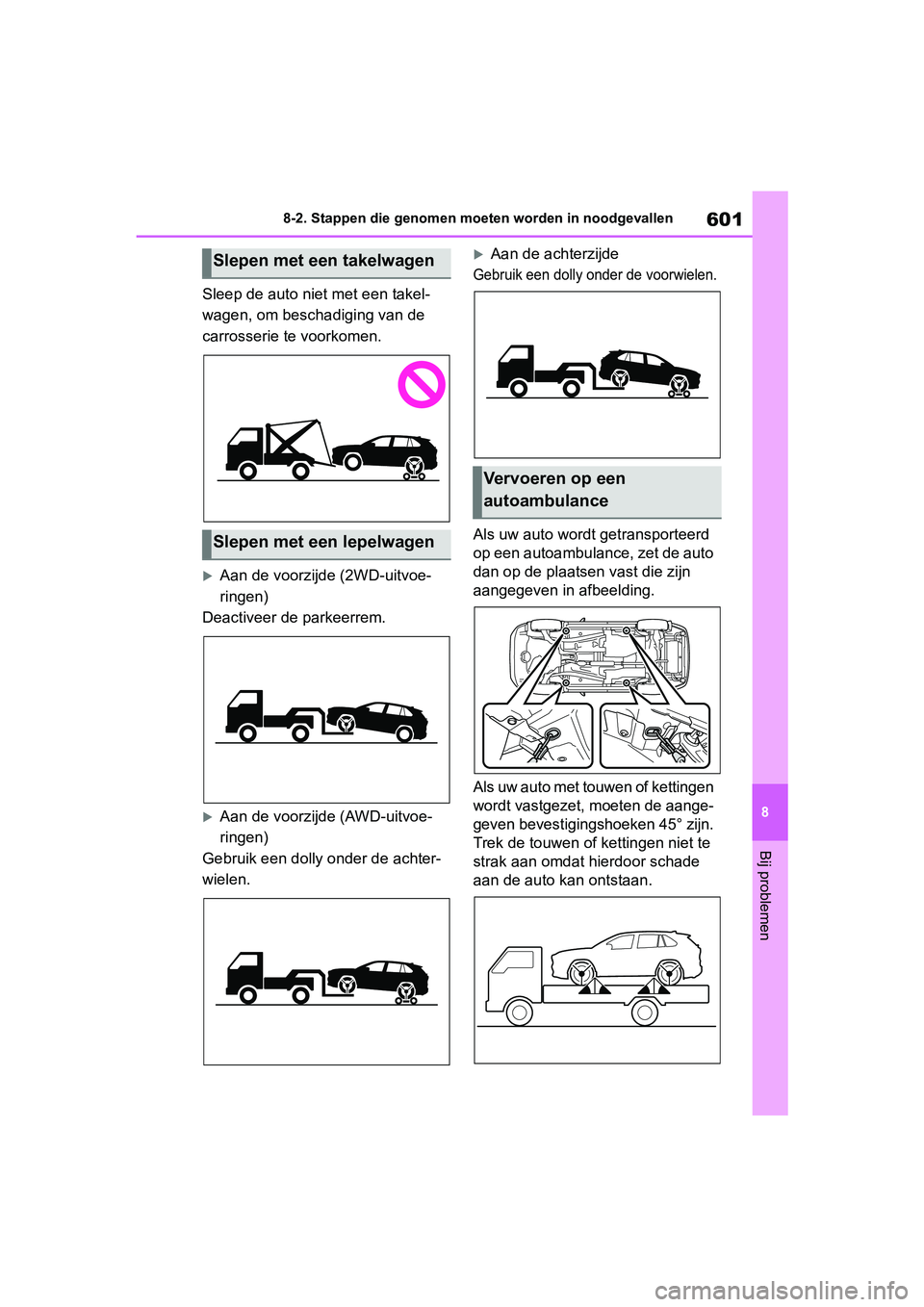

8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
Sleep de auto niet met een takel-
wagen, om beschadiging van de
carrosserie te voorkomen.
Aan de voorzijde (2WD-uitvoe-
ringen)
Deactiveer de parkeerrem.
Aan de voorzijde (AWD-uitvoe-
ringen)
Gebruik een dolly onder de achter-
wielen.
Aan de achterzijde
Gebruik een dolly ond er de voorwielen.
Als uw auto wordt getransporteerd
op een autoambulance, zet de auto
dan op de plaatsen vast die zijn
aangegeven in afbeelding.
Als uw auto met touwen of kettingen
wordt vastgezet, moeten de aange-
geven bevestigingshoeken 45° zijn.
Trek de touwen of kettingen niet te
strak aan omdat hierdoor schade
aan de auto kan ontstaan.
Slepen met een takelwagen
Slepen met een lepelwagen
Vervoeren op een
autoambulance
pM_RAV4_OM_OM42D03E_(EE).book P age 601 Wednesday, March 20, 2019 2:08 PM

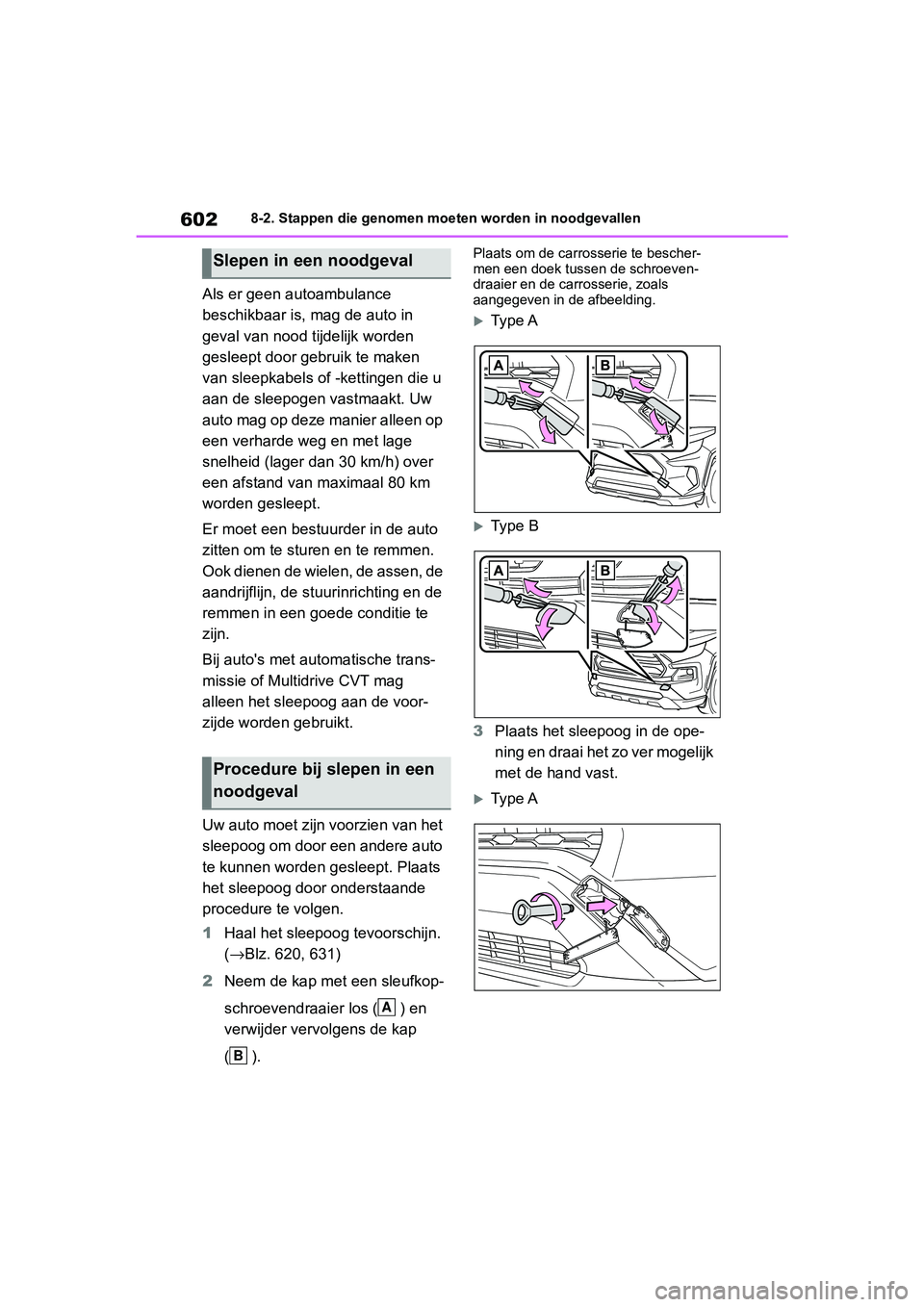

6028-2. Stappen die genomen moeten worden in noodgevallen
Als er geen autoambulance
beschikbaar is, mag de auto in
geval van nood tijdelijk worden
gesleept door gebruik te maken
van sleepkabels of -kettingen die u
aan de sleepogen vastmaakt. Uw
auto mag op deze manier alleen op
een verharde weg en met lage
snelheid (lager dan 30 km/h) over
een afstand van maximaal 80 km
worden gesleept.
Er moet een bestuurder in de auto
zitten om te sturen en te remmen.
Ook dienen de wielen, de assen, de
aandrijflijn, de stuur inrichting en de
remmen in een goede conditie te
zijn.
Bij auto's met automatische trans-
missie of Multidrive CVT mag
alleen het sleepoog aan de voor-
zijde worden gebruikt.
Uw auto moet zijn voorzien van het
sleepoog om door een andere auto
te kunnen worden gesleept. Plaats
het sleepoog door onderstaande
procedure te volgen.
1 Haal het sleepoog tevoorschijn.
(→ Blz. 620, 631)
2 Neem de kap met een sleufkop-
schroevendraaier los ( ) en
verwijder vervolgens de kap
().
Plaats om de carrosserie te bescher-
men een doek tussen de schroeven-
draaier en de carrosserie, zoals
aangegeven in de afbeelding.
Ty p e A
Ty p e B
3 Plaats het sleepoog in de ope-
ning en draai het zo ver mogelijk
met de hand vast.
Ty p e A
Slepen in een noodgeval
Procedure bij slepen in een
noodgeval
A
B
pM_RAV4_OM_OM42D03E_(EE).book P age 602 Wednesday, March 20, 2019 2:08 PM

603
8
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
Type B
4 Draai het sleepoog stevig vast
met behulp van een wielmoer-
sleutel of een stevige metalen
stang.
Type A
Type B
5 Maak de kabel of de ketting
goed vast aan het sleepoog.
Pas op dat u de carrosserie niet
beschadigt.
6Stap in de weg te slepen auto
en start de motor.
Schakel de Parking Support Brake-
functie uit. (indien aanwezig):
→Blz. 403
Zet, als de motor nie t start, het contact
AAN.
Auto's met Stop & Start-systeem: Zet
het contact eenmaal UIT en start ver-
volgens de motor al vorens de auto te
slepen.
7 Zet de selectiehendel in stand N
en deactiveer de parkeerrem.
Als de selectiehendel niet in een
andere stand kan worden gezet:
→Blz. 279, 284
■Tijdens het slepen
Als de motor niet draait, werken de rem-
en stuurbekrachtiging niet. Hierdoor zul-
len het remmen en sturen veel zwaarder
gaan dan normaal.
■Wielmoersleutel
Auto's met wielmoersleutel: De wiel-
moersleutel bevindt zich in de gereed-
schapstas. ( →Blz. 620, 631)
pM_RAV4_OM_OM42D03E_(EE).book P age 603 Wednesday, March 20, 2019 2:08 PM

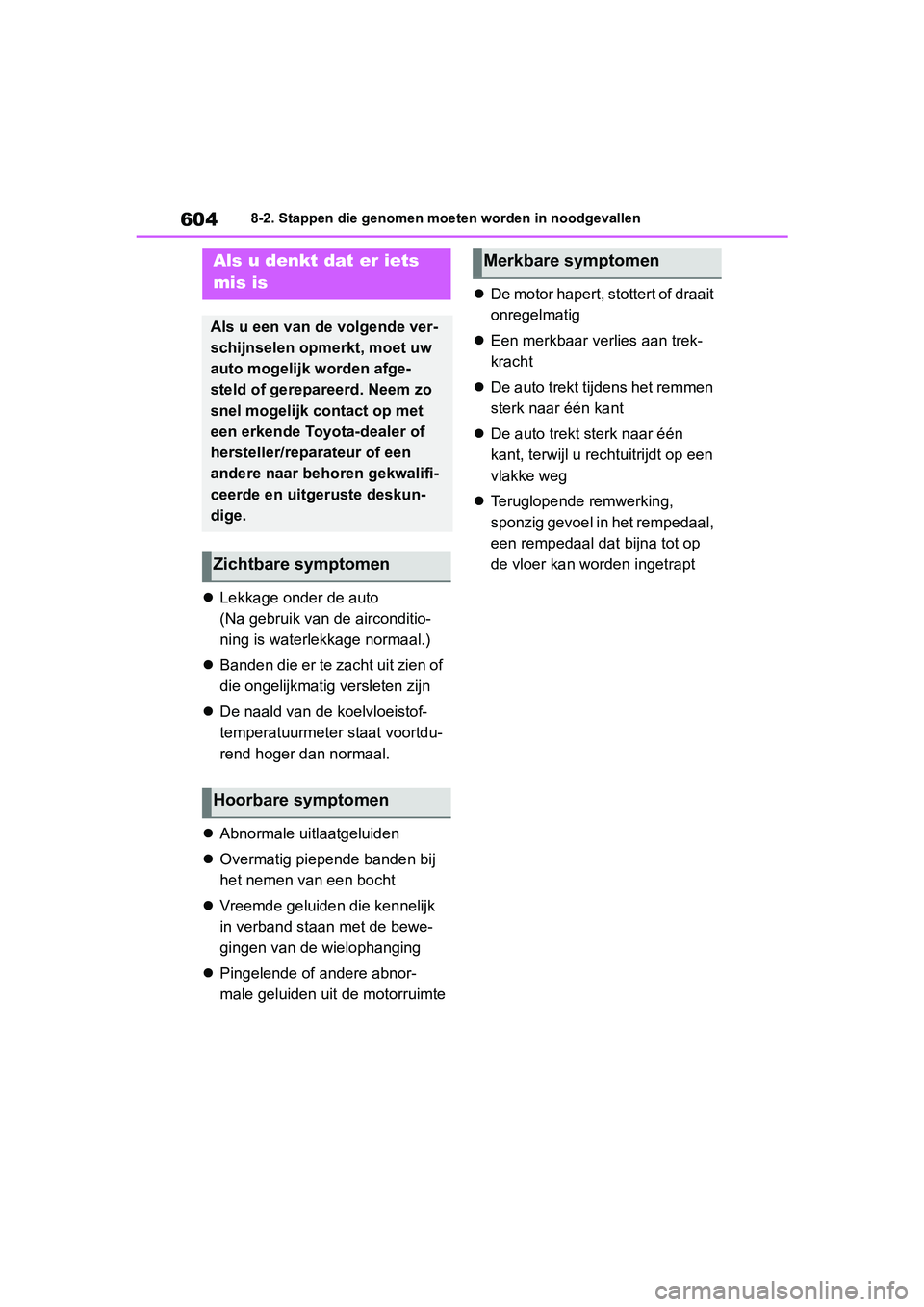

6048-2. Stappen die genomen moeten worden in noodgevallen
Lekkage onder de auto
(Na gebruik van de airconditio-
ning is waterlekkage normaal.)
 Banden die er te zacht uit zien of
die ongelijkmatig versleten zijn
 De naald van de koelvloeistof-
temperatuurmeter staat voortdu-
rend hoger dan normaal.
 Abnormale uitlaatgeluiden
 Overmatig piepende banden bij
het nemen van een bocht
 Vreemde geluiden die kennelijk
in verband staan met de bewe-
gingen van de wielophanging
 Pingelende of andere abnor-
male geluiden uit de motorruimte 
De motor hapert, stottert of draait
onregelmatig
 Een merkbaar verlies aan trek-
kracht
 De auto trekt tijdens het remmen
sterk naar één kant
 De auto trekt sterk naar één
kant, terwijl u rechtuitrijdt op een
vlakke weg
 Teruglopende remwerking,
sponzig gevoel in het rempedaal,
een rempedaal dat bijna tot op
de vloer kan worden ingetrapt
Als u denkt dat er iets
mis is
Als u een van de volgende ver-
schijnselen opmerkt, moet uw
auto mogelijk worden afge-
steld of gerepareerd. Neem zo
snel mogelijk contact op met
een erkende Toyota-dealer of
hersteller/reparateur of een
andere naar behoren gekwalifi-
ceerde en uitgeruste deskun-
dige.
Zichtbare symptomen
Hoorbare symptomen
Merkbare symptomen
pM_RAV4_OM_OM42D03E_(EE).book P age 604 Wednesday, March 20, 2019 2:08 PM

605
8
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
Volg onderstaande procedure om
de motor opnieuw te starten als het
systeem geactiveerd is.
1
Zet het contact in stand ACC of
UIT.
2 Start de motor opnieuw.
Uitschakelsysteem
brandstofpomp
Het uitschakelsysteem van de
brandstofpomp onderbreekt de
brandstoftoevoer naar de
motor om de kans op brand-
stoflekkage te verkleinen als
de motor afslaat of als een air-
bag wordt geactiveerd als
gevolg van een aanrijding.
Opnieuw starten van de
motor
OPMERKING
■Vóór het starten
Controleer het wegdek/de bodem
onder de auto.
Als er brandstoflekkage waarneem-
baar is, is het waarschijnlijk dat het
brandstofsysteem beschadigd is en
reparatie behoeft. Sta rt de motor niet
opnieuw.
pM_RAV4_OM_OM42D03E_(EE).book P age 605 Wednesday, March 20, 2019 2:08 PM

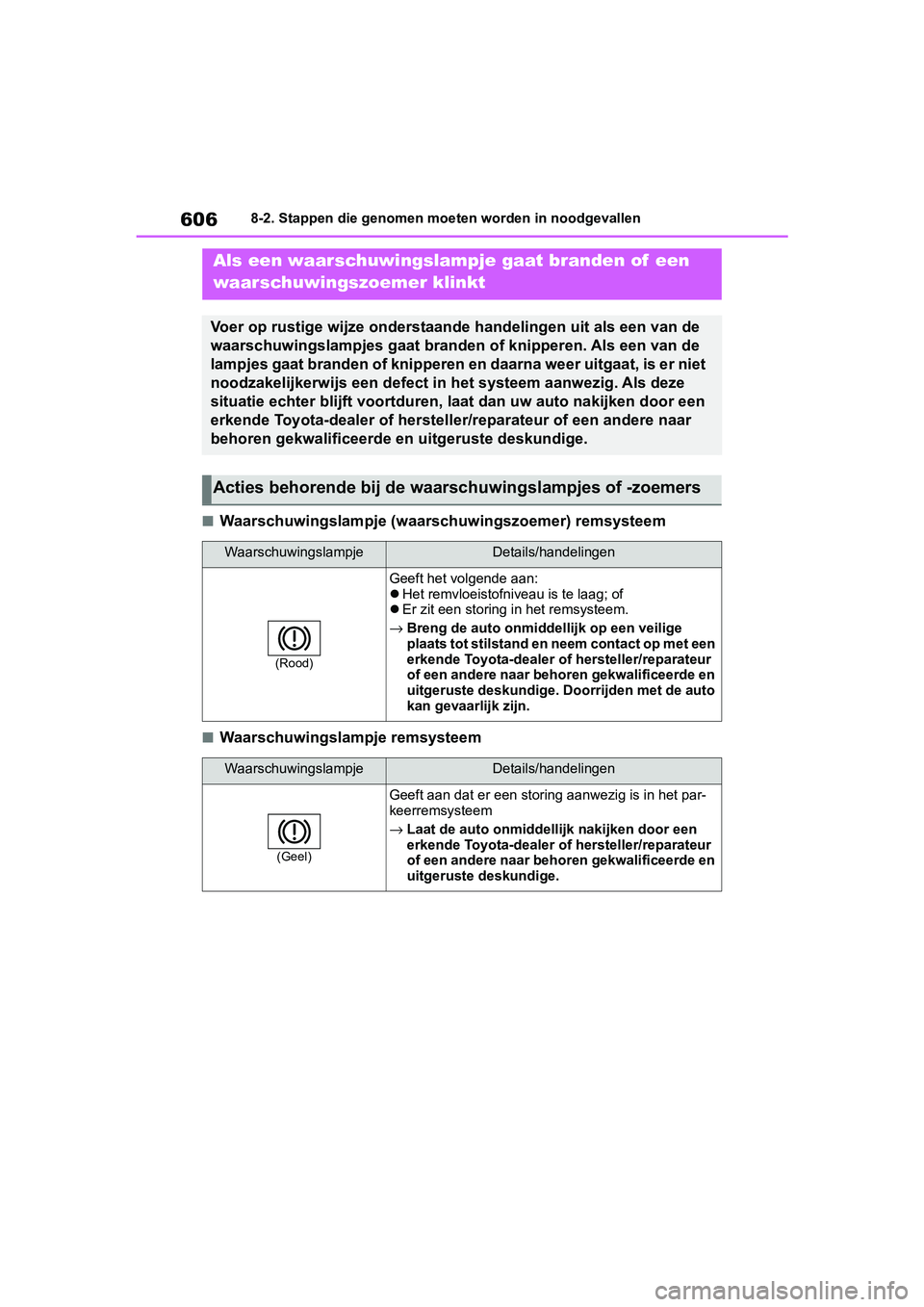

6068-2. Stappen die genomen moeten worden in noodgevallen
■Waarschuwingslampje (waarschuwingszoemer) remsysteem
■Waarschuwingslampje remsysteem
Als een waarschuwingslampje gaat branden of een
waarschuwingszoemer klinkt
Voer op rustige wijze onderstaa nde handelingen uit als een van de
waarschuwingslampjes gaat brande n of knipperen. Als een van de
lampjes gaat branden of knipperen en daarna weer uitgaat, is er niet
noodzakelijkerwijs een defect in h et systeem aanwezig. Als deze
situatie echter blijft voortduren, laat dan uw auto nakijken do or een
erkende Toyota-dealer of herstell er/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
Acties behorende bij de waarschuwingslampjes of -zoemers
WaarschuwingslampjeDetails/handelingen
(Rood)
Geeft het volgende aan:
 Het remvloeistofniveau is te laag; of
 Er zit een storing in het remsysteem.
→ Breng de auto onmiddellijk op een veilige
plaats tot stilstand en neem contact op met een
erkende Toyota-dealer of hersteller/reparateur
of een andere naar behoren gekwalificeerde en
uitgeruste deskundige. Doorrijden met de auto
kan gevaarlijk zijn.
WaarschuwingslampjeDetails/handelingen
(Geel)
Geeft aan dat er een storin g aanwezig is in het par-
keerremsysteem
→ Laat de auto onmiddellijk nakijken door een
erkende Toyota-dealer of hersteller/reparateur
of een andere naar behoren gekwalificeerde en
uitgeruste deskundige.
pM_RAV4_OM_OM42D03E_(EE).book P age 606 Wednesday, March 20, 2019 2:08 PM

607
8
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
■Laadstroomcontrolelampje
■Waarschuwingslampje hoge koelvloeistoftemperatuur* (waarschu-
wingszoemer)
*: Dit lampje brandt op het multi-informatiedisplay en er wordt e en melding weerge-
geven.
■Waarschuwingslampje lage oliedruk* (waarschuwingszoemer)
*: Dit lampje brandt op het multi-informatiedisplay en er wordt e en melding weerge-
geven.
■Motorcontrolelampje
WaarschuwingslampjeDetails/handelingen
Geeft aan dat er een storin g aanwezig is in het laad-
systeem van de auto
→ Breng de auto onmiddellijk op een veilige
plaats tot stilstand en neem contact op met een
erkende Toyota-dealer of hersteller/reparateur
of een andere naar behoren gekwalificeerde en
uitgeruste deskundige.
WaarschuwingslampjeDetails/handelingen
Geeft aan dat de moto r oververhit raakt
→ Breng de auto zo snel mo gelijk op een veilige
plaats tot stilstand.
Oplossing ( →Blz. 649)
WaarschuwingslampjeDetails/handelingen
Geeft aan dat de motoroliedruk te laag is
→Breng de auto onmiddellijk op een veilige
plaats tot stilstand en neem contact op met een
erkende Toyota-dealer of hersteller/reparateur
of een andere naar behoren gekwalificeerde en
uitgeruste deskundige.
WaarschuwingslampjeDetails/handelingen
Geeft aan dat er een storing is in:
Het elektronische motorregelsysteem;
 De elektronische smoorklepregeling;
 Het emissieregelsysteem ( indien aanwezig); of
 Het elektronische regelsysteem Multidrive CVT;
→ Laat de auto onmiddellijk nakijken door een
erkende Toyota-dealer of hersteller/reparateur
of een andere naar behoren gekwalificeerde en
uitgeruste deskundige.
pM_RAV4_OM_OM42D03E_(EE).book P age 607 Wednesday, March 20, 2019 2:08 PM
