2019 TOYOTA RAV4 Instructieboekje (in Dutch)

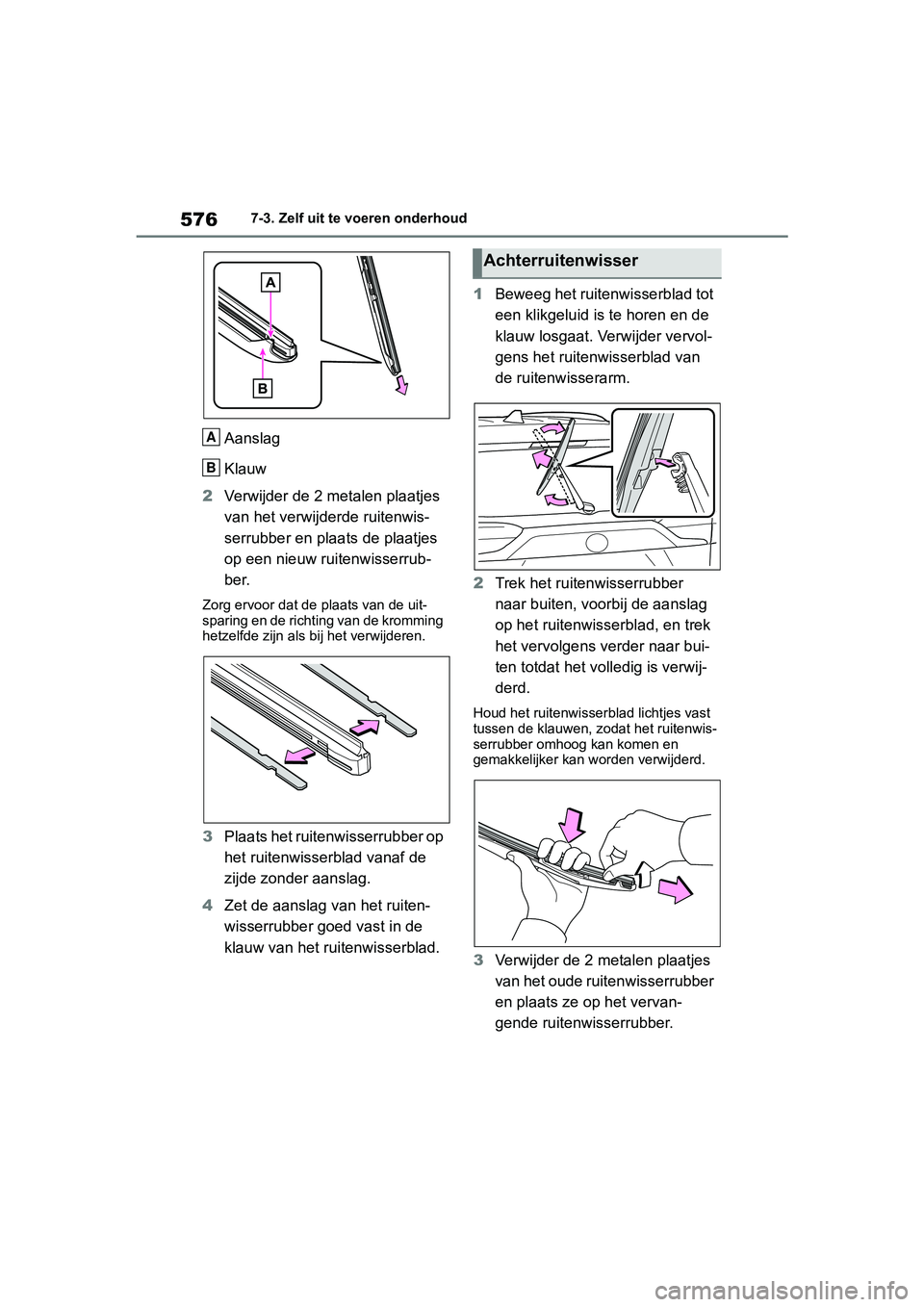

5767-3. Zelf uit te voeren onderhoud
Aanslag
Klauw
2 Verwijder de 2 metalen plaatjes
van het verwijder de ruitenwis-
serrubber en plaats de plaatjes
op een nieuw ruitenwisserrub-
ber.
Zorg ervoor dat de plaats van de uit-
sparing en de richting van de kromming
hetzelfde zijn als bij het verwijderen.
3 Plaats het ruitenwisserrubber op
het ruitenwisserblad vanaf de
zijde zonder aanslag.
4 Zet de aanslag van het ruiten-
wisserrubber goed vast in de
klauw van het ruitenwisserblad. 1
Beweeg het ruitenwisserblad tot
een klikgeluid is te horen en de
klauw losgaat. Verwijder vervol-
gens het ruitenwisserblad van
de ruitenwisserarm.
2 Trek het ruitenwisserrubber
naar buiten, voorbij de aanslag
op het ruitenwisserblad, en trek
het vervolgens verder naar bui-
ten totdat het volledig is verwij-
derd.
Houd het ruitenwisserblad lichtjes vast
tussen de klauwen, zodat het ruitenwis-
serrubber omhoog kan komen en
gemakkelijker kan worden verwijderd.
3Verwijder de 2 metalen plaatjes
van het oude ruitenwisserrubber
en plaats ze op het vervan-
gende ruitenwisserrubber.
A
B
Achterruitenwisser
pM_RAV4_OM_OM42D03E_(EE).book P age 576 Wednesday, March 20, 2019 2:08 PM

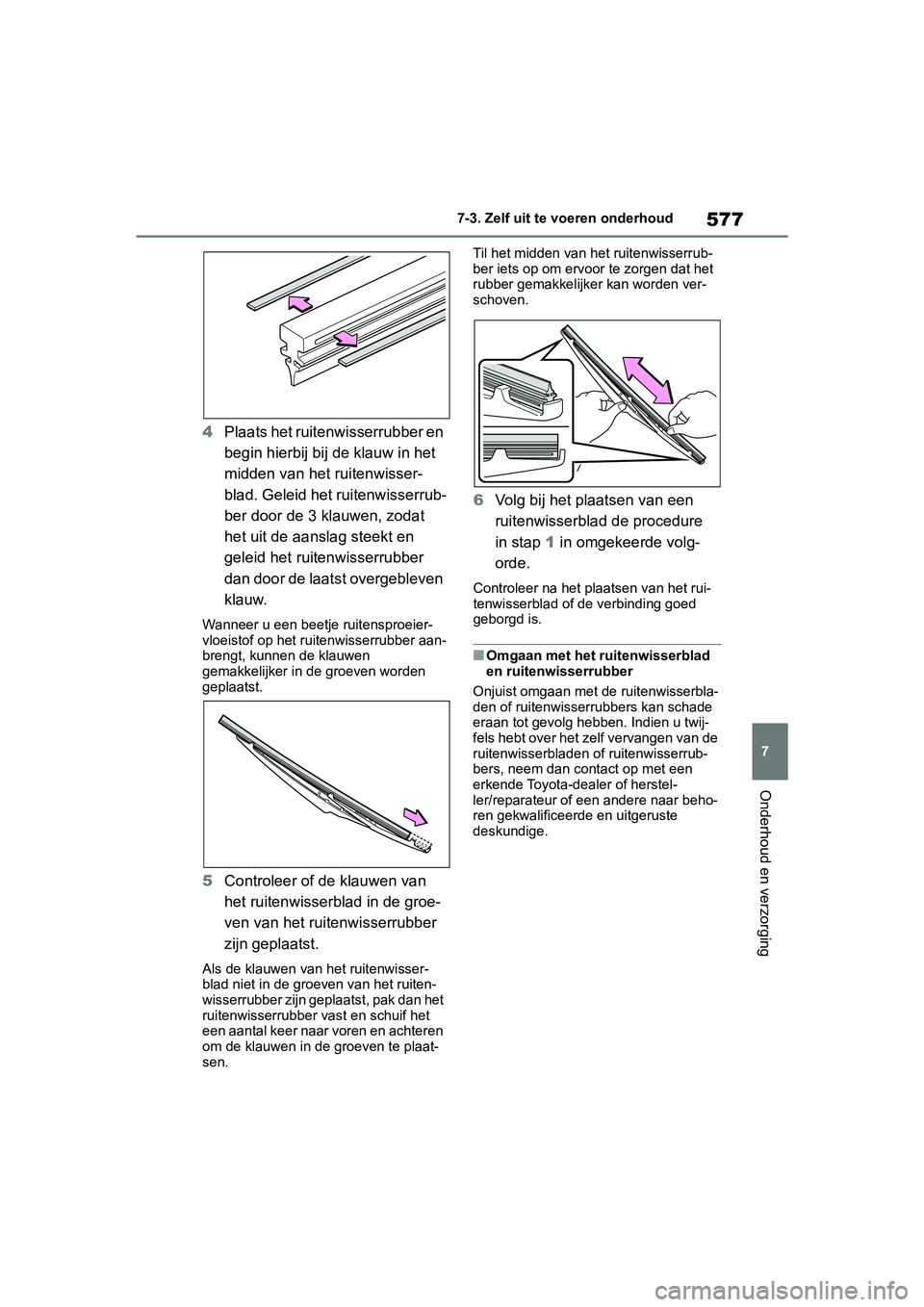

577
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
4
Plaats het ruitenwisserrubber en
begin hierbij bij de klauw in het
midden van het ruitenwisser-
blad. Geleid het ruitenwisserrub-
ber door de 3 klauwen, zodat
het uit de aanslag steekt en
geleid het ruitenwisserrubber
dan door de laatst overgebleven
klauw.
Wanneer u een beetje ruitensproeier-
vloeistof op het rui tenwisserrubber aan-
brengt, kunnen de klauwen
gemakkelijker in de groeven worden
geplaatst.
5 Controleer of de klauwen van
het ruitenwisserb lad in de groe-
ven van het ruitenwisserrubber
zijn geplaatst.
Als de klauwen van het ruitenwisser-
blad niet in de groeven van het ruiten-
wisserrubber zijn geplaatst, pak dan het
ruitenwisserrubber vast en schuif het
een aantal keer naar voren en achteren
om de klauwen in de groeven te plaat-
sen. Til het midden van
het ruitenwisserrub-
ber iets op om ervoor te zorgen dat het
rubber gemakkelijker kan worden ver-
schoven.
6 Volg bij het plaatsen van een
ruitenwisserblad de procedure
in stap 1 in omgekeerde volg-
orde.
Controleer na het pl aatsen van het rui-
tenwisserblad of de verbinding goed
geborgd is.
■Omgaan met het ruitenwisserblad
en ruitenwisserrubber
Onjuist omgaan met de ruitenwisserbla-
den of ruitenwisserrubbers kan schade
eraan tot gevolg hebben. Indien u twij-
fels hebt over het zelf vervangen van de
ruitenwisserbladen of ruitenwisserrub-
bers, neem dan cont act op met een
erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste
deskundige.
pM_RAV4_OM_OM42D03E_(EE).book P age 577 Wednesday, March 20, 2019 2:08 PM

5787-3. Zelf uit te voeren onderhoud
■Als de sleutelbatterij ontladen is
De volgende verschijnselen kunnen zich
voordoen:
●Het Smart entry-systeem met start-
knop (indien aanwezig) en de
afstandsbediening werken niet goed.
●Het bereik van de afstandsbediening
zal kleiner worden.
Leg de volgende za ken klaar voor-
dat u de batterij vervangt:
 Sleufkopschroevendraaier
 Kleine sleufkopschroevendraaier
 Lithiumbatterij CR2032
■Gebruik een CR2032 lithiumbatterij
●Batterijen zijn verkrijgbaar bij een
erkende Toyota-dealer of herstel-
ler/reparateur o f een andere naar
behoren gekwalificeerde en uitgeruste
deskundige, plaatselijke elektrozaken
of fotospeciaalzaken.
●Vervang de batterij alleen door het
door de fabrikant aanbevolen type.
●Gooi batterijen niet weg, maar lever
ze in als KCA.
OPMERKING
■Bij het optillen van de ruitenwis-
sers voor
●Wanneer u de ruitenwisserarmen
optilt van de voorruit, til dan eerst
de ruitenwisser aan bestuurders-
zijde op en daarna de wisser aan
passagierszijde. Begin, als u de rui-
tenwisserarmen weer in hun oor-
spronkelijke stand terugzet, aan de
passagierszijde.
●Til de ruitenwisser voor niet op aan
het ruitenwisserblad. Anders kan
het ruitenwisserbl ad vervormd wor-
den.
●Bedien de ruitenwisserhendel niet
als de ruitenwissers voor zijn opge-
tild. Als u dat wel doet, raken de rui-
tenwissers voo r mogelijk de
motorkap, hetgeen kan resulteren
in schade aan de ruitenwissers
voor en/of de motorkap.
OPMERKING
■Voorkomen van schade
●Let op dat de klauwen niet bescha-
digd raken bij het vervangen van
het ruitenwisserrubber.
●Plaats, nadat het ruitenwisserblad
van de ruitenwisserarm is verwij-
derd, een doek o.i.d. tussen de ach-
terruit en de rui tenwisserarm om
beschadiging van de achterruit te
voorkomen.
●Trek niet te hard aan het ruitenwis-
serrubber en vervorm de metalen
plaatjes ervan niet.
Batterij
afstandsbediening/
elektronische sleutel
Vervang de batterij door een
nieuw exemplaar als deze ont-
laden raakt.
Zaken die u dient klaar te
leggen
pM_RAV4_OM_OM42D03E_(EE).book P age 578 Wednesday, March 20, 2019 2:08 PM

579
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
Auto's zonder Smart entry-sys-
teem en startknop
1 Verwijder het kapje.
Gebruik het juiste formaat schroeven-
draaier. Wanneer u geforceerd wrikt,
kan het kapje beschadigd raken.
Omwikkel het uiteinde van de schroe-
vendraaier met een doek om schade
aan de sleutel te voorkomen.
2 Verwijder het bat terijdekseltje.
Als het verwijderen van het kapje van
de batterij moeilijk gaat, til dan de rand
op om het te verwijderen.
3Verwijder de lege batterij.
Gebruik het juiste formaat schroeven-
draaier om de batterij te verwijderen.
Plaats een nieuwe batterij met de posi-
tieve aansluiting (+) naar boven.
4 Plaats het kapje van de batterij
met het lipje naar boven.
Druk de gehele rand van het kapje van
de batterij in de sleutel.
5Plaats het kapje op de sleutel.
Lijn het kapje uit met de sleutel en druk
het recht omlaag in de sleutel.
Controleer of het kapje goed geplaatst
is, zonder naden tu ssen het kapje en
de sleutel.
Batterij vervangen
pM_RAV4_OM_OM42D03E_(EE).book P age 579 Wednesday, March 20, 2019 2:08 PM

5807-3. Zelf uit te voeren onderhoud
Auto's met Smart entry-systeem
en startknop
1 Maak de borging los en verwij-
der de mechanische sleutel.
2 Verwijder het kap je van de sleu-
tel.
Gebruik het juiste formaat schroeven-
draaier. Wanneer u geforceerd wrikt,
kan het kapje beschadigd raken.
Omwikkel het uitei nde van de sleufkop-
schroevendraaier met een doek om
schade aan de sleutel te voorkomen.
3Verwijder de lege batterij met
een kleine sleufkopschroeven-
draaier.
Bij het verwijderen van het kapje kan de
module van de elektronische sleutel
aan het kapje vast zitten, waardoor de
batterij niet zichtbaa r is. Verwijder in
dat geval de module van de elektroni-
sche sleutel om de batterij te kunnen
verwijderen.
Plaats een nieuwe batterij met de posi-
tieve aansluiting (+) naar boven.
4 Plaatsen: Herhaal de genoemde
stappen in omgekeerde volg-
orde.
WAARSCHUWING
■Lege batterijen en andere onder-
delen
Kinderen kunnen deze kleine voor-
werpen inslikken en daardoor stikken.
Houd deze voorwerpen buiten bereik
van kinderen. Als u dat niet doet, kan
dat leiden tot ernstig letsel.
■Verklaring voor de elektronische
sleutelbatterij
WAARSCHUWING
ALS DE BATTERIJ DOOR EEN
ONJUIST TYPE BATTERIJ WORDT
VERVANGEN, KAN EEN EXPLOSIE
OPTREDEN.
GOOI BATTERIJEN NIET WEG,
MAAR LEVER ZE IN ALS KCA.
OPMERKING
■Voor een goede werking na het
vervangen van de batterij
Houd u aan de volgende voorzorgs-
maatregelen om ongevallen te voor-
komen:
●Zorg altijd dat uw handen droog
zijn.
Door vocht kan de batterij gaan cor-
roderen.
●Voorkom dat andere onderdelen in
de afstandsbediening worden aan-
geraakt of bewogen.
●Verbuig de aansluitingen van de
batterij niet.
pM_RAV4_OM_OM42D03E_(EE).book P age 580 Wednesday, March 20, 2019 2:08 PM

581
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
1
Zet het contact UIT.
2 Open het deksel van de zekerin-
genkast.
Motorruimte: zekeringenkast
type A (indien aanwezig)
Druk de klauwen () en () in om
de borging helemaal ongedaan te
maken en verwijder het deksel.
Motorruimte: zekeringenkast
type B
Druk de klauwen () en () in om
de borging helemaal ongedaan te
maken en verwijder het deksel.
Linkerzijde dashboard
Auto's met linkse besturing (behalve
auto's met handgeschakelde transmis-
sie): verwijder de klep.
Auto's met rechtse besturing: Druk de
borglip in om de afdekkap te verwijde-
ren en verwijder vervolgens de klep.
Controleren en
ver vangen van
zekeringen
Als een bepaalde stroomver-
bruiker niet werkt, kan het zijn
dat een zekering is doorge-
brand. Controleer in dat geval
de desbetreffende zekering en
vervang deze indien nodig.
Controleren en vervangen
van zekeringen
AB
AB
pM_RAV4_OM_OM42D03E_(EE).book P age 581 Wednesday, March 20, 2019 2:08 PM

5827-3. Zelf uit te voeren onderhoud
Rechterzijde dashboard
Auto's met linkse besturing (auto's met
handgeschakelde transmissie): Druk de
borglip in om de afdekkap te verwijde-
ren en verwijder vervolgens de klep.
3Verwijder de zekering.
Alleen zekering type A kan worden ver-
wijderd met de zekeringtrekker.
4Controleer of de zekering is
doorgebrand.
Vervang de doorgebrande zekering
door een nieuwe zekering met de juiste
stroomsterkte. De stroomsterkte staat
vermeld op het deksel van de zekerin-
genkast.
Ty p e A
Goede zekering
Defecte zekering
Ty p e B
A
B
pM_RAV4_OM_OM42D03E_(EE).book P age 582 Wednesday, March 20, 2019 2:08 PM

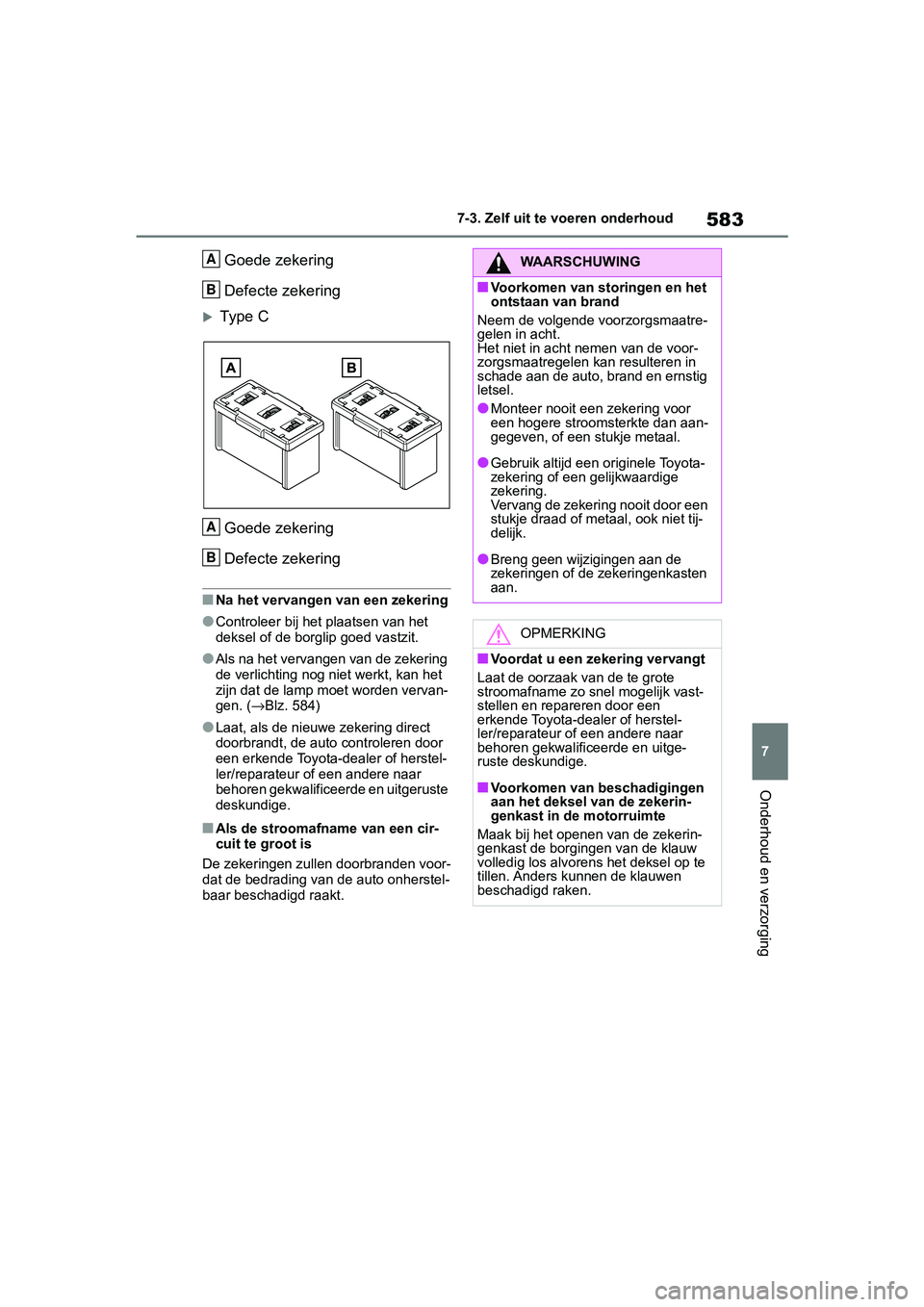

583
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
Goede zekering
Defecte zekering
Type C
Goede zekering
Defecte zekering
■Na het vervangen van een zekering
●Controleer bij het plaatsen van het
deksel of de borglip goed vastzit.
●Als na het vervangen van de zekering
de verlichting nog niet werkt, kan het
zijn dat de lamp m oet worden vervan-
gen. ( →Blz. 584)
●Laat, als de nieuwe zekering direct
doorbrandt, de auto controleren door
een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
■Als de stroomafname van een cir-
cuit te groot is
De zekeringen zullen doorbranden voor-
dat de bedrading van de auto onherstel-
baar beschadigd raakt.
A
B
A
B
WAARSCHUWING
■Voorkomen van storingen en het
ontstaan van brand
Neem de volgende voorzorgsmaatre-
gelen in acht.
Het niet in acht nemen van de voor-
zorgsmaatregelen kan resulteren in
schade aan de auto, brand en ernstig
letsel.
●Monteer nooit een zekering voor
een hogere stroomsterkte dan aan-
gegeven, of een stukje metaal.
●Gebruik altijd een originele Toyota-
zekering of een gelijkwaardige
zekering.
Vervang de zekering nooit door een
stukje draad of metaal, ook niet tij-
delijk.
●Breng geen wijzigingen aan de
zekeringen of de zekeringenkasten
aan.
OPMERKING
■Voordat u een zekering vervangt
Laat de oorzaak van de te grote
stroomafname zo snel mogelijk vast-
stellen en repareren door een
erkende Toyota-dealer of herstel-
ler/reparateur o f een andere naar
behoren gekwalificeerde en uitge-
ruste deskundige.
■Voorkomen van beschadigingen
aan het deksel van de zekerin-
genkast in de motorruimte
Maak bij het openen van de zekerin-
genkast de borginge n van de klauw
volledig los alvorens het deksel op te
tillen. Anders kunnen de klauwen
beschadigd raken.
pM_RAV4_OM_OM42D03E_(EE).book P age 583 Wednesday, March 20, 2019 2:08 PM
