2019 TOYOTA RAV4 Instructieboekje (in Dutch)

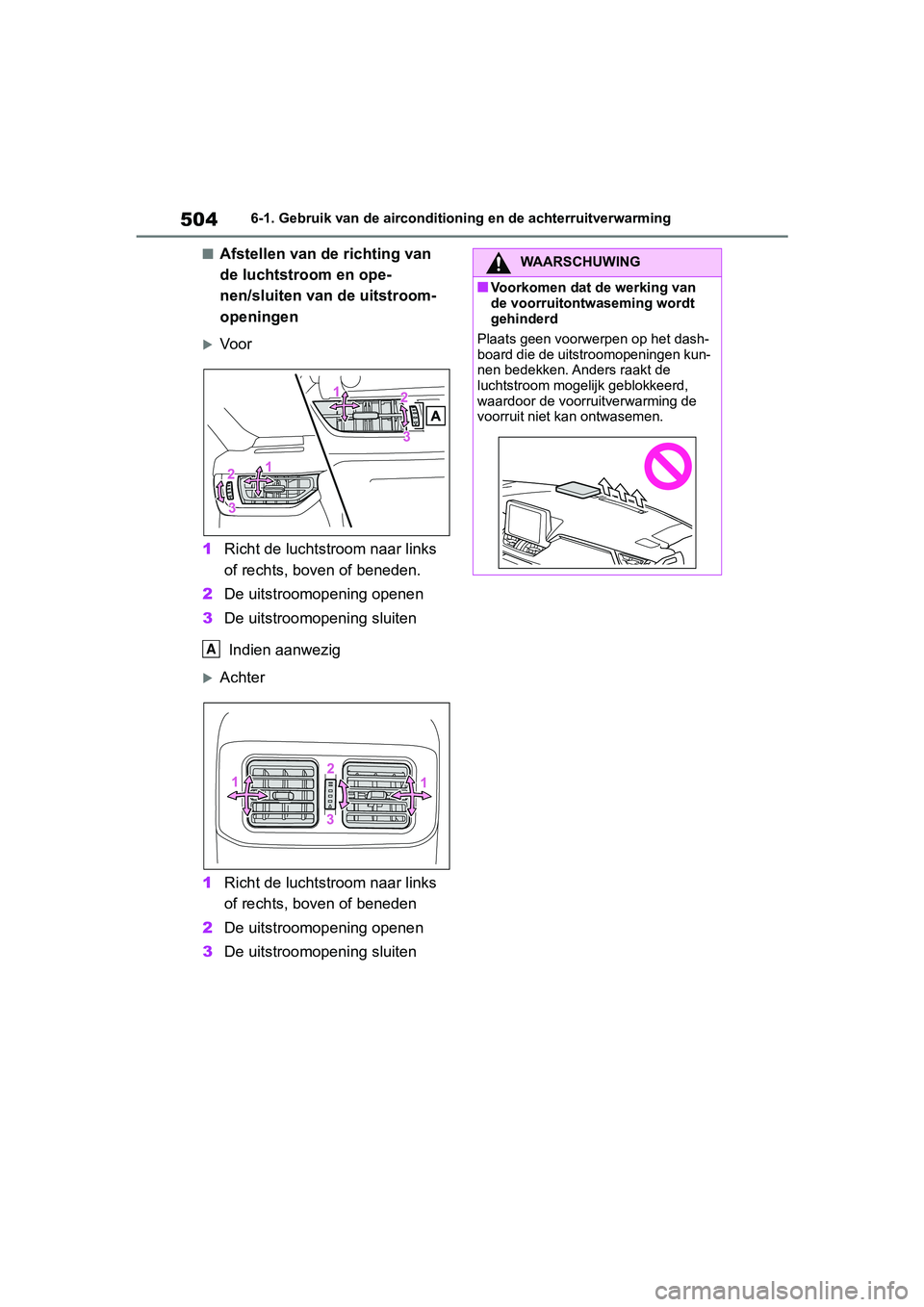

5046-1. Gebruik van de airconditioning en de achterruitverwarming
■Afstellen van de richting van
de luchtstroom en ope-
nen/sluiten van de uitstroom-
openingen
Voor
1 Richt de luchtstroom naar links
of rechts, boven of beneden.
2 De uitstroomopening openen
3 De uitstroomopening sluiten
Indien aanwezig
Achter
1 Richt de luchtstroom naar links
of rechts, boven of beneden
2 De uitstroomopening openen
3 De uitstroomopening sluiten
A
WAARSCHUWING
■Voorkomen dat de werking van
de voorruitontwaseming wordt
gehinderd
Plaats geen voorwerpen op het dash-
board die de uitstroomopeningen kun-
nen bedekken. Anders raakt de
luchtstroom mogelijk geblokkeerd,
waardoor de voorru itverwarming de
voorruit niet kan ontwasemen.
pM_RAV4_OM_OM42D03E_(EE).book P age 504 Wednesday, March 20, 2019 2:08 PM

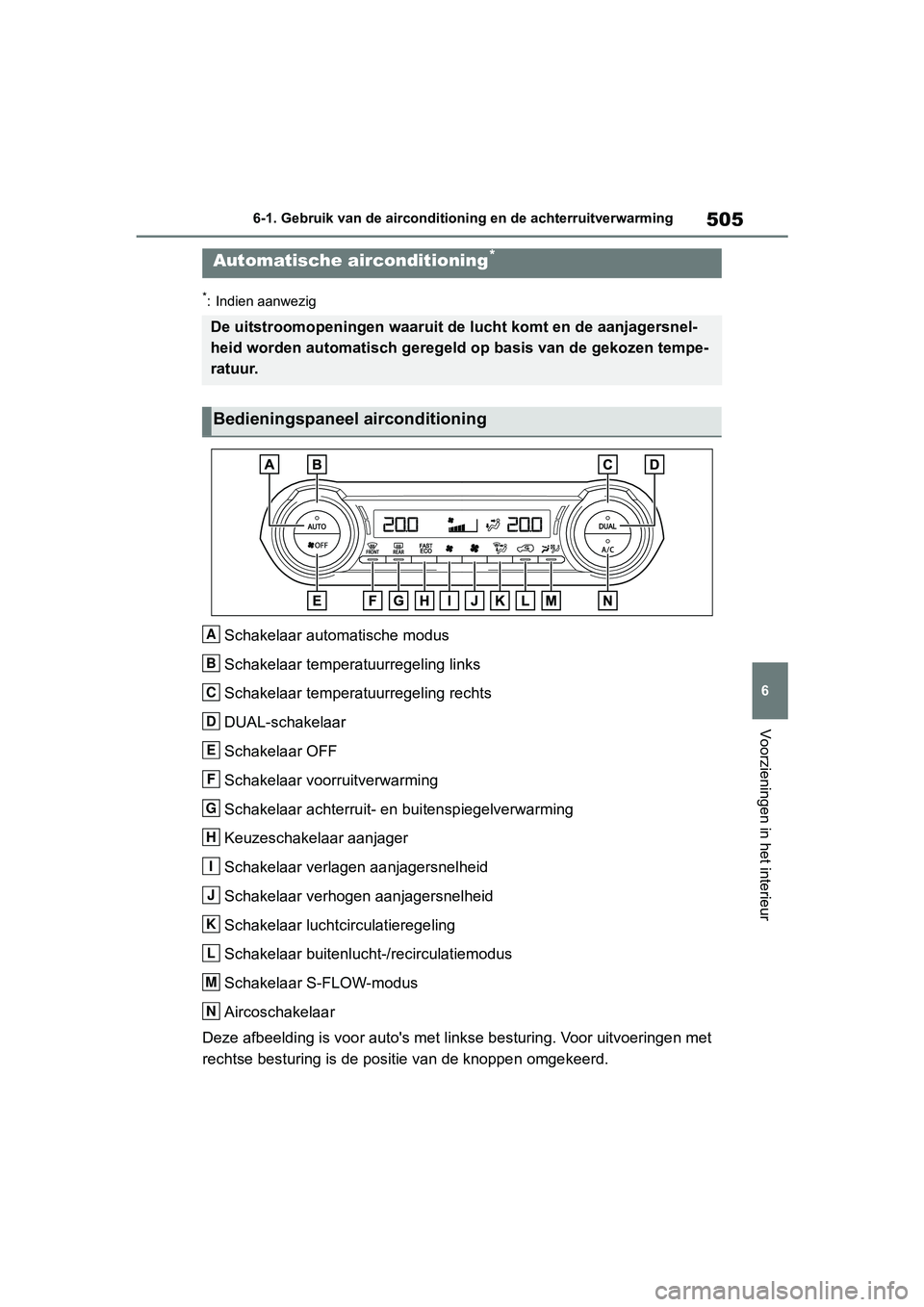

505
6
6-1. Gebruik van de aircondition
ing en de achterruitverwarming
Voorzieningen in het interieur
*: Indien aanwezig
Schakelaar automatische modus
Schakelaar temperatuurregeling links
Schakelaar temperatuurregeling rechts
DUAL-schakelaar
Schakelaar OFF
Schakelaar voorruitverwarming
Schakelaar achterruit- en buitenspiegelverwarming
Keuzeschakelaar aanjager
Schakelaar verlagen aanjagersnelheid
Schakelaar verhogen aanjagersnelheid
Schakelaar luchtcirculatieregeling
Schakelaar buitenlucht-/recirculatiemodus
Schakelaar S-FLOW-modus
Aircoschakelaar
Deze afbeelding is voor auto's met linkse besturing. Voor uitvo eringen met
rechtse besturing is de posi tie van de knoppen omgekeerd.
Automatische airconditioning*
De uitstroomopeningen waaruit de lucht komt en de aanjagersnel-
heid worden automatisch geregeld op basis van de gekozen tempe-
ratuur.
Bedieningspaneel airconditioning
A
B
C
D
E
F
G
H
I
J
K
L
M
N
pM_RAV4_OM_OM42D03E_(EE).book P age 505 Wednesday, March 20, 2019 2:08 PM

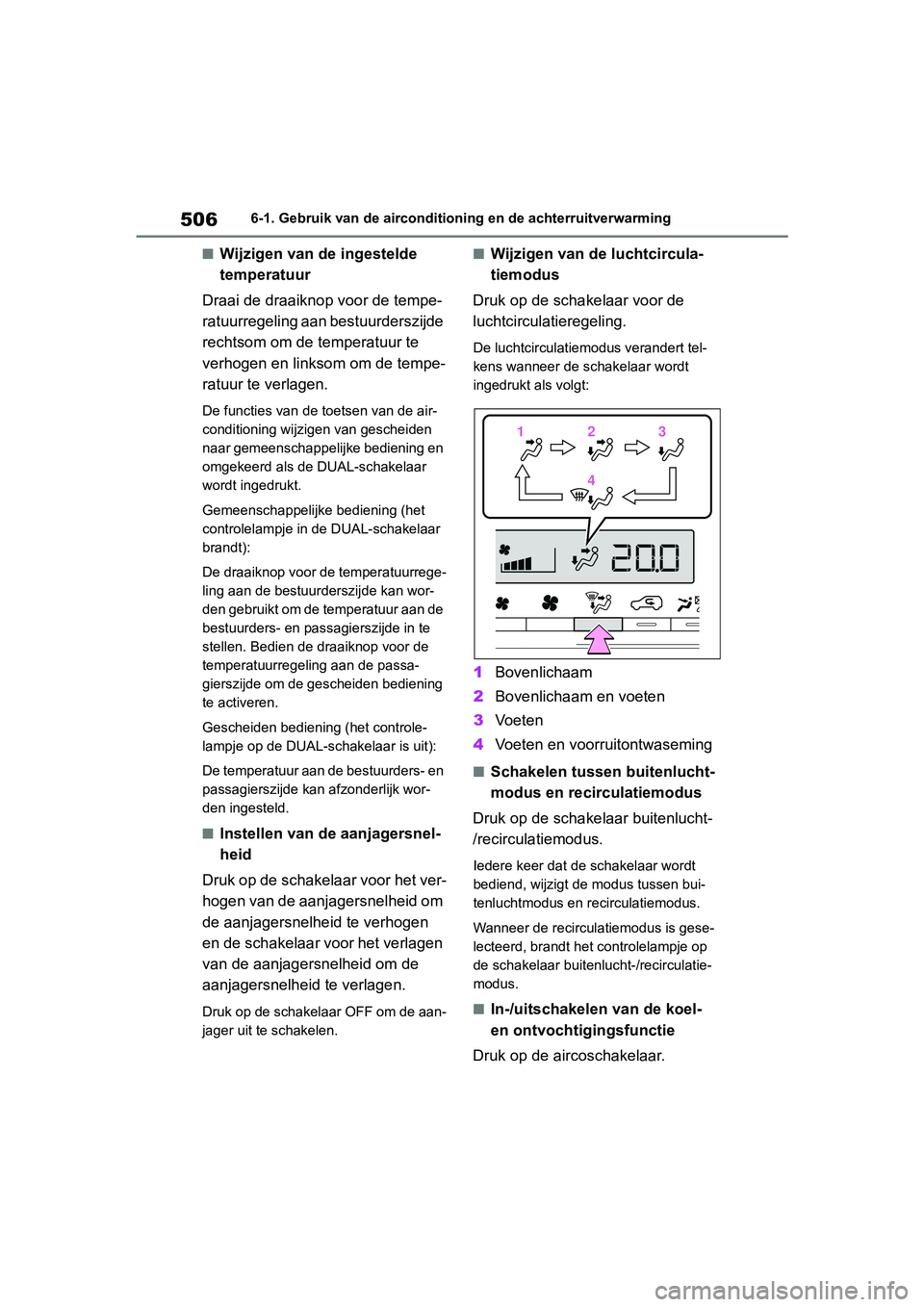

5066-1. Gebruik van de airconditioning en de achterruitverwarming
■Wijzigen van de ingestelde
temperatuur
Draai de draaiknop voor de tempe-
ratuurregeling aan bestuurderszijde
rechtsom om de temperatuur te
verhogen en linksom om de tempe-
ratuur te verlagen.
De functies van de toetsen van de air-
conditioning wijzigen van gescheiden
naar gemeenschappelijke bediening en
omgekeerd als de DUAL-schakelaar
wordt ingedrukt.
Gemeenschappelijke bediening (het
controlelampje in de DUAL-schakelaar
brandt):
De draaiknop voor de temperatuurrege-
ling aan de bestuurderszijde kan wor-
den gebruikt om de temperatuur aan de
bestuurders- en pass agierszijde in te
stellen. Bedien de draaiknop voor de
temperatuurregeling aan de passa-
gierszijde om de gescheiden bediening
te activeren.
Gescheiden bediening (het controle-
lampje op de DUAL-schakelaar is uit):
De temperatuur aan de bestuurders- en
passagierszijde kan afzonderlijk wor-
den ingesteld.
■Instellen van de aanjagersnel-
heid
Druk op de schakelaar voor het ver-
hogen van de aanjagersnelheid om
de aanjagersnelheid te verhogen
en de schakelaar voor het verlagen
van de aanjagersnelheid om de
aanjagersnelheid te verlagen.
Druk op de schakelaar OFF om de aan-
jager uit te schakelen.
■Wijzigen van de luchtcircula-
tiemodus
Druk op de schakelaar voor de
luchtcirculatieregeling.
De luchtcirculatiemodus verandert tel-
kens wanneer de schakelaar wordt
ingedrukt als volgt:
1 Bovenlichaam
2 Bovenlichaam en voeten
3 Voeten
4 Voeten en voorruitontwaseming
■Schakelen tussen buitenlucht-
modus en recirculatiemodus
Druk op de schakelaar buitenlucht-
/recirculatiemodus.
Iedere keer dat de schakelaar wordt
bediend, wijzigt de modus tussen bui-
tenluchtmodus en re circulatiemodus.
Wanneer de recirculatiemodus is gese-
lecteerd, brandt het controlelampje op
de schakelaar buitenlucht-/recirculatie-
modus.
■In-/uitschakelen van de koel-
en ontvochtigingsfunctie
Druk op de aircoschakelaar.
112233
44
pM_RAV4_OM_OM42D03E_(EE).book P age 506 Wednesday, March 20, 2019 2:08 PM

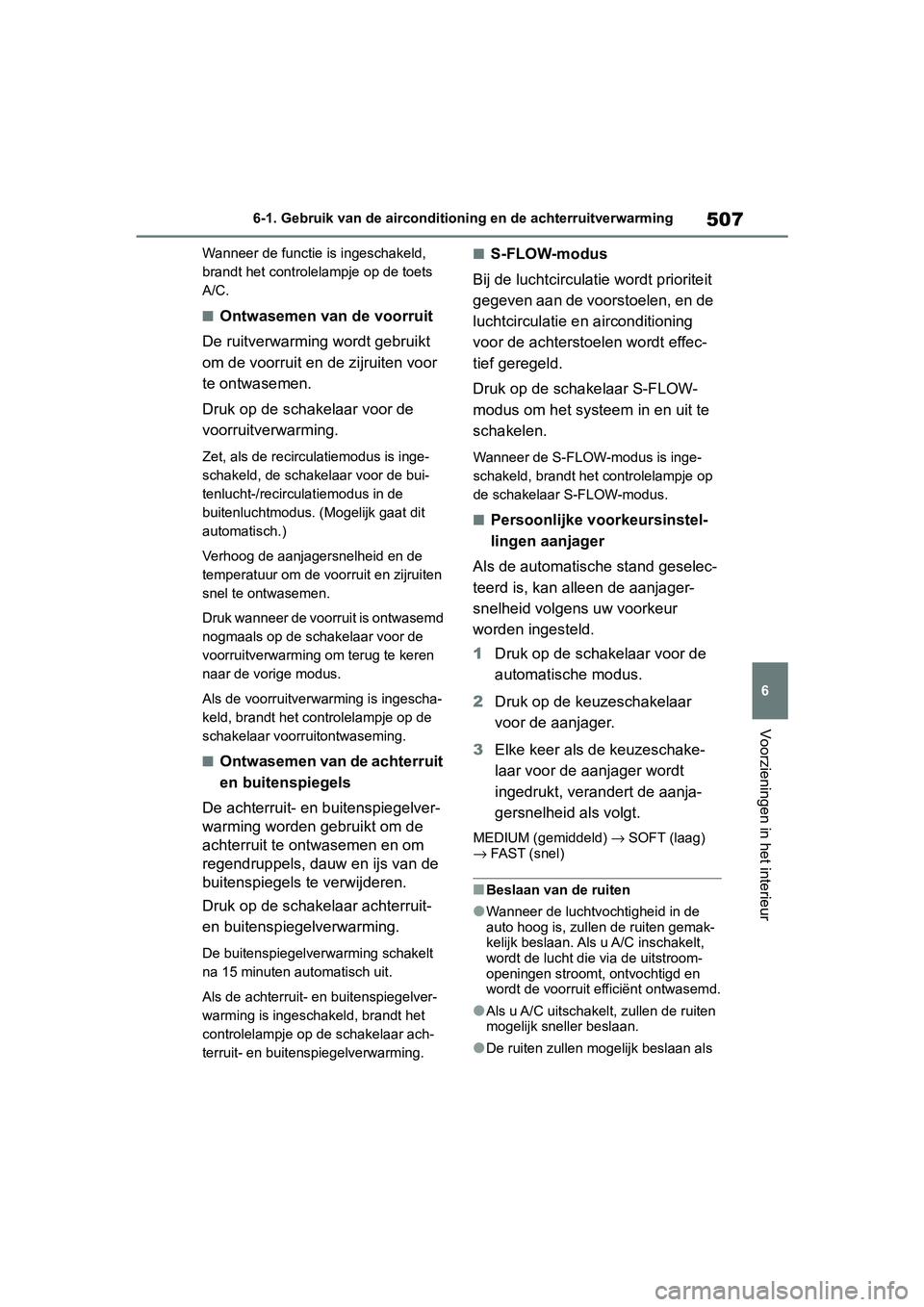

507
6
6-1. Gebruik van de aircondition
ing en de achterruitverwarming
Voorzieningen in het interieur
Wanneer de functie is ingeschakeld,
brandt het controlelampje op de toets
A/C.
■Ontwasemen van de voorruit
De ruitverwarming wordt gebruikt
om de voorruit en de zijruiten voor
te ontwasemen.
Druk op de schakelaar voor de
voorruitverwarming.
Zet, als de recirculatiemodus is inge-
schakeld, de schakelaar voor de bui-
tenlucht-/recirculatiemodus in de
buitenluchtmodus. (Mogelijk gaat dit
automatisch.)
Verhoog de aanjagersnelheid en de
temperatuur om de voorruit en zijruiten
snel te ontwasemen.
Druk wanneer de voorruit is ontwasemd
nogmaals op de schakelaar voor de
voorruitverwarming om terug te keren
naar de vorige modus.
Als de voorruitverwarming is ingescha-
keld, brandt het controlelampje op de
schakelaar voorruitontwaseming.
■Ontwasemen van de achterruit
en buitenspiegels
De achterruit- en buitenspiegelver-
warming worden gebruikt om de
achterruit te ontwasemen en om
regendruppels, dauw en ijs van de
buitenspiegels te verwijderen.
Druk op de schakelaar achterruit-
en buitenspiegelverwarming.
De buitenspiegelverwarming schakelt
na 15 minuten aut omatisch uit.
Als de achterruit- en buitenspiegelver-
warming is ingeschakeld, brandt het
controlelampje op de schakelaar ach-
terruit- en buitenspiegelverwarming.
■S-FLOW-modus
Bij de luchtcirculati e wordt prioriteit
gegeven aan de voorstoelen, en de
luchtcirculatie en airconditioning
voor de achterstoelen wordt effec-
tief geregeld.
Druk op de schakelaar S-FLOW-
modus om het systeem in en uit te
schakelen.
Wanneer de S-FLOW-modus is inge-
schakeld, brandt het controlelampje op
de schakelaar S-FLOW-modus.
■Persoonlijke voorkeursinstel-
lingen aanjager
Als de automatische stand geselec-
teerd is, kan all een de aanjager-
snelheid volgens uw voorkeur
worden ingesteld.
1 Druk op de schakelaar voor de
automatische modus.
2 Druk op de keuzeschakelaar
voor de aanjager.
3 Elke keer als de keuzeschake-
laar voor de aanjager wordt
ingedrukt, verandert de aanja-
gersnelheid als volgt.
MEDIUM (gemiddeld) → SOFT (laag)
→ FAST (snel)
■Beslaan van de ruiten
●Wanneer de luchtvochtigheid in de
auto hoog is, zullen de ruiten gemak-
kelijk beslaan. Als u A/C inschakelt,
wordt de lucht die via de uitstroom-
openingen stroomt, ontvochtigd en
wordt de voorruit efficiënt ontwasemd.
●Als u A/C uitschakel t, zullen de ruiten
mogelijk sneller beslaan.
●De ruiten zullen mogelijk beslaan als
pM_RAV4_OM_OM42D03E_(EE).book P age 507 Wednesday, March 20, 2019 2:08 PM

5086-1. Gebruik van de airconditioning en de achterruitverwarming
de recirculatiemodus is ingeschakeld.
■Buitenlucht-/recirculatiemodus
●Zet bij het rijden op stoffige wegen, in
tunnels of in druk verkeer de schake-
laar voor de buitenlucht-/recirculatie-
modus in de recirculatiemodus. Zo
wordt voorkomen dat er buitenlucht de
auto in stroomt. Wanneer tijdens het
koelen de recirculatiemodus wordt
ingeschakeld, wordt ook het interieur
van de auto effectief gekoeld.
●Mogelijk wordt de buitenluchtmo-
dus/recirculatiemodus automatisch
ingeschakeld afhankelijk van de inge-
stelde temperatuur o f de temperatuur
in de auto.
■Werking van de airconditioning in
de ECO-rijmodus
●In de ECO-rijmodus wordt de aircondi-
tioning als volgt bediend voor een
laag brandstofverbruik:
• Het motortoerental en de werking van de compressor worden geregeld om
de verwarm-/koelcapa citeit te beper-
ken
• Wanneer de automatische modus is
gekozen, wordt de aanjagersnelheid
beperkt
●Doe het volgende om de prestaties
van de airconditioning te verbeteren:
• Wijzig de aanjagersnelheid
• Schakel de ECO-rijmodus uit
(→Blz. 425)
■Wanneer de buitentemperatuur
laag is
De ontvochtigingsfunctie werkt mogelijk
niet, ook niet als A/C wordt ingedrukt.
■Geuren ventilatie en airconditio-
ning
●Zet de airconditioning in de buiten-
luchtmodus om frisse lucht binnen te
laten.
●Tijdens het gebrui k kunnen verschil-
lende geuren van binnen en buiten de
auto in het aircondit ioningsysteem
terechtkomen. Dit k an tot gevolg heb-
ben dat de lucht die uit de uitstroom-
openingen komt niet lekker ruikt.
●Het voorkomen van mogelijke geuren:
• We raden u aan het airconditio- ningsysteem in de buitenluchtmodus
te zetten voordat u de motor uitscha-
kelt.
• Mogelijk wordt het inschakelen van de
aanjager direct nadat de airconditio-
ning in de automatische modus wordt
ingeschakeld even vertraagd.
●Bij het parkeren schakelt het systeem
automatisch de buitenluchtmodus in
voor een betere luchtcirculatie in de
auto, wat helpt om geuren bij het star-
ten van de auto te verminderen.
■De airconditioning blijft in werking
als de motor is uitgezet door het
Stop & Start-syste em (auto's met
Stop & Start-systeem)
Als de motor wordt afgezet doordat het
Stop & Start-systeem in werking is, wor-
den de koel-, verwarmings- en ontvoch-
tigingsfuncties uitgeschakeld en blaast
het systeem alleen l ucht die op kamer-
temperatuur is. Druk op de uitschakel-
toets van het Stop & Start-systeem om
te voorkomen dat de airconditioning
wordt uitgeschakeld en gebruik het Stop
& Start-systeem niet.
■Als de voorruit beslagen is en de
motor is uitgezet door het Stop &
Start-systeem (auto's met Stop &
Start-systeem)
Druk op de schakelaar voorruitontwase-
ming om de motor opnieuw te starten en
de voorruit t e ontwasemen.
Druk op de uitschakeltoets van het Stop
& Start-systeem wanne er de voorruit
blijft beslaan en gebruik het Stop &
Start-systeem niet.
■Wanneer er een geur vrijkomt uit de
airconditioning als de motor is uit-
gezet door het Stop & Start-sys-
teem (auto's met Stop & Start-
systeem)
Druk op de uitschakeltoets van het Stop
& Start-systeem om de motor weer te
starten.
■Interieurfilter
→Blz. 571
pM_RAV4_OM_OM42D03E_(EE).book P age 508 Wednesday, March 20, 2019 2:08 PM

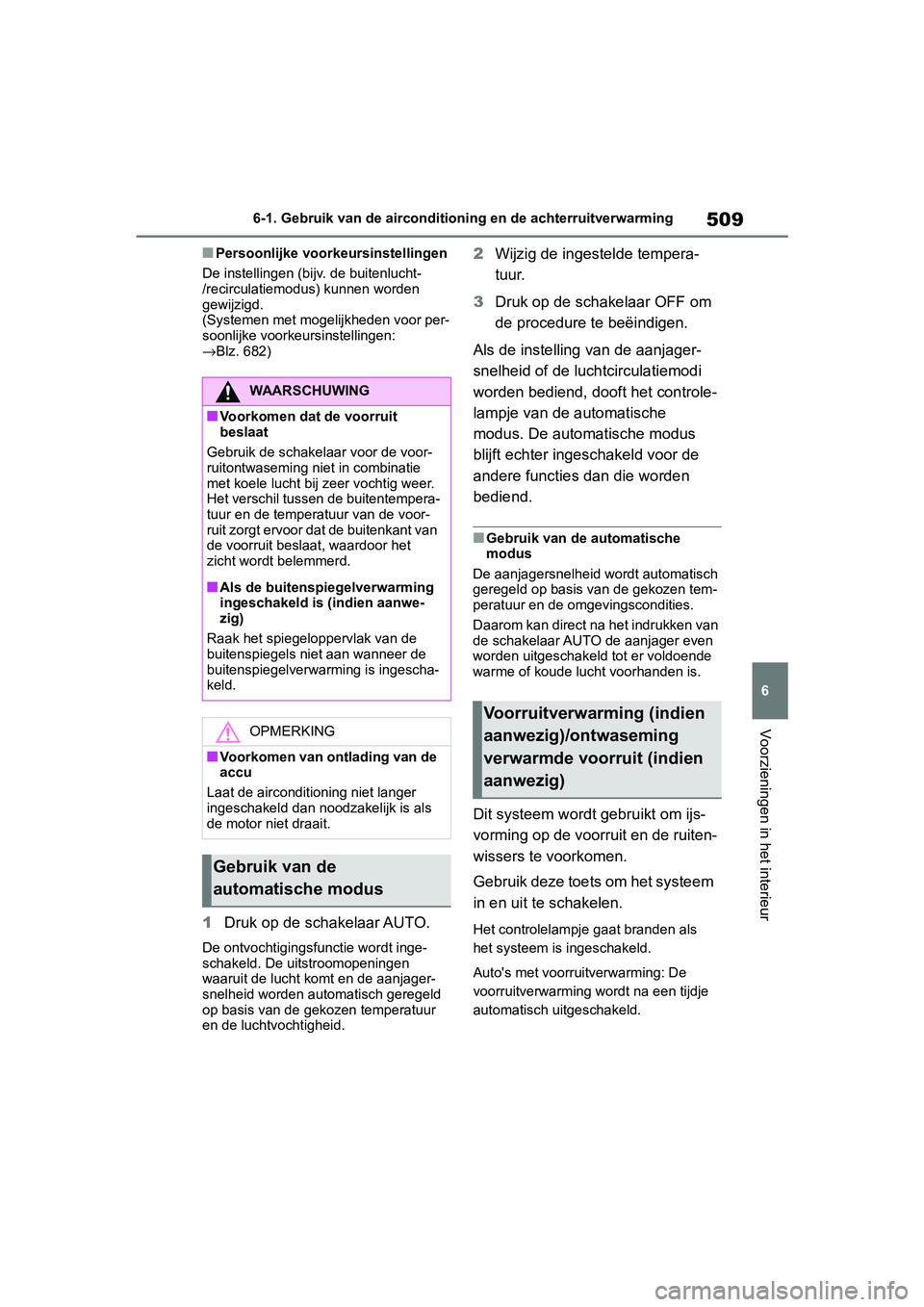

509
6
6-1. Gebruik van de aircondition
ing en de achterruitverwarming
Voorzieningen in het interieur
■Persoonlijke voorkeursinstellingen
De instellingen (bijv. de buitenlucht-
/recirculatiemodus) kunnen worden
gewijzigd.
(Systemen met mogelij kheden voor per-
soonlijke voorkeursinstellingen:
→Blz. 682)
1 Druk op de schakelaar AUTO.
De ontvochtigingsfunctie wordt inge-
schakeld. De uitstroomopeningen
waaruit de lucht komt en de aanjager-
snelheid worden automatisch geregeld
op basis van de gekozen temperatuur
en de luchtvochtigheid.
2Wijzig de ingestelde tempera-
tuur.
3 Druk op de schakelaar OFF om
de procedure te beëindigen.
Als de instelling van de aanjager-
snelheid of de luc htcirculatiemodi
worden bediend, dooft het controle-
lampje van de automatische
modus. De automatische modus
blijft echter ingeschakeld voor de
andere functies dan die worden
bediend.
■Gebruik van de automatische
modus
De aanjagersnelheid wordt automatisch
geregeld op basis van de gekozen tem-
peratuur en de omgevingscondities.
Daarom kan direct na het indrukken van
de schakelaar AUTO de aanjager even
worden uitgeschakeld tot er voldoende
warme of koude luc ht voorhanden is.
Dit systeem wordt gebruikt om ijs-
vorming op de voorruit en de ruiten-
wissers te voorkomen.
Gebruik deze toets om het systeem
in en uit te schakelen.
Het controlelampje gaat branden als
het systeem is ingeschakeld.
Auto's met voorruitverwarming: De
voorruitverwarming wordt na een tijdje
automatisch uitgeschakeld.
WAARSCHUWING
■Voorkomen dat de voorruit
beslaat
Gebruik de schakel aar voor de voor-
ruitontwaseming niet in combinatie
met koele lucht bij zeer vochtig weer.
Het verschil tussen de buitentempera-
tuur en de temperatuur van de voor-
ruit zorgt ervoor dat de buitenkant van
de voorruit beslaat, waardoor het
zicht wordt belemmerd.
■Als de buitenspiegelverwarming
ingeschakeld is (indien aanwe-
zig)
Raak het spiegeloppervlak van de
buitenspiegels niet aan wanneer de
buitenspiegelverwarming is ingescha-
keld.
OPMERKING
■Voorkomen van ontlading van de
accu
Laat de airconditioning niet langer
ingeschakeld dan noodzakelijk is als
de motor niet draait.
Gebruik van de
automatische modus
Voorruitverwarming (indien
aanwezig)/ontwaseming
verwarmde voorruit (indien
aanwezig)
pM_RAV4_OM_OM42D03E_(EE).book P age 509 Wednesday, March 20, 2019 2:08 PM

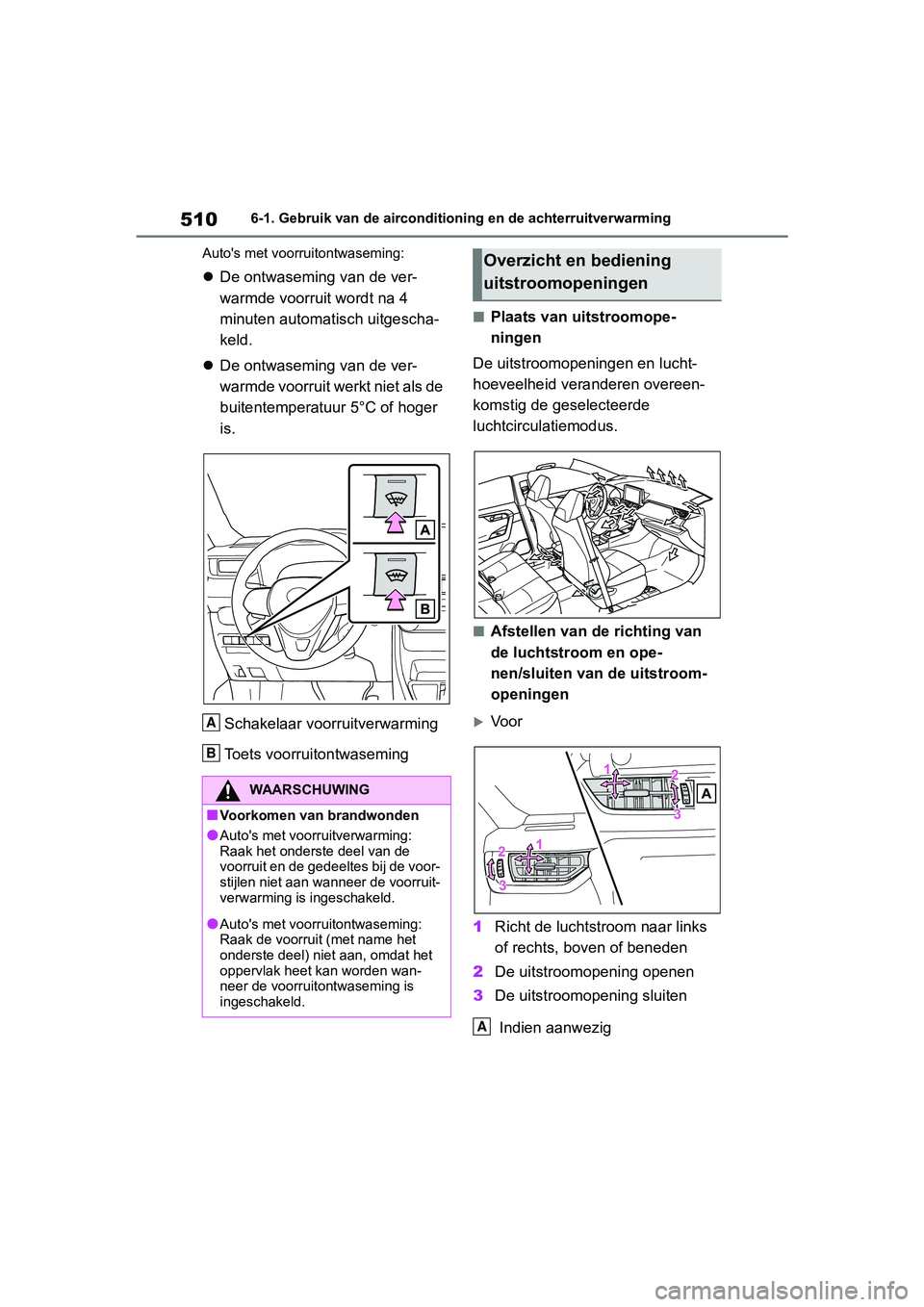

5106-1. Gebruik van de airconditioning en de achterruitverwarming
Auto's met voorruitontwaseming:
 De ontwaseming van de ver-
warmde voorruit wordt na 4
minuten automatisch uitgescha-
keld.
 De ontwaseming van de ver-
warmde voorruit werkt niet als de
buitentemperatuur 5°C of hoger
is.
Schakelaar voorruitverwarming
Toets voorruitontwaseming
■Plaats van uitstroomope-
ningen
De uitstroomopeningen en lucht-
hoeveelheid veranderen overeen-
komstig de geselecteerde
luchtcirculatiemodus.
■Afstellen van de richting van
de luchtstroom en ope-
nen/sluiten van de uitstroom-
openingen
Vo o r
1 Richt de luchtstroom naar links
of rechts, boven of beneden
2 De uitstroomopening openen
3 De uitstroomopening sluiten
Indien aanwezig
WAARSCHUWING
■Voorkomen van brandwonden
●Auto's met voorruitverwarming:
Raak het onderste deel van de
voorruit en de gedeeltes bij de voor-
stijlen niet aan wanneer de voorruit-
verwarming is ingeschakeld.
●Auto's met voorruitontwaseming:
Raak de voorruit (met name het
onderste deel) nie t aan, omdat het
oppervlak heet kan worden wan-
neer de voorruitontwaseming is
ingeschakeld.
A
B
Overzicht en bediening
uitstroomopeningen
A
pM_RAV4_OM_OM42D03E_(EE).book P age 510 Wednesday, March 20, 2019 2:08 PM

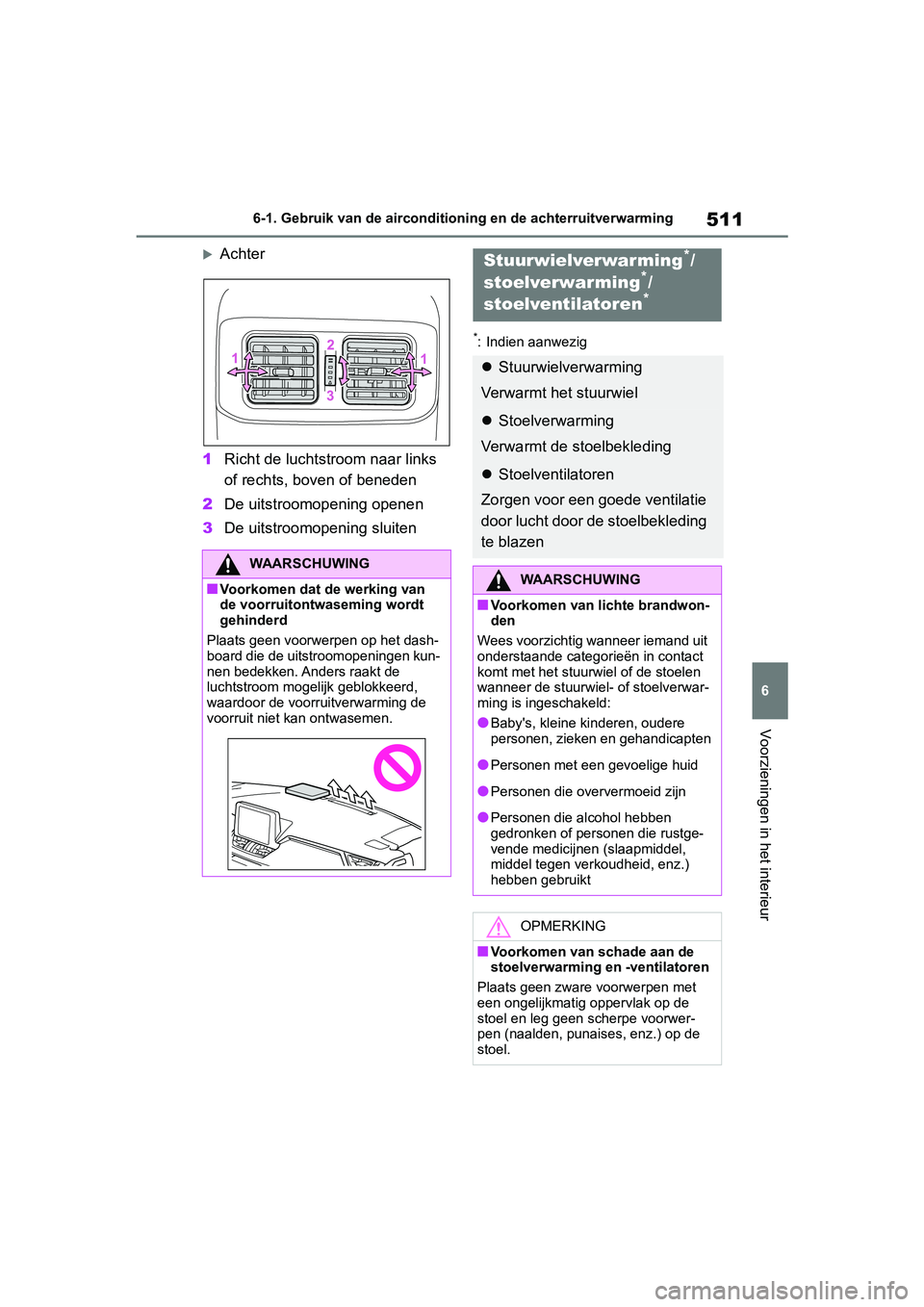

511
6
6-1. Gebruik van de aircondition
ing en de achterruitverwarming
Voorzieningen in het interieur
Achter
1 Richt de luchtstroom naar links
of rechts, boven of beneden
2 De uitstroomopening openen
3 De uitstroomopening sluiten
*: Indien aanwezig
WAARSCHUWING
■Voorkomen dat de werking van
de voorruitontwaseming wordt
gehinderd
Plaats geen voorwer pen op het dash-
board die de uitstroomopeningen kun-
nen bedekken. Anders raakt de
luchtstroom mogelijk geblokkeerd,
waardoor de voorru itverwarming de
voorruit niet kan ontwasemen.
Stuurwielverwarming*/
stoelverwarming*/
stoelventilatoren*
 Stuurwielverwarming
Verwarmt het stuurwiel
 Stoelverwarming
Verwarmt de stoelbekleding
 Stoelventilatoren
Zorgen voor een goede ventilatie
door lucht door de stoelbekleding
te blazen
WAARSCHUWING
■Voorkomen van lichte brandwon-
den
Wees voorzichtig wanneer iemand uit
onderstaande catego rieën in contact
komt met het stuurwiel of de stoelen
wanneer de stuurwiel- of stoelverwar-
ming is ingeschakeld:
●Baby's, kleine kinderen, oudere
personen, zieken en gehandicapten
●Personen met een gevoelige huid
●Personen die oververmoeid zijn
●Personen die alcohol hebben
gedronken of personen die rustge-
vende medicijnen (slaapmiddel,
middel tegen verkoudheid, enz.)
hebben gebruikt
OPMERKING
■Voorkomen van schade aan de
stoelverwarming en -ventilatoren
Plaats geen zware voorwerpen met
een ongelijkmatig oppervlak op de
stoel en leg geen scherpe voorwer-
pen (naalden, punai ses, enz.) op de
stoel.
pM_RAV4_OM_OM42D03E_(EE).book P age 511 Wednesday, March 20, 2019 2:08 PM
