2019 TOYOTA RAV4 Instructieboekje (in Dutch)

5447-3. Zelf uit te voeren onderhoud
7-3.Zelf uit te voeren onderhoud
Voorzorgsmaatregelen
bij zelf uit te voeren
onderhoud
Als u controles en onder-
houdswerkzaamheden uitvoert,
dient u dit precies te doen
zoals in dit hoofdstuk wordt
beschreven.
Onderhoud
OnderwerpBenodigdheden
Toestand van
de accu
(→Blz. 553)•Vet
• Universele sleutel (voor de bouten van
de accukabels)
Koelvloeistofni-
veau
(→Blz. 551)
• Toyota Super Long Life Coolant of een
gelijkwaardig pro-
duct
Toyota Super Long
Life koelvloeistof is
voorgemixt met 50%
koelvloeistof en 50%
gedestilleerd water.
• Trechter (uitsluitend voor het bijvullen
van koelvloeistof)
Motoroliepeil
(→Blz. 549)
• Originele Toyota-motorolie of gelijk-
waardig
• Doek of poetspapier
• Trechter (uitsluitend voor het bijvullen
van motorolie)
Zekeringen
(→ Blz. 581)
• Zekering met
dezelfde stroom-
sterkte als de oor-
spronkelijke
zekering
Lampen
(→ Blz. 584)
• Lamp met hetzelfde
nummer en vermo-
gen als het oor-
spronkelijke
exemplaar
• Kruiskopschroeven- draaier
• Sleufkopschroeven- draaier
• Sleutel
Radiateur en
condensor
(→ Blz. 552)
⎯
Bandenspan-
ning
(→Blz. 568)• Bandenspanningsme-
ter
• Compressor
Ruitensproei-
ervloeistof
(→ Blz. 554)
• Water of ruiten-
sproeiervloeistof
met antivries (voor
gebruik onder win-
terse omstandighe-
den)
• Trechter (uitsluitend voor het bijvullen
van ruitensproeier-
vloeistof)
OnderwerpBenodigdheden
pM_RAV4_OM_OM42D03E_(EE).book P age 544 Wednesday, March 20, 2019 2:08 PM

545
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
WAARSCHUWING
In de motorruimte bevinden zich aller-
lei mechanismen en
vloeistoffen die
plotseling in beweging kunnen
komen, heet kunnen worden of elek-
trisch geladen kunnen worden. Neem
onderstaande voorzorgsmaatregelen
in acht om ernstig letsel te voorko-
men.
■Tijdens werkzaamheden in de
motorruimte
●Houd handen, kleding en gereed-
schap uit de buurt van de draaiende
ventilator en de aandrijfriem.
●Raak de motor, de radiateur, het uit-
laatspruitstuk en dergelijke niet aan
als de motor heet is. De olie en
andere vloeistof fen kunnen ook
heet zijn.
●Laat geen brandbar e voorwerpen,
zoals een stuk papier of een doek,
achter in de motorruimte.
●Rook niet, veroorzaak geen vonken
en voorkom open vuur in de buurt
van brandstof of de accu. De brand-
stof- en accudampen zijn licht ont-
vlambaar.
●Wees uiterst voorzichtig als u aan
de accu werkt. De accu bevat
namelijk het giftige en corrosieve
zwavelzuur.
●Wees voorzichtig, want remvloei-
stof is gevaarlijk voor uw handen en
ogen en kan gelakte oppervlakken
beschadigen. Als u remvloeistof op
uw handen of in uw ogen krijgt,
spoel ze dan onmiddellijk met
schoon water. Raadpleeg een arts
als u last blijft houden.
■Werkzaamheden bij de elektri-
sche koelventilator of de radia-
teur
Zorg ervoor dat het contact UIT staat.
Als het contact AAN staat, kan de
elektrische koel ventilator automa-
tisch worden ingeschakeld als de air-
conditioning wordt ingeschakeld en/of
als de koelvloeistoftemperatuur hoog
is. ( →Blz. 552)
■Veiligheidsbril
Draag een veiligheidsbril om uw ogen
te beschermen tegen rondvliegend of
vallend materiaal, een straal vloeistof,
enz.
OPMERKING
■Wanneer u het luchtfilter verwij-
dert
Rijden zonder luchtfilter kan leiden tot
overmatige motorslijtage door vuil in
de inlaatlucht.
■Als het vloeistofniveau te laag of
te hoog is
Het is normaal dat het remvloeistof-
niveau iets lager wordt door slijtage
van de remblokken of door een hoog
vloeistofniveau in de accumulator.
Als het reservoir regelmatig moet
worden bijgevuld, kan dit duiden op
een serieus probleem.
pM_RAV4_OM_OM42D03E_(EE).book P age 545 Wednesday, March 20, 2019 2:08 PM

5467-3. Zelf uit te voeren onderhoud

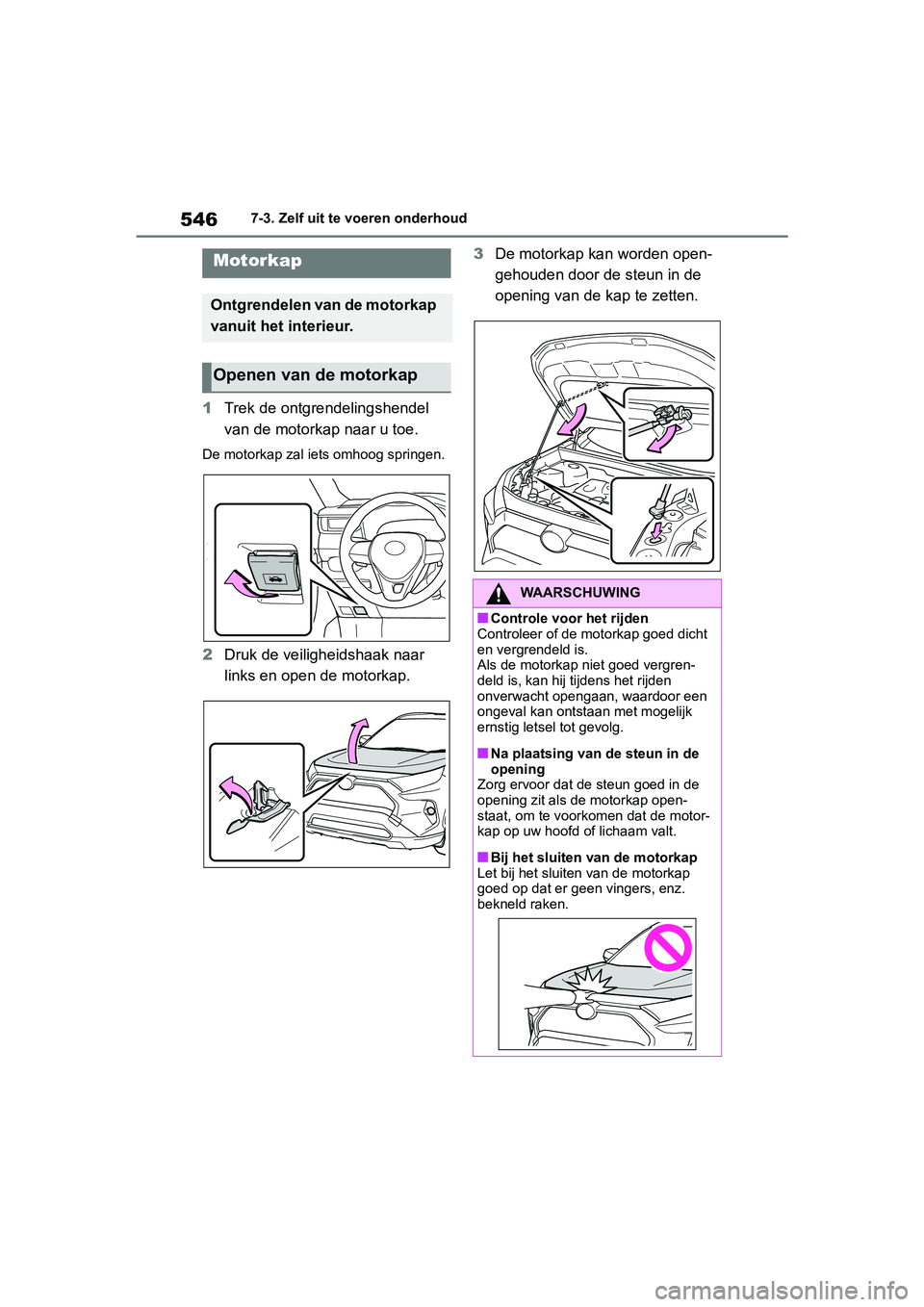

1Trek de ontgrendelingshendel
van de motorkap naar u toe.
De motorkap zal iets omhoog springen.
2Druk de veiligheidshaak naar
links en open de motorkap. 3
De motorkap kan worden open-
gehouden door de steun in de
opening van de kap te zetten.
Motorkap
Ontgrendelen van de motorkap
vanuit het interieur.
Openen van de motorkap
WAARSCHUWING
■Controle voor het rijden
Controleer of de motorkap goed dicht
en vergrendeld is.
Als de motorkap niet goed vergren-
deld is, kan hij tijdens het rijden
onverwacht opengaan, waardoor een
ongeval kan ontstaan met mogelijk
ernstig letsel tot gevolg.
■Na plaatsing van de steun in de
opening
Zorg ervoor dat de steun goed in de
opening zit als de motorkap open-
staat, om te voorkomen dat de motor-
kap op uw hoofd of lichaam valt.
■Bij het sluiten van de motorkap
Let bij het sluiten van de motorkap
goed op dat er ge en vingers, enz.
bekneld raken.
pM_RAV4_OM_OM42D03E_(EE).book P age 546 Wednesday, March 20, 2019 2:08 PM

547
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
■Vo o r
OPMERKING
■Bij het sluiten van de motorkap
Let erop de steun in het klemmetje te
drukken alvorens de motorkap te slui-
ten. Als de motork ap wordt gesloten
zonder dat de steun goed is vastge-
zet, kan de motorkap verbogen raken.

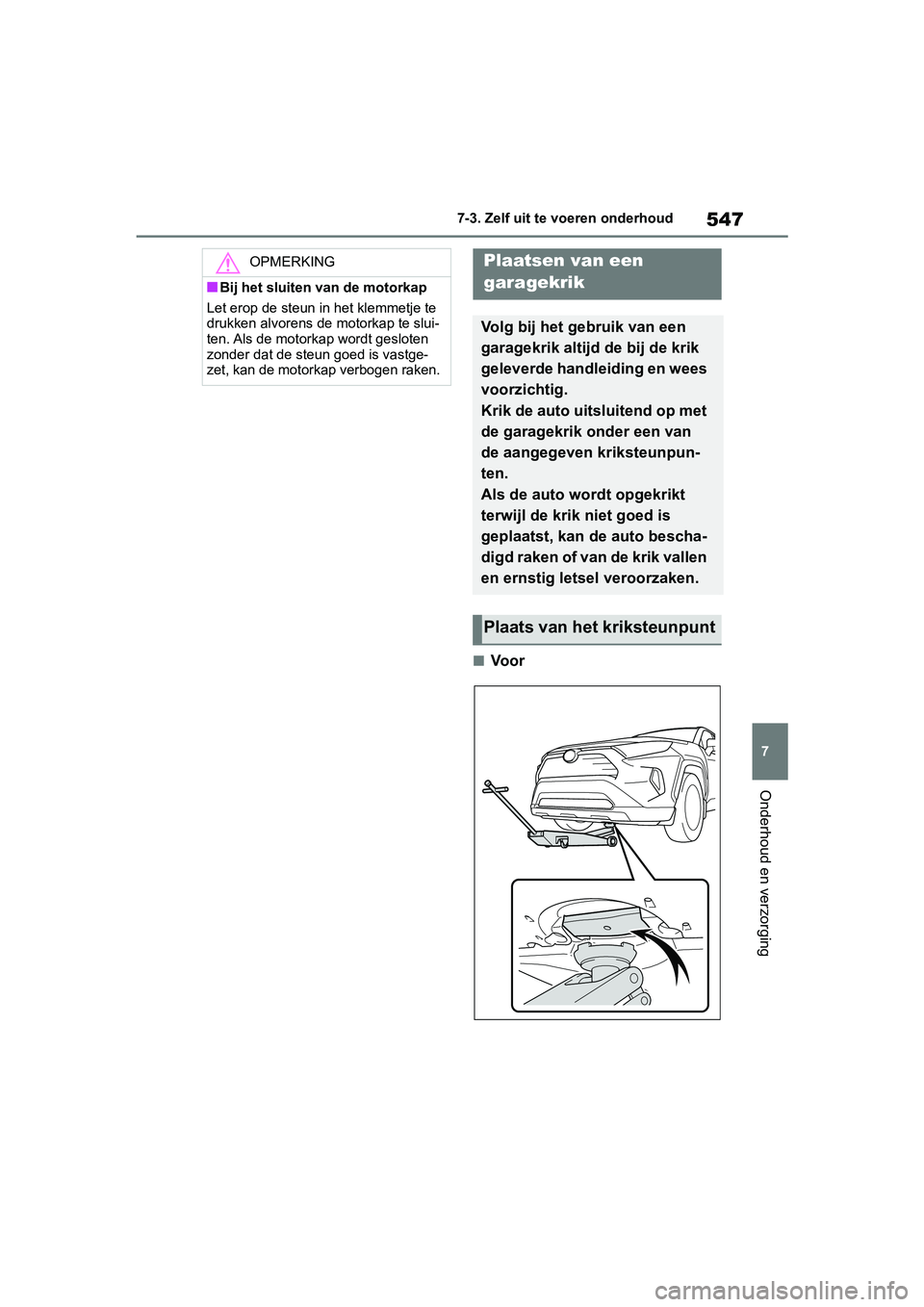

Plaatsen van een
garagekrik
Volg bij het gebruik van een
garagekrik altijd de bij de krik
geleverde handleiding en wees
voorzichtig.
Krik de auto uitsluitend op met
de garagekrik onder een van
de aangegeven kriksteunpun-
ten.
Als de auto wordt opgekrikt
terwijl de krik niet goed is
geplaatst, kan de auto bescha-
digd raken of van de krik vallen
en ernstig letsel veroorzaken.
Plaats van het kriksteunpunt
pM_RAV4_OM_OM42D03E_(EE).book P age 547 Wednesday, March 20, 2019 2:08 PM

5487-3. Zelf uit te voeren onderhoud

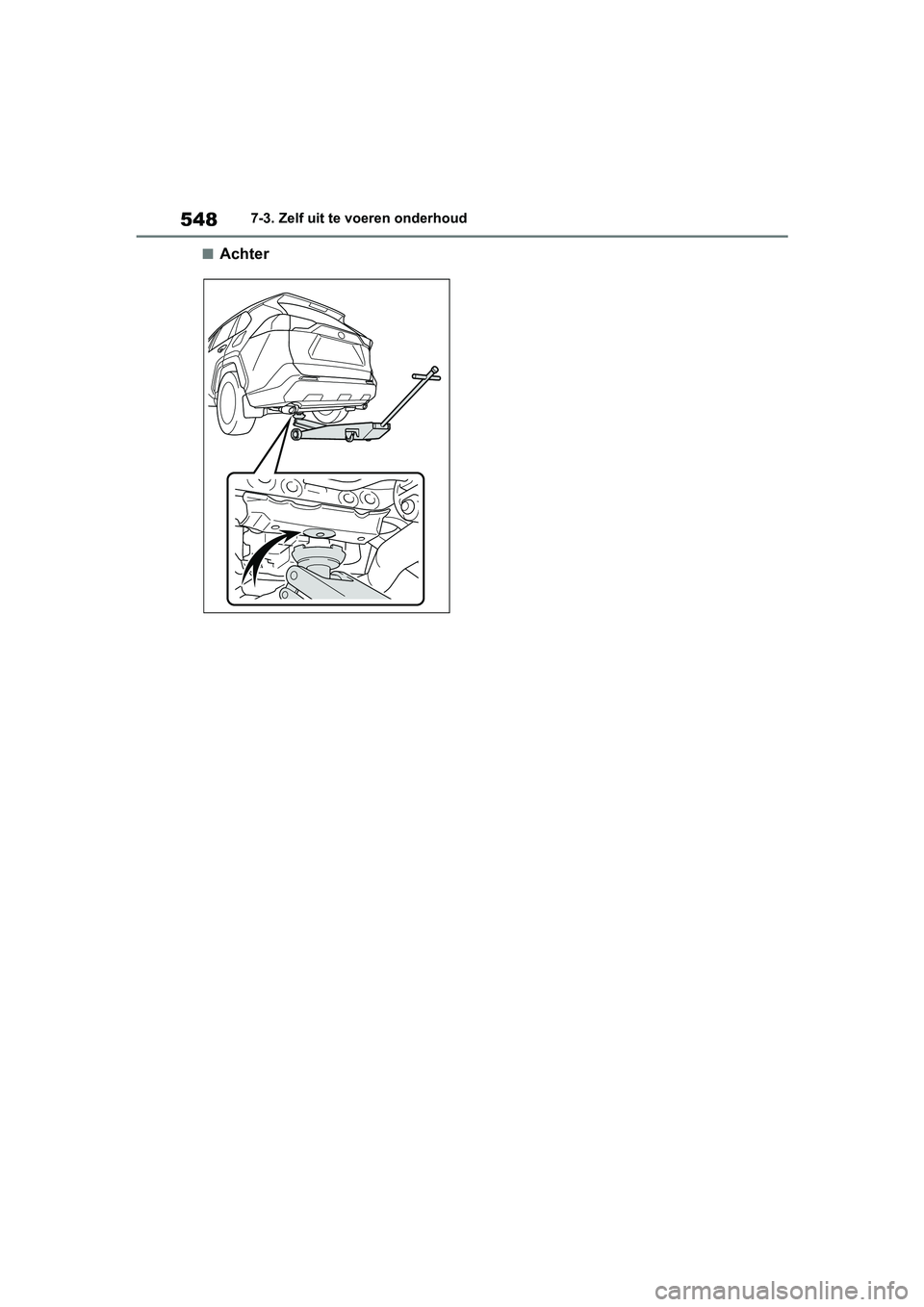

■Achter
pM_RAV4_OM_OM42D03E_(EE).book Page 548 Wednesday, March 20, 2019 2:08 PM

549
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging

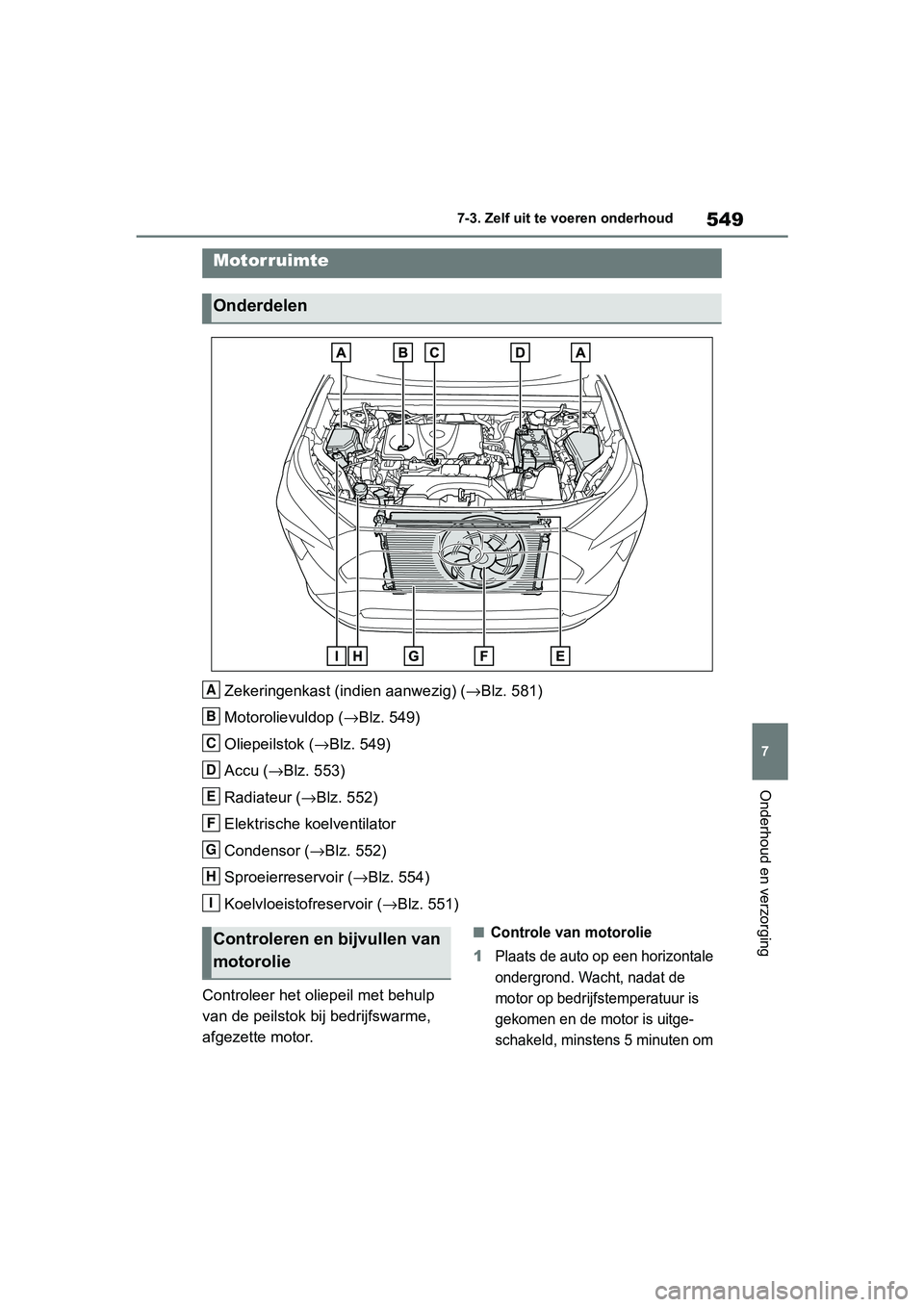

Zekeringenkast (indien aanwezig) (→
Blz. 581)
Motorolievuldop ( →Blz. 549)
Oliepeilstok ( →Blz. 549)
Accu ( →Blz. 553)
Radiateur ( →Blz. 552)
Elektrische koelventilator
Condensor (→ Blz. 552)
Sproeierreservoir ( →Blz. 554)
Koelvloeistofreservoir ( →Blz. 551)
Controleer het oliepeil met behulp
van de peilstok b ij bedrijfswarme,
afgezette motor.
■Controle van motorolie
1Plaats de auto op een horizontale
ondergrond. Wacht, nadat de
motor op bedrijfstemperatuur is
gekomen en de motor is uitge-
schakeld, minstens 5 minuten om
Motorruimte
Onderdelen
A
B
C
D
E
F
G
H
I
&RQWUROHUHQHQELMYXOOHQYDQ
PRWRUROLH
pM_RAV4_OM_OM42D03E_(EE).book P age 549 Wednesday, March 20, 2019 2:08 PM

5507-3. Zelf uit te voeren onderhoud

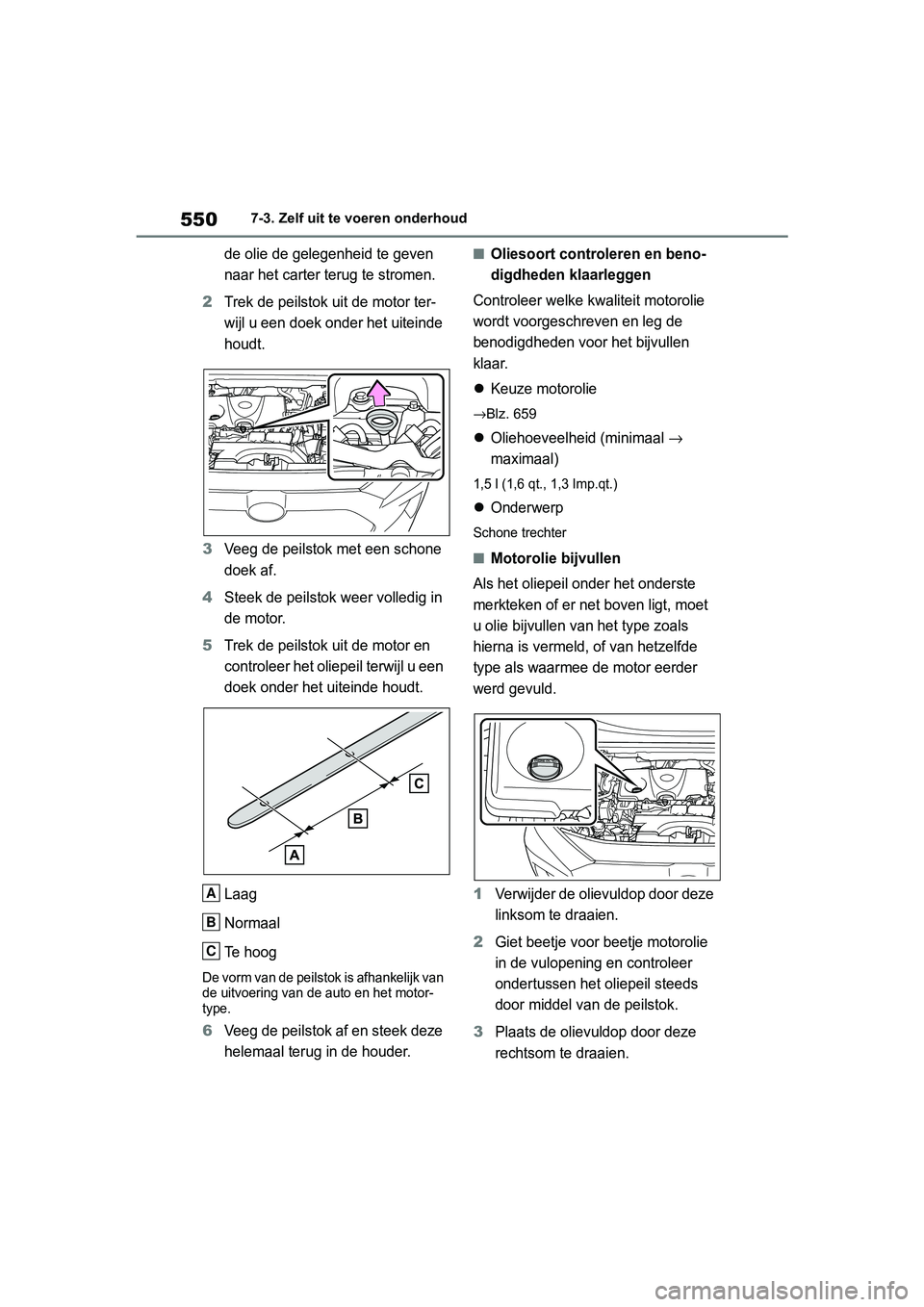

de olie de gelegenheid te geven
naar het carter terug te stromen.
2Trek de peilstok uit de motor ter-
wijl u een doek onder het uiteinde
houdt.
3Veeg de peilstok met een schone
doek af.
4Steek de peilstok weer volledig in
de motor.
5Trek de peilstok uit de motor en
controleer het oliepeil terwijl u een
doek onder het uiteinde houdt.
Laag
Normaal
Te hoog
De vorm van de peilstok is afhankelijk van
de uitvoering van de auto en het motor-
type.
6Veeg de peilstok af en steek deze
helemaal terug in de houder.
■Oliesoort controleren en beno-
digdheden klaarleggen
Controleer welke kwaliteit motorolie
wordt voorgeschreven en leg de
benodigdheden voor het bijvullen
klaar.
Keuze motorolie
→Blz. 659
Oliehoeveelheid (minimaal →
maximaal)
1,5 l (1,6 qt., 1,3 Imp.qt.)
Onderwerp
Schone trechter
■Motorolie bijvullen
Als het oliepeil onder het onderste
merkteken of er net boven ligt, moet
u olie bijvullen van het type zoals
hierna is vermeld, of van hetzelfde
type als waarmee de motor eerder
werd gevuld.
1Verwijder de olievuldop door deze
linksom te draaien.
2Giet beetje voor beetje motorolie
in de vulopening en controleer
ondertussen het oliepeil steeds
door middel van de peilstok.
3Plaats de olievuldop door deze
rechtsom te draaien.
A
B
C
pM_RAV4_OM_OM42D03E_(EE).book P age 550 Wednesday, March 20, 2019 2:08 PM

551
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
■Olieverbruik
Er wordt tijdens het rijden een bepaalde
hoeveelheid motorolie verbruikt. In de vol-
gende situaties neemt het olieverbruik
mogelijk toe en moet e
r mogelijk tussen de
onderhoudsintervallen motorolie worden
bijgevuld.
●Als de motor nog nieuw is, bijvoorbeeld
direct na aanschaf van de auto of nadat
de motor is vervangen
●Als een lagere kwaliteit motorolie of
motorolie met een verkeerde viscositeit
wordt gebruikt
●Bij het rijden met hoge motortoerental-
len, met een zwaar beladen auto, met
een aanhangwagen of bij veelvuldig
optrekken en afremmen
●Als de motor langdurig stationair draait,
of bij veelvuldig r ijden in druk verkeer
Het koelvloeistofniveau is correct
als het zich bij koude motor tussen
de streepjes FULL en LOW
bevindt.
Dop reservoir
FULL-streepje
LOW-streepje
WAARSCHUWING
■Afgewerkte motorolie
●Afgewerkte motorolie bevat scha-
delijke stoffen die huidaandoenin-
gen zoals ontsteking of huidkanker
kunnen veroorzaken. Wees daarom
voorzichtig en vermijd langdurig en
herhaaldelijk contact met de huid.
Verwijder afgewerkte motorolie
door goed met wa ter en zeep te
wassen.
●Voer afgewerkte motorolie en
gebruikte oliefilters op een veilige
en acceptabele manier af. Gooi
afgewerkte motorolie en gebruikte
oliefilters nooit weg in de vuilnisbak,
in het riool of zomaar ergens. Neem
contact op met een erkende
Toyota-dealer of hersteller/repara-
teur, een andere naar behoren
gekwalificeerde en uitgeruste des-
kundige, tankstation of een automa-
terialenzaak voor meer informatie
over recycling of afvoeren.
●Houd motorolie buiten het bereik
van kinderen.
OPMERKING
■Voorkomen van ernstige schade
aan de motor
Controleer regelmatig het oliepeil.
■Bij het olie verversen of bijvullen●Let erop dat er geen motorolie op
onderdelen van de auto terecht-
komt.
●Vul nooit te veel olie bij, anders kan
de motor beschadigd raken.
●Controleer na het olie verversen
altijd het oliepeil met de peilstok.
●Controleer of de olievuldop goed is
vastgedraaid.
■Als er olie word t gemorst op de
motorafdekplaat (A25A-FKS
motor)
Verwijder eventueel aanwezige
motorolie zo snel mogelijk van de
motorafdekplaat met een neutraal rei-
nigingsmiddel om te voorkomen dat
de motorafdekplaat beschadigd raakt.
Gebruik geen organisch oplosmiddel,
zoals remmenreiniger.
Koelvloeistof controleren
A
B
C
