6488-2. Stappen die genomen moeten worden in noodgevallen
voor meer informatie contact op met een
erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste
deskundige.
●Gebruik een accu die voldoet aan de
Europese wetgeving.
●Ty p e A :
Gebruik een accu van hetzelfde formaat
als de vorige (LN2), met een gelijkwaar-
dige capaciteit van 20 uur (20HR) (60
Ah) of meer, en een gelijkwaardig koud-
startvermogen (CCA) (360 A) of meer.
●Ty p e B :
Gebruik een accu van hetzelfde formaat
als de vorige (LN2), met een gelijkwaar-
dige capaciteit van 20 uur (20HR) (60
Ah) of meer, en een gelijkwaardig koud-
startvermogen (CCA) (560 A) of meer.
●Ty p e C :
Gebruik een accu van hetzelfde formaat
als de vorige (LN3), met een gelijkwaar-
dige capaciteit van 20 uur (20HR) (65
Ah) of meer, en een gelijkwaardig koud-
startvermogen (CCA) (603 A) of meer.
• Als het formaat ver schilt, kan de accu
niet goed worden bevestigd.
• Als de capaciteit laag is, zelfs als de
auto korte tijd niet gebruikt is, kan de
accu ontladen en kan de motor moge-
lijk niet meer worden gestart.
WAARSCHUWING
■Verwijderen van de accuklem-
men
Verwijder altijd eerst de minkabel (-).
Als de pluspool (+) bij het verwijderen
in contact komt met metalen onderde-
len in de buurt, kunnen er vonken ont-
staan waardoor br and kan ontstaan.
Ook kunt u een ele ktrische schok krij-
gen en ernstig letsel oplopen.
■Voorkomen van brand en explo-
sie
Neem de volgende voorzorgsmaatre-
gelen in acht om te voorkomen dat
het licht ontvlam bare gas dat uit de
accu kan komen, per ongeluk tot ont-
branding komt:
●Zorg ervoor dat de startkabel aan-
gesloten wordt op de juiste
accupool en niet per ongeluk in
aanraking komt met een ander
onderdeel dan de bedoelde
accupool.
●Zorg ervoor dat de op de “+”-pool
aangesloten startkabel niet in con-
tact komt met andere onderdelen of
metalen oppervlakken, zoals meta-
len steunen en o ngelakt metaal.
●Laat de “+” en “-” klemmen van de
startkabels niet in contact komen
met elkaar.
●Rook niet en gebruik geen lucifers,
aanstekers en open vuur in de
buurt van de accu.
■Voorzorgsmaatregelen met
betrekking tot de accu
De accu bevat gift ige en corrosieve
elektrolyt en de onderdelen van de
accu bevatten lood en loodhoudende
samenstellingen. Neem bij het
omgaan met de accu de volgende
voorzorgsmaatregelen in acht:
●Draag bij het werk en met de accu
altijd een veiligheidsbril en zorg
ervoor dat de vloeistof uit de accu
niet in contact ko mt met de huid,
kleding of de carrosserie van de
auto.
●Leun niet over de accu heen.
●Was accuvloeistof, die op de huid
of in de ogen terecht is gekomen,
direct weg met water en raadpleeg
een arts.
Bedek de plaats waar de accuvloei-
stof op terechtg ekomen is met een
natte spons of doek totdat er medi-
sche hulp kan worden verkregen.
pM_RAV4_OM_OM42D03E_(EE).book P age 648 Wednesday, March 20, 2019 2:08 PM

649
8
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
1
Breng de auto op een veilige
plaats tot stilstand, schakel de
airconditioning uit en zet vervol-
gens de motor af.
2 Als er stoom te zien is:
Open, nadat de stoom is ver-
dwenen, voorzichtig de motor-
kap.
Als er geen stoom te zien is:
Open voorzichtig de motorkap.
WAARSCHUWING
●Was altijd uw handen nadat u de
accudrager, de accupolen en
andere accu-gerelateerde onderde-
len hebt aangeraakt.
●Houd kinderen uit de buurt van de
accu.
■Vervangen van de batterij
Neem voor meer informatie over het
vervangen van de accu contact op
met een erkende T oyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en uit-
geruste deskundige.
■Voorkomen van schade aan de
auto (auto's met handgescha-
kelde transmissie)
Probeer de auto niet aan te duwen of
aan te slepen omdat h ierdoor de drie-
wegkatalysator te heet kan worden en
er brand kan ontstaan.
OPMERKING
■Omgaan met startkabels
Zorg er bij het aansluiten van de start-
kabels voor dat deze niet verstrikt
raken in de koelventilatoren of in de
aandrijfriem van de motor.
Als uw auto over verhit
raakt
Het volgende kan erop duiden
dat de auto oververhit raakt.
 De naald van de koelvloeistof-
temperatuurmeter ( →Blz. 120,
124) komt in het rode gebied
of u merkt dat de motor minder
vermogen levert. (De auto
accelereert bijv oorbeeld niet
als het gaspedaal wordt inge-
trapt.)
 “Engine Coolant Temp High
Stop in a Safe Place See
Owner’s Manual” (Tempera-
tuur koelvloeistof te hoog.
Breng auto op veilige plaats tot
stilstand. Raadpleeg handlei-
ding) wordt weergegeven op
het multi-informatiedisplay.
 Er komt stoom onder de
motorkap uit.
Correctieprocedures
pM_RAV4_OM_OM42D03E_(EE).book P age 649 Wednesday, March 20, 2019 2:08 PM

6508-2. Stappen die genomen moeten worden in noodgevallen
3Controleer nadat de motor vol-
doende is afgekoeld de slangen
en het radiateurblok (radiateur)
op sporen van lekkage.
Neem bij lekkage van een grote hoe-
veelheid koelvloeistof onmiddellijk con-
tact op met een erkende Toyota-dealer
of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitge-
ruste deskundige.
Radiateur
Koelventilator
4 Het koelvloeistofniveau is cor-
rect als het zich tussen de
streepjes FULL en LOW van het
reservoir bevindt.
Reservoir
FULL-streepje
LOW-streepje 5
Vul indien nodig koelvloeistof
bij.
In noodgevallen mag ook water
gebruikt worden als u geen koelvloei-
stof bij de hand hebt.
6Start de motor, schakel de air-
conditioning in en controleer of
de koelventilator van de radia-
teur draait en of er geen koel-
vloeistof lekt uit de radiateur of
de slangen.
De koelventilator g aat draaien als de
airconditioning wordt ingeschakeld
direct na een koude start. Controleer of
de ventilator draait door ernaar te luis-
teren en te voelen of er luchtstroom is.
Schakel als u hier niet zeker van bent
de airconditioning nog een aantal keer
in en uit. (De ventilator werkt mogelijk
niet bij temperaturen beneden het
vriespunt.)
7 Als de koelventilator niet draait:
Zet de motor onmi ddellijk uit en
neem contact op met een
erkende Toyota-dealer of her-
steller/reparateur of een andere
naar behoren gekwalificeerde
en uitgeruste deskundige.
Als de koelventilator draait:
Laat de auto nakijken door de
dichtstbijzijnde erkende Toyota-
dealer of hersteller/reparateur of
een andere naar behoren
gekwalificeerde en uitgeruste
deskundige.
A
B
A
B
C
pM_RAV4_OM_OM42D03E_(EE).book P age 650 Wednesday, March 20, 2019 2:08 PM

651
8
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
8
Controleer of “Engine Coolant
Temp High Stop in a Safe Place
See Owner’s Manual (Tempera-
tuur koelvloeistof te hoog. Breng
auto op veilige plaats tot stil-
stand. Raadpleeg handleiding)”
wordt weergegeven op het
multi-informatiedisplay.
Als de melding niet verdwijnt:
Zet de motor uit en neem con-
tact op met een erkende Toyota-
dealer of hersteller/reparateur of
een andere naar behoren
gekwalificeerde en uitgeruste
deskundige.
Als de melding niet wordt weer-
gegeven:
Laat de auto nakijken door de
dichtstbijzijnde erkende Toyota-
dealer of hersteller/reparateur of
een andere naar behoren
gekwalificeerde en uitgeruste
deskundige.WAARSCHUWING
■Bij controles in de motorruimte
van uw auto
Neem de volgende voorzorgsmaatre-
gelen in acht.
Het niet in acht nemen van de voor-
zorgsmaatregelen kan ernstig letsel,
zoals brandwonden, tot gevolg heb-
ben.
●Als er stoom onder de motorkap
vandaan komt, open de motorkap
dan niet voordat de stoom is ver-
dwenen. De motorruimte kan zeer
heet zijn.
●Houd uw handen en kleding (met
name stropdassen, sjaals en das-
sen) uit de buurt van de ventilator
en aandrijfriemen. Als u dit niet
doet, kunnen uw handen of kleding
bekneld raken, wat kan leiden tot
ernstig letsel.
●Draai de dop van het koelvloeistof-
reservoir niet los als de motor en de
radiateur heet z ijn. Er kan hete
stoom of koelvloeistof uit spuiten.
OPMERKING
■Bij het bijvullen van koelvloeistof
Vul langzaam koelvloeistof bij nadat
de motor voldoende is afgekoeld. Het
te snel bijvullen van koude koelvloei-
stof bij een hete motor kan schade
aan de motor veroorzaken.
■Voorkomen van beschadigingen
aan het koelsysteem
Houd u aan de volgende voorzorgs-
maatregelen:
●Zorg dat de koelvloeistof niet ver-
ontreinigd raakt (bijvoorbeeld met
zand of stof)
●Gebruik geen koelvloeistofadditief.
pM_RAV4_OM_OM42D03E_(EE).book P age 651 Wednesday, March 20, 2019 2:08 PM

6528-2. Stappen die genomen moeten worden in noodgevallen
1Zet de motor af. Activeer de par-
keerrem en zet de selectiehen-
del in stand P (auto's met
automatische transmissie of
Multidrive CVT) of in stand N
(auto's met handgeschakelde
transmissie).
2 Verwijder de m odder, sneeuw,
enz. rond het doorslippende
wiel.
3 Leg een stuk hout, stenen of
ander materiaal onder de ban-
den om de wielen grip te geven.
4 Start de motor opnieuw.
5 Zet de selectiehendel in stand D
of R (auto's met automatische
transmissie of Multidrive CVT)
of 1 of R (auto's met handge-
schakelde transmissie) en deac-
tiveer de parkeerrem. Trap
vervolgens voorzichtig het gas-
pedaal in.
■Wanneer u de auto moeilijk los
kunt krijgen
Druk op om de TRC uit te schake-
len. ( →Blz. 435)
Als de auto vast komt te
zitten
Voer de volgende procedures
uit als de banden doorslippen
of als de auto vastzit in mod-
der, sneeuw, enz.:
Herstelprocedure
WAARSCHUWING
■Bij het vrij proberen te krijgen
van een auto die vastzit
Als u de auto in beweging wilt krijgen
door te “schommelen”, controleer dan
eerst of er in de omgeving van de
auto geen andere auto's, objecten of
personen aanwezig zijn die geraakt
zouden kunnen worden als de auto
plotseling in bewegi ng komt. De auto
kan ook een plotselinge beweging
maken als de wielen weer grip krij-
gen. Neem de groots t mogelijke voor-
zichtigheid in acht.
■Bedienen van de selectiehendel
(auto's met automatische trans-
missie of Multidrive CVT)
Zet de selectiehendel niet in een
andere stand als het gaspedaal is
ingetrapt.
Als u dat wel doet, kan de auto onver-
wacht snel accelereren, waardoor
een aanrijding en ernstig letsel kun-
nen ontstaan.
OPMERKING
■Om beschadiging van de trans-
missie en andere componenten
te voorkomen
●Voorkom dat de wielen gaan door-
slippen en dat het gaspedaal verder
wordt ingetrapt dan noodzakelijk is.
●Als de auto na deze pogingen nog
steeds vastzit, moet deze door een
ander voertuig worden losgetrok-
ken.
pM_RAV4_OM_OM42D03E_(EE).book P age 652 Wednesday, March 20, 2019 2:08 PM

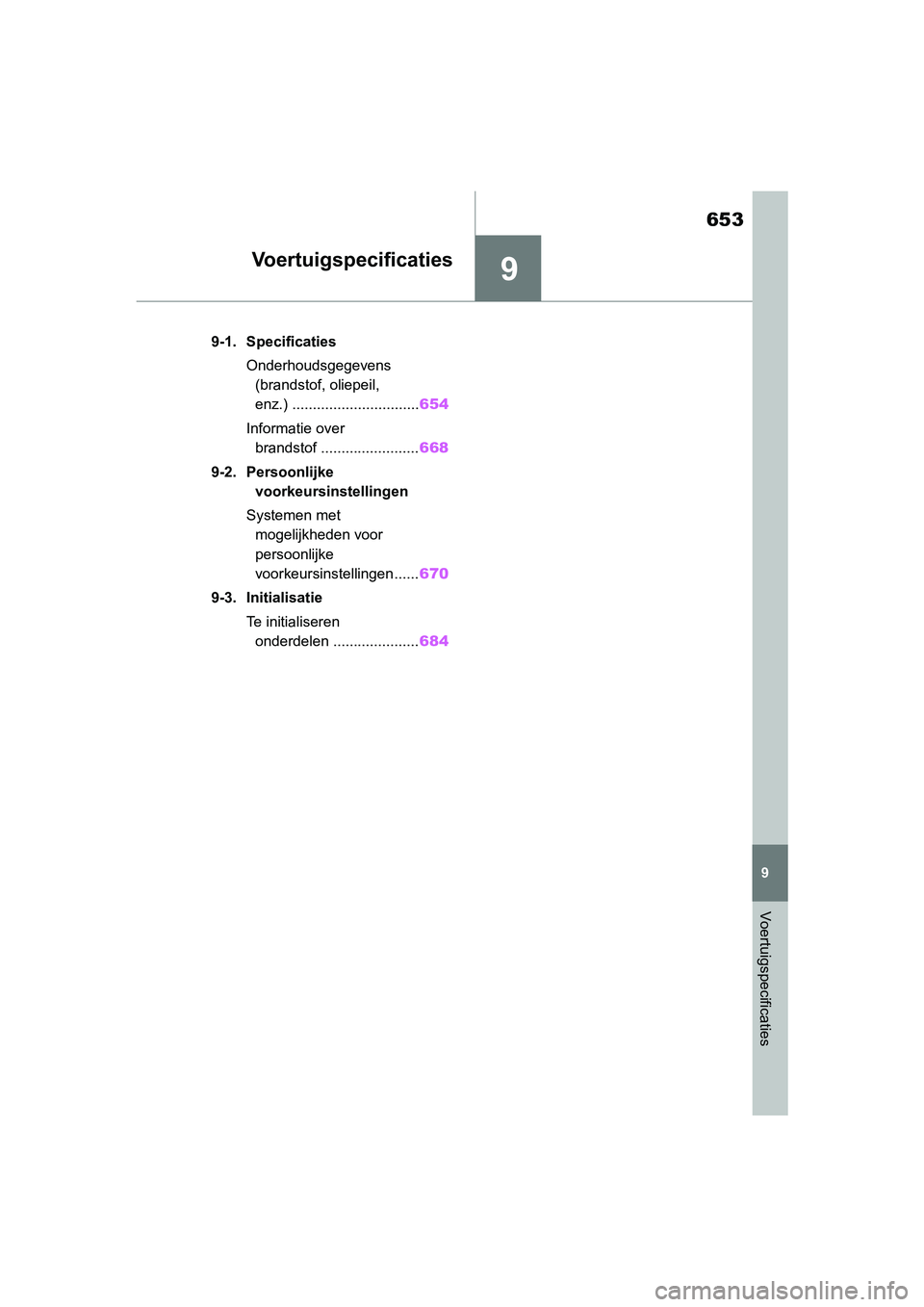

9
653
9
Voertuigspecificaties
Voertuigspecificaties
9-1. SpecificatiesOnderhoudsgegevens (brandstof, oliepeil,
enz.) ............................... 654
Informatie over brandstof ........................ 668
9-2. Persoonlijke voorkeursinstellingen
Systemen met mogelijkheden voor
persoonlijke
voorkeursinstellingen ...... 670
9-3. Initialisatie
Te initialiseren onderdelen ..................... 684
pM_RAV4_OM_OM42D03E_(EE).book P age 653 Wednesday, March 20, 2019 2:08 PM

6549-1. Specificaties
9-1.Specificaties
*1: Ongeladen auto
*2: Behalve AXAA54L-ANZVB-, MXAA54L-ANXVB-uitvoeringen*6
*3
: AXAA54L-ANZVB-, MXAA54L-ANXVB-uitvoeringen*6
*4
: Auto's zonder 235/55R19 banden
*5: Auto's met 235/55R19 banden
*6: De modelcode staat vermeld op het typeplaatje. ( →Blz. 657)
■A25A-FKS motor
Onderhoudsgegevens (brandstof, oliepeil, enz.)
Afmetingen
Totale lengte*14.600 mm (181,1 in.)*2
4.610 mm (181,5 in.)*3
Totale breedte*11.855 mm (73,0 in.)*2
1.865 mm (73,4 in.)*3
Totale hoogte*11.685 mm (66,3 in.)*4
1.690 mm (66,5 in.)*5
Wielbasis*12.690 mm (105,9 in.)
Spoorbreedte*1
Voor1.605 mm (63,2 in.)*4
1.595 mm (62,8 in.)*5
Achter1.625 mm (64,0 in.)*4
1.615 mm (63,6 in.)*5
Gewichten
Maximaal toelaatbaar voertuiggewicht
2.140 kg (4.718 lb.)*1
2.190 kg (4.828 lb.)*2
2.155 kg (4.751 lb.)*3
Maximale asbelas-
tingVoor1.150 kg (2.535 lb.)
Achter1.150 kg (2.535 lb.)
Kogeldruk*460 kg (132 lb.)
pM_RAV4_OM_OM42D03E_(EE).book Page 654 Wednesday, March 20, 2019 2:08 PM

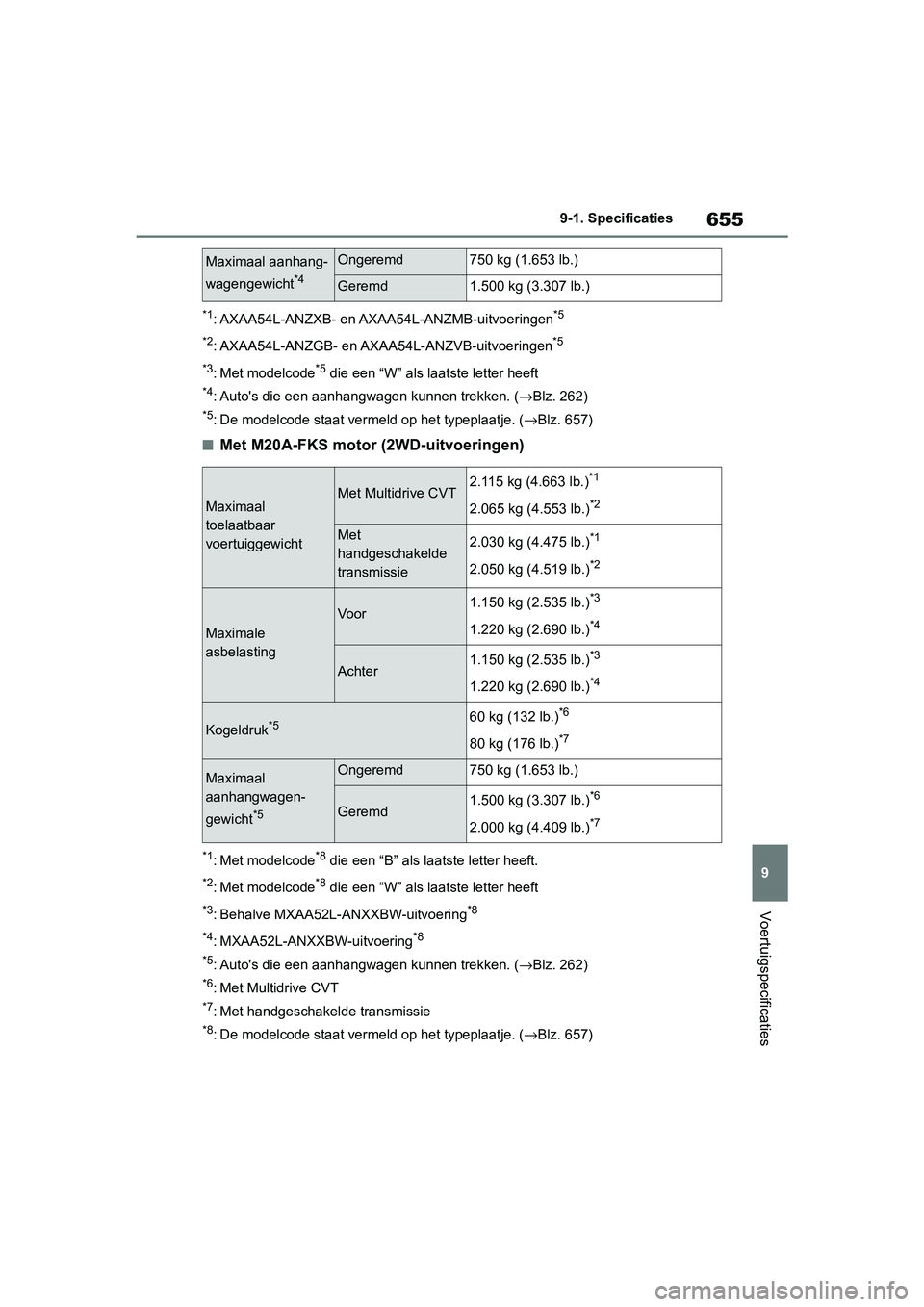

655
9
9-1. Specificaties
Voertuigspecificaties
*1: AXAA54L-ANZXB- en AXAA54L-ANZMB-uitvoeringen*5
*2
: AXAA54L-ANZGB- en AXAA54L-ANZVB-uitvoeringen*5
*3
: Met modelcode*5 die een “W” als laatste letter heeft
*4: Auto's die een aanhangwagen kunnen trekken. ( →Blz. 262)
*5: De modelcode staat vermeld op het typeplaatje. ( →Blz. 657)
■Met M20A-FKS motor (2WD-uitvoeringen)
*1: Met modelcode*8 die een “B” als laatste letter heeft.
*2: Met modelcode*8 die een “W” als laatste letter heeft
*3: Behalve MXAA52L-ANXXBW-uitvoering*8
*4
: MXAA52L-ANXXBW-uitvoering*8
*5
: Auto's die een aanhangwagen kunnen trekken. ( →Blz. 262)
*6: Met Multidrive CVT
*7: Met handgeschakelde transmissie
*8: De modelcode staat vermeld op het typeplaatje. ( →Blz. 657)
Maximaal aanhang-
wagengewicht
*4
Ongeremd750 kg (1.653 lb.)
Geremd1.500 kg (3.307 lb.)
Maximaal
toelaatbaar
voertuiggewichtMet Multidrive CVT2.115 kg (4.663 lb.)*1
2.065 kg (4.553 lb.)*2
Met
handgeschakelde
transmissie2.030 kg (4.475 lb.)*1
2.050 kg (4.519 lb.)*2
Maximale
asbelasting
Voor1.150 kg (2.535 lb.)*3
1.220 kg (2.690 lb.)*4
Achter1.150 kg (2.535 lb.)*3
1.220 kg (2.690 lb.)*4
Kogeldruk*560 kg (132 lb.)*6
80 kg (176 lb.)*7
Maximaal
aanhangwagen-
gewicht
*5
Ongeremd750 kg (1.653 lb.)
Geremd1.500 kg (3.307 lb.)*6
2.000 kg (4.409 lb.)*7
pM_RAV4_OM_OM42D03E_(EE).book Page 655 Wednesday, March 20, 2019 2:08 PM
