2019 TOYOTA RAV4 Betriebsanleitungen (in German)

537
6 6-3. Wartung in Eigenregie
Wartung und Pflege

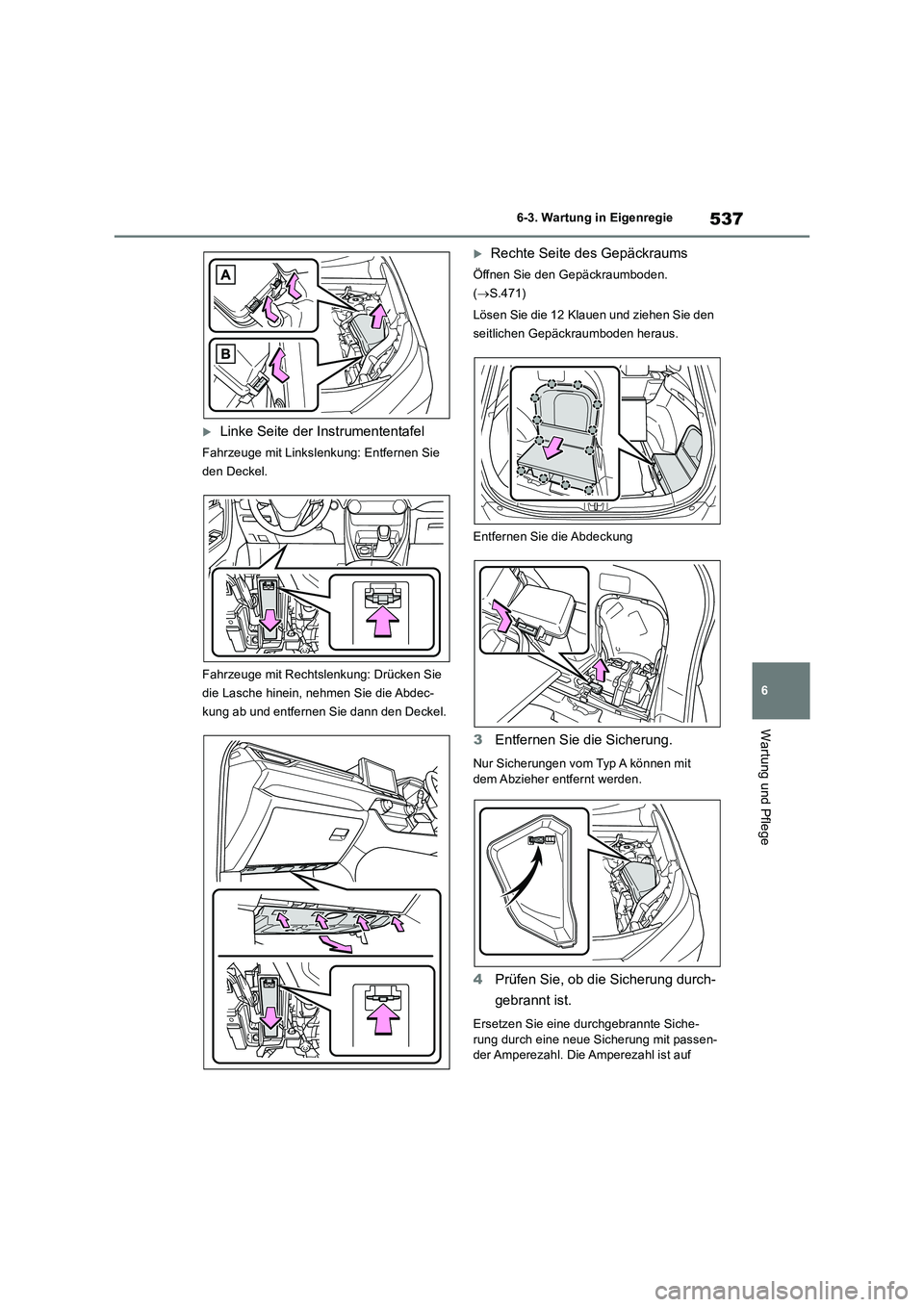

Linke Seite der Instrumententafel
Fahrzeuge mit Linkslenkung: Entfernen Sie
den Deckel.
Fahrzeuge mit Rechtslenkung: Drücken Sie
die Lasche hinein, nehmen Sie die Abdec-
kung ab und entfernen Sie dann den Deckel.
Rechte Seite des Gepäckraums
Öffnen Sie den Gepäckraumboden.
(S.471)
Lösen Sie die 12 Klauen und ziehen Sie den
seitlichen Gepäckraumboden heraus.
Entfernen Sie die Abdeckung
3Entfernen Sie die Sicherung.
Nur Sicherungen vom Typ A können mit
dem Abzieher entfernt werden.
4Prüfen Sie, ob die Sicherung durch-
gebrannt ist.
Ersetzen Sie eine durchgebrannte Siche-
rung durch eine neue Sicherung mit passen-
der Amperezahl. Die Amperezahl ist auf

5386-3. Wartung in Eigenregie
dem Deckel des Sicherungskastens ange- geben.
Ty p A
Sicherung in Ordnung
Sicherung durchgebrannt
Ty p B
Sicherung in Ordnung
Sicherung durchgebrannt
Ty p C
Sicherung in Ordnung
Sicherung durchgebrannt
■Nach dem Austauschen einer Siche- rung
●Achten Sie beim Anbringen des Deckels darauf, die Lasche ordnungsgemäß einzu-setzen.
●Wenn die Leuchten auch nach dem Aus-tauschen der Sicherung nicht funktionie-
ren, muss eventuell eine Lampe ausgewechselt werden. ( S.539)
●Falls die neue Sicherung ebenfalls durch- brennt, lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer ande- ren zuverlässigen Werkstatt überprüfen.
■Wenn eine Überlast in einem Schalt-
kreis vorliegt
Die Sicherungen sind so ausgelegt, dass sie durchbrennen, bevor der Kabelbaum beschä-digt wird.
A
B
A
B
A
WARNUNG
■So vermeiden Sie Systemausfälle und einen Fahrzeugbrand
Beachten Sie die folgenden Vorsichtsmaß- regeln.
Anderenfalls kann es zu Schäden am Fahrzeug und möglicherweise zu einem Brand oder Verletzungen kommen.
●Verwenden Sie niemals eine Sicherung
mit höherer Amperezahl als angegeben und setzen Sie auf keinen Fall einen Ersatzgegenstand ein.
●Verwenden Sie nur Original-Toyota-Sicherungen oder gleichwertige Siche-rungen.
Ersetzen Sie niemals eine Sicherung durch einen Draht, auch nicht als Über-gangslösung.
●Nehmen Sie keine Veränderungen an den Sicherungen oder Sicherungskä-sten vor.
B

539
6
6-3. Wartung in Eigenregie
Wartung und Pflege
Prüfen Sie die Wattzahl der auszutau-
schenden Lampe. ( S.620)
Vorn (Typ A)
Vordere Blinkleuchten
Nebelscheinwerfer (falls vorhan-
den)
Äußere Bodenbeleuchtung (falls
vorhanden)

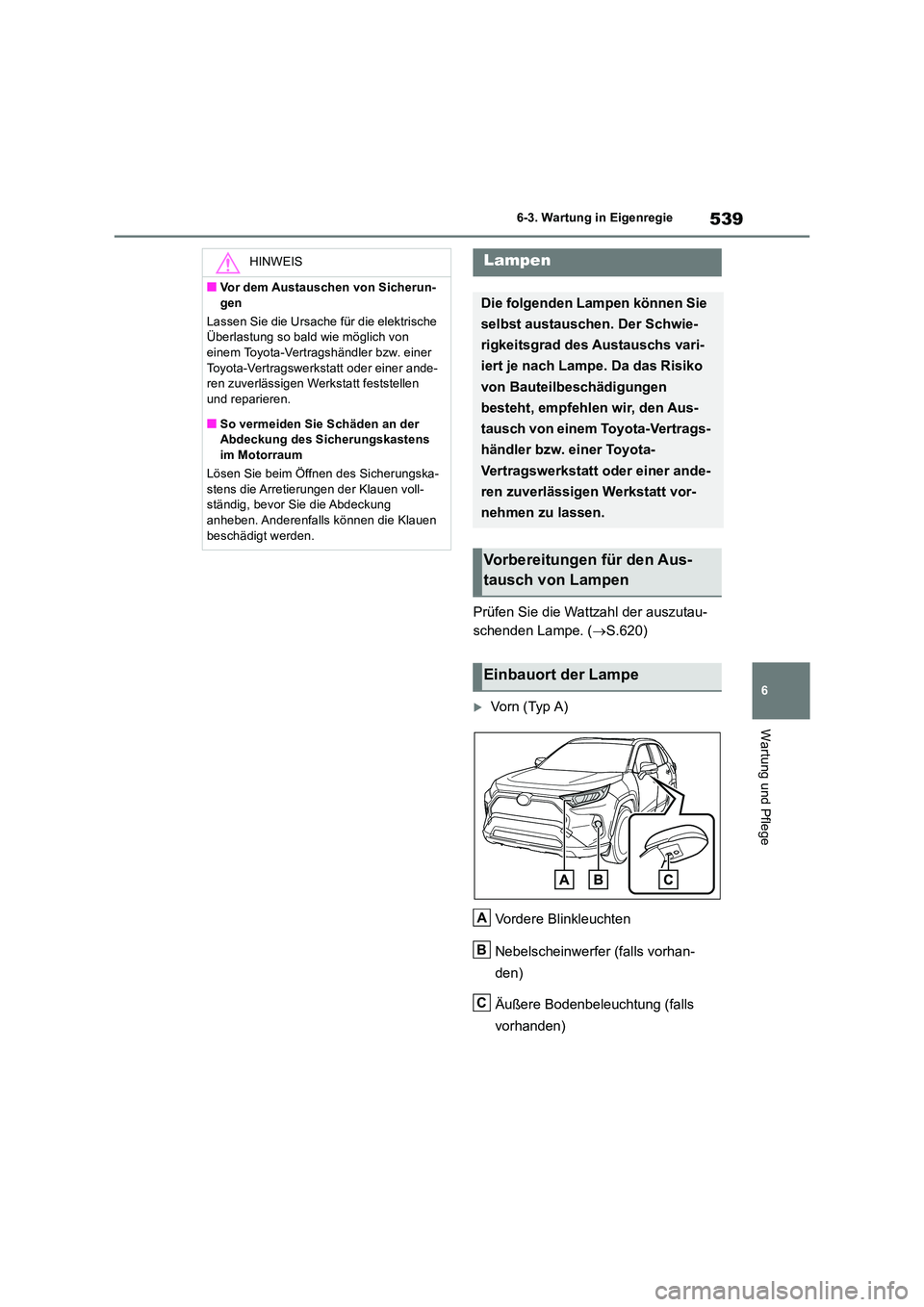

HINWEIS
■Vor dem Austauschen von Sicherun-
gen
Lassen Sie die Ursache für die elektrische Überlastung so bald wie möglich von einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer ande- ren zuverlässigen Werkstatt feststellen und reparieren.
■So vermeiden Sie Schäden an der Abdeckung des Sicherungskastens im Motorraum
Lösen Sie beim Öffnen des Sicherungska-
stens die Arretierungen der Klauen voll- ständig, bevor Sie die Abdeckung anheben. Anderenfalls können die Klauen
beschädigt werden.
Lampen
Die folgenden Lampen können Sie
selbst austauschen. Der Schwie-
rigkeitsgrad des Austauschs vari-
iert je nach Lampe. Da das Risiko
von Bauteilbeschädigungen
besteht, empfehlen wir, den Aus-
tausch von einem Toyota-Vertrags-
händler bzw. einer Toyota-
Vertragswerkstatt oder einer ande-
ren zuverlässigen Werkstatt vor-
nehmen zu lassen.
Vorbereitungen für den Aus-
tausch von Lampen
Einbauort der Lampe
A
B
C

5406-3. Wartung in Eigenregie

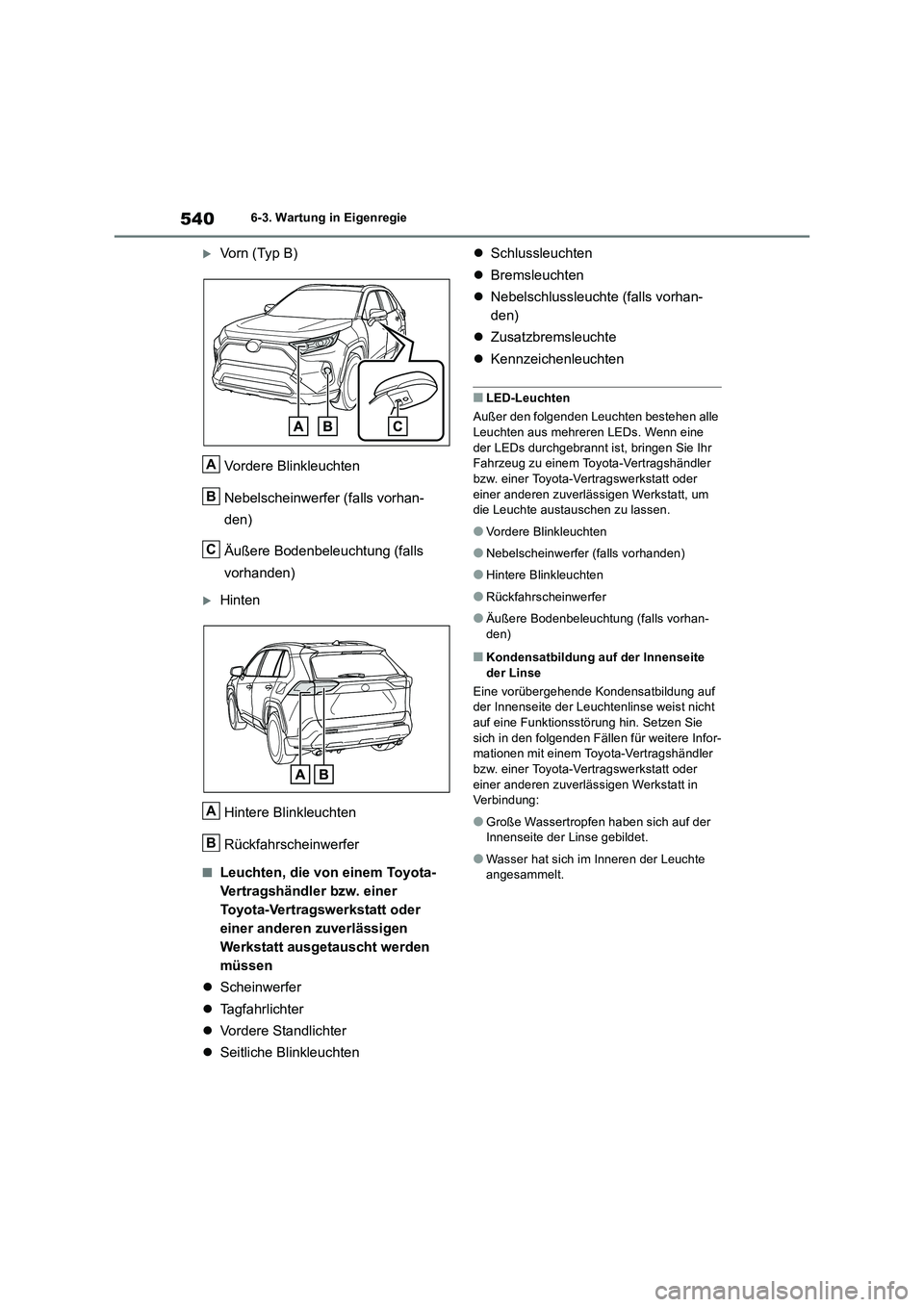

Vorn (Typ B)
Vordere Blinkleuchten
Nebelscheinwerfer (falls vorhan-
den)
Äußere Bodenbeleuchtung (falls
vorhanden)
Hinten
Hintere Blinkleuchten
Rückfahrscheinwerfer
■Leuchten, die von einem Toyota-
Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder
einer anderen zuverlässigen
Werkstatt ausgetauscht werden
müssen
 Scheinwerfer
 Tagfahrlichter
 Vordere Standlichter
 Seitliche Blinkleuchten
 Schlussleuchten
 Bremsleuchten
 Nebelschlussleuchte (falls vorhan-
den)
 Zusatzbremsleuchte
 Kennzeichenleuchten
■LED-Leuchten
Außer den folgenden Leuchten bestehen alle Leuchten aus mehreren LEDs. Wenn eine
der LEDs durchgebrannt ist, bringen Sie Ihr Fahrzeug zu einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder
einer anderen zuverlässigen Werkstatt, um die Leuchte austauschen zu lassen.
●Vordere Blinkleuchten
●Nebelscheinwerfer (falls vorhanden)
●Hintere Blinkleuchten
●Rückfahrscheinwerfer
●Äußere Bodenbeleuchtung (falls vorhan-
den)
■Kondensatbildung auf der Innenseite der Linse
Eine vorübergehende Kondensatbildung auf der Innenseite der Leuchtenlinse weist nicht
auf eine Funktionsstörung hin. Setzen Sie sich in den folgenden Fällen für weitere Infor-mationen mit einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt in Verbindung:
●Große Wassertropfen haben sich auf der Innenseite der Linse gebildet.
●Wasser hat sich im Inneren der Leuchte angesammelt.
A
B
C
A
B

541
6 6-3. Wartung in Eigenregie
Wartung und Pflege

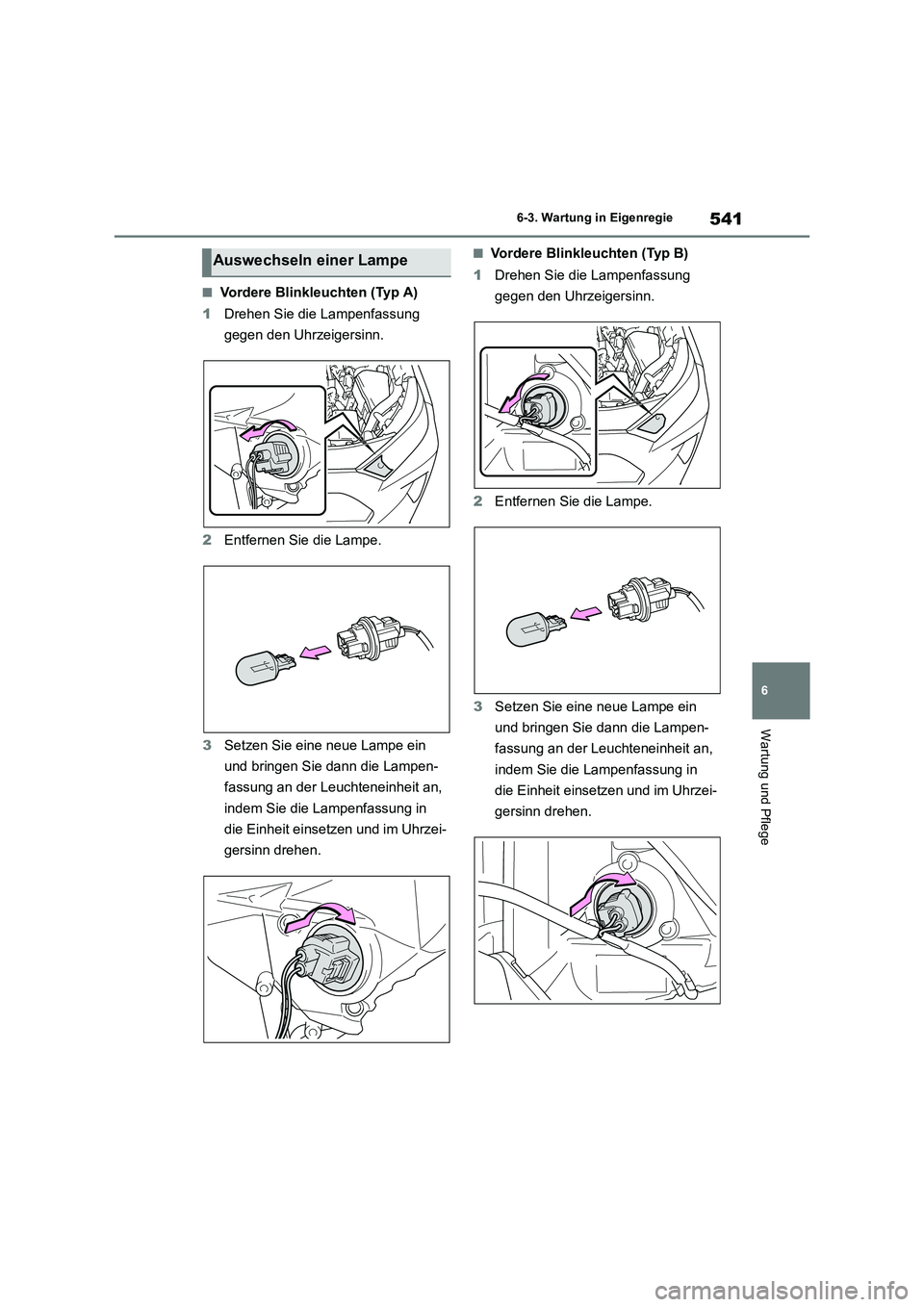

■Vordere Blinkleuchten (Typ A)
1Drehen Sie die Lampenfassung
gegen den Uhrzeigersinn.
2Entfernen Sie die Lampe.
3Setzen Sie eine neue Lampe ein
und bringen Sie dann die Lampen-
fassung an der Leuchteneinheit an,
indem Sie die Lampenfassung in
die Einheit einsetzen und im Uhrzei-
gersinn drehen.
■Vordere Blinkleuchten (Typ B)
1Drehen Sie die Lampenfassung
gegen den Uhrzeigersinn.
2Entfernen Sie die Lampe.
3Setzen Sie eine neue Lampe ein
und bringen Sie dann die Lampen-
fassung an der Leuchteneinheit an,
indem Sie die Lampenfassung in
die Einheit einsetzen und im Uhrzei-
gersinn drehen.Auswechseln einer Lampe

5426-3. Wartung in Eigenregie

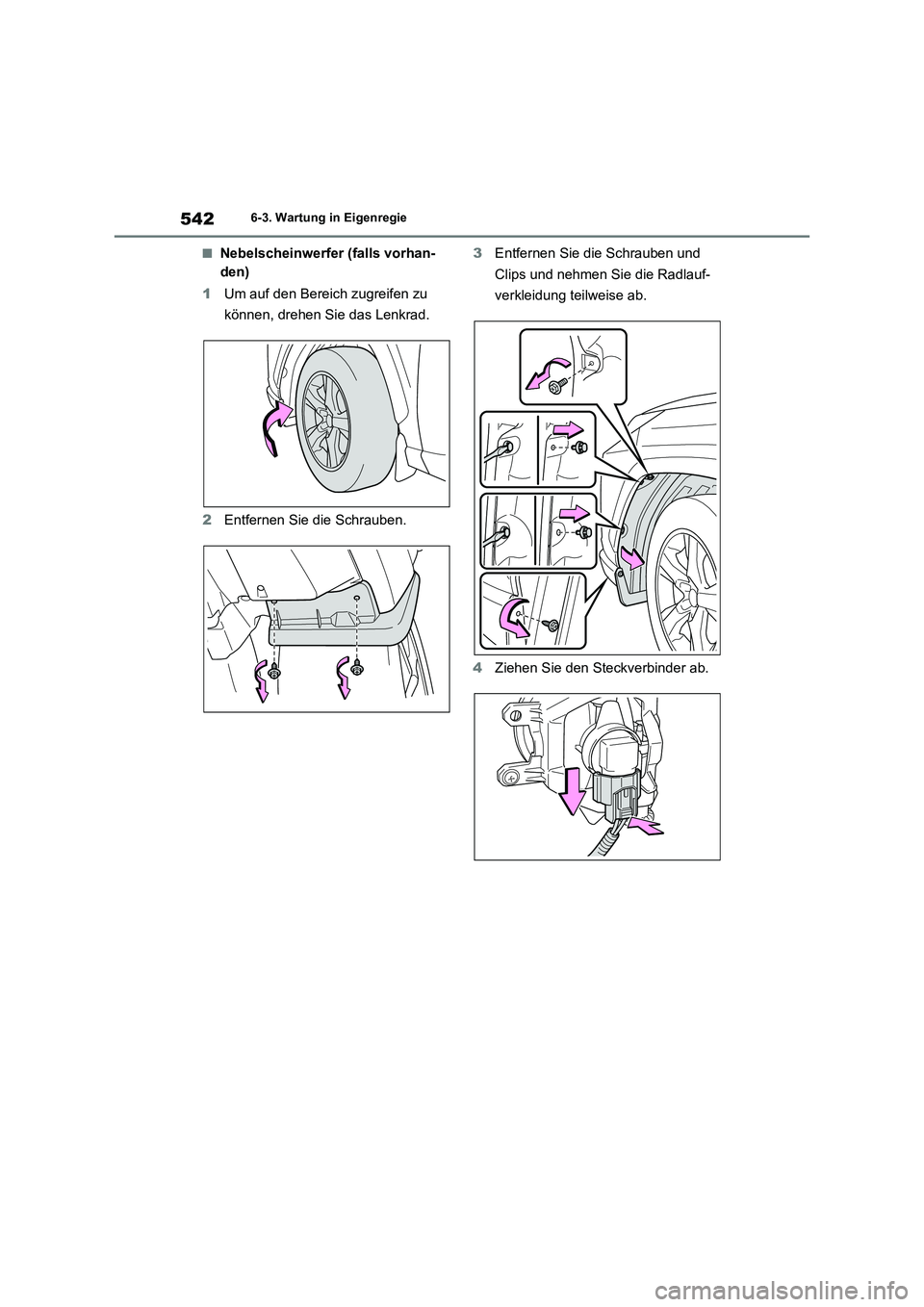

■Nebelscheinwerfer (falls vorhan-
den)
1Um auf den Bereich zugreifen zu
können, drehen Sie das Lenkrad.
2Entfernen Sie die Schrauben.3Entfernen Sie die Schrauben und
Clips und nehmen Sie die Radlauf-
verkleidung teilweise ab.
4Ziehen Sie den Steckverbinder ab.

543
6 6-3. Wartung in Eigenregie
Wartung und Pflege

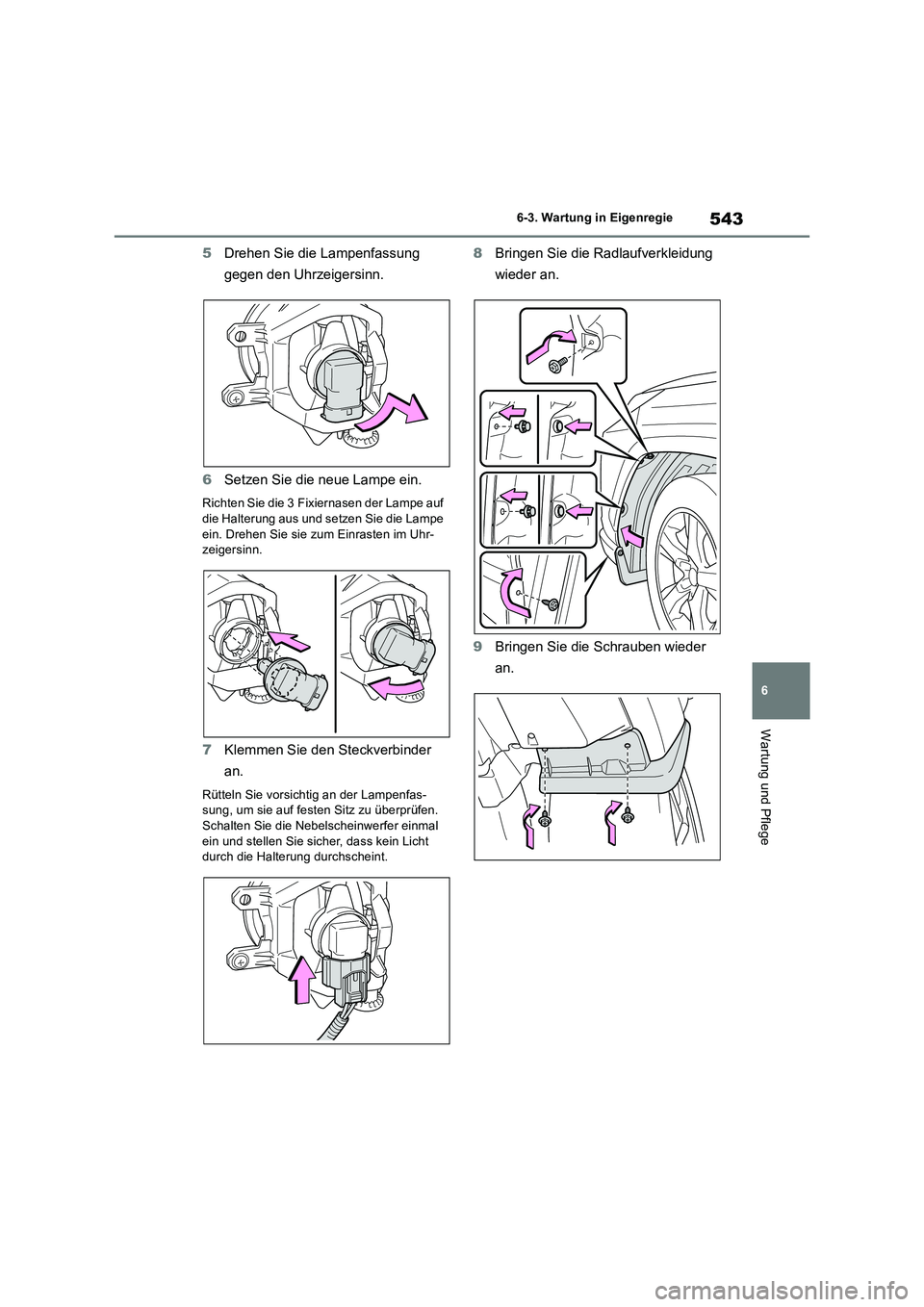

5Drehen Sie die Lampenfassung
gegen den Uhrzeigersinn.
6Setzen Sie die neue Lampe ein.
Richten Sie die 3 Fixiernasen der Lampe auf
die Halterung aus und setzen Sie die Lampe
ein. Drehen Sie sie zum Einrasten im Uhr-
zeigersinn.
7Klemmen Sie den Steckverbinder
an.
Rütteln Sie vorsichtig an der Lampenfas-
sung, um sie auf festen Sitz zu überprüfen.
Schalten Sie die Nebelscheinwerfer einmal
ein und stellen Sie sicher, dass kein Licht
durch die Halterung durchscheint.
8Bringen Sie die Radlaufverkleidung
wieder an.
9Bringen Sie die Schrauben wieder
an.

5446-3. Wartung in Eigenregie

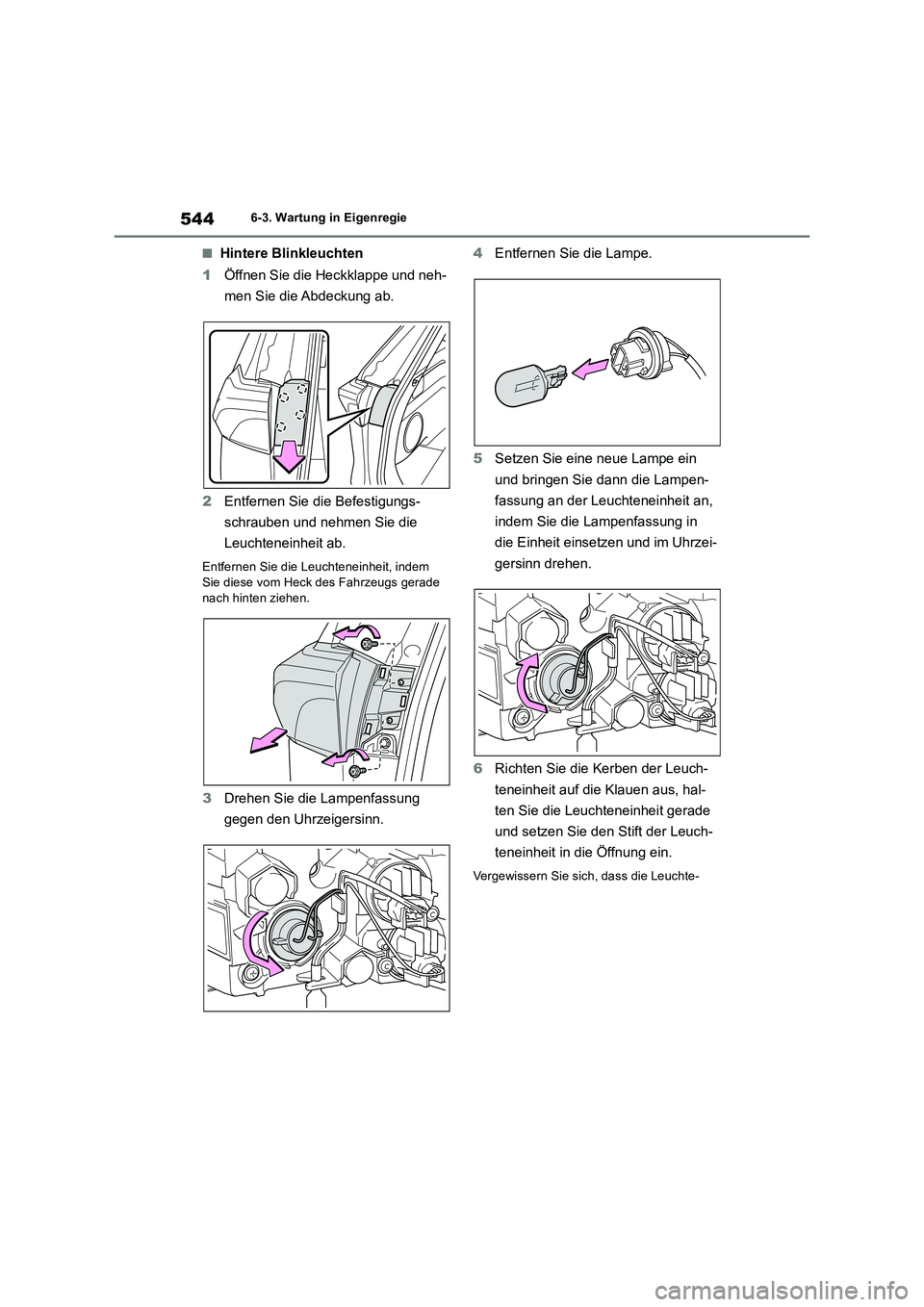

■Hintere Blinkleuchten
1Öffnen Sie die Heckklappe und neh-
men Sie die Abdeckung ab.
2Entfernen Sie die Befestigungs-
schrauben und nehmen Sie die
Leuchteneinheit ab.
Entfernen Sie die Leuchteneinheit, indem
Sie diese vom Heck des Fahrzeugs gerade
nach hinten ziehen.
3Drehen Sie die Lampenfassung
gegen den Uhrzeigersinn.4Entfernen Sie die Lampe.
5Setzen Sie eine neue Lampe ein
und bringen Sie dann die Lampen-
fassung an der Leuchteneinheit an,
indem Sie die Lampenfassung in
die Einheit einsetzen und im Uhrzei-
gersinn drehen.
6Richten Sie die Kerben der Leuch-
teneinheit auf die Klauen aus, hal-
ten Sie die Leuchteneinheit gerade
und setzen Sie den Stift der Leuch-
teneinheit in die Öffnung ein.
Vergewissern Sie sich, dass die Leuchte-
