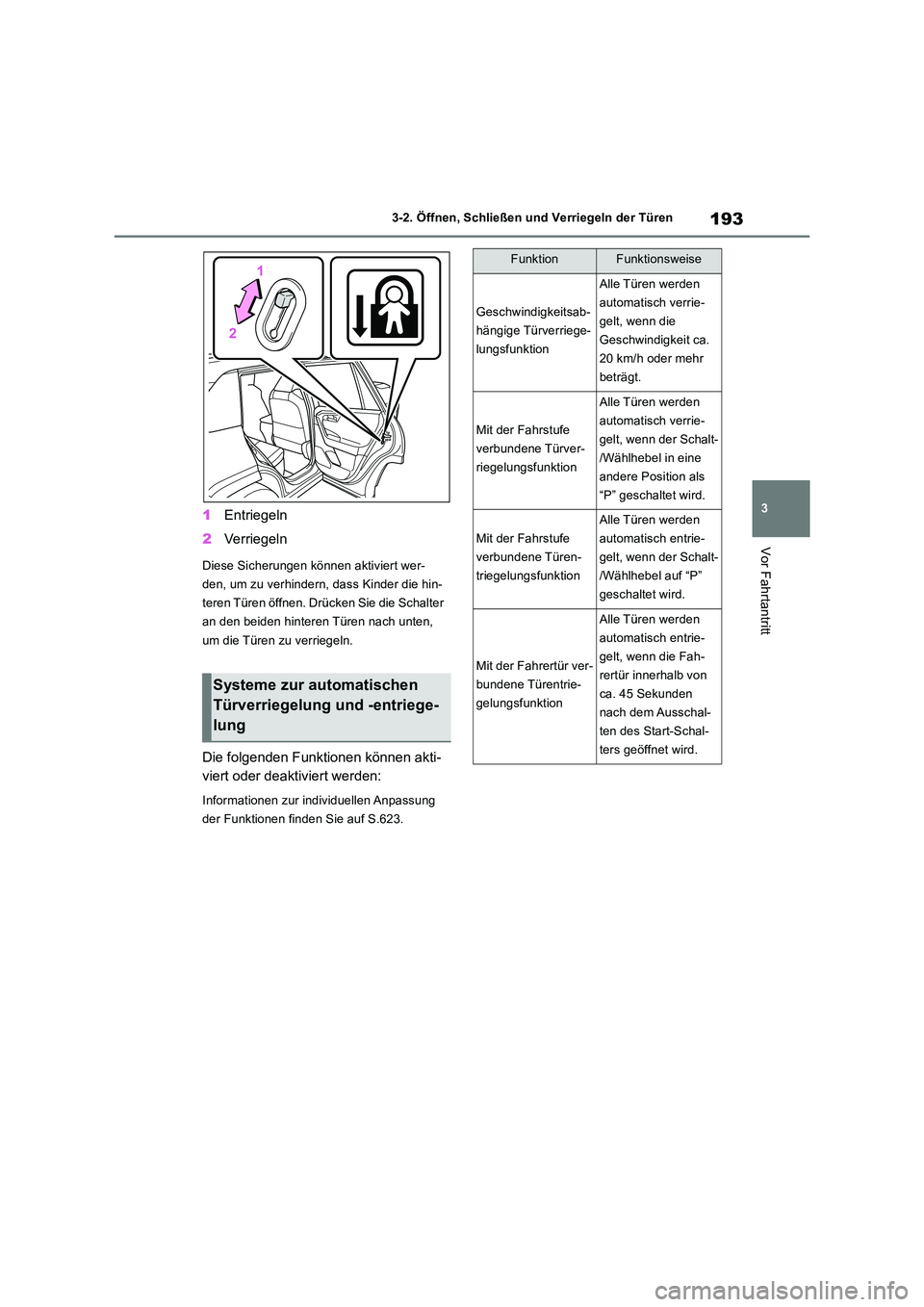

2019 TOYOTA RAV4 Betriebsanleitungen (in German)

193
3
3-2. Öffnen, Schließen und Verriegeln der Türen
Vor Fahrtantritt
1 Entriegeln
2 Verriegeln
Diese Sicherungen können aktiviert wer-
den, um zu verhindern, dass Kinder die hin-
teren Türen öffnen. Drücken Sie die Schalter
an den beiden hinteren Türen nach unten,
um die Türen zu verriegeln.
Die folgenden Funktionen können akti-
viert oder deaktiviert werden:
Informationen zur individuellen Anpassung
der Funktionen finden Sie auf S.623.
Systeme zur automatischen
Türverriegelung und -entriege-
lung
FunktionFunktionsweise
Geschwindigkeitsab-
hängige Türverriege-
lungsfunktion
Alle Türen werden
automatisch verrie-
gelt, wenn die
Geschwindigkeit ca.
20 km/h oder mehr
beträgt.
Mit der Fahrstufe
verbundene Türver-
riegelungsfunktion
Alle Türen werden
automatisch verrie-
gelt, wenn der Schalt-
/Wählhebel in eine
andere Position als
“P” geschaltet wird.
Mit der Fahrstufe
verbundene Türen-
triegelungsfunktion
Alle Türen werden
automatisch entrie-
gelt, wenn der Schalt-
/Wählhebel auf “P”
geschaltet wird.
Mit der Fahrertür ver-
bundene Türentrie-
gelungsfunktion
Alle Türen werden
automatisch entrie-
gelt, wenn die Fah-
rertür innerhalb von
ca. 45 Sekunden
nach dem Ausschal-
ten des Start-Schal-
ters geöffnet wird.

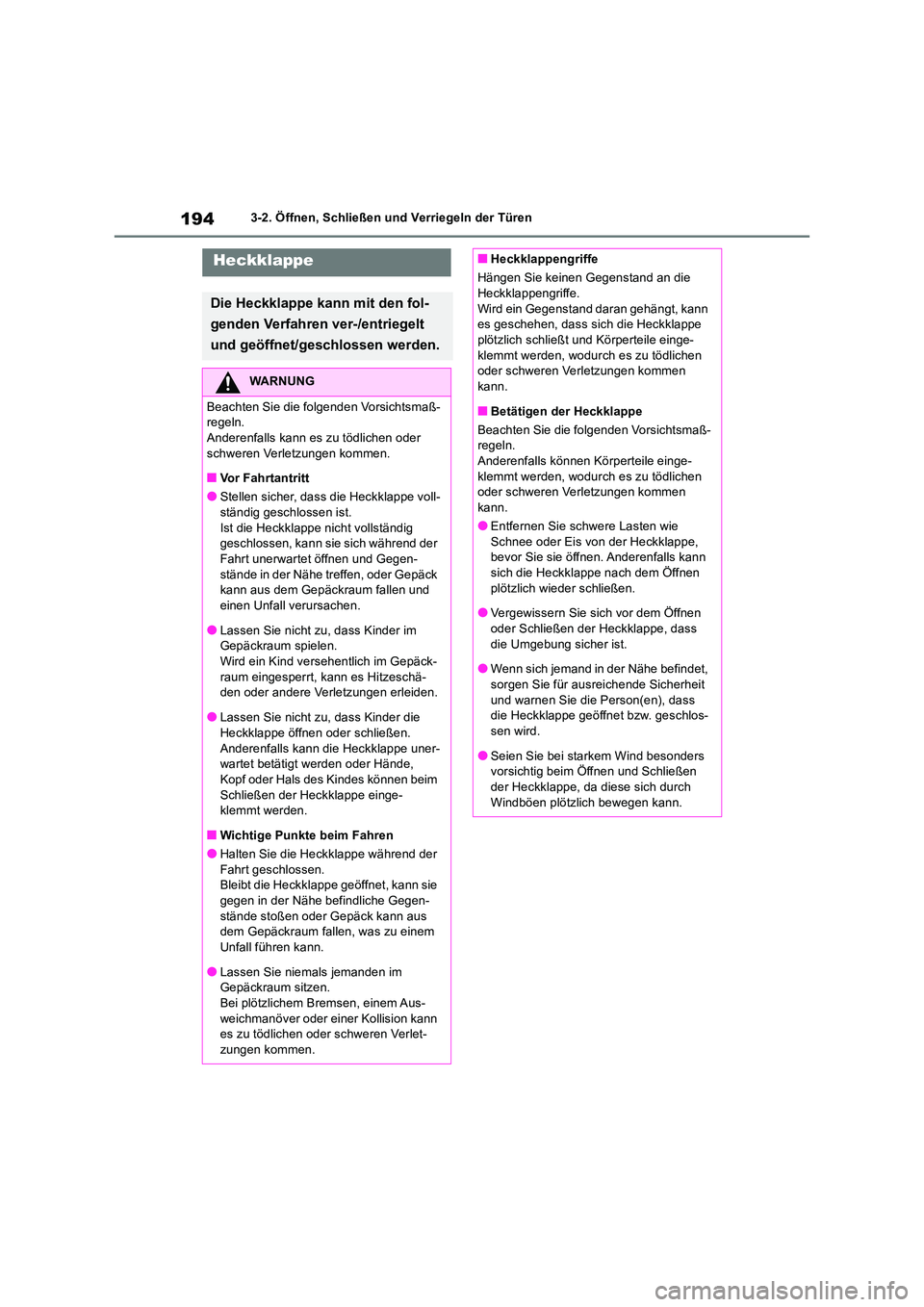

1943-2. Öffnen, Schließen und Verriegeln der Türen
Heckklappe
Die Heckklappe kann mit den fol-
genden Verfahren ver-/entriegelt
und geöffnet/geschlossen werden.
WARNUNG
Beachten Sie die folgenden Vorsichtsmaß- regeln.
Anderenfalls kann es zu tödlichen oder schweren Verletzungen kommen.
■Vor Fahrtantritt
●Stellen sicher, dass die Heckklappe voll-
ständig geschlossen ist. Ist die Heckklappe nicht vollständig geschlossen, kann sie sich während der
Fahrt unerwartet öffnen und Gegen- stände in der Nähe treffen, oder Gepäck kann aus dem Gepäckraum fallen und
einen Unfall verursachen.
●Lassen Sie nicht zu, dass Kinder im Gepäckraum spielen.
Wird ein Kind versehentlich im Gepäck- raum eingesperrt, kann es Hitzeschä-den oder andere Verletzungen erleiden.
●Lassen Sie nicht zu, dass Kinder die Heckklappe öffnen oder schließen.
Anderenfalls kann die Heckklappe uner- wartet betätigt werden oder Hände, Kopf oder Hals des Kindes können beim
Schließen der Heckklappe einge- klemmt werden.
■Wichtige Punkte beim Fahren
●Halten Sie die Heckklappe während der
Fahrt geschlossen. Bleibt die Heckklappe geöffnet, kann sie gegen in der Nähe befindliche Gegen-
stände stoßen oder Gepäck kann aus dem Gepäckraum fallen, was zu einem Unfall führen kann.
●Lassen Sie niemals jemanden im Gepäckraum sitzen. Bei plötzlichem Bremsen, einem Aus-
weichmanöver oder ei ner Kollision kann es zu tödlichen oder schweren Verlet-zungen kommen.
■Heckklappengriffe
Hängen Sie keinen Gegenstand an die Heckklappengriffe.
Wird ein Gegenstand daran gehängt, kann es geschehen, dass sich die Heckklappe plötzlich schließt und Körperteile einge-
klemmt werden, wodurch es zu tödlichen oder schweren Verletzungen kommen kann.
■Betätigen der Heckklappe
Beachten Sie die folgenden Vorsichtsmaß- regeln. Anderenfalls können Körperteile einge-
klemmt werden, wodurch es zu tödlichen oder schweren Verletzungen kommen kann.
●Entfernen Sie schwere Lasten wie
Schnee oder Eis von der Heckklappe, bevor Sie sie öffnen. Anderenfalls kann sich die Heckkl appe nach dem Öffnen
plötzlich wieder schließen.
●Vergewissern Sie sich vor dem Öffnen oder Schließen der Heckklappe, dass
die Umgebung sicher ist.
●Wenn sich jemand in der Nähe befindet, sorgen Sie für ausreichende Sicherheit
und warnen Sie die Person(en), dass die Heckklappe geöffnet bzw. geschlos-sen wird.
●Seien Sie bei starkem Wind besonders vorsichtig beim Öffnen und Schließen der Heckklappe, da diese sich durch
Windböen plötzlich bewegen kann.

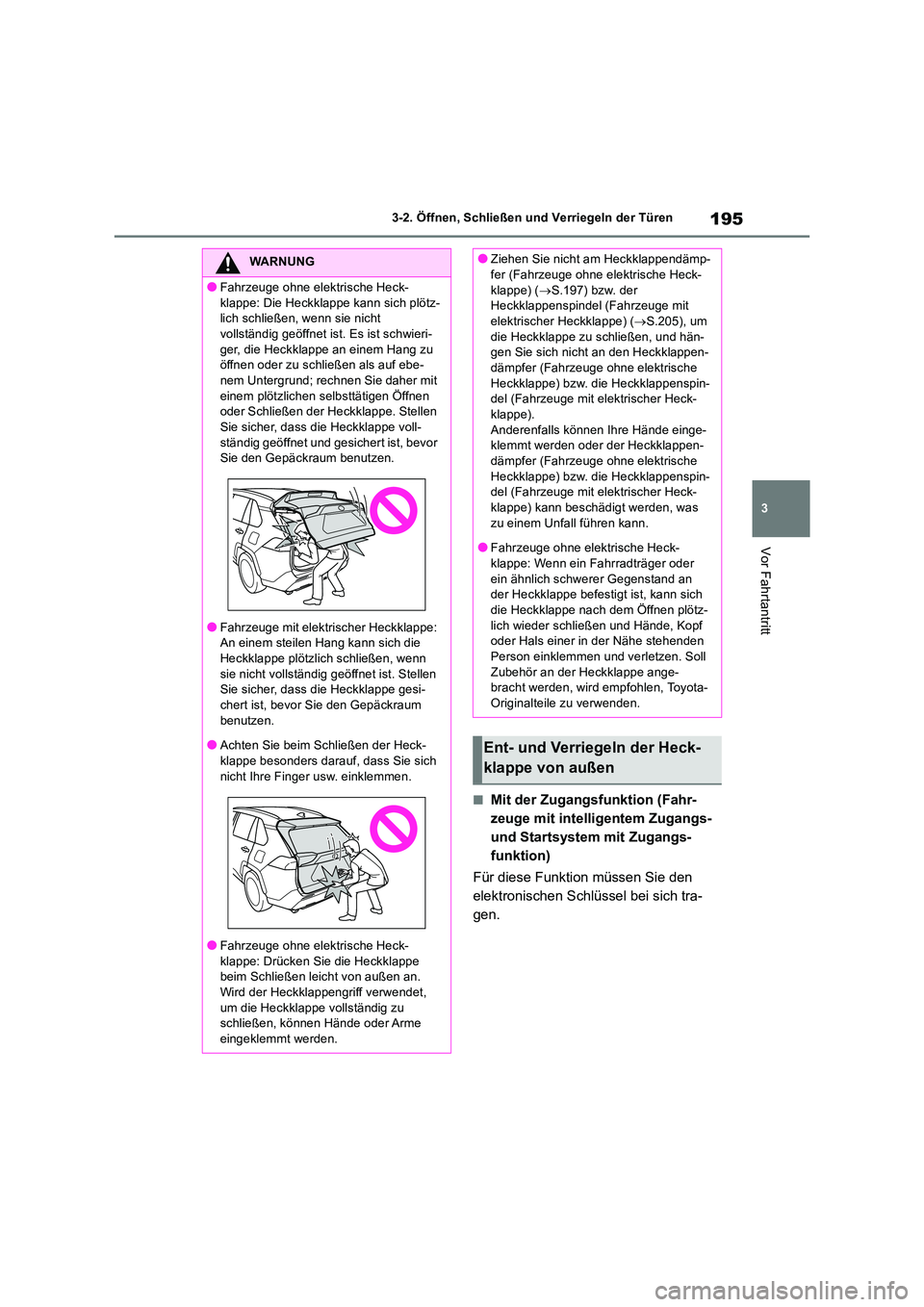

195
3
3-2. Öffnen, Schließen und Verriegeln der Türen
Vor Fahrtantritt
■Mit der Zugangsfunktion (Fahr-
zeuge mit intelligentem Zugangs-
und Startsystem mit Zugangs-
funktion)
Für diese Funktion müssen Sie den
elektronischen Schlüssel bei sich tra-
gen.
WARNUNG
●Fahrzeuge ohne elektrische Heck-
klappe: Die Heckklappe kann sich plötz- lich schließen, wenn sie nicht vollständig geöffnet ist. Es ist schwieri-
ger, die Heckklappe an einem Hang zu öffnen oder zu schließen als auf ebe-nem Untergrund; rechnen Sie daher mit
einem plötzlichen selbsttätigen Öffnen oder Schließen der Heckklappe. Stellen Sie sicher, dass die Heckklappe voll-
ständig geöffnet und gesichert ist, bevor Sie den Gepäckraum benutzen.
●Fahrzeuge mit elektrischer Heckklappe: An einem steilen Hang kann sich die Heckklappe plötzlich schließen, wenn
sie nicht vollständig geöffnet ist. Stellen Sie sicher, dass die Heckklappe gesi-chert ist, bevor Sie den Gepäckraum
benutzen.
●Achten Sie beim Schließen der Heck-
klappe besonders darauf, dass Sie sich nicht Ihre Finger usw. einklemmen.
●Fahrzeuge ohne elektrische Heck-klappe: Drücken Sie die Heckklappe beim Schließen leicht von außen an.
Wird der Heckklappengriff verwendet, um die Heckklappe vollständig zu schließen, können Hände oder Arme
eingeklemmt werden.
●Ziehen Sie nicht am Heckklappendämp- fer (Fahrzeuge ohne elektrische Heck-
klappe) ( S.197) bzw. der Heckklappenspindel (Fahrzeuge mit elektrischer Heckklappe) ( S.205), um
die Heckklappe zu schließen, und hän- gen Sie sich nicht an den Heckklappen-dämpfer (Fahrzeuge ohne elektrische
Heckklappe) bzw. die Heckklappenspin- del (Fahrzeuge mit elektrischer Heck-klappe).
Anderenfalls können Ihre Hände einge- klemmt werden oder der Heckklappen-dämpfer (Fahrzeuge ohne elektrische
Heckklappe) bzw. die Heckklappenspin- del (Fahrzeuge mit elektrischer Heck-klappe) kann beschädigt werden, was
zu einem Unfall führen kann.
●Fahrzeuge ohne elektrische Heck- klappe: Wenn ein Fahrradträger oder
ein ähnlich schwerer Gegenstand an der Heckklappe befestigt ist, kann sich die Heckklappe nach dem Öffnen plötz-
lich wieder schließen und Hände, Kopf oder Hals einer in der Nähe stehenden Person einklemmen und verletzen. Soll
Zubehör an der Heckklappe ange- bracht werden, wird empfohlen, Toyota-Originalteile zu verwenden.
Ent- und Verriegeln der Heck-
klappe von außen

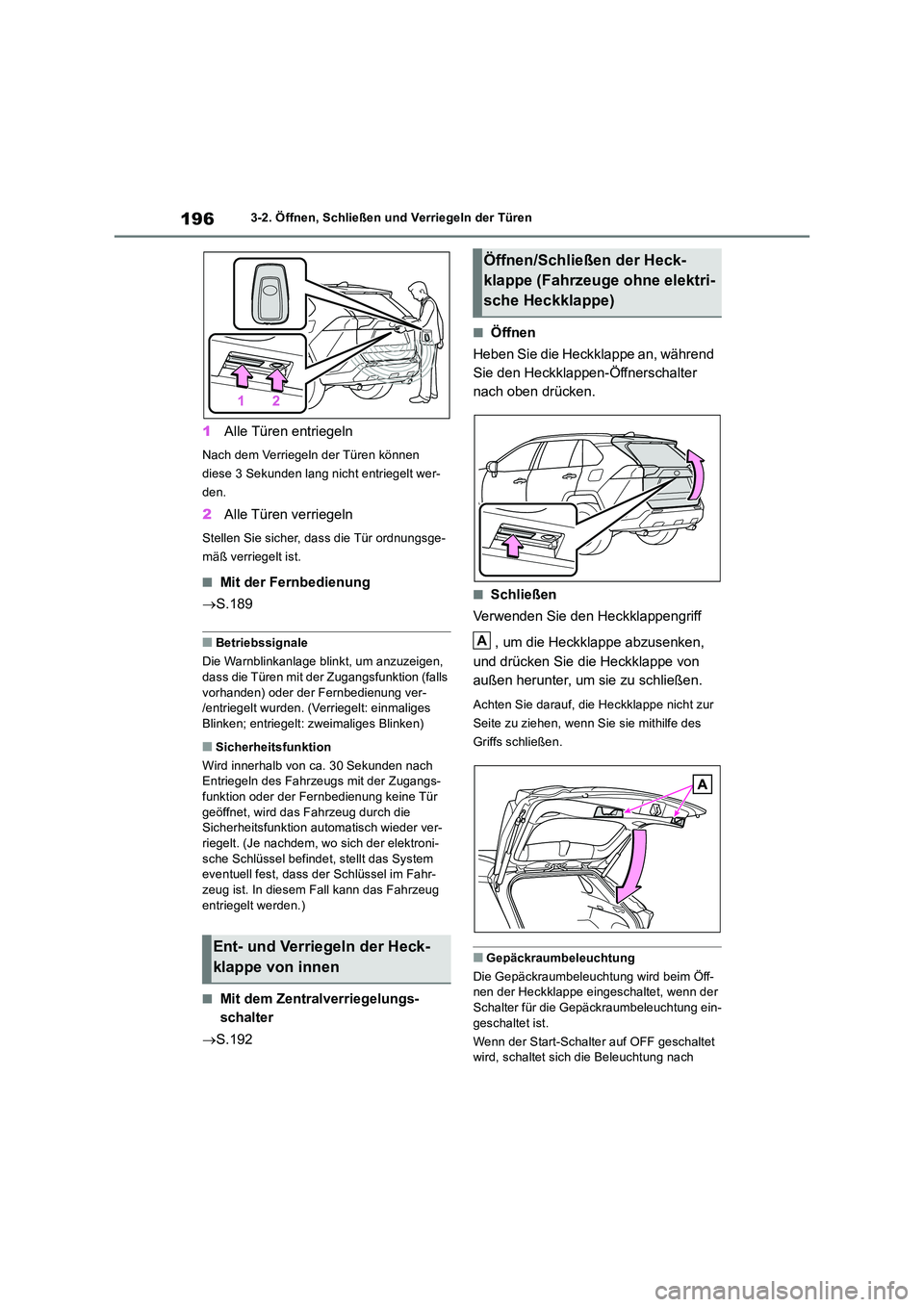

1963-2. Öffnen, Schließen und Verriegeln der Türen
1Alle Türen entriegeln
Nach dem Verriegeln der Türen können
diese 3 Sekunden lang nicht entriegelt wer-
den.
2 Alle Türen verriegeln
Stellen Sie sicher, dass die Tür ordnungsge-
mäß verriegelt ist.
■Mit der Fernbedienung
 S.189
■Betriebssignale
Die Warnblinkanlage blinkt, um anzuzeigen,
dass die Türen mit der Zugangsfunktion (falls vorhanden) oder der Fernbedienung ver-/entriegelt wurden. (Verriegelt: einmaliges
Blinken; entriegelt: zweimaliges Blinken)
■Sicherheitsfunktion
Wird innerhalb von ca. 30 Sekunden nach Entriegeln des Fahrzeugs mit der Zugangs-funktion oder der Fernbedienung keine Tür
geöffnet, wird das Fahrzeug durch die Sicherheitsfunktion automatisch wieder ver-riegelt. (Je nachdem, wo sich der elektroni-
sche Schlüssel befindet, stellt das System eventuell fest, dass der Schlüssel im Fahr-zeug ist. In diesem Fall kann das Fahrzeug
entriegelt werden.)
■Mit dem Zentralverriegelungs-
schalter
 S.192
■Öffnen
Heben Sie die Heckklappe an, während
Sie den Heckklappen-Öffnerschalter
nach oben drücken.
■Schließen
Verwenden Sie den Heckklappengriff
, um die Heckklappe abzusenken,
und drücken Sie die Heckklappe von
außen herunter, um sie zu schließen.
Achten Sie darauf, die Heckklappe nicht zur
Seite zu ziehen, wenn Sie sie mithilfe des
Griffs schließen.
■Gepäckraumbeleuchtung
Die Gepäckraumbeleuchtung wird beim Öff- nen der Heckklappe eingeschaltet, wenn der
Schalter für die Gepäckraumbeleuchtung ein- geschaltet ist.
Wenn der Start-Schalter auf OFF geschaltet wird, schaltet sich die Beleuchtung nach
Ent- und Verriegeln der Heck-
klappe von innen
Öffnen/Schließen der Heck-
klappe (Fahrzeuge ohne elektri-
sche Heckklappe)
A

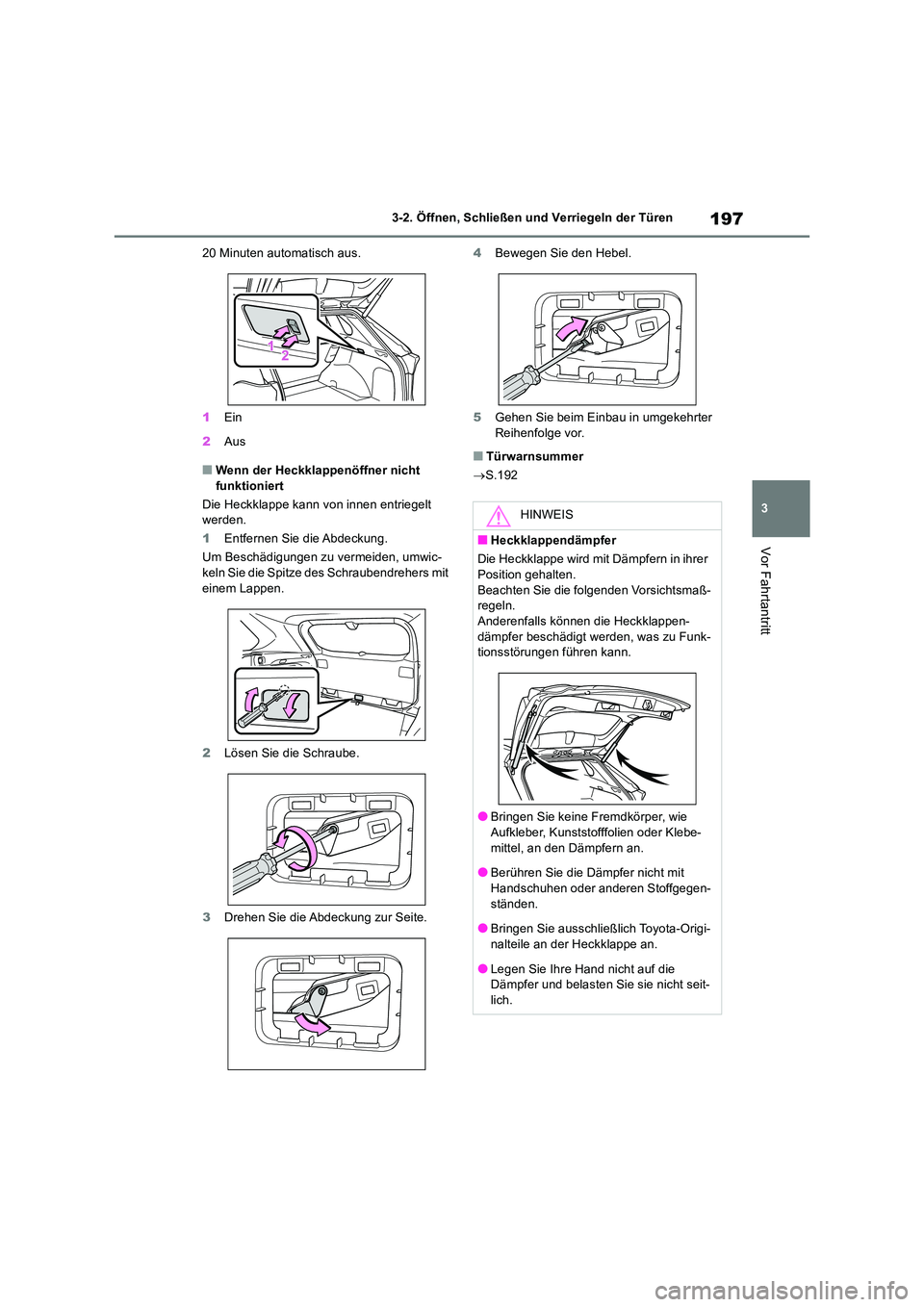

197
3
3-2. Öffnen, Schließen und Verriegeln der Türen
Vor Fahrtantritt
20 Minuten automatisch aus.
1 Ein
2 Aus
■Wenn der Heckklappenöffner nicht funktioniert
Die Heckklappe kann von innen entriegelt werden.
1 Entfernen Sie die Abdeckung.
Um Beschädigungen zu vermeiden, umwic-
keln Sie die Spitze des Schraubendrehers mit einem Lappen.
2 Lösen Sie die Schraube.
3 Drehen Sie die Abdeckung zur Seite.
4 Bewegen Sie den Hebel.
5 Gehen Sie beim Einbau in umgekehrter
Reihenfolge vor.
■Türwarnsummer
 S.192
HINWEIS
■Heckklappendämpfer
Die Heckklappe wird mit Dämpfern in ihrer Position gehalten.
Beachten Sie die folgenden Vorsichtsmaß- regeln. Anderenfalls können die Heckklappen-
dämpfer beschädigt werden, was zu Funk- tionsstörungen führen kann.
●Bringen Sie keine Fremdkörper, wie Aufkleber, Kunststofffolien oder Klebe-
mittel, an den Dämpfern an.
●Berühren Sie die Dämpfer nicht mit Handschuhen oder anderen Stoffgegen-
ständen.
●Bringen Sie ausschließlich Toyota-Origi- nalteile an der Heckklappe an.
●Legen Sie Ihre Hand nicht auf die Dämpfer und belasten Sie sie nicht seit-lich.

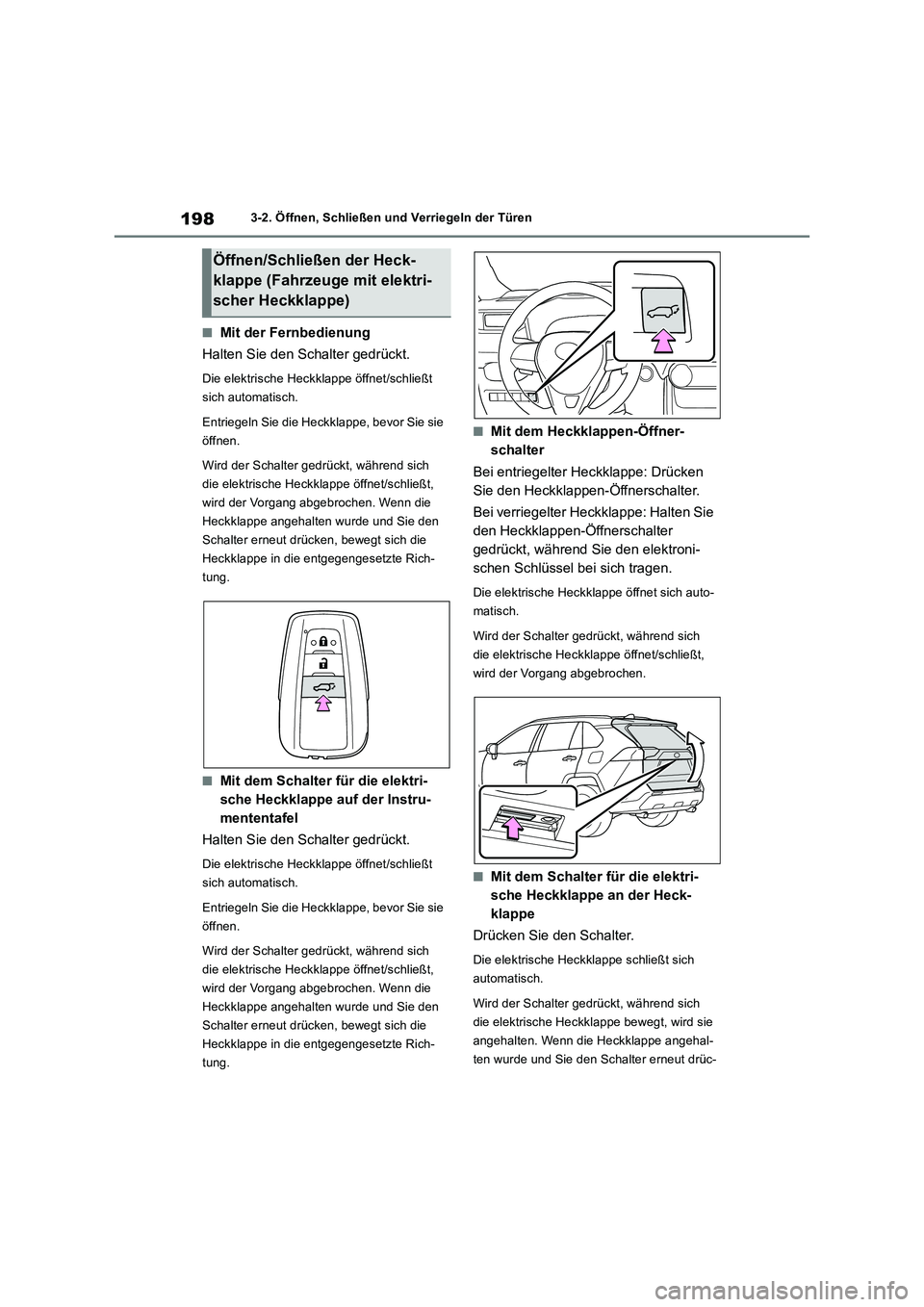

1983-2. Öffnen, Schließen und Verriegeln der Türen
■Mit der Fernbedienung
Halten Sie den Schalter gedrückt.
Die elektrische Heckklappe öffnet/schließt
sich automatisch.
Entriegeln Sie die Heckklappe, bevor Sie sie
öffnen.
Wird der Schalter gedrückt, während sich
die elektrische Heckklappe öffnet/schließt,
wird der Vorgang abgebrochen. Wenn die
Heckklappe angehalten wurde und Sie den
Schalter erneut drücken, bewegt sich die
Heckklappe in die entgegengesetzte Rich-
tung.
■Mit dem Schalter für die elektri-
sche Heckklappe auf der Instru-
mententafel
Halten Sie den Schalter gedrückt.
Die elektrische Heckklappe öffnet/schließt
sich automatisch.
Entriegeln Sie die Heckklappe, bevor Sie sie
öffnen.
Wird der Schalter gedrückt, während sich
die elektrische Heckklappe öffnet/schließt,
wird der Vorgang abgebrochen. Wenn die
Heckklappe angehalten wurde und Sie den
Schalter erneut drücken, bewegt sich die
Heckklappe in die entgegengesetzte Rich-
tung.
■Mit dem Heckklappen-Öffner-
schalter
Bei entriegelter Heckklappe: Drücken
Sie den Heckklappen-Öffnerschalter.
Bei verriegelter Heckklappe: Halten Sie
den Heckklappen-Öffnerschalter
gedrückt, während Sie den elektroni-
schen Schlüssel bei sich tragen.
Die elektrische Heckklappe öffnet sich auto-
matisch.
Wird der Schalter gedrückt, während sich
die elektrische Heckklappe öffnet/schließt,
wird der Vorgang abgebrochen.
■Mit dem Schalter für die elektri-
sche Heckklappe an der Heck-
klappe
Drücken Sie den Schalter.
Die elektrische Heckklappe schließt sich
automatisch.
Wird der Schalter gedrückt, während sich
die elektrische Heckklappe bewegt, wird sie
angehalten. Wenn die Heckklappe angehal-
ten wurde und Sie den Schalter erneut drüc-
Öffnen/Schließen der Heck-
klappe (Fahrzeuge mit elektri-
scher Heckklappe)

199
3 3-2. Öffnen, Schließen und Verriegeln der Türen
Vor Fahrtantritt
ken, bewegt sich die Heckklappe in die
entgegengesetzte Richtung.
■Mit den Heckklappengriffen
Verwenden Sie den Heckklappengriff
, um die Heckklappe abzusenken.
Die Heckklappen-Schließhilfe (S.201) wird
aktiviert und die elektrische Heckklappe wird
automatisch vollständig geschlossen.
■Mit dem Kicksensor (Fahrzeuge
mit Komfortheckklappe)
Die Komfortheckklappe lässt sich auto-
matisch öffnen und schließen, indem
Sie Ihren Fuß unter den mittleren
Bereich des Heckstoßfängers halten
und ihn wieder vom Heckstoßfänger
entfernen. Zum Betätigen der Kom-
fortheckklappe muss sich der Start-
Schalter auf OFF befinden, der Kick-
sensor muss aktiviert sein (S.146)
und Sie müssen einen elektronischen
Schlüssel bei sich haben.
1Stellen Sie sich, während Sie einen
elektronischen Schlüssel bei sich tragen, in den Erfassungsbereich
des intelligenten Zugangs- und
Startsystems und halten Sie einen
Abstand von ca. 30 bis 50 cm zum
Heckstoßfänger ein.
Kicksensor
Erfassungsbereich der Komforthec-
kklappe
Erfassungsbereich des intelligen-
ten Zugangs- und Startsystems
(S.208)
2Führen Sie einen Kickvorgang
durch, indem Sie Ihren Fuß an den
Heckstoßfänger heranführen, bis er
sich ca. 10 cm von diesem entfernt
befindet, und dann wieder wegzie-
hen.
Führen Sie den gesamten Kickvorgang
innerhalb von 1 Sekunde durch.
Die Heckklappe wird erst betätigt, wenn kein
Fuß mehr unter dem Heckstoßfänger erfasst
wird.
Betätigen Sie die Komfortheckklappe, ohne
den Heckstoßfänger mit dem Fuß zu berüh-
ren.
Wenn sich ein anderer elektronischer
Schlüssel im Innenraum oder Gepäckraum
befindet, dauert es u. U. etwas länger als
üblich, bis der gewünschte Vorgang ausge-
A
A
B
C

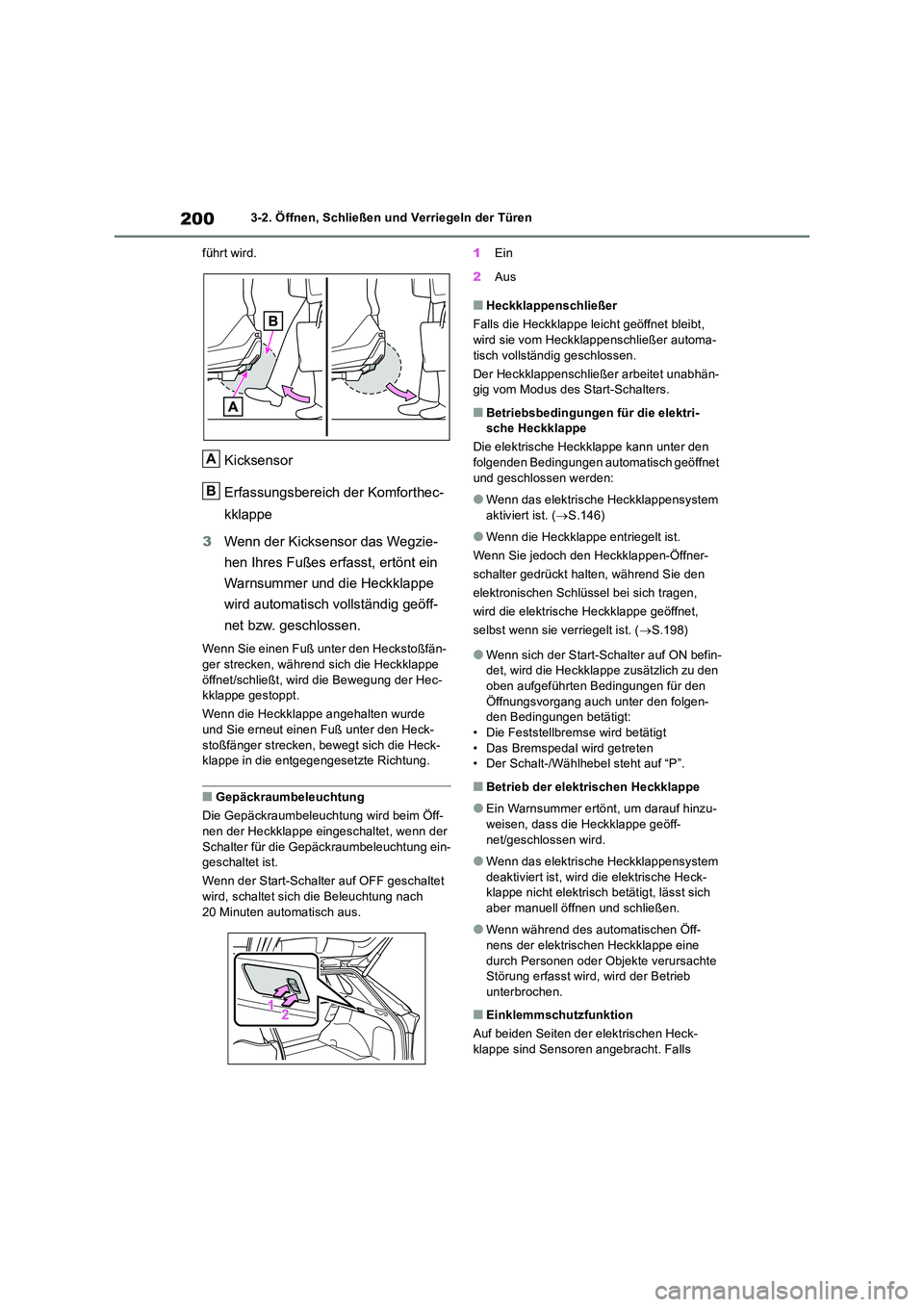

2003-2. Öffnen, Schließen und Verriegeln der Türen
führt wird.
Kicksensor
Erfassungsbereich der Komforthec-
kklappe
3 Wenn der Kicksensor das Wegzie-
hen Ihres Fußes erfasst, ertönt ein
Warnsummer und die Heckklappe
wird automatisch vollständig geöff-
net bzw. geschlossen.
Wenn Sie einen Fuß unter den Heckstoßfän-
ger strecken, während sich die Heckklappe öffnet/schließt, wird die Bewegung der Hec-kklappe gestoppt.
Wenn die Heckklappe angehalten wurde
und Sie erneut einen Fuß unter den Heck- stoßfänger strecken, bewegt sich die Heck-klappe in die entgegengesetzte Richtung.
■Gepäckraumbeleuchtung
Die Gepäckraumbeleuchtung wird beim Öff- nen der Heckklappe eingeschaltet, wenn der
Schalter für die Gepäckraumbeleuchtung ein- geschaltet ist.
Wenn der Start-Schalter auf OFF geschaltet wird, schaltet sich die Beleuchtung nach
20 Minuten automatisch aus.
1 Ein
2 Aus
■Heckklappenschließer
Falls die Heckklappe leicht geöffnet bleibt, wird sie vom Heckklappenschließer automa-
tisch vollständig geschlossen.
Der Heckklappenschließer arbeitet unabhän- gig vom Modus des Start-Schalters.
■Betriebsbedingungen für die elektri-sche Heckklappe
Die elektrische Heckklappe kann unter den
folgenden Bedingungen automatisch geöffnet und geschlossen werden:
●Wenn das elektrische Heckklappensystem aktiviert ist. ( S.146)
●Wenn die Heckklappe entriegelt ist.
Wenn Sie jedoch den Heckklappen-Öffner-
schalter gedrückt halten, während Sie den
elektronischen Schlüssel bei sich tragen,
wird die elektrische Heckklappe geöffnet,
selbst wenn sie verriegelt ist. ( S.198)
●Wenn sich der Start-Schalter auf ON befin- det, wird die Heckklappe zusätzlich zu den
oben aufgeführten Bedingungen für den Öffnungsvorgang auch unter den folgen-den Bedingungen betätigt:
• Die Feststellbremse wird betätigt • Das Bremspedal wird getreten• Der Schalt-/Wählhebel steht auf “P”.
■Betrieb der elektrischen Heckklappe
●Ein Warnsummer ertönt, um darauf hinzu-weisen, dass die Heckklappe geöff-
net/geschlossen wird.
●Wenn das elektrische Heckklappensystem
deaktiviert ist, wird die elektrische Heck- klappe nicht elektrisch betätigt, lässt sich aber manuell öffnen und schließen.
●Wenn während des automatischen Öff-nens der elektrischen Heckklappe eine
durch Personen oder Objekte verursachte Störung erfasst wird, wird der Betrieb unterbrochen.
■Einklemmschutzfunktion
Auf beiden Seiten der elektrischen Heck-
klappe sind Sensoren angebracht. Falls
A
B
