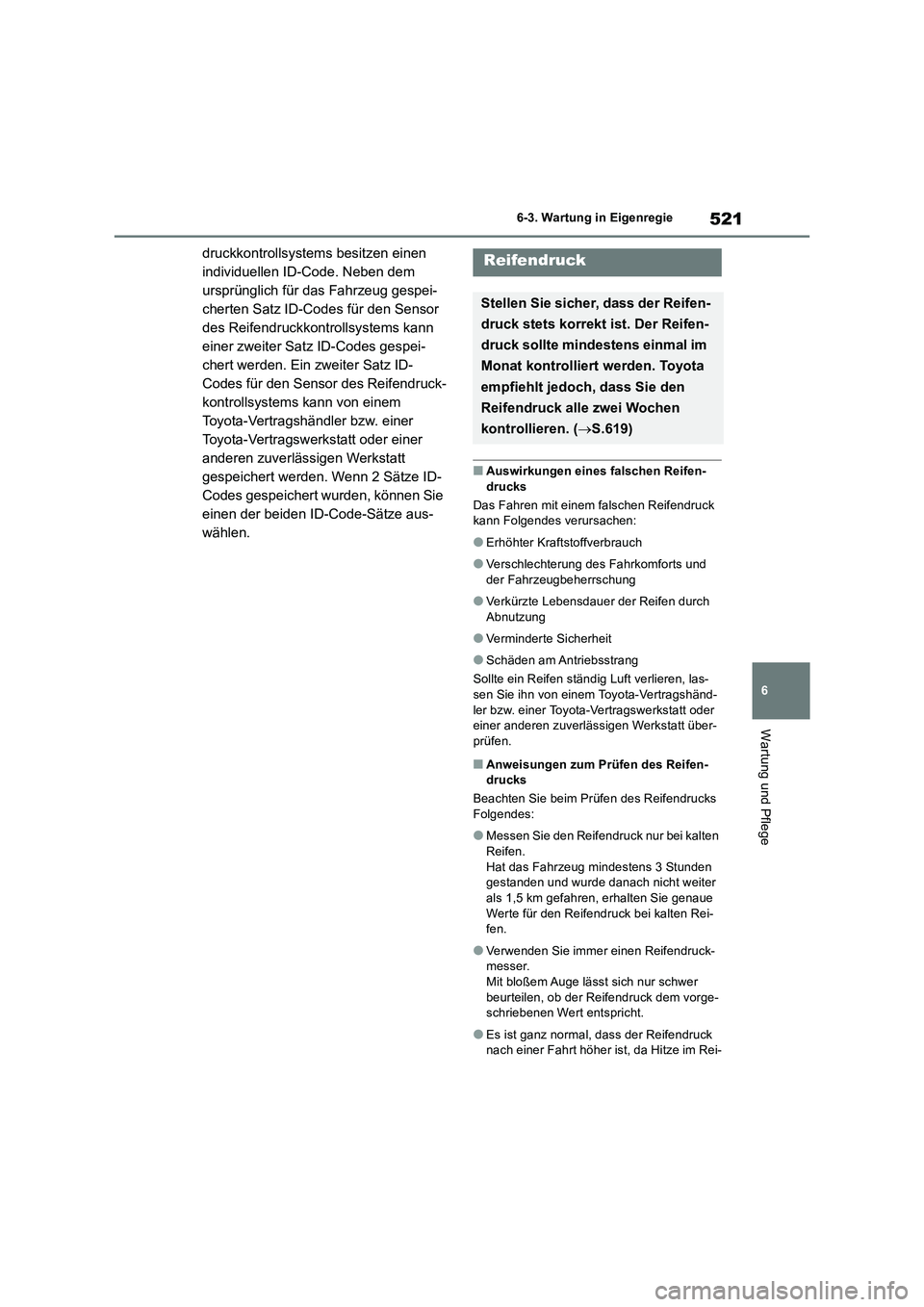

521
6 6-3. Wartung in Eigenregie
Wartung und Pflege
druckkontrollsystems besitzen einen
individuellen ID-Code. Neben dem
ursprünglich für das Fahrzeug gespei-
cherten Satz ID-Codes für den Sensor
des Reifendruckkontrollsystems kann
einer zweiter Satz ID-Codes gespei-
chert werden. Ein zweiter Satz ID-
Codes für den Sensor des Reifendruck-
kontrollsystems kann von einem
Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer
anderen zuverlässigen Werkstatt
gespeichert werden. Wenn 2 Sätze ID-
Codes gespeichert wurden, können Sie
einen der beiden ID-Code-Sätze aus-
wählen.
■Auswirkungen eines falschen Reifen-
drucks
Das Fahren mit einem falschen Reifendruck
kann Folgendes verursachen:
●Erhöhter Kraftstoffverbrauch
●Verschlechterung des Fahrkomforts und
der Fahrzeugbeherrschung
●Verkürzte Lebensdauer der Reifen durch
Abnutzung
●Verminderte Sicherheit
●Schäden am Antriebsstrang
Sollte ein Reifen ständig Luft verlieren, las-
sen Sie ihn von einem Toyota-Vertragshänd-
ler bzw. einer Toyota-Vertragswerkstatt oder
einer anderen zuverlässigen Werkstatt über-
prüfen.
■Anweisungen zum Prüfen des Reifen-
drucks
Beachten Sie beim Prüfen des Reifendrucks
Folgendes:
●Messen Sie den Reifendruck nur bei kalten
Reifen.
Hat das Fahrzeug mindestens 3 Stunden
gestanden und wurde danach nicht weiter
als 1,5 km gefahren, erhalten Sie genaue
Werte für den Reifendruck bei kalten Rei-
fen.
●Verwenden Sie immer einen Reifendruck-
messer.
Mit bloßem Auge lässt sich nur schwer
beurteilen, ob der Reifendruck dem vorge-
schriebenen Wert entspricht.
●Es ist ganz normal, dass der Reifendruck
nach einer Fahrt höher ist, da Hitze im Rei-
Reifendruck
Stellen Sie sicher, dass der Reifen-
druck stets korrekt ist. Der Reifen-
druck sollte mindestens einmal im
Monat kontrolliert werden. Toyota
empfiehlt jedoch, dass Sie den
Reifendruck alle zwei Wochen
kontrollieren. (S.619)

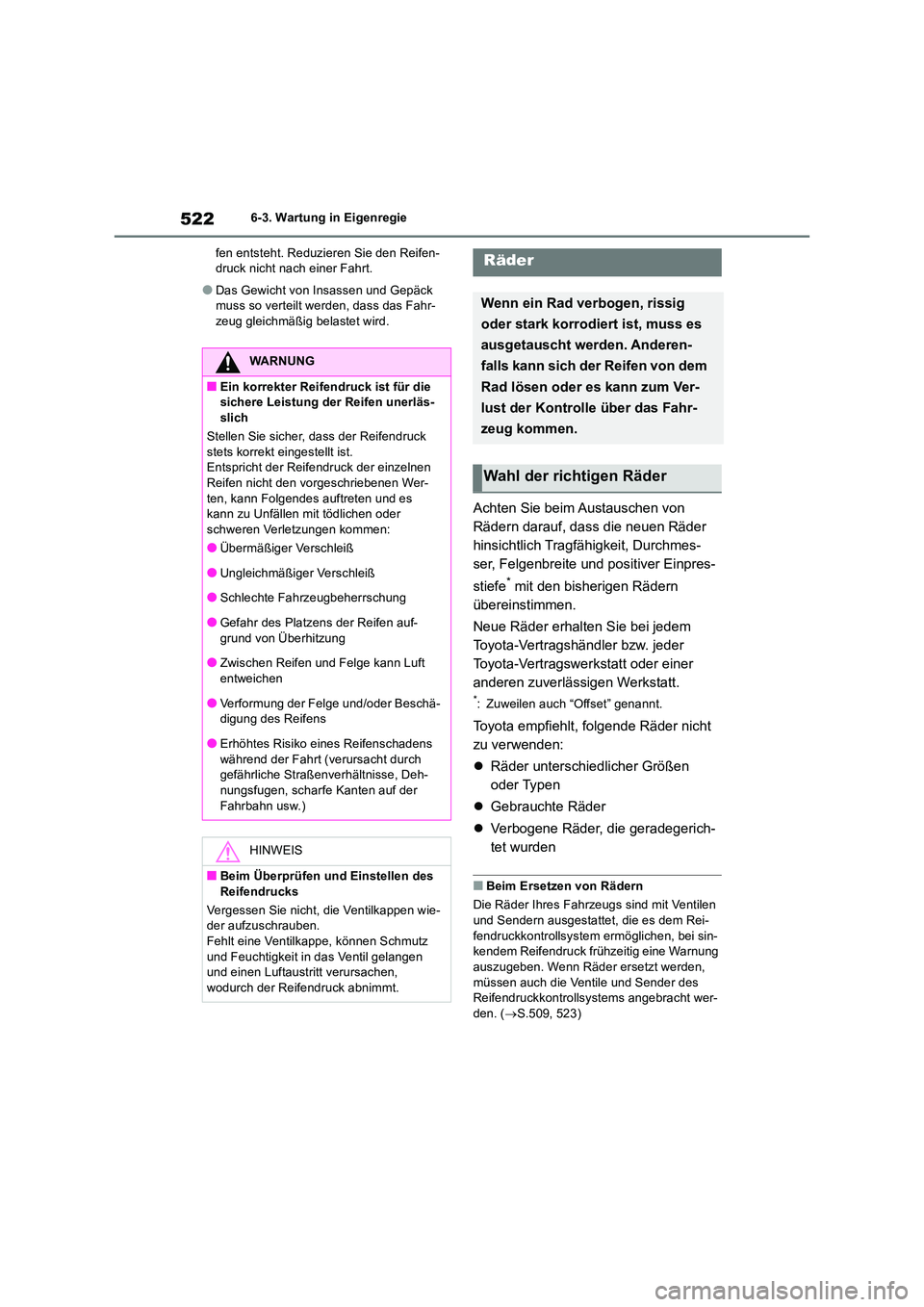

5226-3. Wartung in Eigenregie
fen entsteht. Reduzieren Sie den Reifen- druck nicht nach einer Fahrt.
●Das Gewicht von Insassen und Gepäck muss so verteilt werden, dass das Fahr-zeug gleichmäßig belastet wird.
Achten Sie beim Austauschen von
Rädern darauf, dass die neuen Räder
hinsichtlich Tragfähigkeit, Durchmes-
ser, Felgenbreite und positiver Einpres-
stiefe* mit den bisherigen Rädern
übereinstimmen.
Neue Räder erhalten Sie bei jedem
Toyota-Vertragshändler bzw. jeder
Toyota-Vertragswerkstatt oder einer
anderen zuverlässigen Werkstatt.
*: Zuweilen auch “Offset” genannt.
Toyota empfiehlt, folgende Räder nicht
zu verwenden:
 Räder unterschiedlicher Größen
oder Typen
 Gebrauchte Räder
 Verbogene Räder, die geradegerich-
tet wurden
■Beim Ersetzen von Rädern
Die Räder Ihres Fahrzeugs sind mit Ventilen und Sendern ausgestattet, die es dem Rei-
fendruckkontrollsystem ermöglichen, bei sin- kendem Reifendruck frühzeitig eine Warnung auszugeben. Wenn Räder ersetzt werden,
müssen auch die Ventile und Sender des Reifendruckkontrollsystems angebracht wer-den. ( S.509, 523)
WARNUNG
■Ein korrekter Reifendruck ist für die sichere Leistung der Reifen unerläs-slich
Stellen Sie sicher, dass der Reifendruck
stets korrekt eingestellt ist. Entspricht der Reifendruck der einzelnen Reifen nicht den vorgeschriebenen Wer-
ten, kann Folgendes auftreten und es kann zu Unfällen mit tödlichen oder schweren Verletzungen kommen:
●Übermäßiger Verschleiß
●Ungleichmäßiger Verschleiß
●Schlechte Fahrzeugbeherrschung
●Gefahr des Platzens der Reifen auf-
grund von Überhitzung
●Zwischen Reifen und Felge kann Luft entweichen
●Verformung der Felge und/oder Beschä-digung des Reifens
●Erhöhtes Risiko ei nes Reifenschadens während der Fahrt (verursacht durch gefährliche Straßenverhältnisse, Deh-
nungsfugen, scharfe Kanten auf der Fahrbahn usw.)
HINWEIS
■Beim Überprüfen und Einstellen des
Reifendrucks
Vergessen Sie nicht, die Ventilkappen wie- der aufzuschrauben.Fehlt eine Ventilkappe, können Schmutz
und Feuchtigkeit in das Ventil gelangen und einen Luftaustritt verursachen, wodurch der Reifendruck abnimmt.
Räder
Wenn ein Rad verbogen, rissig
oder stark korrodiert ist, muss es
ausgetauscht werden. Anderen-
falls kann sich der Reifen von dem
Rad lösen oder es kann zum Ver-
lust der Kontrolle über das Fahr-
zeug kommen.
Wahl der richtigen Räder

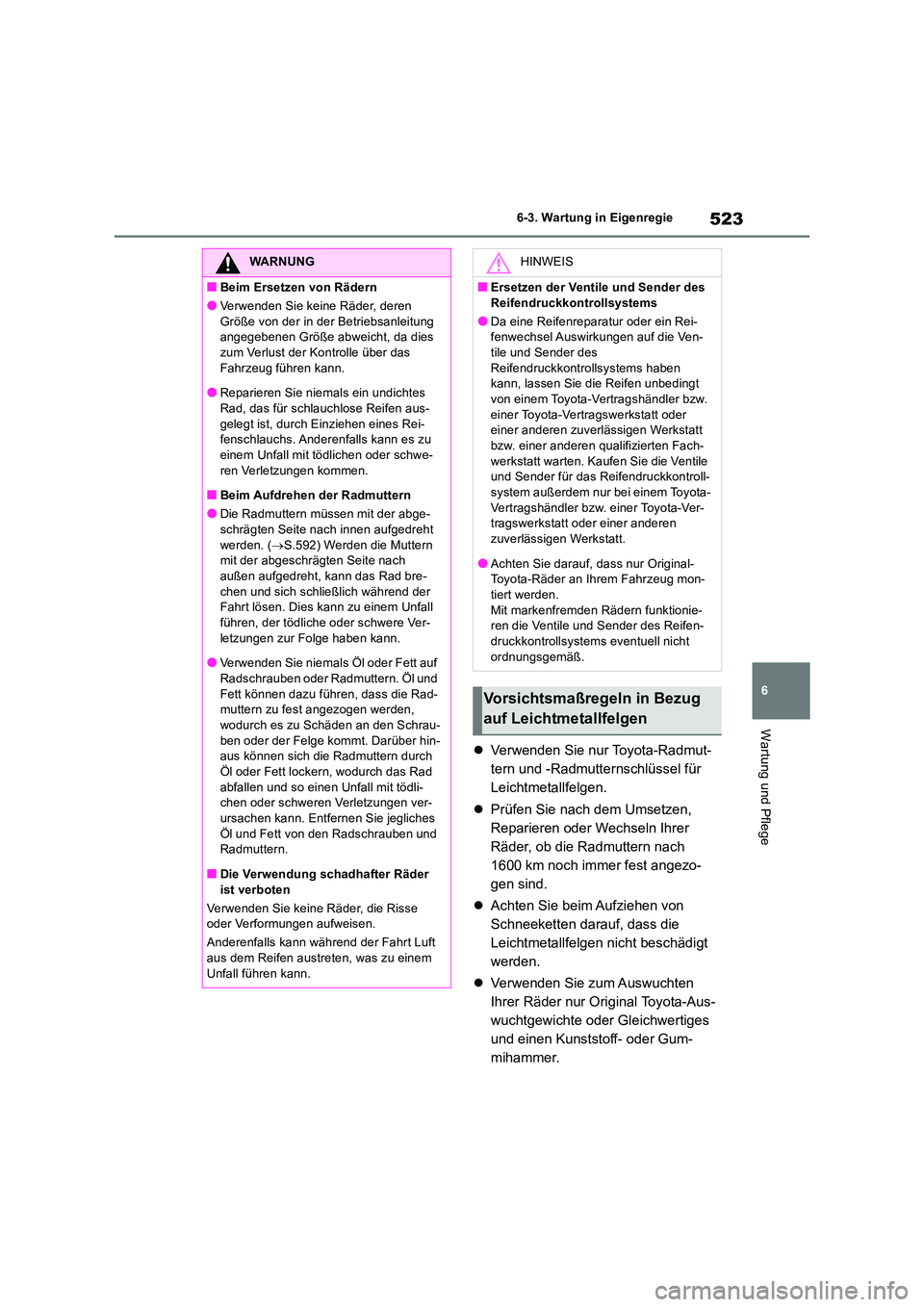

523
6
6-3. Wartung in Eigenregie
Wartung und Pflege
 Verwenden Sie nur Toyota-Radmut-
tern und -Radmutternschlüssel für
Leichtmetallfelgen.
 Prüfen Sie nach dem Umsetzen,
Reparieren oder Wechseln Ihrer
Räder, ob die Radmuttern nach
1600 km noch immer fest angezo-
gen sind.
 Achten Sie beim Aufziehen von
Schneeketten darauf, dass die
Leichtmetallfelgen nicht beschädigt
werden.
 Verwenden Sie zum Auswuchten
Ihrer Räder nur Original Toyota-Aus-
wuchtgewichte oder Gleichwertiges
und einen Kunststoff- oder Gum-
mihammer.
WARNUNG
■Beim Ersetzen von Rädern
●Verwenden Sie keine Räder, deren
Größe von der in der Betriebsanleitung angegebenen Größe abweicht, da dies zum Verlust der Kontrolle über das
Fahrzeug führen kann.
●Reparieren Sie niemals ein undichtes Rad, das für schlauchlose Reifen aus-
gelegt ist, durch Einziehen eines Rei- fenschlauchs. Anderenf alls kann es zu einem Unfall mit tödlichen oder schwe-
ren Verletzungen kommen.
■Beim Aufdrehen der Radmuttern
●Die Radmuttern müssen mit der abge- schrägten Seite nach innen aufgedreht
werden. ( S.592) Werden die Muttern mit der abgeschrägten Seite nach außen aufgedreht, kann das Rad bre-
chen und sich schließlich während der Fahrt lösen. Dies kann zu einem Unfall führen, der tödliche oder schwere Ver-
letzungen zur Folge haben kann.
●Verwenden Sie niemals Öl oder Fett auf Radschrauben oder Radmuttern. Öl und
Fett können dazu führen, dass die Rad- muttern zu fest angezogen werden,
wodurch es zu Schäden an den Schrau- ben oder der Felge kommt. Darüber hin-aus können sich die Radmuttern durch
Öl oder Fett lockern, wodurch das Rad abfallen und so einen Unfall mit tödli-chen oder schweren Verletzungen ver-
ursachen kann. Entfernen Sie jegliches Öl und Fett von den Radschrauben und Radmuttern.
■Die Verwendung schadhafter Räder ist verboten
Verwenden Sie keine Räder, die Risse oder Verformungen aufweisen.
Anderenfalls kann währ end der Fahrt Luft
aus dem Reifen austreten, was zu einem Unfall führen kann.
HINWEIS
■Ersetzen der Ventile und Sender des
Reifendruckkontrollsystems
●Da eine Reifenreparatur oder ein Rei- fenwechsel Auswirkungen auf die Ven-tile und Sender des
Reifendruckkontrollsystems haben kann, lassen Sie die Reifen unbedingt von einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt bzw. einer anderen qualifizierten Fach-
werkstatt warten. Kaufen Sie die Ventile und Sender für das Reifendruckkontroll-system außerdem nur bei einem Toyota-
Vertragshändler bzw. einer Toyota-Ver- tragswerkstatt oder einer anderen zuverlässigen Werkstatt.
●Achten Sie darauf, dass nur Original-Toyota-Räder an Ihrem Fahrzeug mon-tiert werden.
Mit markenfremden Rädern funktionie- ren die Ventile und Sender des Reifen-druckkontrollsystems eventuell nicht
ordnungsgemäß.
Vorsichtsmaßregeln in Bezug
auf Leichtmetallfelgen

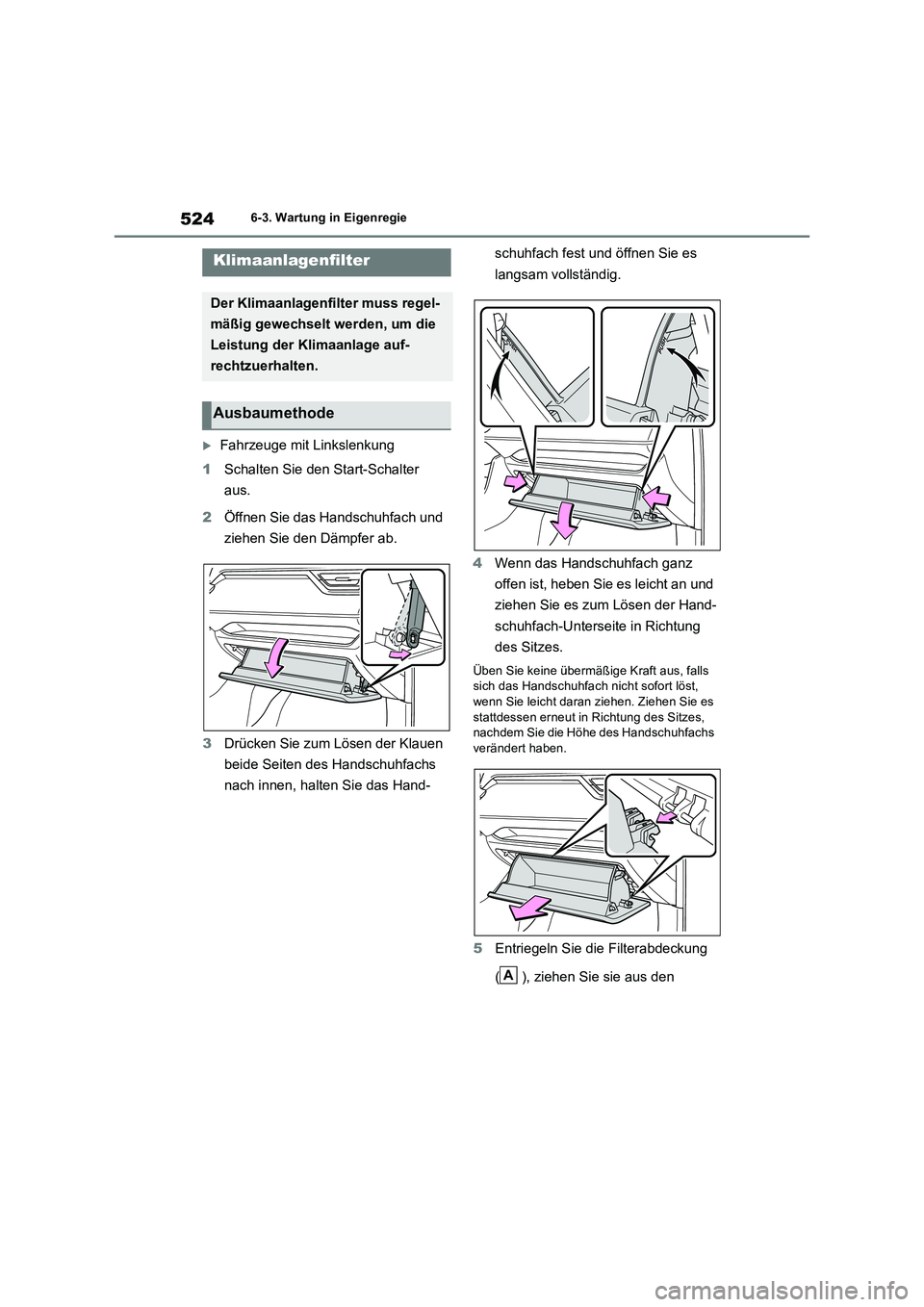

5246-3. Wartung in Eigenregie
Fahrzeuge mit Linkslenkung
1Schalten Sie den Start-Schalter
aus.
2Öffnen Sie das Handschuhfach und
ziehen Sie den Dämpfer ab.
3Drücken Sie zum Lösen der Klauen
beide Seiten des Handschuhfachs
nach innen, halten Sie das Hand-schuhfach fest und öffnen Sie es
langsam vollständig.
4Wenn das Handschuhfach ganz
offen ist, heben Sie es leicht an und
ziehen Sie es zum Lösen der Hand-
schuhfach-Unterseite in Richtung
des Sitzes.
Üben Sie keine übermäßige Kraft aus, falls
sich das Handschuhfach nicht sofort löst,
wenn Sie leicht daran ziehen. Ziehen Sie es
stattdessen erneut in Richtung des Sitzes,
nachdem Sie die Höhe des Handschuhfachs
verändert haben.
5Entriegeln Sie die Filterabdeckung
( ), ziehen Sie sie aus den
Klimaanlagenfilter
Der Klimaanlagenfilter muss regel-
mäßig gewechselt werden, um die
Leistung der Klimaanlage auf-
rechtzuerhalten.
Ausbaumethode
A

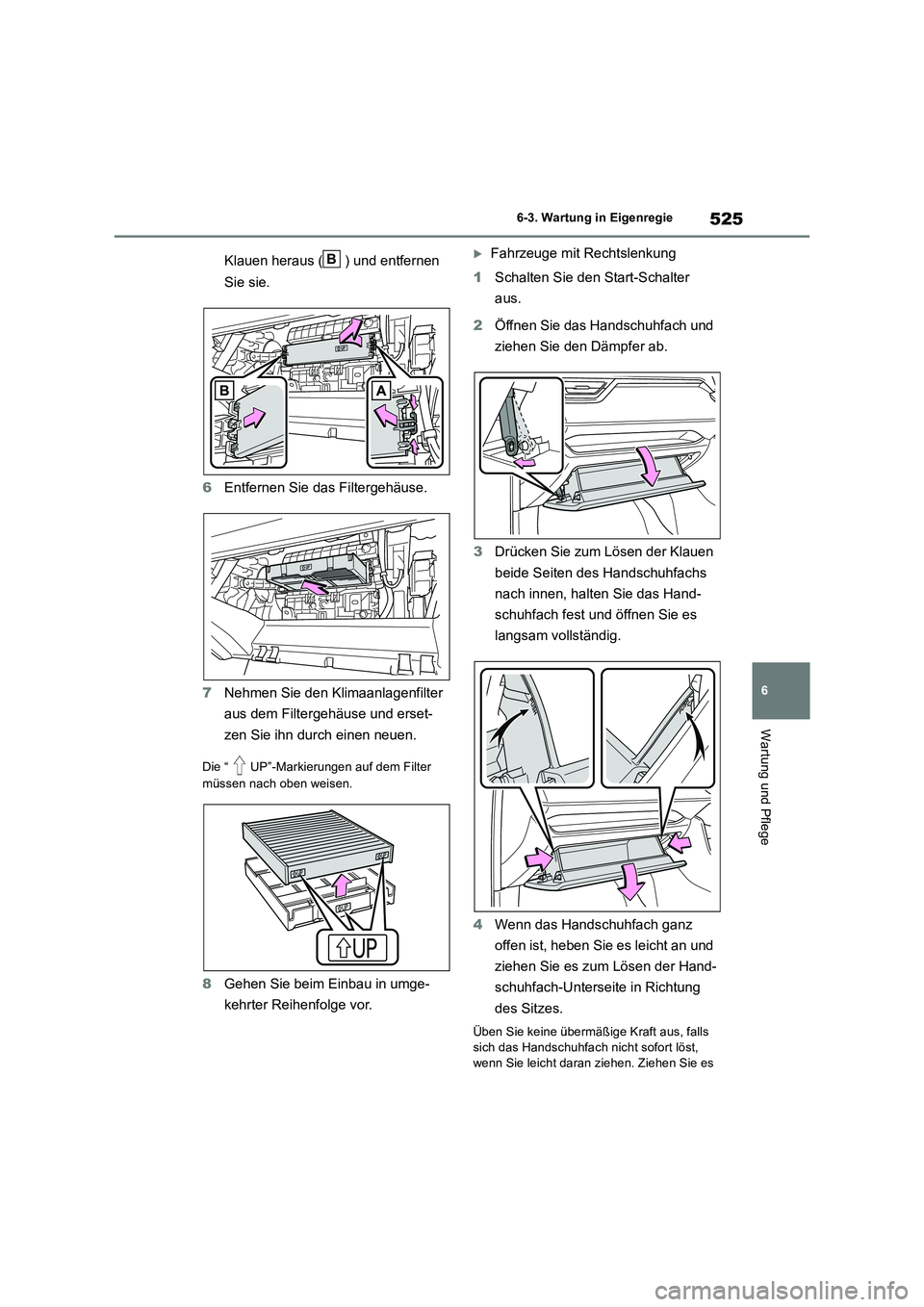

525
6
6-3. Wartung in Eigenregie
Wartung und Pflege
Klauen heraus ( ) und entfernen
Sie sie.
6 Entfernen Sie das Filtergehäuse.
7 Nehmen Sie den Klimaanlagenfilter
aus dem Filtergehäuse und erset-
zen Sie ihn durch einen neuen.
Die “ UP”-Markierungen auf dem Filter
müssen nach oben weisen.
8 Gehen Sie beim Einbau in umge-
kehrter Reihenfolge vor.
Fahrzeuge mit Rechtslenkung
1 Schalten Sie den Start-Schalter
aus.
2 Öffnen Sie das Handschuhfach und
ziehen Sie den Dämpfer ab.
3 Drücken Sie zum Lösen der Klauen
beide Seiten des Handschuhfachs
nach innen, halten Sie das Hand-
schuhfach fest und öffnen Sie es
langsam vollständig.
4 Wenn das Handschuhfach ganz
offen ist, heben Sie es leicht an und
ziehen Sie es zum Lösen der Hand-
schuhfach-Unterseite in Richtung
des Sitzes.
Üben Sie keine übermäßige Kraft aus, falls
sich das Handschuhfach nicht sofort löst, wenn Sie leicht daran ziehen. Ziehen Sie es
B

5266-3. Wartung in Eigenregie
stattdessen erneut in Richtung des Sitzes, nachdem Sie die Höhe des Handschuhfachs verändert haben.
5 Entriegeln Sie die Filterabdeckung
( ), ziehen Sie sie aus den
Klauen heraus ( ) und entfernen
Sie sie.
6 Entfernen Sie das Filtergehäuse.
7 Entfernen Sie den Klimaanlagenfil-
ter und ersetzen Sie ihn durch einen
neuen Filter.
Die “ UP”-Markierungen auf dem Filter
müssen nach oben weisen.
8 Gehen Sie beim Einbau in umge-
kehrter Reihenfolge vor.
■Prüfintervall
Prüfen und ersetzen Sie den Klimaanlagenfil- ter gemäß dem Wartungsplan. In staubigen
Gegenden oder Gegenden mit starkem Ver- kehrsaufkommen kann ein Austausch früher notwendig sein. (Informationen zum War-
tungsplan finden Sie im “Toyota-Kunden- dienstheft” oder “Toyota-Garantieheft”.)
■Wenn der Luftstrom aus den Auslässen deutlich abnimmt
Der Filter könnte verstopft sein. Überprüfen
Sie den Filter und ersetzen Sie ihn, falls nötig.
A
B
HINWEIS
■Bei Verwendung der Klimaanlage
Stellen Sie sicher, dass immer ein Filter
installiert ist.
Wird die Klimaanlage ohne Filter betrie- ben, kann sie beschädigt werden.
■Beim Entfernen des Handschuhfachs
Gehen Sie zum Entfernen des Hand-
schuhfachs stets wie beschrieben vor ( S.524). Wird das beschriebene Verfah- ren beim Entfernen des Handschuhfachs
nicht eingehalten, kann das Scharnier des Handschuhfachs beschädigt werden.

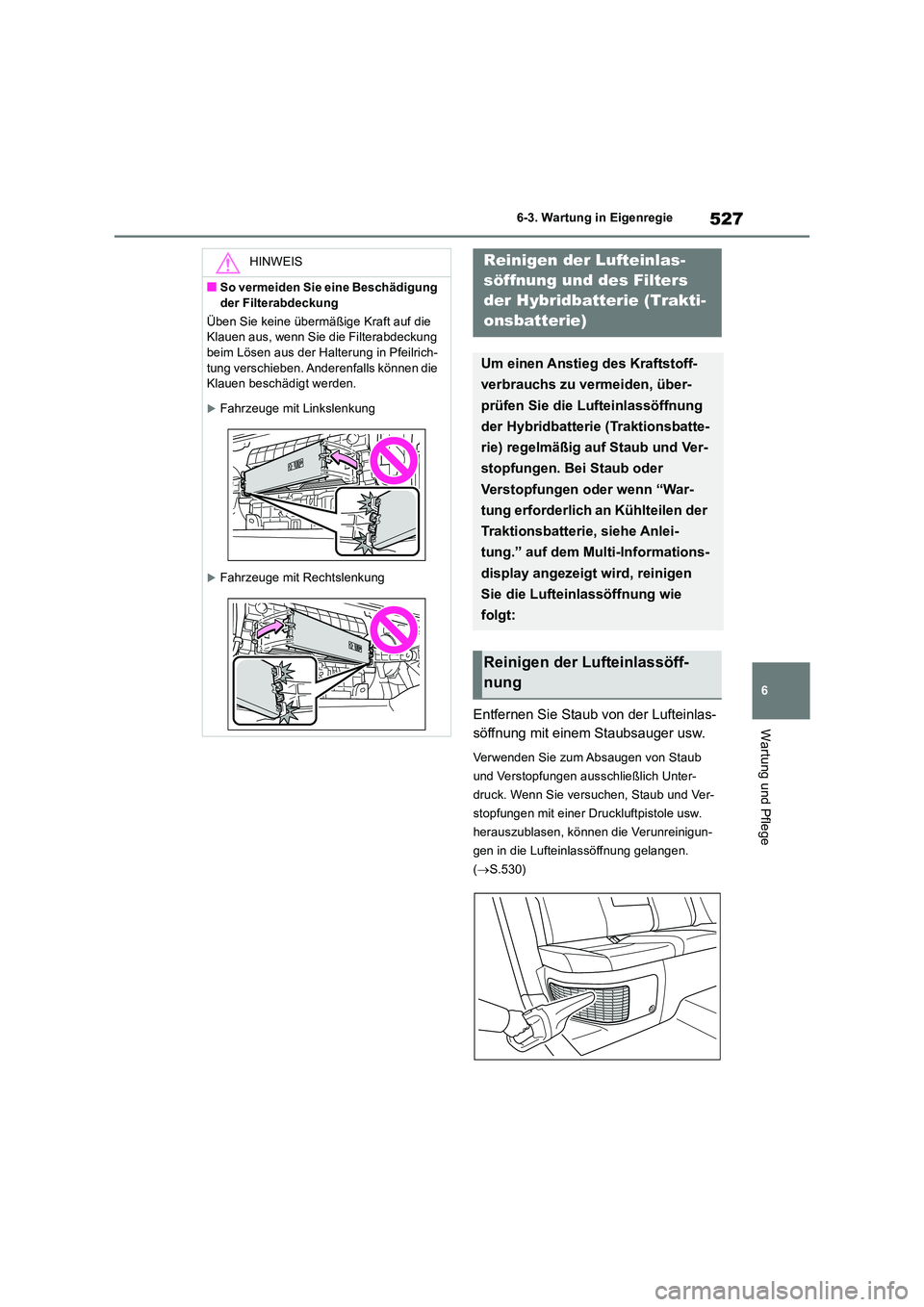

527
6
6-3. Wartung in Eigenregie
Wartung und PflegeEntfernen Sie Staub von der Lufteinlas-
söffnung mit einem Staubsauger usw.
Verwenden Sie zum Absaugen von Staub
und Verstopfungen ausschließlich Unter-
druck. Wenn Sie versuchen, Staub und Ver-
stopfungen mit einer Druckluftpistole usw.
herauszublasen, können die Verunreinigun-
gen in die Lufteinlassöffnung gelangen.
( S.530)
HINWEIS
■So vermeiden Sie eine Beschädigung
der Filterabdeckung
Üben Sie keine übermäßige Kraft auf die Klauen aus, wenn Sie die Filterabdeckung beim Lösen aus der Halt erung in Pfeilrich-
tung verschieben. Anderenfalls können die Klauen beschädigt werden.
Fahrzeuge mit Linkslenkung
Fahrzeuge mit Rechtslenkung
Reinigen der Lufteinlas-
söffnung und des Filters
der Hybridbatterie (Trakti-
onsbatterie)
Um einen Anstieg des Kraftstoff-
verbrauchs zu vermeiden, über-
prüfen Sie die Lufteinlassöffnung
der Hybridbatterie (Traktionsbatte-
rie) regelmäßig auf Staub und Ver-
stopfungen. Bei Staub oder
Verstopfungen oder wenn “War-
tung erforderlich an Kühlteilen der
Traktionsbatterie, siehe Anlei-
tung.” auf dem Multi-Informations-
display angezeigt wird, reinigen
Sie die Lufteinlassöffnung wie
folgt:
Reinigen der Lufteinlassöff-
nung

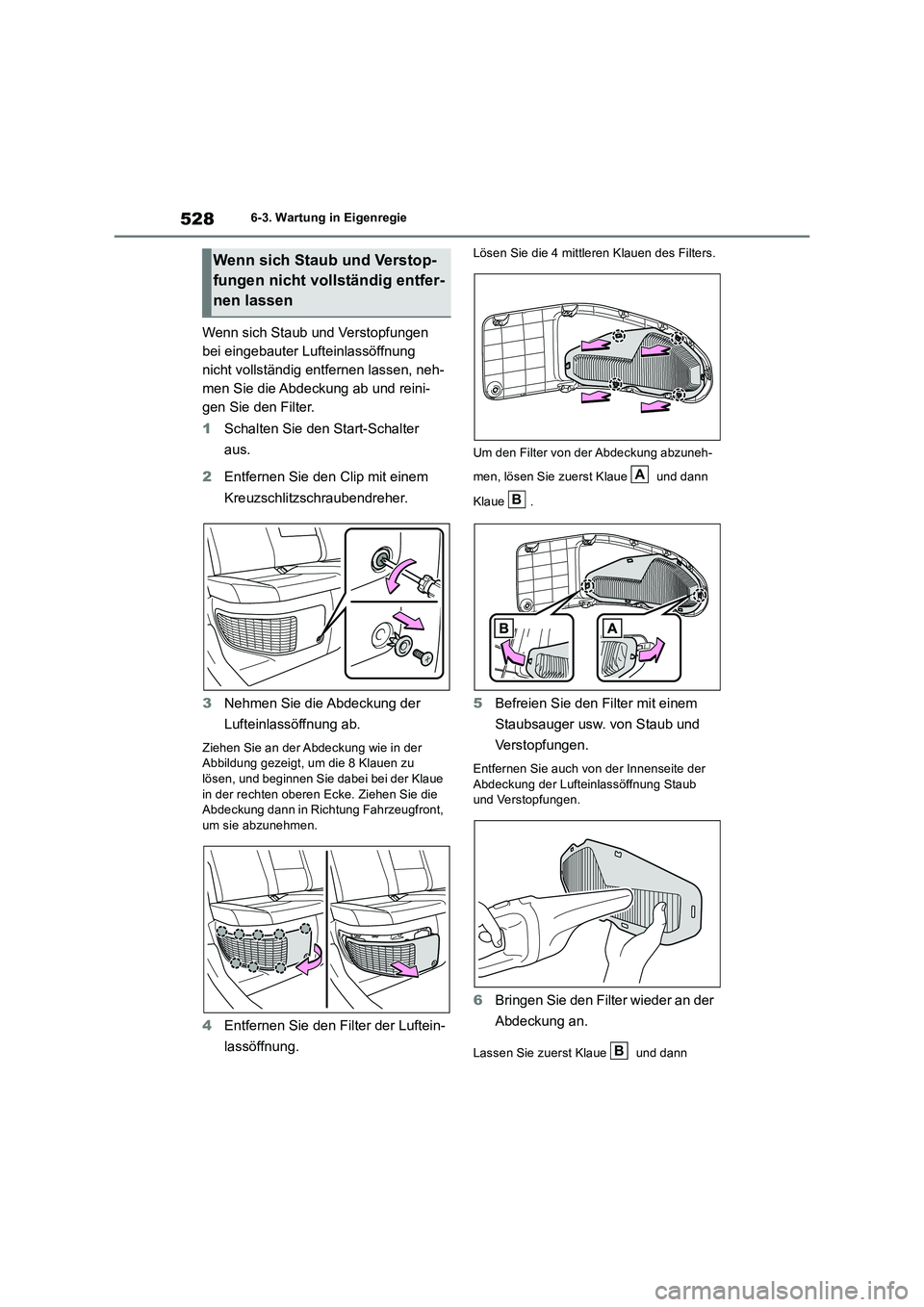

5286-3. Wartung in Eigenregie
Wenn sich Staub und Verstopfungen
bei eingebauter Lufteinlassöffnung
nicht vollständig entfernen lassen, neh-
men Sie die Abdeckung ab und reini-
gen Sie den Filter.
1Schalten Sie den Start-Schalter
aus.
2Entfernen Sie den Clip mit einem
Kreuzschlitzschraubendreher.
3Nehmen Sie die Abdeckung der
Lufteinlassöffnung ab.
Ziehen Sie an der Abdeckung wie in der
Abbildung gezeigt, um die 8 Klauen zu
lösen, und beginnen Sie dabei bei der Klaue
in der rechten oberen Ecke. Ziehen Sie die
Abdeckung dann in Richtung Fahrzeugfront,
um sie abzunehmen.
4Entfernen Sie den Filter der Luftein-
lassöffnung.
Lösen Sie die 4 mittleren Klauen des Filters.
Um den Filter von der Abdeckung abzuneh-
men, lösen Sie zuerst Klaue und dann
Klaue .
5Befreien Sie den Filter mit einem
Staubsauger usw. von Staub und
Verstopfungen.
Entfernen Sie auch von der Innenseite der
Abdeckung der Lufteinlassöffnung Staub
und Verstopfungen.
6Bringen Sie den Filter wieder an der
Abdeckung an.
Lassen Sie zuerst Klaue und dann
Wenn sich Staub und Verstop-
fungen nicht vollständig entfer-
nen lassen
A
B
B
