2019 TOYOTA RAV4 Betriebsanleitungen (in German)

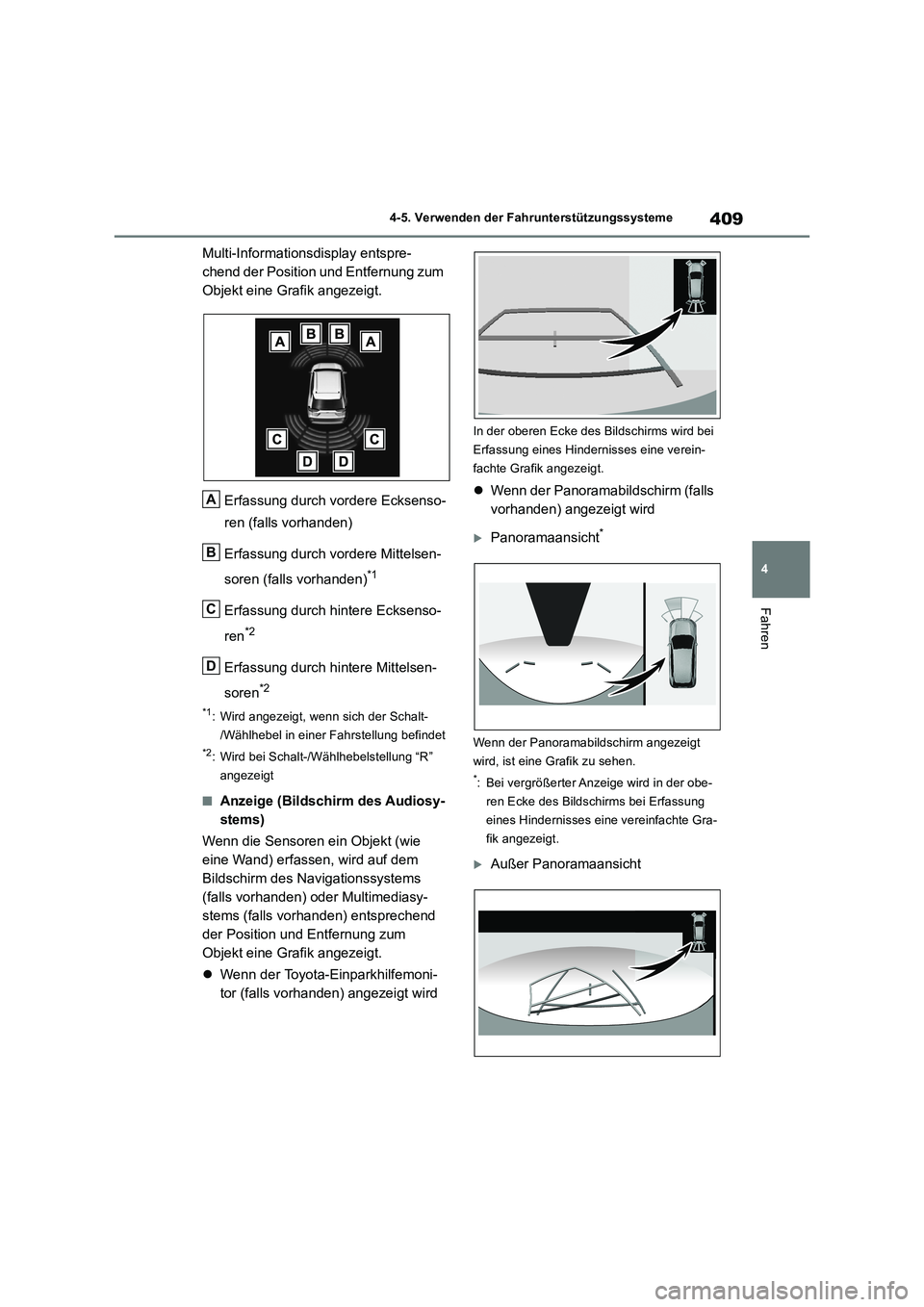

409
4 4-5. Verwenden der Fahrunterstützungssysteme
Fahren
Multi-Informationsdisplay entspre-
chend der Position und Entfernung zum
Objekt eine Grafik angezeigt.
Erfassung durch vordere Ecksenso-
ren (falls vorhanden)
Erfassung durch vordere Mittelsen-
soren (falls vorhanden)
*1
Erfassung durch hintere Ecksenso-
ren
*2
Erfassung durch hintere Mittelsen-
soren
*2
*1: Wird angezeigt, wenn sich der Schalt-
/Wählhebel in einer Fahrstellung befindet
*2: Wird bei Schalt-/Wählhebelstellung “R”
angezeigt
■Anzeige (Bildschirm des Audiosy-
stems)
Wenn die Sensoren ein Objekt (wie
eine Wand) erfassen, wird auf dem
Bildschirm des Navigationssystems
(falls vorhanden) oder Multimediasy-
stems (falls vorhanden) entsprechend
der Position und Entfernung zum
Objekt eine Grafik angezeigt.
Wenn der Toyota-Einparkhilfemoni-
tor (falls vorhanden) angezeigt wird
In der oberen Ecke des Bildschirms wird bei
Erfassung eines Hindernisses eine verein-
fachte Grafik angezeigt.
Wenn der Panoramabildschirm (falls
vorhanden) angezeigt wird
Panoramaansicht*
Wenn der Panoramabildschirm angezeigt
wird, ist eine Grafik zu sehen.
*: Bei vergrößerter Anzeige wird in der obe-
ren Ecke des Bildschirms bei Erfassung
eines Hindernisses eine vereinfachte Gra-
fik angezeigt.
Außer Panoramaansicht
A
B
C
D

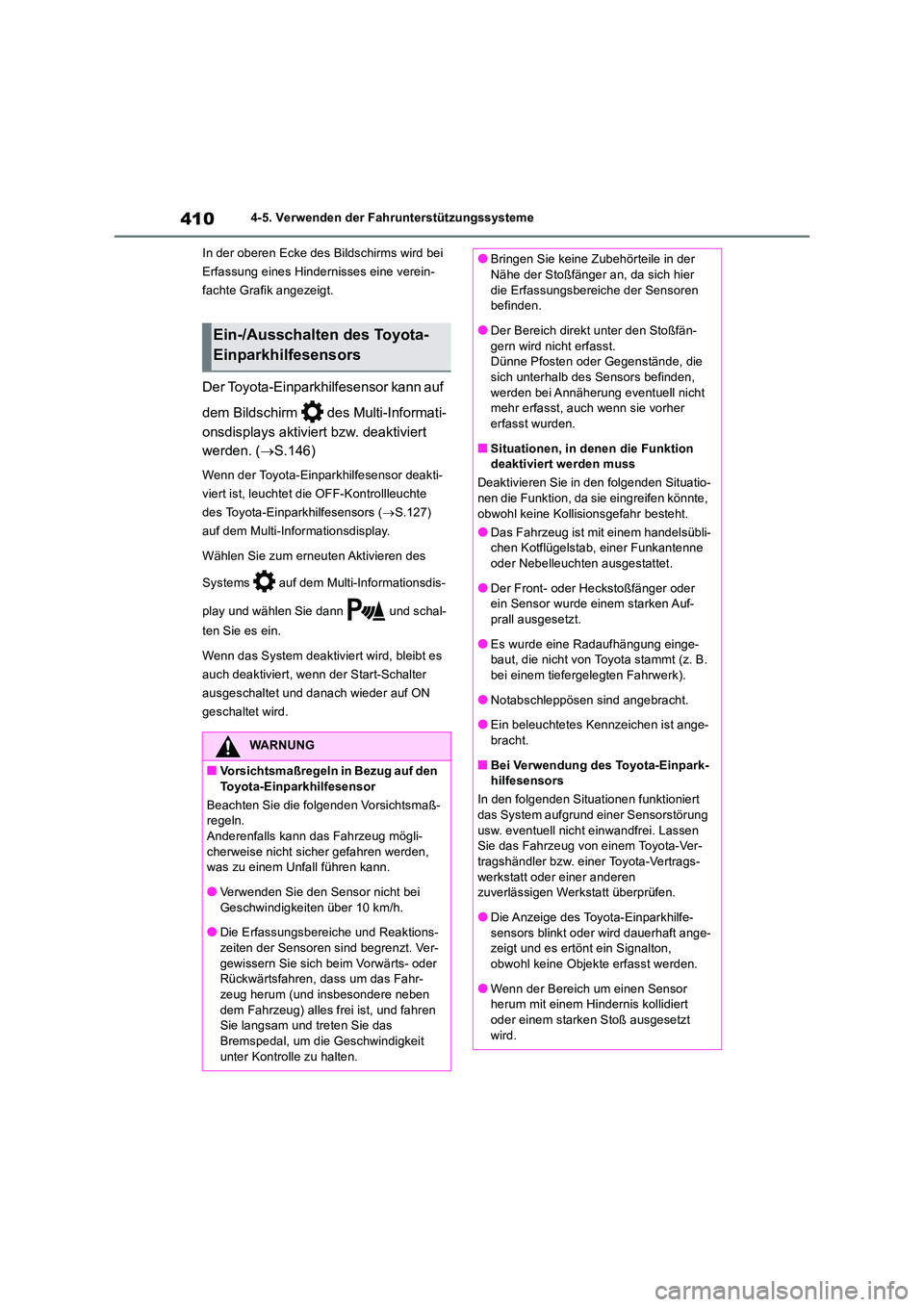

4104-5. Verwenden der Fahrunterstützungssysteme
In der oberen Ecke des Bildschirms wird bei
Erfassung eines Hindernisses eine verein-
fachte Grafik angezeigt.
Der Toyota-Einparkhilfesensor kann auf
dem Bildschirm des Multi-Informati-
onsdisplays aktiviert bzw. deaktiviert
werden. ( S.146)
Wenn der Toyota-Einparkhilfesensor deakti-
viert ist, leuchtet die OFF-Kontrollleuchte
des Toyota-Einparkhilfesensors ( S.127)
auf dem Multi-Informationsdisplay.
Wählen Sie zum erneuten Aktivieren des
Systems auf dem Multi-Informationsdis-
play und wählen Sie dann und schal-
ten Sie es ein.
Wenn das System deaktiviert wird, bleibt es
auch deaktiviert, wenn der Start-Schalter
ausgeschaltet und danach wieder auf ON
geschaltet wird.
Ein-/Ausschalten des Toyota-
Einparkhilfesensors
WARNUNG
■Vorsichtsmaßregeln in Bezug auf den Toyota-Einparkhilfesensor
Beachten Sie die folgenden Vorsichtsmaß- regeln.
Anderenfalls kann das Fahrzeug mögli- cherweise nicht sicher gefahren werden, was zu einem Unfall führen kann.
●Verwenden Sie den Sensor nicht bei Geschwindigkeiten über 10 km/h.
●Die Erfassungsbereiche und Reaktions-
zeiten der Sensoren sind begrenzt. Ver- gewissern Sie sich beim Vorwärts- oder Rückwärtsfahren, dass um das Fahr-
zeug herum (und in sbesondere neben dem Fahrzeug) alles frei ist, und fahren Sie langsam und treten Sie das
Bremspedal, um die Geschwindigkeit unter Kontrolle zu halten.
●Bringen Sie keine Zubehörteile in der Nähe der Stoßfänger an, da sich hier
die Erfassungsbereiche der Sensoren befinden.
●Der Bereich direkt unter den Stoßfän-
gern wird nicht erfasst. Dünne Pfosten oder Gegenstände, die sich unterhalb des Sensors befinden,
werden bei Annäherung eventuell nicht mehr erfasst, auch wenn sie vorher erfasst wurden.
■Situationen, in denen die Funktion deaktiviert werden muss
Deaktivieren Sie in den folgenden Situatio- nen die Funktion, da sie eingreifen könnte,
obwohl keine Kollisionsgefahr besteht.
●Das Fahrzeug ist mit einem handelsübli- chen Kotflügelstab, einer Funkantenne oder Nebelleuchten ausgestattet.
●Der Front- oder Heckstoßfänger oder ein Sensor wurde einem starken Auf-prall ausgesetzt.
●Es wurde eine Radaufhängung einge-baut, die nicht von Toyota stammt (z. B. bei einem tiefergelegten Fahrwerk).
●Notabschleppösen sind angebracht.
●Ein beleuchtetes Kennzeichen ist ange-bracht.
■Bei Verwendung des Toyota-Einpark-hilfesensors
In den folgenden Situationen funktioniert das System aufgrund einer Sensorstörung
usw. eventuell nicht einwandfrei. Lassen Sie das Fahrzeug von einem Toyota-Ver-tragshändler bzw. einer Toyota-Vertrags-
werkstatt oder einer anderen zuverlässigen Werkstatt überprüfen.
●Die Anzeige des Toyota-Einparkhilfe-
sensors blinkt oder wird dauerhaft ange- zeigt und es ertönt ein Signalton, obwohl keine Objekte erfasst werden.
●Wenn der Bereich um einen Sensor herum mit einem Hindernis kollidiert oder einem starken Stoß ausgesetzt
wird.

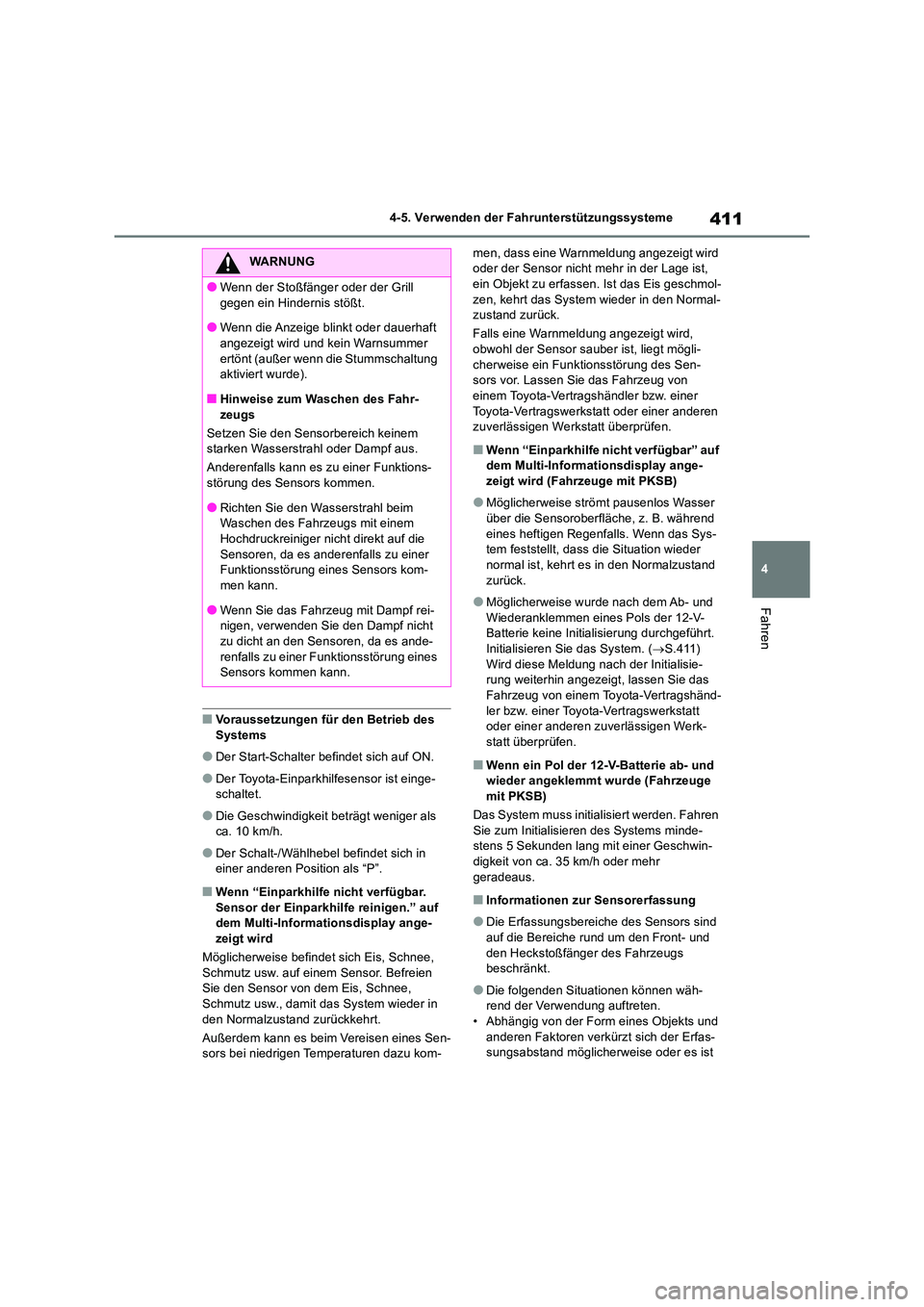

411
4
4-5. Verwenden der Fahrunterstützungssysteme
Fahren
■Voraussetzungen für den Betrieb des
Systems
●Der Start-Schalter befindet sich auf ON.
●Der Toyota-Einparkhilfesensor ist einge- schaltet.
●Die Geschwindigkeit beträgt weniger als ca. 10 km/h.
●Der Schalt-/Wählhebel befindet sich in einer anderen Position als “P”.
■Wenn “Einparkhilfe nicht verfügbar.
Sensor der Einparkhilfe reinigen.” auf dem Multi-Informationsdisplay ange-zeigt wird
Möglicherweise befindet sich Eis, Schnee,
Schmutz usw. auf einem Sensor. Befreien Sie den Sensor von dem Eis, Schnee, Schmutz usw., damit das System wieder in
den Normalzustand zurückkehrt.
Außerdem kann es beim Vereisen eines Sen- sors bei niedrigen Temperaturen dazu kom-
men, dass eine Warnmeldung angezeigt wird oder der Sensor nicht mehr in der Lage ist, ein Objekt zu erfassen. Ist das Eis geschmol-
zen, kehrt das System wieder in den Normal- zustand zurück.
Falls eine Warnmeldung angezeigt wird, obwohl der Sensor sauber ist, liegt mögli-
cherweise ein Funktionsstörung des Sen- sors vor. Lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt überprüfen.
■Wenn “Einparkhilfe nicht verfügbar” auf dem Multi-Informationsdisplay ange-
zeigt wird (Fahrzeuge mit PKSB)
●Möglicherweise strömt pausenlos Wasser
über die Sensoroberfläche, z. B. während eines heftigen Regenfalls. Wenn das Sys-tem feststellt, dass die Situation wieder
normal ist, kehrt es in den Normalzustand zurück.
●Möglicherweise wurde nach dem Ab- und Wiederanklemmen eines Pols der 12-V-Batterie keine Initialisierung durchgeführt.
Initialisieren Sie das System. ( S.411) Wird diese Meldung nach der Initialisie-rung weiterhin angezeigt, lassen Sie das
Fahrzeug von einem Toyota-Vertragshänd- ler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werk-
statt überprüfen.
■Wenn ein Pol der 12-V-Batterie ab- und wieder angeklemmt wurde (Fahrzeuge mit PKSB)
Das System muss initialisiert werden. Fahren
Sie zum Initialisieren des Systems minde- stens 5 Sekunden lang mit einer Geschwin-digkeit von ca. 35 km/h oder mehr
geradeaus.
■Informationen zur Sensorerfassung
●Die Erfassungsbereiche des Sensors sind
auf die Bereiche rund um den Front- und den Heckstoßfänger des Fahrzeugs beschränkt.
●Die folgenden Situationen können wäh-rend der Verwendung auftreten.
• Abhängig von der Form eines Objekts und anderen Faktoren verkürzt sich der Erfas-sungsabstand möglicher weise oder es ist
WARNUNG
●Wenn der Stoßfänger oder der Grill
gegen ein Hindernis stößt.
●Wenn die Anzeige blinkt oder dauerhaft angezeigt wird und kein Warnsummer
ertönt (außer wenn die Stummschaltung aktiviert wurde).
■Hinweise zum Waschen des Fahr-
zeugs
Setzen Sie den Sensorbereich keinem starken Wasserstrahl oder Dampf aus.
Anderenfalls kann es zu einer Funktions- störung des Sensors kommen.
●Richten Sie den Wasserstrahl beim Waschen des Fahrzeugs mit einem Hochdruckreiniger nicht direkt auf die
Sensoren, da es anderenfalls zu einer Funktionsstörung eines Sensors kom-men kann.
●Wenn Sie das Fahrzeug mit Dampf rei-nigen, verwenden Sie den Dampf nicht zu dicht an den Sensoren, da es ande-
renfalls zu einer Funktionsstörung eines Sensors kommen kann.

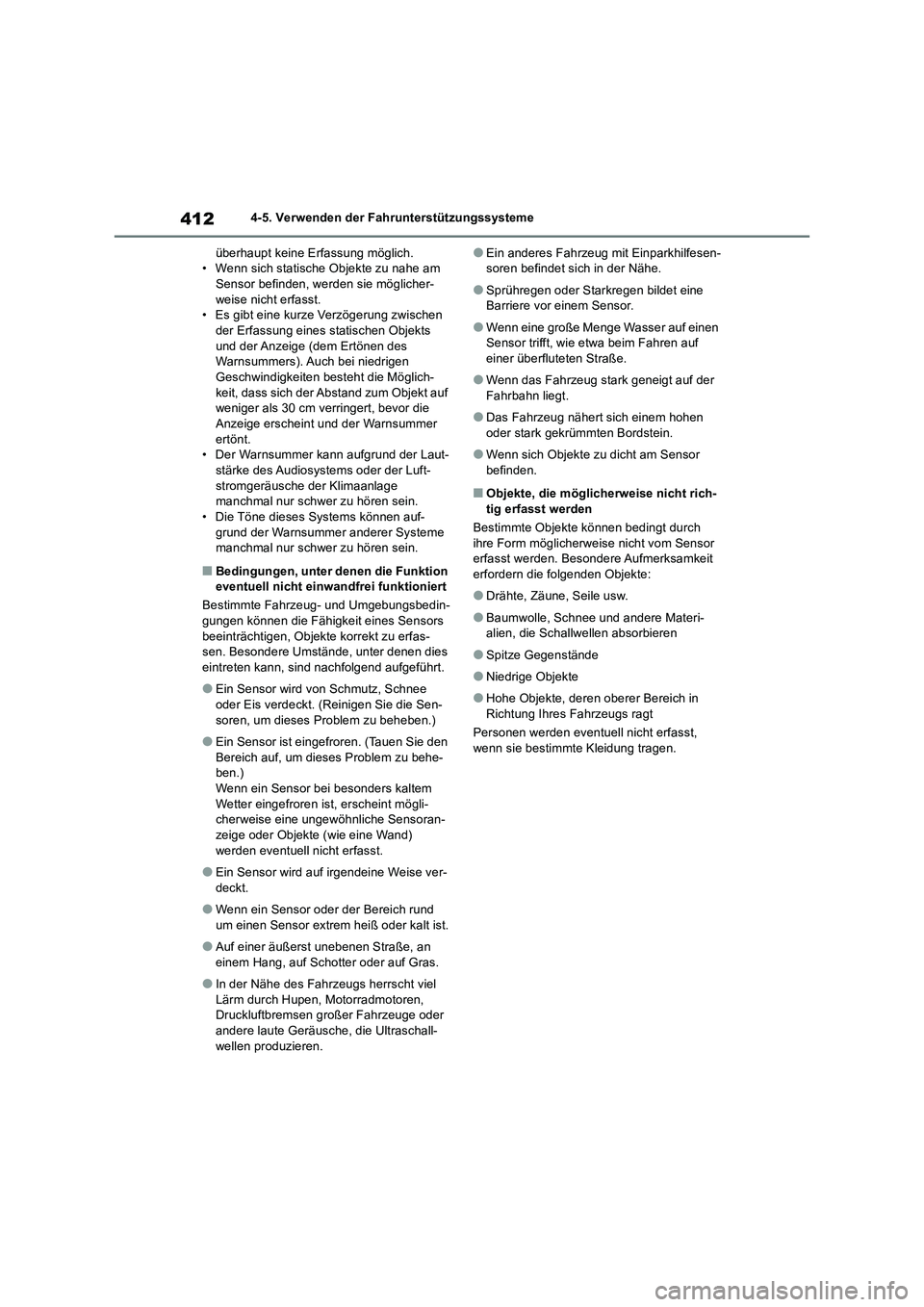

4124-5. Verwenden der Fahrunterstützungssysteme
überhaupt keine Erfassung möglich.
• Wenn sich statische Objekte zu nahe am
Sensor befinden, werden sie möglicher-
weise nicht erfasst.
• Es gibt eine kurze Verzögerung zwischen
der Erfassung eines statischen Objekts
und der Anzeige (dem Ertönen des
Warnsummers). Auch bei niedrigen
Geschwindigkeiten besteht die Möglich-
keit, dass sich der Abstand zum Objekt auf
weniger als 30 cm verringert, bevor die
Anzeige erscheint und der Warnsummer
ertönt.
• Der Warnsummer kann aufgrund der Laut-
stärke des Audiosystems oder der Luft-
stromgeräusche der Klimaanlage
manchmal nur schwer zu hören sein.
• Die Töne dieses Systems können auf-
grund der Warnsummer anderer Systeme
manchmal nur schwer zu hören sein.
■Bedingungen, unter denen die Funktion
eventuell nicht einwandfrei funktioniert
Bestimmte Fahrzeug- und Umgebungsbedin-
gungen können die Fähigkeit eines Sensors
beeinträchtigen, Objekte korrekt zu erfas-
sen. Besondere Umstände, unter denen dies
eintreten kann, sind nachfolgend aufgeführt.
●Ein Sensor wird von Schmutz, Schnee
oder Eis verdeckt. (Reinigen Sie die Sen-
soren, um dieses Problem zu beheben.)
●Ein Sensor ist eingefroren. (Tauen Sie den
Bereich auf, um dieses Problem zu behe-
ben.)
Wenn ein Sensor bei besonders kaltem
Wetter eingefroren ist, erscheint mögli-
cherweise eine ungewöhnliche Sensoran-
zeige oder Objekte (wie eine Wand)
werden eventuell nicht erfasst.
●Ein Sensor wird auf irgendeine Weise ver-
deckt.
●Wenn ein Sensor oder der Bereich rund
um einen Sensor extrem heiß oder kalt ist.
●Auf einer äußerst unebenen Straße, an
einem Hang, auf Schotter oder auf Gras.
●In der Nähe des Fahrzeugs herrscht viel
Lärm durch Hupen, Motorradmotoren,
Druckluftbremsen großer Fahrzeuge oder
andere laute Geräusche, die Ultraschall-
wellen produzieren.
●Ein anderes Fahrzeug mit Einparkhilfesen-
soren befindet sich in der Nähe.
●Sprühregen oder Starkregen bildet eine
Barriere vor einem Sensor.
●Wenn eine große Menge Wasser auf einen
Sensor trifft, wie etwa beim Fahren auf
einer überfluteten Straße.
●Wenn das Fahrzeug stark geneigt auf der
Fahrbahn liegt.
●Das Fahrzeug nähert sich einem hohen
oder stark gekrümmten Bordstein.
●Wenn sich Objekte zu dicht am Sensor
befinden.
■Objekte, die möglicherweise nicht rich-
tig erfasst werden
Bestimmte Objekte können bedingt durch
ihre Form möglicherweise nicht vom Sensor
erfasst werden. Besondere Aufmerksamkeit
erfordern die folgenden Objekte:
●Drähte, Zäune, Seile usw.
●Baumwolle, Schnee und andere Materi-
alien, die Schallwellen absorbieren
●Spitze Gegenstände
●Niedrige Objekte
●Hohe Objekte, deren oberer Bereich in
Richtung Ihres Fahrzeugs ragt
Personen werden eventuell nicht erfasst,
wenn sie bestimmte Kleidung tragen.

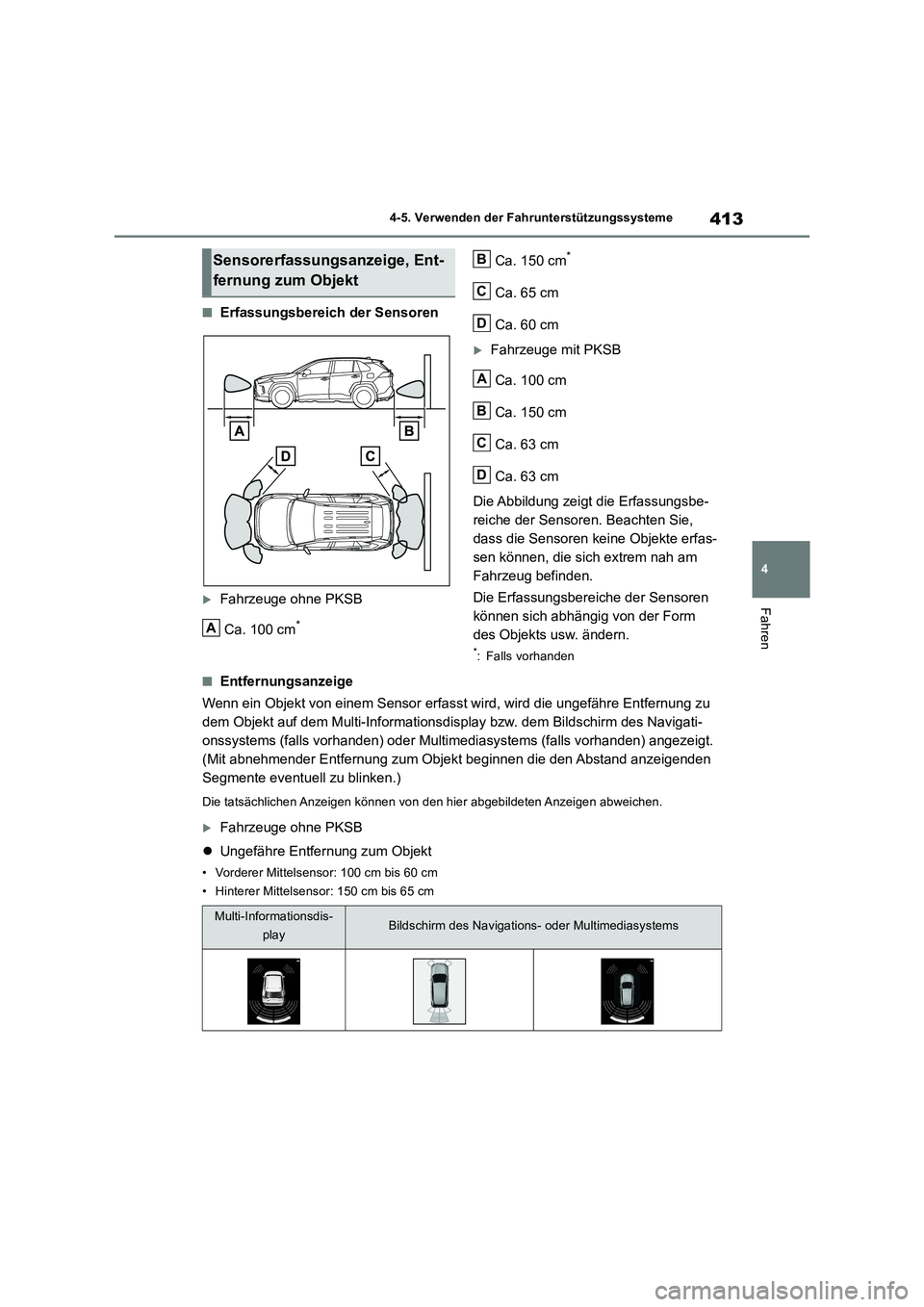

413
4 4-5. Verwenden der Fahrunterstützungssysteme
Fahren
■Erfassungsbereich der Sensoren
Fahrzeuge ohne PKSB
Ca. 100 cm
*
Ca. 150 cm*
Ca. 65 cm
Ca. 60 cm
Fahrzeuge mit PKSB
Ca. 100 cm
Ca. 150 cm
Ca. 63 cm
Ca. 63 cm
Die Abbildung zeigt die Erfassungsbe-
reiche der Sensoren. Beachten Sie,
dass die Sensoren keine Objekte erfas-
sen können, die sich extrem nah am
Fahrzeug befinden.
Die Erfassungsbereiche der Sensoren
können sich abhängig von der Form
des Objekts usw. ändern.
*: Falls vorhanden
■Entfernungsanzeige
Wenn ein Objekt von einem Sensor erfasst wird, wird die ungefähre Entfernung zu
dem Objekt auf dem Multi-Informationsdisplay bzw. dem Bildschirm des Navigati-
onssystems (falls vorhanden) oder Multimediasystems (falls vorhanden) angezeigt.
(Mit abnehmender Entfernung zum Objekt beginnen die den Abstand anzeigenden
Segmente eventuell zu blinken.)
Die tatsächlichen Anzeigen können von den hier abgebildeten Anzeigen abweichen.
Fahrzeuge ohne PKSB
Ungefähre Entfernung zum Objekt
• Vorderer Mittelsensor: 100 cm bis 60 cm
• Hinterer Mittelsensor: 150 cm bis 65 cm
Sensorerfassungsanzeige, Ent-
fernung zum Objekt
A
B
C
D
A
B
C
D
Multi-Informationsdis-
playBildschirm des Navigations- oder Multimediasystems

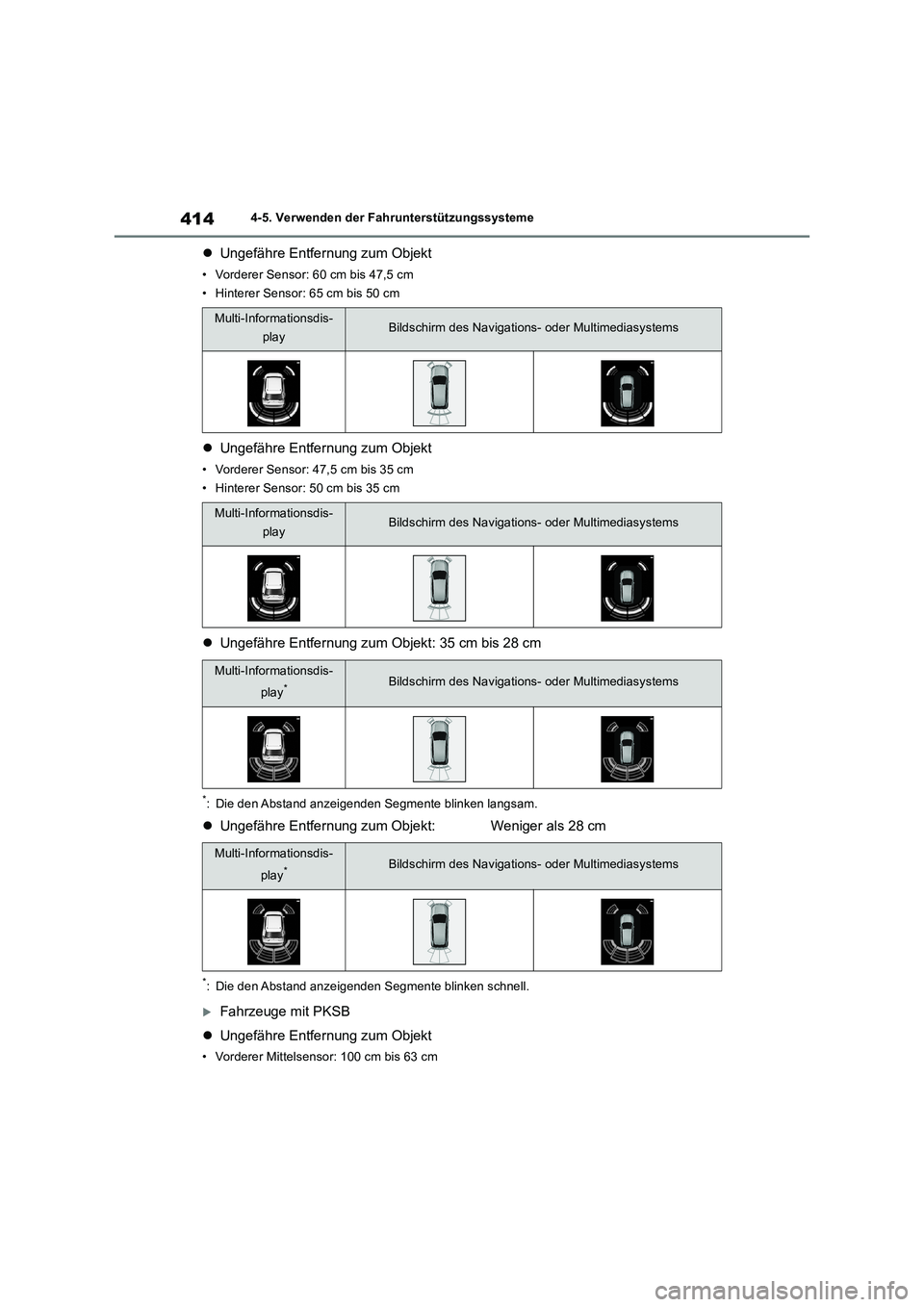

4144-5. Verwenden der Fahrunterstützungssysteme
Ungefähre Entfernung zum Objekt
• Vorderer Sensor: 60 cm bis 47,5 cm
• Hinterer Sensor: 65 cm bis 50 cm
Ungefähre Entfernung zum Objekt
• Vorderer Sensor: 47,5 cm bis 35 cm
• Hinterer Sensor: 50 cm bis 35 cm
Ungefähre Entfernung zum Objekt: 35 cm bis 28 cm
*: Die den Abstand anzeigenden Segmente blinken langsam.
Ungefähre Entfernung zum Objekt: Weniger als 28 cm
*: Die den Abstand anzeigenden Segmente blinken schnell.
Fahrzeuge mit PKSB
Ungefähre Entfernung zum Objekt
• Vorderer Mittelsensor: 100 cm bis 63 cm
Multi-Informationsdis-
playBildschirm des Navigations- oder Multimediasystems
Multi-Informationsdis-
playBildschirm des Navigations- oder Multimediasystems
Multi-Informationsdis-
play
*Bildschirm des Navigations- oder Multimediasystems
Multi-Informationsdis-
play
*Bildschirm des Navigations- oder Multimediasystems

415
4 4-5. Verwenden der Fahrunterstützungssysteme
Fahren
• Hinterer Mittelsensor: 150 cm bis 63 cm
Ungefähre Entfernung zum Objekt: 63 cm bis 48 cm
Ungefähre Entfernung zum Objekt: 48 cm bis 34 cm
Ungefähre Entfernung zum Objekt: 34 cm bis 15 cm
*: Die den Abstand anzeigenden Segmente blinken langsam.
Ungefähre Entfernung zum Objekt: Weniger als 15 cm
Multi-Informationsdis-
playBildschirm des Navigations- oder Multimediasystems
Multi-Informationsdis-
playBildschirm des Navigations- oder Multimediasystems
Multi-Informationsdis-
playBildschirm des Navigations- oder Multimediasystems
Multi-Informationsdis-
play
*Bildschirm des Navigations- oder Multimediasystems
Multi-Informationsdis-
play
*Bildschirm des Navigations- oder Multimediasystems

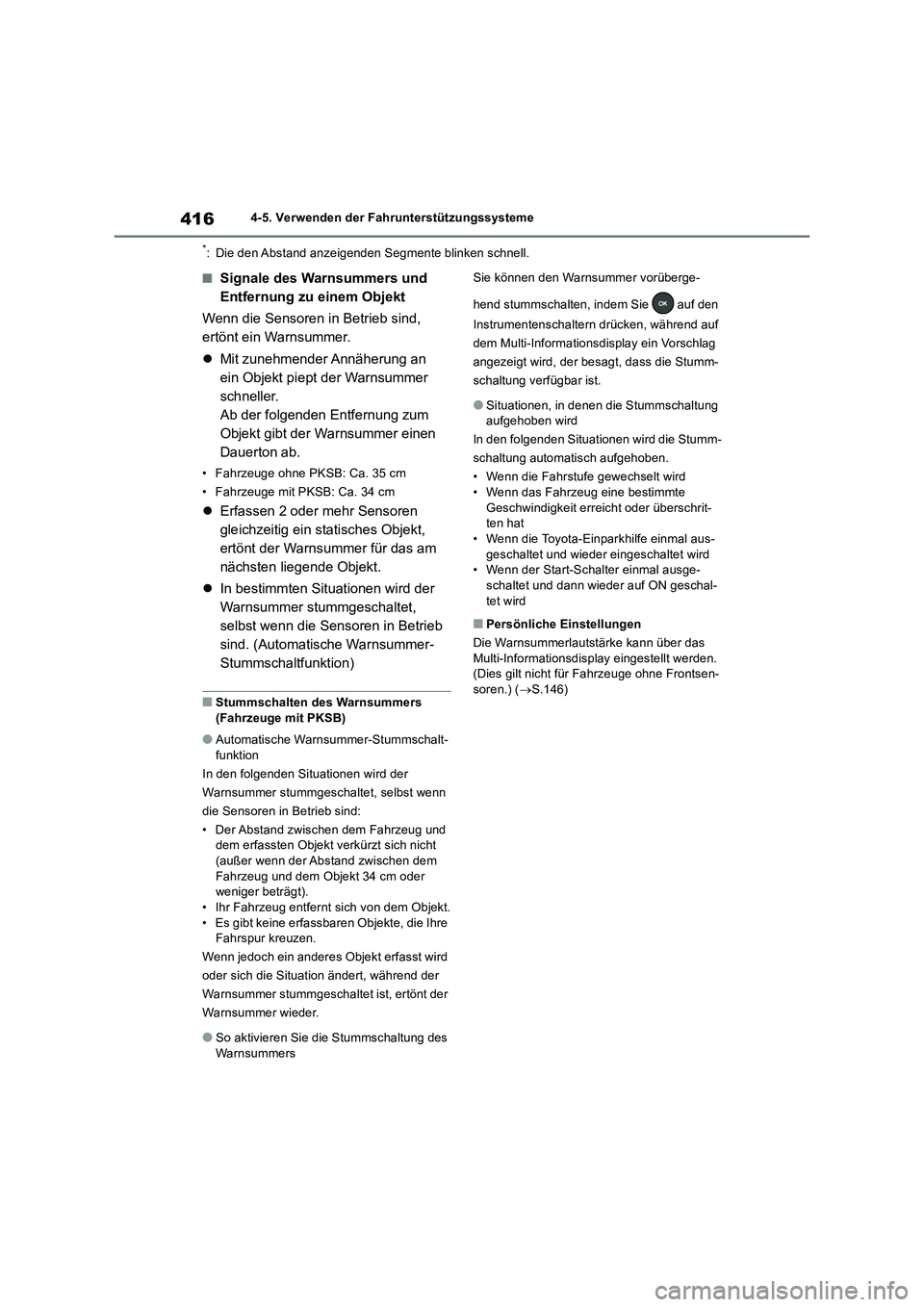

4164-5. Verwenden der Fahrunterstützungssysteme
*: Die den Abstand anzeigenden Segmente blinken schnell.
■Signale des Warnsummers und
Entfernung zu einem Objekt
Wenn die Sensoren in Betrieb sind,
ertönt ein Warnsummer.
Mit zunehmender Annäherung an
ein Objekt piept der Warnsummer
schneller.
Ab der folgenden Entfernung zum
Objekt gibt der Warnsummer einen
Dauerton ab.
• Fahrzeuge ohne PKSB: Ca. 35 cm
• Fahrzeuge mit PKSB: Ca. 34 cm
Erfassen 2 oder mehr Sensoren
gleichzeitig ein statisches Objekt,
ertönt der Warnsummer für das am
nächsten liegende Objekt.
In bestimmten Situationen wird der
Warnsummer stummgeschaltet,
selbst wenn die Sensoren in Betrieb
sind. (Automatische Warnsummer-
Stummschaltfunktion)
■Stummschalten des Warnsummers
(Fahrzeuge mit PKSB)
●Automatische Warnsummer-Stummschalt-
funktion
In den folgenden Situationen wird der
Warnsummer stummgeschaltet, selbst wenn
die Sensoren in Betrieb sind:
• Der Abstand zwischen dem Fahrzeug und
dem erfassten Objekt verkürzt sich nicht
(außer wenn der Abstand zwischen dem
Fahrzeug und dem Objekt 34 cm oder
weniger beträgt).
• Ihr Fahrzeug entfernt sich von dem Objekt.
• Es gibt keine erfassbaren Objekte, die Ihre
Fahrspur kreuzen.
Wenn jedoch ein anderes Objekt erfasst wird
oder sich die Situation ändert, während der
Warnsummer stummgeschaltet ist, ertönt der
Warnsummer wieder.
●So aktivieren Sie die Stummschaltung des
WarnsummersSie können den Warnsummer vorüberge-
hend stummschalten, indem Sie auf den
Instrumentenschaltern drücken, während auf
dem Multi-Informationsdisplay ein Vorschlag
angezeigt wird, der besagt, dass die Stumm-
schaltung verfügbar ist.
●Situationen, in denen die Stummschaltung
aufgehoben wird
In den folgenden Situationen wird die Stumm-
schaltung automatisch aufgehoben.
• Wenn die Fahrstufe gewechselt wird
• Wenn das Fahrzeug eine bestimmte
Geschwindigkeit erreicht oder überschrit-
ten hat
• Wenn die Toyota-Einparkhilfe einmal aus-
geschaltet und wieder eingeschaltet wird
• Wenn der Start-Schalter einmal ausge-
schaltet und dann wieder auf ON geschal-
tet wird
■Persönliche Einstellungen
Die Warnsummerlautstärke kann über das
Multi-Informationsdisplay eingestellt werden.
(Dies gilt nicht für Fahrzeuge ohne Frontsen-
soren.) (S.146)
