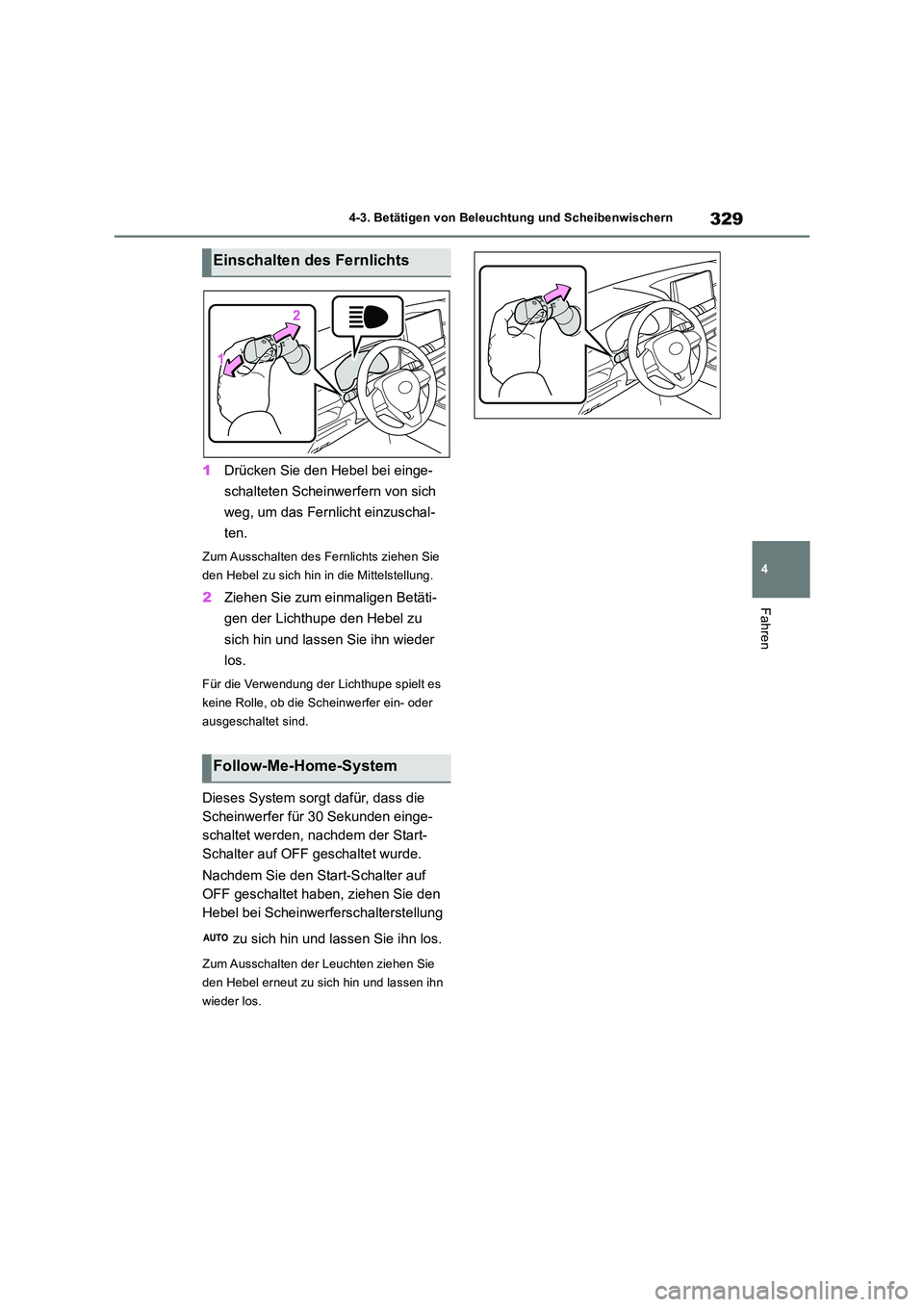

329
4
4-3. Betätigen von Beleuchtung und Scheibenwischern
Fahren
1 Drücken Sie den Hebel bei einge-
schalteten Scheinwerfern von sich
weg, um das Fernlicht einzuschal-
ten.
Zum Ausschalten des Fernlichts ziehen Sie
den Hebel zu sich hin in die Mittelstellung.
2 Ziehen Sie zum einmaligen Betäti-
gen der Lichthupe den Hebel zu
sich hin und lassen Sie ihn wieder
los.
Für die Verwendung der Lichthupe spielt es
keine Rolle, ob die Scheinwerfer ein- oder
ausgeschaltet sind.
Dieses System sorgt dafür, dass die
Scheinwerfer für 30 Sekunden einge-
schaltet werden, nachdem der Start-
Schalter auf OFF geschaltet wurde.
Nachdem Sie den Start-Schalter auf
OFF geschaltet haben, ziehen Sie den
Hebel bei Scheinwerferschalterstellung
zu sich hin und lassen Sie ihn los.
Zum Ausschalten der Leuchten ziehen Sie
den Hebel erneut zu sich hin und lassen ihn
wieder los.
Einschalten des Fernlichts
Follow-Me-Home-System

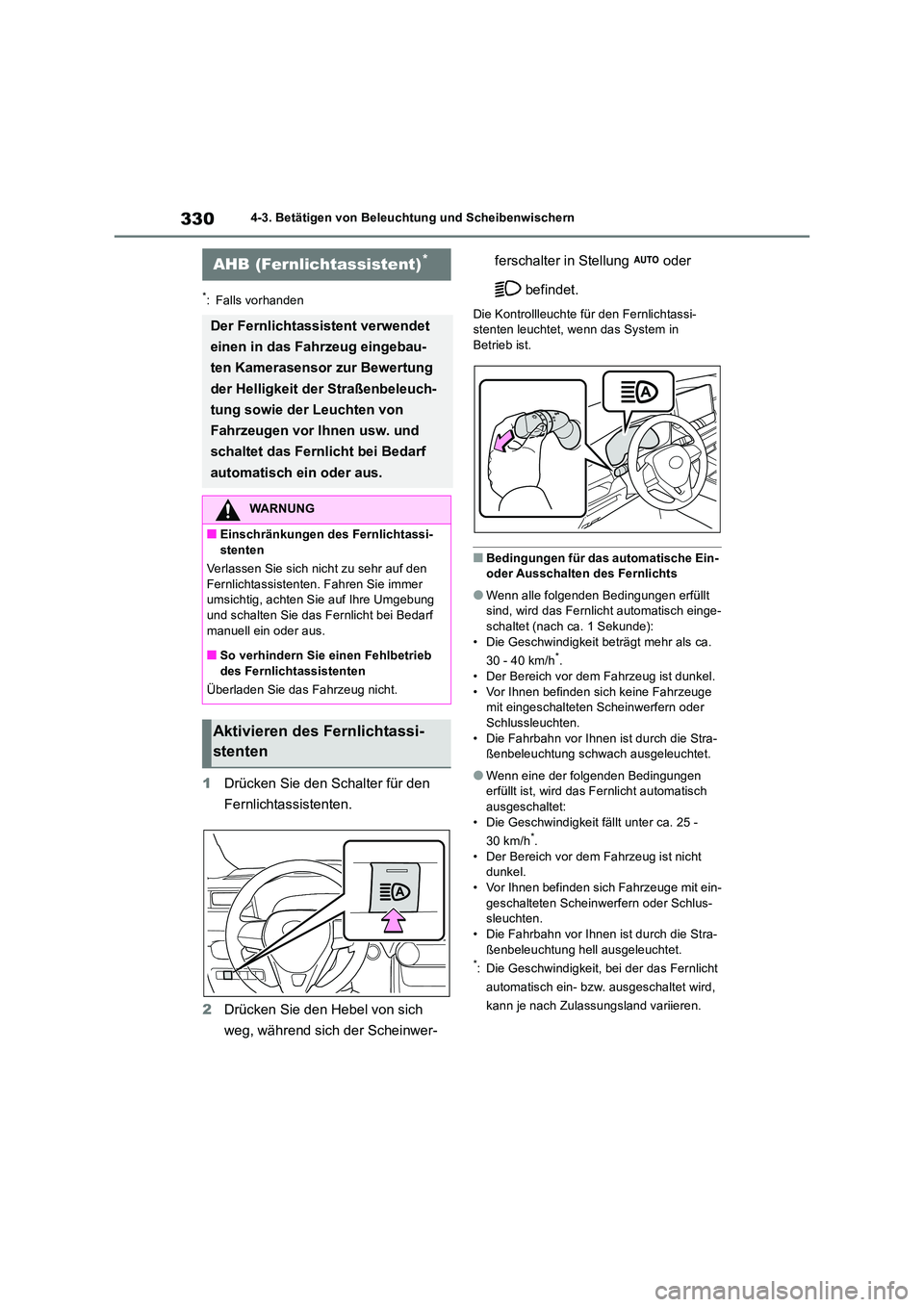

3304-3. Betätigen von Beleuchtung und Scheibenwischern
*: Falls vorhanden
1Drücken Sie den Schalter für den
Fernlichtassistenten.
2 Drücken Sie den Hebel von sich
weg, während sich der Scheinwer-
ferschalter in Stellung oder
befindet.
Die Kontrollleuchte für den Fernlichtassi- stenten leuchtet, wenn das System in Betrieb ist.
■Bedingungen für das automatische Ein- oder Ausschalten des Fernlichts
●Wenn alle folgenden Bedingungen erfüllt sind, wird das Fernlicht automatisch einge-schaltet (nach ca. 1 Sekunde):
• Die Geschwindigkeit beträgt mehr als ca.
30 - 40 km/h*. • Der Bereich vor dem Fahrzeug ist dunkel.
• Vor Ihnen befinden sich keine Fahrzeuge mit eingeschalteten Scheinwerfern oder Schlussleuchten.
• Die Fahrbahn vor Ihnen ist durch die Stra- ßenbeleuchtung schwach ausgeleuchtet.
●Wenn eine der folgenden Bedingungen erfüllt ist, wird das Fernlicht automatisch ausgeschaltet:
• Die Geschwindigkeit fällt unter ca. 25 -
30 km/h*. • Der Bereich vor dem Fahrzeug ist nicht dunkel.
• Vor Ihnen befinden sich Fahrzeuge mit ein- geschalteten Scheinwerfern oder Schlus-sleuchten.
• Die Fahrbahn vor Ihnen ist durch die Stra- ßenbeleuchtung hell ausgeleuchtet.*: Die Geschwindigkeit, bei der das Fernlicht
automatisch ein- bzw. ausgeschaltet wird,
kann je nach Zulassungsland variieren.
AHB (Fernlichtassistent)*
Der Fernlichtassistent verwendet
einen in das Fahrzeug eingebau-
ten Kamerasensor zur Bewertung
der Helligkeit der Straßenbeleuch-
tung sowie der Leuchten von
Fahrzeugen vor Ihnen usw. und
schaltet das Fernlicht bei Bedarf
automatisch ein oder aus.
WARNUNG
■Einschränkungen des Fernlichtassi- stenten
Verlassen Sie sich nicht zu sehr auf den
Fernlichtassistenten. Fahren Sie immer umsichtig, achten Sie auf Ihre Umgebung und schalten Sie das Fernlicht bei Bedarf
manuell ein oder aus.
■So verhindern Sie einen Fehlbetrieb des Fernlichtassistenten
Überladen Sie das Fahrzeug nicht.
Aktivieren des Fernlichtassi-
stenten

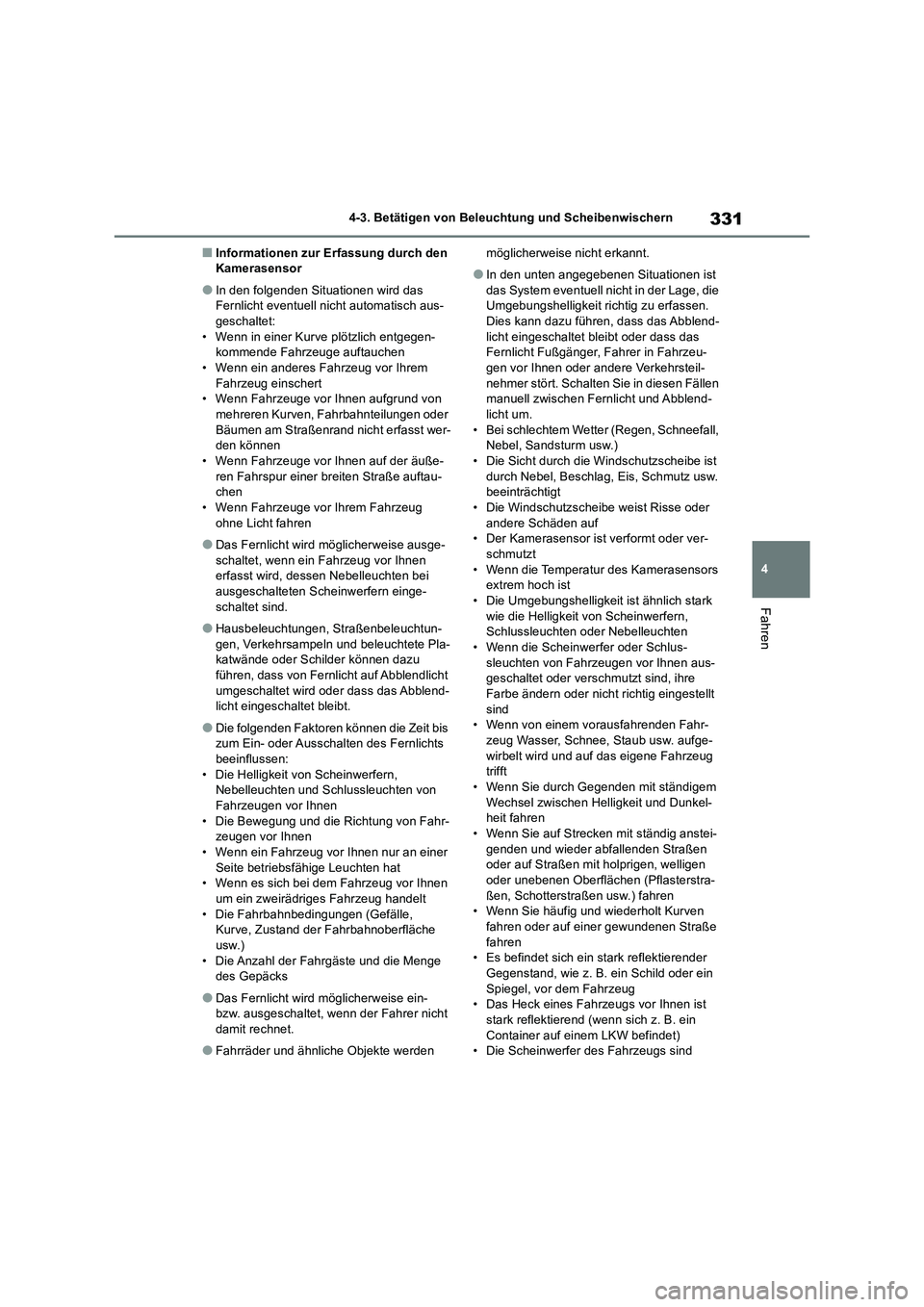

331
4 4-3. Betätigen von Beleuchtung und Scheibenwischern
Fahren
■Informationen zur Erfassung durch den
Kamerasensor
●In den folgenden Situationen wird das
Fernlicht eventuell nicht automatisch aus-
geschaltet:
• Wenn in einer Kurve plötzlich entgegen-
kommende Fahrzeuge auftauchen
• Wenn ein anderes Fahrzeug vor Ihrem
Fahrzeug einschert
• Wenn Fahrzeuge vor Ihnen aufgrund von
mehreren Kurven, Fahrbahnteilungen oder
Bäumen am Straßenrand nicht erfasst wer-
den können
• Wenn Fahrzeuge vor Ihnen auf der äuße-
ren Fahrspur einer breiten Straße auftau-
chen
• Wenn Fahrzeuge vor Ihrem Fahrzeug
ohne Licht fahren
●Das Fernlicht wird möglicherweise ausge-
schaltet, wenn ein Fahrzeug vor Ihnen
erfasst wird, dessen Nebelleuchten bei
ausgeschalteten Scheinwerfern einge-
schaltet sind.
●Hausbeleuchtungen, Straßenbeleuchtun-
gen, Verkehrsampeln und beleuchtete Pla-
katwände oder Schilder können dazu
führen, dass von Fernlicht auf Abblendlicht
umgeschaltet wird oder dass das Abblend-
licht eingeschaltet bleibt.
●Die folgenden Faktoren können die Zeit bis
zum Ein- oder Ausschalten des Fernlichts
beeinflussen:
• Die Helligkeit von Scheinwerfern,
Nebelleuchten und Schlussleuchten von
Fahrzeugen vor Ihnen
• Die Bewegung und die Richtung von Fahr-
zeugen vor Ihnen
• Wenn ein Fahrzeug vor Ihnen nur an einer
Seite betriebsfähige Leuchten hat
• Wenn es sich bei dem Fahrzeug vor Ihnen
um ein zweirädriges Fahrzeug handelt
• Die Fahrbahnbedingungen (Gefälle,
Kurve, Zustand der Fahrbahnoberfläche
usw.)
• Die Anzahl der Fahrgäste und die Menge
des Gepäcks
●Das Fernlicht wird möglicherweise ein-
bzw. ausgeschaltet, wenn der Fahrer nicht
damit rechnet.
●Fahrräder und ähnliche Objekte werden möglicherweise nicht erkannt.
●In den unten angegebenen Situationen ist
das System eventuell nicht in der Lage, die
Umgebungshelligkeit richtig zu erfassen.
Dies kann dazu führen, dass das Abblend-
licht eingeschaltet bleibt oder dass das
Fernlicht Fußgänger, Fahrer in Fahrzeu-
gen vor Ihnen oder andere Verkehrsteil-
nehmer stört. Schalten Sie in diesen Fällen
manuell zwischen Fernlicht und Abblend-
licht um.
• Bei schlechtem Wetter (Regen, Schneefall,
Nebel, Sandsturm usw.)
• Die Sicht durch die Windschutzscheibe ist
durch Nebel, Beschlag, Eis, Schmutz usw.
beeinträchtigt
• Die Windschutzscheibe weist Risse oder
andere Schäden auf
• Der Kamerasensor ist verformt oder ver-
schmutzt
• Wenn die Temperatur des Kamerasensors
extrem hoch ist
• Die Umgebungshelligkeit ist ähnlich stark
wie die Helligkeit von Scheinwerfern,
Schlussleuchten oder Nebelleuchten
• Wenn die Scheinwerfer oder Schlus-
sleuchten von Fahrzeugen vor Ihnen aus-
geschaltet oder verschmutzt sind, ihre
Farbe ändern oder nicht richtig eingestellt
sind
• Wenn von einem vorausfahrenden Fahr-
zeug Wasser, Schnee, Staub usw. aufge-
wirbelt wird und auf das eigene Fahrzeug
trifft
• Wenn Sie durch Gegenden mit ständigem
Wechsel zwischen Helligkeit und Dunkel-
heit fahren
• Wenn Sie auf Strecken mit ständig anstei-
genden und wieder abfallenden Straßen
oder auf Straßen mit holprigen, welligen
oder unebenen Oberflächen (Pflasterstra-
ßen, Schotterstraßen usw.) fahren
• Wenn Sie häufig und wiederholt Kurven
fahren oder auf einer gewundenen Straße
fahren
• Es befindet sich ein stark reflektierender
Gegenstand, wie z. B. ein Schild oder ein
Spiegel, vor dem Fahrzeug
• Das Heck eines Fahrzeugs vor Ihnen ist
stark reflektierend (wenn sich z. B. ein
Container auf einem LKW befindet)
• Die Scheinwerfer des Fahrzeugs sind

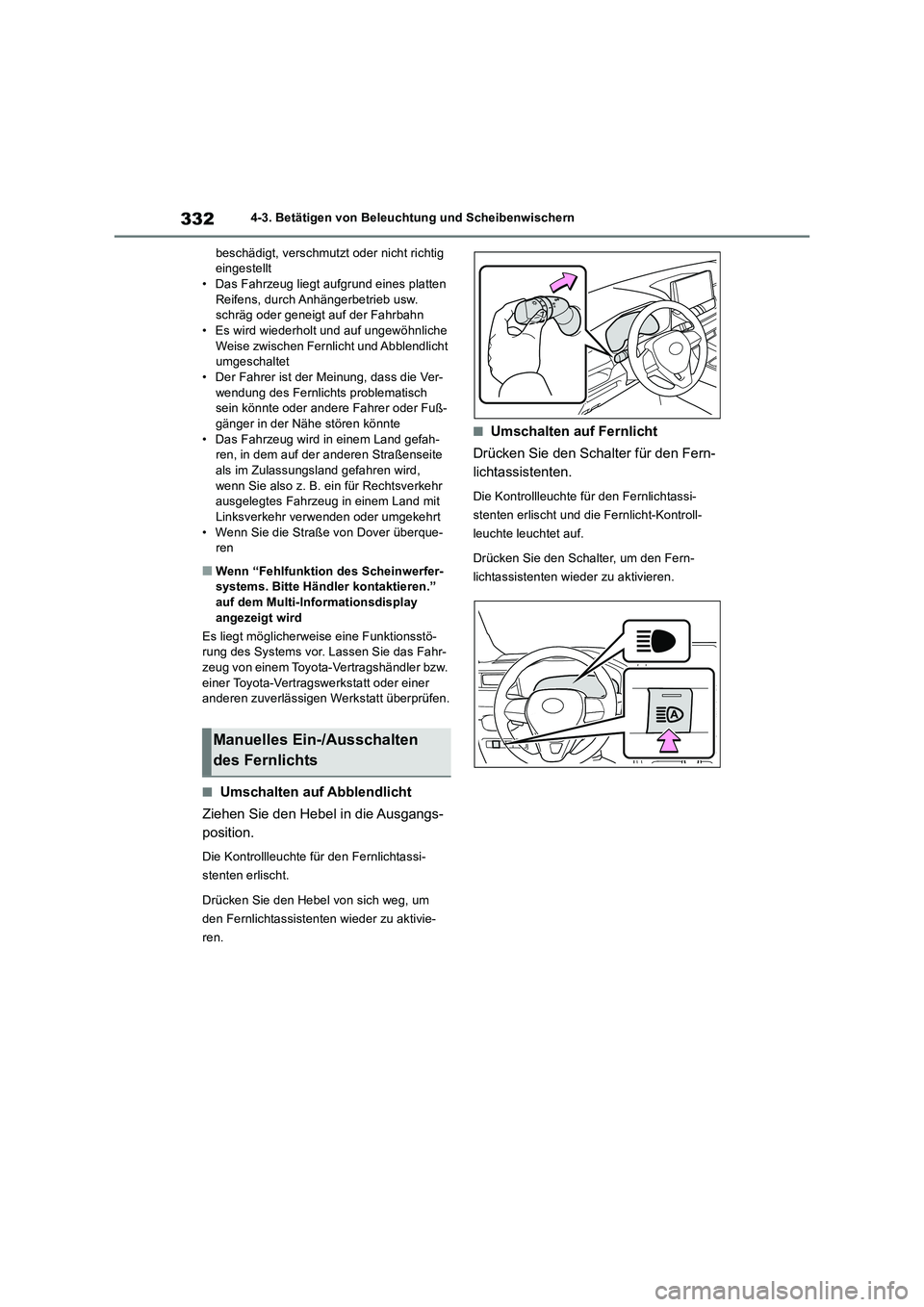

3324-3. Betätigen von Beleuchtung und Scheibenwischern
beschädigt, verschmutzt oder nicht richtig
eingestellt
• Das Fahrzeug liegt aufgrund eines platten
Reifens, durch Anhängerbetrieb usw.
schräg oder geneigt auf der Fahrbahn
• Es wird wiederholt und auf ungewöhnliche
Weise zwischen Fernlicht und Abblendlicht
umgeschaltet
• Der Fahrer ist der Meinung, dass die Ver-
wendung des Fernlichts problematisch
sein könnte oder andere Fahrer oder Fuß-
gänger in der Nähe stören könnte
• Das Fahrzeug wird in einem Land gefah-
ren, in dem auf der anderen Straßenseite
als im Zulassungsland gefahren wird,
wenn Sie also z. B. ein für Rechtsverkehr
ausgelegtes Fahrzeug in einem Land mit
Linksverkehr verwenden oder umgekehrt
• Wenn Sie die Straße von Dover überque-
ren
■Wenn “Fehlfunktion des Scheinwerfer-
systems. Bitte Händler kontaktieren.”
auf dem Multi-Informationsdisplay
angezeigt wird
Es liegt möglicherweise eine Funktionsstö-
rung des Systems vor. Lassen Sie das Fahr-
zeug von einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einer
anderen zuverlässigen Werkstatt überprüfen.
■Umschalten auf Abblendlicht
Ziehen Sie den Hebel in die Ausgangs-
position.
Die Kontrollleuchte für den Fernlichtassi-
stenten erlischt.
Drücken Sie den Hebel von sich weg, um
den Fernlichtassistenten wieder zu aktivie-
ren.
■Umschalten auf Fernlicht
Drücken Sie den Schalter für den Fern-
lichtassistenten.
Die Kontrollleuchte für den Fernlichtassi-
stenten erlischt und die Fernlicht-Kontroll-
leuchte leuchtet auf.
Drücken Sie den Schalter, um den Fern-
lichtassistenten wieder zu aktivieren.
Manuelles Ein-/Ausschalten
des Fernlichts

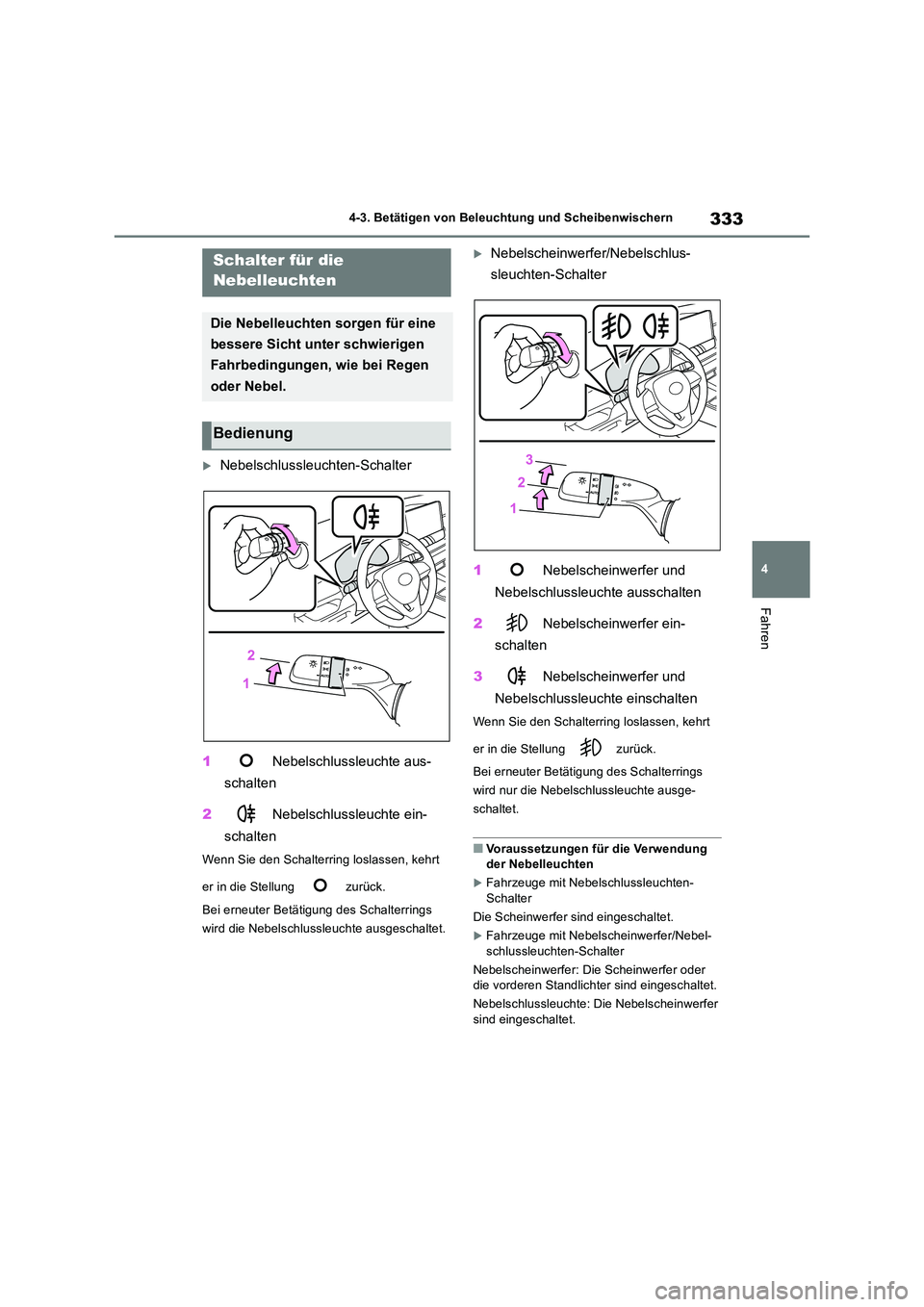

333
4
4-3. Betätigen von Beleuchtung und Scheibenwischern
Fahren
Nebelschlussleuchten-Schalter
1 Nebelschlussleuchte aus-
schalten
2 Nebelschlussleuchte ein-
schalten
Wenn Sie den Schalterring loslassen, kehrt
er in die Stellung zurück.
Bei erneuter Betätigung des Schalterrings
wird die Nebelschlussleuchte ausgeschaltet.
Nebelscheinwerfer/Nebelschlus-
sleuchten-Schalter
1 Nebelscheinwerfer und
Nebelschlussleuchte ausschalten
2 Nebelscheinwerfer ein-
schalten
3 Nebelscheinwerfer und
Nebelschlussleuchte einschalten
Wenn Sie den Schalterring loslassen, kehrt
er in die Stellung zurück.
Bei erneuter Betätigung des Schalterrings
wird nur die Nebelschlussleuchte ausge-
schaltet.
■Voraussetzungen für die Verwendung der Nebelleuchten
Fahrzeuge mit Nebelschlussleuchten-
Schalter
Die Scheinwerfer sind eingeschaltet.
Fahrzeuge mit Nebelscheinwerfer/Nebel- schlussleuchten-Schalter
Nebelscheinwerfer: Die Scheinwerfer oder die vorderen Standlichter sind eingeschaltet.
Nebelschlussleuchte: Die Nebelscheinwerfer
sind eingeschaltet.
Schalter für die
Nebelleuchten
Die Nebelleuchten sorgen für eine
bessere Sicht unter schwierigen
Fahrbedingungen, wie bei Regen
oder Nebel.
Bedienung

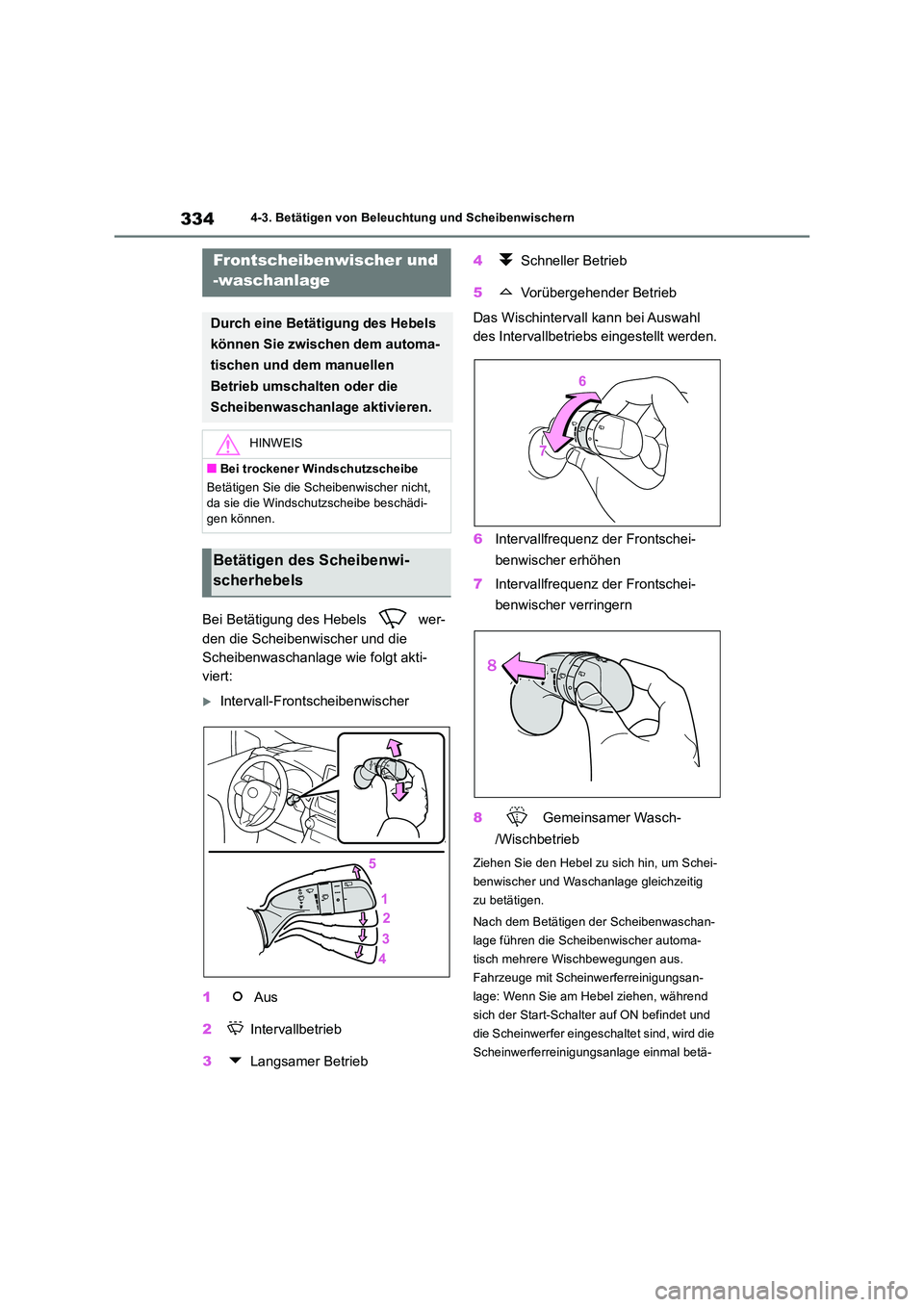

3344-3. Betätigen von Beleuchtung und Scheibenwischern
Bei Betätigung des Hebels wer-
den die Scheibenwischer und die
Scheibenwaschanlage wie folgt akti-
viert:
Intervall-Frontscheibenwischer
1 Aus
2 Intervallbetrieb
3 Langsamer Betrieb
4 Schneller Betrieb
5 Vorübergehender Betrieb
Das Wischintervall kann bei Auswahl
des Intervallbetriebs eingestellt werden.
6 Intervallfrequenz der Frontschei-
benwischer erhöhen
7 Intervallfrequenz der Frontschei-
benwischer verringern
8 Gemeinsamer Wasch-
/Wischbetrieb
Ziehen Sie den Hebel zu sich hin, um Schei-
benwischer und Waschanlage gleichzeitig
zu betätigen.
Nach dem Betätigen der Scheibenwaschan-
lage führen die Scheibenwischer automa-
tisch mehrere Wischbewegungen aus.
Fahrzeuge mit Scheinwerferreinigungsan-
lage: Wenn Sie am Hebel ziehen, während
sich der Start-Schalter auf ON befindet und
die Scheinwerfer eingeschaltet sind, wird die
Scheinwerferreinigungsanlage einmal betä-
Frontscheibenwischer und
-waschanlage
Durch eine Betätigung des Hebels
können Sie zwischen dem automa-
tischen und dem manuellen
Betrieb umschalten oder die
Scheibenwaschanlage aktivieren.
HINWEIS
■Bei trockener Windschutzscheibe
Betätigen Sie die Scheibenwischer nicht,
da sie die Windschutzscheibe beschädi- gen können.
Betätigen des Scheibenwi-
scherhebels

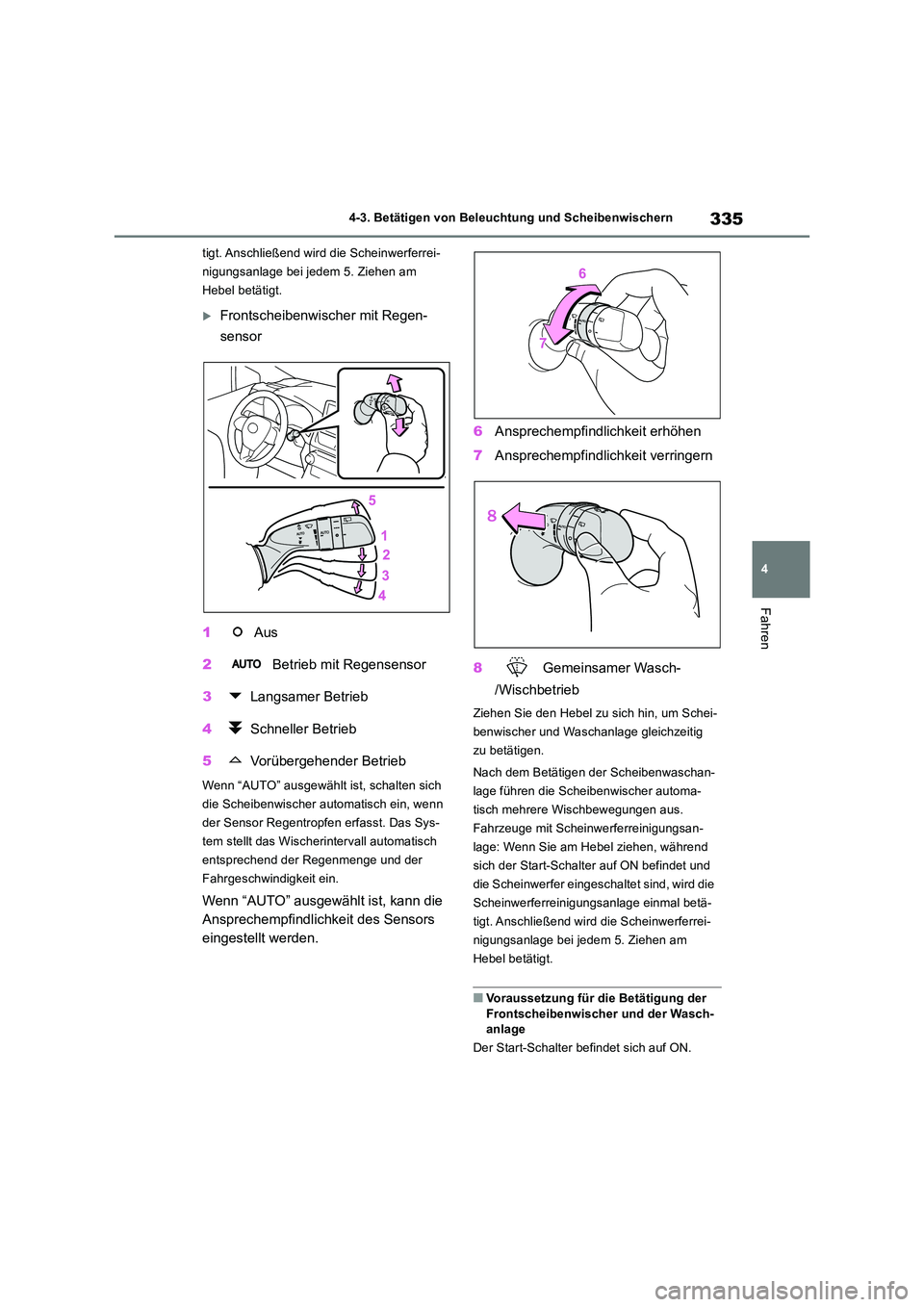

335
4
4-3. Betätigen von Beleuchtung und Scheibenwischern
Fahren
tigt. Anschließend wird die Scheinwerferrei-
nigungsanlage bei jedem 5. Ziehen am
Hebel betätigt.
Frontscheibenwischer mit Regen-
sensor
1 Aus
2 Betrieb mit Regensensor
3 Langsamer Betrieb
4 Schneller Betrieb
5 Vorübergehender Betrieb
Wenn “AUTO” ausgewählt ist, schalten sich
die Scheibenwischer automatisch ein, wenn
der Sensor Regentropfen erfasst. Das Sys-
tem stellt das Wischerintervall automatisch
entsprechend der Regenmenge und der
Fahrgeschwindigkeit ein.
Wenn “AUTO” ausgewählt ist, kann die
Ansprechempfindlichkeit des Sensors
eingestellt werden.
6 Ansprechempfindlichkeit erhöhen
7 Ansprechempfindlichkeit verringern
8 Gemeinsamer Wasch-
/Wischbetrieb
Ziehen Sie den Hebel zu sich hin, um Schei-
benwischer und Waschanlage gleichzeitig
zu betätigen.
Nach dem Betätigen der Scheibenwaschan-
lage führen die Scheibenwischer automa-
tisch mehrere Wischbewegungen aus.
Fahrzeuge mit Scheinwerferreinigungsan-
lage: Wenn Sie am Hebel ziehen, während
sich der Start-Schalter auf ON befindet und
die Scheinwerfer eingeschaltet sind, wird die
Scheinwerferreinigungsanlage einmal betä-
tigt. Anschließend wird die Scheinwerferrei-
nigungsanlage bei jedem 5. Ziehen am
Hebel betätigt.
■Voraussetzung für die Betätigung der Frontscheibenwischer und der Wasch-anlage
Der Start-Schalter befindet sich auf ON.

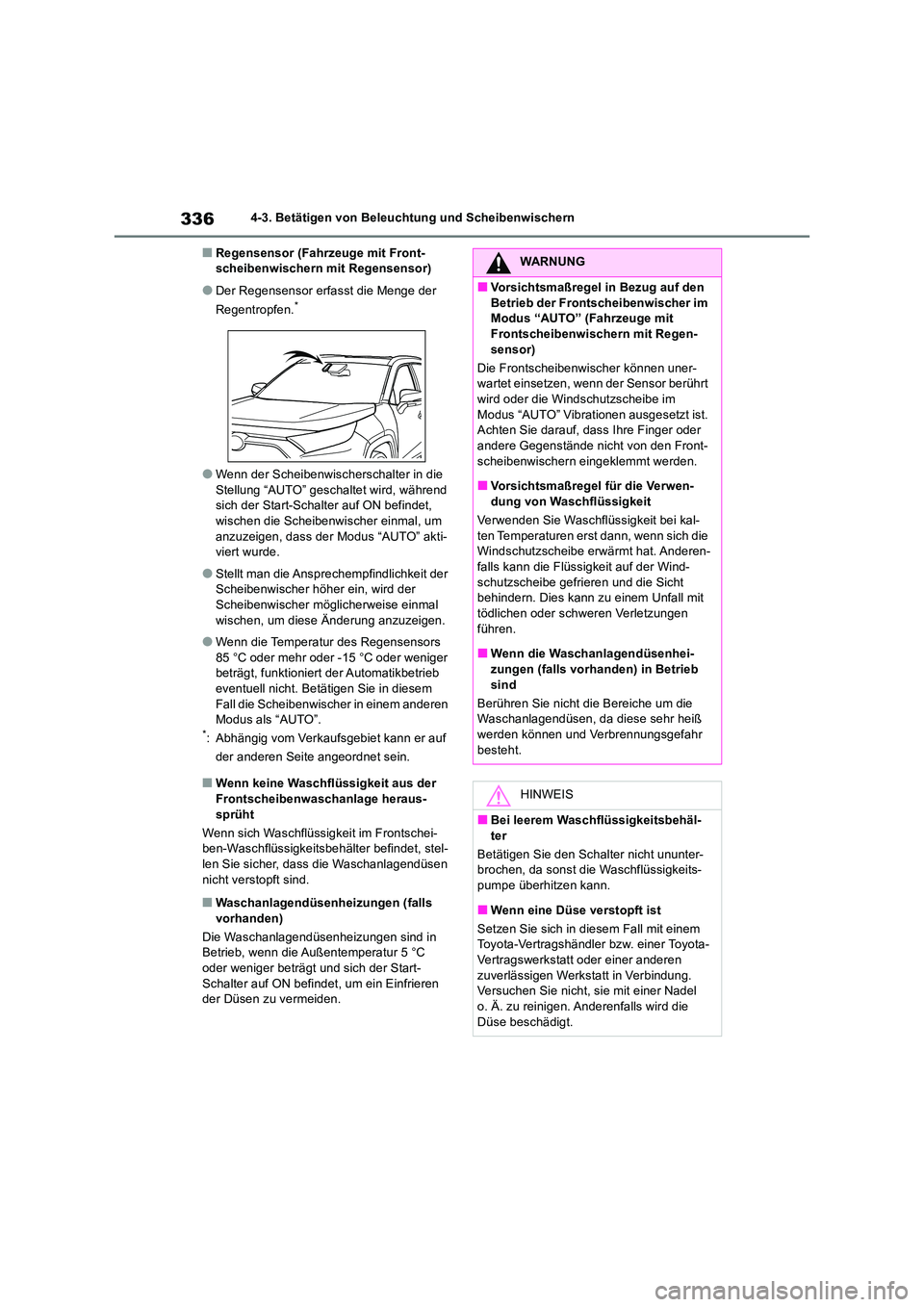

3364-3. Betätigen von Beleuchtung und Scheibenwischern
■Regensensor (Fahrzeuge mit Front- scheibenwischern mit Regensensor)
●Der Regensensor erfasst die Menge der
Regentropfen.*
●Wenn der Scheibenwischerschalter in die Stellung “AUTO” geschaltet wird, während sich der Start-Schalter auf ON befindet,
wischen die Scheibenwischer einmal, um anzuzeigen, dass der Modus “AUTO” akti-viert wurde.
●Stellt man die Ansprechempfindlichkeit der Scheibenwischer höher ein, wird der
Scheibenwischer möglicherweise einmal wischen, um diese Änderung anzuzeigen.
●Wenn die Temperatur des Regensensors 85 °C oder mehr oder -15 °C oder weniger beträgt, funktioniert der Automatikbetrieb
eventuell nicht. Betätigen Sie in diesem Fall die Scheibenwischer in einem anderen Modus als “AUTO”.*: Abhängig vom Verkaufsgebiet kann er auf
der anderen Seite angeordnet sein.
■Wenn keine Waschflüssigkeit aus der Frontscheibenwaschanlage heraus-
sprüht
Wenn sich Waschflüssigkeit im Frontschei- ben-Waschflüssigkeitsbehälter befindet, stel-len Sie sicher, dass die Waschanlagendüsen
nicht verstopft sind.
■Waschanlagendüsenheizungen (falls vorhanden)
Die Waschanlagendüsenheizungen sind in Betrieb, wenn die Außentemperatur 5 °C
oder weniger beträgt und sich der Start- Schalter auf ON befindet, um ein Einfrieren der Düsen zu vermeiden.
WARNUNG
■Vorsichtsmaßregel in Bezug auf den
Betrieb der Frontscheibenwischer im Modus “AUTO” (Fahrzeuge mit Frontscheibenwischern mit Regen-
sensor)
Die Frontscheibenwischer können uner- wartet einsetzen, wenn der Sensor berührt wird oder die Windschutzscheibe im
Modus “AUTO” Vibrationen ausgesetzt ist. Achten Sie darauf, dass Ihre Finger oder andere Gegenstände nicht von den Front-
scheibenwischern eingeklemmt werden.
■Vorsichtsmaßregel für die Verwen- dung von Waschflüssigkeit
Verwenden Sie Waschflüssigkeit bei kal-
ten Temperaturen erst dann, wenn sich die Windschutzscheibe erwärmt hat. Anderen-falls kann die Flüssigkeit auf der Wind-
schutzscheibe gefrieren und die Sicht behindern. Dies kann zu einem Unfall mit tödlichen oder schweren Verletzungen
führen.
■Wenn die Waschanlagendüsenhei- zungen (falls vorhanden) in Betrieb
sind
Berühren Sie nicht die Bereiche um die Waschanlagendüsen, da diese sehr heiß
werden können und Verbrennungsgefahr besteht.
HINWEIS
■Bei leerem Waschflüssigkeitsbehäl-
ter
Betätigen Sie den Schalter nicht ununter- brochen, da sonst die Waschflüssigkeits-pumpe überhitzen kann.
■Wenn eine Düse verstopft ist
Setzen Sie sich in diesem Fall mit einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
zuverlässigen Werkstatt in Verbindung. Versuchen Sie nicht, sie mit einer Nadel o. Ä. zu reinigen. Anderenfalls wird die
Düse beschädigt.
