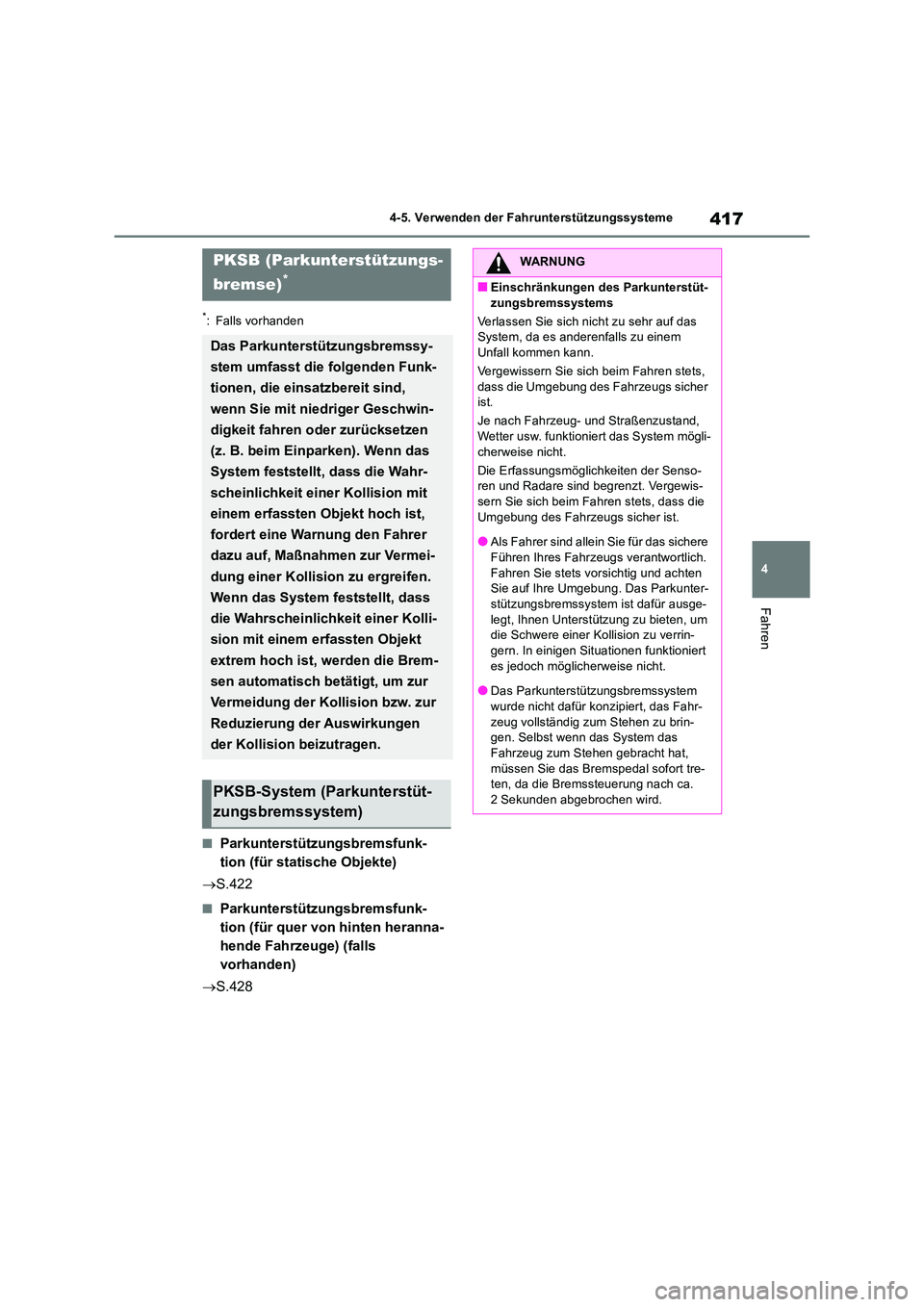

2019 TOYOTA RAV4 Betriebsanleitungen (in German)

417
4
4-5. Verwenden der Fahrunterstützungssysteme
Fahren
*: Falls vorhanden
■Parkunterstützungsbremsfunk-
tion (für statische Objekte)
 S.422
■Parkunterstützungsbremsfunk-
tion (für quer von hinten heranna-
hende Fahrzeuge) (falls
vorhanden)
 S.428
PKSB (Parkunterstützungs-
bremse)*
Das Parkunterstützungsbremssy-
stem umfasst die folgenden Funk-
tionen, die einsatzbereit sind,
wenn Sie mit niedriger Geschwin-
digkeit fahren oder zurücksetzen
(z. B. beim Einparken). Wenn das
System feststellt, dass die Wahr-
scheinlichkeit einer Kollision mit
einem erfassten Objekt hoch ist,
fordert eine Warnung den Fahrer
dazu auf, Maßnahmen zur Vermei-
dung einer Kollision zu ergreifen.
Wenn das System feststellt, dass
die Wahrscheinlichkeit einer Kolli-
sion mit einem erfassten Objekt
extrem hoch ist, werden die Brem-
sen automatisch betätigt, um zur
Vermeidung der Kollision bzw. zur
Reduzierung der Auswirkungen
der Kollision beizutragen.
PKSB-System (Parkunterstüt-
zungsbremssystem)
WARNUNG
■Einschränkungen des Parkunterstüt-
zungsbremssystems
Verlassen Sie sich nicht zu sehr auf das System, da es anderenfalls zu einem Unfall kommen kann.
Vergewissern Sie sich beim Fahren stets,
dass die Umgebung des Fahrzeugs sicher ist.
Je nach Fahrzeug- und Straßenzustand, Wetter usw. funktioniert das System mögli-
cherweise nicht.
Die Erfassungsmöglichkeiten der Senso- ren und Radare sind begrenzt. Vergewis-sern Sie sich beim Fahren stets, dass die
Umgebung des Fahrzeugs sicher ist.
●Als Fahrer sind allein Sie für das sichere Führen Ihres Fahrzeugs verantwortlich.
Fahren Sie stets vorsichtig und achten Sie auf Ihre Umgebung. Das Parkunter-stützungsbremssystem ist dafür ausge-
legt, Ihnen Unterstützung zu bieten, um die Schwere einer Kollision zu verrin-gern. In einigen Situationen funktioniert
es jedoch möglicherweise nicht.
●Das Parkunterstützungsbremssystem wurde nicht dafür konzipiert, das Fahr-
zeug vollständig zum Stehen zu brin- gen. Selbst wenn das System das
Fahrzeug zum Stehen gebracht hat, müssen Sie das Bremspedal sofort tre-ten, da die Bremssteuerung nach ca.
2 Sekunden abgebrochen wird.

4184-5. Verwenden der Fahrunterstützungssysteme
Die Parkunterstützungsbremse kann
auf dem Bildschirm des Multi-Infor-
mationsdisplays aktiviert bzw. deakti-
viert werden. Alle
Parkunterstützungsbremsfunktionen
(also jene für statische Objekte und
jene für quer von hinten herannahende
Fahrzeuge) werden gleichzeitig akti-
viert bzw. deaktiviert. ( S.146)
Wenn die Parkunterstützungsbremse deakti-
viert ist, leuchtet die PKSB OFF-Kontroll-
leuchte ( S.127) auf dem Multi-
Informationsdisplay.
Wählen Sie zum erneuten Aktivieren des
Systems auf dem Multi-Informationsdis-
play und wählen Sie dann und schal-
ten Sie es ein.
Wenn das System deaktiviert wird, bleibt es
auch deaktiviert, wenn der Start-Schalter
ausgeschaltet und danach wieder auf ON
geschaltet wird.
Wenn die Steuerung der Hybridsystem-
Leistungsbeschränkung oder die
Bremssteuerung eingreift, ertönt ein
Warnsummer und eine Meldung wird
auf dem Multi-Informationsdisplay bzw.
dem Bildschirm des Navigationssy-
stems (falls vorhanden) oder Multime-
diasystems angezeigt, um den Fahrer
zu warnen.
Je nach Situation greift die Steuerung der
Hybridsystem-Leistungsbeschränkung ein,
um entweder die Beschleunigung zu
begrenzen oder die Leistung so weit wie
möglich zu beschränken.
 Steuerung der Hybridsystem-Lei-
stungsbeschränkung greift ein
(Beschleunigungsbegrenzung)
Das System schränkt die Beschleunigung
ein, wenn sie über einem gewissen Maß
liegt.
Bildschirm des Navigationssystems (falls
vorhanden) oder Multimediasystems (falls
vorhanden): Es wird keine Warnung ange-
zeigt
Multi-Informationsdisplay: “Objekt erfasst.
Beschleunigung verringert.”
PKSB OFF-Kontrollleuchte: Leuchtet nicht
Warnsummer: Ertönt nicht
 Steuerung der Hybridsystem-Lei-
stungsbeschränkung greift ein
(größtmögliche Beschränkung der
Leistung)
Das System hat festgestellt, dass die
Bremse stärker als üblich betätigt werden
muss.
Bildschirm des Navigationssystems (falls
vorhanden) oder Multimediasystems (falls
HINWEIS
■Wenn “PKSB nicht verfügbar” auf
dem Multi-Informationsdisplay ange- zeigt wird und die PKSB OFF-Kon-trollleuchte blinkt
Falls diese Meldung unmittelbar nach dem
Schalten des Start-Schalters auf ON ange- zeigt wird, lassen Sie bei der Fahrzeugbe-dienung Vorsicht walten und behalten Sie
Ihre Umgebung im Blick. Das Fahrzeug muss eventuell eine gewisse Zeit lang gefahren werden, ehe das System wieder
normal funktioniert. (Falls Sie eine Weile gefahren sind und das System noch immer nicht normal funktioniert, reinigen
Sie die Sensoren und die umgebenden Bereiche auf den Stoßfängern.)
Aktivieren/Deaktivieren der
Parkunterstützungsbremse
Anzeige und Warnsummer für
die Steuerung der Hybridsy-
stem-Leistungsbeschränkung
und die Bremssteuerung

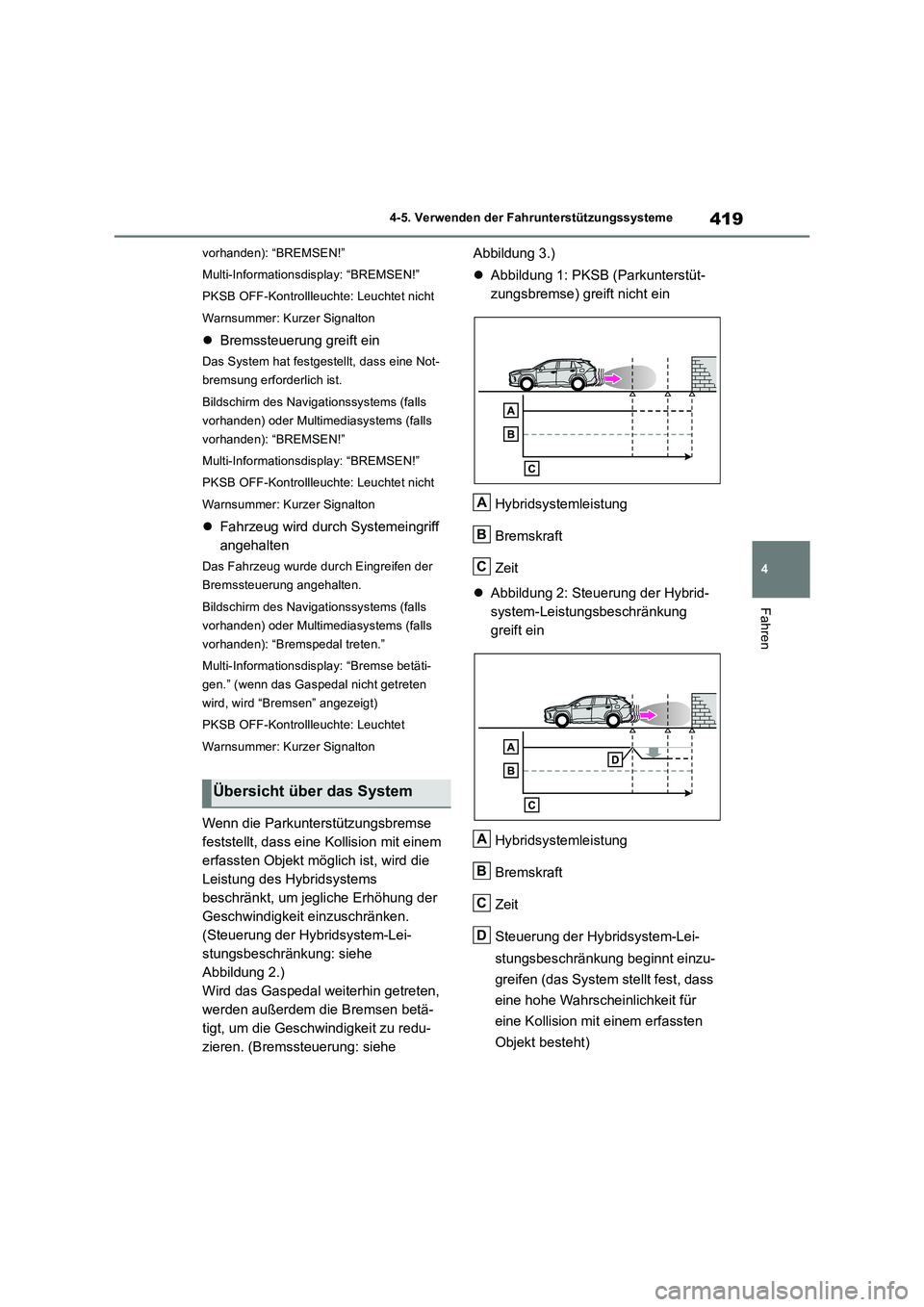

419
4 4-5. Verwenden der Fahrunterstützungssysteme
Fahren
vorhanden): “BREMSEN!”
Multi-Informationsdisplay: “BREMSEN!”
PKSB OFF-Kontrollleuchte: Leuchtet nicht
Warnsummer: Kurzer Signalton
Bremssteuerung greift ein
Das System hat festgestellt, dass eine Not-
bremsung erforderlich ist.
Bildschirm des Navigationssystems (falls
vorhanden) oder Multimediasystems (falls
vorhanden): “BREMSEN!”
Multi-Informationsdisplay: “BREMSEN!”
PKSB OFF-Kontrollleuchte: Leuchtet nicht
Warnsummer: Kurzer Signalton
Fahrzeug wird durch Systemeingriff
angehalten
Das Fahrzeug wurde durch Eingreifen der
Bremssteuerung angehalten.
Bildschirm des Navigationssystems (falls
vorhanden) oder Multimediasystems (falls
vorhanden): “Bremspedal treten.”
Multi-Informationsdisplay: “Bremse betäti-
gen.” (wenn das Gaspedal nicht getreten
wird, wird “Bremsen” angezeigt)
PKSB OFF-Kontrollleuchte: Leuchtet
Warnsummer: Kurzer Signalton
Wenn die Parkunterstützungsbremse
feststellt, dass eine Kollision mit einem
erfassten Objekt möglich ist, wird die
Leistung des Hybridsystems
beschränkt, um jegliche Erhöhung der
Geschwindigkeit einzuschränken.
(Steuerung der Hybridsystem-Lei-
stungsbeschränkung: siehe
Abbildung 2.)
Wird das Gaspedal weiterhin getreten,
werden außerdem die Bremsen betä-
tigt, um die Geschwindigkeit zu redu-
zieren. (Bremssteuerung: siehe Abbildung 3.)
Abbildung 1: PKSB (Parkunterstüt-
zungsbremse) greift nicht ein
Hybridsystemleistung
Bremskraft
Zeit
Abbildung 2: Steuerung der Hybrid-
system-Leistungsbeschränkung
greift ein
Hybridsystemleistung
Bremskraft
Zeit
Steuerung der Hybridsystem-Lei-
stungsbeschränkung beginnt einzu-
greifen (das System stellt fest, dass
eine hohe Wahrscheinlichkeit für
eine Kollision mit einem erfassten
Objekt besteht)
Übersicht über das System
A
B
C
A
B
C
D

4204-5. Verwenden der Fahrunterstützungssysteme

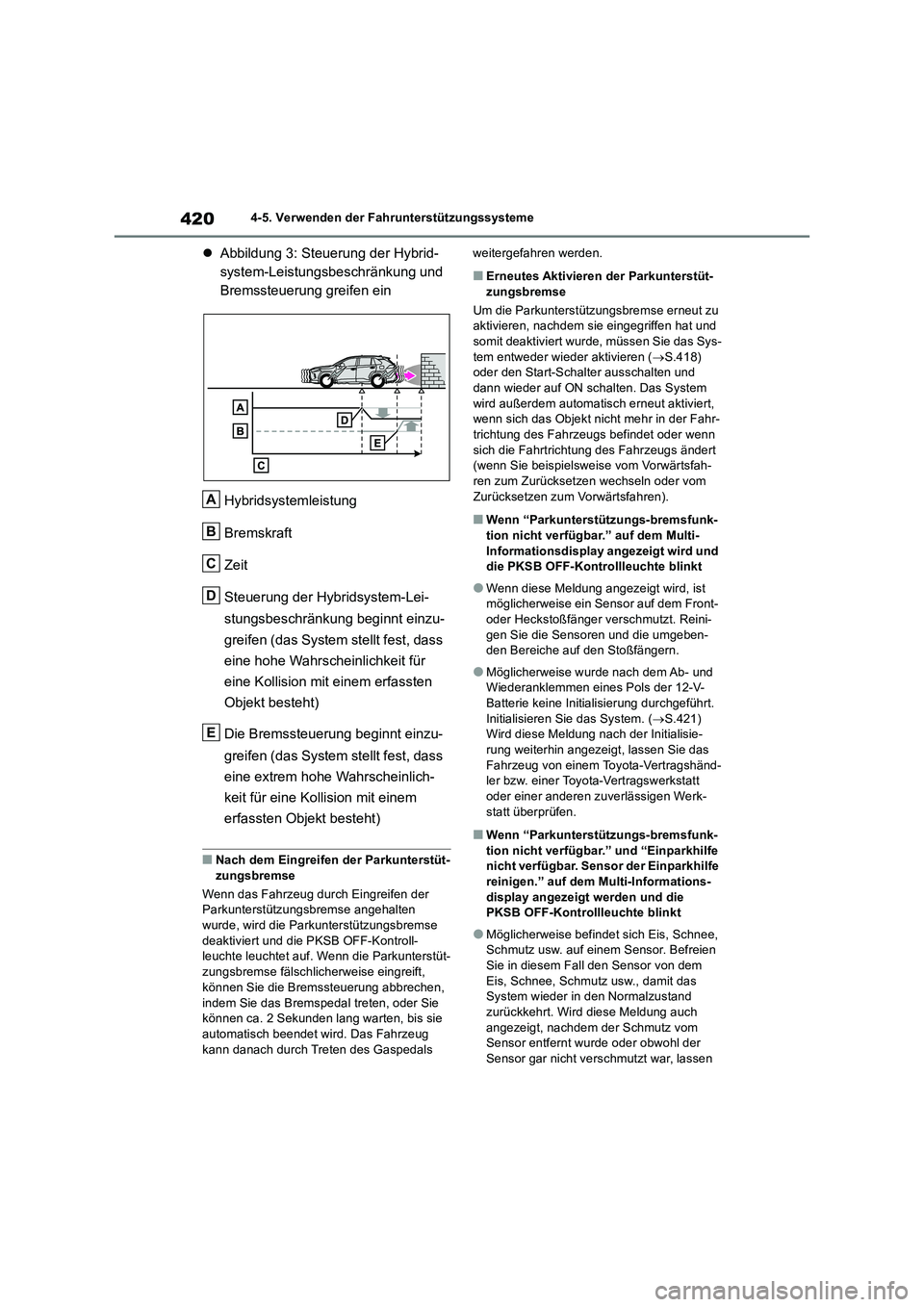

Abbildung 3: Steuerung der Hybrid-
system-Leistungsbeschränkung und
Bremssteuerung greifen ein
Hybridsystemleistung
Bremskraft
Zeit
Steuerung der Hybridsystem-Lei-
stungsbeschränkung beginnt einzu-
greifen (das System stellt fest, dass
eine hohe Wahrscheinlichkeit für
eine Kollision mit einem erfassten
Objekt besteht)
Die Bremssteuerung beginnt einzu-
greifen (das System stellt fest, dass
eine extrem hohe Wahrscheinlich-
keit für eine Kollision mit einem
erfassten Objekt besteht)
■Nach dem Eingreifen der Parkunterstüt-
zungsbremse
Wenn das Fahrzeug durch Eingreifen der
Parkunterstützungsbremse angehalten
wurde, wird die Parkunterstützungsbremse
deaktiviert und die PKSB OFF-Kontroll-
leuchte leuchtet auf. Wenn die Parkunterstüt-
zungsbremse fälschlicherweise eingreift,
können Sie die Bremssteuerung abbrechen,
indem Sie das Bremspedal treten, oder Sie
können ca. 2 Sekunden lang warten, bis sie
automatisch beendet wird. Das Fahrzeug
kann danach durch Treten des Gaspedals weitergefahren werden.
■Erneutes Aktivieren der Parkunterstüt-
zungsbremse
Um die Parkunterstützungsbremse erneut zu
aktivieren, nachdem sie eingegriffen hat und
somit deaktiviert wurde, müssen Sie das Sys-
tem entweder wieder aktivieren (S.418)
oder den Start-Schalter ausschalten und
dann wieder auf ON schalten. Das System
wird außerdem automatisch erneut aktiviert,
wenn sich das Objekt nicht mehr in der Fahr-
trichtung des Fahrzeugs befindet oder wenn
sich die Fahrtrichtung des Fahrzeugs ändert
(wenn Sie beispielsweise vom Vorwärtsfah-
ren zum Zurücksetzen wechseln oder vom
Zurücksetzen zum Vorwärtsfahren).
■Wenn “Parkunterstützungs-bremsfunk-
tion nicht verfügbar.” auf dem Multi-
Informationsdisplay angezeigt wird und
die PKSB OFF-Kontrollleuchte blinkt
●Wenn diese Meldung angezeigt wird, ist
möglicherweise ein Sensor auf dem Front-
oder Heckstoßfänger verschmutzt. Reini-
gen Sie die Sensoren und die umgeben-
den Bereiche auf den Stoßfängern.
●Möglicherweise wurde nach dem Ab- und
Wiederanklemmen eines Pols der 12-V-
Batterie keine Initialisierung durchgeführt.
Initialisieren Sie das System. (S.421)
Wird diese Meldung nach der Initialisie-
rung weiterhin angezeigt, lassen Sie das
Fahrzeug von einem Toyota-Vertragshänd-
ler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werk-
statt überprüfen.
■Wenn “Parkunterstützungs-bremsfunk-
tion nicht verfügbar.” und “Einparkhilfe
nicht verfügbar. Sensor der Einparkhilfe
reinigen.” auf dem Multi-Informations-
display angezeigt werden und die
PKSB OFF-Kontrollleuchte blinkt
●Möglicherweise befindet sich Eis, Schnee,
Schmutz usw. auf einem Sensor. Befreien
Sie in diesem Fall den Sensor von dem
Eis, Schnee, Schmutz usw., damit das
System wieder in den Normalzustand
zurückkehrt. Wird diese Meldung auch
angezeigt, nachdem der Schmutz vom
Sensor entfernt wurde oder obwohl der
Sensor gar nicht verschmutzt war, lassen
A
B
C
D
E

421
4 4-5. Verwenden der Fahrunterstützungssysteme
Fahren
Sie das Fahrzeug von einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertrags-
werkstatt oder einer anderen
zuverlässigen Werkstatt überprüfen.
●Ein Sensor kann eingefroren sein. Ist das
Eis geschmolzen, kehrt das System wieder
in den Normalzustand zurück.
●Möglicherweise strömt pausenlos Wasser
über die Sensoroberfläche, z. B. während
eines heftigen Regenfalls. Wenn das Sys-
tem feststellt, dass die Situation wieder
normal ist, kehrt es in den Normalzustand
zurück.
■Wenn ein Pol der 12-V-Batterie ab- und
wieder angeklemmt wurde
Das System muss initialisiert werden. Fahren
Sie zum Initialisieren des Systems minde-
stens 5 Sekunden lang mit einer Geschwin-
digkeit von ca. 35 km/h oder mehr
geradeaus.

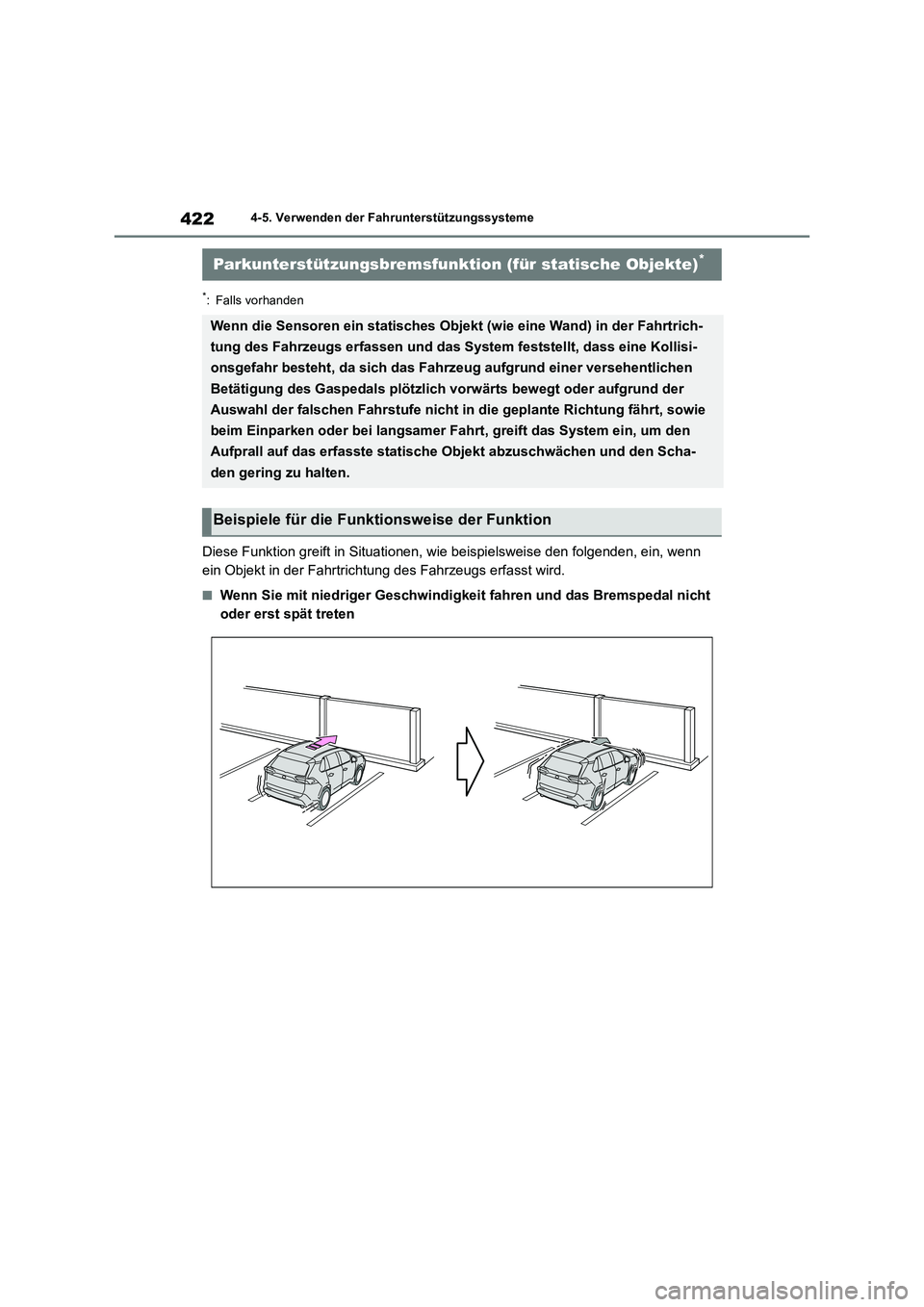

4224-5. Verwenden der Fahrunterstützungssysteme
*: Falls vorhanden
Diese Funktion greift in Situationen, wie beispielsweise den folgenden, ein, wenn
ein Objekt in der Fahrtrichtung des Fahrzeugs erfasst wird.
■Wenn Sie mit niedriger Geschwindigkeit fahren und das Bremspedal nicht
oder erst spät treten
Parkunterstützungsbremsfunktion (für statische Objekte)*
Wenn die Sensoren ein statisches Objekt (wie eine Wand) in der Fahrtrich-
tung des Fahrzeugs erfassen und das System feststellt, dass eine Kollisi-
onsgefahr besteht, da sich das Fahrzeug aufgrund einer versehentlichen
Betätigung des Gaspedals plötzlich vorwärts bewegt oder aufgrund der
Auswahl der falschen Fahrstufe nicht in die geplante Richtung fährt, sowie
beim Einparken oder bei langsamer Fahrt, greift das System ein, um den
Aufprall auf das erfasste statische Objekt abzuschwächen und den Scha-
den gering zu halten.

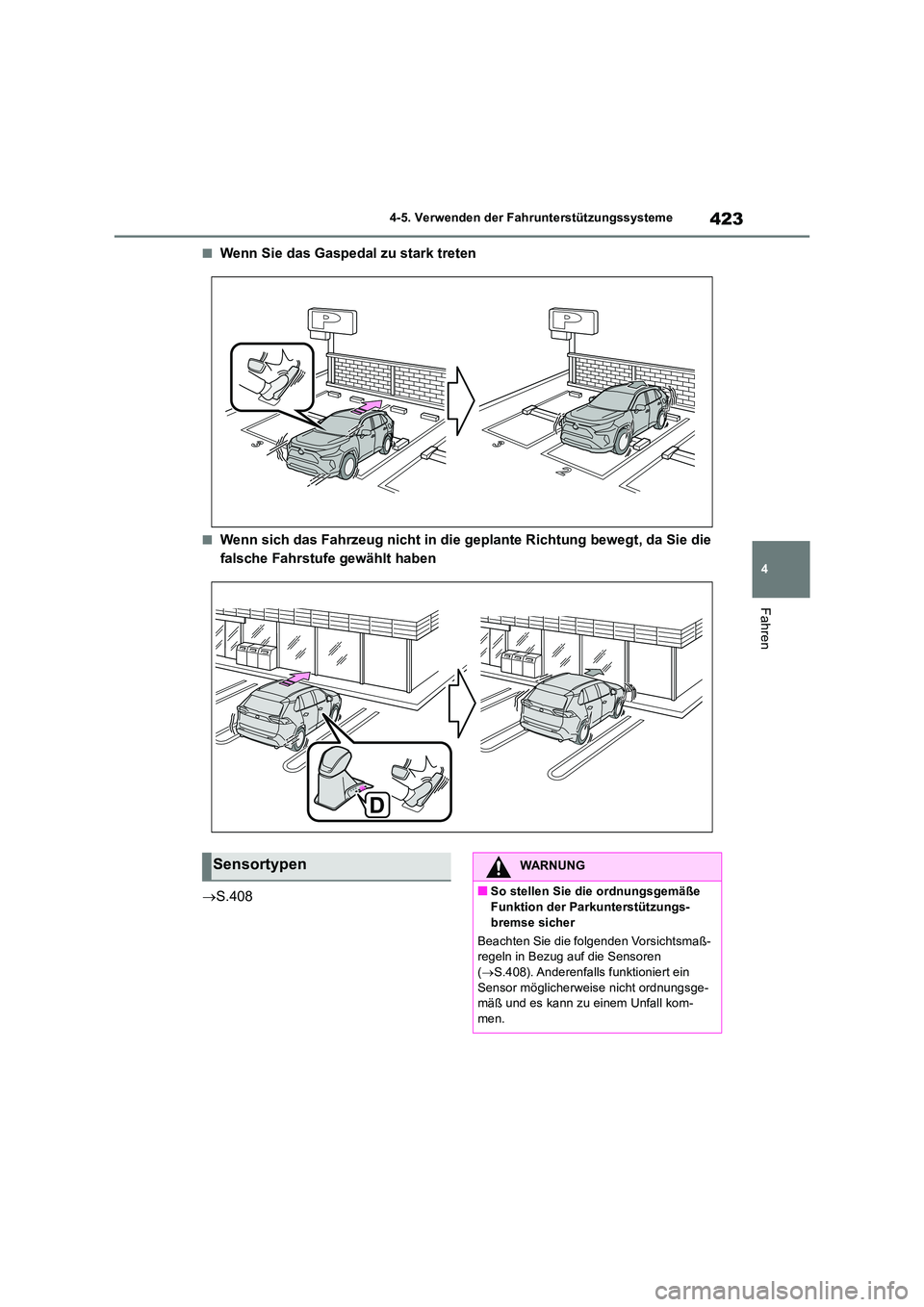

Beispiele für die Funktionsweise der Funktion

423
4
4-5. Verwenden der Fahrunterstützungssysteme
Fahren
■Wenn Sie das Gaspedal zu stark treten
■Wenn sich das Fahrzeug nicht in die geplante Richtung bewegt, da Sie die
falsche Fahrstufe gewählt haben
 S.408
SensortypenWARNUNG
■So stellen Sie die ordnungsgemäße
Funktion der Parkunterstützungs- bremse sicher
Beachten Sie die folgenden Vorsichtsmaß- regeln in Bezug auf die Sensoren
( S.408). Anderenfalls funktioniert ein Sensor möglicherweise nicht ordnungsge-mäß und es kann zu einem Unfall kom-
men.

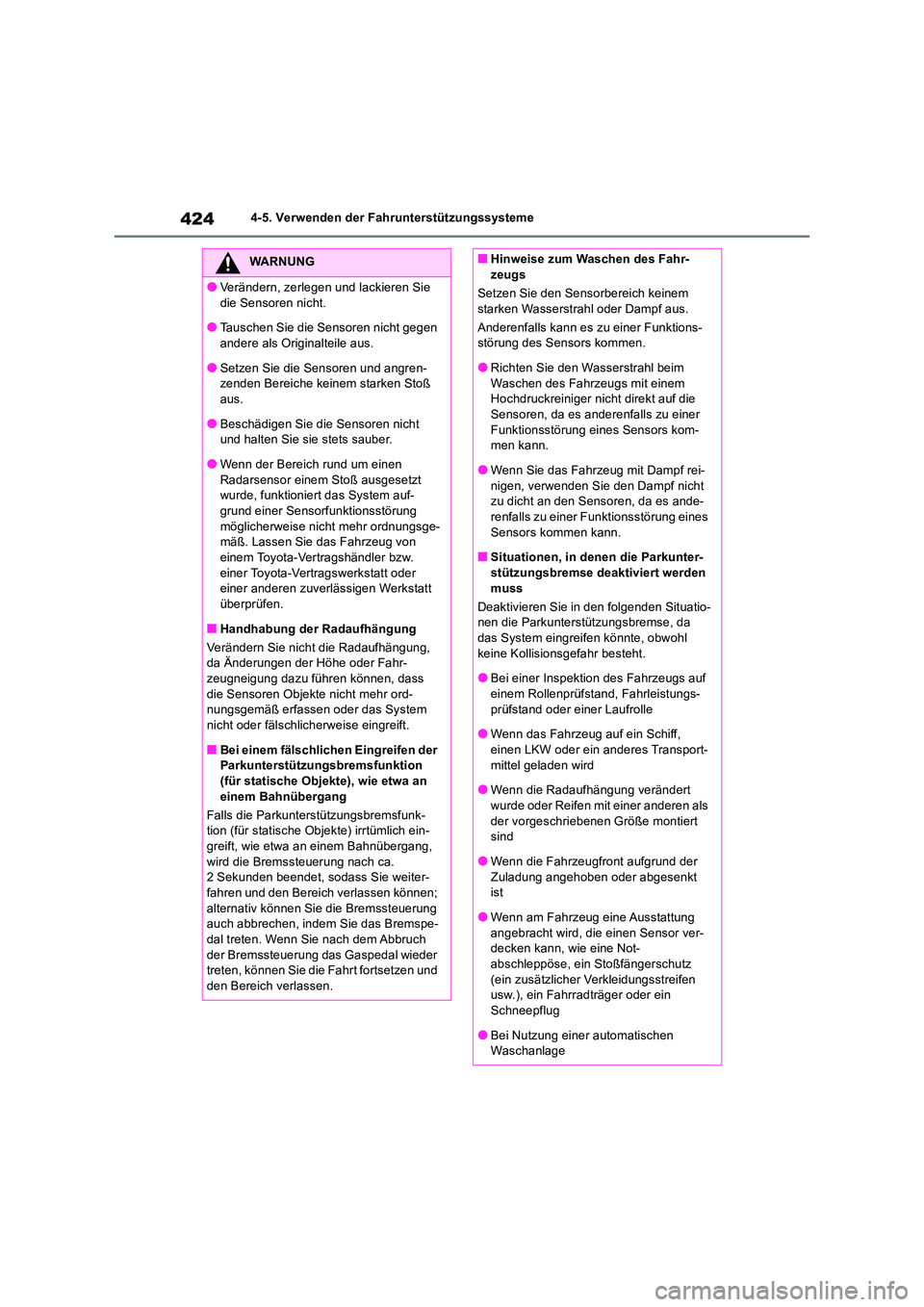

4244-5. Verwenden der Fahrunterstützungssysteme
WARNUNG
●Verändern, zerlegen und lackieren Sie
die Sensoren nicht.
●Tauschen Sie die Sensoren nicht gegen andere als Originalteile aus.
●Setzen Sie die Sensoren und angren-zenden Bereiche keinem starken Stoß aus.
●Beschädigen Sie die Sensoren nicht und halten Sie sie stets sauber.
●Wenn der Bereich rund um einen
Radarsensor einem Stoß ausgesetzt wurde, funktioniert das System auf-grund einer Sensorfunktionsstörung
möglicherweise nicht mehr ordnungsge- mäß. Lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt überprüfen.
■Handhabung der Radaufhängung
Verändern Sie nicht die Radaufhängung, da Änderungen der Höhe oder Fahr-zeugneigung dazu führen können, dass
die Sensoren Objekte nicht mehr ord- nungsgemäß erfassen oder das System
nicht oder fälschlicherweise eingreift.
■Bei einem fälschlichen Eingreifen der Parkunterstützungsbremsfunktion
(für statische Objekte), wie etwa an einem Bahnübergang
Falls die Parkunterstützungsbremsfunk- tion (für statische Objekte) irrtümlich ein-
greift, wie etwa an einem Bahnübergang, wird die Bremssteuerung nach ca. 2 Sekunden beendet, sodass Sie weiter-
fahren und den Bereich verlassen können; alternativ können Sie die Bremssteuerung auch abbrechen, indem Sie das Bremspe-
dal treten. Wenn Sie nach dem Abbruch der Bremssteuerung das Gaspedal wieder treten, können Sie die Fahrt fortsetzen und
den Bereich verlassen.
■Hinweise zum Waschen des Fahr- zeugs
Setzen Sie den Sensorbereich keinem
starken Wasserstrahl oder Dampf aus.
Anderenfalls kann es zu einer Funktions- störung des Sensors kommen.
●Richten Sie den Wasserstrahl beim
Waschen des Fahrzeugs mit einem Hochdruckreiniger nicht direkt auf die Sensoren, da es anderenfalls zu einer
Funktionsstörung eines Sensors kom- men kann.
●Wenn Sie das Fahrzeug mit Dampf rei-
nigen, verwenden Sie den Dampf nicht zu dicht an den Sensoren, da es ande-renfalls zu einer Funktionsstörung eines
Sensors kommen kann.
■Situationen, in denen die Parkunter- stützungsbremse deaktiviert werden
muss
Deaktivieren Sie in den folgenden Situatio- nen die Parkunterstützungsbremse, da das System eingreifen könnte, obwohl
keine Kollisionsgefahr besteht.
●Bei einer Inspektion des Fahrzeugs auf einem Rollenprüfstand, Fahrleistungs-
prüfstand oder einer Laufrolle
●Wenn das Fahrzeug auf ein Schiff, einen LKW oder ein anderes Transport-
mittel geladen wird
●Wenn die Radaufhängung verändert wurde oder Reifen mit einer anderen als
der vorgeschriebenen Größe montiert sind
●Wenn die Fahrzeugfront aufgrund der
Zuladung angehoben oder abgesenkt ist
●Wenn am Fahrzeug eine Ausstattung
angebracht wird, die einen Sensor ver- decken kann, wie eine Not-abschleppöse, ein Stoßfängerschutz
(ein zusätzlicher Verkleidungsstreifen usw.), ein Fahrradträger oder ein Schneepflug
●Bei Nutzung einer automatischen Waschanlage
