7-2. Vorgehen im Notfall
Wenn Störungen auftreten
Wagenheber (falls vorhanden)*1, 2
Reifenreparaturset
Werkzeugtasche (falls vorhanden)
Wagenheberkurbel (falls vorhanden)
Radmutternschlüssel (falls vorhanden)
Notabschleppöse
*1: Herausnehmen des Wagenhebers ( S.589)
*2: Verwendung des Wagenhebers (S.590)
■Flasche
Aufkleber
■Luftkompressor
Reifendruckmesser
Kompressorschalter
Anschlussstecker
Schlauch
Luftablasskappe
A
B
C
D
E
F

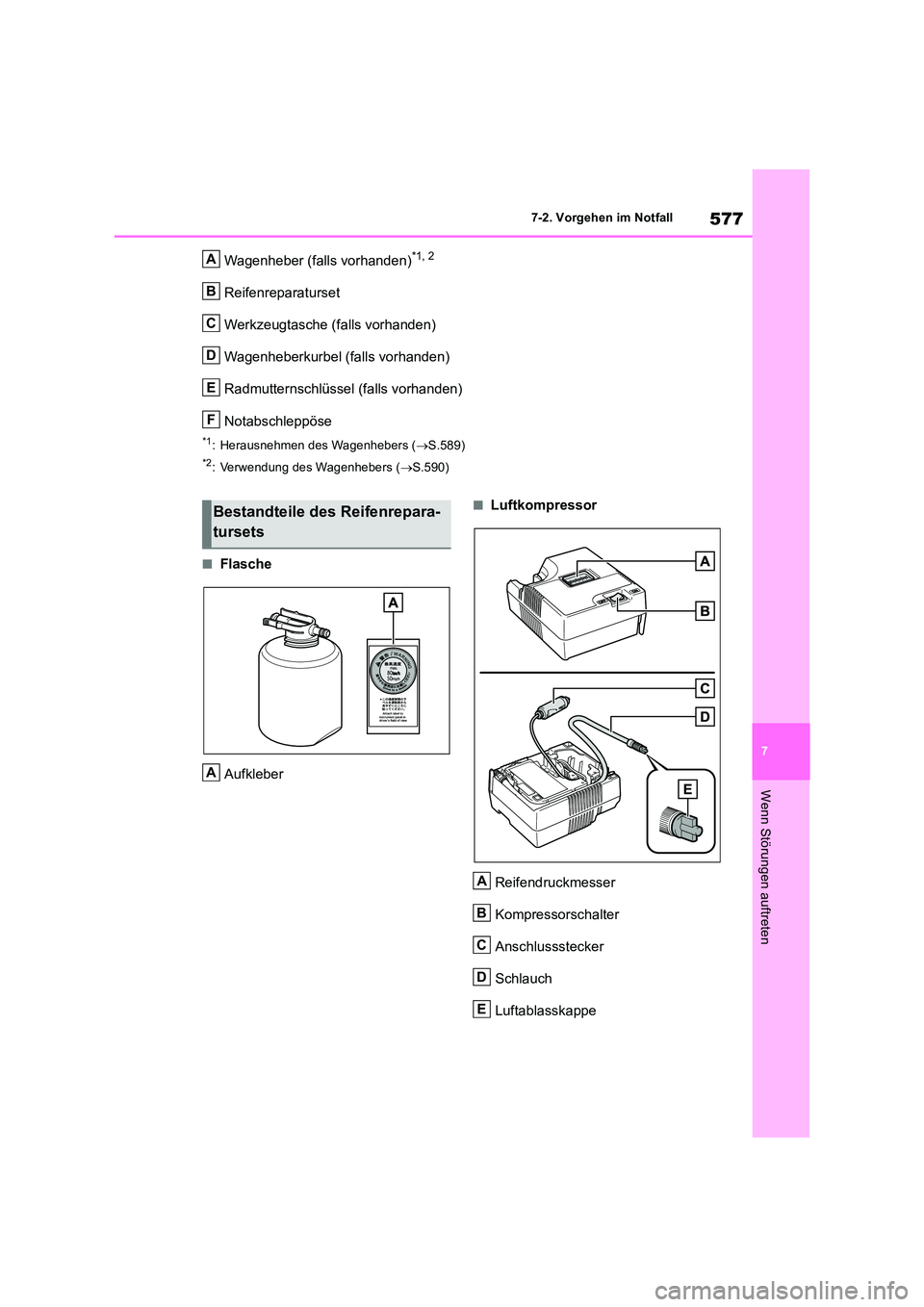

Bestandteile des Reifenrepara-
tursets
A
A
B
C
D
E

5787-2. Vorgehen im Notfall
■Hinweis zur Überprüfung des Reifenre- paratursets
Überprüfen Sie gelegentlich das Verfallsda- tums des Dichtmittels. Das Verfallsdatum ist
auf der Flasche angegeben. Verwenden Sie kein Dichtmittel, dessen Verfallsdatum bereits überschritten ist. Anderenfalls lässt
sich eine Reparatur mit dem Reifenreparatur- set eventuell nicht ordnungsgemäß durchfüh-ren.

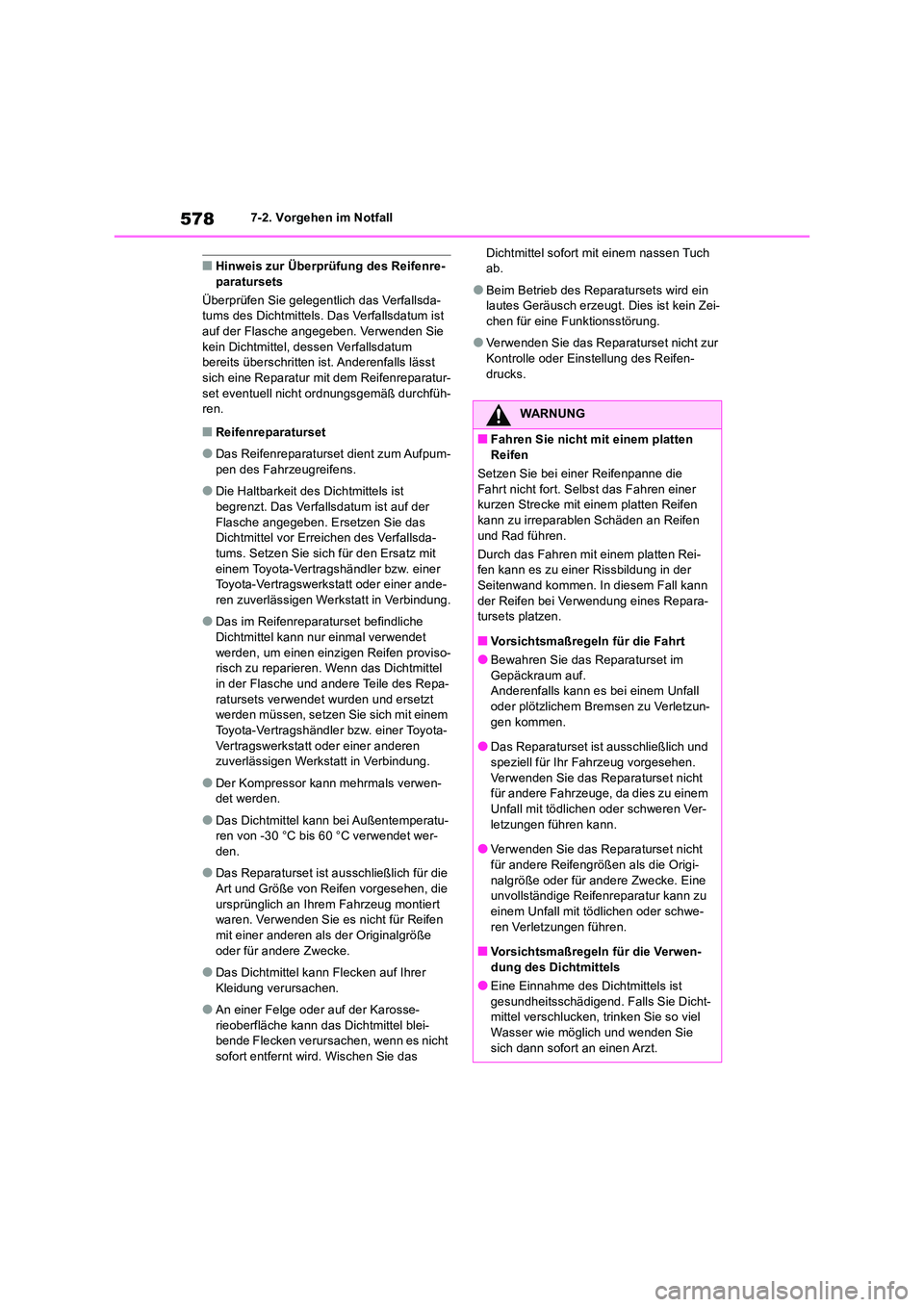

■Reifenreparaturset
●Das Reifenreparaturset dient zum Aufpum-pen des Fahrzeugreifens.
●Die Haltbarkeit des Dichtmittels ist begrenzt. Das Verfallsdatum ist auf der
Flasche angegeben. Ersetzen Sie das Dichtmittel vor Erreichen des Verfallsda-tums. Setzen Sie sich für den Ersatz mit
einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer ande-ren zuverlässigen Werkstatt in Verbindung.
●Das im Reifenreparaturset befindliche Dichtmittel kann nur einmal verwendet
werden, um einen einzigen Reifen proviso- risch zu reparieren. Wenn das Dichtmittel in der Flasche und andere Teile des Repa-
ratursets verwendet wurden und ersetzt werden müssen, setzen Sie sich mit einem Toyota-Vertragshändler bzw. einer Toyota-
Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt in Verbindung.
●Der Kompressor kann mehrmals verwen-det werden.
●Das Dichtmittel kann bei Außentemperatu-ren von -30 °C bis 60 °C verwendet wer-den.
●Das Reparaturset ist ausschließlich für die Art und Größe von Reifen vorgesehen, die
ursprünglich an Ihrem Fahrzeug montiert waren. Verwenden Sie es nicht für Reifen mit einer anderen als der Originalgröße
oder für andere Zwecke.
●Das Dichtmittel kann Flecken auf Ihrer
Kleidung verursachen.
●An einer Felge oder auf der Karosse-
rieoberfläche kann das Dichtmittel blei- bende Flecken verursachen, wenn es nicht sofort entfernt wird. Wischen Sie das
Dichtmittel sofort mit einem nassen Tuch ab.
●Beim Betrieb des Reparatursets wird ein lautes Geräusch erzeugt. Dies ist kein Zei-chen für eine Funktionsstörung.
●Verwenden Sie das Reparaturset nicht zur Kontrolle oder Einstellung des Reifen-
drucks.
WARNUNG
■Fahren Sie nicht mit einem platten Reifen
Setzen Sie bei einer Reifenpanne die
Fahrt nicht fort. Selbst das Fahren einer kurzen Strecke mit einem platten Reifen kann zu irreparablen Schäden an Reifen
und Rad führen.
Durch das Fahren mit einem platten Rei- fen kann es zu einer Rissbildung in der Seitenwand kommen. In diesem Fall kann
der Reifen bei Verwendung eines Repara- tursets platzen.
■Vorsichtsmaßregeln für die Fahrt
●Bewahren Sie das Reparaturset im
Gepäckraum auf. Anderenfalls kann es bei einem Unfall oder plötzlichem Bremsen zu Verletzun-
gen kommen.
●Das Reparaturset ist ausschließlich und
speziell für Ihr Fahrzeug vorgesehen. Verwenden Sie das Reparaturset nicht für andere Fahrzeuge, da dies zu einem
Unfall mit tödlichen oder schweren Ver- letzungen führen kann.
●Verwenden Sie das Reparaturset nicht
für andere Reifengrößen als die Origi- nalgröße oder für andere Zwecke. Eine unvollständige Reifenreparatur kann zu
einem Unfall mit tödlichen oder schwe- ren Verletzungen führen.
■Vorsichtsmaßregeln für die Verwen-
dung des Dichtmittels
●Eine Einnahme des Dichtmittels ist gesundheitsschädigend. Falls Sie Dicht-mittel verschlucken, trinken Sie so viel
Wasser wie möglich und wenden Sie sich dann sofort an einen Arzt.

579
7
7-2. Vorgehen im Notfall
Wenn Störungen auftreten

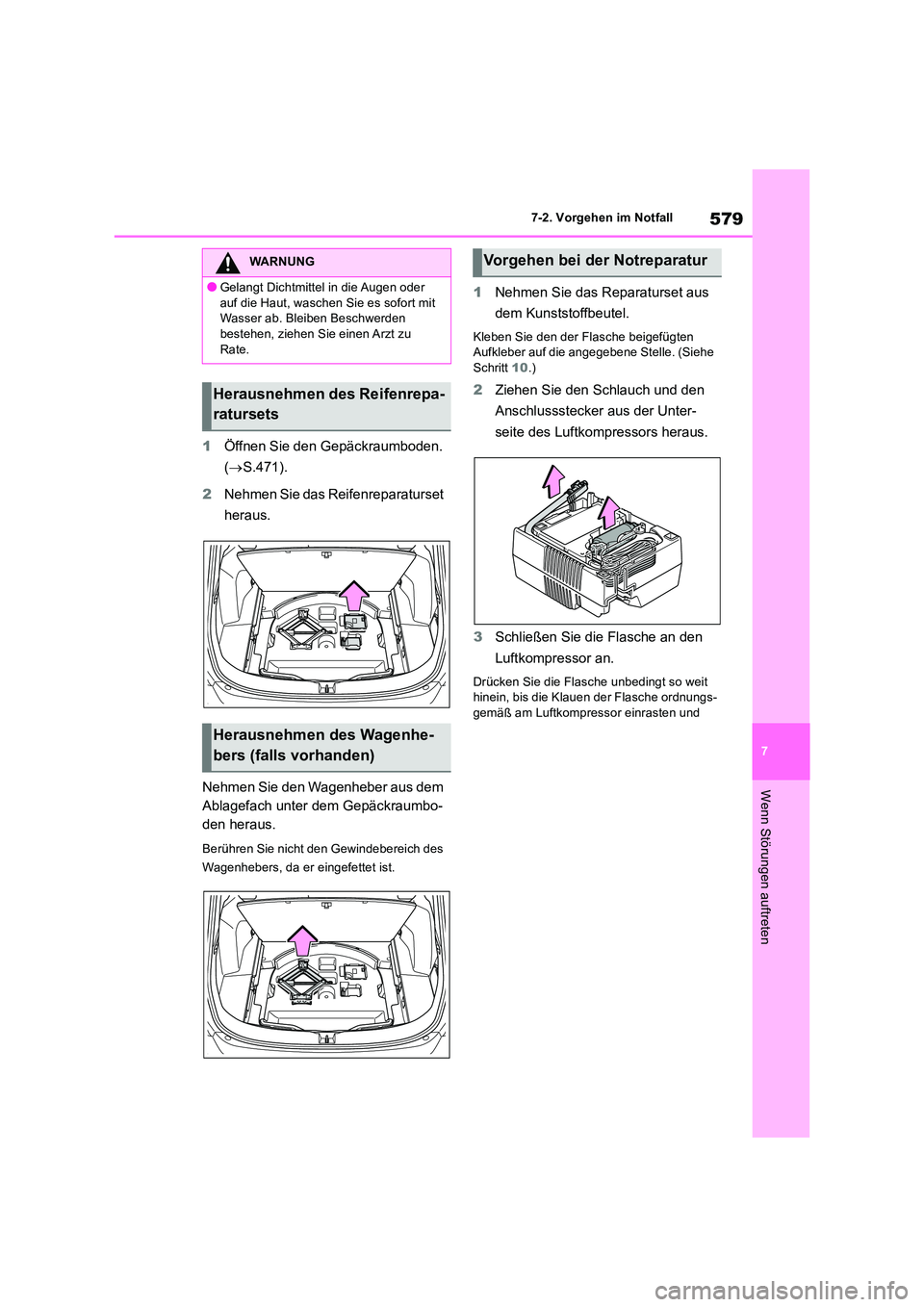

1 Öffnen Sie den Gepäckraumboden.
( S.471).
2 Nehmen Sie das Reifenreparaturset
heraus.
Nehmen Sie den Wagenheber aus dem
Ablagefach unter dem Gepäckraumbo-
den heraus.
Berühren Sie nicht den Gewindebereich des
Wagenhebers, da er eingefettet ist.
1 Nehmen Sie das Reparaturset aus
dem Kunststoffbeutel.
Kleben Sie den der Flasche beigefügten Aufkleber auf die angegebene Stelle. (Siehe Schritt 10.)
2Ziehen Sie den Schlauch und den
Anschlussstecker aus der Unter-
seite des Luftkompressors heraus.
3 Schließen Sie die Flasche an den
Luftkompressor an.
Drücken Sie die Flasche unbedingt so weit hinein, bis die Klauen der Flasche ordnungs-gemäß am Luftkompressor einrasten und
WARNUNG
●Gelangt Dichtmittel in die Augen oder
auf die Haut, waschen Sie es sofort mit Wasser ab. Bleiben Beschwerden bestehen, ziehen Sie einen Arzt zu
Rate.
Herausnehmen des Reifenrepa-
ratursets
Herausnehmen des Wagenhe-
bers (falls vorhanden)
Vorgehen bei der Notreparatur

5807-2. Vorgehen im Notfall
nicht mehr sichtbar sind.

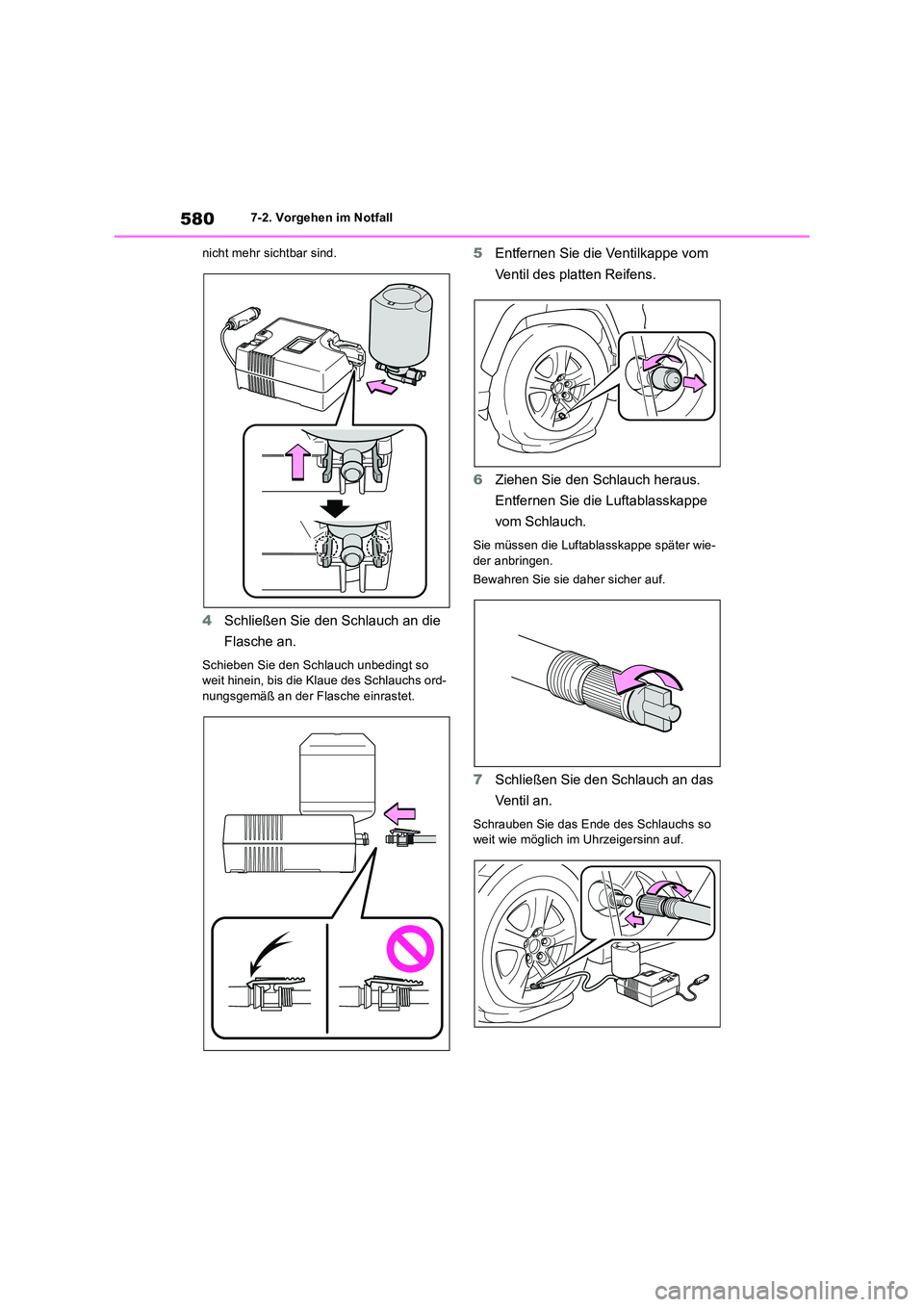

4 Schließen Sie den Schlauch an die
Flasche an.
Schieben Sie den Schlauch unbedingt so weit hinein, bis die Klaue des Schlauchs ord-nungsgemäß an der Flasche einrastet.
5 Entfernen Sie die Ventilkappe vom
Ventil des platten Reifens.
6 Ziehen Sie den Schlauch heraus.
Entfernen Sie die Luftablasskappe
vom Schlauch.
Sie müssen die Luftablasskappe später wie-
der anbringen.
Bewahren Sie sie daher sicher auf.
7 Schließen Sie den Schlauch an das
Ve nt i l a n.
Schrauben Sie das Ende des Schlauchs so weit wie möglich im Uhrzeigersinn auf.

581
7
7-2. Vorgehen im Notfall
Wenn Störungen auftreten

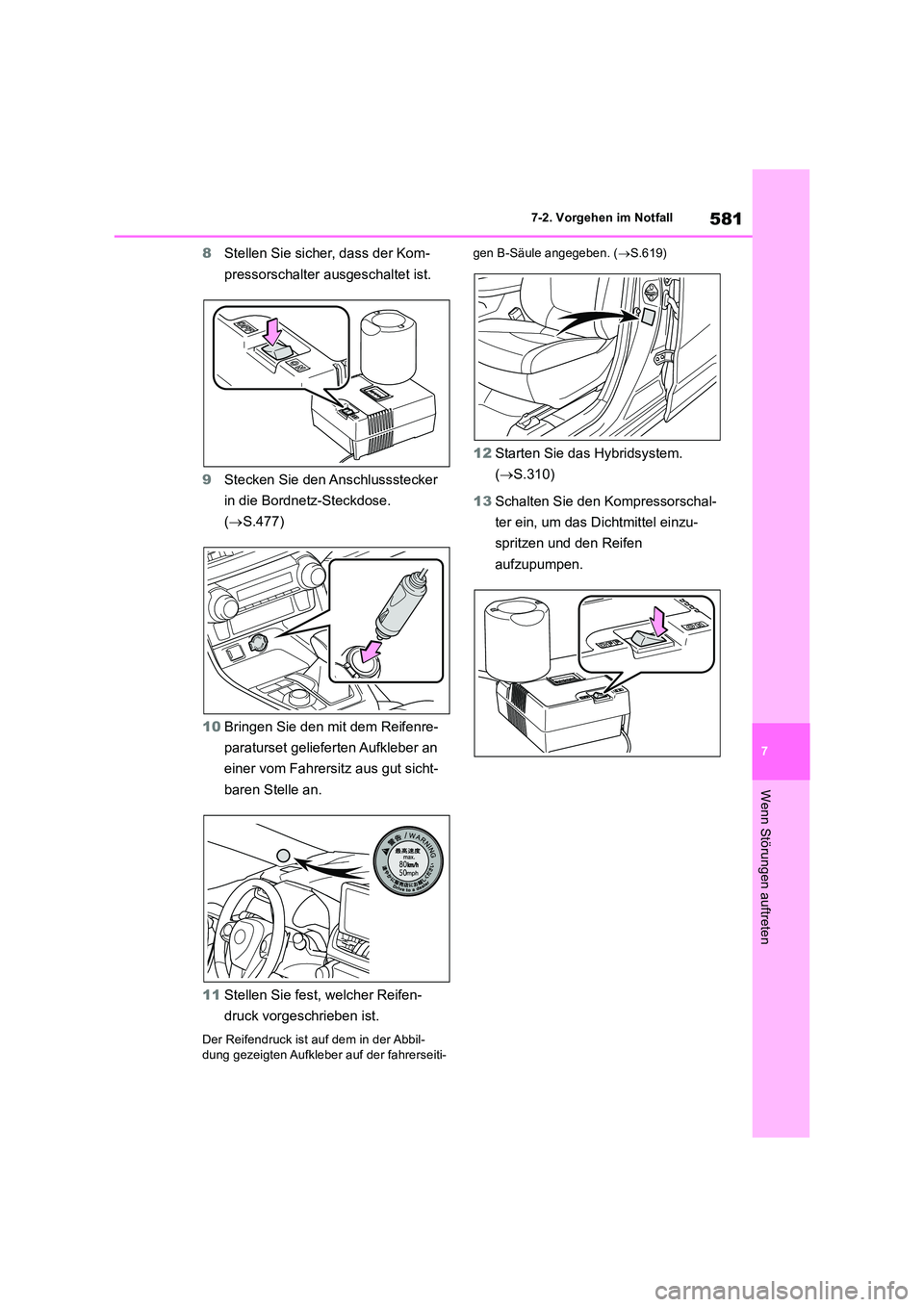

8 Stellen Sie sicher, dass der Kom-
pressorschalter ausgeschaltet ist.
9 Stecken Sie den Anschlussstecker
in die Bordnetz-Steckdose.
( S.477)
10 Bringen Sie den mit dem Reifenre-
paraturset gelieferten Aufkleber an
einer vom Fahrersitz aus gut sicht-
baren Stelle an.
11 Stellen Sie fest, welcher Reifen-
druck vorgeschrieben ist.
Der Reifendruck ist auf dem in der Abbil- dung gezeigten Aufkleber auf der fahrerseiti-
gen B-Säule angegeben. ( S.619)
12Starten Sie das Hybridsystem.
( S.310)
13 Schalten Sie den Kompressorschal-
ter ein, um das Dichtmittel einzu-
spritzen und den Reifen
aufzupumpen.

5827-2. Vorgehen im Notfall

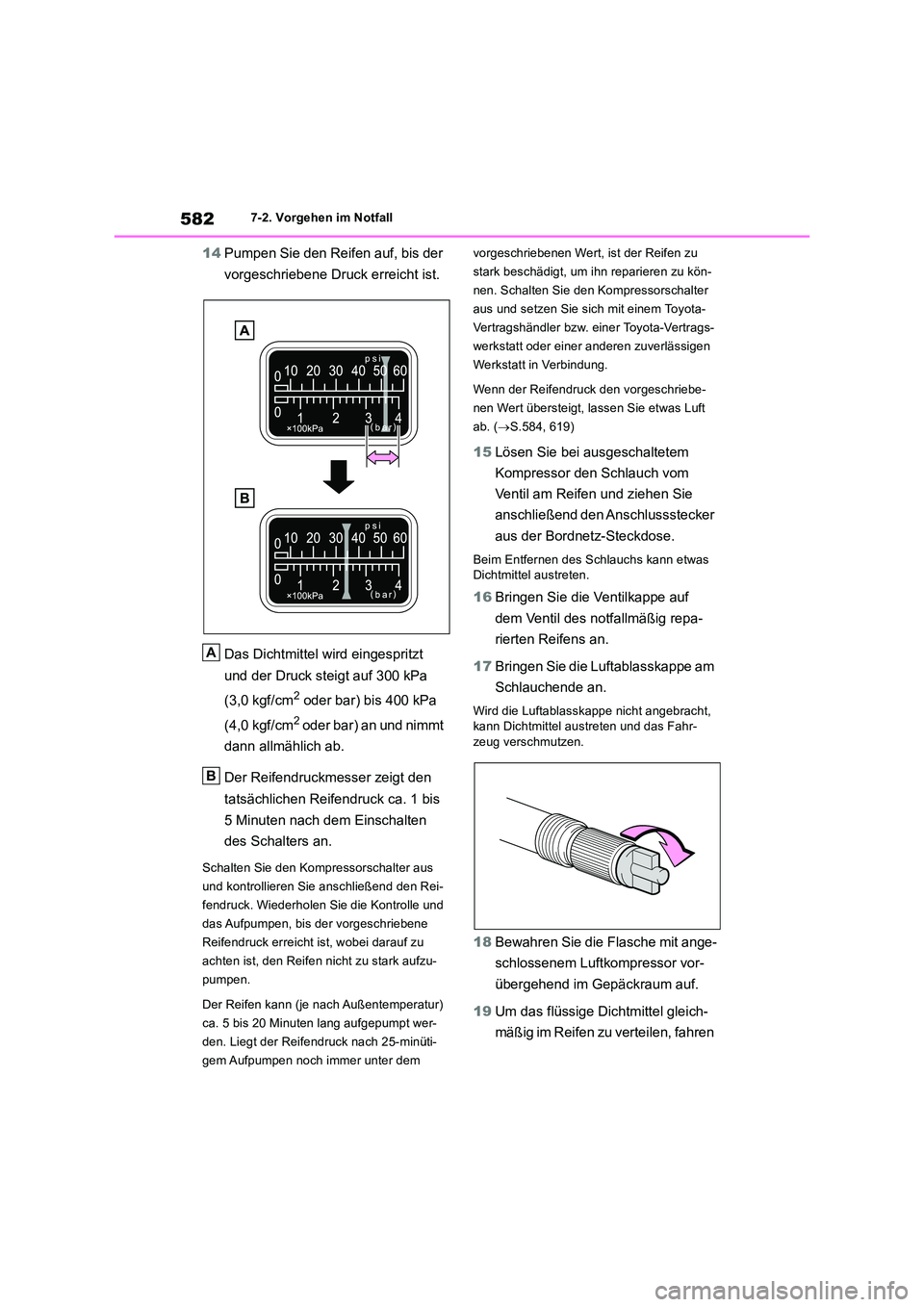

14Pumpen Sie den Reifen auf, bis der
vorgeschriebene Druck erreicht ist.
Das Dichtmittel wird eingespritzt
und der Druck steigt auf 300 kPa
(3,0 kgf/cm2 oder bar) bis 400 kPa
(4,0 kgf/cm2 oder bar) an und nimmt
dann allmählich ab.
Der Reifendruckmesser zeigt den
tatsächlichen Reifendruck ca. 1 bis
5 Minuten nach dem Einschalten
des Schalters an.
Schalten Sie den Kompressorschalter aus
und kontrollieren Sie anschließend den Rei-
fendruck. Wiederholen Sie die Kontrolle und
das Aufpumpen, bis der vorgeschriebene
Reifendruck erreicht ist, wobei darauf zu
achten ist, den Reifen nicht zu stark aufzu-
pumpen.
Der Reifen kann (je nach Außentemperatur)
ca. 5 bis 20 Minuten lang aufgepumpt wer-
den. Liegt der Reifendruck nach 25-minüti-
gem Aufpumpen noch immer unter dem
vorgeschriebenen Wert, ist der Reifen zu
stark beschädigt, um ihn reparieren zu kön-
nen. Schalten Sie den Kompressorschalter
aus und setzen Sie sich mit einem Toyota-
Vertragshändler bzw. einer Toyota-Vertrags-
werkstatt oder einer anderen zuverlässigen
Werkstatt in Verbindung.
Wenn der Reifendruck den vorgeschriebe-
nen Wert übersteigt, lassen Sie etwas Luft
ab. ( S.584, 619)
15Lösen Sie bei ausgeschaltetem
Kompressor den Schlauch vom
Ventil am Reifen und ziehen Sie
anschließend den Anschlussstecker
aus der Bordnetz-Steckdose.
Beim Entfernen des Schlauchs kann etwas Dichtmittel austreten.
16 Bringen Sie die Ventilkappe auf
dem Ventil des notfallmäßig repa-
rierten Reifens an.
17 Bringen Sie die Luftablasskappe am
Schlauchende an.
Wird die Luftablasskappe nicht angebracht, kann Dichtmittel austreten und das Fahr-
zeug verschmutzen.
18 Bewahren Sie die Flasche mit ange-
schlossenem Luftkompressor vor-
übergehend im Gepäckraum auf.

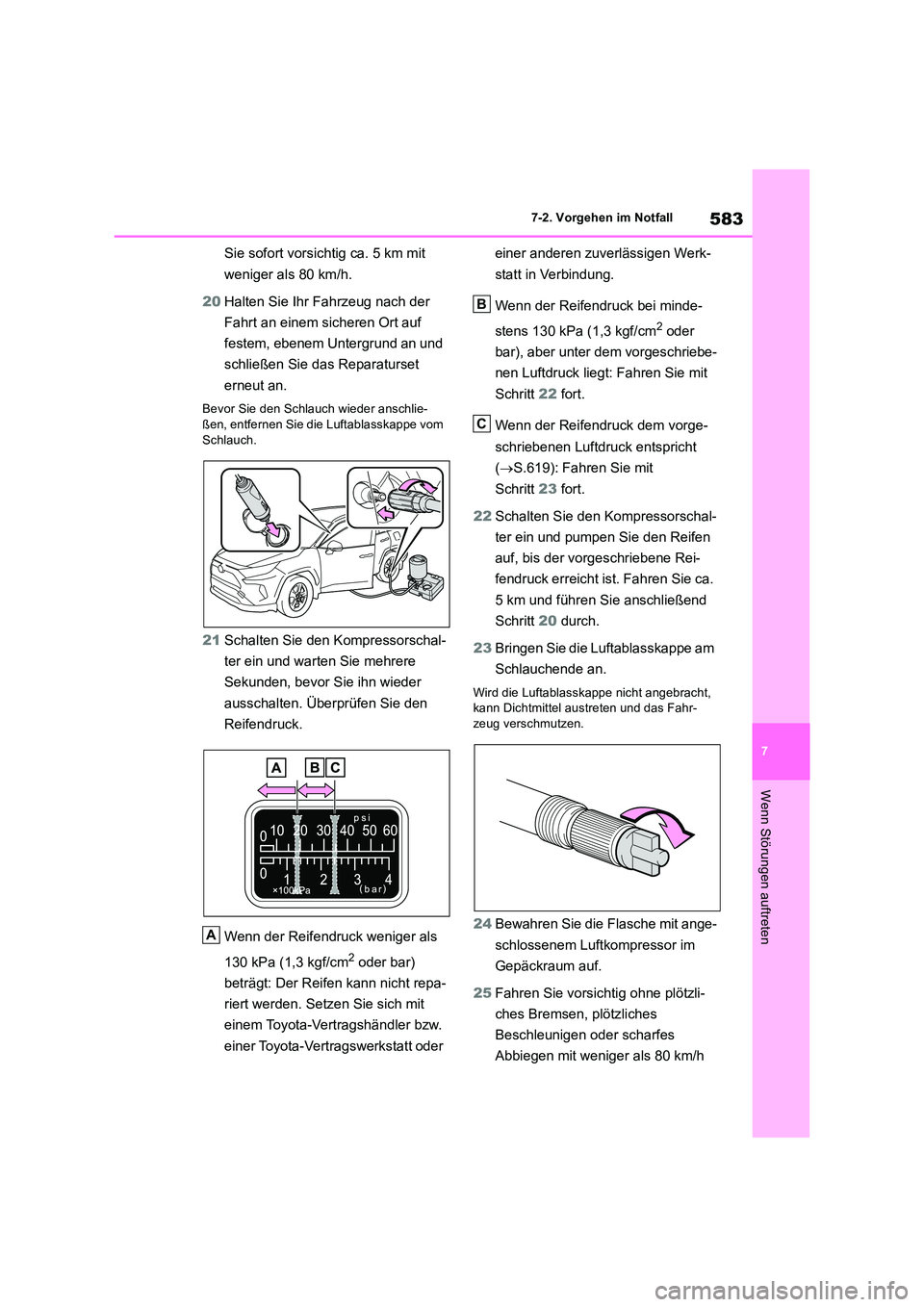

19 Um das flüssige Dichtmittel gleich-
mäßig im Reifen zu verteilen, fahren
A
B

583
7
7-2. Vorgehen im Notfall
Wenn Störungen auftreten
Sie sofort vorsichtig ca. 5 km mit
weniger als 80 km/h.
20 Halten Sie Ihr Fahrzeug nach der
Fahrt an einem sicheren Ort auf
festem, ebenem Untergrund an und
schließen Sie das Reparaturset
erneut an.
Bevor Sie den Schlauch wieder anschlie-
ßen, entfernen Sie die Luftablasskappe vom Schlauch.
21 Schalten Sie den Kompressorschal-
ter ein und warten Sie mehrere
Sekunden, bevor Sie ihn wieder
ausschalten. Überprüfen Sie den
Reifendruck.
Wenn der Reifendruck weniger als
130 kPa (1,3 kgf/cm2 oder bar)
beträgt: Der Reifen kann nicht repa-
riert werden. Setzen Sie sich mit
einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder
einer anderen zuverlässigen Werk-
statt in Verbindung.
Wenn der Reifendruck bei minde-
stens 130 kPa (1,3 kgf/cm2 oder
bar), aber unter dem vorgeschriebe-
nen Luftdruck liegt: Fahren Sie mit
Schritt 22 fort.
Wenn der Reifendruck dem vorge-
schriebenen Luftdruck entspricht
( S.619): Fahren Sie mit
Schritt 23 fort.
22 Schalten Sie den Kompressorschal-
ter ein und pumpen Sie den Reifen
auf, bis der vorgeschriebene Rei-
fendruck erreicht ist. Fahren Sie ca.
5 km und führen Sie anschließend
Schritt 20 durch.
23 Bringen Sie die Luftablasskappe am
Schlauchende an.
Wird die Luftablasskappe nicht angebracht, kann Dichtmittel austreten und das Fahr-
zeug verschmutzen.
24 Bewahren Sie die Flasche mit ange-
schlossenem Luftkompressor im
Gepäckraum auf.
25 Fahren Sie vorsichtig ohne plötzli-
ches Bremsen, plötzliches
Beschleunigen oder scharfes
Abbiegen mit weniger als 80 km/h
A
B
C

5847-2. Vorgehen im Notfall
zum nächstgelegenen Toyota-Ver-
tragshändler bzw. einer Toyota-Ver-
tragswerkstatt oder einer anderen
zuverlässigen Werkstatt, der bzw.
die weniger als 100 km entfernt ist,
um den Reifen reparieren oder aus-
tauschen zu lassen.
Wenden Sie sich für die Reparatur bzw. den Austausch eines Reifens oder für die Entsor-
gung des Reifenreparatursets an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder an eine andere
zuverlässige Werkstatt.
Informieren Sie den Toyota-Vertragshändler bzw. die Toyota-Vertragswerkstatt oder die andere zuverlässige Werkstatt, den bzw. die
Sie mit der Reparatur oder dem Austausch des Reifens beauftragen, unbedingt darüber, dass Dichtmittel eingespritzt wurde.

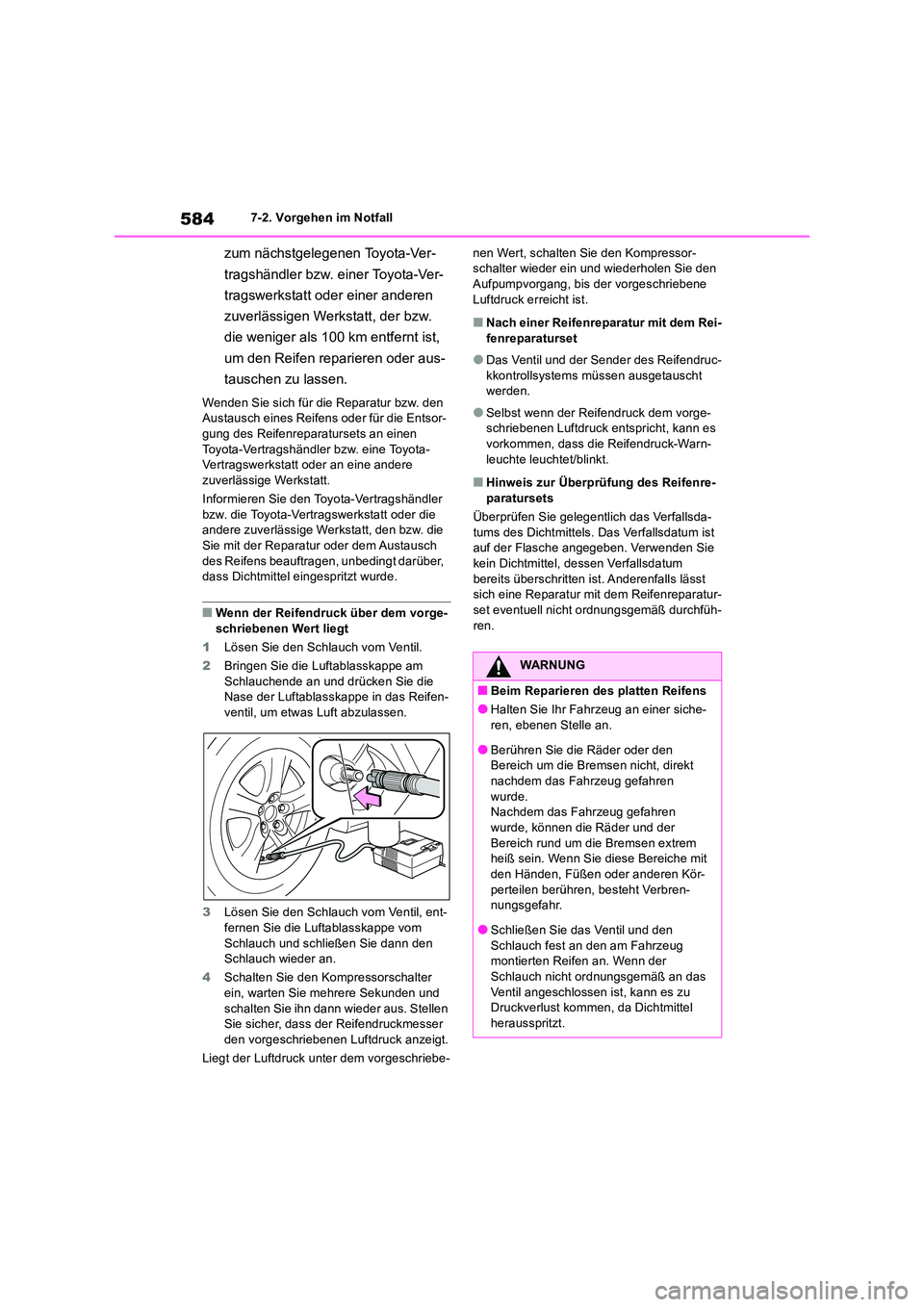

■Wenn der Reifendruck über dem vorge-schriebenen Wert liegt
1 Lösen Sie den Schlauch vom Ventil.
2 Bringen Sie die Luftablasskappe am
Schlauchende an und drücken Sie die Nase der Luftablasskappe in das Reifen-ventil, um etwas Luft abzulassen.
3 Lösen Sie den Schlauch vom Ventil, ent- fernen Sie die Luftablasskappe vom
Schlauch und schließen Sie dann den Schlauch wieder an.
4 Schalten Sie den Kompressorschalter ein, warten Sie mehrere Sekunden und
schalten Sie ihn dann wieder aus. Stellen Sie sicher, dass der Reifendruckmesser den vorgeschriebenen Luftdruck anzeigt.
Liegt der Luftdruck unter dem vorgeschriebe-
nen Wert, schalten Sie den Kompressor- schalter wieder ein und wiederholen Sie den Aufpumpvorgang, bis der vorgeschriebene
Luftdruck erreicht ist.
■Nach einer Reifenreparatur mit dem Rei- fenreparaturset
●Das Ventil und der Sender des Reifendruc-kkontrollsystems müssen ausgetauscht werden.
●Selbst wenn der Reifendruck dem vorge-schriebenen Luftdruck entspricht, kann es
vorkommen, dass die Reifendruck-Warn- leuchte leuchtet/blinkt.
■Hinweis zur Überprüfung des Reifenre-paratursets
Überprüfen Sie gelegentlich das Verfallsda-
tums des Dichtmittels. Das Verfallsdatum ist auf der Flasche angegeben. Verwenden Sie kein Dichtmittel, dessen Verfallsdatum
bereits überschritten ist. Anderenfalls lässt sich eine Reparatur mit dem Reifenreparatur-set eventuell nicht ordnungsgemäß durchfüh-
ren.
WARNUNG
■Beim Reparieren des platten Reifens
●Halten Sie Ihr Fahrzeug an einer siche-
ren, ebenen Stelle an.
●Berühren Sie die Räder oder den Bereich um die Bremsen nicht, direkt
nachdem das Fahrzeug gefahren wurde.Nachdem das Fahrzeug gefahren
wurde, können die Räder und der Bereich rund um die Bremsen extrem heiß sein. Wenn Sie diese Bereiche mit
den Händen, Füßen oder anderen Kör- perteilen berühren, besteht Verbren-nungsgefahr.
●Schließen Sie das Ventil und den Schlauch fest an den am Fahrzeug montierten Reifen an. Wenn der
Schlauch nicht ordnungsgemäß an das Ventil angeschlossen ist, kann es zu Druckverlust kommen, da Dichtmittel
herausspritzt.
