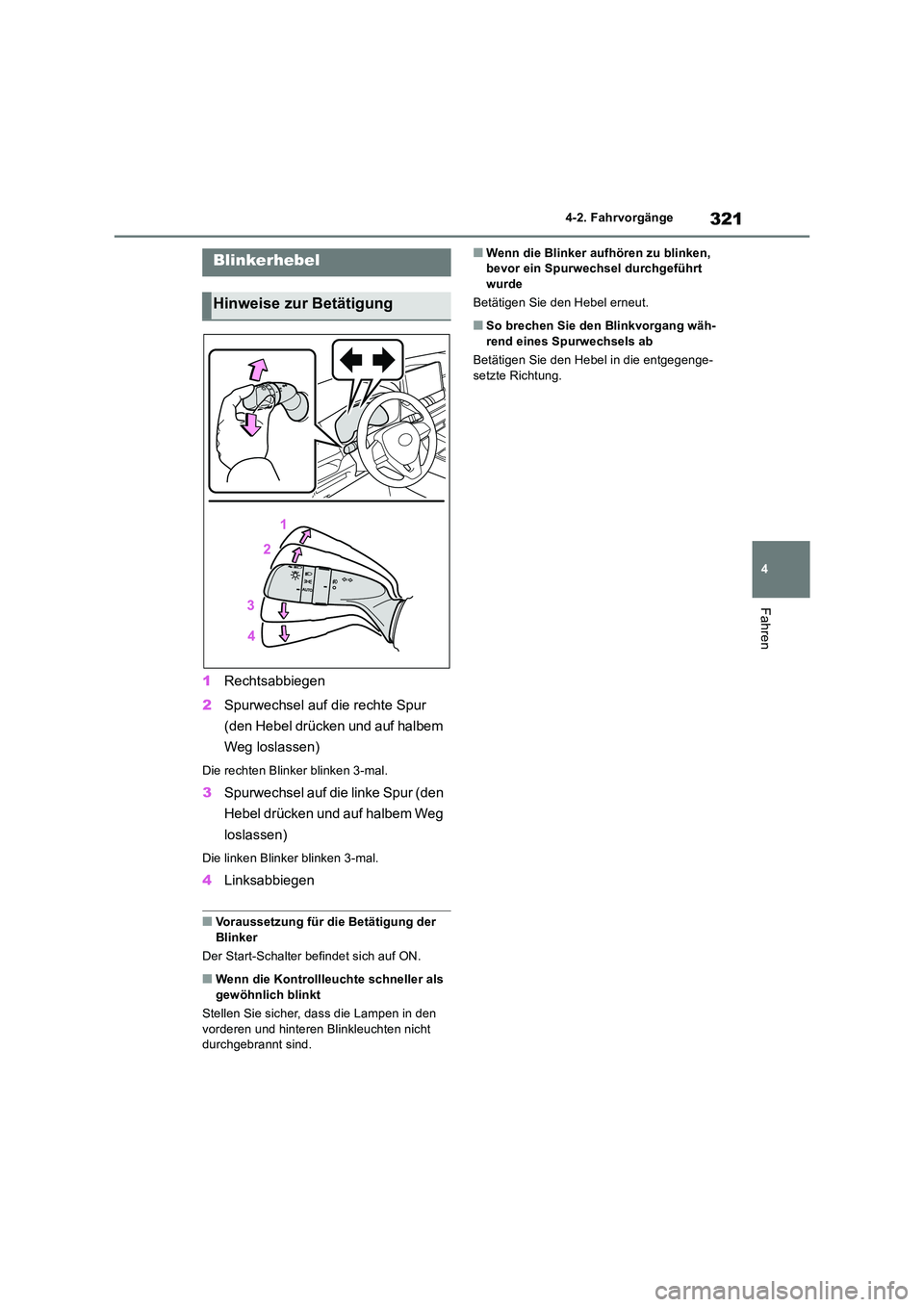

2019 TOYOTA RAV4 Betriebsanleitungen (in German)

321
4
4-2. Fahrvorgänge
Fahren
1 Rechtsabbiegen
2 Spurwechsel auf die rechte Spur
(den Hebel drücken und auf halbem
Weg loslassen)
Die rechten Blinker blinken 3-mal.
3 Spurwechsel auf die linke Spur (den
Hebel drücken und auf halbem Weg
loslassen)
Die linken Blinker blinken 3-mal.
4 Linksabbiegen
■Voraussetzung für die Betätigung der Blinker
Der Start-Schalter befindet sich auf ON.
■Wenn die Kontrollleuchte schneller als
gewöhnlich blinkt
Stellen Sie sicher, dass die Lampen in den vorderen und hinteren Blinkleuchten nicht durchgebrannt sind.
■Wenn die Blinker aufhören zu blinken, bevor ein Spurwechsel durchgeführt wurde
Betätigen Sie den Hebel erneut.
■So brechen Sie den Blinkvorgang wäh-
rend eines Spurwechsels ab
Betätigen Sie den Hebel in die entgegenge- setzte Richtung.
Blinkerhebel
Hinweise zur Betätigung

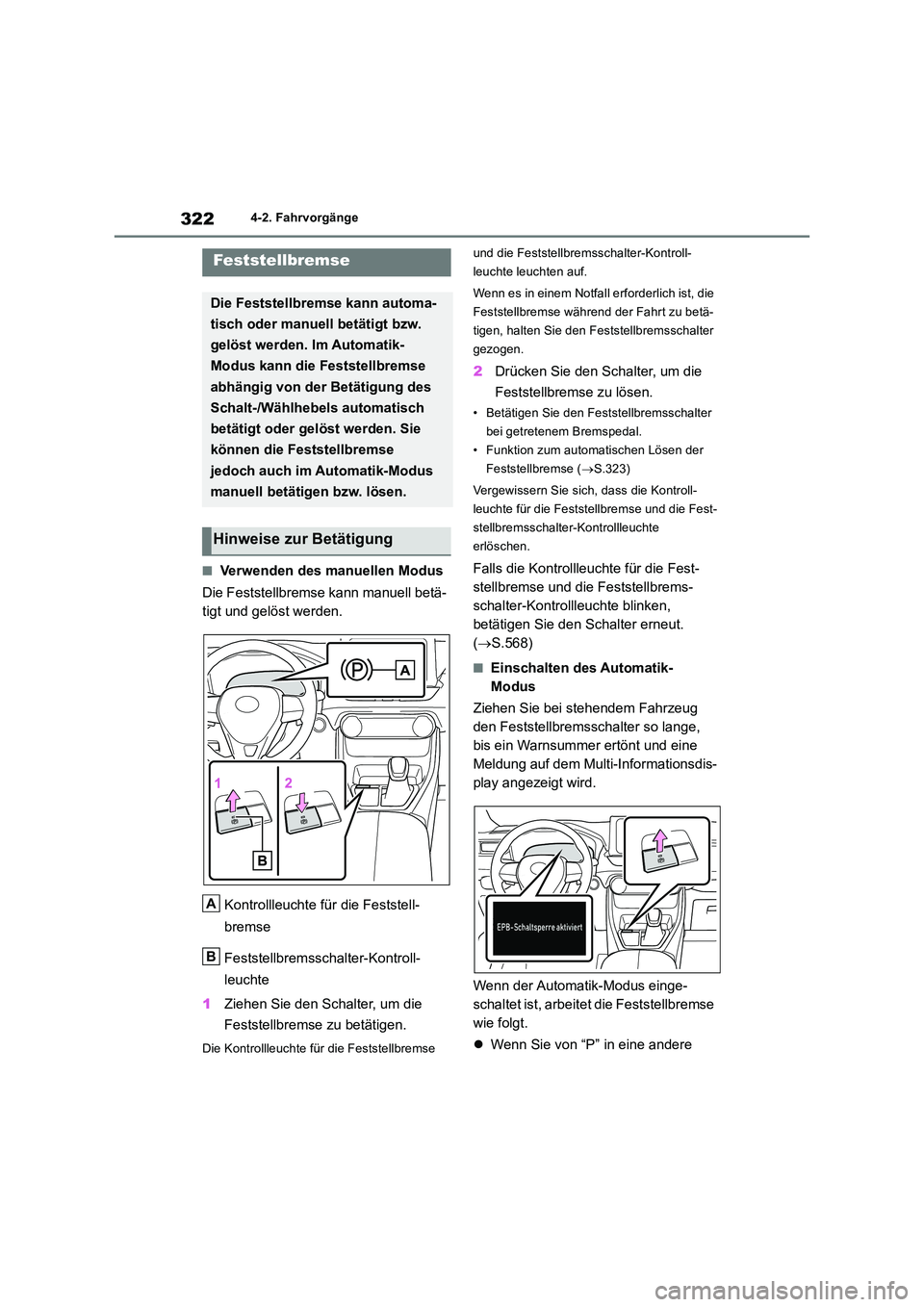

3224-2. Fahrvorgänge
■Verwenden des manuellen Modus
Die Feststellbremse kann manuell betä-
tigt und gelöst werden.
Kontrollleuchte für die Feststell-
bremse
Feststellbremsschalter-Kontroll-
leuchte
1 Ziehen Sie den Schalter, um die
Feststellbremse zu betätigen.
Die Kontrollleuchte für die Feststellbremse
und die Feststellbremsschalter-Kontroll-
leuchte leuchten auf.
Wenn es in einem Notfal l erforderlich ist, die
Feststellbremse während der Fahrt zu betä-
tigen, halten Sie den Feststellbremsschalter
gezogen.
2 Drücken Sie den Schalter, um die
Feststellbremse zu lösen.
• Betätigen Sie den Feststellbremsschalter
bei getretenem Bremspedal.
• Funktion zum automatischen Lösen der
Feststellbremse ( S.323)
Vergewissern Sie sich, dass die Kontroll-
leuchte für die Feststellbremse und die Fest-
stellbremsschalter-Kontrollleuchte
erlöschen.
Falls die Kontrollleuchte für die Fest-
stellbremse und die Feststellbrems-
schalter-Kontrollleuchte blinken,
betätigen Sie den Schalter erneut.
( S.568)
■Einschalten des Automatik-
Modus
Ziehen Sie bei stehendem Fahrzeug
den Feststellbremsschalter so lange,
bis ein Warnsummer ertönt und eine
Meldung auf dem Multi-Informationsdis-
play angezeigt wird.
Wenn der Automatik-Modus einge-
schaltet ist, arbeitet die Feststellbremse
wie folgt.
 Wenn Sie von “P” in eine andere
Feststellbremse
Die Feststellbremse kann automa-
tisch oder manuell betätigt bzw.
gelöst werden. Im Automatik-
Modus kann die Feststellbremse
abhängig von der Betätigung des
Schalt-/Wählhebels automatisch
betätigt oder gelöst werden. Sie
können die Feststellbremse
jedoch auch im Automatik-Modus
manuell betätigen bzw. lösen.
Hinweise zur Betätigung
A
B

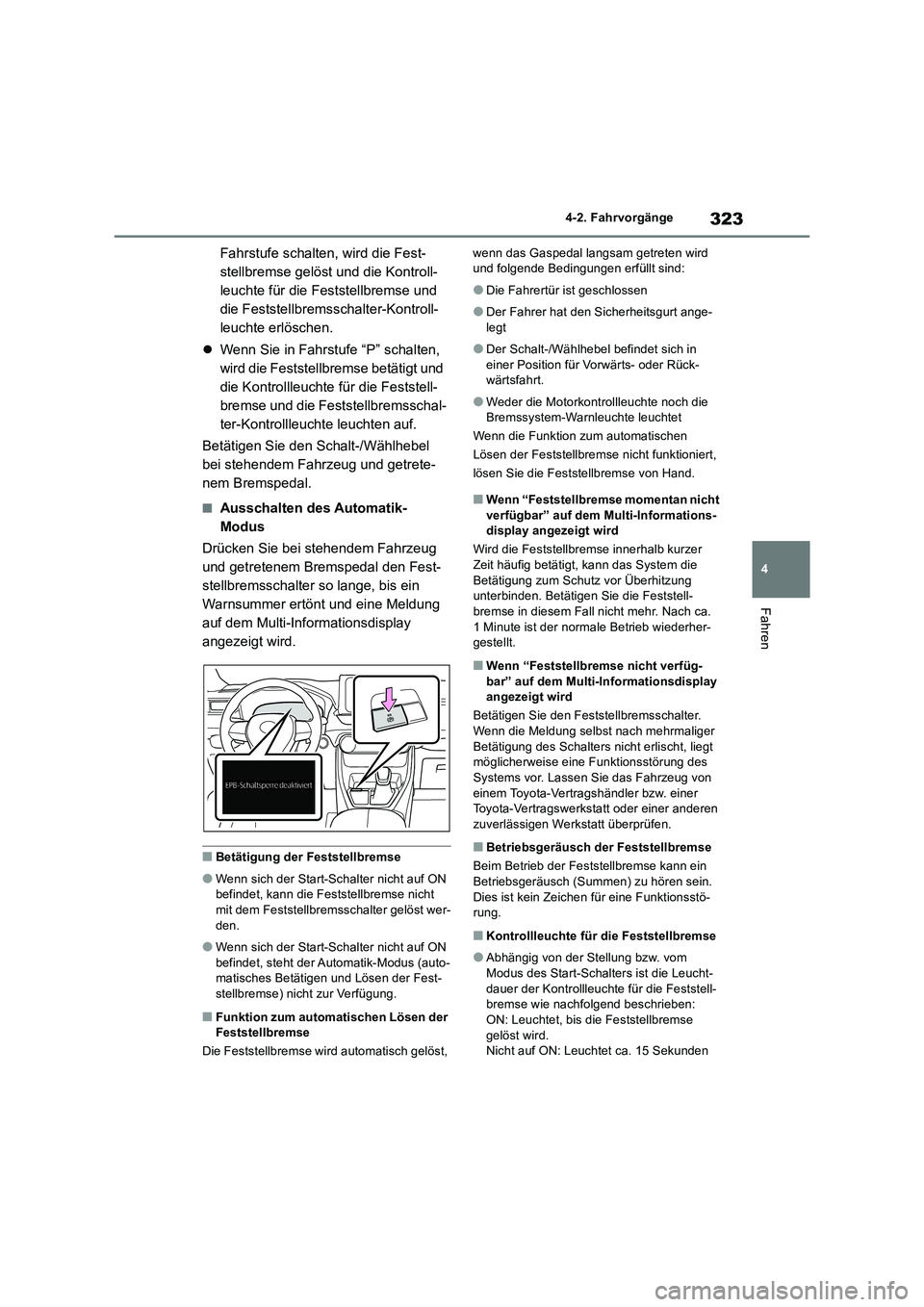

323
4 4-2. Fahrvorgänge
Fahren
Fahrstufe schalten, wird die Fest-
stellbremse gelöst und die Kontroll-
leuchte für die Feststellbremse und
die Feststellbremsschalter-Kontroll-
leuchte erlöschen.
Wenn Sie in Fahrstufe “P” schalten,
wird die Feststellbremse betätigt und
die Kontrollleuchte für die Feststell-
bremse und die Feststellbremsschal-
ter-Kontrollleuchte leuchten auf.
Betätigen Sie den Schalt-/Wählhebel
bei stehendem Fahrzeug und getrete-
nem Bremspedal.
■Ausschalten des Automatik-
Modus
Drücken Sie bei stehendem Fahrzeug
und getretenem Bremspedal den Fest-
stellbremsschalter so lange, bis ein
Warnsummer ertönt und eine Meldung
auf dem Multi-Informationsdisplay
angezeigt wird.
■Betätigung der Feststellbremse
●Wenn sich der Start-Schalter nicht auf ON
befindet, kann die Feststellbremse nicht
mit dem Feststellbremsschalter gelöst wer-
den.
●Wenn sich der Start-Schalter nicht auf ON
befindet, steht der Automatik-Modus (auto-
matisches Betätigen und Lösen der Fest-
stellbremse) nicht zur Verfügung.
■Funktion zum automatischen Lösen der
Feststellbremse
Die Feststellbremse wird automatisch gelöst, wenn das Gaspedal langsam getreten wird
und folgende Bedingungen erfüllt sind:
●Die Fahrertür ist geschlossen
●Der Fahrer hat den Sicherheitsgurt ange-
legt
●Der Schalt-/Wählhebel befindet sich in
einer Position für Vorwärts- oder Rück-
wärtsfahrt.
●Weder die Motorkontrollleuchte noch die
Bremssystem-Warnleuchte leuchtet
Wenn die Funktion zum automatischen
Lösen der Feststellbremse nicht funktioniert,
lösen Sie die Feststellbremse von Hand.
■Wenn “Feststellbremse momentan nicht
verfügbar” auf dem Multi-Informations-
display angezeigt wird
Wird die Feststellbremse innerhalb kurzer
Zeit häufig betätigt, kann das System die
Betätigung zum Schutz vor Überhitzung
unterbinden. Betätigen Sie die Feststell-
bremse in diesem Fall nicht mehr. Nach ca.
1 Minute ist der normale Betrieb wiederher-
gestellt.
■Wenn “Feststellbremse nicht verfüg-
bar” auf dem Multi-Informationsdisplay
angezeigt wird
Betätigen Sie den Feststellbremsschalter.
Wenn die Meldung selbst nach mehrmaliger
Betätigung des Schalters nicht erlischt, liegt
möglicherweise eine Funktionsstörung des
Systems vor. Lassen Sie das Fahrzeug von
einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer anderen
zuverlässigen Werkstatt überprüfen.
■Betriebsgeräusch der Feststellbremse
Beim Betrieb der Feststellbremse kann ein
Betriebsgeräusch (Summen) zu hören sein.
Dies ist kein Zeichen für eine Funktionsstö-
rung.
■Kontrollleuchte für die Feststellbremse
●Abhängig von der Stellung bzw. vom
Modus des Start-Schalters ist die Leucht-
dauer der Kontrollleuchte für die Feststell-
bremse wie nachfolgend beschrieben:
ON: Leuchtet, bis die Feststellbremse
gelöst wird.
Nicht auf ON: Leuchtet ca. 15 Sekunden

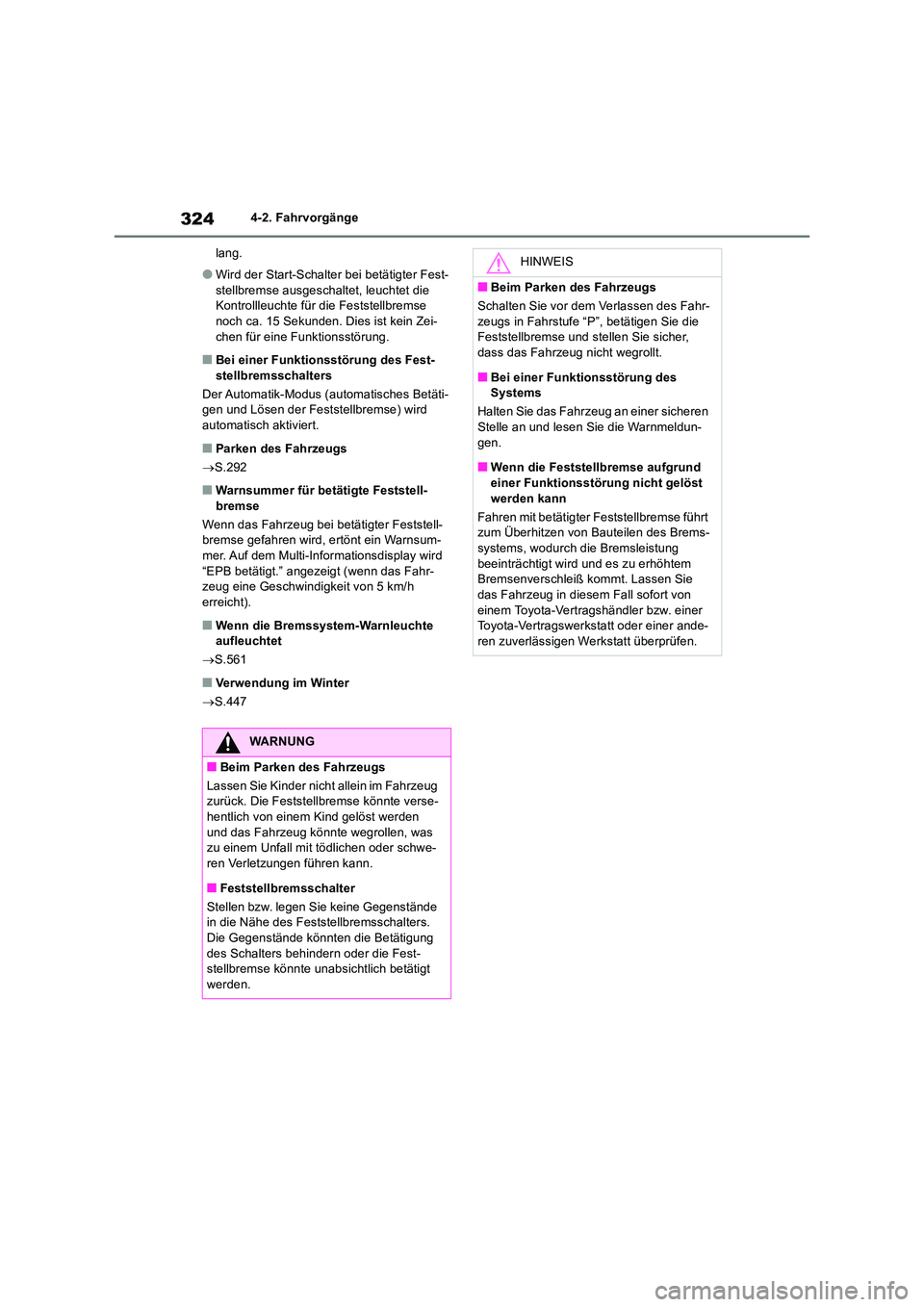

3244-2. Fahrvorgänge
lang.
●Wird der Start-Schalter bei betätigter Fest-
stellbremse ausgeschaltet, leuchtet die Kontrollleuchte für die Feststellbremse noch ca. 15 Sekunden. Dies ist kein Zei-
chen für eine Funktionsstörung.
■Bei einer Funktionsstörung des Fest- stellbremsschalters
Der Automatik-Modus (automatisches Betäti- gen und Lösen der Feststellbremse) wird
automatisch aktiviert.
■Parken des Fahrzeugs
 S.292
■Warnsummer für betätigte Feststell- bremse
Wenn das Fahrzeug bei betätigter Feststell- bremse gefahren wird, ertönt ein Warnsum-
mer. Auf dem Multi-Informationsdisplay wird “EPB betätigt.” angezeigt (wenn das Fahr-zeug eine Geschwindigkeit von 5 km/h
erreicht).
■Wenn die Bremssystem-Warnleuchte aufleuchtet
 S.561
■Verwendung im Winter
 S.447
WARNUNG
■Beim Parken des Fahrzeugs
Lassen Sie Kinder nicht allein im Fahrzeug zurück. Die Feststellbremse könnte verse-hentlich von einem Kind gelöst werden
und das Fahrzeug könnte wegrollen, was zu einem Unfall mit tödlichen oder schwe-ren Verletzungen führen kann.
■Feststellbremsschalter
Stellen bzw. legen Sie keine Gegenstände in die Nähe des Feststellbremsschalters. Die Gegenstände könnten die Betätigung
des Schalters behindern oder die Fest- stellbremse könnte unabsichtlich betätigt werden.
HINWEIS
■Beim Parken des Fahrzeugs
Schalten Sie vor dem Verlassen des Fahr-
zeugs in Fahrstufe “P”, betätigen Sie die Feststellbremse und stellen Sie sicher, dass das Fahrzeug nicht wegrollt.
■Bei einer Funktionsstörung des Systems
Halten Sie das Fahrzeug an einer sicheren Stelle an und lesen Sie die Warnmeldun-
gen.
■Wenn die Feststellbremse aufgrund einer Funktionsstörung nicht gelöst
werden kann
Fahren mit betätigter Feststellbremse führt zum Überhitzen von Bauteilen des Brems-systems, wodurch die Bremsleistung
beeinträchtigt wird und es zu erhöhtem Bremsenverschleiß kommt. Lassen Sie das Fahrzeug in diesem Fall sofort von
einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer ande-ren zuverlässigen Werkstatt überprüfen.

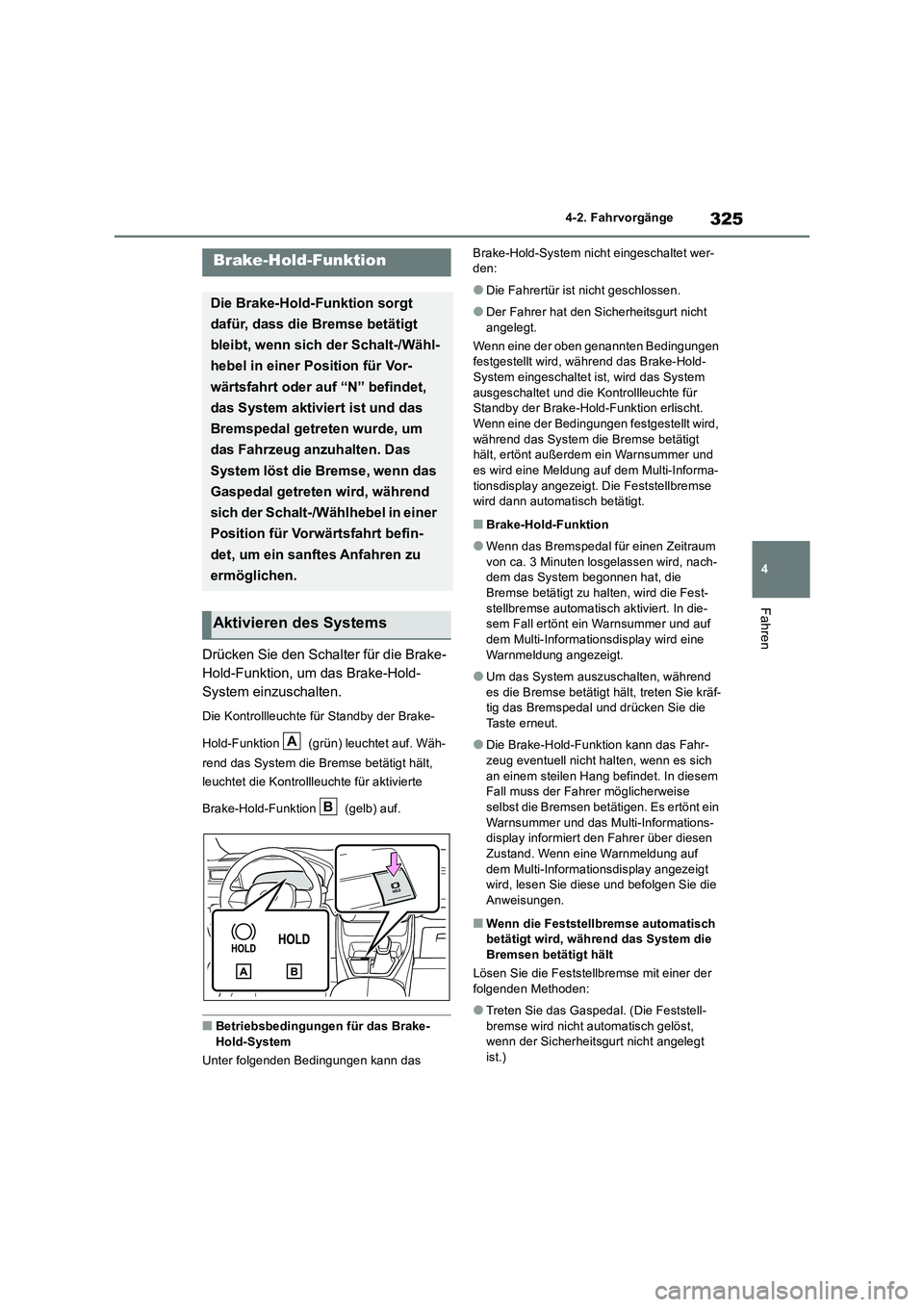

325
4
4-2. Fahrvorgänge
Fahren
Drücken Sie den Schalter für die Brake-
Hold-Funktion, um das Brake-Hold-
System einzuschalten.
Die Kontrollleuchte für Standby der Brake-
Hold-Funktion (grün) leuchtet auf. Wäh-
rend das System die Bremse betätigt hält,
leuchtet die Kontrollleuchte für aktivierte
Brake-Hold-Funktion (gelb) auf.
■Betriebsbedingungen für das Brake-
Hold-System
Unter folgenden Bedingungen kann das
Brake-Hold-System nicht eingeschaltet wer- den:
●Die Fahrertür ist nicht geschlossen.
●Der Fahrer hat den Sicherheitsgurt nicht
angelegt.
Wenn eine der oben genannten Bedingungen festgestellt wird, während das Brake-Hold-System eingeschaltet ist, wird das System
ausgeschaltet und die Kontrollleuchte für Standby der Brake-Hold-Funktion erlischt. Wenn eine der Bedingungen festgestellt wird,
während das System die Bremse betätigt hält, ertönt außerdem ein Warnsummer und es wird eine Meldung auf dem Multi-Informa-
tionsdisplay angezeigt. Die Feststellbremse wird dann automatisch betätigt.
■Brake-Hold-Funktion
●Wenn das Bremspedal für einen Zeitraum von ca. 3 Minuten losgelassen wird, nach-dem das System begonnen hat, die
Bremse betätigt zu halten, wird die Fest- stellbremse automatisch aktiviert. In die-sem Fall ertönt ein Warnsummer und auf
dem Multi-Informationsdisplay wird eine Warnmeldung angezeigt.
●Um das System auszuschalten, während es die Bremse betätigt hält, treten Sie kräf-tig das Bremspedal und drücken Sie die
Taste erneut.
●Die Brake-Hold-Funktion kann das Fahr-
zeug eventuell nicht halten, wenn es sich an einem steilen Hang befindet. In diesem Fall muss der Fahrer möglicherweise
selbst die Bremsen betätigen. Es ertönt ein Warnsummer und das Multi-Informations-display informiert den Fahrer über diesen
Zustand. Wenn eine Warnmeldung auf dem Multi-Informationsdisplay angezeigt wird, lesen Sie diese und befolgen Sie die
Anweisungen.
■Wenn die Feststellbremse automatisch betätigt wird, während das System die Bremsen betätigt hält
Lösen Sie die Feststellbremse mit einer der
folgenden Methoden:
●Treten Sie das Gaspedal. (Die Feststell-
bremse wird nicht automatisch gelöst, wenn der Sicherheitsgurt nicht angelegt ist.)
Brake-Hold-Funktion
Die Brake-Hold-Funktion sorgt
dafür, dass die Bremse betätigt
bleibt, wenn sich der Schalt-/Wähl-
hebel in einer Position für Vor-
wärtsfahrt oder auf “N” befindet,
das System aktiviert ist und das
Bremspedal getreten wurde, um
das Fahrzeug anzuhalten. Das
System löst die Bremse, wenn das
Gaspedal getreten wird, während
sich der Schalt-/Wählhebel in einer
Position für Vorwärtsfahrt befin-
det, um ein sanftes Anfahren zu
ermöglichen.
Aktivieren des Systems
A
B

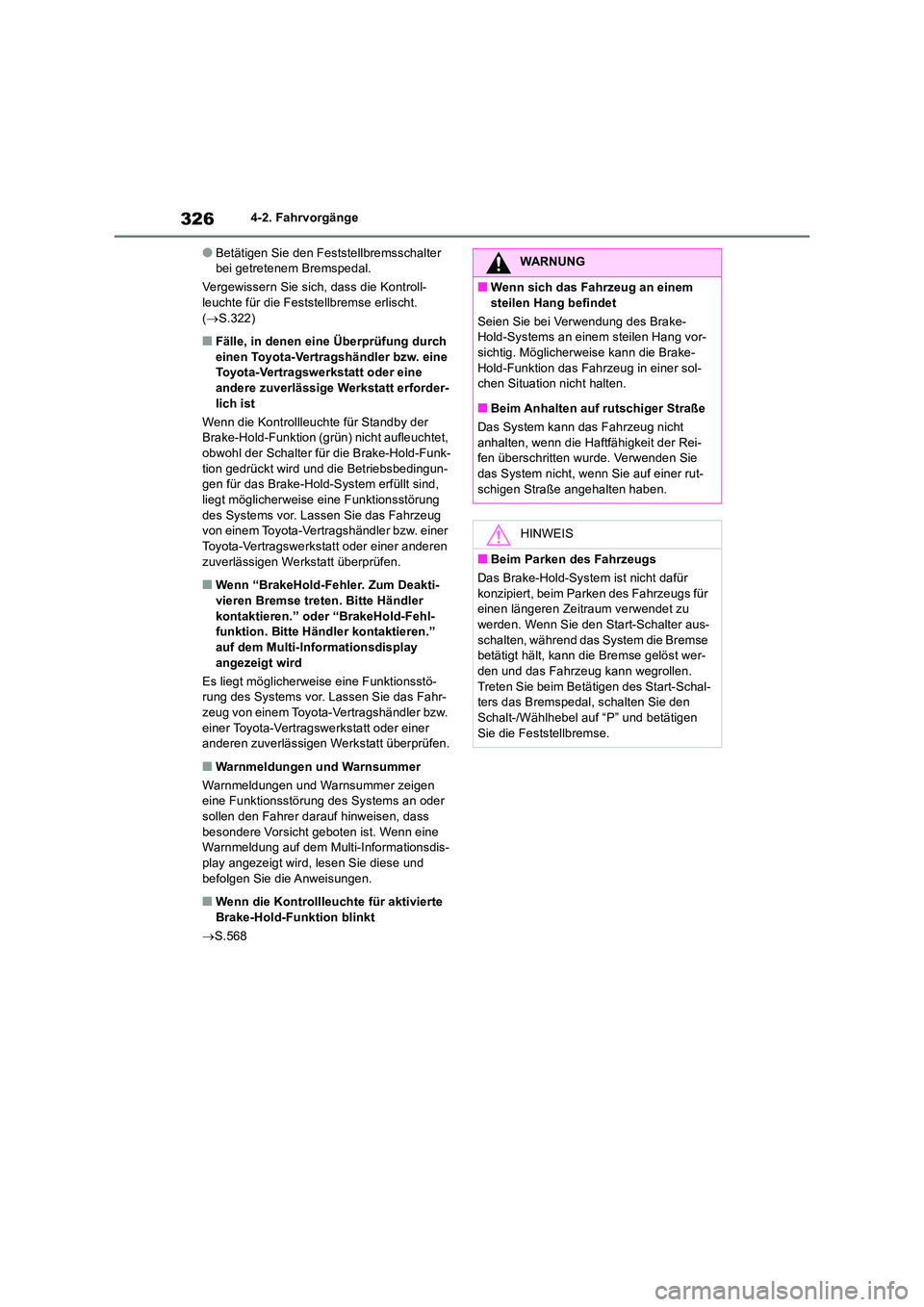

3264-2. Fahrvorgänge
●Betätigen Sie den Feststellbremsschalter bei getretenem Bremspedal.
Vergewissern Sie sich, dass die Kontroll- leuchte für die Feststellbremse erlischt.
( S.322)
■Fälle, in denen eine Überprüfung durch einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder eine
andere zuverlässige Werkstatt erforder- lich ist
Wenn die Kontrollleuchte für Standby der Brake-Hold-Funktion (grün) nicht aufleuchtet,
obwohl der Schalter für die Brake-Hold-Funk- tion gedrückt wird und die Betriebsbedingun-gen für das Brake-Hold-System erfüllt sind,
liegt möglicherweise eine Funktionsstörung des Systems vor. Lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt überprüfen.
■Wenn “BrakeHold-Fehler. Zum Deakti-vieren Bremse treten. Bitte Händler
kontaktieren.” oder “BrakeHold-Fehl- funktion. Bitte Händler kontaktieren.” auf dem Multi-Informationsdisplay
angezeigt wird
Es liegt möglicherweise eine Funktionsstö- rung des Systems vor. Lassen Sie das Fahr-zeug von einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt überprüfen.
■Warnmeldungen und Warnsummer
Warnmeldungen und Warnsummer zeigen eine Funktionsstörung des Systems an oder
sollen den Fahrer darauf hinweisen, dass besondere Vorsicht geboten ist. Wenn eine Warnmeldung auf dem Multi-Informationsdis-
play angezeigt wird, lesen Sie diese und befolgen Sie die Anweisungen.
■Wenn die Kontrollleuchte für aktivierte Brake-Hold-Funktion blinkt
 S.568
WARNUNG
■Wenn sich das Fahrzeug an einem
steilen Hang befindet
Seien Sie bei Verwendung des Brake- Hold-Systems an einem steilen Hang vor-sichtig. Möglicherweise kann die Brake-
Hold-Funktion das Fahrzeug in einer sol- chen Situation nicht halten.
■Beim Anhalten auf rutschiger Straße
Das System kann das Fahrzeug nicht
anhalten, wenn die Haftfähigkeit der Rei- fen überschritten wurde. Verwenden Sie das System nicht, wenn Sie auf einer rut-
schigen Straße angehalten haben.
HINWEIS
■Beim Parken des Fahrzeugs
Das Brake-Hold-System ist nicht dafür
konzipiert, beim Parken des Fahrzeugs für einen längeren Zeitraum verwendet zu werden. Wenn Sie den Start-Schalter aus-
schalten, während das System die Bremse betätigt hält, kann die Bremse gelöst wer-den und das Fahrzeug kann wegrollen.
Treten Sie beim Betätigen des Start-Schal- ters das Bremspedal, schalten Sie den Schalt-/Wählhebel auf “P” und betätigen
Sie die Feststellbremse.

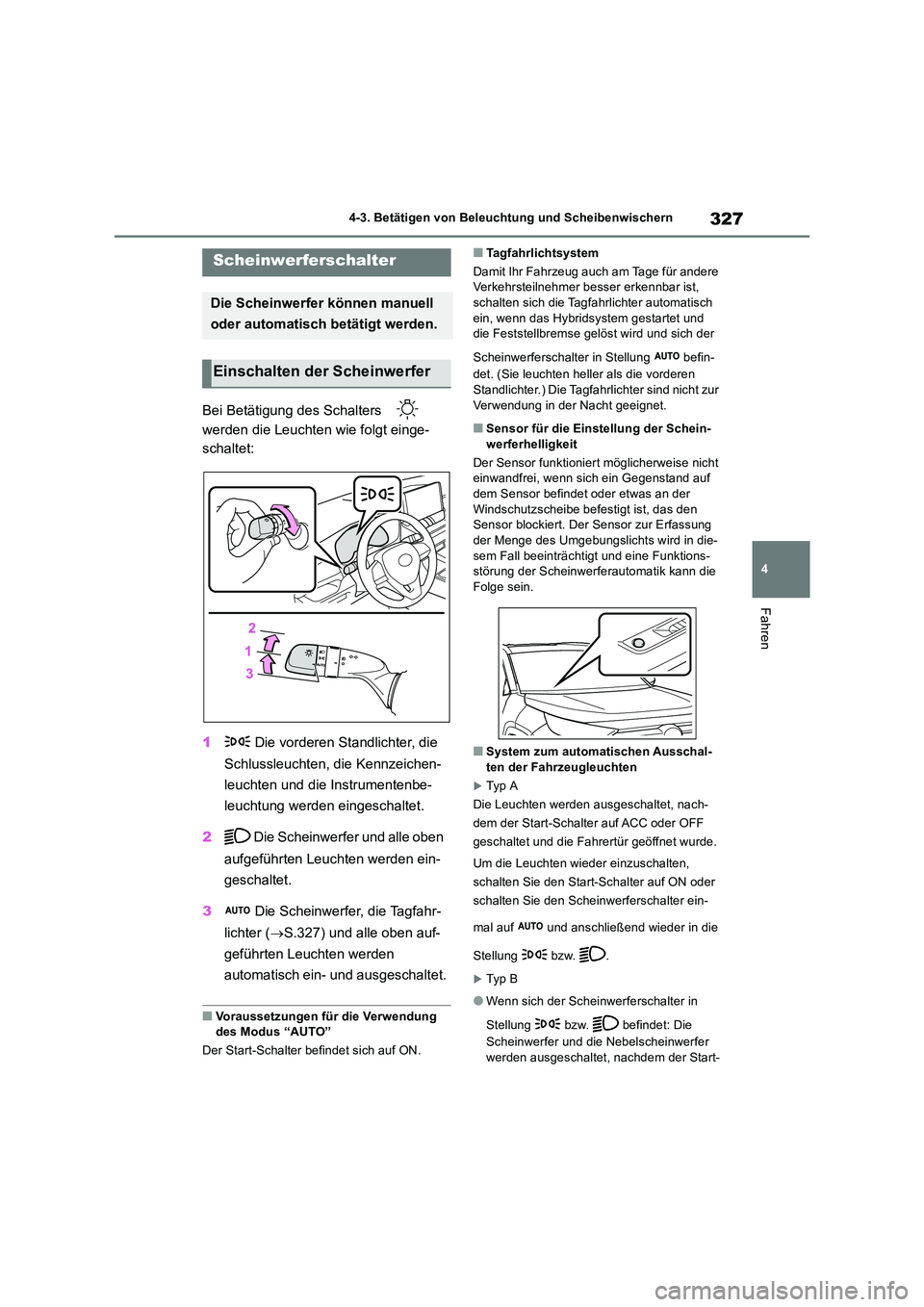

327
4
4-3. Betätigen von Beleuchtung und Scheibenwischern
Fahren
4-3.Betätige n v on Bele uchtung und Sc heibenwisch ern
Bei Betätigung des Schalters
werden die Leuchten wie folgt einge-
schaltet:
1 Die vorderen Standlichter, die
Schlussleuchten, die Kennzeichen-
leuchten und die Instrumentenbe-
leuchtung werden eingeschaltet.
2 Die Scheinwerfer und alle oben
aufgeführten Leuchten werden ein-
geschaltet.
3 Die Scheinwerfer, die Tagfahr-
lichter ( S.327) und alle oben auf-
geführten Leuchten werden
automatisch ein- und ausgeschaltet.
■Voraussetzungen für die Verwendung des Modus “AUTO”
Der Start-Schalter befindet sich auf ON.
■Tagfahrlichtsystem
Damit Ihr Fahrzeug auch am Tage für andere Verkehrsteilnehmer besser erkennbar ist, schalten sich die Tagfahrlichter automatisch
ein, wenn das Hybridsystem gestartet und die Feststellbremse gelöst wird und sich der
Scheinwerferschalter in Stellung befin-
det. (Sie leuchten heller als die vorderen Standlichter.) Die Tagfahrlichter sind nicht zur
Verwendung in der Nacht geeignet.
■Sensor für die Einstellung der Schein- werferhelligkeit
Der Sensor funktionier t möglicherweise nicht einwandfrei, wenn sich ein Gegenstand auf
dem Sensor befindet oder etwas an der Windschutzscheibe befestigt ist, das den Sensor blockiert. Der Sensor zur Erfassung
der Menge des Umgebungslichts wird in die- sem Fall beeinträchtigt und eine Funktions-störung der Scheinwerfe rautomatik kann die
Folge sein.
■System zum automatischen Ausschal- ten der Fahrzeugleuchten
Ty p A
Die Leuchten werden ausgeschaltet, nach-
dem der Start-Schalter auf ACC oder OFF
geschaltet und die Fahrertür geöffnet wurde.
Um die Leuchten wieder einzuschalten,
schalten Sie den Start-Schalter auf ON oder
schalten Sie den Scheinwerferschalter ein-
mal auf und anschließend wieder in die
Stellung bzw. .
Ty p B
●Wenn sich der Scheinwerferschalter in
Stellung bzw. befindet: Die
Scheinwerfer und die Nebelscheinwerfer werden ausgeschaltet, nachdem der Start-
Scheinwerferschalter
Die Scheinwerfer können manuell
oder automatisch betätigt werden.
Einschalten der Scheinwerfer

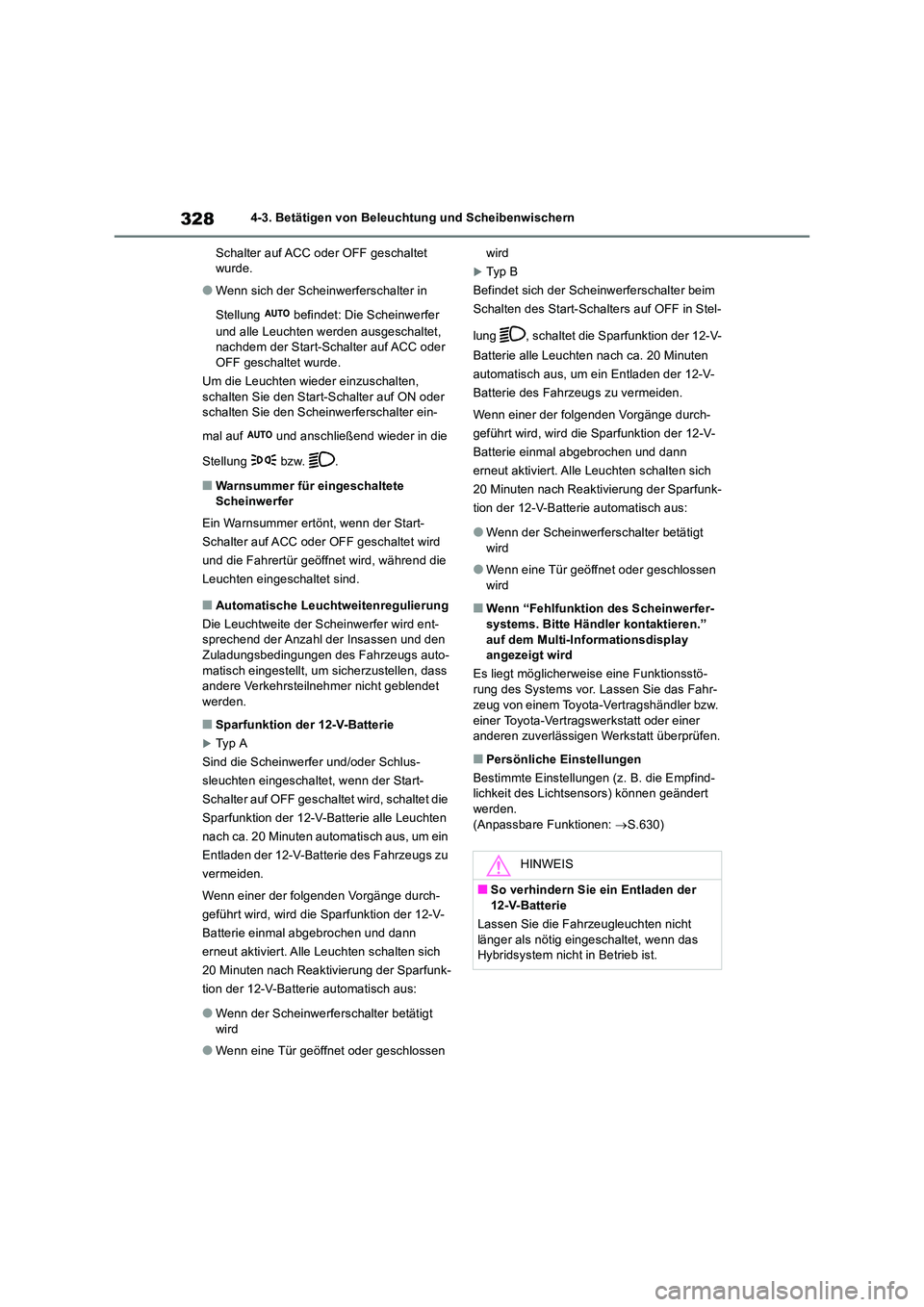

3284-3. Betätigen von Beleuchtung und Scheibenwischern
Schalter auf ACC oder OFF geschaltet wurde.
●Wenn sich der Scheinwerferschalter in
Stellung befindet: Die Scheinwerfer
und alle Leuchten werden ausgeschaltet, nachdem der Start-Schalter auf ACC oder
OFF geschaltet wurde.
Um die Leuchten wieder einzuschalten, schalten Sie den Start-Schalter auf ON oder schalten Sie den Scheinwerferschalter ein-
mal auf und anschließend wieder in die
Stellung bzw. .
■Warnsummer für eingeschaltete Scheinwerfer
Ein Warnsummer ertönt, wenn der Start-
Schalter auf ACC oder OFF geschaltet wird
und die Fahrertür geöffnet wird, während die
Leuchten eingeschaltet sind.
■Automatische Leuchtweitenregulierung
Die Leuchtweite der Scheinwerfer wird ent- sprechend der Anzahl der Insassen und den Zuladungsbedingungen des Fahrzeugs auto-
matisch eingestellt, um sicherzustellen, dass andere Verkehrsteilnehmer nicht geblendet werden.
■Sparfunktion der 12-V-Batterie
Ty p A
Sind die Scheinwerfer und/oder Schlus-
sleuchten eingeschaltet, wenn der Start-
Schalter auf OFF geschaltet wird, schaltet die
Sparfunktion der 12-V-Batterie alle Leuchten
nach ca. 20 Minuten automatisch aus, um ein
Entladen der 12-V-Batterie des Fahrzeugs zu
vermeiden.
Wenn einer der folgenden Vorgänge durch-
geführt wird, wird die Sparfunktion der 12-V-
Batterie einmal abgebrochen und dann
erneut aktiviert. Alle Leuchten schalten sich
20 Minuten nach Reaktivierung der Sparfunk-
tion der 12-V-Batterie automatisch aus:
●Wenn der Scheinwerferschalter betätigt
wird
●Wenn eine Tür geöffnet oder geschlossen
wird
Ty p B
Befindet sich der Scheinwerferschalter beim
Schalten des Start-Schalters auf OFF in Stel-
lung , schaltet die Sparfunktion der 12-V-
Batterie alle Leuchten nach ca. 20 Minuten
automatisch aus, um ein Entladen der 12-V-
Batterie des Fahrzeugs zu vermeiden.
Wenn einer der folgenden Vorgänge durch-
geführt wird, wird die Sparfunktion der 12-V-
Batterie einmal abgebrochen und dann
erneut aktiviert. Alle Leuchten schalten sich
20 Minuten nach Reaktivierung der Sparfunk-
tion der 12-V-Batterie automatisch aus:
●Wenn der Scheinwerferschalter betätigt wird
●Wenn eine Tür geöffnet oder geschlossen wird
■Wenn “Fehlfunktion des Scheinwerfer-
systems. Bitte Händler kontaktieren.” auf dem Multi-Informationsdisplay angezeigt wird
Es liegt möglicherweise eine Funktionsstö-
rung des Systems vor. Lassen Sie das Fahr- zeug von einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt überprüfen.
■Persönliche Einstellungen
Bestimmte Einstellungen (z. B. die Empfind- lichkeit des Lichtsensors) können geändert
werden. (Anpassbare Funktionen: S.630)
HINWEIS
■So verhindern Sie ein Entladen der
12-V-Batterie
Lassen Sie die Fahrzeugleuchten nicht länger als nötig eingeschaltet, wenn das Hybridsystem nicht in Betrieb ist.
