2019 TOYOTA RAV4 Betriebsanleitungen (in German)

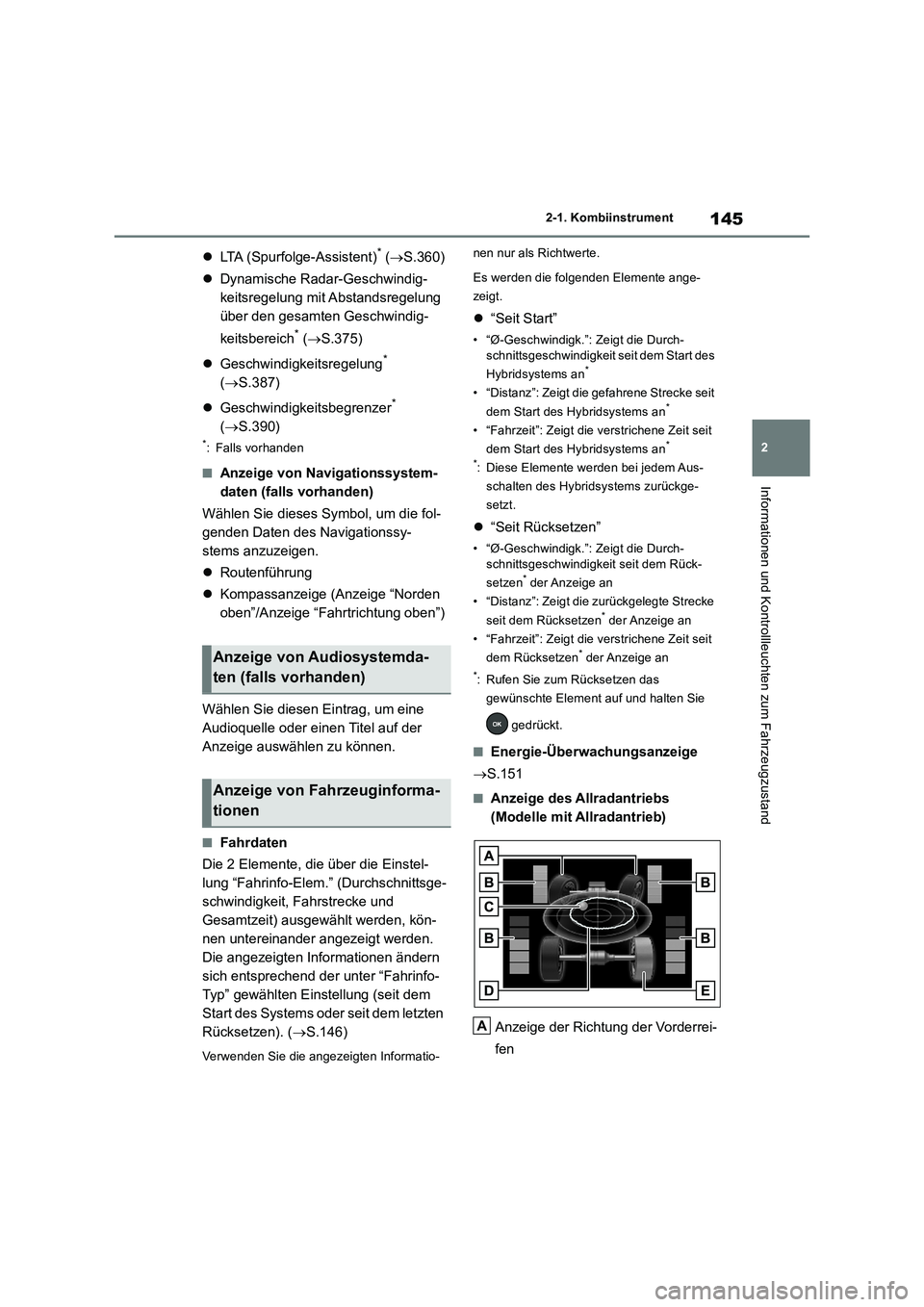

145
2 2-1. Kombiinstrument
Informationen und Kontrollleuchten zum Fahrzeugzustand
LTA (Spurfolge-Assistent)* (S.360)
Dynamische Radar-Geschwindig-
keitsregelung mit Abstandsregelung
über den gesamten Geschwindig-
keitsbereich
* (S.375)
Geschwindigkeitsregelung
*
(S.387)
Geschwindigkeitsbegrenzer
*
(S.390)
*: Falls vorhanden
■Anzeige von Navigationssystem-
daten (falls vorhanden)
Wählen Sie dieses Symbol, um die fol-
genden Daten des Navigationssy-
stems anzuzeigen.
Routenführung
Kompassanzeige (Anzeige “Norden
oben”/Anzeige “Fahrtrichtung oben”)
Wählen Sie diesen Eintrag, um eine
Audioquelle oder einen Titel auf der
Anzeige auswählen zu können.
■Fahrdaten
Die 2 Elemente, die über die Einstel-
lung “Fahrinfo-Elem.” (Durchschnittsge-
schwindigkeit, Fahrstrecke und
Gesamtzeit) ausgewählt werden, kön-
nen untereinander angezeigt werden.
Die angezeigten Informationen ändern
sich entsprechend der unter “Fahrinfo-
Typ” gewählten Einstellung (seit dem
Start des Systems oder seit dem letzten
Rücksetzen). (S.146)
Verwenden Sie die angezeigten Informatio-nen nur als Richtwerte.
Es werden die folgenden Elemente ange-
zeigt.
“Seit Start”
• “Ø-Geschwindigk.”: Zeigt die Durch-
schnittsgeschwindigkeit seit dem Start des
Hybridsystems an
*
• “Distanz”: Zeigt die gefahrene Strecke seit
dem Start des Hybridsystems an*
• “Fahrzeit”: Zeigt die verstrichene Zeit seit
dem Start des Hybridsystems an*
*
: Diese Elemente werden bei jedem Aus-
schalten des Hybridsystems zurückge-
setzt.
“Seit Rücksetzen”
• “Ø-Geschwindigk.”: Zeigt die Durch-
schnittsgeschwindigkeit seit dem Rück-
setzen
* der Anzeige an
• “Distanz”: Zeigt die zurückgelegte Strecke
seit dem Rücksetzen
* der Anzeige an
• “Fahrzeit”: Zeigt die verstrichene Zeit seit
dem Rücksetzen
* der Anzeige an
*: Rufen Sie zum Rücksetzen das
gewünschte Element auf und halten Sie
gedrückt.
■Energie-Überwachungsanzeige
S.151
■Anzeige des Allradantriebs
(Modelle mit Allradantrieb)
Anzeige der Richtung der Vorderrei-
fen
Anzeige von Audiosystemda-
ten (falls vorhanden)
Anzeige von Fahrzeuginforma-
tionen
A

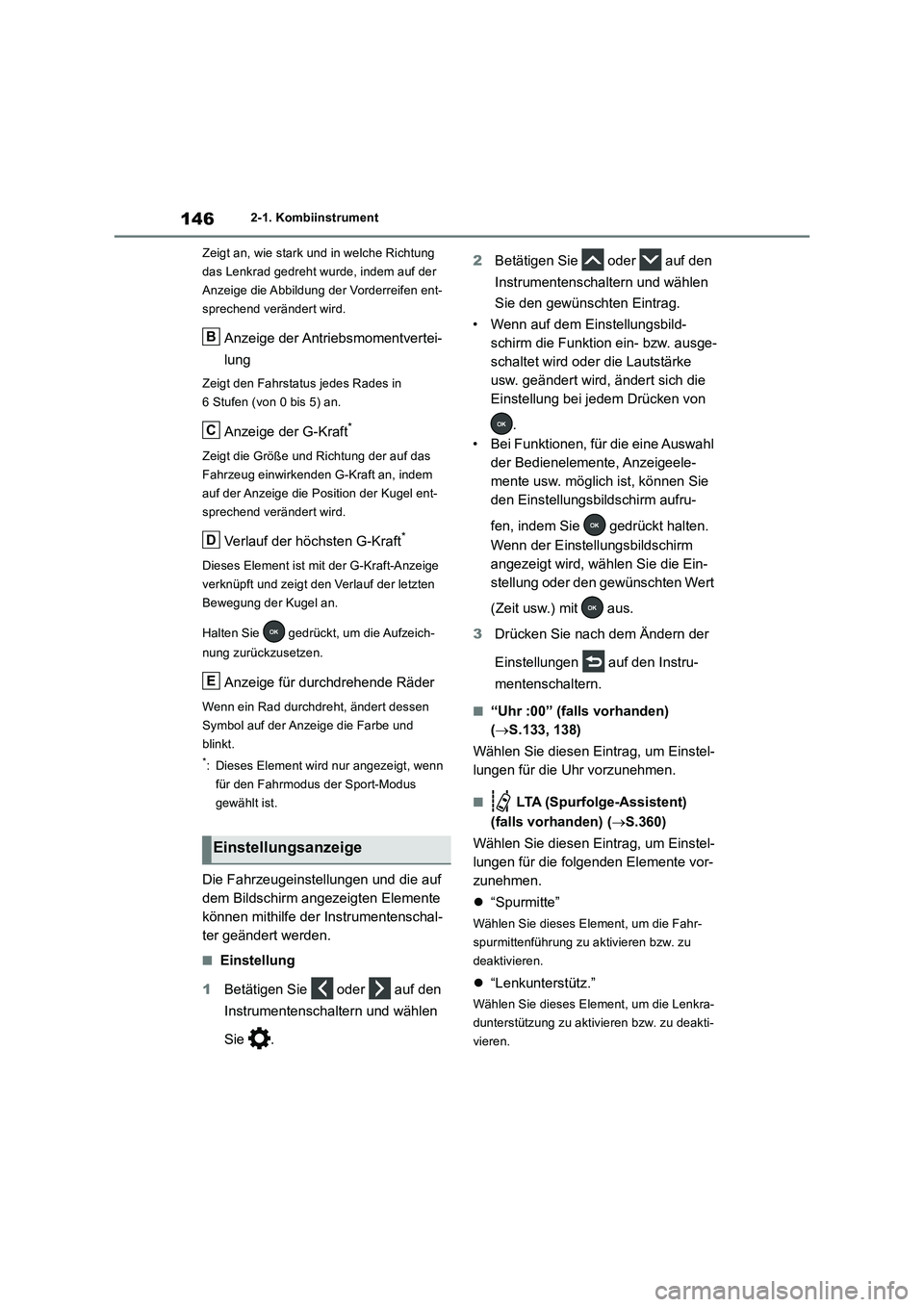

1462-1. Kombiinstrument
Zeigt an, wie stark und in welche Richtung
das Lenkrad gedreht wurde, indem auf der
Anzeige die Abbildung der Vorderreifen ent-
sprechend verändert wird.
Anzeige der Antriebsmomentvertei-
lung
Zeigt den Fahrstatus jedes Rades in
6 Stufen (von 0 bis 5) an.
Anzeige der G-Kraft*
Zeigt die Größe und Richtung der auf das
Fahrzeug einwirkenden G-Kraft an, indem
auf der Anzeige die Position der Kugel ent-
sprechend verändert wird.
Verlauf der höchsten G-Kraft*
Dieses Element ist mit der G-Kraft-Anzeige
verknüpft und zeigt den Verlauf der letzten
Bewegung der Kugel an.
Halten Sie gedrückt, um die Aufzeich-
nung zurückzusetzen.
Anzeige für durchdrehende Räder
Wenn ein Rad durchdreht, ändert dessen
Symbol auf der Anzeige die Farbe und
blinkt.
*: Dieses Element wird nur angezeigt, wenn
für den Fahrmodus der Sport-Modus
gewählt ist.
Die Fahrzeugeinstellungen und die auf
dem Bildschirm angezeigten Elemente
können mithilfe der Instrumentenschal-
ter geändert werden.
■Einstellung
1Betätigen Sie oder auf den
Instrumentenschaltern und wählen
Sie .2Betätigen Sie oder auf den
Instrumentenschaltern und wählen
Sie den gewünschten Eintrag.
• Wenn auf dem Einstellungsbild-
schirm die Funktion ein- bzw. ausge-
schaltet wird oder die Lautstärke
usw. geändert wird, ändert sich die
Einstellung bei jedem Drücken von
.
• Bei Funktionen, für die eine Auswahl
der Bedienelemente, Anzeigeele-
mente usw. möglich ist, können Sie
den Einstellungsbildschirm aufru-
fen, indem Sie gedrückt halten.
Wenn der Einstellungsbildschirm
angezeigt wird, wählen Sie die Ein-
stellung oder den gewünschten Wert
(Zeit usw.) mit aus.
3Drücken Sie nach dem Ändern der
Einstellungen auf den Instru-
mentenschaltern.
■“Uhr :00” (falls vorhanden)
(S.133, 138)
Wählen Sie diesen Eintrag, um Einstel-
lungen für die Uhr vorzunehmen.
■ LTA (Spurfolge-Assistent)
(falls vorhanden) (S.360)
Wählen Sie diesen Eintrag, um Einstel-
lungen für die folgenden Elemente vor-
zunehmen.
“Spurmitte”
Wählen Sie dieses Element, um die Fahr-
spurmittenführung zu aktivieren bzw. zu
deaktivieren.
“Lenkunterstütz.”
Wählen Sie dieses Element, um die Lenkra-
dunterstützung zu aktivieren bzw. zu deakti-
vieren.
Einstellungsanzeige
B
C
D
E

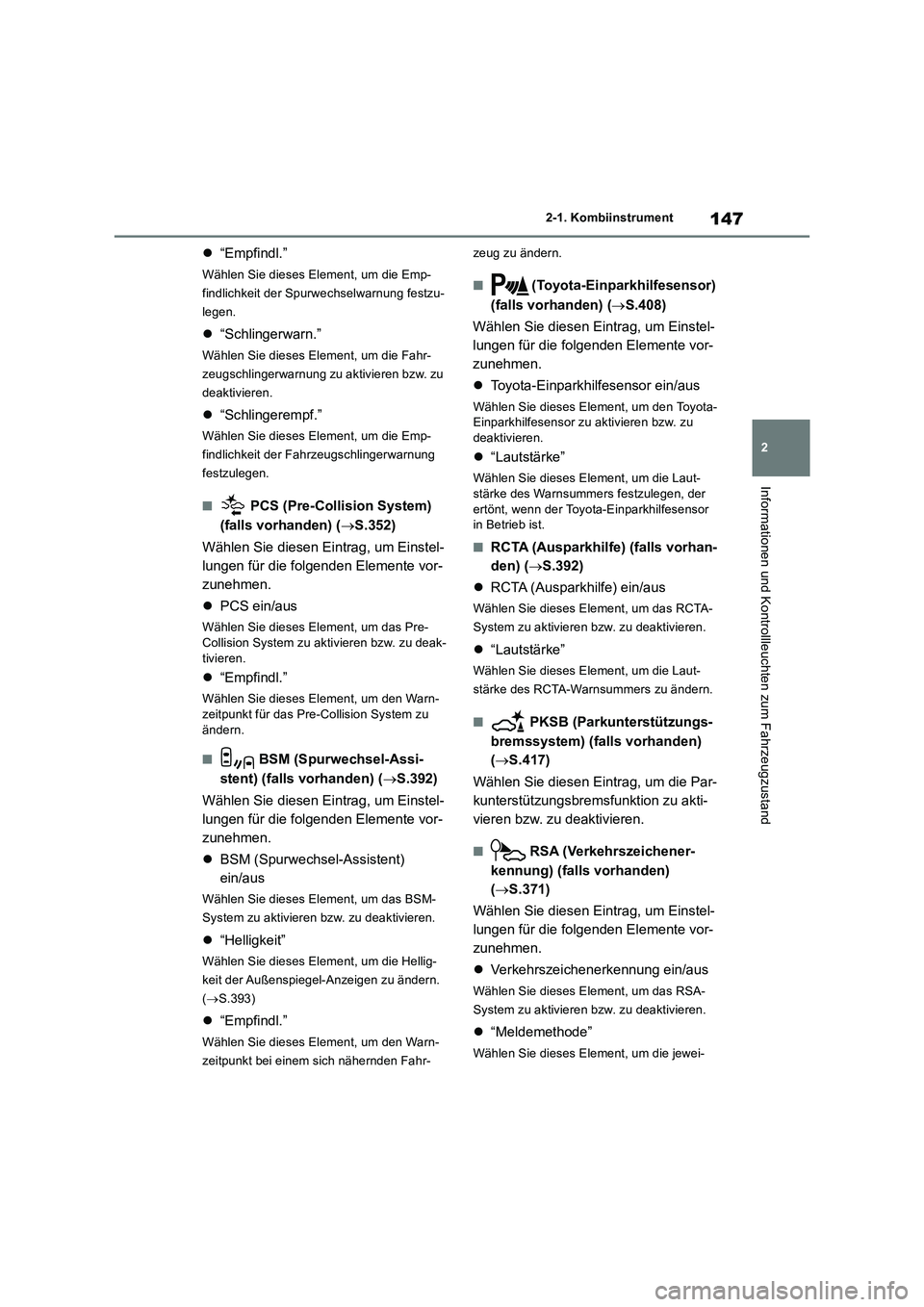

147
2 2-1. Kombiinstrument
Informationen und Kontrollleuchten zum Fahrzeugzustand
“Empfindl.”
Wählen Sie dieses Element, um die Emp-
findlichkeit der Spurwechselwarnung festzu-
legen.
“Schlingerwarn.”
Wählen Sie dieses Element, um die Fahr-
zeugschlingerwarnung zu aktivieren bzw. zu
deaktivieren.
“Schlingerempf.”
Wählen Sie dieses Element, um die Emp-
findlichkeit der Fahrzeugschlingerwarnung
festzulegen.
■ PCS (Pre-Collision System)
(falls vorhanden) (S.352)
Wählen Sie diesen Eintrag, um Einstel-
lungen für die folgenden Elemente vor-
zunehmen.
PCS ein/aus
Wählen Sie dieses Element, um das Pre-
Collision System zu aktivieren bzw. zu deak-
tivieren.
“Empfindl.”
Wählen Sie dieses Element, um den Warn-
zeitpunkt für das Pre-Collision System zu
ändern.
■ BSM (Spurwechsel-Assi-
stent) (falls vorhanden) (S.392)
Wählen Sie diesen Eintrag, um Einstel-
lungen für die folgenden Elemente vor-
zunehmen.
BSM (Spurwechsel-Assistent)
ein/aus
Wählen Sie dieses Element, um das BSM-
System zu aktivieren bzw. zu deaktivieren.
“Helligkeit”
Wählen Sie dieses Element, um die Hellig-
keit der Außenspiegel-Anzeigen zu ändern.
(S.393)
“Empfindl.”
Wählen Sie dieses Element, um den Warn-
zeitpunkt bei einem sich nähernden Fahr-zeug zu ändern.
■ (Toyota-Einparkhilfesensor)
(falls vorhanden) (S.408)
Wählen Sie diesen Eintrag, um Einstel-
lungen für die folgenden Elemente vor-
zunehmen.
Toyota-Einparkhilfesensor ein/aus
Wählen Sie dieses Element, um den Toyota-
Einparkhilfesensor zu aktivieren bzw. zu
deaktivieren.
“Lautstärke”
Wählen Sie dieses Element, um die Laut-
stärke des Warnsummers festzulegen, der
ertönt, wenn der Toyota-Einparkhilfesensor
in Betrieb ist.
■RCTA (Ausparkhilfe) (falls vorhan-
den) (S.392)
RCTA (Ausparkhilfe) ein/aus
Wählen Sie dieses Element, um das RCTA-
System zu aktivieren bzw. zu deaktivieren.
“Lautstärke”
Wählen Sie dieses Element, um die Laut-
stärke des RCTA-Warnsummers zu ändern.
■ PKSB (Parkunterstützungs-
bremssystem) (falls vorhanden)
(S.417)
Wählen Sie diesen Eintrag, um die Par-
kunterstützungsbremsfunktion zu akti-
vieren bzw. zu deaktivieren.
■ RSA (Verkehrszeichener-
kennung) (falls vorhanden)
(S.371)
Wählen Sie diesen Eintrag, um Einstel-
lungen für die folgenden Elemente vor-
zunehmen.
Verkehrszeichenerkennung ein/aus
Wählen Sie dieses Element, um das RSA-
System zu aktivieren bzw. zu deaktivieren.
“Meldemethode”
Wählen Sie dieses Element, um die jewei-

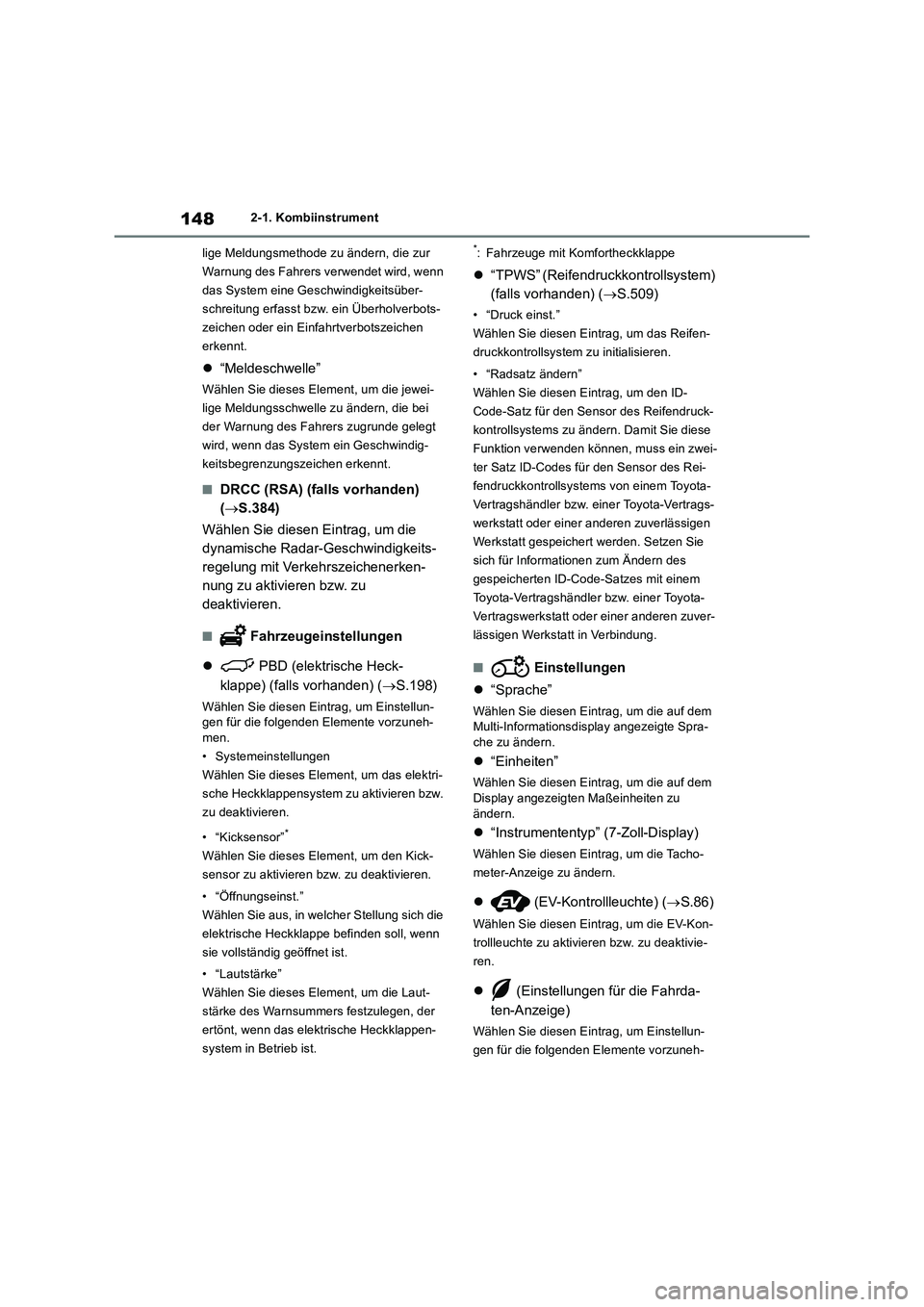

1482-1. Kombiinstrument
lige Meldungsmethode zu ändern, die zur
Warnung des Fahrers verwendet wird, wenn
das System eine Geschwindigkeitsüber-
schreitung erfasst bzw. ein Überholverbots-
zeichen oder ein Einfahrtverbotszeichen
erkennt.
“Meldeschwelle”
Wählen Sie dieses Element, um die jewei-
lige Meldungsschwelle zu ändern, die bei
der Warnung des Fahrers zugrunde gelegt
wird, wenn das System ein Geschwindig-
keitsbegrenzungszeichen erkennt.
■DRCC (RSA) (falls vorhanden)
(S.384)
Wählen Sie diesen Eintrag, um die
dynamische Radar-Geschwindigkeits-
regelung mit Verkehrszeichenerken-
nung zu aktivieren bzw. zu
deaktivieren.
■ Fahrzeugeinstellungen
 PBD (elektrische Heck-
klappe) (falls vorhanden) (S.198)
Wählen Sie diesen Eintrag, um Einstellun-
gen für die folgenden Elemente vorzuneh-
men.
• Systemeinstellungen
Wählen Sie dieses Element, um das elektri-
sche Heckklappensystem zu aktivieren bzw.
zu deaktivieren.
• “Kicksensor”
*
Wählen Sie dieses Element, um den Kick-
sensor zu aktivieren bzw. zu deaktivieren.
• “Öffnungseinst.”
Wählen Sie aus, in welcher Stellung sich die
elektrische Heckklappe befinden soll, wenn
sie vollständig geöffnet ist.
• “Lautstärke”
Wählen Sie dieses Element, um die Laut-
stärke des Warnsummers festzulegen, der
ertönt, wenn das elektrische Heckklappen-
system in Betrieb ist.
*: Fahrzeuge mit Komfortheckklappe
“TPWS” (Reifendruckkontrollsystem)
(falls vorhanden) (S.509)
• “Druck einst.”
Wählen Sie diesen Eintrag, um das Reifen-
druckkontrollsystem zu initialisieren.
• “Radsatz ändern”
Wählen Sie diesen Eintrag, um den ID-
Code-Satz für den Sensor des Reifendruck-
kontrollsystems zu ändern. Damit Sie diese
Funktion verwenden können, muss ein zwei-
ter Satz ID-Codes für den Sensor des Rei-
fendruckkontrollsystems von einem Toyota-
Vertragshändler bzw. einer Toyota-Vertrags-
werkstatt oder einer anderen zuverlässigen
Werkstatt gespeichert werden. Setzen Sie
sich für Informationen zum Ändern des
gespeicherten ID-Code-Satzes mit einem
Toyota-Vertragshändler bzw. einer Toyota-
Vertragswerkstatt oder einer anderen zuver-
lässigen Werkstatt in Verbindung.
■ Einstellungen
“Sprache”
Wählen Sie diesen Eintrag, um die auf dem
Multi-Informationsdisplay angezeigte Spra-
che zu ändern.
“Einheiten”
Wählen Sie diesen Eintrag, um die auf dem
Display angezeigten Maßeinheiten zu
ändern.
“Instrumententyp” (7-Zoll-Display)
Wählen Sie diesen Eintrag, um die Tacho-
meter-Anzeige zu ändern.
 (EV-Kontrollleuchte) (S.86)
Wählen Sie diesen Eintrag, um die EV-Kon-
trollleuchte zu aktivieren bzw. zu deaktivie-
ren.
 (Einstellungen für die Fahrda-
ten-Anzeige)
Wählen Sie diesen Eintrag, um Einstellun-
gen für die folgenden Elemente vorzuneh-

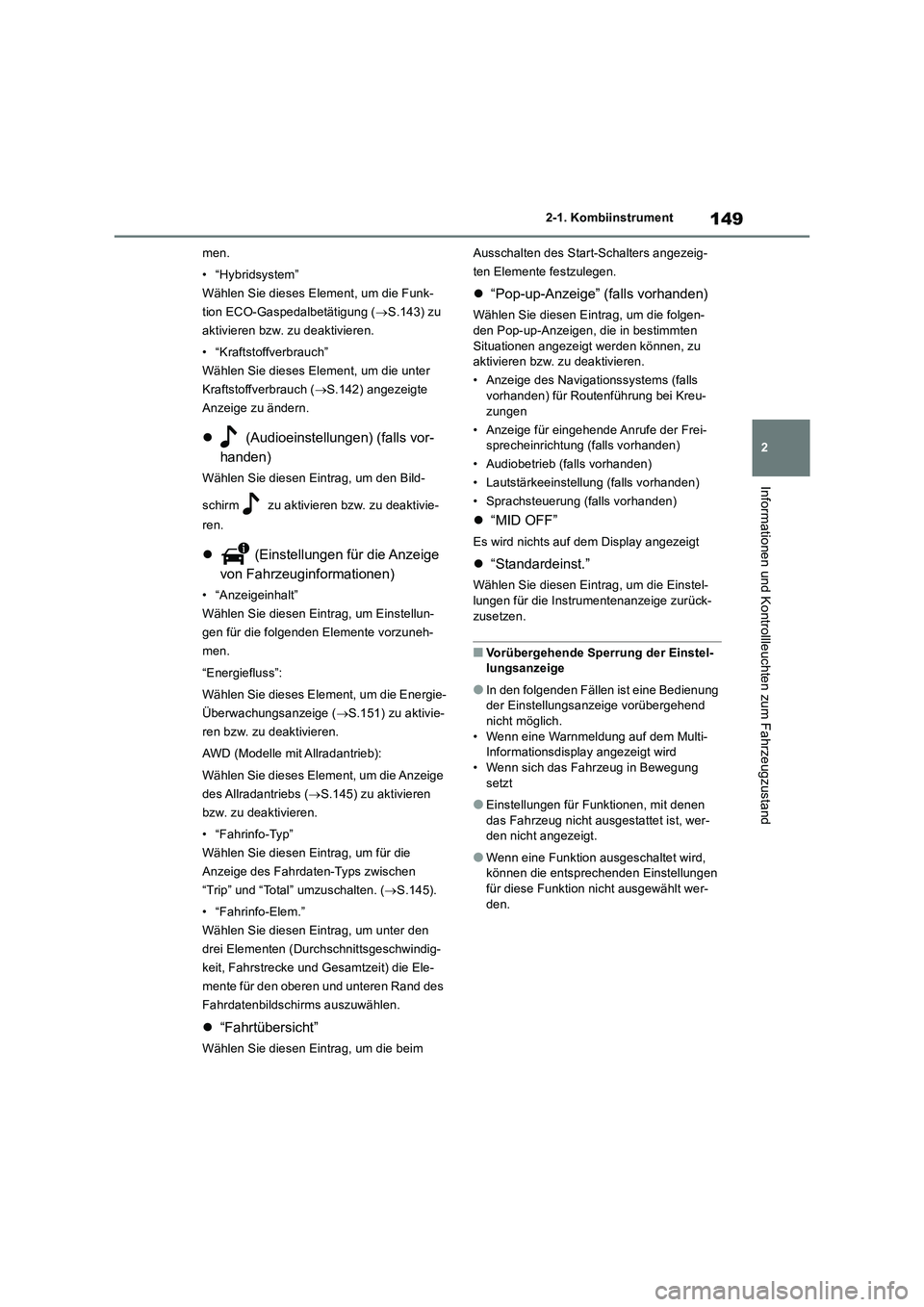

149
2 2-1. Kombiinstrument
Informationen und Kontrollleuchten zum Fahrzeugzustand
men.
• “Hybridsystem”
Wählen Sie dieses Element, um die Funk-
tion ECO-Gaspedalbetätigung (S.143) zu
aktivieren bzw. zu deaktivieren.
• “Kraftstoffverbrauch”
Wählen Sie dieses Element, um die unter
Kraftstoffverbrauch (S.142) angezeigte
Anzeige zu ändern.
 (Audioeinstellungen) (falls vor-
handen)
Wählen Sie diesen Eintrag, um den Bild-
schirm zu aktivieren bzw. zu deaktivie-
ren.
 (Einstellungen für die Anzeige
von Fahrzeuginformationen)
• “Anzeigeinhalt”
Wählen Sie diesen Eintrag, um Einstellun-
gen für die folgenden Elemente vorzuneh-
men.
“Energiefluss”:
Wählen Sie dieses Element, um die Energie-
Überwachungsanzeige (S.151) zu aktivie-
ren bzw. zu deaktivieren.
AWD (Modelle mit Allradantrieb):
Wählen Sie dieses Element, um die Anzeige
des Allradantriebs (S.145) zu aktivieren
bzw. zu deaktivieren.
• “Fahrinfo-Typ”
Wählen Sie diesen Eintrag, um für die
Anzeige des Fahrdaten-Typs zwischen
“Trip” und “Total” umzuschalten. (S.145).
• “Fahrinfo-Elem.”
Wählen Sie diesen Eintrag, um unter den
drei Elementen (Durchschnittsgeschwindig-
keit, Fahrstrecke und Gesamtzeit) die Ele-
mente für den oberen und unteren Rand des
Fahrdatenbildschirms auszuwählen.
“Fahrtübersicht”
Wählen Sie diesen Eintrag, um die beim Ausschalten des Start-Schalters angezeig-
ten Elemente festzulegen.
“Pop-up-Anzeige” (falls vorhanden)
Wählen Sie diesen Eintrag, um die folgen-
den Pop-up-Anzeigen, die in bestimmten
Situationen angezeigt werden können, zu
aktivieren bzw. zu deaktivieren.
• Anzeige des Navigationssystems (falls
vorhanden) für Routenführung bei Kreu-
zungen
• Anzeige für eingehende Anrufe der Frei-
sprecheinrichtung (falls vorhanden)
• Audiobetrieb (falls vorhanden)
• Lautstärkeeinstellung (falls vorhanden)
• Sprachsteuerung (falls vorhanden)
“MID OFF”
Es wird nichts auf dem Display angezeigt
“Standardeinst.”
Wählen Sie diesen Eintrag, um die Einstel-
lungen für die Instrumentenanzeige zurück-
zusetzen.
■Vorübergehende Sperrung der Einstel-
lungsanzeige
●In den folgenden Fällen ist eine Bedienung
der Einstellungsanzeige vorübergehend
nicht möglich.
• Wenn eine Warnmeldung auf dem Multi-
Informationsdisplay angezeigt wird
• Wenn sich das Fahrzeug in Bewegung
setzt
●Einstellungen für Funktionen, mit denen
das Fahrzeug nicht ausgestattet ist, wer-
den nicht angezeigt.
●Wenn eine Funktion ausgeschaltet wird,
können die entsprechenden Einstellungen
für diese Funktion nicht ausgewählt wer-
den.

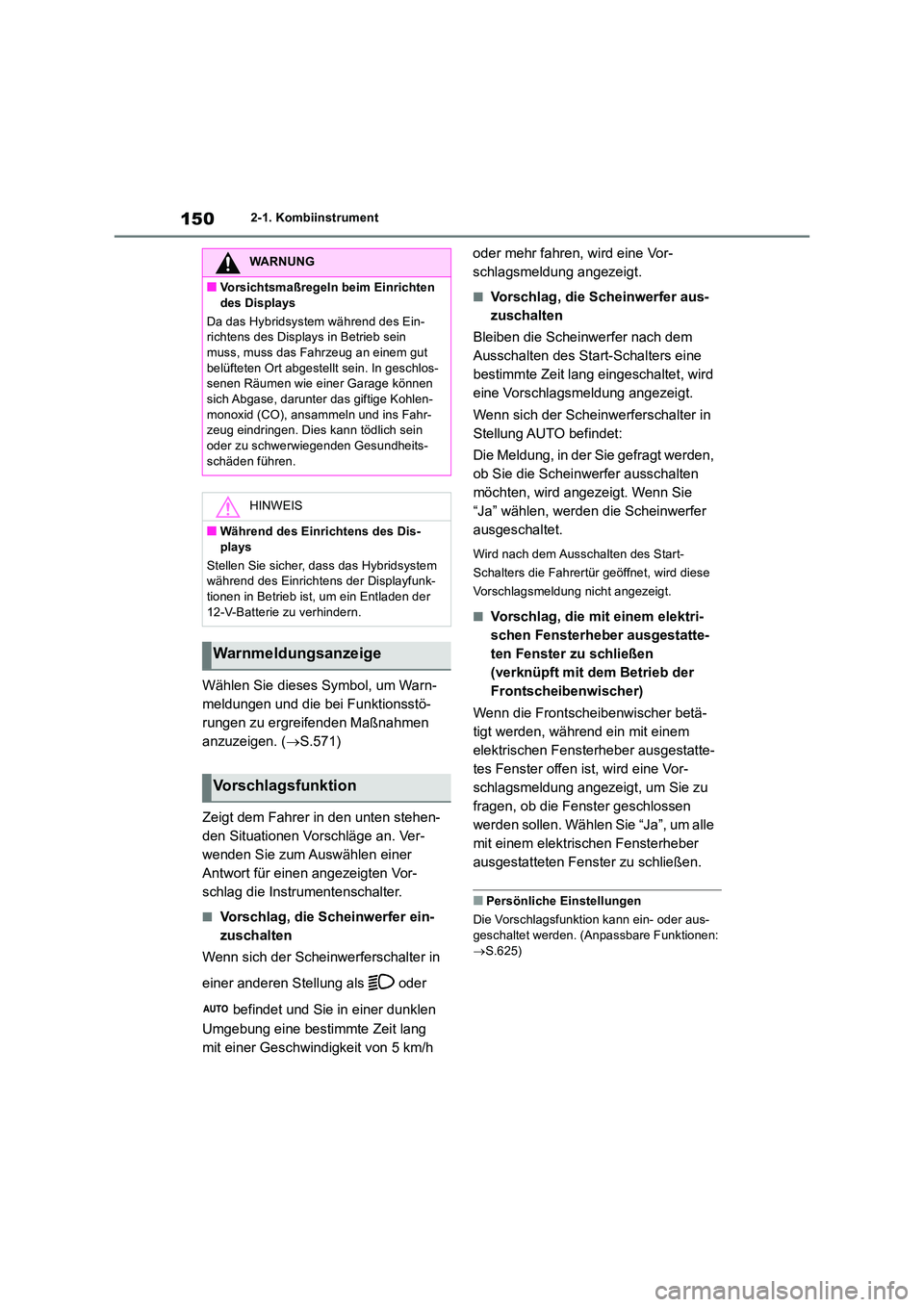

1502-1. Kombiinstrument
Wählen Sie dieses Symbol, um Warn-
meldungen und die bei Funktionsstö-
rungen zu ergreifenden Maßnahmen
anzuzeigen. ( S.571)
Zeigt dem Fahrer in den unten stehen-
den Situationen Vorschläge an. Ver-
wenden Sie zum Auswählen einer
Antwort für einen angezeigten Vor-
schlag die Instrumentenschalter.
■Vorschlag, die Scheinwerfer ein-
zuschalten
Wenn sich der Scheinwerferschalter in
einer anderen Stellung als oder
befindet und Sie in einer dunklen
Umgebung eine bestimmte Zeit lang
mit einer Geschwindigkeit von 5 km/h
oder mehr fahren, wird eine Vor-
schlagsmeldung angezeigt.
■Vorschlag, die Scheinwerfer aus-
zuschalten
Bleiben die Scheinwerfer nach dem
Ausschalten des Start-Schalters eine
bestimmte Zeit lang eingeschaltet, wird
eine Vorschlagsmeldung angezeigt.
Wenn sich der Scheinwerferschalter in
Stellung AUTO befindet:
Die Meldung, in der Sie gefragt werden,
ob Sie die Scheinwerfer ausschalten
möchten, wird angezeigt. Wenn Sie
“Ja” wählen, werden die Scheinwerfer
ausgeschaltet.
Wird nach dem Ausschalten des Start-
Schalters die Fahrertür geöffnet, wird diese
Vorschlagsmeldung nicht angezeigt.
■Vorschlag, die mit einem elektri-
schen Fensterheber ausgestatte-
ten Fenster zu schließen
(verknüpft mit dem Betrieb der
Frontscheibenwischer)
Wenn die Frontscheibenwischer betä-
tigt werden, während ein mit einem
elektrischen Fensterheber ausgestatte-
tes Fenster offen ist, wird eine Vor-
schlagsmeldung angezeigt, um Sie zu
fragen, ob die Fenster geschlossen
werden sollen. Wählen Sie “Ja”, um alle
mit einem elektrischen Fensterheber
ausgestatteten Fenster zu schließen.
■Persönliche Einstellungen
Die Vorschlagsfunktion kann ein- oder aus- geschaltet werden. (Anpassbare Funktionen:
 S.625)
WARNUNG
■Vorsichtsmaßregeln beim Einrichten
des Displays
Da das Hybridsystem während des Ein- richtens des Displays in Betrieb sein muss, muss das Fahrzeug an einem gut
belüfteten Ort abgestellt sein. In geschlos- senen Räumen wie einer Garage können sich Abgase, darunter das giftige Kohlen-
monoxid (CO), ansammeln und ins Fahr- zeug eindringen. Dies kann tödlich sein oder zu schwerwiegenden Gesundheits-
schäden führen.
HINWEIS
■Während des Einrichtens des Dis-
plays
Stellen Sie sicher, dass das Hybridsystem während des Einrichtens der Displayfunk- tionen in Betrieb ist, um ein Entladen der
12-V-Batterie zu verhindern.
Warnmeldungsanzeige
Vorschlagsfunktion

151
2 2-1. Kombiinstrument
Informationen und Kontrollleuchten zum FahrzeugzustandBildschirm des Audiosystems (falls
vorhanden)
Multi-Informationsdisplay
Instrumentenschalter (S.141)
■Bildschirm des Audiosystems (falls vorhanden)
Audiosystem ohne Navigationsfunktion
1Drücken Sie die Taste “MENU”.
2Wählen Sie “Info” auf dem Bildschirm “Menü”.
Falls ein anderer Bildschirm als “Energiefluss” angezeigt wird, wählen Sie “Energie”.
Audiosystem mit Navigationsfunktion
1Drücken Sie die Taste “MENU”.
2Wählen Sie “Info” auf dem Bildschirm “Menü”.
3Wählen Sie “ECO” auf dem Bildschirm “Informationen”.
Falls ein anderer Bildschirm als “Energiefluss” angezeigt wird, wählen Sie “Energie”.
Die Abbildungen stellen nur Beispiele dar und können von den tatsächlichen Bedingungen
leicht abweichen.
Energie-Überwachungsan-
zeige/Verbrauchsbild-
schirm
Sie können den Status Ihres Fahr-
zeugs auf dem Multi-Informations-
display und auf dem Bildschirm
des Audiosystems
* (falls vorhan-
den) verfolgen.
*: Für das Navigationssystem bzw. das
Multimediasystem
Komponenten des Systems
A
B
C
Energie-Überwachungsanzeige

1522-1. Kombiinstrument
Wenn das Fahrzeug vom Elektromotor (Traktionsmotor) angetrieben wird
Wenn das Fahrzeug vom Ottomotor und vom Elektromotor (Traktionsmotor)
angetrieben wird
Wenn das Fahrzeug vom Ottomotor angetrieben wird
Modelle mit Zweiradantrieb/AllradantriebNur Modelle mit Allradantrieb
Modelle mit Zweiradantrieb/AllradantriebNur Modelle mit Allradantrieb
Modelle mit Zweiradantrieb/Allradantrieb
