2019 TOYOTA RAV4 Betriebsanleitungen (in German)

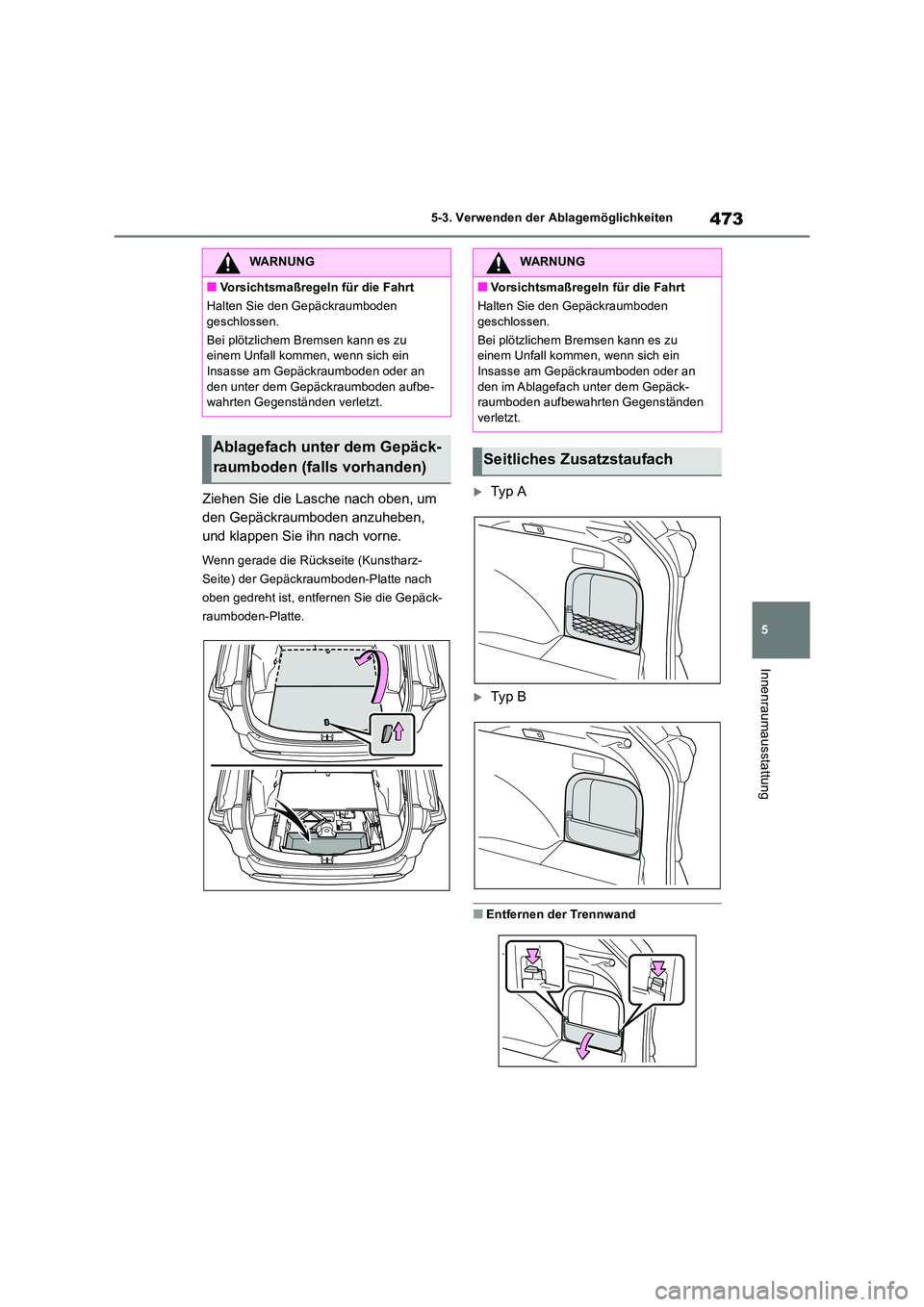

473
5
5-3. Verwenden der Ablagemöglichkeiten
Innenraumausstattung
Ziehen Sie die Lasche nach oben, um
den Gepäckraumboden anzuheben,
und klappen Sie ihn nach vorne.
Wenn gerade die Rückseite (Kunstharz-
Seite) der Gepäckraumboden-Platte nach
oben gedreht ist, entfernen Sie die Gepäck-
raumboden-Platte.
Typ A
Typ B
■Entfernen der Trennwand
WARNUNG
■Vorsichtsmaßregeln für die Fahrt
Halten Sie den Gepäckraumboden
geschlossen.
Bei plötzlichem Bremsen kann es zu einem Unfall kommen, wenn sich ein Insasse am Gepäckraumboden oder an
den unter dem Gepäckraumboden aufbe- wahrten Gegenständen verletzt.
Ablagefach unter dem Gepäck-
raumboden (falls vorhanden)
WARNUNG
■Vorsichtsmaßregeln für die Fahrt
Halten Sie den Gepäckraumboden
geschlossen.
Bei plötzlichem Bremsen kann es zu einem Unfall kommen, wenn sich ein Insasse am Gepäckraumboden oder an
den im Ablagefach unter dem Gepäck- raumboden aufbewahrten Gegenständen verletzt.
Seitliches Zusatzstaufach

4745-3. Verwenden der Ablagemöglichkeiten
Lösen Sie die Klauen
■Anbringen der Gepäckraumab-
deckung
1Drücken Sie beide Enden der
Gepäckraumabdeckung zusam-
men und setzen Sie sie in die Aus-
sparungen ein, um die Abdeckung
anzubringen.
2Ziehen Sie die Gepäckraumabdec-
kung heraus und haken Sie sie an
den Verankerungen ein.
■Entfernen der Gepäckraumabdec-
kung
1Lösen Sie die Abdeckung aus der
linken und rechten Verankerung
und lassen Sie sie einrollen.
2Drücken Sie das Ende der Gepäck-
raumabdeckung zusammen und
heben Sie die Gepäckraumabdec-
kung an.
■Verstauen der Gepäckraumabdec-
kung (ausgenommen Fahrzeuge
mit normalem Reserverad)
1Öffnen Sie den hinteren Gepäck-
raumboden und entfernen Sie die
seitlichen Gepäckraumböden.
Wenn gerade die Rückseite (Kunstharz-
Seite) der Gepäckraumboden-Platte nach
oben gedreht ist, entfernen Sie die Gepäck-
Gepäckraumabdeckung (falls
vorhanden)

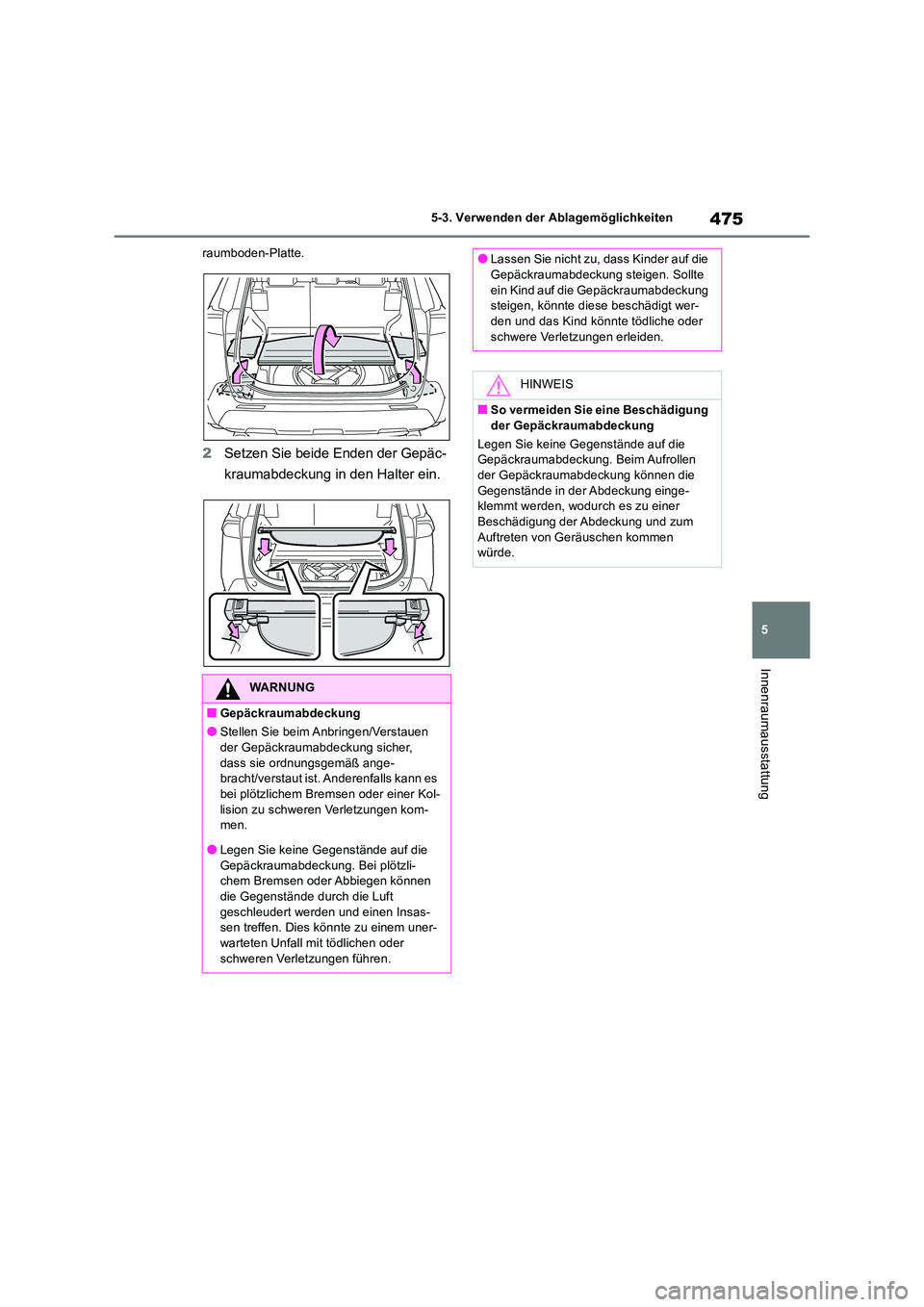

475
5
5-3. Verwenden der Ablagemöglichkeiten
Innenraumausstattung
raumboden-Platte.
2 Setzen Sie beide Enden der Gepäc-
kraumabdeckung in den Halter ein.
WARNUNG
■Gepäckraumabdeckung
●Stellen Sie beim Anbringen/Verstauen
der Gepäckraumabdeckung sicher, dass sie ordnungsgemäß ange-bracht/verstaut ist. Anderenfalls kann es
bei plötzlichem Bremsen oder einer Kol- lision zu schweren Verletzungen kom-men.
●Legen Sie keine Gegenstände auf die Gepäckraumabdeckung. Bei plötzli-chem Bremsen oder Abbiegen können
die Gegenstände durch die Luft geschleudert werden und einen Insas-sen treffen. Dies könnte zu einem uner-
warteten Unfall mit tödlichen oder schweren Verletzungen führen.
●Lassen Sie nicht zu, dass Kinder auf die Gepäckraumabdeckung steigen. Sollte
ein Kind auf die Gepäckraumabdeckung steigen, könnte diese beschädigt wer-den und das Kind könnte tödliche oder
schwere Verletzungen erleiden.
HINWEIS
■So vermeiden Sie eine Beschädigung der Gepäckraumabdeckung
Legen Sie keine Gegenstände auf die Gepäckraumabdeckung. Beim Aufrollen
der Gepäckraumabdeckung können die Gegenstände in der Abdeckung einge-klemmt werden, wodurch es zu einer
Beschädigung der Abdeckung und zum Auftreten von Geräuschen kommen würde.

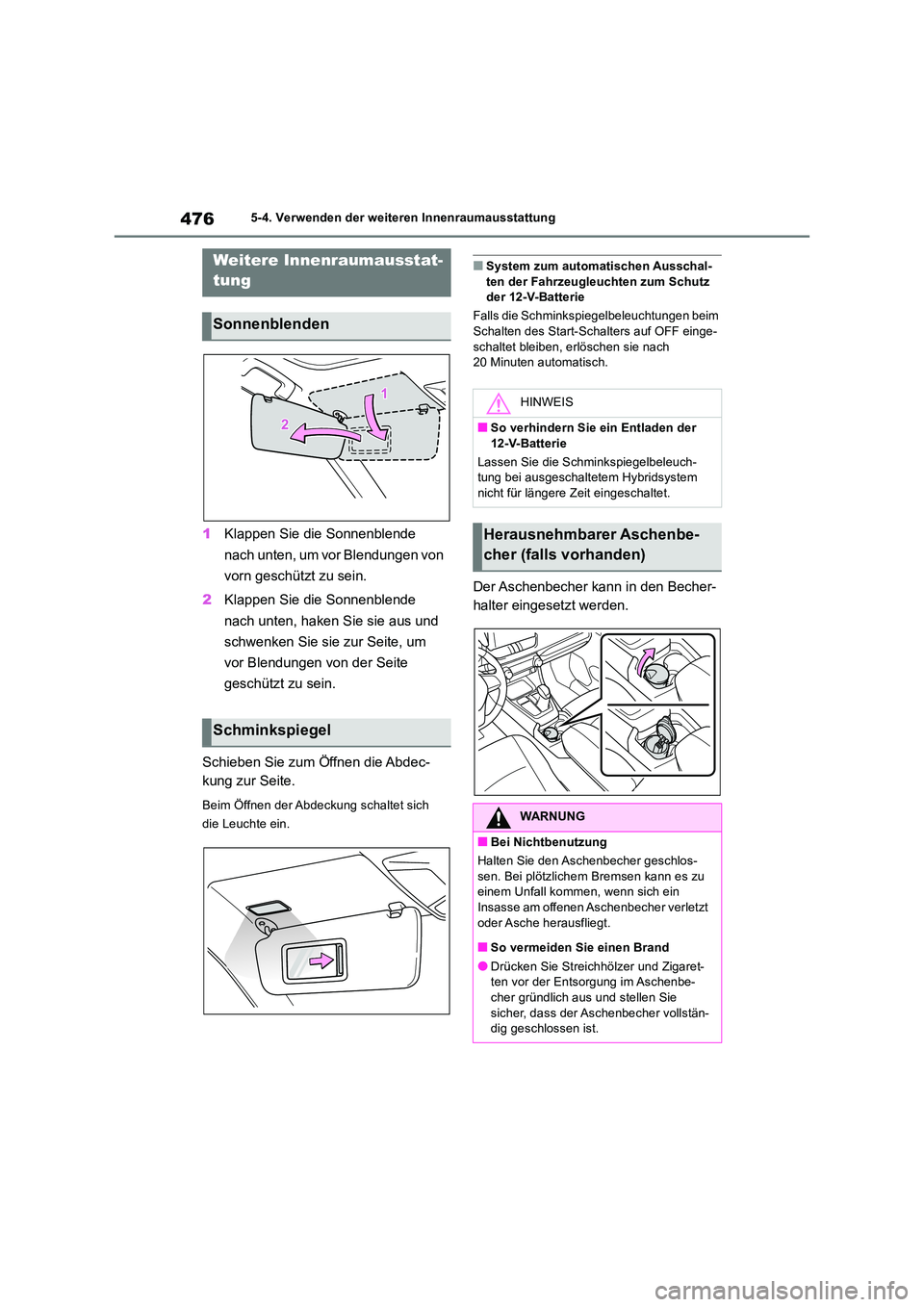

4765-4. Verwenden der weiteren Innenraumausstattung
5-4.Verwende n d er weite ren Innen rauma usstattun g
1Klappen Sie die Sonnenblende
nach unten, um vor Blendungen von
vorn geschützt zu sein.
2 Klappen Sie die Sonnenblende
nach unten, haken Sie sie aus und
schwenken Sie sie zur Seite, um
vor Blendungen von der Seite
geschützt zu sein.
Schieben Sie zum Öffnen die Abdec-
kung zur Seite.
Beim Öffnen der Abdeckung schaltet sich
die Leuchte ein.
■System zum automatischen Ausschal- ten der Fahrzeugleuchten zum Schutz der 12-V-Batterie
Falls die Schminkspiegelbeleuchtungen beim
Schalten des Start-Schalters auf OFF einge- schaltet bleiben, erlöschen sie nach 20 Minuten automatisch.
Der Aschenbecher kann in den Becher-
halter eingesetzt werden.
Weitere Innenraumausstat-
tung
Sonnenblenden
Schminkspiegel
HINWEIS
■So verhindern Sie ein Entladen der 12-V-Batterie
Lassen Sie die Schminkspiegelbeleuch- tung bei ausgeschaltetem Hybridsystem
nicht für längere Zeit eingeschaltet.
Herausnehmbarer Aschenbe-
cher (falls vorhanden)
WARNUNG
■Bei Nichtbenutzung
Halten Sie den Aschenbecher geschlos- sen. Bei plötzlichem Bremsen kann es zu einem Unfall kommen, wenn sich ein
Insasse am offenen Aschenbecher verletzt oder Asche herausfliegt.
■So vermeiden Sie einen Brand
●Drücken Sie Streichhölzer und Zigaret-ten vor der Entsorgung im Aschenbe-cher gründlich aus und stellen Sie
sicher, dass der Aschenbecher vollstän- dig geschlossen ist.

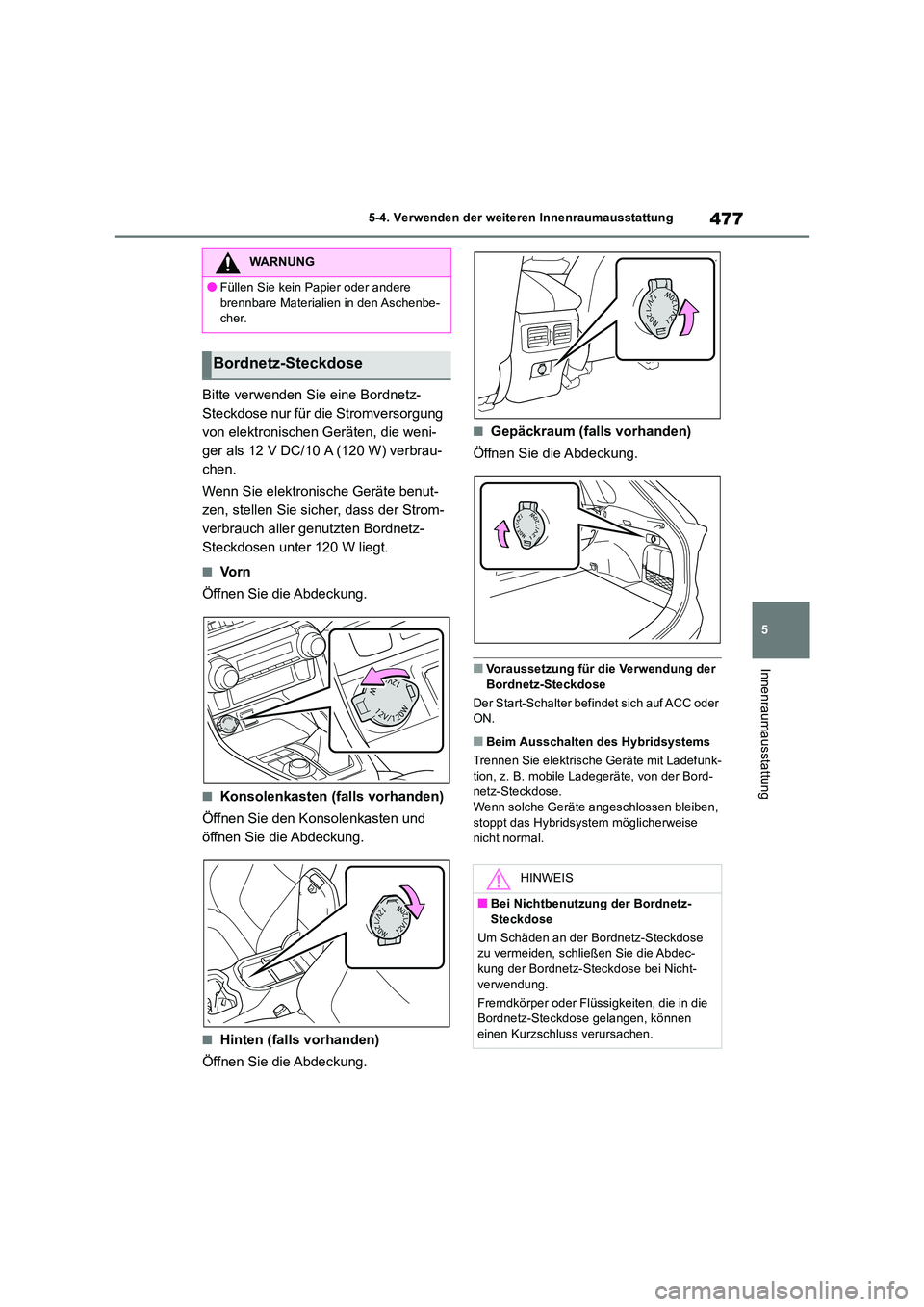

477
5
5-4. Verwenden der weiteren Innenraumausstattung
Innenraumausstattung
Bitte verwenden Sie eine Bordnetz-
Steckdose nur für die Stromversorgung
von elektronischen Geräten, die weni-
ger als 12 V DC/10 A (120 W) verbrau-
chen.
Wenn Sie elektronische Geräte benut-
zen, stellen Sie sicher, dass der Strom-
verbrauch aller genutzten Bordnetz-
Steckdosen unter 120 W liegt.
■Vo r n
Öffnen Sie die Abdeckung.
■Konsolenkasten (falls vorhanden)
Öffnen Sie den Konsolenkasten und
öffnen Sie die Abdeckung.
■Hinten (falls vorhanden)
Öffnen Sie die Abdeckung.
■Gepäckraum (falls vorhanden)
Öffnen Sie die Abdeckung.
■Voraussetzung für die Verwendung der Bordnetz-Steckdose
Der Start-Schalter befindet sich auf ACC oder ON.
■Beim Ausschalten des Hybridsystems
Trennen Sie elektrische Geräte mit Ladefunk-
tion, z. B. mobile Ladegeräte, von der Bord- netz-Steckdose. Wenn solche Geräte angeschlossen bleiben,
stoppt das Hybridsystem möglicherweise nicht normal.
WARNUNG
●Füllen Sie kein Papier oder andere
brennbare Materialien in den Aschenbe- cher.
Bordnetz-Steckdose
HINWEIS
■Bei Nichtbenutzung der Bordnetz-
Steckdose
Um Schäden an der Bordnetz-Steckdose zu vermeiden, schließen Sie die Abdec-kung der Bordnetz-St eckdose bei Nicht-
verwendung.
Fremdkörper oder Flüssigkeiten, die in die Bordnetz-Steckdose gelangen, können einen Kurzschluss verursachen.

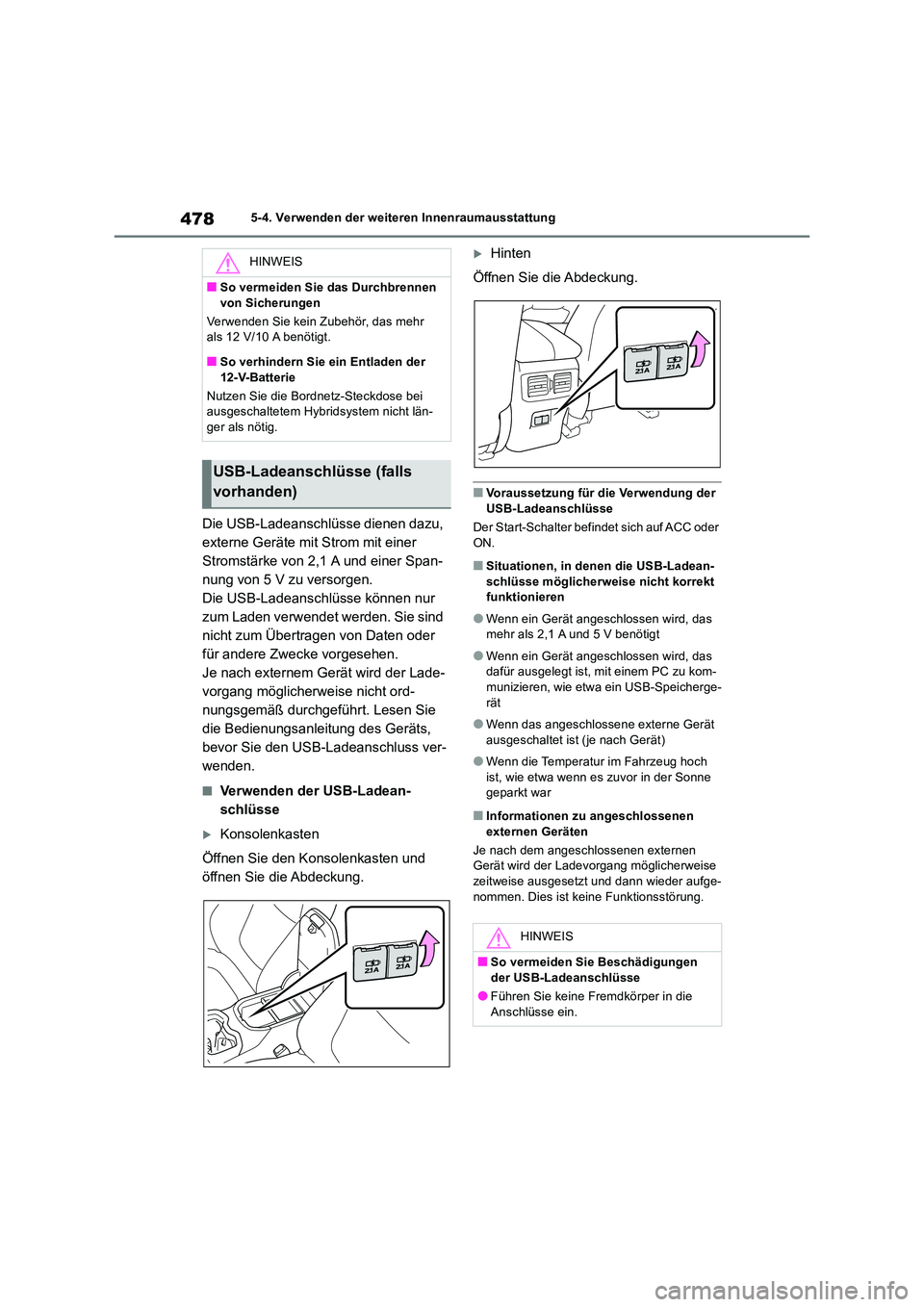

4785-4. Verwenden der weiteren Innenraumausstattung
Die USB-Ladeanschlüsse dienen dazu,
externe Geräte mit Strom mit einer
Stromstärke von 2,1 A und einer Span-
nung von 5 V zu versorgen.
Die USB-Ladeanschlüsse können nur
zum Laden verwendet werden. Sie sind
nicht zum Übertragen von Daten oder
für andere Zwecke vorgesehen.
Je nach externem Gerät wird der Lade-
vorgang möglicherweise nicht ord-
nungsgemäß durchgeführt. Lesen Sie
die Bedienungsanleitung des Geräts,
bevor Sie den USB-Ladeanschluss ver-
wenden.
■Verwenden der USB-Ladean-
schlüsse
Konsolenkasten
Öffnen Sie den Konsolenkasten und
öffnen Sie die Abdeckung.
Hinten
Öffnen Sie die Abdeckung.
■Voraussetzung für die Verwendung der USB-Ladeanschlüsse
Der Start-Schalter befindet sich auf ACC oder
ON.
■Situationen, in denen die USB-Ladean- schlüsse möglicherweise nicht korrekt funktionieren
●Wenn ein Gerät angeschlossen wird, das mehr als 2,1 A und 5 V benötigt
●Wenn ein Gerät angeschlossen wird, das dafür ausgelegt ist, mit einem PC zu kom-
munizieren, wie etwa ein USB-Speicherge- rät
●Wenn das angeschlossene externe Gerät ausgeschaltet ist (je nach Gerät)
●Wenn die Temperatur im Fahrzeug hoch ist, wie etwa wenn es zuvor in der Sonne geparkt war
■Informationen zu angeschlossenen
externen Geräten
Je nach dem angeschlossenen externen Gerät wird der Ladevor gang möglicherweise zeitweise ausgesetzt und dann wieder aufge-
nommen. Dies ist keine Funktionsstörung.
HINWEIS
■So vermeiden Sie das Durchbrennen
von Sicherungen
Verwenden Sie kein Zubehör, das mehr als 12 V/10 A benötigt.
■So verhindern Sie ein Entladen der
12-V-Batterie
Nutzen Sie die Bordnetz-Steckdose bei ausgeschaltetem Hybridsystem nicht län-ger als nötig.
USB-Ladeanschlüsse (falls
vorhanden)
HINWEIS
■So vermeiden Sie Beschädigungen
der USB-Ladeanschlüsse
●Führen Sie keine Fremdkörper in die Anschlüsse ein.

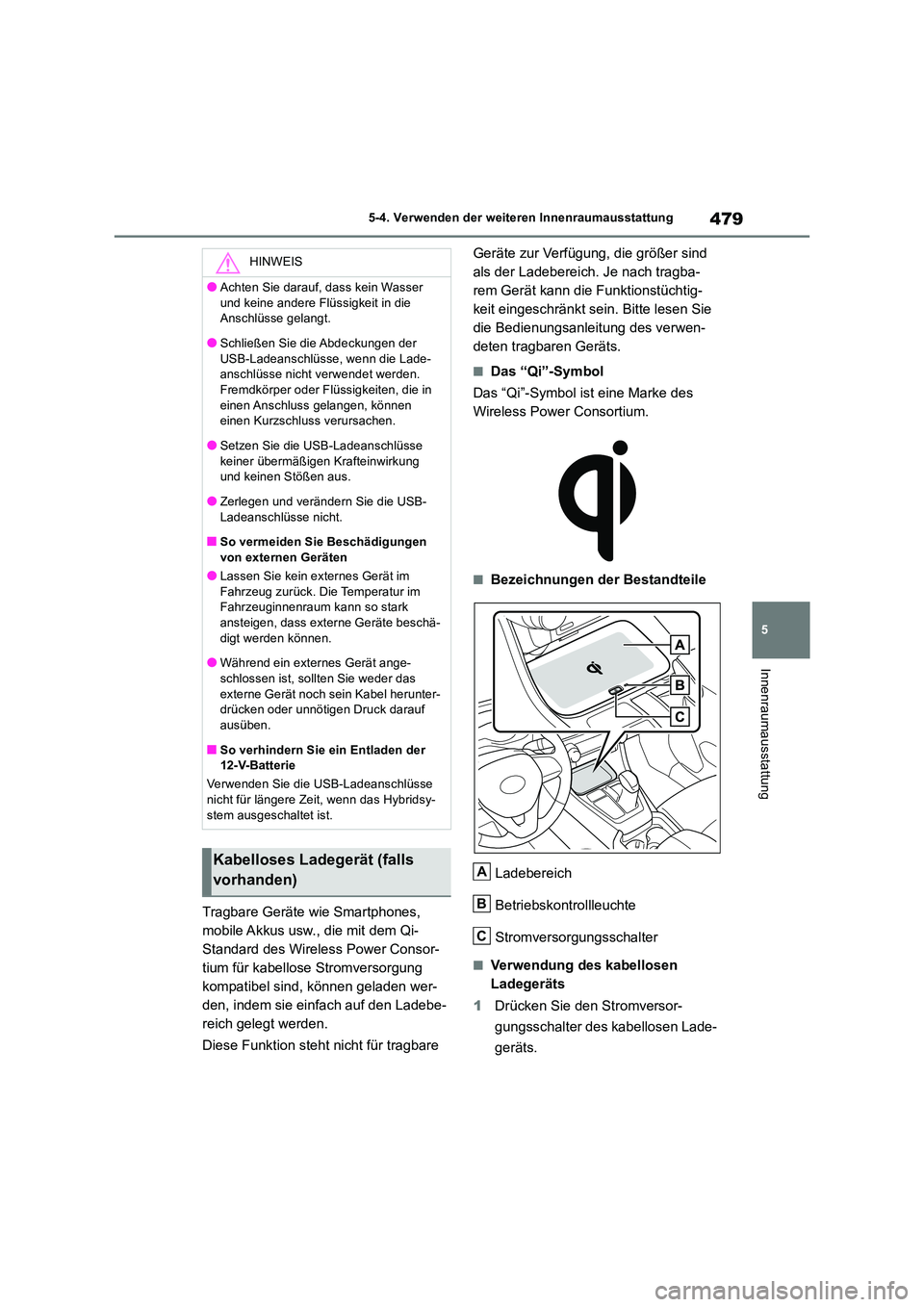

479
5
5-4. Verwenden der weiteren Innenraumausstattung
Innenraumausstattung
Tragbare Geräte wie Smartphones,
mobile Akkus usw., die mit dem Qi-
Standard des Wireless Power Consor-
tium für kabellose Stromversorgung
kompatibel sind, können geladen wer-
den, indem sie einfach auf den Ladebe-
reich gelegt werden.
Diese Funktion steht nicht für tragbare
Geräte zur Verfügung, die größer sind
als der Ladebereich. Je nach tragba-
rem Gerät kann die Funktionstüchtig-
keit eingeschränkt sein. Bitte lesen Sie
die Bedienungsanleitung des verwen-
deten tragbaren Geräts.
■Das “Qi”-Symbol
Das “Qi”-Symbol ist eine Marke des
Wireless Power Consortium.
■Bezeichnungen der Bestandteile
Ladebereich
Betriebskontrollleuchte
Stromversorgungsschalter
■Verwendung des kabellosen
Ladegeräts
1 Drücken Sie den Stromversor-
gungsschalter des kabellosen Lade-
geräts.
HINWEIS
●Achten Sie darauf, dass kein Wasser
und keine andere Flüssigkeit in die Anschlüsse gelangt.
●Schließen Sie die Abdeckungen der
USB-Ladeanschlüsse, wenn die Lade- anschlüsse nicht verwendet werden. Fremdkörper oder Flüssigkeiten, die in
einen Anschluss gelangen, können einen Kurzschluss verursachen.
●Setzen Sie die USB-Ladeanschlüsse
keiner übermäßigen Krafteinwirkung und keinen Stößen aus.
●Zerlegen und verändern Sie die USB-
Ladeanschlüsse nicht.
■So vermeiden Sie Beschädigungen von externen Geräten
●Lassen Sie kein externes Gerät im
Fahrzeug zurück. Die Temperatur im Fahrzeuginnenraum kann so stark ansteigen, dass externe Geräte beschä-
digt werden können.
●Während ein externes Gerät ange- schlossen ist, sollten Sie weder das
externe Gerät noch sein Kabel herunter- drücken oder unnötigen Druck darauf
ausüben.
■So verhindern Sie ein Entladen der 12-V-Batterie
Verwenden Sie die USB-Ladeanschlüsse
nicht für längere Zeit, wenn das Hybridsy- stem ausgeschaltet ist.
Kabelloses Ladegerät (falls
vorhanden)A
B
C

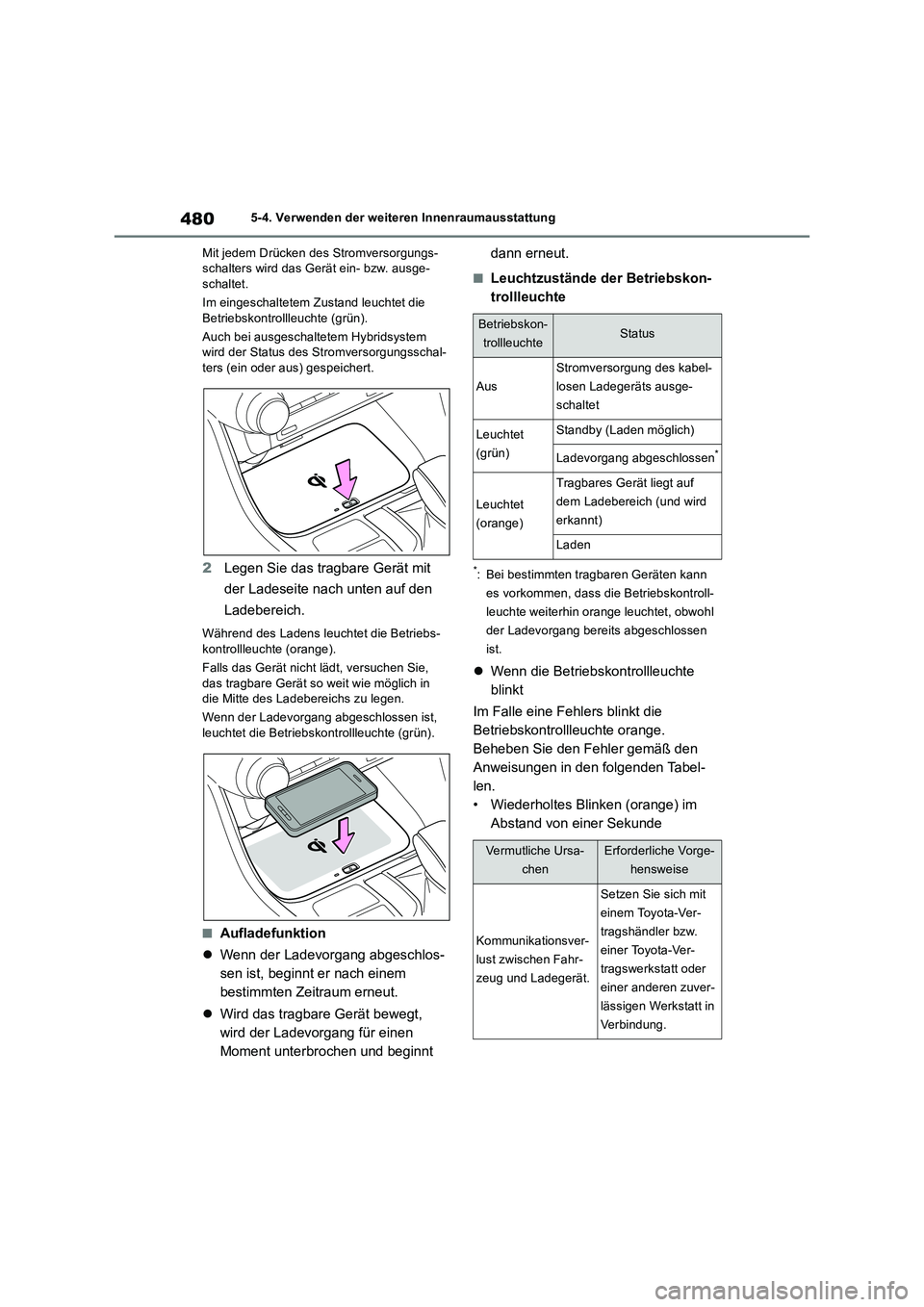

4805-4. Verwenden der weiteren Innenraumausstattung
Mit jedem Drücken des Stromversorgungs-
schalters wird das Gerät ein- bzw. ausge-
schaltet.
Im eingeschaltetem Zustand leuchtet die
Betriebskontrollleuchte (grün).
Auch bei ausgeschaltetem Hybridsystem
wird der Status des Stromversorgungsschal-
ters (ein oder aus) gespeichert.
2Legen Sie das tragbare Gerät mit
der Ladeseite nach unten auf den
Ladebereich.
Während des Ladens leuchtet die Betriebs-
kontrollleuchte (orange).
Falls das Gerät nicht lädt, versuchen Sie,
das tragbare Gerät so weit wie möglich in
die Mitte des Ladebereichs zu legen.
Wenn der Ladevorgang abgeschlossen ist,
leuchtet die Betriebskontrollleuchte (grün).
■Aufladefunktion
Wenn der Ladevorgang abgeschlos-
sen ist, beginnt er nach einem
bestimmten Zeitraum erneut.
Wird das tragbare Gerät bewegt,
wird der Ladevorgang für einen
Moment unterbrochen und beginnt dann erneut.
■Leuchtzustände der Betriebskon-
trollleuchte
*: Bei bestimmten tragbaren Geräten kann
es vorkommen, dass die Betriebskontroll-
leuchte weiterhin orange leuchtet, obwohl
der Ladevorgang bereits abgeschlossen
ist.
Wenn die Betriebskontrollleuchte
blinkt
Im Falle eine Fehlers blinkt die
Betriebskontrollleuchte orange.
Beheben Sie den Fehler gemäß den
Anweisungen in den folgenden Tabel-
len.
• Wiederholtes Blinken (orange) im
Abstand von einer Sekunde
Betriebskon-
trollleuchteStatus
Aus
Stromversorgung des kabel-
losen Ladegeräts ausge-
schaltet
Leuchtet
(grün)Standby (Laden möglich)
Ladevorgang abgeschlossen*
Leuchtet
(orange)
Tragbares Gerät liegt auf
dem Ladebereich (und wird
erkannt)
Laden
Vermutliche Ursa-
chenErforderliche Vorge-
hensweise
Kommunikationsver-
lust zwischen Fahr-
zeug und Ladegerät.
Setzen Sie sich mit
einem Toyota-Ver-
tragshändler bzw.
einer Toyota-Ver-
tragswerkstatt oder
einer anderen zuver-
lässigen Werkstatt in
Verbindung.
