2019 TOYOTA RAV4 Betriebsanleitungen (in German)

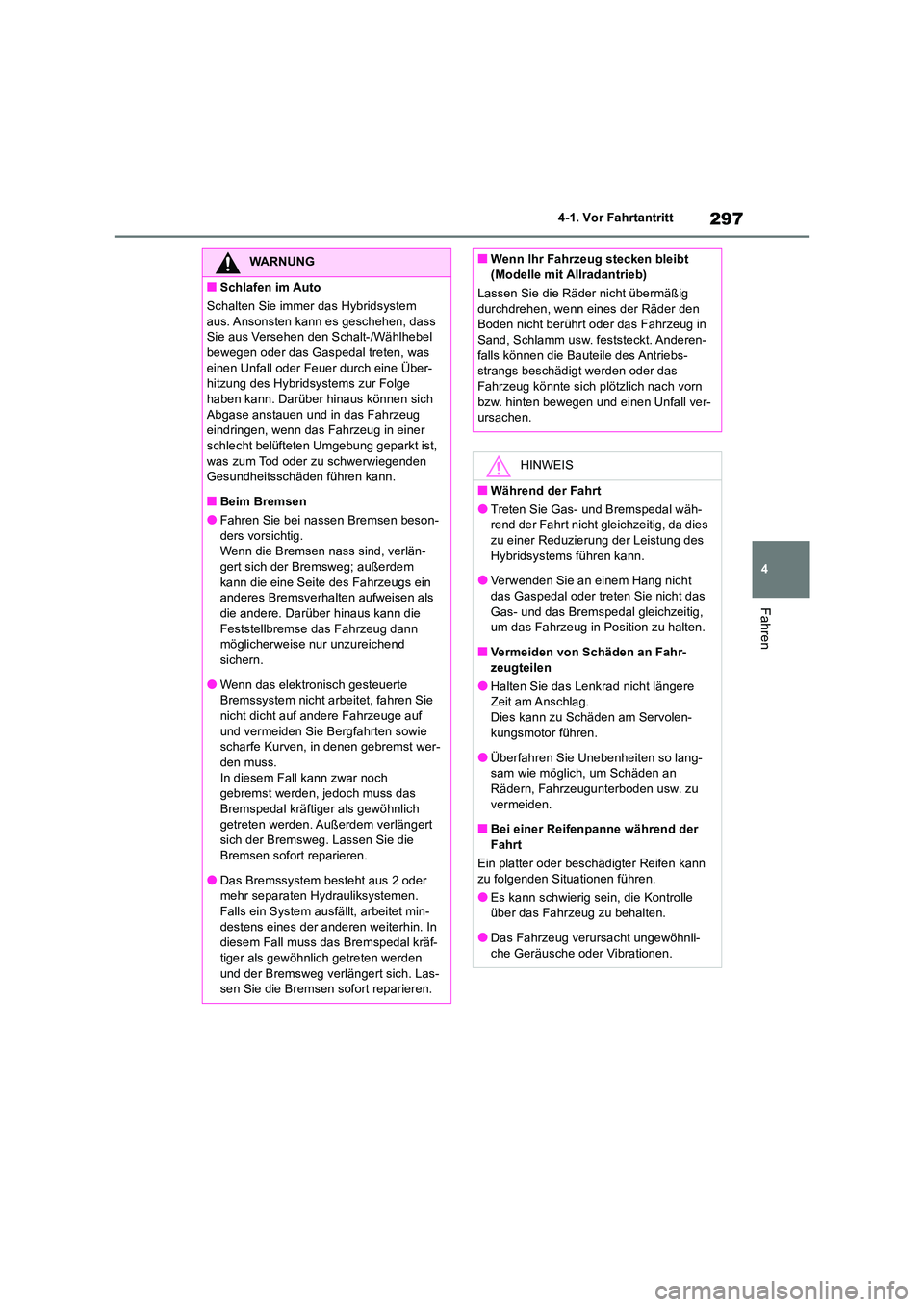

297
4
4-1. Vor Fahrtantritt
Fahren
WARNUNG
■Schlafen im Auto
Schalten Sie immer das Hybridsystem
aus. Ansonsten kann es geschehen, dass Sie aus Versehen den Schalt-/Wählhebel bewegen oder das Gaspedal treten, was
einen Unfall oder Feuer durch eine Über- hitzung des Hybridsystems zur Folge haben kann. Darüber hinaus können sich
Abgase anstauen und in das Fahrzeug eindringen, wenn das Fahrzeug in einer schlecht belüfteten Umgebung geparkt ist,
was zum Tod oder zu schwerwiegenden Gesundheitsschäden führen kann.
■Beim Bremsen
●Fahren Sie bei nassen Bremsen beson-
ders vorsichtig. Wenn die Bremsen nass sind, verlän-gert sich der Bremsweg; außerdem
kann die eine Seite des Fahrzeugs ein anderes Bremsverhalten aufweisen als die andere. Darüber hinaus kann die
Feststellbremse das Fahrzeug dann möglicherweise nur unzureichend sichern.
●Wenn das elektronisch gesteuerte Bremssystem nicht arbeitet, fahren Sie
nicht dicht auf andere Fahrzeuge auf und vermeiden Sie Bergfahrten sowie scharfe Kurven, in denen gebremst wer-
den muss. In diesem Fall kann zwar noch gebremst werden, jedoch muss das
Bremspedal kräftiger als gewöhnlich getreten werden. Außerdem verlängert sich der Bremsweg. Lassen Sie die
Bremsen sofort reparieren.
●Das Bremssystem besteht aus 2 oder mehr separaten Hy drauliksystemen.
Falls ein System ausfällt, arbeitet min- destens eines der ander en weiterhin. In diesem Fall muss das Bremspedal kräf-
tiger als gewöhnlich getreten werden und der Bremsweg verlängert sich. Las-sen Sie die Bremsen sofort reparieren.
■Wenn Ihr Fahrzeug stecken bleibt (Modelle mit Allradantrieb)
Lassen Sie die Räder nicht übermäßig
durchdrehen, wenn eines der Räder den Boden nicht berührt oder das Fahrzeug in Sand, Schlamm usw. feststeckt. Anderen-
falls können die Bauteile des Antriebs- strangs beschädigt werden oder das Fahrzeug könnte sich plötzlich nach vorn
bzw. hinten bewegen und einen Unfall ver- ursachen.
HINWEIS
■Während der Fahrt
●Treten Sie Gas- und Bremspedal wäh-rend der Fahrt nicht gleichzeitig, da dies
zu einer Reduzierung der Leistung des Hybridsystems führen kann.
●Verwenden Sie an einem Hang nicht
das Gaspedal oder treten Sie nicht das Gas- und das Bremspedal gleichzeitig, um das Fahrzeug in Position zu halten.
■Vermeiden von Schäden an Fahr-zeugteilen
●Halten Sie das Lenkrad nicht längere Zeit am Anschlag.
Dies kann zu Schäden am Servolen- kungsmotor führen.
●Überfahren Sie Unebenheiten so lang-sam wie möglich, um Schäden an Rädern, Fahrzeugunterboden usw. zu
vermeiden.
■Bei einer Reifenpanne während der Fahrt
Ein platter oder beschädigter Reifen kann
zu folgenden Situationen führen.
●Es kann schwierig sein, die Kontrolle über das Fahrzeug zu behalten.
●Das Fahrzeug verursacht ungewöhnli-
che Geräusche oder Vibrationen.

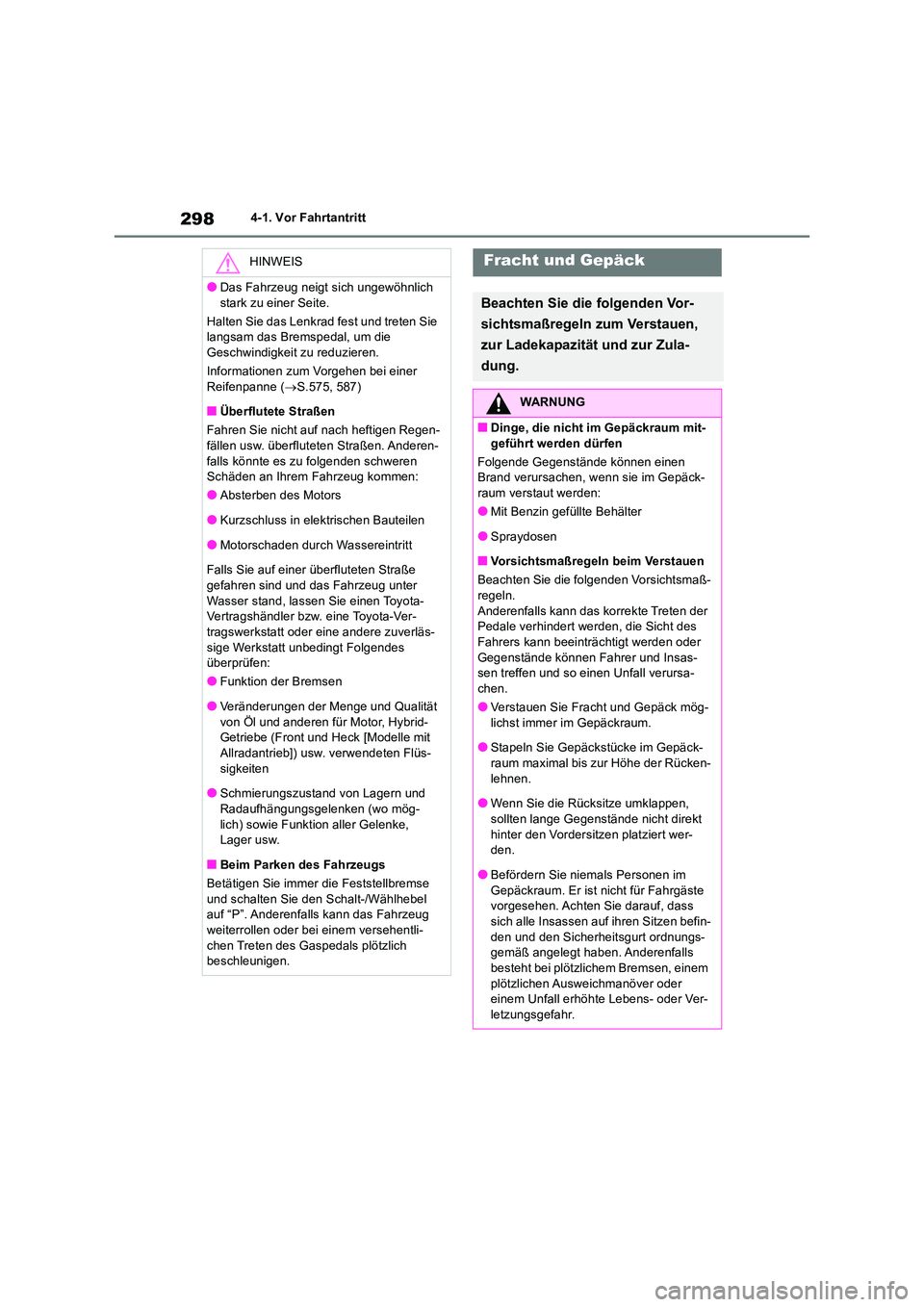

2984-1. Vor Fahrtantritt
HINWEIS
●Das Fahrzeug neigt sich ungewöhnlich
stark zu einer Seite.
Halten Sie das Lenkrad fest und treten Sie langsam das Bremspedal, um die Geschwindigkeit zu reduzieren.
Informationen zum Vorgehen bei einer
Reifenpanne ( S.575, 587)
■Überflutete Straßen
Fahren Sie nicht auf nach heftigen Regen- fällen usw. überfluteten Straßen. Anderen-
falls könnte es zu folgenden schweren Schäden an Ihrem Fahrzeug kommen:
●Absterben des Motors
●Kurzschluss in elektrischen Bauteilen
●Motorschaden durch Wassereintritt
Falls Sie auf einer überfluteten Straße gefahren sind und das Fahrzeug unter
Wasser stand, lassen Sie einen Toyota- Vertragshändler bzw. eine Toyota-Ver-tragswerkstatt oder eine andere zuverläs-
sige Werkstatt unbedingt Folgendes überprüfen:
●Funktion der Bremsen
●Veränderungen der Menge und Qualität von Öl und anderen für Motor, Hybrid-Getriebe (Front und Heck [Modelle mit
Allradantrieb]) usw. verwendeten Flüs- sigkeiten
●Schmierungszustand von Lagern und
Radaufhängungsgelenken (wo mög- lich) sowie Funktion aller Gelenke, Lager usw.
■Beim Parken des Fahrzeugs
Betätigen Sie immer die Feststellbremse und schalten Sie den Schalt-/Wählhebel auf “P”. Anderenfalls kann das Fahrzeug
weiterrollen oder bei einem versehentli- chen Treten des Gaspedals plötzlich beschleunigen.
Fracht und Gepäck
Beachten Sie die folgenden Vor-
sichtsmaßregeln zum Verstauen,
zur Ladekapazität und zur Zula-
dung.
WARNUNG
■Dinge, die nicht im Gepäckraum mit- geführt werden dürfen
Folgende Gegenstände können einen Brand verursachen, wenn sie im Gepäck-
raum verstaut werden:
●Mit Benzin gefüllte Behälter
●Spraydosen
■Vorsichtsmaßregeln beim Verstauen
Beachten Sie die folgenden Vorsichtsmaß-
regeln. Anderenfalls kann das korrekte Treten der Pedale verhindert werden, die Sicht des
Fahrers kann beeinträchtigt werden oder Gegenstände können Fahrer und Insas-sen treffen und so einen Unfall verursa-
chen.
●Verstauen Sie Fracht und Gepäck mög- lichst immer im Gepäckraum.
●Stapeln Sie Gepäckstücke im Gepäck-
raum maximal bis zur Höhe der Rücken- lehnen.
●Wenn Sie die Rücksitze umklappen,
sollten lange Gegenstände nicht direkt hinter den Vordersitzen platziert wer-den.
●Befördern Sie niemals Personen im Gepäckraum. Er ist nicht für Fahrgäste vorgesehen. Achten Sie darauf, dass
sich alle Insassen auf ihren Sitzen befin- den und den Sicherheitsgurt ordnungs-gemäß angelegt haben. Anderenfalls
besteht bei plötzlichem Bremsen, einem plötzlichen Ausweichmanöver oder einem Unfall erhöhte Lebens- oder Ver-
letzungsgefahr.

299
4
4-1. Vor Fahrtantritt
Fahren
WARNUNG
●Verstauen Sie Fracht oder Gepäck nicht
an folgenden Orten.
• Im Fußraum des Fahrers
• Auf dem Beifahrersitz oder den Rücksit- zen (wenn Gegenstände gestapelt wer-den)
• Auf der Gepäckraumabdeckung (falls
vorhanden)
• Auf der Instrumententafel
• Auf dem Armaturenbrett
●Sichern Sie alle Gegenstände, die sich im Innenraum befinden.
■Lasten und Verteilung
●Überladen Sie Ihr Fahrzeug nicht.
●Verteilen Sie die Lasten nicht ungleich-mäßig.
Eine nicht ordnungsgemäße Beladung
kann die Kontrolle über Lenkung oder Bremsen beeinträchtigen, was zu tödli-chen oder schweren Verletzungen führen
kann.
■Beim Beladen des Dachgepäckträ- gers (falls vorhanden)
Beachten Sie die folgenden Vorsichtsmaß- regeln:
●Ordnen Sie die Ladung so an, dass ihr Gewicht gleichmäßig zwischen der Vor-
der- und Hinterachse verteilt ist.
●Achten Sie beim Transportieren einer langen oder breiten Ladung darauf,
dass die Gesamtlänge und -breite des Fahrzeugs nicht überschritten werden. ( S.612)
●Vergewissern Sie sich vor dem Fahren, dass die Ladung sicher auf dem Dach-gepäckträger befestigt ist.
●Durch Beladen des Dachgepäckträgers verlagert sich der Fahrzeugschwerpunkt
nach oben. Vermeiden Sie hohe Geschwindigkeiten, abruptes Anfahren, scharfes Abbiegen, plötzliches Bremsen
und abrupte Lenkmanöver, da sonst eine unsachgemäße Handhabung des Fahrzeugs zum Verlust der Fahrzeug-
beherrschung oder zum Überschlagen des Fahrzeugs und in der Folge zu tödli-chen oder schweren Verletzungen füh-
ren kann.
●Wenn Sie längere Strecken, auf schlechten Straßen oder mit hoher
Geschwindigkeit fahren, halten Sie hin und wieder an, um sicherzustellen, dass sich die Ladung nicht verlagert hat.
●Die maximale Tragfähigkeit des Dach-gepäckträgers beträgt 80 kg.
HINWEIS
■Beim Beladen des Dachgepäckträ-gers (falls vorhanden)
Achten Sie darauf, die Oberfläche des
Panorama-Schiebedachs (falls vorhan- den) nicht zu zerkratzen.

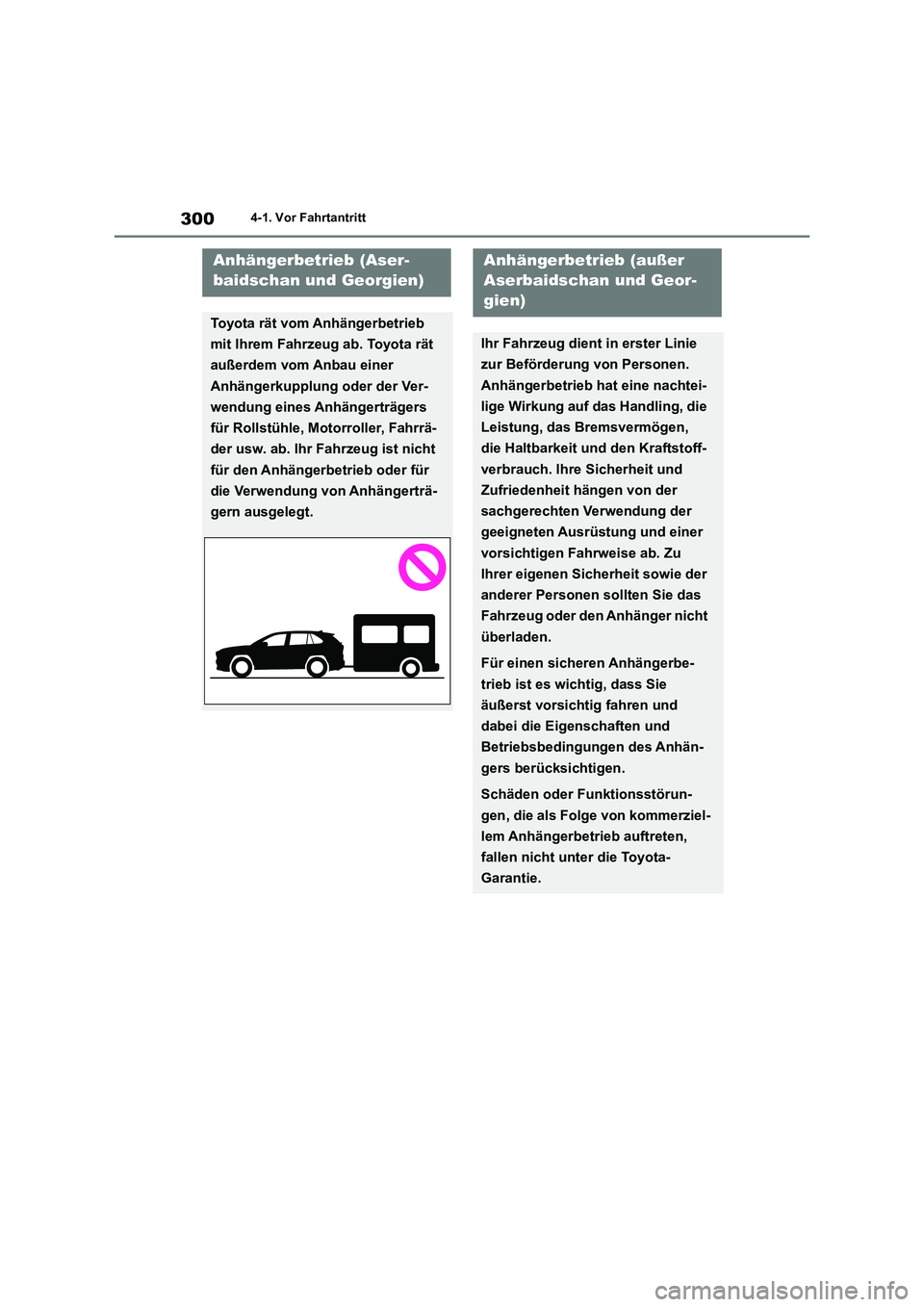

3004-1. Vor Fahrtantritt
Anhängerbetrieb (Aser-
baidschan und Georgien)
Toyota rät vom Anhängerbetrieb
mit Ihrem Fahrzeug ab. Toyota rät
außerdem vom Anbau einer
Anhängerkupplung oder der Ver-
wendung eines Anhängerträgers
für Rollstühle, Motorroller, Fahrrä-
der usw. ab. Ihr Fahrzeug ist nicht
für den Anhängerbetrieb oder für
die Verwendung von Anhängerträ-
gern ausgelegt.
Anhängerbetrieb (außer
Aserbaidschan und Geor-
gien)
Ihr Fahrzeug dient in erster Linie
zur Beförderung von Personen.
Anhängerbetrieb hat eine nachtei-
lige Wirkung auf das Handling, die
Leistung, das Bremsvermögen,
die Haltbarkeit und den Kraftstoff-
verbrauch. Ihre Sicherheit und
Zufriedenheit hängen von der
sachgerechten Verwendung der
geeigneten Ausrüstung und einer
vorsichtigen Fahrweise ab. Zu
Ihrer eigenen Sicherheit sowie der
anderer Personen sollten Sie das
Fahrzeug oder den Anhänger nicht
überladen.
Für einen sicheren Anhängerbe-
trieb ist es wichtig, dass Sie
äußerst vorsichtig fahren und
dabei die Eigenschaften und
Betriebsbedingungen des Anhän-
gers berücksichtigen.
Schäden oder Funktionsstörun-
gen, die als Folge von kommerziel-
lem Anhängerbetrieb auftreten,
fallen nicht unter die Toyota-
Garantie.

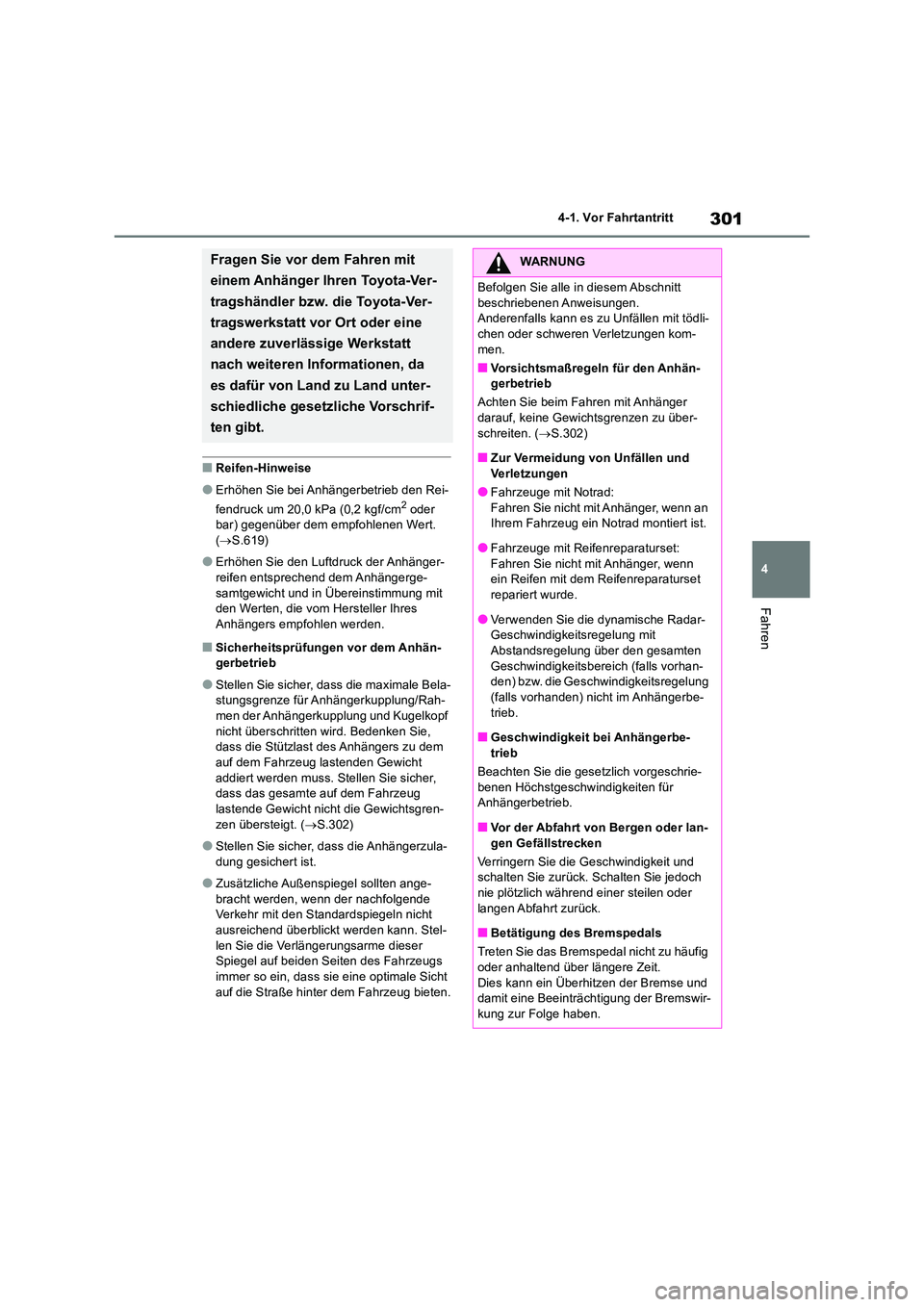

301
4
4-1. Vor Fahrtantritt
Fahren
■Reifen-Hinweise
●Erhöhen Sie bei Anhängerbetrieb den Rei-
fendruck um 20,0 kPa (0,2 kgf/cm2 oder bar) gegenüber dem empfohlenen Wert.
( S.619)
●Erhöhen Sie den Luftdruck der Anhänger-
reifen entsprechend dem Anhängerge- samtgewicht und in Übereinstimmung mit den Werten, die vom Hersteller Ihres
Anhängers empfohlen werden.
■Sicherheitsprüfungen vor dem Anhän- gerbetrieb
●Stellen Sie sicher, dass die maximale Bela-stungsgrenze für Anhängerkupplung/Rah-men der Anhängerkupplung und Kugelkopf
nicht überschritten wird. Bedenken Sie, dass die Stützlast des Anhängers zu dem auf dem Fahrzeug lastenden Gewicht
addiert werden muss. Stellen Sie sicher, dass das gesamte auf dem Fahrzeug lastende Gewicht nicht die Gewichtsgren-
zen übersteigt. ( S.302)
●Stellen Sie sicher, dass die Anhängerzula-
dung gesichert ist.
●Zusätzliche Außenspiegel sollten ange-
bracht werden, wenn der nachfolgende Verkehr mit den Standardspiegeln nicht ausreichend überblickt werden kann. Stel-
len Sie die Verlängerungsarme dieser Spiegel auf beiden Seiten des Fahrzeugs immer so ein, dass sie eine optimale Sicht
auf die Straße hinter dem Fahrzeug bieten.
Fragen Sie vor dem Fahren mit
einem Anhänger Ihren Toyota-Ver-
tragshändler bzw. die Toyota-Ver-
tragswerkstatt vor Ort oder eine
andere zuverlässige Werkstatt
nach weiteren Informationen, da
es dafür von Land zu Land unter-
schiedliche gesetzliche Vorschrif-
ten gibt.
WARNUNG
Befolgen Sie alle in diesem Abschnitt
beschriebenen Anweisungen. Anderenfalls kann es zu Unfällen mit tödli-chen oder schweren Verletzungen kom-
men.
■Vorsichtsmaßregeln für den Anhän- gerbetrieb
Achten Sie beim Fahren mit Anhänger darauf, keine Gewichtsgrenzen zu über-
schreiten. ( S.302)
■Zur Vermeidung von Unfällen und Verletzungen
●Fahrzeuge mit Notrad:
Fahren Sie nicht mit Anhänger, wenn an Ihrem Fahrzeug ein Notrad montiert ist.
●Fahrzeuge mit Reifenreparaturset:
Fahren Sie nicht mit Anhänger, wenn ein Reifen mit dem Reifenreparaturset repariert wurde.
●Verwenden Sie die dynamische Radar-Geschwindigkeitsregelung mit Abstandsregelung über den gesamten
Geschwindigkeitsbereich (falls vorhan- den) bzw. die Geschwindigkeitsregelung (falls vorhanden) nicht im Anhängerbe-
trieb.
■Geschwindigkeit bei Anhängerbe-
trieb
Beachten Sie die geset zlich vorgeschrie- benen Höchstgeschwindigkeiten für Anhängerbetrieb.
■Vor der Abfahrt von Bergen oder lan-gen Gefällstrecken
Verringern Sie die Geschwindigkeit und schalten Sie zurück. Schalten Sie jedoch
nie plötzlich während einer steilen oder langen Abfahrt zurück.
■Betätigung des Bremspedals
Treten Sie das Bremspedal nicht zu häufig
oder anhaltend über längere Zeit. Dies kann ein Überhitzen der Bremse und damit eine Beeinträch tigung der Bremswir-
kung zur Folge haben.

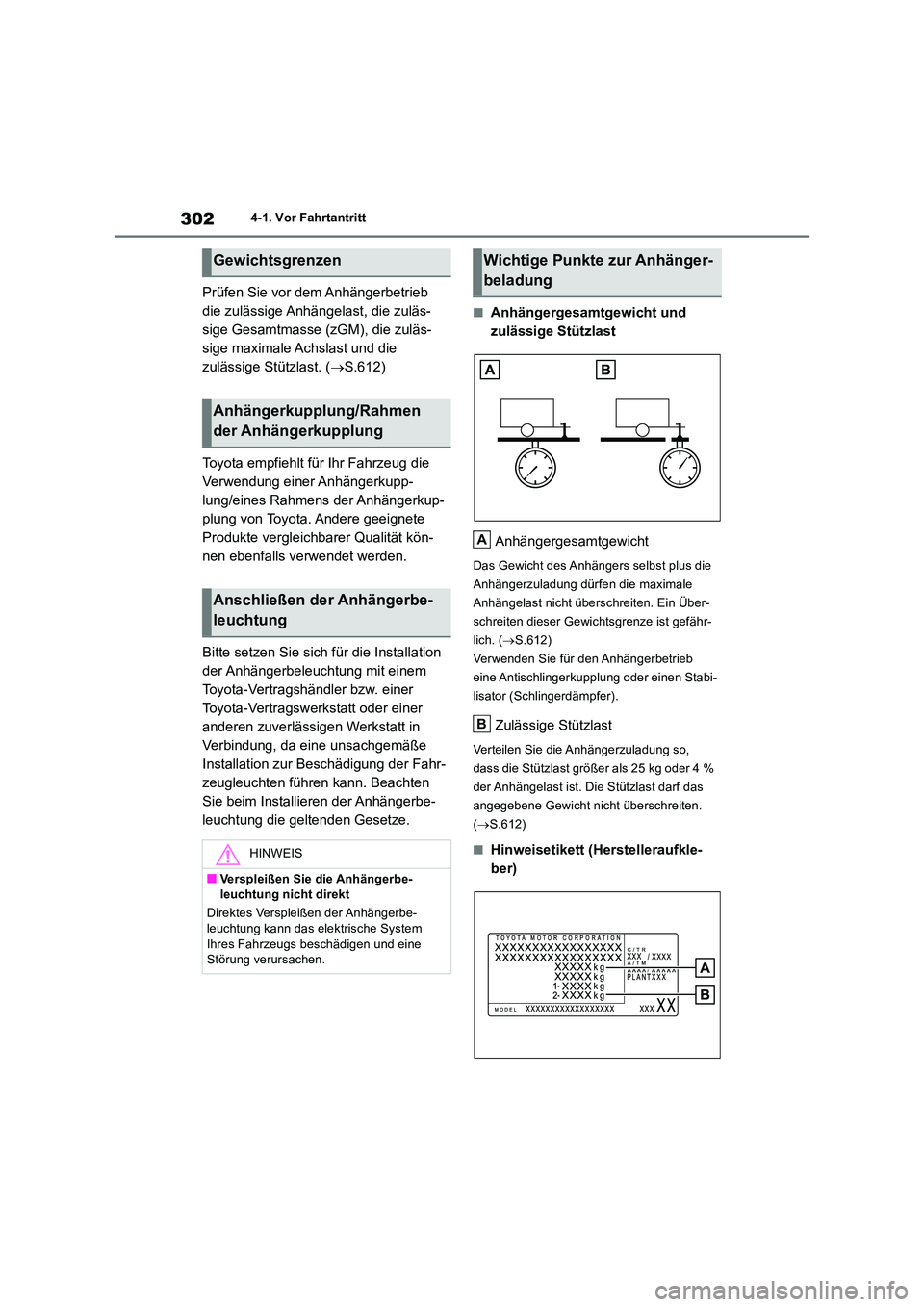

3024-1. Vor Fahrtantritt
Prüfen Sie vor dem Anhängerbetrieb
die zulässige Anhängelast, die zuläs-
sige Gesamtmasse (zGM), die zuläs-
sige maximale Achslast und die
zulässige Stützlast. ( S.612)
Toyota empfiehlt für Ihr Fahrzeug die
Verwendung einer Anhängerkupp-
lung/eines Rahmens der Anhängerkup-
plung von Toyota. Andere geeignete
Produkte vergleichbarer Qualität kön-
nen ebenfalls verwendet werden.
Bitte setzen Sie sich für die Installation
der Anhängerbeleuchtung mit einem
Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer
anderen zuverlässigen Werkstatt in
Verbindung, da eine unsachgemäße
Installation zur Beschädigung der Fahr-
zeugleuchten führen kann. Beachten
Sie beim Installieren der Anhängerbe-
leuchtung die geltenden Gesetze.
■Anhängergesamtgewicht und
zulässige Stützlast
Anhängergesamtgewicht
Das Gewicht des Anhängers selbst plus die
Anhängerzuladung dürfen die maximale
Anhängelast nicht überschreiten. Ein Über-
schreiten dieser Gewic htsgrenze ist gefähr-
lich. ( S.612)
Verwenden Sie für den Anhängerbetrieb
eine Antischlingerkupplung oder einen Stabi-
lisator (Schlingerdämpfer).
Zulässige Stützlast
Verteilen Sie die Anhängerzuladung so,
dass die Stützlast größer als 25 kg oder 4 %
der Anhängelast ist. Die Stützlast darf das
angegebene Gewicht nicht überschreiten.
( S.612)
■Hinweisetikett (Herstelleraufkle-
ber)
Gewichtsgrenzen
Anhängerkupplung/Rahmen
der Anhängerkupplung
Anschließen der Anhängerbe-
leuchtung
HINWEIS
■Verspleißen Sie die Anhängerbe- leuchtung nicht direkt
Direktes Verspleißen der Anhängerbe- leuchtung kann das elektrische System
Ihres Fahrzeugs beschädigen und eine Störung verursachen.
Wichtige Punkte zur Anhänger-
beladung
A
B

303
4
4-1. Vor Fahrtantritt
Fahren

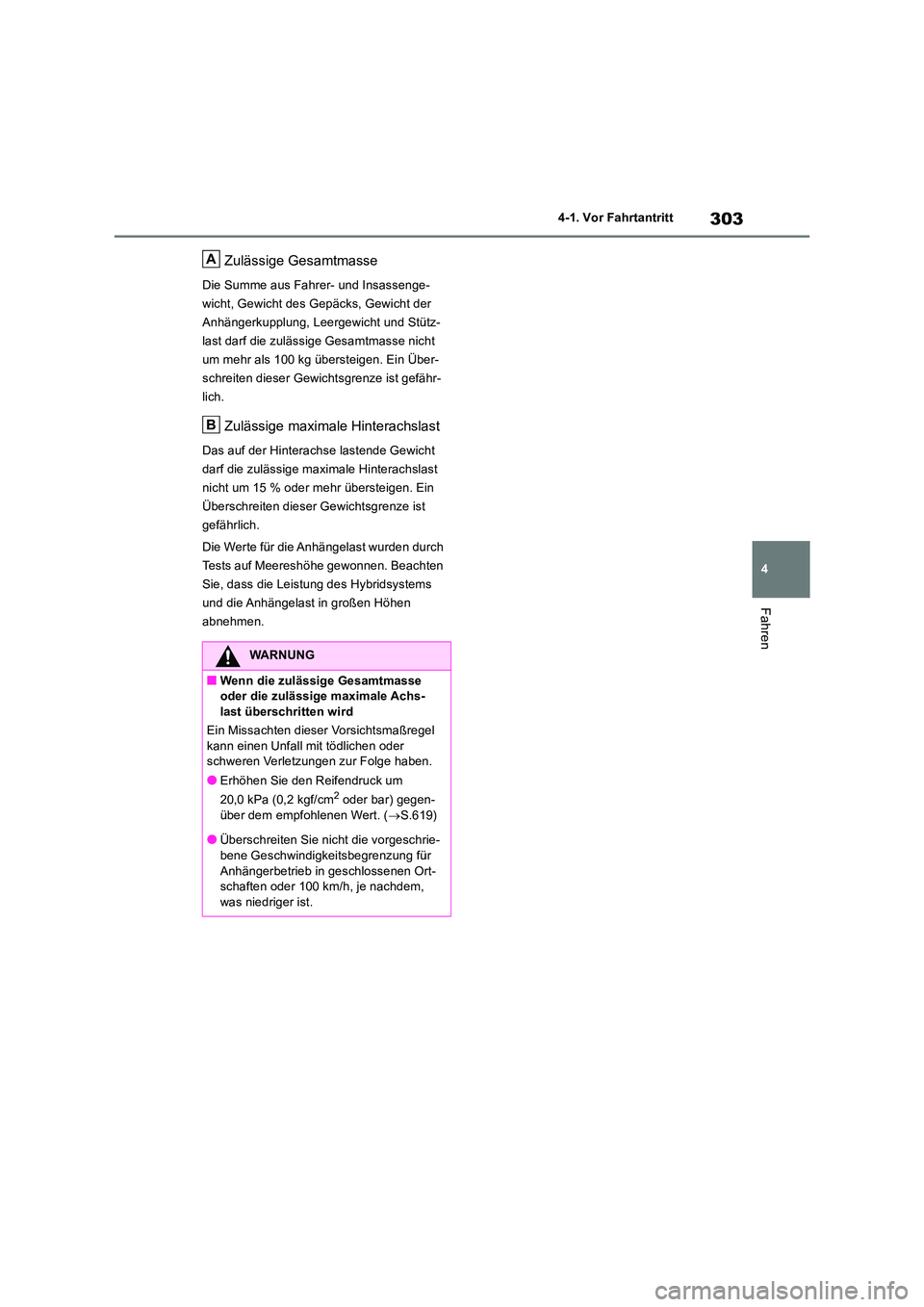

Zulässige Gesamtmasse
Die Summe aus Fahrer- und Insassenge-
wicht, Gewicht des Gepäcks, Gewicht der
Anhängerkupplung, Leergewicht und Stütz-
last darf die zulässige Gesamtmasse nicht
um mehr als 100 kg übersteigen. Ein Über-
schreiten dieser Gewic htsgrenze ist gefähr-
lich.
Zulässige maximale Hinterachslast
Das auf der Hinterachse lastende Gewicht
darf die zulässige maximale Hinterachslast
nicht um 15 % oder mehr übersteigen. Ein
Überschreiten dieser Gewichtsgrenze ist
gefährlich.
Die Werte für die Anhängelast wurden durch
Tests auf Meereshöhe gewonnen. Beachten
Sie, dass die Leistung des Hybridsystems
und die Anhängelast in großen Höhen
abnehmen.
WARNUNG
■Wenn die zulässige Gesamtmasse oder die zulässige maximale Achs-last überschritten wird
Ein Missachten dieser Vorsichtsmaßregel
kann einen Unfall mit tödlichen oder schweren Verletzungen zur Folge haben.
●Erhöhen Sie den Reifendruck um
20,0 kPa (0,2 kgf/cm2 oder bar) gegen-
über dem empfohlenen Wert. ( S.619)
●Überschreiten Sie nicht die vorgeschrie- bene Geschwindigkeitsbegrenzung für
Anhängerbetrieb in geschlossenen Ort- schaften oder 100 km/h, je nachdem, was niedriger ist.
A
B

3044-1. Vor Fahrtantritt
457 mm
461 mm
536 mm

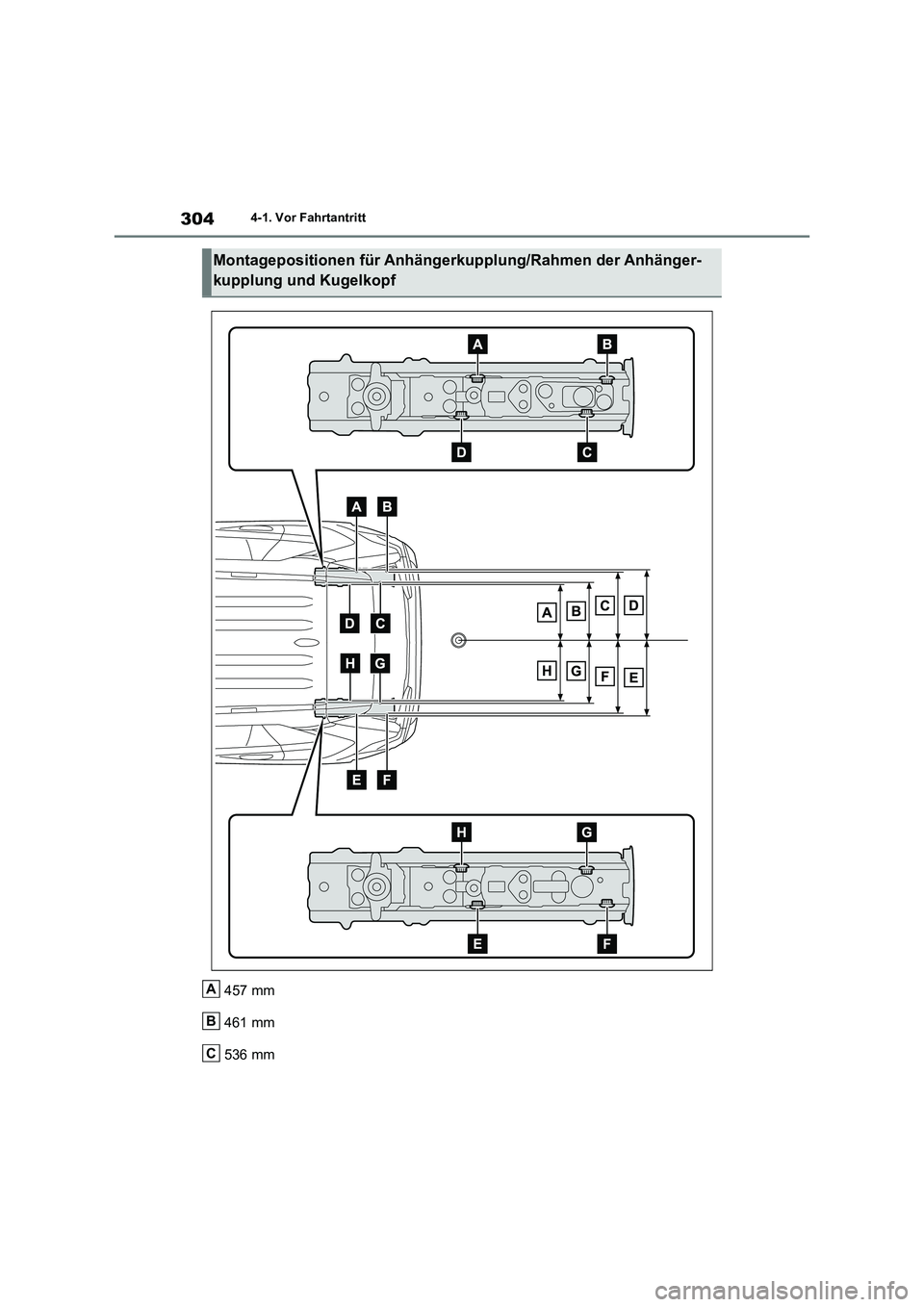

Montagepositionen für Anhängerkupplung/Rahmen der Anhänger-
kupplung und Kugelkopf
A
B
C
