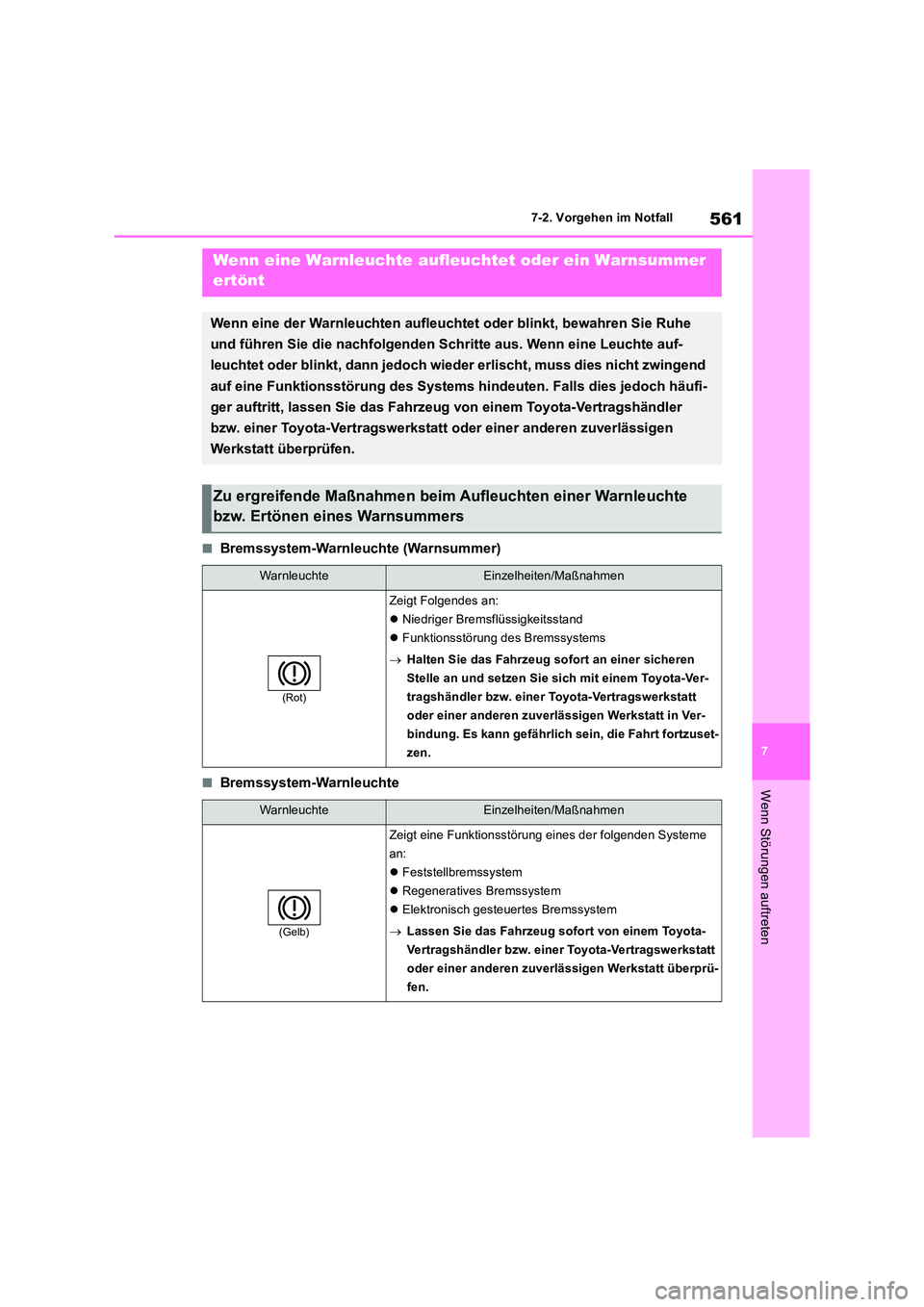

2019 TOYOTA RAV4 Betriebsanleitungen (in German)

561
7
7-2. Vorgehen im Notfall
Wenn Störungen auftreten
■Bremssystem-Warnleuchte (Warnsummer)
■Bremssystem-Warnleuchte
Wenn eine Warnleuchte aufleuchtet oder ein Warnsummer
ertönt
Wenn eine der Warnleuchten aufleuchtet oder blinkt, bewahren Sie Ruhe
und führen Sie die nachfolgenden Schritte aus. Wenn eine Leuchte auf-
leuchtet oder blinkt, dann jedoch wieder erlischt, muss dies nicht zwingend
auf eine Funktionsstörung des Systems hindeuten. Falls dies jedoch häufi-
ger auftritt, lassen Sie das Fahrzeug von einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen
Werkstatt überprüfen.
Zu ergreifende Maßnahmen beim Aufleuchten einer Warnleuchte
bzw. Ertönen eines Warnsummers
WarnleuchteEinzelheiten/Maßnahmen
(Rot)
Zeigt Folgendes an:
 Niedriger Bremsflüssigkeitsstand
 Funktionsstörung des Bremssystems
 Halten Sie das Fahrzeug sofort an einer sicheren
Stelle an und setzen Sie sich mit einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt in Ver-
bindung. Es kann gefährlich sein, die Fahrt fortzuset-
zen.
WarnleuchteEinzelheiten/Maßnahmen
(Gelb)
Zeigt eine Funktionsstörung eines der folgenden Systeme
an:
 Feststellbremssystem
 Regeneratives Bremssystem
 Elektronisch gesteuertes Bremssystem
 Lassen Sie das Fahrzeug sofort von einem Toyota-
Vertragshändler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt überprü-
fen.

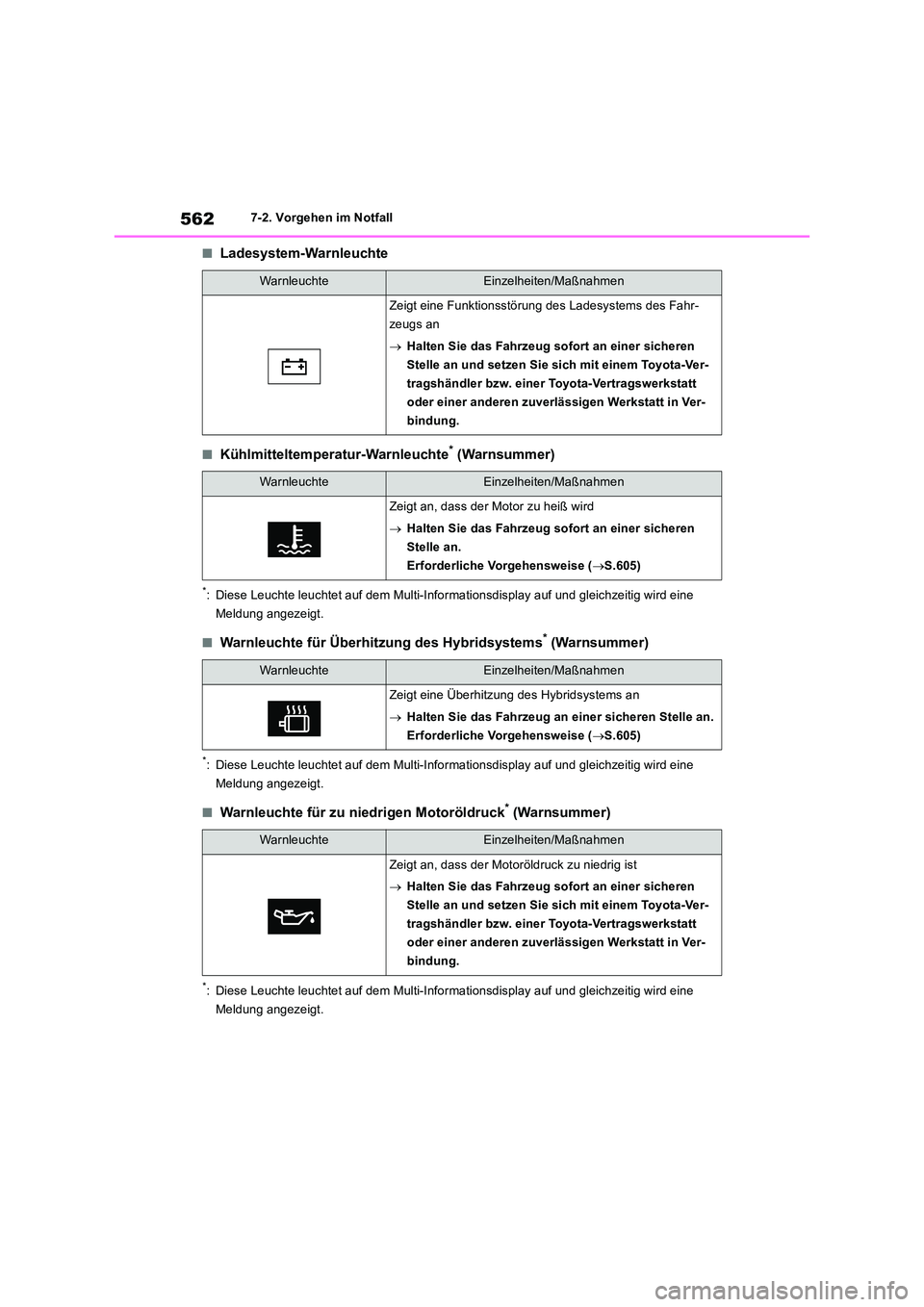

5627-2. Vorgehen im Notfall
■Ladesystem-Warnleuchte
■Kühlmitteltemperatur-Warnleuchte* (Warnsummer)
*: Diese Leuchte leuchtet auf dem Multi-Informationsdisplay auf und gleichzeitig wird eine
Meldung angezeigt.
■Warnleuchte für Überhitzung des Hybridsystems* (Warnsummer)
*: Diese Leuchte leuchtet auf dem Multi-Informationsdisplay auf und gleichzeitig wird eine
Meldung angezeigt.
■Warnleuchte für zu niedrigen Motoröldruck* (Warnsummer)
*: Diese Leuchte leuchtet auf dem Multi-Informationsdisplay auf und gleichzeitig wird eine
Meldung angezeigt.
WarnleuchteEinzelheiten/Maßnahmen
Zeigt eine Funktionsstörung des Ladesystems des Fahr-
zeugs an
 Halten Sie das Fahrzeug sofort an einer sicheren
Stelle an und setzen Sie sich mit einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt in Ver-
bindung.
WarnleuchteEinzelheiten/Maßnahmen
Zeigt an, dass der Motor zu heiß wird
 Halten Sie das Fahrzeug sofort an einer sicheren
Stelle an.
Erforderliche Vorgehensweise ( S.605)
WarnleuchteEinzelheiten/Maßnahmen
Zeigt eine Überhitzung des Hybridsystems an
 Halten Sie das Fahrzeug an einer sicheren Stelle an.
Erforderliche Vorgehensweise ( S.605)
WarnleuchteEinzelheiten/Maßnahmen
Zeigt an, dass der Motoröldruck zu niedrig ist
 Halten Sie das Fahrzeug sofort an einer sicheren
Stelle an und setzen Sie sich mit einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt in Ver-
bindung.

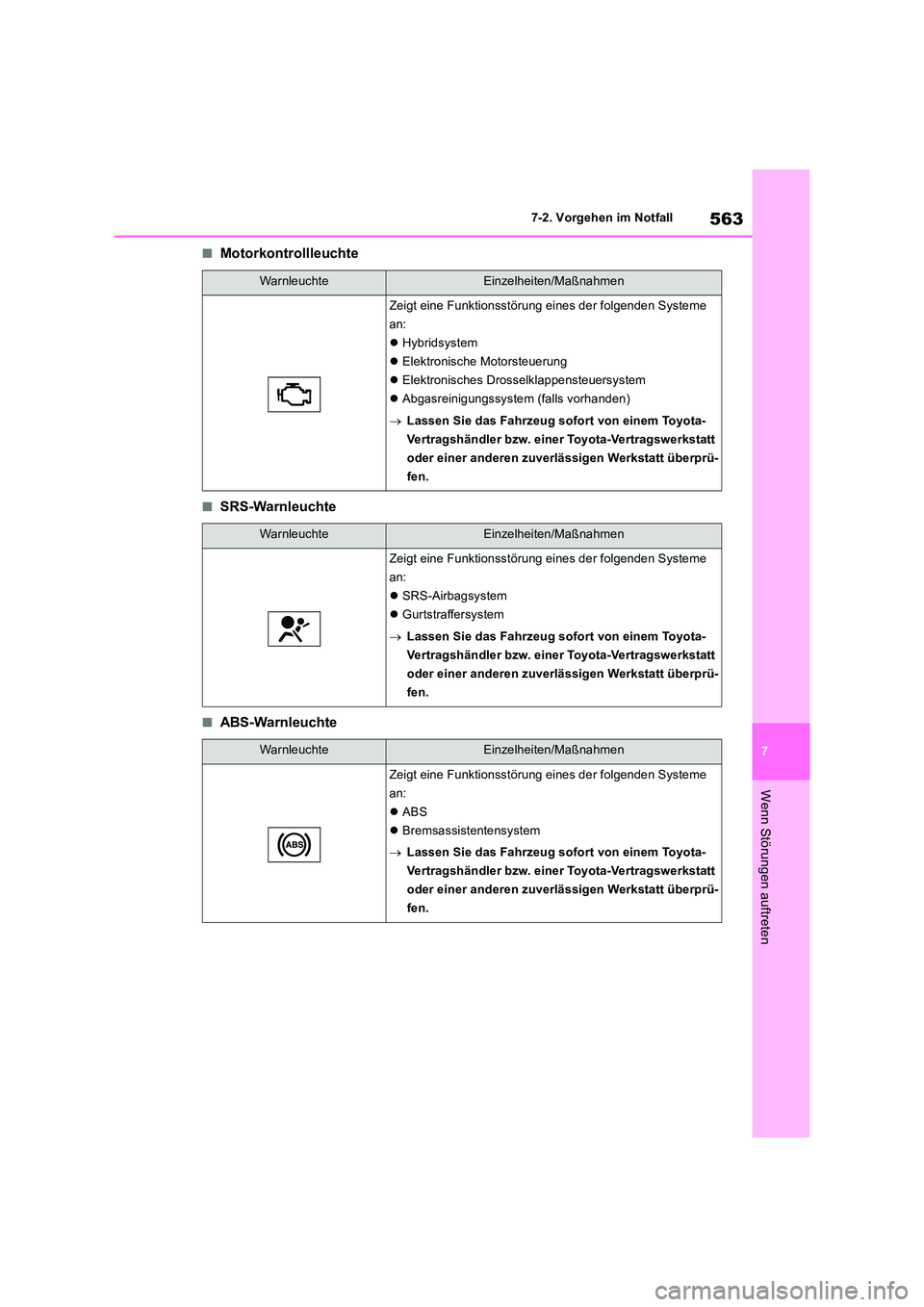

563
7
7-2. Vorgehen im Notfall
Wenn Störungen auftreten
■Motorkontrollleuchte
■SRS-Warnleuchte
■ABS-Warnleuchte
WarnleuchteEinzelheiten/Maßnahmen
Zeigt eine Funktionsstörung eines der folgenden Systeme
an:
 Hybridsystem
 Elektronische Motorsteuerung
 Elektronisches Drosselklappensteuersystem
 Abgasreinigungssystem (falls vorhanden)
 Lassen Sie das Fahrzeug sofort von einem Toyota-
Vertragshändler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt überprü-
fen.
WarnleuchteEinzelheiten/Maßnahmen
Zeigt eine Funktionsstörung eines der folgenden Systeme
an:
 SRS-Airbagsystem
 Gurtstraffersystem
 Lassen Sie das Fahrzeug sofort von einem Toyota-
Vertragshändler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt überprü-
fen.
WarnleuchteEinzelheiten/Maßnahmen
Zeigt eine Funktionsstörung eines der folgenden Systeme
an:
 ABS
 Bremsassistentensystem
 Lassen Sie das Fahrzeug sofort von einem Toyota-
Vertragshändler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt überprü-
fen.

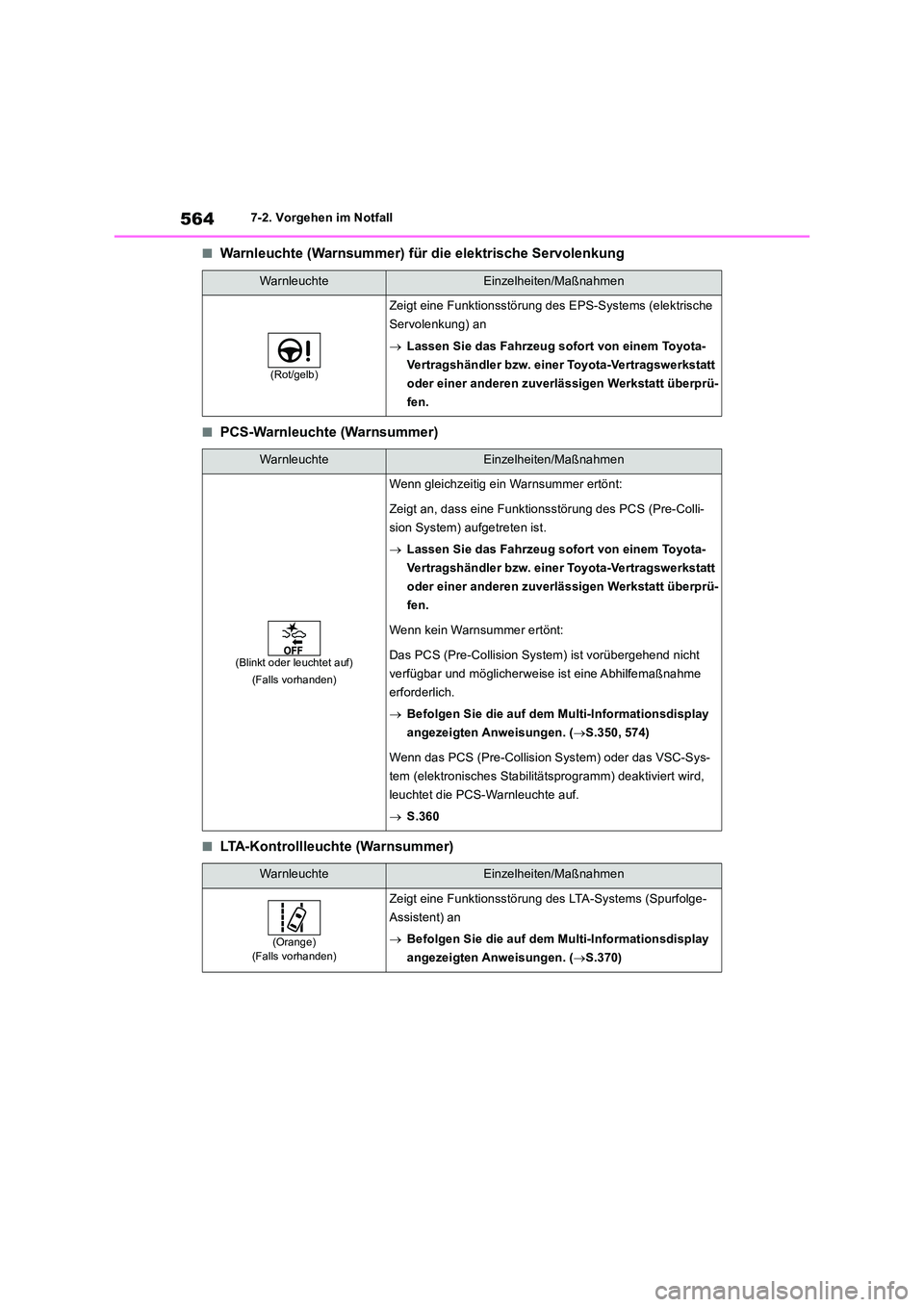

5647-2. Vorgehen im Notfall
■Warnleuchte (Warnsummer) für die elektrische Servolenkung
■PCS-Warnleuchte (Warnsummer)
■LTA-Kontrollleuchte (Warnsummer)
WarnleuchteEinzelheiten/Maßnahmen
(Rot/gelb)
Zeigt eine Funktionsstörung des EPS-Systems (elektrische
Servolenkung) an
 Lassen Sie das Fahrzeug sofort von einem Toyota-
Vertragshändler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt überprü-
fen.
WarnleuchteEinzelheiten/Maßnahmen
(Blinkt oder leuchtet auf)
(Falls vorhanden)
Wenn gleichzeitig ein Warnsummer ertönt:
Zeigt an, dass eine Funktionsstörung des PCS (Pre-Colli-
sion System) aufgetreten ist.
 Lassen Sie das Fahrzeug sofort von einem Toyota-
Vertragshändler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt überprü-
fen.
Wenn kein Warnsummer ertönt:
Das PCS (Pre-Collision System) ist vorübergehend nicht
verfügbar und möglicherweise ist eine Abhilfemaßnahme
erforderlich.
 Befolgen Sie die auf dem Multi-Informationsdisplay
angezeigten Anweisungen. ( S.350, 574)
Wenn das PCS (Pre-Collision System) oder das VSC-Sys-
tem (elektronisches Stabilitätsprogramm) deaktiviert wird,
leuchtet die PCS-Warnleuchte auf.
 S.360
WarnleuchteEinzelheiten/Maßnahmen
(Orange) (Falls vorhanden)
Zeigt eine Funktionsstörung des LTA-Systems (Spurfolge-
Assistent) an
 Befolgen Sie die auf dem Multi-Informationsdisplay
angezeigten Anweisungen. ( S.370)

565
7
7-2. Vorgehen im Notfall
Wenn Störungen auftreten
■OFF-Kontrollleuchte des Toyota-Einparkhilfesensors (Warnsummer)
■PKSB OFF-Kontrollleuchte
WarnleuchteEinzelheiten/Maßnahmen
(Blinkt)
(Falls vorhanden)
Wenn ein Warnsummer ertönt:
Zeigt eine Funktionsstörung des Toyota-Einparkhilfesensors
an
 Lassen Sie das Fahrzeug sofort von einem Toyota-
Vertragshändler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt überprü-
fen.
Wenn kein Warnsummer ertönt:
Zeigt an, dass das System vorübergehend nicht verfügbar
ist, vermutlich da ein Sensor verschmutzt oder mit Eis
bedeckt ist usw.
 Befolgen Sie die auf dem Multi-Informationsdisplay
angezeigten Anweisungen. ( S.411, 571)
WarnleuchteEinzelheiten/Maßnahmen
(Blinkt) (Falls vorhanden)
Wenn ein Warnsummer ertönt:
Zeigt eine Funktionsstörung des PKSB-Systems (Parkunter-
stützungsbremse) an
 Lassen Sie das Fahrzeug sofort von einem Toyota-
Vertragshändler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt überprü-
fen.
Wenn kein Warnsummer ertönt:
Zeigt an, dass das System vorübergehend nicht verfügbar
ist, vermutlich da ein Sensor verschmutzt oder mit Eis
bedeckt ist usw.
 Befolgen Sie die auf dem Multi-Informationsdisplay
angezeigten Anweisungen. ( S.420, 571)

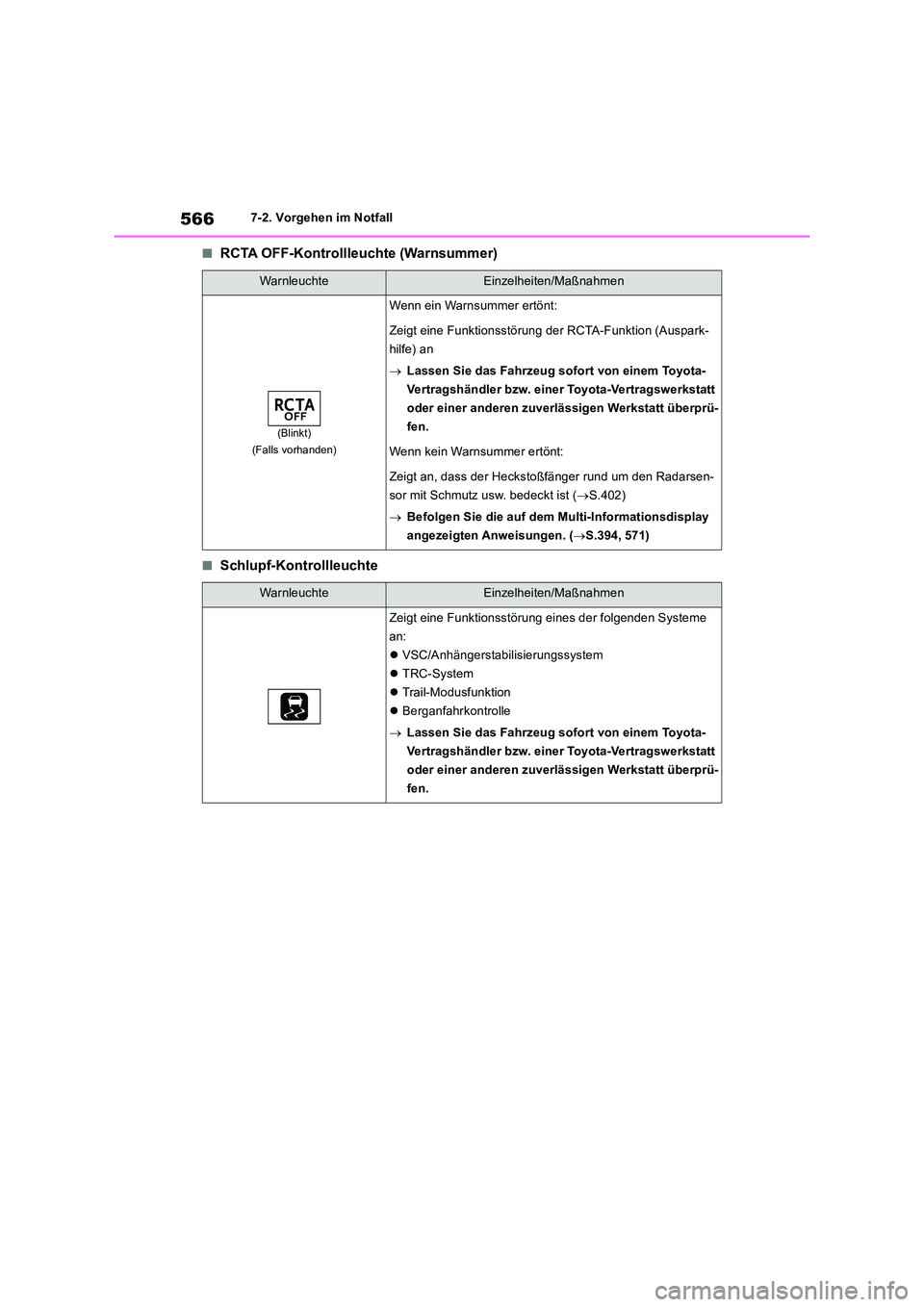

5667-2. Vorgehen im Notfall
■RCTA OFF-Kontrollleuchte (Warnsummer)
■Schlupf-Kontrollleuchte
WarnleuchteEinzelheiten/Maßnahmen
(Blinkt)
(Falls vorhanden)
Wenn ein Warnsummer ertönt:
Zeigt eine Funktionsstörung der RCTA-Funktion (Auspark-
hilfe) an
 Lassen Sie das Fahrzeug sofort von einem Toyota-
Vertragshändler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt überprü-
fen.
Wenn kein Warnsummer ertönt:
Zeigt an, dass der Heckstoßfänger rund um den Radarsen-
sor mit Schmutz usw. bedeckt ist ( S.402)
 Befolgen Sie die auf dem Multi-Informationsdisplay
angezeigten Anweisungen. ( S.394, 571)
WarnleuchteEinzelheiten/Maßnahmen
Zeigt eine Funktionsstörung eines der folgenden Systeme
an:
 VSC/Anhängerstabilisierungssystem
 TRC-System
 Trail-Modusfunktion
 Berganfahrkontrolle
 Lassen Sie das Fahrzeug sofort von einem Toyota-
Vertragshändler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt überprü-
fen.

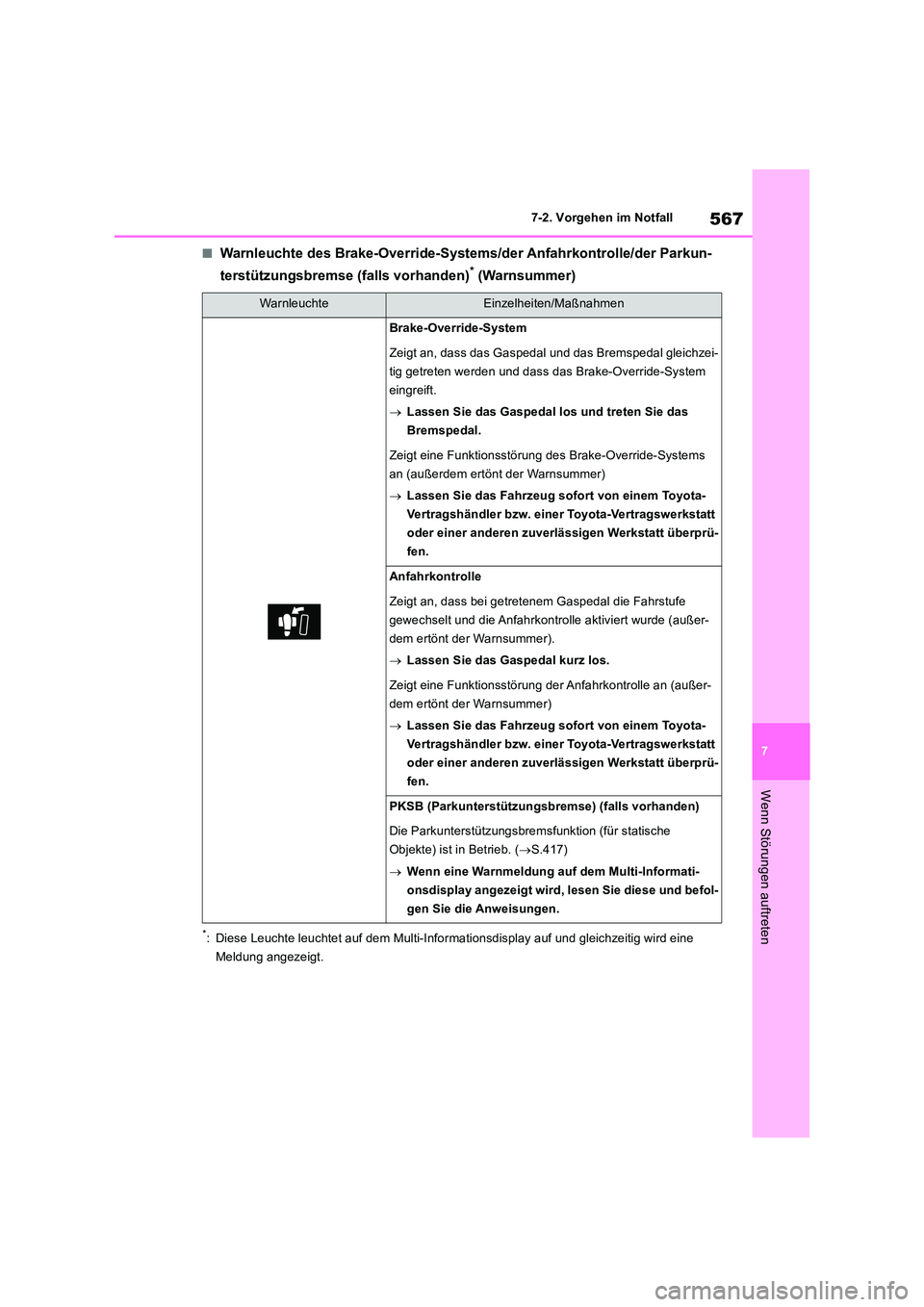

567
7
7-2. Vorgehen im Notfall
Wenn Störungen auftreten
■Warnleuchte des Brake-Override-Syste ms/der Anfahrkontrolle/der Parkun-
terstützungsbremse (falls vorhanden)* (Warnsummer)
*: Diese Leuchte leuchtet auf dem Multi-Informationsdisplay auf und gleichzeitig wird eine
Meldung angezeigt.
WarnleuchteEinzelheiten/Maßnahmen
Brake-Override-System
Zeigt an, dass das Gaspedal und das Bremspedal gleichzei-
tig getreten werden und dass das Brake-Override-System
eingreift.
 Lassen Sie das Gaspedal los und treten Sie das
Bremspedal.
Zeigt eine Funktionsstörung des Brake-Override-Systems
an (außerdem ertönt der Warnsummer)
 Lassen Sie das Fahrzeug sofort von einem Toyota-
Vertragshändler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt überprü-
fen.
Anfahrkontrolle
Zeigt an, dass bei getretenem Gaspedal die Fahrstufe
gewechselt und die Anfahrkontro lle aktiviert wurde (außer-
dem ertönt der Warnsummer).
 Lassen Sie das Gaspedal kurz los.
Zeigt eine Funktionsstörung der Anfahrkontrolle an (außer-
dem ertönt der Warnsummer)
 Lassen Sie das Fahrzeug sofort von einem Toyota-
Vertragshändler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt überprü-
fen.
PKSB (Parkunterstützungsbremse) (falls vorhanden)
Die Parkunterstützungsbremsfunktion (für statische
Objekte) ist in Betrieb. ( S.417)
 Wenn eine Warnmeldung auf dem Multi-Informati-
onsdisplay angezeigt wird, lesen Sie diese und befol-
gen Sie die Anweisungen.

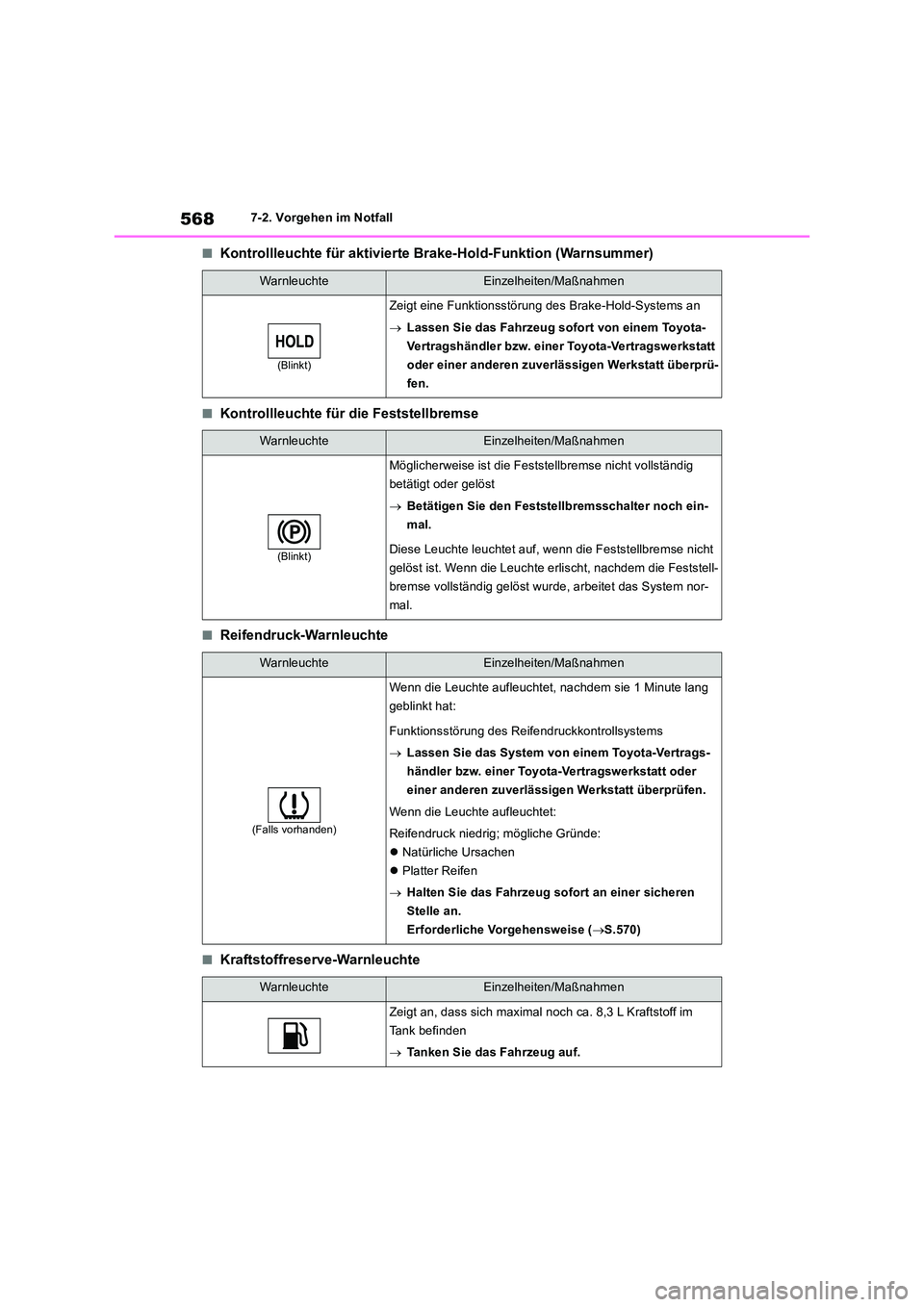

5687-2. Vorgehen im Notfall
■Kontrollleuchte für aktivierte Brake-Hold-Funktion (Warnsummer)
■Kontrollleuchte für die Feststellbremse
■Reifendruck-Warnleuchte
■Kraftstoffreserve-Warnleuchte
WarnleuchteEinzelheiten/Maßnahmen
(Blinkt)
Zeigt eine Funktionsstörung des Brake-Hold-Systems an
 Lassen Sie das Fahrzeug sofort von einem Toyota-
Vertragshändler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt überprü-
fen.
WarnleuchteEinzelheiten/Maßnahmen
(Blinkt)
Möglicherweise ist die Feststellbremse nicht vollständig
betätigt oder gelöst
 Betätigen Sie den Feststellbremsschalter noch ein-
mal.
Diese Leuchte leuchtet auf, wenn die Feststellbremse nicht
gelöst ist. Wenn die Leuchte erlischt, nachdem die Feststell-
bremse vollständig gelöst wurde, arbeitet das System nor-
mal.
WarnleuchteEinzelheiten/Maßnahmen
(Falls vorhanden)
Wenn die Leuchte aufleuchtet, nachdem sie 1 Minute lang
geblinkt hat:
Funktionsstörung des Reifendruckkontrollsystems
 Lassen Sie das System von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder
einer anderen zuverlässigen Werkstatt überprüfen.
Wenn die Leuchte aufleuchtet:
Reifendruck niedrig; mögliche Gründe:
 Natürliche Ursachen
 Platter Reifen
 Halten Sie das Fahrzeug sofort an einer sicheren
Stelle an.
Erforderliche Vorgehensweise ( S.570)
WarnleuchteEinzelheiten/Maßnahmen
Zeigt an, dass sich maximal noch ca. 8,3 L Kraftstoff im
Tank befinden
 Tanken Sie das Fahrzeug auf.
