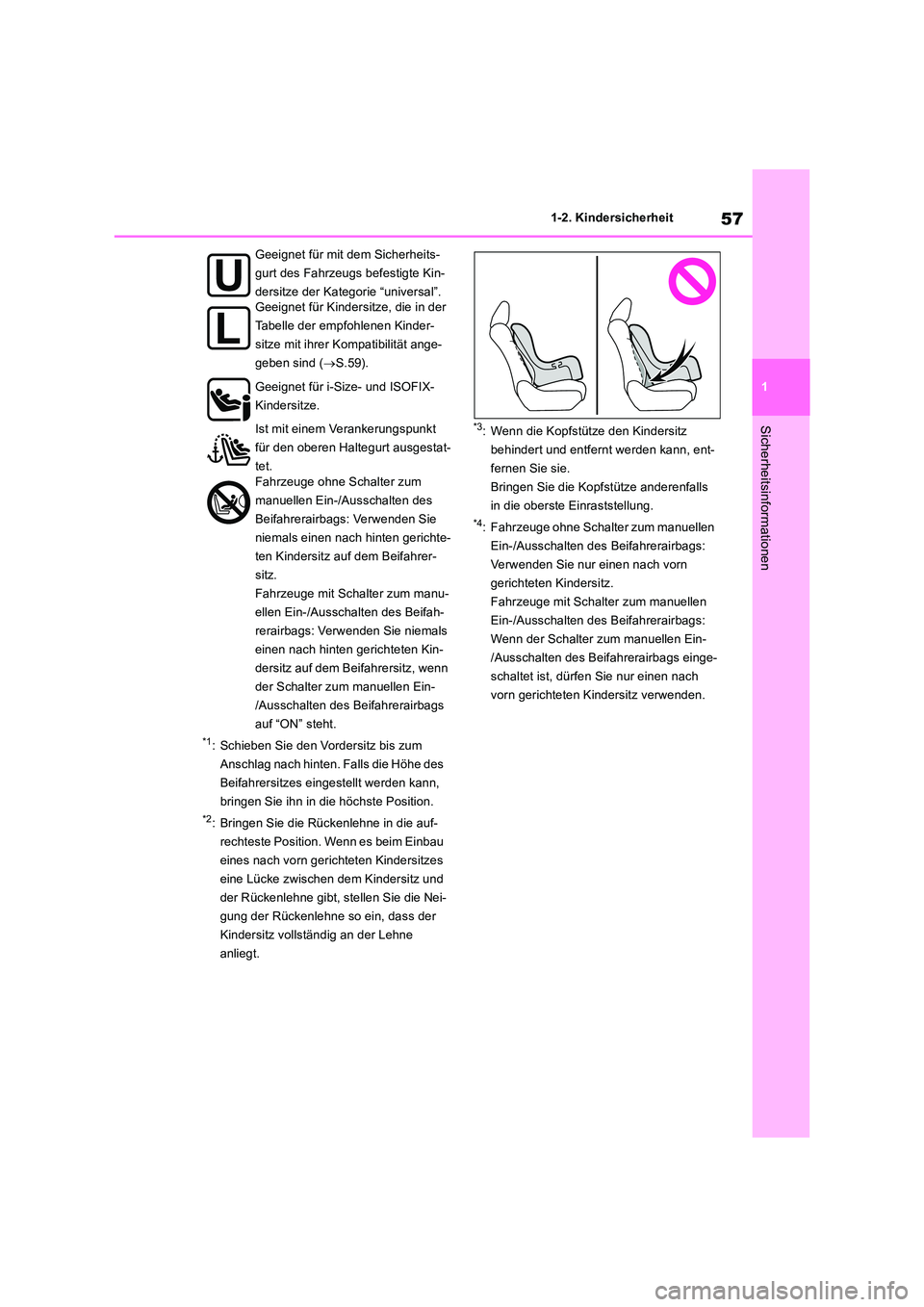

1-2. Kindersicherheit
Sicherheitsinformationen
*1: Schieben Sie den Vordersitz bis zum
Anschlag nach hinten. Falls die Höhe des
Beifahrersitzes eingestellt werden kann,
bringen Sie ihn in die höchste Position.
*2: Bringen Sie die Rückenlehne in die auf-
rechteste Position. Wenn es beim Einbau
eines nach vorn gerichteten Kindersitzes
eine Lücke zwischen dem Kindersitz und
der Rückenlehne gibt, stellen Sie die Nei-
gung der Rückenlehne so ein, dass der
Kindersitz vollständig an der Lehne
anliegt.
*3: Wenn die Kopfstütze den Kindersitz
behindert und entfernt werden kann, ent-
fernen Sie sie.
Bringen Sie die Kopfstütze anderenfalls
in die oberste Einraststellung.
*4: Fahrzeuge ohne Schalter zum manuellen
Ein-/Ausschalten des Beifahrerairbags:
Verwenden Sie nur einen nach vorn
gerichteten Kindersitz.
Fahrzeuge mit Schalter zum manuellen
Ein-/Ausschalten des Beifahrerairbags:
Wenn der Schalter zum manuellen Ein-
/Ausschalten des Beifahrerairbags einge-
schaltet ist, dürfen Sie nur einen nach
vorn gerichteten Kindersitz verwenden.
Geeignet für mit dem Sicherheits-
gurt des Fahrzeugs befestigte Kin-
dersitze der Kategorie “universal”. Geeignet für Kindersitze, die in der
Tabelle der empfohlenen Kinder-
sitze mit ihrer Kompatibilität ange-
geben sind ( S.59).
Geeignet für i-Size- und ISOFIX-
Kindersitze.
Ist mit einem Verankerungspunkt
für den oberen Haltegurt ausgestat-
tet.
Fahrzeuge ohne Schalter zum
manuellen Ein-/Ausschalten des
Beifahrerairbags: Verwenden Sie
niemals einen nach hinten gerichte-
ten Kindersitz auf dem Beifahrer-
sitz.
Fahrzeuge mit Schalter zum manu-
ellen Ein-/Ausschalten des Beifah-
rerairbags: Verwenden Sie niemals
einen nach hinten gerichteten Kin-
dersitz auf dem Beifahrersitz, wenn
der Schalter zum manuellen Ein-
/Ausschalten des Beifahrerairbags
auf “ON” steht.

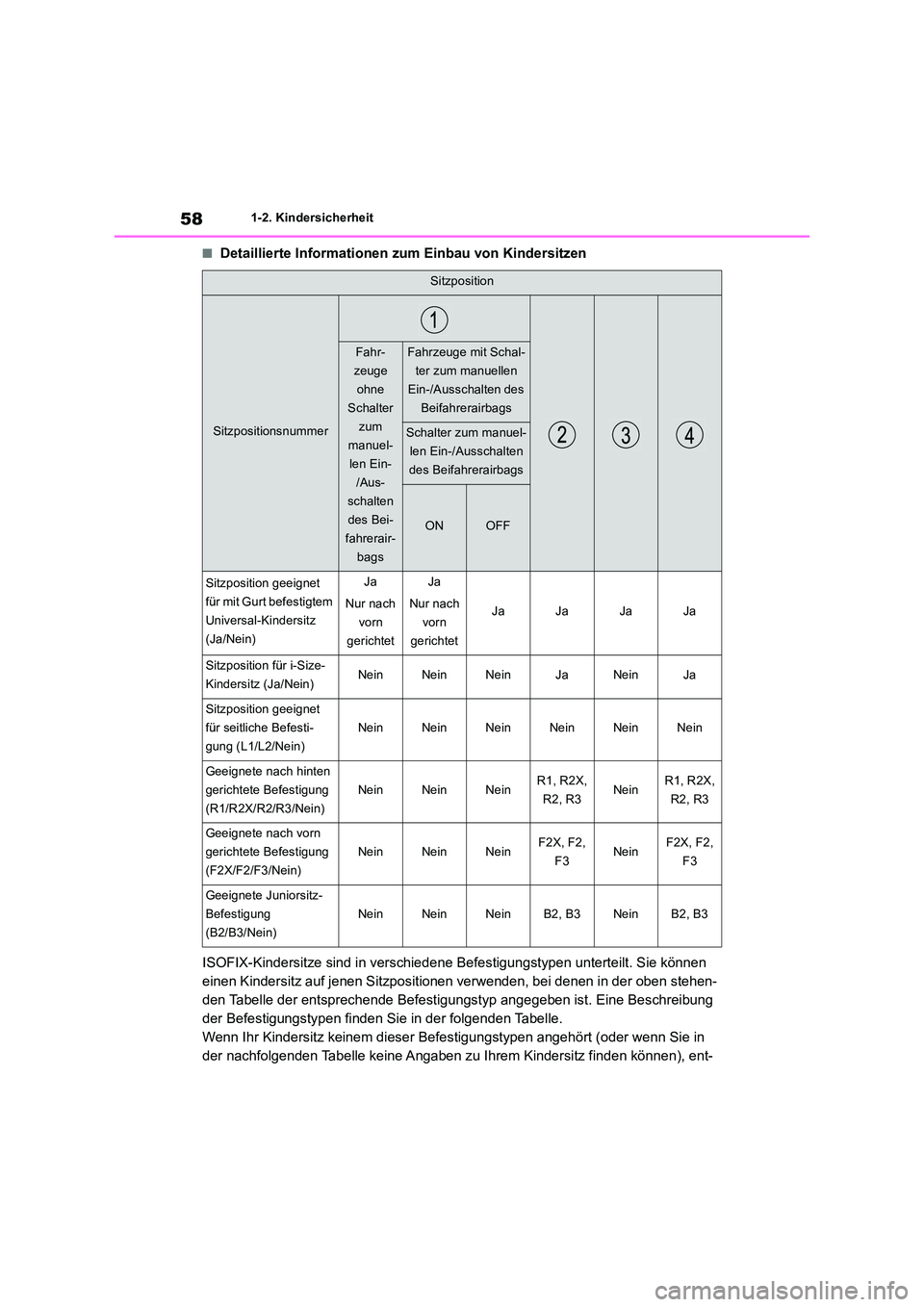

581-2. Kindersicherheit
■Detaillierte Informationen zum Einbau von Kindersitzen
ISOFIX-Kindersitze sind in verschiedene Befestigungstypen unterteilt. Sie können
einen Kindersitz auf jenen Sitzpositionen verwenden, bei denen in der oben stehen-
den Tabelle der entsprechende Befestigungstyp angegeben ist. Eine Beschreibung
der Befestigungstypen finden Sie in der folgenden Tabelle.
Wenn Ihr Kindersitz keinem dieser Befestigungstypen angehört (oder wenn Sie in
der nachfolgenden Tabelle keine Angaben zu Ihrem Kindersitz finden können), ent-
Sitzposition
Sitzpositionsnummer
Fahr-
zeuge
ohne
Schalter
zum
manuel-
len Ein-
/Aus-
schalten
des Bei-
fahrerair-
bags
Fahrzeuge mit Schal-
ter zum manuellen
Ein-/Ausschalten des
Beifahrerairbags
Schalter zum manuel-
len Ein-/Ausschalten
des Beifahrerairbags
ONOFF
Sitzposition geeignet
für mit Gurt befestigtem
Universal-Kindersitz
(Ja/Nein)
Ja
Nur nach
vorn
gerichtet
Ja
Nur nach
vorn
gerichtet
JaJaJaJa
Sitzposition für i-Size-
Kindersitz (Ja/Nein)NeinNeinNeinJaNeinJa
Sitzposition geeignet
für seitliche Befesti-
gung (L1/L2/Nein)
NeinNeinNeinNeinNeinNein
Geeignete nach hinten
gerichtete Befestigung
(R1/R2X/R2/R3/Nein)
NeinNeinNeinR1, R2X,
R2, R3NeinR1, R2X,
R2, R3
Geeignete nach vorn
gerichtete Befestigung
(F2X/F2/F3/Nein)
NeinNeinNeinF2X, F2,
F3NeinF2X, F2,
F3
Geeignete Juniorsitz-
Befestigung
(B2/B3/Nein)
NeinNeinNeinB2, B3NeinB2, B3

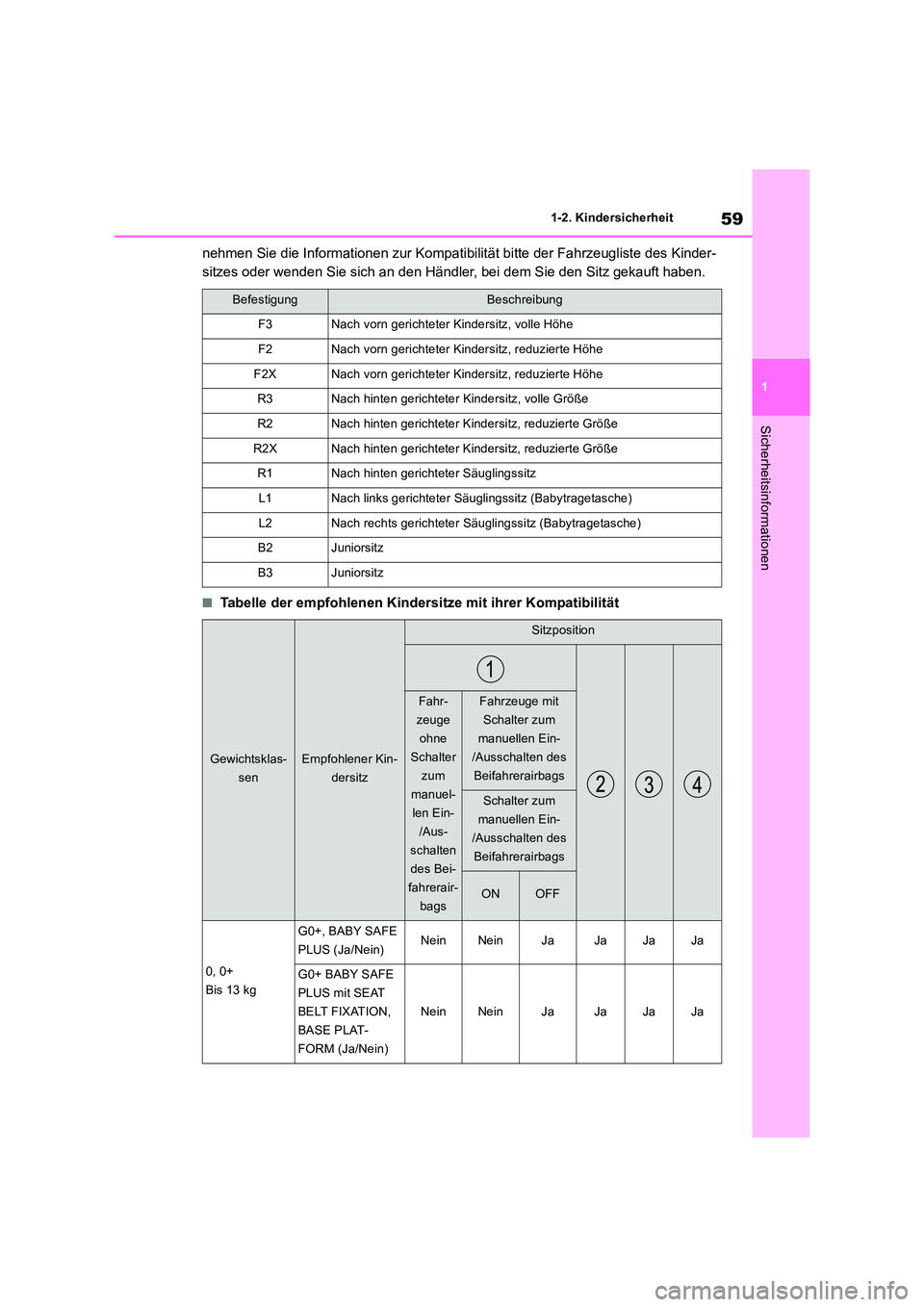

59
1
1-2. Kindersicherheit
Sicherheitsinformationen
nehmen Sie die Informationen zur Kompatibilität bitte der Fahrzeugliste des Kinder-
sitzes oder wenden Sie sich an den Händler, bei dem Sie den Sitz gekauft haben.
■Tabelle der empfohlenen Kindersitze mit ihrer Kompatibilität
BefestigungBeschreibung
F3Nach vorn gerichteter Kindersitz, volle Höhe
F2Nach vorn gerichteter Kindersitz, reduzierte Höhe
F2XNach vorn gerichteter Kindersitz, reduzierte Höhe
R3Nach hinten gerichteter Kindersitz, volle Größe
R2Nach hinten gerichteter Kindersitz, reduzierte Größe
R2XNach hinten gerichteter Kindersitz, reduzierte Größe
R1Nach hinten gerichteter Säuglingssitz
L1Nach links gerichteter Säuglingssitz (Babytragetasche)
L2Nach rechts gerichteter Säuglingssitz (Babytragetasche)
B2Juniorsitz
B3Juniorsitz
Gewichtsklas-
sen
Empfohlener Kin-
dersitz
Sitzposition
Fahr-
zeuge
ohne
Schalter
zum
manuel-
len Ein-
/Aus-
schalten
des Bei-
fahrerair-
bags
Fahrzeuge mit
Schalter zum
manuellen Ein-
/Ausschalten des
Beifahrerairbags
Schalter zum
manuellen Ein-
/Ausschalten des
Beifahrerairbags
ONOFF
0, 0+
Bis 13 kg

G0+, BABY SAFE
PLUS (Ja/Nein)NeinNeinJaJaJaJa
G0+ BABY SAFE
PLUS mit SEAT
BELT FIXATION,
BASE PLAT-
FORM (Ja/Nein)
NeinNeinJaJaJaJa

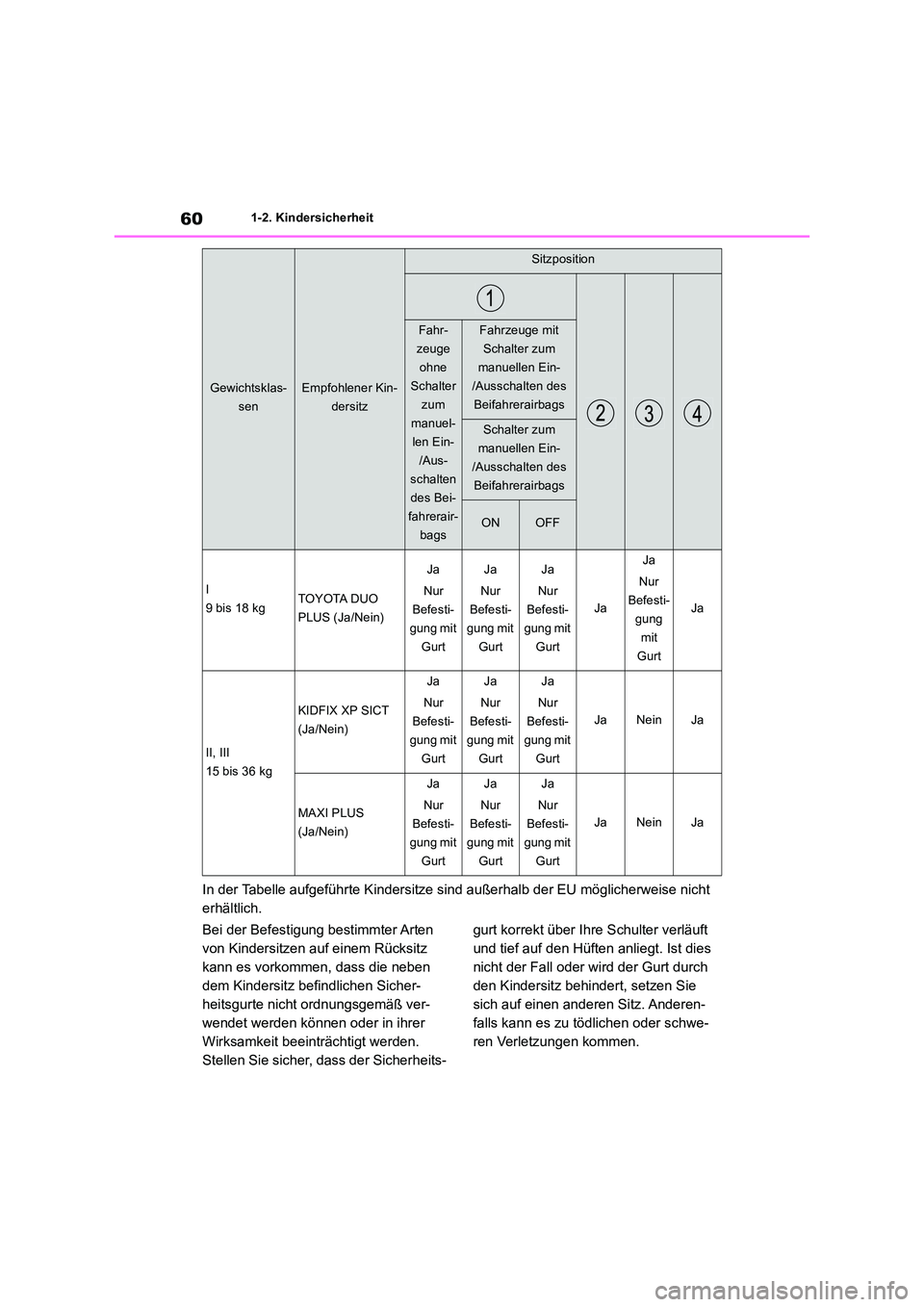

601-2. Kindersicherheit
In der Tabelle aufgeführte Kindersitze sind außerhalb der EU möglicherweise nicht
erhältlich.
Bei der Befestigung bestimmter Arten
von Kindersitzen auf einem Rücksitz
kann es vorkommen, dass die neben
dem Kindersitz befindlichen Sicher-
heitsgurte nicht ordnungsgemäß ver-
wendet werden können oder in ihrer
Wirksamkeit beeinträchtigt werden.
Stellen Sie sicher, dass der Sicherheits-
gurt korrekt über Ihre Schulter verläuft
und tief auf den Hüften anliegt. Ist dies
nicht der Fall oder wird der Gurt durch
den Kindersitz behindert, setzen Sie
sich auf einen anderen Sitz. Anderen-
falls kann es zu tödlichen oder schwe-
ren Verletzungen kommen.
I
9 bis 18 kg

TOYOTA DUO
PLUS (Ja/Nein)
Ja
Nur
Befesti-
gung mit
Gurt
Ja
Nur
Befesti-
gung mit
Gurt
Ja
Nur
Befesti-
gung mit
Gurt
Ja
Ja
Nur
Befesti-
gung
mit
Gurt
Ja
II, III
15 bis 36 kg

KIDFIX XP SICT
(Ja/Nein)
Ja
Nur
Befesti-
gung mit
Gurt
Ja
Nur
Befesti-
gung mit
Gurt
Ja
Nur
Befesti-
gung mit
Gurt
JaNeinJa
MAXI PLUS
(Ja/Nein)
Ja
Nur
Befesti-
gung mit
Gurt
Ja
Nur
Befesti-
gung mit
Gurt
Ja
Nur
Befesti-
gung mit
Gurt
JaNeinJa
Gewichtsklas-
sen
Empfohlener Kin-
dersitz
Sitzposition
Fahr-
zeuge
ohne
Schalter
zum
manuel-
len Ein-
/Aus-
schalten
des Bei-
fahrerair-
bags
Fahrzeuge mit
Schalter zum
manuellen Ein-
/Ausschalten des
Beifahrerairbags
Schalter zum
manuellen Ein-
/Ausschalten des
Beifahrerairbags
ONOFF

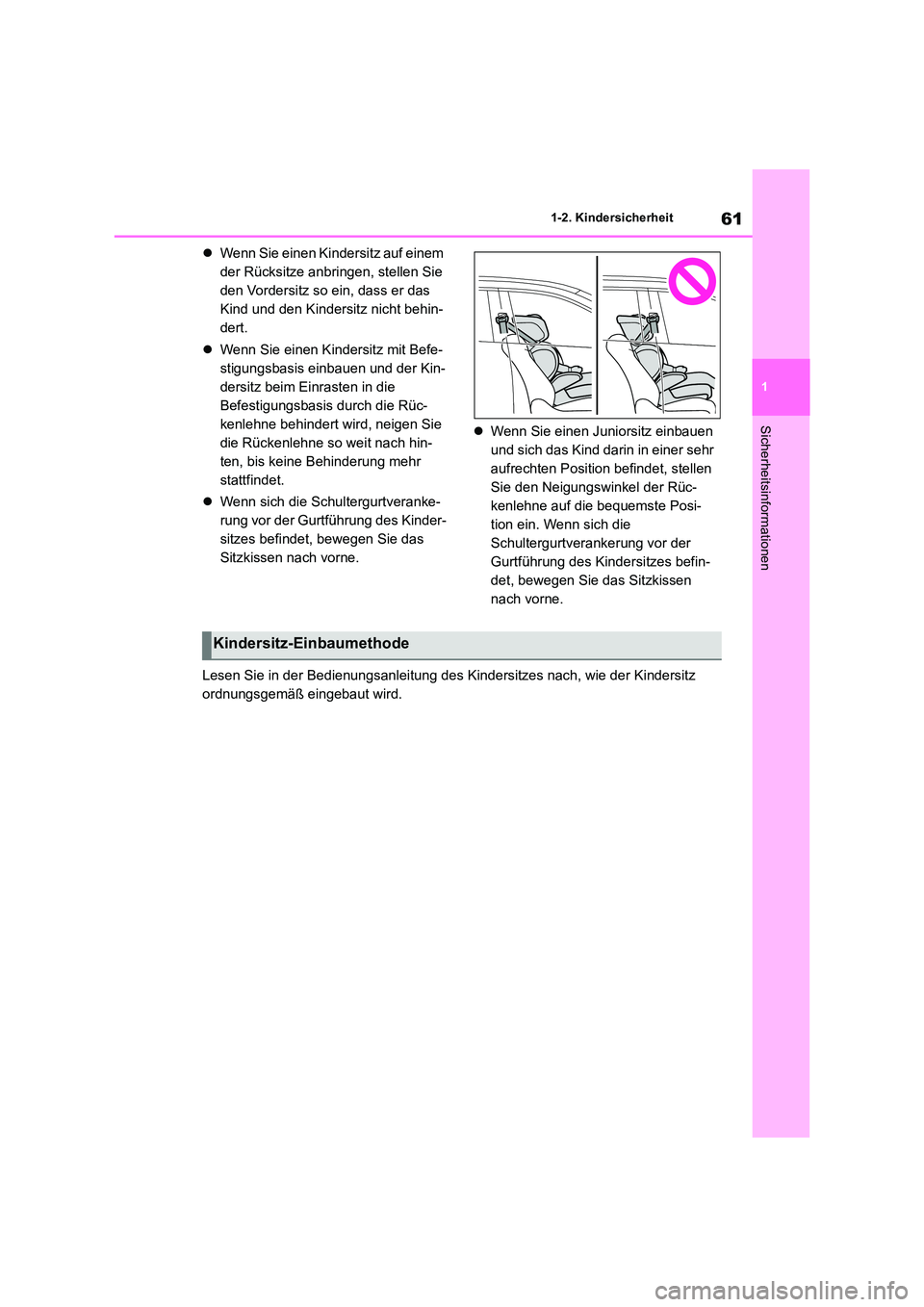

61
1
1-2. Kindersicherheit
Sicherheitsinformationen
 Wenn Sie einen Kindersitz auf einem
der Rücksitze anbringen, stellen Sie
den Vordersitz so ein, dass er das
Kind und den Kindersitz nicht behin-
dert.
 Wenn Sie einen Kindersitz mit Befe-
stigungsbasis einbauen und der Kin-
dersitz beim Einrasten in die
Befestigungsbasis durch die Rüc-
kenlehne behindert wird, neigen Sie
die Rückenlehne so weit nach hin-
ten, bis keine Behinderung mehr
stattfindet.
 Wenn sich die Schultergurtveranke-
rung vor der Gurtführung des Kinder-
sitzes befindet, bewegen Sie das
Sitzkissen nach vorne.
 Wenn Sie einen Juniorsitz einbauen
und sich das Kind darin in einer sehr
aufrechten Position befindet, stellen
Sie den Neigungswinkel der Rüc-
kenlehne auf die bequemste Posi-
tion ein. Wenn sich die
Schultergurtverankerung vor der
Gurtführung des Kindersitzes befin-
det, bewegen Sie das Sitzkissen
nach vorne.
Lesen Sie in der Bedienungsanleitung des Kindersitzes nach, wie der Kindersitz
ordnungsgemäß eingebaut wird.
Kindersitz-Einbaumethode

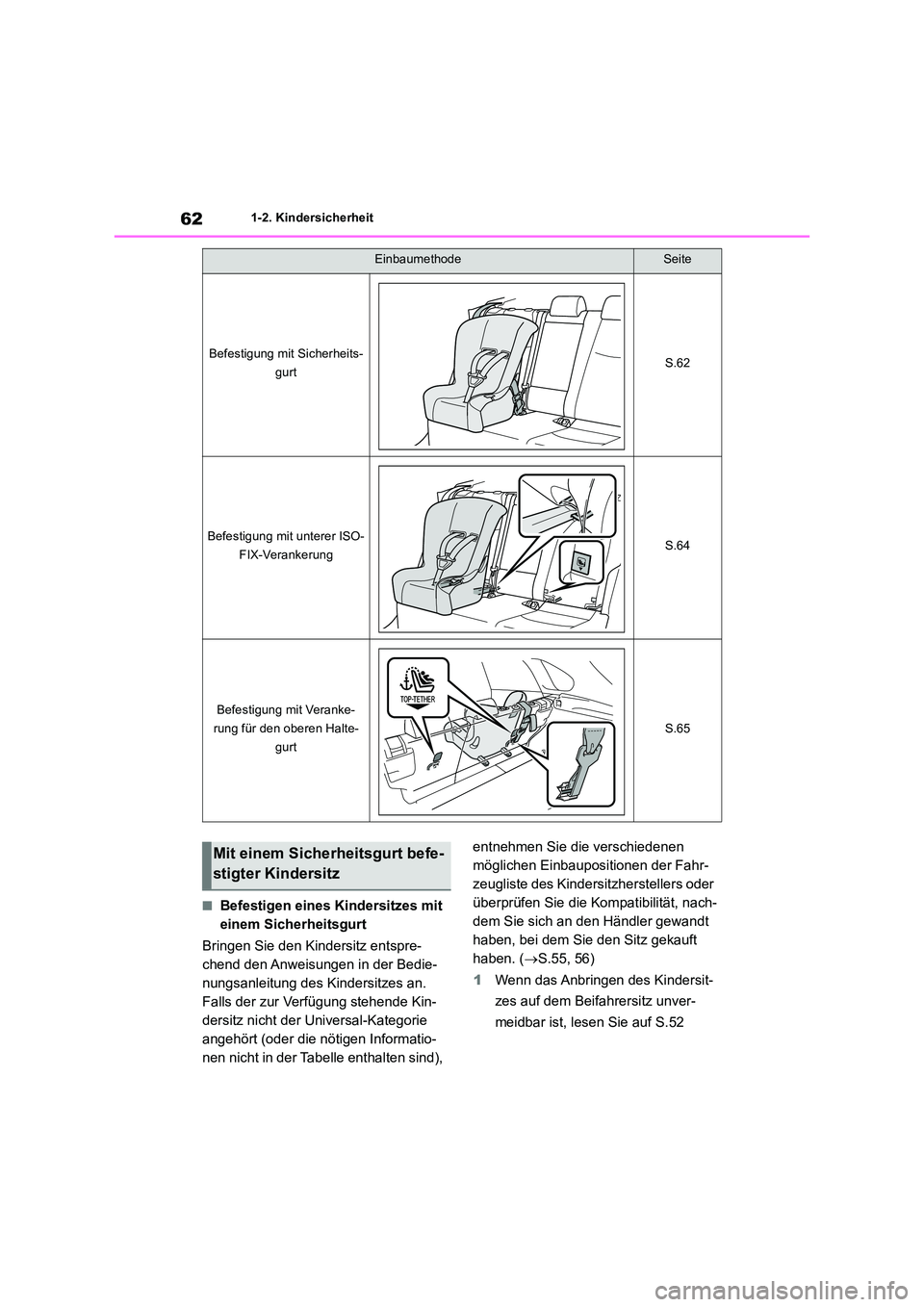

621-2. Kindersicherheit
■Befestigen eines Kindersitzes mit
einem Sicherheitsgurt
Bringen Sie den Kindersitz entspre-
chend den Anweisungen in der Bedie-
nungsanleitung des Kindersitzes an.
Falls der zur Verfügung stehende Kin-
dersitz nicht der Universal-Kategorie
angehört (oder die nötigen Informatio-
nen nicht in der Tabelle enthalten sind),
entnehmen Sie die verschiedenen
möglichen Einbaupositionen der Fahr-
zeugliste des Kindersitzherstellers oder
überprüfen Sie die Kompatibilität, nach-
dem Sie sich an den Händler gewandt
haben, bei dem Sie den Sitz gekauft
haben. ( S.55, 56)
1 Wenn das Anbringen des Kindersit-
zes auf dem Beifahrersitz unver-
meidbar ist, lesen Sie auf S.52
EinbaumethodeSeite
Befestigung mit Sicherheits-
gurtS.62
Befestigung mit unterer ISO-
FIX-VerankerungS.64
Befestigung mit Veranke-
rung für den oberen Halte-
gurt
S.65
Mit einem Sicherheitsgurt befe-
stigter Kindersitz

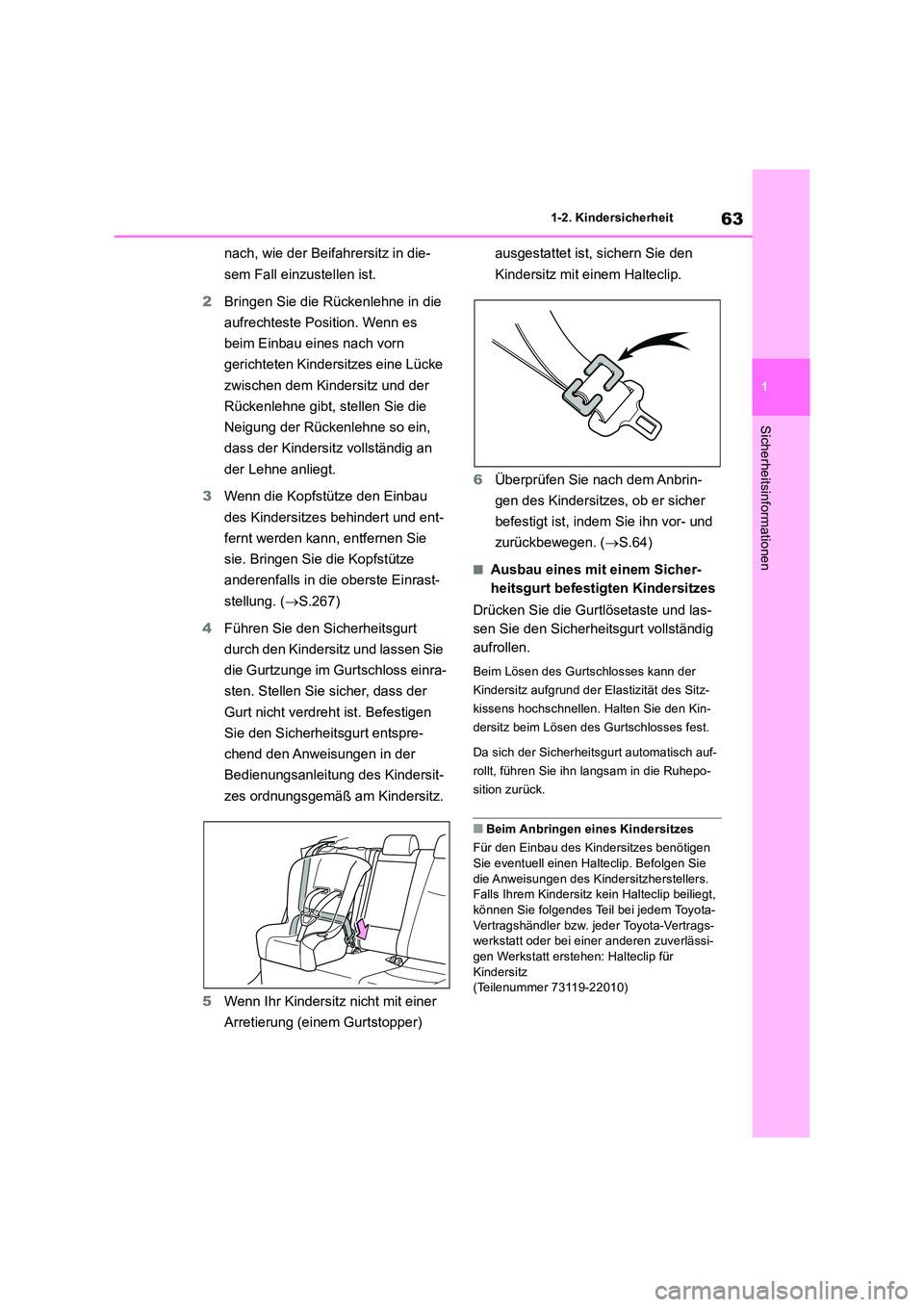

63
1
1-2. Kindersicherheit
Sicherheitsinformationen
nach, wie der Beifahrersitz in die-
sem Fall einzustellen ist.
2 Bringen Sie die Rückenlehne in die
aufrechteste Position. Wenn es
beim Einbau eines nach vorn
gerichteten Kindersitzes eine Lücke
zwischen dem Kindersitz und der
Rückenlehne gibt, stellen Sie die
Neigung der Rückenlehne so ein,
dass der Kindersitz vollständig an
der Lehne anliegt.
3 Wenn die Kopfstütze den Einbau
des Kindersitzes behindert und ent-
fernt werden kann, entfernen Sie
sie. Bringen Sie die Kopfstütze
anderenfalls in die oberste Einrast-
stellung. ( S.267)
4 Führen Sie den Sicherheitsgurt
durch den Kindersitz und lassen Sie
die Gurtzunge im Gurtschloss einra-
sten. Stellen Sie sicher, dass der
Gurt nicht verdreht ist. Befestigen
Sie den Sicherheitsgurt entspre-
chend den Anweisungen in der
Bedienungsanleitung des Kindersit-
zes ordnungsgemäß am Kindersitz.
5 Wenn Ihr Kindersitz nicht mit einer
Arretierung (einem Gurtstopper)
ausgestattet ist, sichern Sie den
Kindersitz mit einem Halteclip.
6 Überprüfen Sie nach dem Anbrin-
gen des Kindersitzes, ob er sicher
befestigt ist, indem Sie ihn vor- und
zurückbewegen. ( S.64)
■Ausbau eines mit einem Sicher-
heitsgurt befestigten Kindersitzes
Drücken Sie die Gurtlösetaste und las-
sen Sie den Sicherheitsgurt vollständig
aufrollen.
Beim Lösen des Gurtschlosses kann der
Kindersitz aufgrund der Elastizität des Sitz-
kissens hochschnellen. Halten Sie den Kin-
dersitz beim Lösen des Gurtschlosses fest.
Da sich der Sicherheitsgurt automatisch auf-
rollt, führen Sie ihn langsam in die Ruhepo-
sition zurück.
■Beim Anbringen eines Kindersitzes
Für den Einbau des Kindersitzes benötigen
Sie eventuell einen Halteclip. Befolgen Sie die Anweisungen des Kindersitzherstellers. Falls Ihrem Kindersitz kein Halteclip beiliegt,
können Sie folgendes Teil bei jedem Toyota- Vertragshändler bzw. jeder Toyota-Vertrags-werkstatt oder bei einer anderen zuverlässi-
gen Werkstatt erstehen: Halteclip für Kindersitz(Teilenummer 73119-22010)

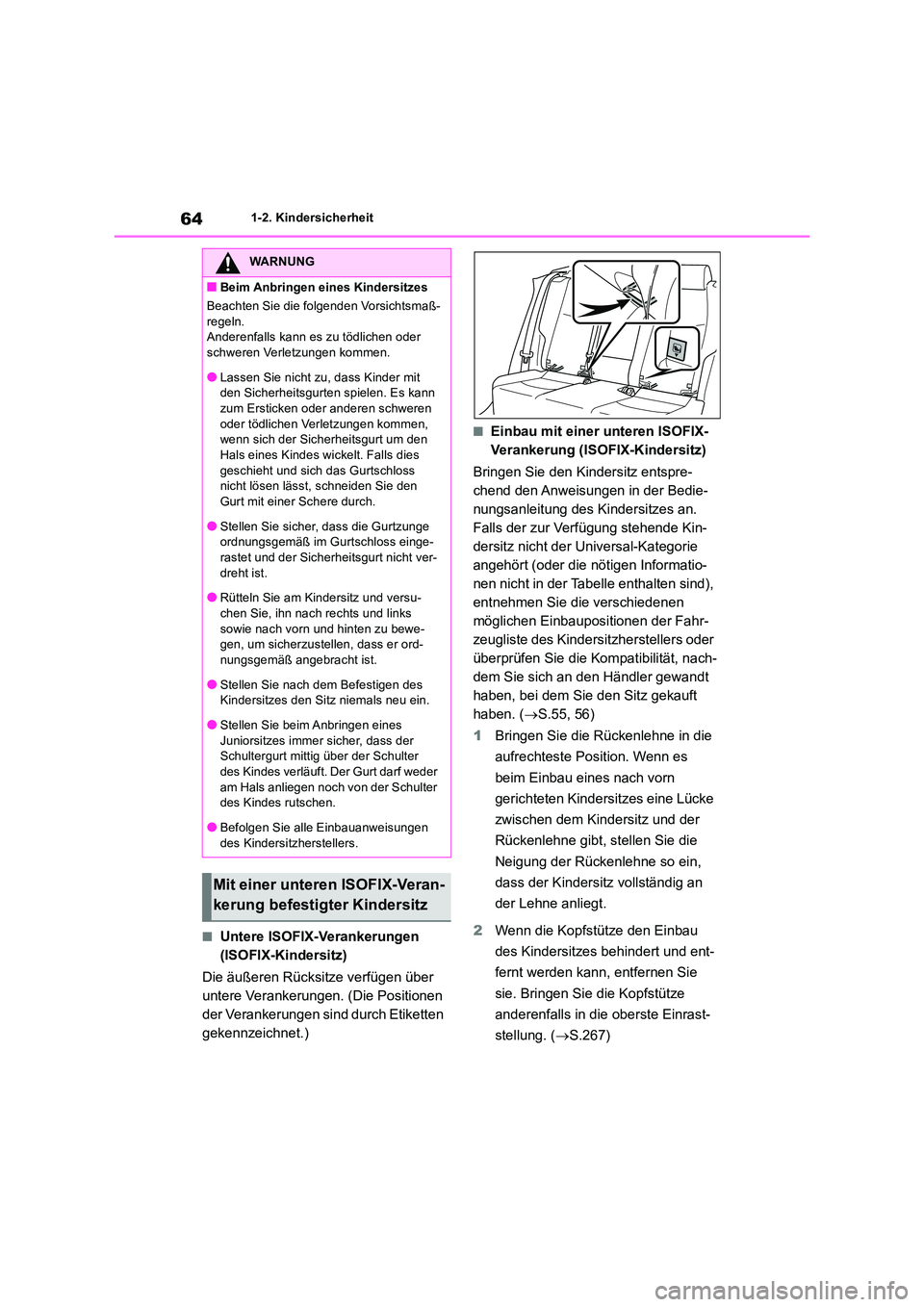

641-2. Kindersicherheit
■Untere ISOFIX-Verankerungen
(ISOFIX-Kindersitz)
Die äußeren Rücksitze verfügen über
untere Verankerungen. (Die Positionen
der Verankerungen sind durch Etiketten
gekennzeichnet.)
■Einbau mit einer unteren ISOFIX-
Verankerung (ISOFIX-Kindersitz)
Bringen Sie den Kindersitz entspre-
chend den Anweisungen in der Bedie-
nungsanleitung des Kindersitzes an.
Falls der zur Verfügung stehende Kin-
dersitz nicht der Universal-Kategorie
angehört (oder die nötigen Informatio-
nen nicht in der Tabelle enthalten sind),
entnehmen Sie die verschiedenen
möglichen Einbaupositionen der Fahr-
zeugliste des Kindersitzherstellers oder
überprüfen Sie die Kompatibilität, nach-
dem Sie sich an den Händler gewandt
haben, bei dem Sie den Sitz gekauft
haben. ( S.55, 56)
1 Bringen Sie die Rückenlehne in die
aufrechteste Position. Wenn es
beim Einbau eines nach vorn
gerichteten Kindersitzes eine Lücke
zwischen dem Kindersitz und der
Rückenlehne gibt, stellen Sie die
Neigung der Rückenlehne so ein,
dass der Kindersitz vollständig an
der Lehne anliegt.
2 Wenn die Kopfstütze den Einbau
des Kindersitzes behindert und ent-
fernt werden kann, entfernen Sie
sie. Bringen Sie die Kopfstütze
anderenfalls in die oberste Einrast-
stellung. ( S.267)
WARNUNG
■Beim Anbringen eines Kindersitzes
Beachten Sie die folgenden Vorsichtsmaß-
regeln. Anderenfalls kann es zu tödlichen oder schweren Verletzungen kommen.
●Lassen Sie nicht zu, dass Kinder mit den Sicherheitsgurten spielen. Es kann zum Ersticken oder anderen schweren
oder tödlichen Verletzungen kommen, wenn sich der Sicherheitsgurt um den Hals eines Kindes wickelt. Falls dies
geschieht und sich das Gurtschloss nicht lösen lässt, schneiden Sie den Gurt mit einer Schere durch.
●Stellen Sie sicher, dass die Gurtzunge ordnungsgemäß im Gurtschloss einge-rastet und der Sicherheitsgurt nicht ver-
dreht ist.
●Rütteln Sie am Kindersitz und versu- chen Sie, ihn nach rechts und links
sowie nach vorn und hinten zu bewe- gen, um sicherzustellen, dass er ord-nungsgemäß angebracht ist.
●Stellen Sie nach dem Befestigen des Kindersitzes den Sitz niemals neu ein.
●Stellen Sie beim Anbringen eines Juniorsitzes immer sicher, dass der Schultergurt mittig über der Schulter
des Kindes verläuft. Der Gurt darf weder am Hals anliegen noch von der Schulter des Kindes rutschen.
●Befolgen Sie alle Einbauanweisungen des Kindersitzherstellers.
Mit einer unteren ISOFIX-Veran-
kerung befestigter Kindersitz
