2019 TOYOTA RAV4 Betriebsanleitungen (in German)

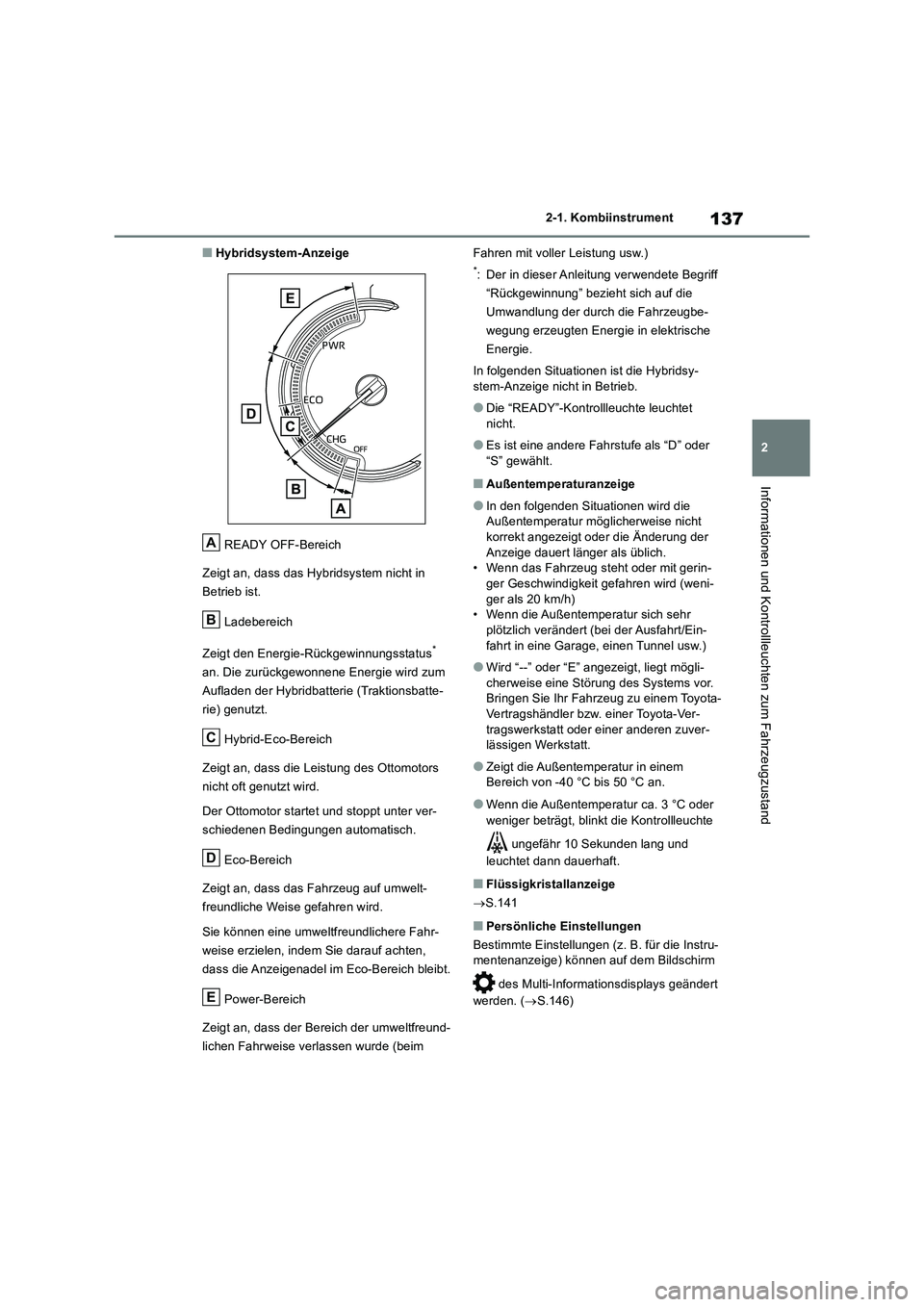

137
2 2-1. Kombiinstrument
Informationen und Kontrollleuchten zum Fahrzeugzustand
■Hybridsystem-Anzeige
READY OFF-Bereich
Zeigt an, dass das Hybridsystem nicht in
Betrieb ist.
Ladebereich
Zeigt den Energie-Rückgewinnungsstatus
*
an. Die zurückgewonnene Energie wird zum
Aufladen der Hybridbatterie (Traktionsbatte-
rie) genutzt.
Hybrid-Eco-Bereich
Zeigt an, dass die Leistung des Ottomotors
nicht oft genutzt wird.
Der Ottomotor startet und stoppt unter ver-
schiedenen Bedingungen automatisch.
Eco-Bereich
Zeigt an, dass das Fahrzeug auf umwelt-
freundliche Weise gefahren wird.
Sie können eine umweltfreundlichere Fahr-
weise erzielen, indem Sie darauf achten,
dass die Anzeigenadel im Eco-Bereich bleibt.
Power-Bereich
Zeigt an, dass der Bereich der umweltfreund-
lichen Fahrweise verlassen wurde (beim Fahren mit voller Leistung usw.)
*: Der in dieser Anleitung verwendete Begriff
“Rückgewinnung” bezieht sich auf die
Umwandlung der durch die Fahrzeugbe-
wegung erzeugten Energie in elektrische
Energie.
In folgenden Situationen ist die Hybridsy-
stem-Anzeige nicht in Betrieb.
●Die “READY”-Kontrollleuchte leuchtet
nicht.
●Es ist eine andere Fahrstufe als “D” oder
“S” gewählt.
■Außentemperaturanzeige
●In den folgenden Situationen wird die
Außentemperatur möglicherweise nicht
korrekt angezeigt oder die Änderung der
Anzeige dauert länger als üblich.
• Wenn das Fahrzeug steht oder mit gerin-
ger Geschwindigkeit gefahren wird (weni-
ger als 20 km/h)
• Wenn die Außentemperatur sich sehr
plötzlich verändert (bei der Ausfahrt/Ein-
fahrt in eine Garage, einen Tunnel usw.)
●Wird “--” oder “E” angezeigt, liegt mögli-
cherweise eine Störung des Systems vor.
Bringen Sie Ihr Fahrzeug zu einem Toyota-
Vertragshändler bzw. einer Toyota-Ver-
tragswerkstatt oder einer anderen zuver-
lässigen Werkstatt.
●Zeigt die Außentemperatur in einem
Bereich von -40 °C bis 50 °C an.
●Wenn die Außentemperatur ca. 3 °C oder
weniger beträgt, blinkt die Kontrollleuchte
ungefähr 10 Sekunden lang und
leuchtet dann dauerhaft.
■Flüssigkristallanzeige
S.141
■Persönliche Einstellungen
Bestimmte Einstellungen (z. B. für die Instru-
mentenanzeige) können auf dem Bildschirm
des Multi-Informationsdisplays geändert
werden. (S.146)
A
B
C
D
E

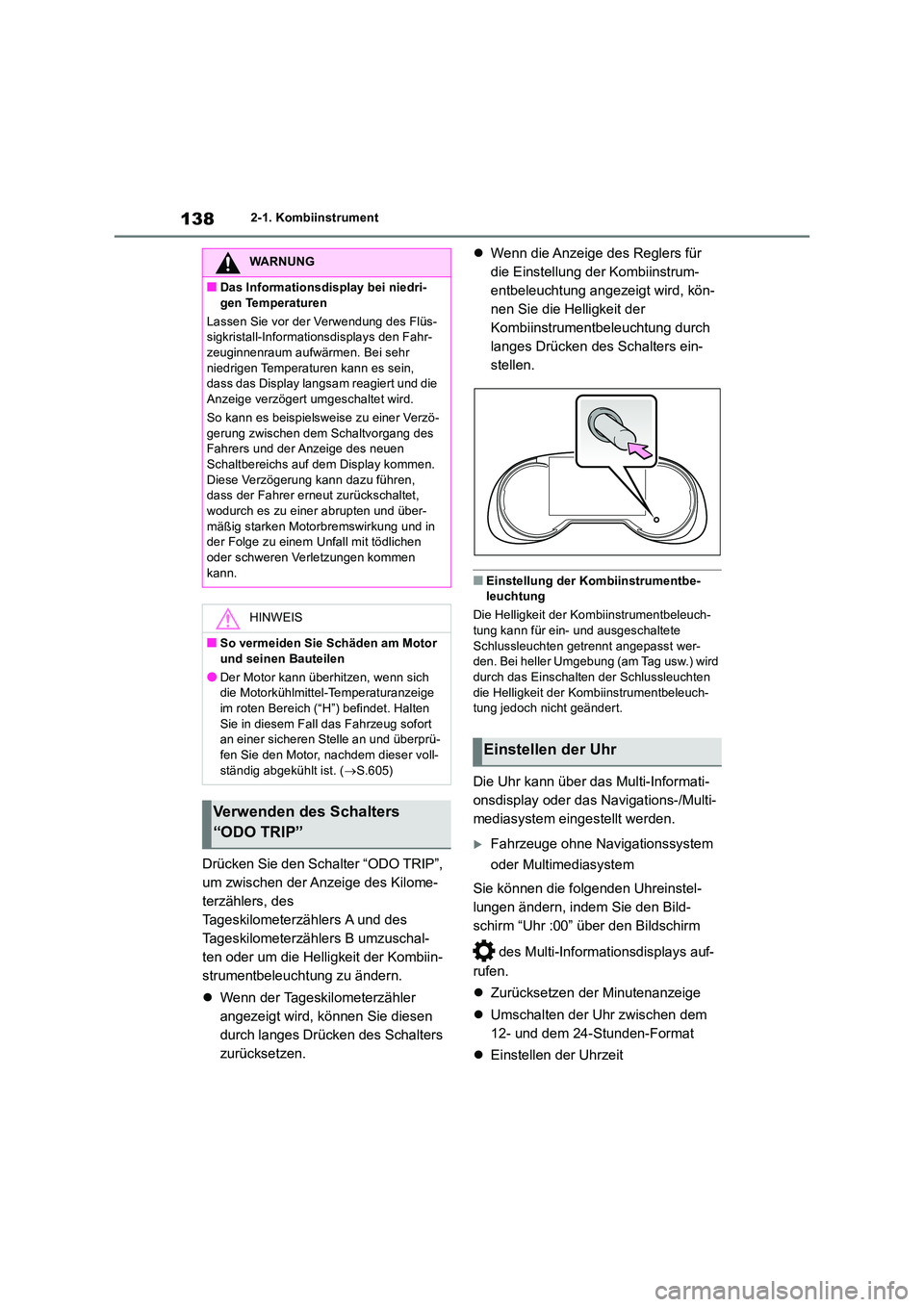

1382-1. Kombiinstrument
Drücken Sie den Schalter “ODO TRIP”,
um zwischen der Anzeige des Kilome-
terzählers, des
Tageskilometerzählers A und des
Tageskilometerzählers B umzuschal-
ten oder um die Helligkeit der Kombiin-
strumentbeleuchtung zu ändern.
 Wenn der Tageskilometerzähler
angezeigt wird, können Sie diesen
durch langes Drücken des Schalters
zurücksetzen.
 Wenn die Anzeige des Reglers für
die Einstellung der Kombiinstrum-
entbeleuchtung angezeigt wird, kön-
nen Sie die Helligkeit der
Kombiinstrumentbeleuchtung durch
langes Drücken des Schalters ein-
stellen.
■Einstellung der Kombiinstrumentbe- leuchtung
Die Helligkeit der Kombiinstrumentbeleuch-
tung kann für ein- und ausgeschaltete Schlussleuchten getrennt angepasst wer-den. Bei heller Umgebung (am Tag usw.) wird
durch das Einschalten der Schlussleuchten die Helligkeit der Kombiinstrumentbeleuch-tung jedoch nicht geändert.
Die Uhr kann über das Multi-Informati-
onsdisplay oder das Navigations-/Multi-
mediasystem eingestellt werden.
Fahrzeuge ohne Navigationssystem
oder Multimediasystem
Sie können die folgenden Uhreinstel-
lungen ändern, indem Sie den Bild-
schirm “Uhr :00” über den Bildschirm
des Multi-Informationsdisplays auf-
rufen.
 Zurücksetzen der Minutenanzeige
 Umschalten der Uhr zwischen dem
12- und dem 24-Stunden-Format
 Einstellen der Uhrzeit
WARNUNG
■Das Informationsdisplay bei niedri-
gen Temperaturen
Lassen Sie vor der Verwendung des Flüs- sigkristall-Informationsdisplays den Fahr-zeuginnenraum aufwärmen. Bei sehr
niedrigen Temperaturen kann es sein, dass das Display langsam reagiert und die Anzeige verzögert umgeschaltet wird.
So kann es beispielsweise zu einer Verzö-
gerung zwischen dem Schaltvorgang des Fahrers und der Anzeige des neuen Schaltbereichs auf dem Display kommen.
Diese Verzögerung kann dazu führen, dass der Fahrer erneut zurückschaltet, wodurch es zu einer abrupten und über-
mäßig starken Motorbremswirkung und in der Folge zu einem Unfall mit tödlichen oder schweren Verletzungen kommen
kann.
HINWEIS
■So vermeiden Sie Schäden am Motor
und seinen Bauteilen
●Der Motor kann überhitzen, wenn sich die Motorkühlmittel-Temperaturanzeige im roten Bereich (“H”) befindet. Halten
Sie in diesem Fall das Fahrzeug sofort an einer sicheren Stelle an und überprü-fen Sie den Motor, nachdem dieser voll-
ständig abgekühlt ist. ( S.605)
Verwenden des Schalters
“ODO TRIP”
Einstellen der Uhr

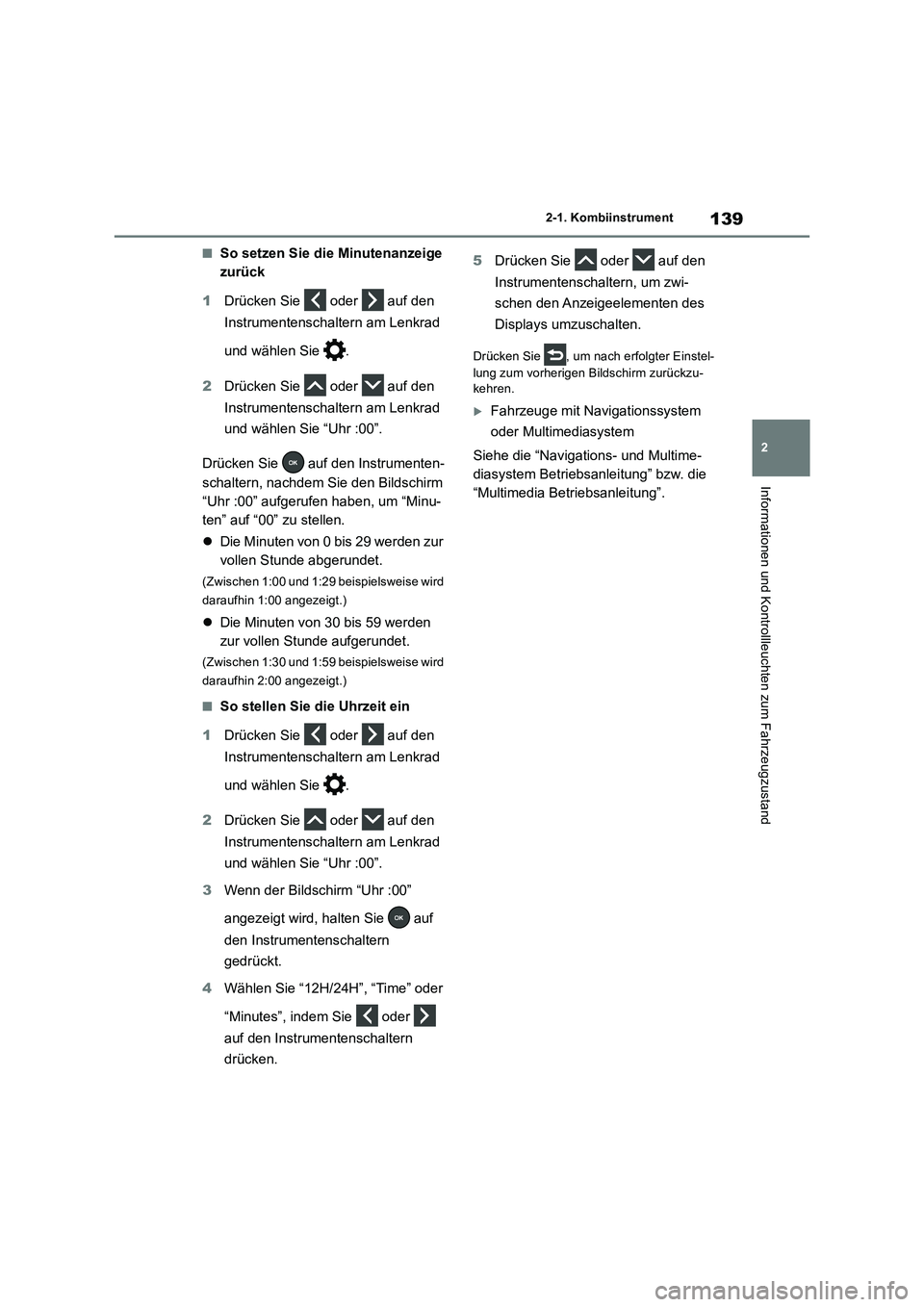

139
2 2-1. Kombiinstrument
Informationen und Kontrollleuchten zum Fahrzeugzustand
■So setzen Sie die Minutenanzeige
zurück
1Drücken Sie oder auf den
Instrumentenschaltern am Lenkrad
und wählen Sie .
2Drücken Sie oder auf den
Instrumentenschaltern am Lenkrad
und wählen Sie “Uhr :00”.
Drücken Sie auf den Instrumenten-
schaltern, nachdem Sie den Bildschirm
“Uhr :00” aufgerufen haben, um “Minu-
ten” auf “00” zu stellen.
Die Minuten von 0 bis 29 werden zur
vollen Stunde abgerundet.
(Zwischen 1:00 und 1:29 beispielsweise wird
daraufhin 1:00 angezeigt.)
Die Minuten von 30 bis 59 werden
zur vollen Stunde aufgerundet.
(Zwischen 1:30 und 1:59 beispielsweise wird
daraufhin 2:00 angezeigt.)
■So stellen Sie die Uhrzeit ein
1Drücken Sie oder auf den
Instrumentenschaltern am Lenkrad
und wählen Sie .
2Drücken Sie oder auf den
Instrumentenschaltern am Lenkrad
und wählen Sie “Uhr :00”.
3Wenn der Bildschirm “Uhr :00”
angezeigt wird, halten Sie auf
den Instrumentenschaltern
gedrückt.
4Wählen Sie “12H/24H”, “Time” oder
“Minutes”, indem Sie oder
auf den Instrumentenschaltern
drücken.5Drücken Sie oder auf den
Instrumentenschaltern, um zwi-
schen den Anzeigeelementen des
Displays umzuschalten.
Drücken Sie , um nach erfolgter Einstel-
lung zum vorherigen Bildschirm zurückzu-
kehren.
Fahrzeuge mit Navigationssystem
oder Multimediasystem
Siehe die “Navigations- und Multime-
diasystem Betriebsanleitung” bzw. die
“Multimedia Betriebsanleitung”.

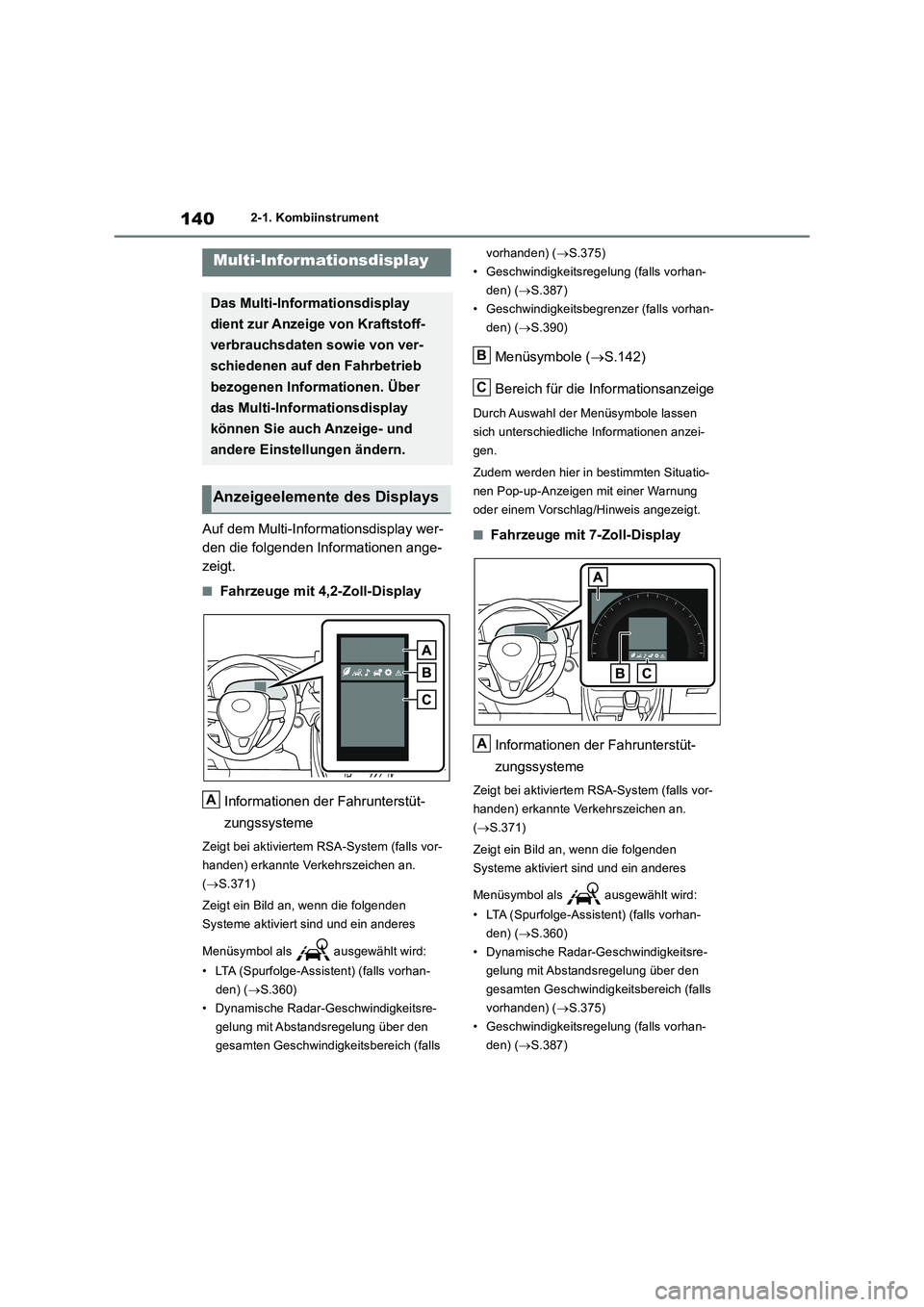

1402-1. Kombiinstrument
Auf dem Multi-Informationsdisplay wer-
den die folgenden Informationen ange-
zeigt.
■Fahrzeuge mit 4,2-Zoll-Display
Informationen der Fahrunterstüt-
zungssysteme
Zeigt bei aktiviertem RSA-System (falls vor-
handen) erkannte Verkehrszeichen an.
( S.371)
Zeigt ein Bild an, wenn die folgenden
Systeme aktiviert sind und ein anderes
Menüsymbol als ausgewählt wird:
• LTA (Spurfolge-Assistent) (falls vorhan-
den) ( S.360)
• Dynamische Radar-Geschwindigkeitsre-
gelung mit Abstandsregelung über den
gesamten Geschwindigkeitsbereich (falls
vorhanden) ( S.375)
• Geschwindigkeitsregelung (falls vorhan-
den) ( S.387)
• Geschwindigkeitsbegrenzer (falls vorhan-
den) ( S.390)
Menüsymbole (S.142)
Bereich für die Informationsanzeige
Durch Auswahl der Menüsymbole lassen
sich unterschiedliche Informationen anzei-
gen.
Zudem werden hier in bestimmten Situatio-
nen Pop-up-Anzeigen mit einer Warnung
oder einem Vorschlag/Hinweis angezeigt.
■Fahrzeuge mit 7-Zoll-Display
Informationen der Fahrunterstüt-
zungssysteme
Zeigt bei aktiviertem RSA-System (falls vor-
handen) erkannte Verkehrszeichen an.
( S.371)
Zeigt ein Bild an, wenn die folgenden
Systeme aktiviert sind und ein anderes
Menüsymbol als ausgewählt wird:
• LTA (Spurfolge-Assistent) (falls vorhan-
den) ( S.360)
• Dynamische Radar-Geschwindigkeitsre-
gelung mit Abstandsregelung über den
gesamten Geschwindigkeitsbereich (falls
vorhanden) ( S.375)
• Geschwindigkeitsregelung (falls vorhan-
den) ( S.387)
Multi-Informationsdisplay
Das Multi-Informationsdisplay
dient zur Anzeige von Kraftstoff-
verbrauchsdaten sowie von ver-
schiedenen auf den Fahrbetrieb
bezogenen Informationen. Über
das Multi-Informationsdisplay
können Sie auch Anzeige- und
andere Einstellungen ändern.
Anzeigeelemente des Displays
A
B
C
A

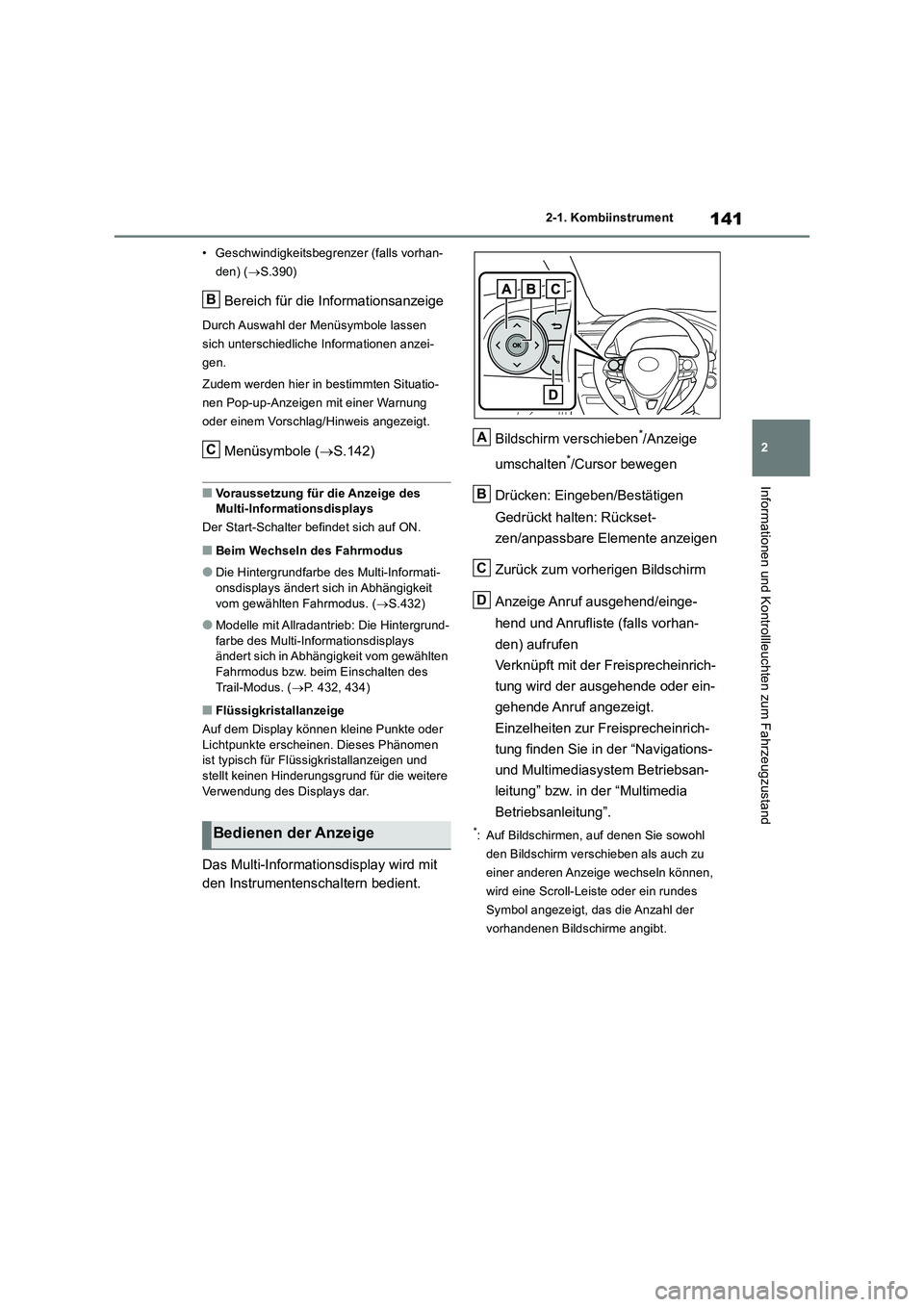

141
2 2-1. Kombiinstrument
Informationen und Kontrollleuchten zum Fahrzeugzustand
• Geschwindigkeitsbegrenzer (falls vorhan-
den) (S.390)
Bereich für die Informationsanzeige
Durch Auswahl der Menüsymbole lassen
sich unterschiedliche Informationen anzei-
gen.
Zudem werden hier in bestimmten Situatio-
nen Pop-up-Anzeigen mit einer Warnung
oder einem Vorschlag/Hinweis angezeigt.
Menüsymbole (S.142)
■Voraussetzung für die Anzeige des
Multi-Informationsdisplays
Der Start-Schalter befindet sich auf ON.
■Beim Wechseln des Fahrmodus
●Die Hintergrundfarbe des Multi-Informati-
onsdisplays ändert sich in Abhängigkeit
vom gewählten Fahrmodus. (S.432)
●Modelle mit Allradantrieb: Die Hintergrund-
farbe des Multi-Informationsdisplays
ändert sich in Abhängigkeit vom gewählten
Fahrmodus bzw. beim Einschalten des
Trail-Modus. (P. 432, 434)
■Flüssigkristallanzeige
Auf dem Display können kleine Punkte oder
Lichtpunkte erscheinen. Dieses Phänomen
ist typisch für Flüssigkristallanzeigen und
stellt keinen Hinderungsgrund für die weitere
Verwendung des Displays dar.
Das Multi-Informationsdisplay wird mit
den Instrumentenschaltern bedient.Bildschirm verschieben
*/Anzeige
umschalten
*/Cursor bewegen
Drücken: Eingeben/Bestätigen
Gedrückt halten: Rückset-
zen/anpassbare Elemente anzeigen
Zurück zum vorherigen Bildschirm
Anzeige Anruf ausgehend/einge-
hend und Anrufliste (falls vorhan-
den) aufrufen
Verknüpft mit der Freisprecheinrich-
tung wird der ausgehende oder ein-
gehende Anruf angezeigt.
Einzelheiten zur Freisprecheinrich-
tung finden Sie in der “Navigations-
und Multimediasystem Betriebsan-
leitung” bzw. in der “Multimedia
Betriebsanleitung”.
*: Auf Bildschirmen, auf denen Sie sowohl
den Bildschirm verschieben als auch zu
einer anderen Anzeige wechseln können,
wird eine Scroll-Leiste oder ein rundes
Symbol angezeigt, das die Anzahl der
vorhandenen Bildschirme angibt.Bedienen der Anzeige
B
CA
B
C
D

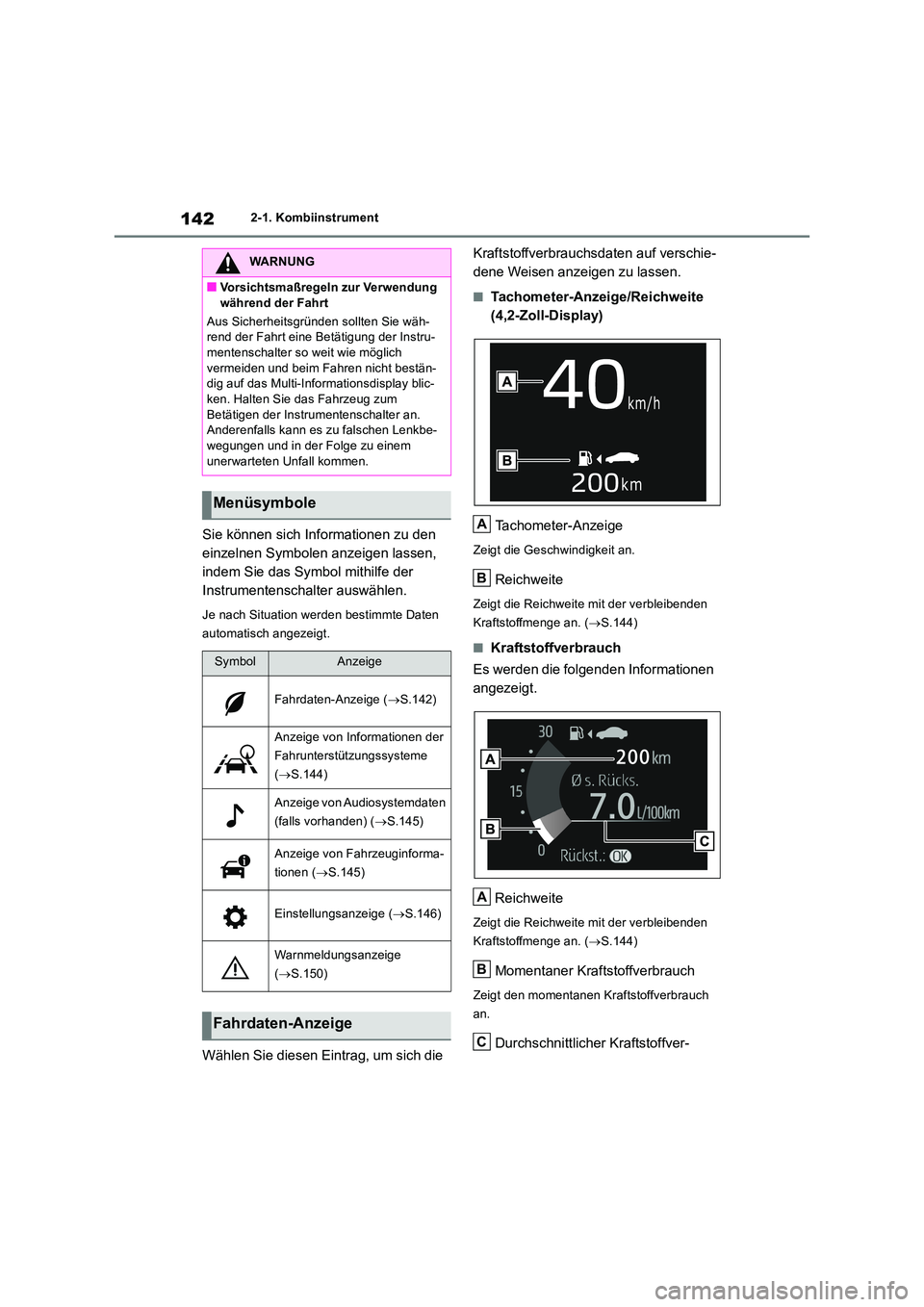

1422-1. Kombiinstrument
Sie können sich Informationen zu den
einzelnen Symbolen anzeigen lassen,
indem Sie das Symbol mithilfe der
Instrumentenschalter auswählen.
Je nach Situation werden bestimmte Daten
automatisch angezeigt.
Wählen Sie diesen Eintrag, um sich die
Kraftstoffverbrauchsdaten auf verschie-
dene Weisen anzeigen zu lassen.
■Tachometer-Anzeige/Reichweite
(4,2-Zoll-Display)
Tachometer-Anzeige
Zeigt die Geschwindigkeit an.
Reichweite
Zeigt die Reichweite mit der verbleibenden
Kraftstoffmenge an. ( S.144)
■Kraftstoffverbrauch
Es werden die folgenden Informationen
angezeigt.
Reichweite
Zeigt die Reichweite mit der verbleibenden
Kraftstoffmenge an. ( S.144)
Momentaner Kraftstoffverbrauch
Zeigt den momentanen Kraftstoffverbrauch
an.
Durchschnittlicher Kraftstoffver-
WARNUNG
■Vorsichtsmaßregeln zur Verwendung
während der Fahrt
Aus Sicherheitsgründen sollten Sie wäh- rend der Fahrt eine Betätigung der Instru-mentenschalter so weit wie möglich
vermeiden und beim Fahren nicht bestän- dig auf das Multi-Informationsdisplay blic-ken. Halten Sie das Fahrzeug zum
Betätigen der Instrumentenschalter an. Anderenfalls kann es zu falschen Lenkbe- wegungen und in der Folge zu einem
unerwarteten Unfall kommen.
Menüsymbole
SymbolAnzeige
Fahrdaten-Anzeige ( S.142)
Anzeige von Informationen der
Fahrunterstützungssysteme
( S.144)
Anzeige von Audiosystemdaten
(falls vorhanden) ( S.145)
Anzeige von Fahrzeuginforma-
tionen ( S.145)
Einstellungsanzeige (S.146)
Warnmeldungsanzeige
( S.150)
Fahrdaten-Anzeige
A
B
A
B
C

143

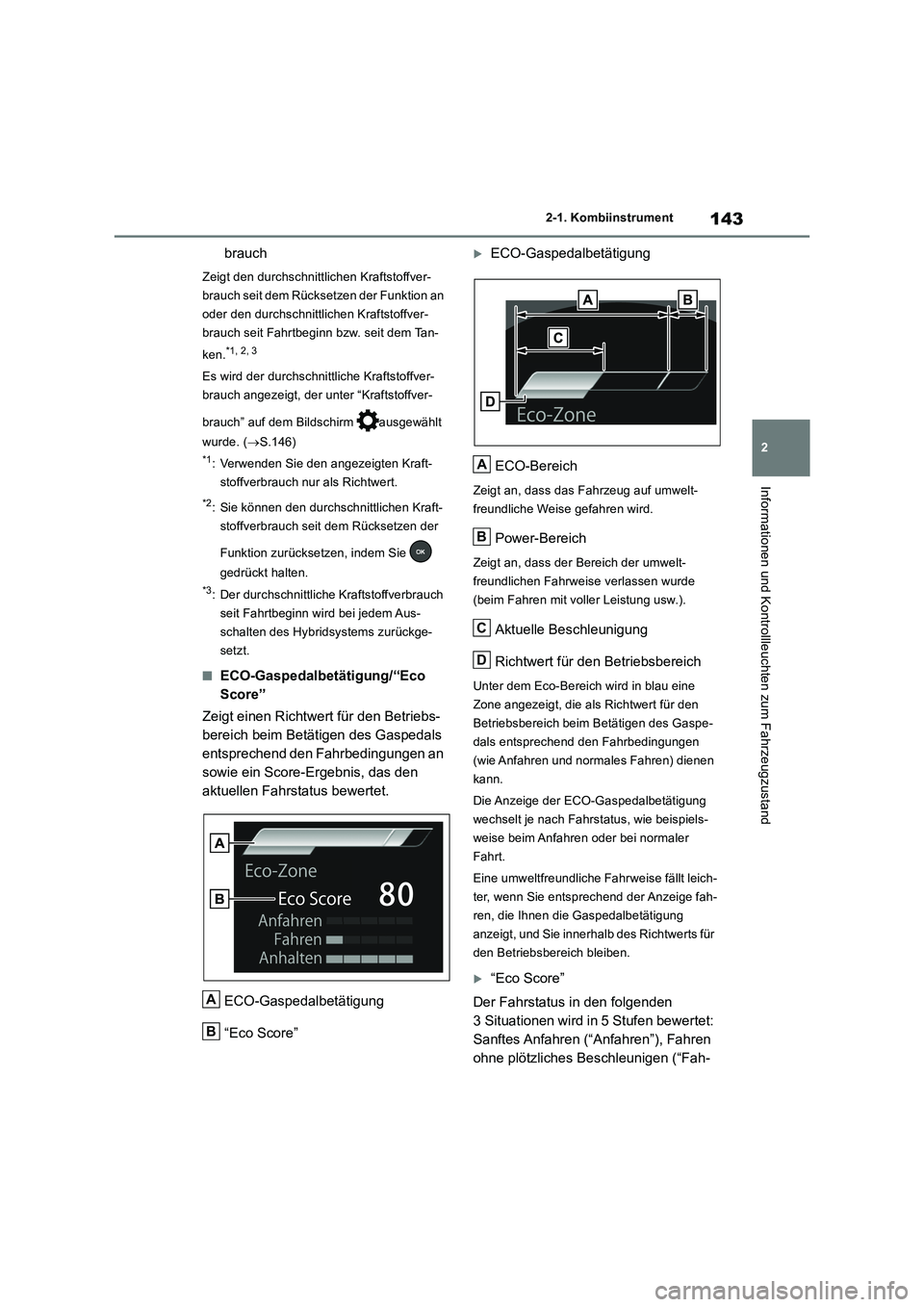

2 2-1. Kombiinstrument
Informationen und Kontrollleuchten zum Fahrzeugzustand
brauch
Zeigt den durchschnittlichen Kraftstoffver-
brauch seit dem Rücksetzen der Funktion an
oder den durchschnittlichen Kraftstoffver-
brauch seit Fahrtbeginn bzw. seit dem Tan-
ken.
*1, 2, 3
Es wird der durchschnittliche Kraftstoffver-
brauch angezeigt, der unter “Kraftstoffver-
brauch” auf dem Bildschirm ausgewählt
wurde. (S.146)
*1: Verwenden Sie den angezeigten Kraft-
stoffverbrauch nur als Richtwert.
*2: Sie können den durchschnittlichen Kraft-
stoffverbrauch seit dem Rücksetzen der
Funktion zurücksetzen, indem Sie
gedrückt halten.
*3: Der durchschnittliche Kraftstoffverbrauch
seit Fahrtbeginn wird bei jedem Aus-
schalten des Hybridsystems zurückge-
setzt.
■ECO-Gaspedalbetätigung/“Eco
Score”
Zeigt einen Richtwert für den Betriebs-
bereich beim Betätigen des Gaspedals
entsprechend den Fahrbedingungen an
sowie ein Score-Ergebnis, das den
aktuellen Fahrstatus bewertet.
ECO-Gaspedalbetätigung
“Eco Score”
ECO-Gaspedalbetätigung
ECO-Bereich
Zeigt an, dass das Fahrzeug auf umwelt-
freundliche Weise gefahren wird.
Power-Bereich
Zeigt an, dass der Bereich der umwelt-
freundlichen Fahrweise verlassen wurde
(beim Fahren mit voller Leistung usw.).
Aktuelle Beschleunigung
Richtwert für den Betriebsbereich
Unter dem Eco-Bereich wird in blau eine
Zone angezeigt, die als Richtwert für den
Betriebsbereich beim Betätigen des Gaspe-
dals entsprechend den Fahrbedingungen
(wie Anfahren und normales Fahren) dienen
kann.
Die Anzeige der ECO-Gaspedalbetätigung
wechselt je nach Fahrstatus, wie beispiels-
weise beim Anfahren oder bei normaler
Fahrt.
Eine umweltfreundliche Fahrweise fällt leich-
ter, wenn Sie entsprechend der Anzeige fah-
ren, die Ihnen die Gaspedalbetätigung
anzeigt, und Sie innerhalb des Richtwerts für
den Betriebsbereich bleiben.
“Eco Score”
Der Fahrstatus in den folgenden
3 Situationen wird in 5 Stufen bewertet:
Sanftes Anfahren (“Anfahren”), Fahren
ohne plötzliches Beschleunigen (“Fah-
A
B
A
B
C
D

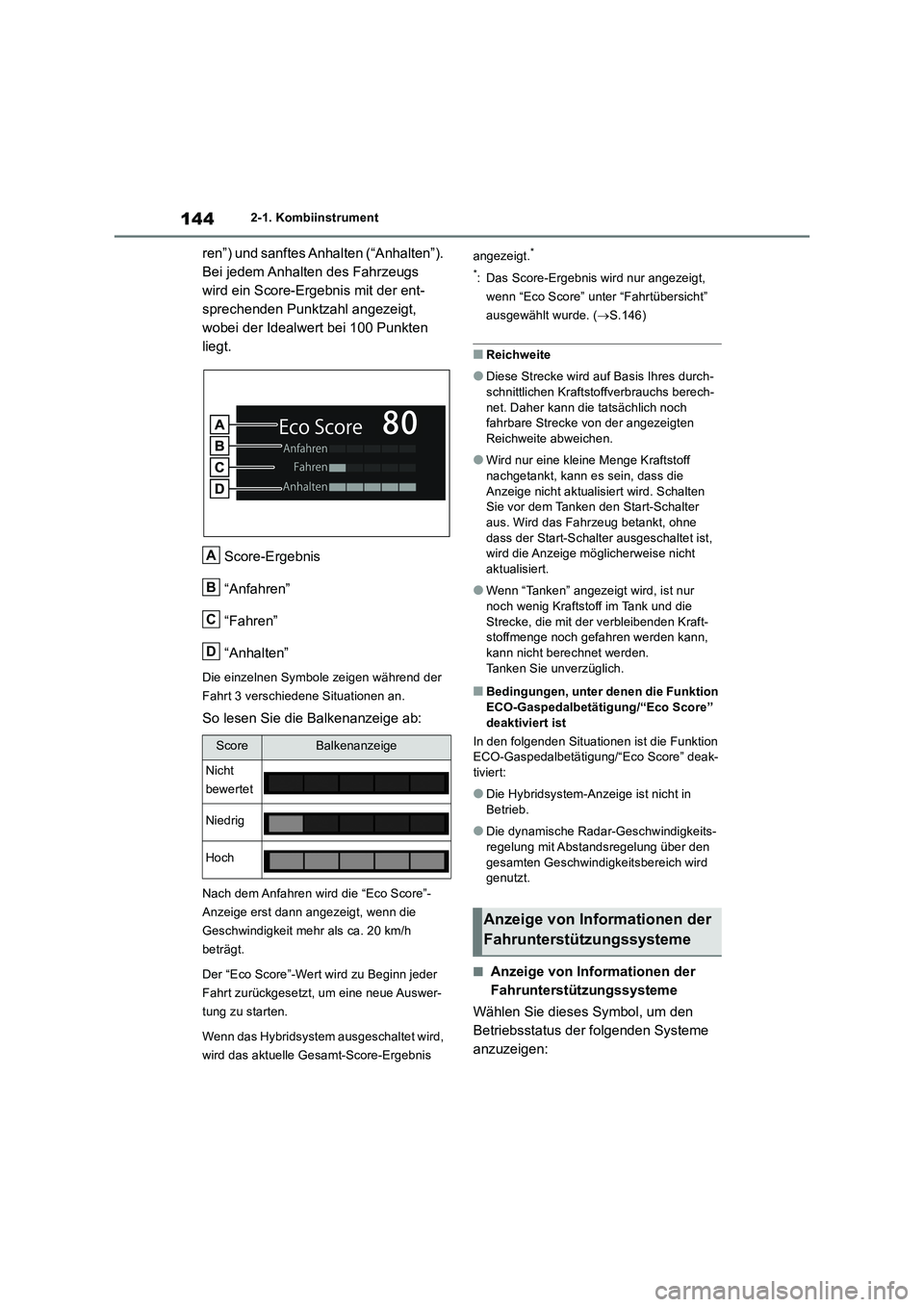

1442-1. Kombiinstrument
ren”) und sanftes Anhalten (“Anhalten”).
Bei jedem Anhalten des Fahrzeugs
wird ein Score-Ergebnis mit der ent-
sprechenden Punktzahl angezeigt,
wobei der Idealwert bei 100 Punkten
liegt.
Score-Ergebnis
“Anfahren”
“Fahren”
“Anhalten”
Die einzelnen Symbole zeigen während der
Fahrt 3 verschiedene Situationen an.
So lesen Sie die Balkenanzeige ab:
Nach dem Anfahren wird die “Eco Score”-
Anzeige erst dann angezeigt, wenn die
Geschwindigkeit mehr als ca. 20 km/h
beträgt.
Der “Eco Score”-Wert wird zu Beginn jeder
Fahrt zurückgesetzt, um eine neue Auswer-
tung zu starten.
Wenn das Hybridsystem ausgeschaltet wird,
wird das aktuelle Gesamt-Score-Ergebnis angezeigt.
*
*
: Das Score-Ergebnis wird nur angezeigt,
wenn “Eco Score” unter “Fahrtübersicht”
ausgewählt wurde. (S.146)
■Reichweite
●Diese Strecke wird auf Basis Ihres durch-
schnittlichen Kraftstoffverbrauchs berech-
net. Daher kann die tatsächlich noch
fahrbare Strecke von der angezeigten
Reichweite abweichen.
●Wird nur eine kleine Menge Kraftstoff
nachgetankt, kann es sein, dass die
Anzeige nicht aktualisiert wird. Schalten
Sie vor dem Tanken den Start-Schalter
aus. Wird das Fahrzeug betankt, ohne
dass der Start-Schalter ausgeschaltet ist,
wird die Anzeige möglicherweise nicht
aktualisiert.
●Wenn “Tanken” angezeigt wird, ist nur
noch wenig Kraftstoff im Tank und die
Strecke, die mit der verbleibenden Kraft-
stoffmenge noch gefahren werden kann,
kann nicht berechnet werden.
Tanken Sie unverzüglich.
■Bedingungen, unter denen die Funktion
ECO-Gaspedalbetätigung/“Eco Score”
deaktiviert ist
In den folgenden Situationen ist die Funktion
ECO-Gaspedalbetätigung/“Eco Score” deak-
tiviert:
●Die Hybridsystem-Anzeige ist nicht in
Betrieb.
●Die dynamische Radar-Geschwindigkeits-
regelung mit Abstandsregelung über den
gesamten Geschwindigkeitsbereich wird
genutzt.
■Anzeige von Informationen der
Fahrunterstützungssysteme
Wählen Sie dieses Symbol, um den
Betriebsstatus der folgenden Systeme
anzuzeigen:
ScoreBalkenanzeige
Nicht
bewertet
Niedrig
Hoch
A
B
C
D
Anzeige von Informationen der
Fahrunterstützungssysteme
