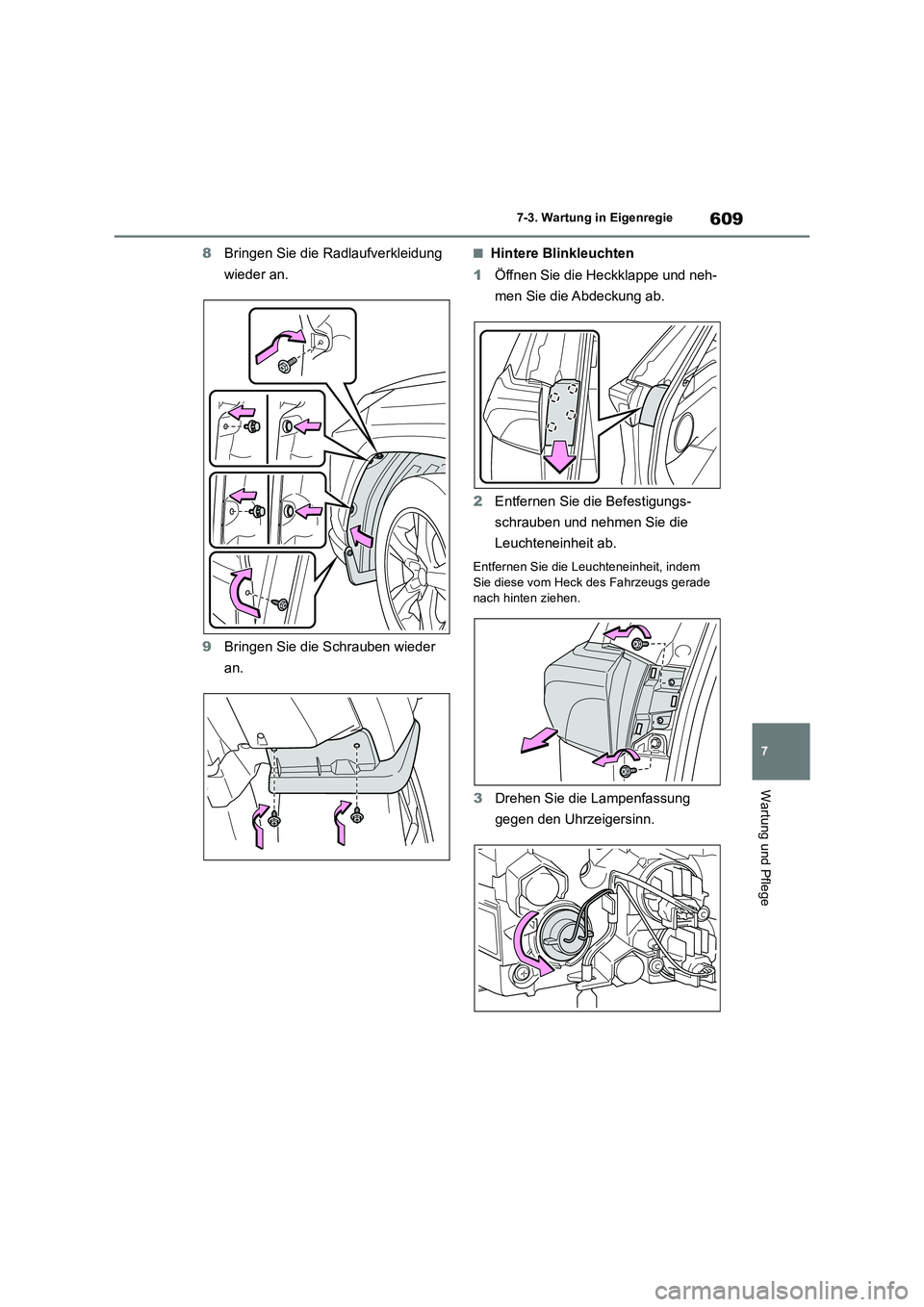

609
7 7-3. Wartung in Eigenregie
Wartung und Pflege
8Bringen Sie die Radlaufverkleidung
wieder an.
9Bringen Sie die Schrauben wieder
an.■Hintere Blinkleuchten
1Öffnen Sie die Heckklappe und neh-
men Sie die Abdeckung ab.
2Entfernen Sie die Befestigungs-
schrauben und nehmen Sie die
Leuchteneinheit ab.
Entfernen Sie die Leuchteneinheit, indem
Sie diese vom Heck des Fahrzeugs gerade
nach hinten ziehen.
3Drehen Sie die Lampenfassung
gegen den Uhrzeigersinn.

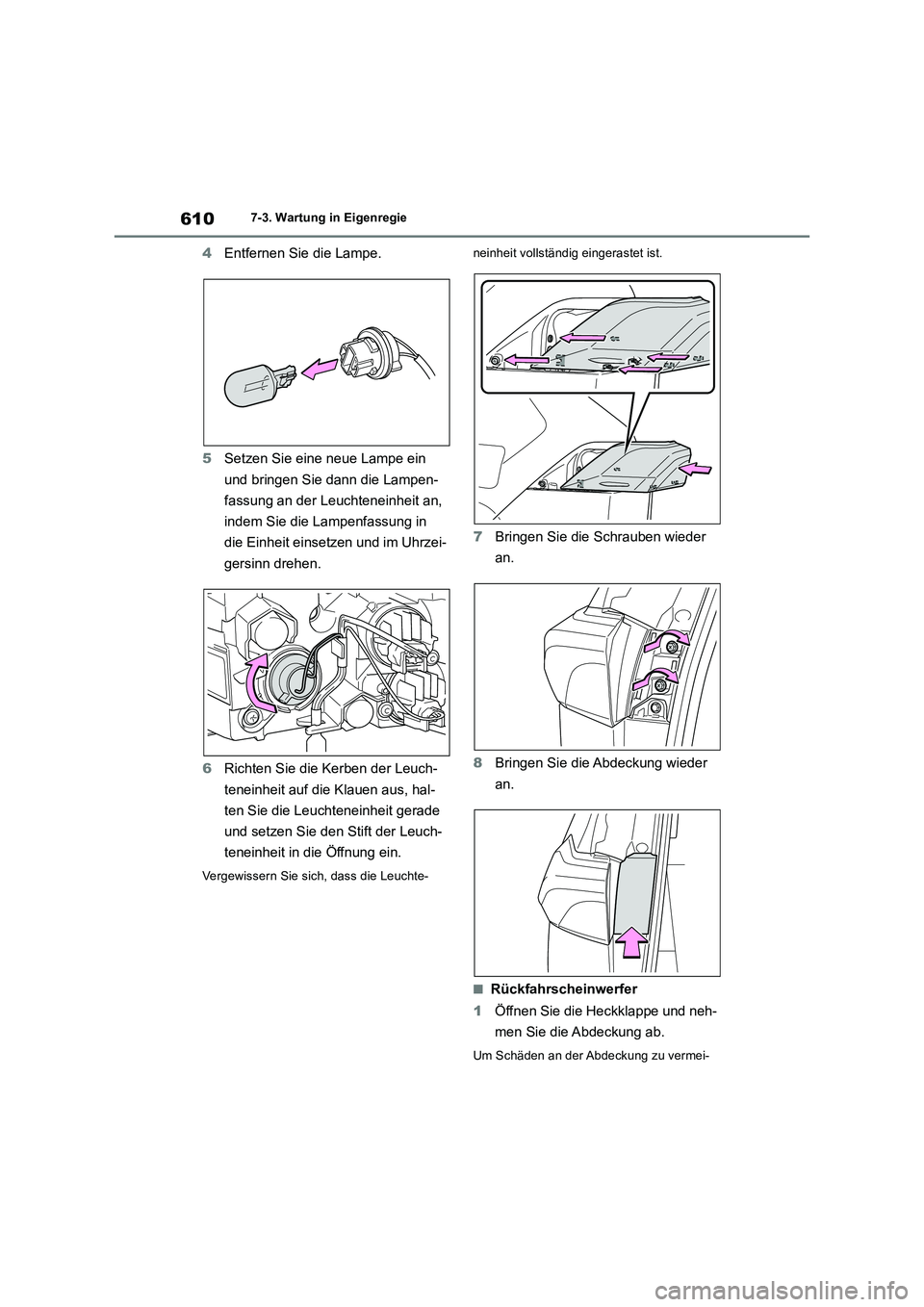

6107-3. Wartung in Eigenregie
4Entfernen Sie die Lampe.
5Setzen Sie eine neue Lampe ein
und bringen Sie dann die Lampen-
fassung an der Leuchteneinheit an,
indem Sie die Lampenfassung in
die Einheit einsetzen und im Uhrzei-
gersinn drehen.
6Richten Sie die Kerben der Leuch-
teneinheit auf die Klauen aus, hal-
ten Sie die Leuchteneinheit gerade
und setzen Sie den Stift der Leuch-
teneinheit in die Öffnung ein.
Vergewissern Sie sich, dass die Leuchte-neinheit vollständig eingerastet ist.
7Bringen Sie die Schrauben wieder
an.
8Bringen Sie die Abdeckung wieder
an.
■Rückfahrscheinwerfer
1Öffnen Sie die Heckklappe und neh-
men Sie die Abdeckung ab.
Um Schäden an der Abdeckung zu vermei-

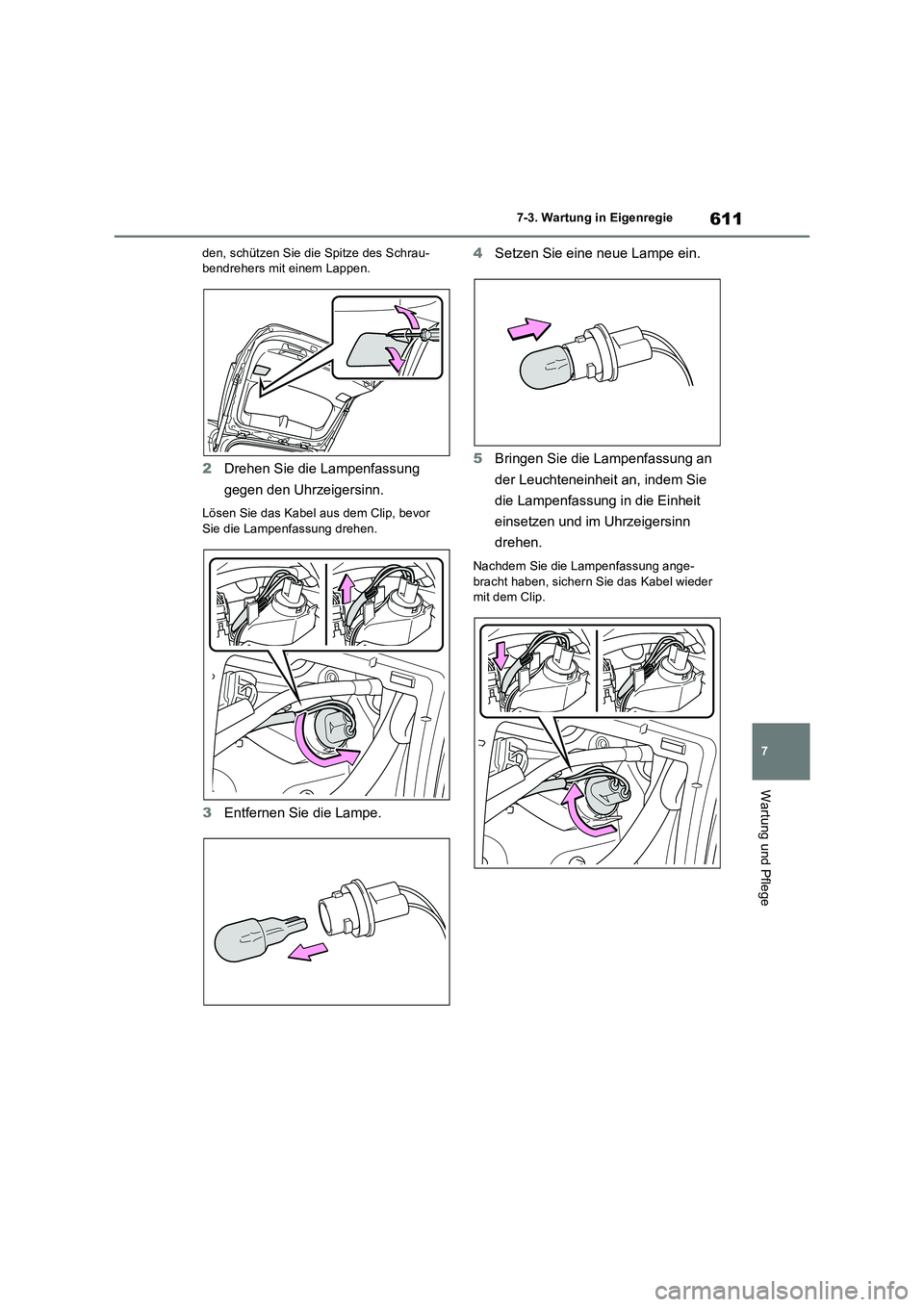

611
7 7-3. Wartung in Eigenregie
Wartung und Pflege
den, schützen Sie die Spitze des Schrau-
bendrehers mit einem Lappen.
2Drehen Sie die Lampenfassung
gegen den Uhrzeigersinn.
Lösen Sie das Kabel aus dem Clip, bevor
Sie die Lampenfassung drehen.
3Entfernen Sie die Lampe.4Setzen Sie eine neue Lampe ein.
5Bringen Sie die Lampenfassung an
der Leuchteneinheit an, indem Sie
die Lampenfassung in die Einheit
einsetzen und im Uhrzeigersinn
drehen.
Nachdem Sie die Lampenfassung ange-
bracht haben, sichern Sie das Kabel wieder
mit dem Clip.

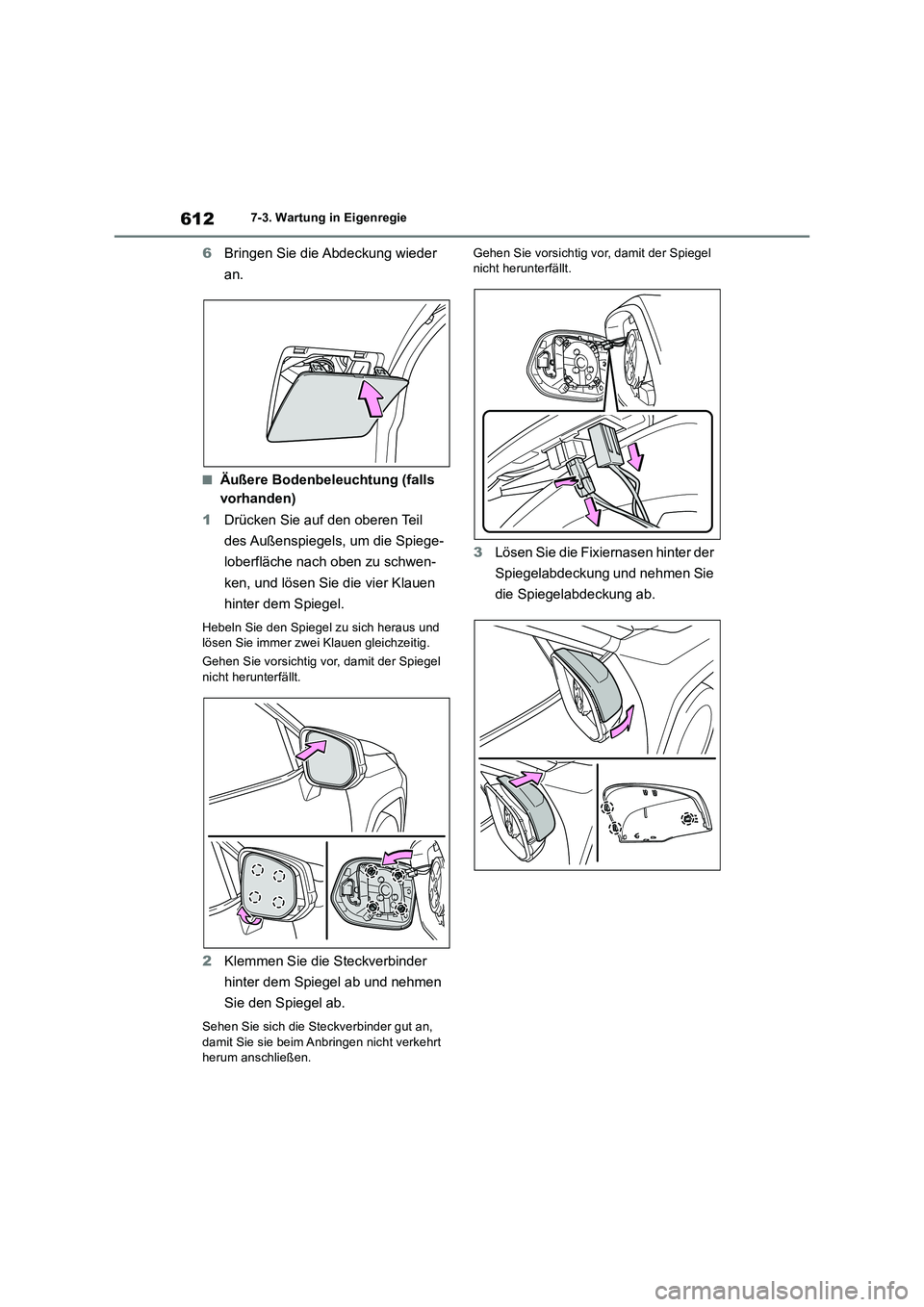

6127-3. Wartung in Eigenregie
6Bringen Sie die Abdeckung wieder
an.
■Äußere Bodenbeleuchtung (falls
vorhanden)
1Drücken Sie auf den oberen Teil
des Außenspiegels, um die Spiege-
loberfläche nach oben zu schwen-
ken, und lösen Sie die vier Klauen
hinter dem Spiegel.
Hebeln Sie den Spiegel zu sich heraus und
lösen Sie immer zwei Klauen gleichzeitig.
Gehen Sie vorsichtig vor, damit der Spiegel
nicht herunterfällt.
2Klemmen Sie die Steckverbinder
hinter dem Spiegel ab und nehmen
Sie den Spiegel ab.
Sehen Sie sich die Steckverbinder gut an,
damit Sie sie beim Anbringen nicht verkehrt
herum anschließen.Gehen Sie vorsichtig vor, damit der Spiegel
nicht herunterfällt.
3Lösen Sie die Fixiernasen hinter der
Spiegelabdeckung und nehmen Sie
die Spiegelabdeckung ab.

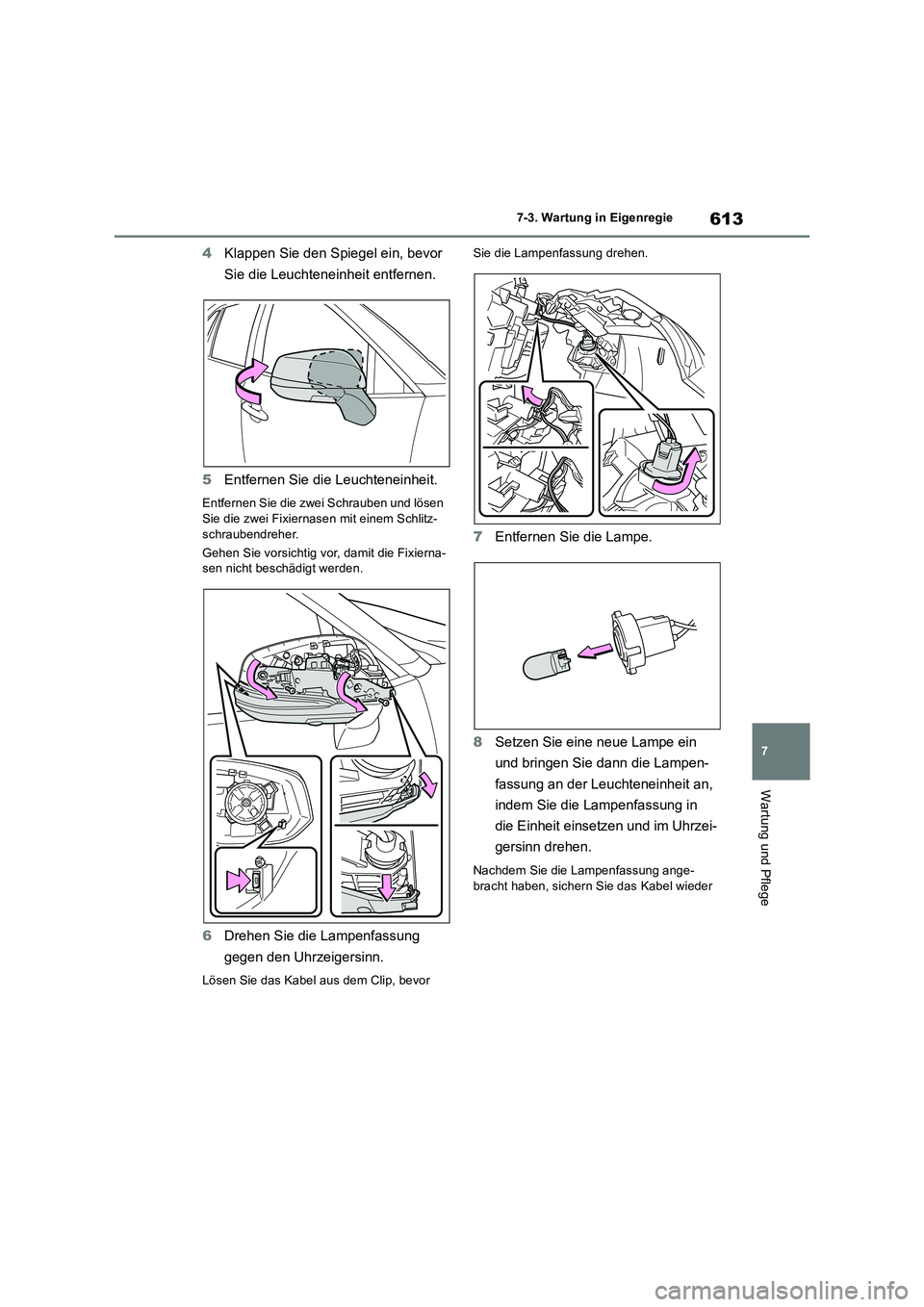

613
7 7-3. Wartung in Eigenregie
Wartung und Pflege
4Klappen Sie den Spiegel ein, bevor
Sie die Leuchteneinheit entfernen.
5Entfernen Sie die Leuchteneinheit.
Entfernen Sie die zwei Schrauben und lösen
Sie die zwei Fixiernasen mit einem Schlitz-
schraubendreher.
Gehen Sie vorsichtig vor, damit die Fixierna-
sen nicht beschädigt werden.
6Drehen Sie die Lampenfassung
gegen den Uhrzeigersinn.
Lösen Sie das Kabel aus dem Clip, bevor Sie die Lampenfassung drehen.
7Entfernen Sie die Lampe.
8Setzen Sie eine neue Lampe ein
und bringen Sie dann die Lampen-
fassung an der Leuchteneinheit an,
indem Sie die Lampenfassung in
die Einheit einsetzen und im Uhrzei-
gersinn drehen.
Nachdem Sie die Lampenfassung ange-
bracht haben, sichern Sie das Kabel wieder

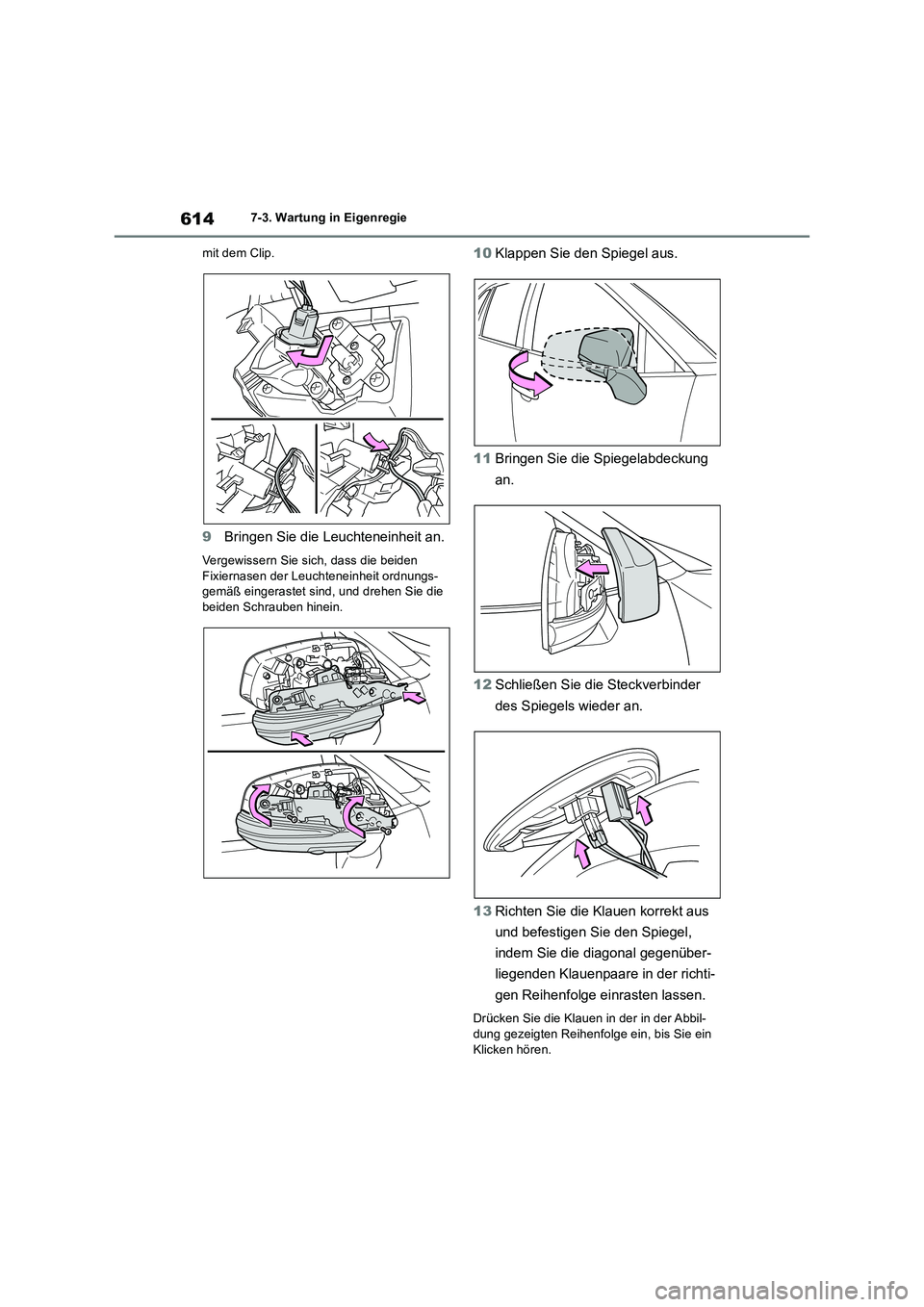

6147-3. Wartung in Eigenregie
mit dem Clip.
9Bringen Sie die Leuchteneinheit an.
Vergewissern Sie sich, dass die beiden
Fixiernasen der Leuchteneinheit ordnungs-
gemäß eingerastet sind, und drehen Sie die
beiden Schrauben hinein.
10Klappen Sie den Spiegel aus.
11Bringen Sie die Spiegelabdeckung
an.
12Schließen Sie die Steckverbinder
des Spiegels wieder an.
13Richten Sie die Klauen korrekt aus
und befestigen Sie den Spiegel,
indem Sie die diagonal gegenüber-
liegenden Klauenpaare in der richti-
gen Reihenfolge einrasten lassen.
Drücken Sie die Klauen in der in der Abbil-
dung gezeigten Reihenfolge ein, bis Sie ein
Klicken hören.

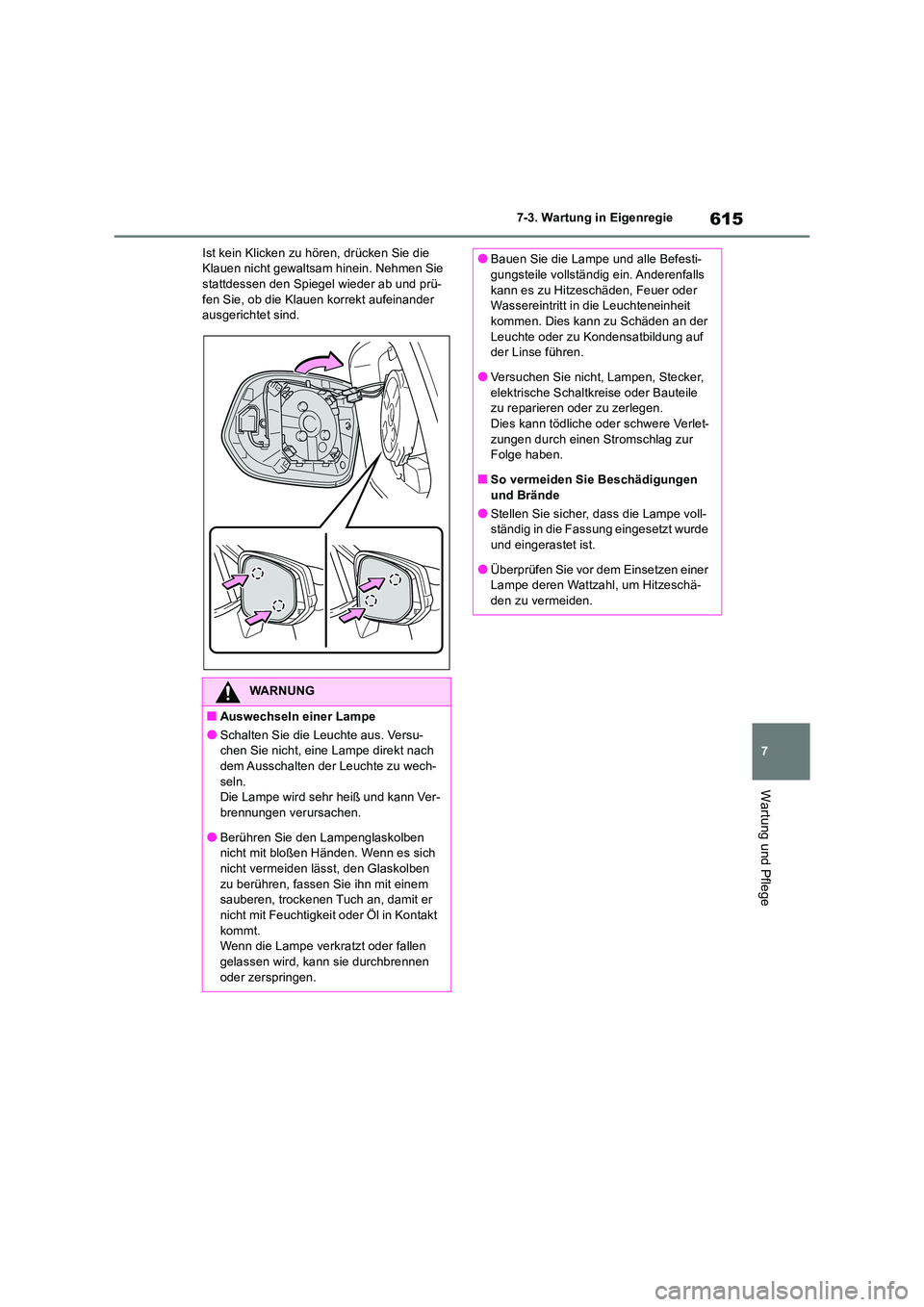

615
7
7-3. Wartung in Eigenregie
Wartung und Pflege
Ist kein Klicken zu hören, drücken Sie die Klauen nicht gewaltsam hinein. Nehmen Sie stattdessen den Spiegel wieder ab und prü-
fen Sie, ob die Klauen korrekt aufeinander ausgerichtet sind.
WARNUNG
■Auswechseln einer Lampe
●Schalten Sie die Leuchte aus. Versu-chen Sie nicht, eine Lampe direkt nach
dem Ausschalten der Leuchte zu wech- seln. Die Lampe wird sehr heiß und kann Ver-
brennungen verursachen.
●Berühren Sie den Lampenglaskolben nicht mit bloßen Händen. Wenn es sich
nicht vermeiden lässt, den Glaskolben zu berühren, fassen Sie ihn mit einem sauberen, trockenen Tuch an, damit er
nicht mit Feuchtigkeit oder Öl in Kontakt kommt. Wenn die Lampe verkratzt oder fallen
gelassen wird, kann sie durchbrennen oder zerspringen.
●Bauen Sie die Lampe und alle Befesti-gungsteile vollständig ein. Anderenfalls
kann es zu Hitzeschäden, Feuer oder Wassereintritt in die Leuchteneinheit kommen. Dies kann zu Schäden an der
Leuchte oder zu Kondensatbildung auf der Linse führen.
●Versuchen Sie nicht, Lampen, Stecker,
elektrische Schaltkreise oder Bauteile zu reparieren oder zu zerlegen.Dies kann tödliche oder schwere Verlet-
zungen durch einen Stromschlag zur Folge haben.
■So vermeiden Sie Beschädigungen
und Brände
●Stellen Sie sicher, dass die Lampe voll- ständig in die Fassung eingesetzt wurde und eingerastet ist.
●Überprüfen Sie vor dem Einsetzen einer Lampe deren Wattzahl, um Hitzeschä-den zu vermeiden.
