2018 TOYOTA RAV4 Betriebsanleitungen (in German)

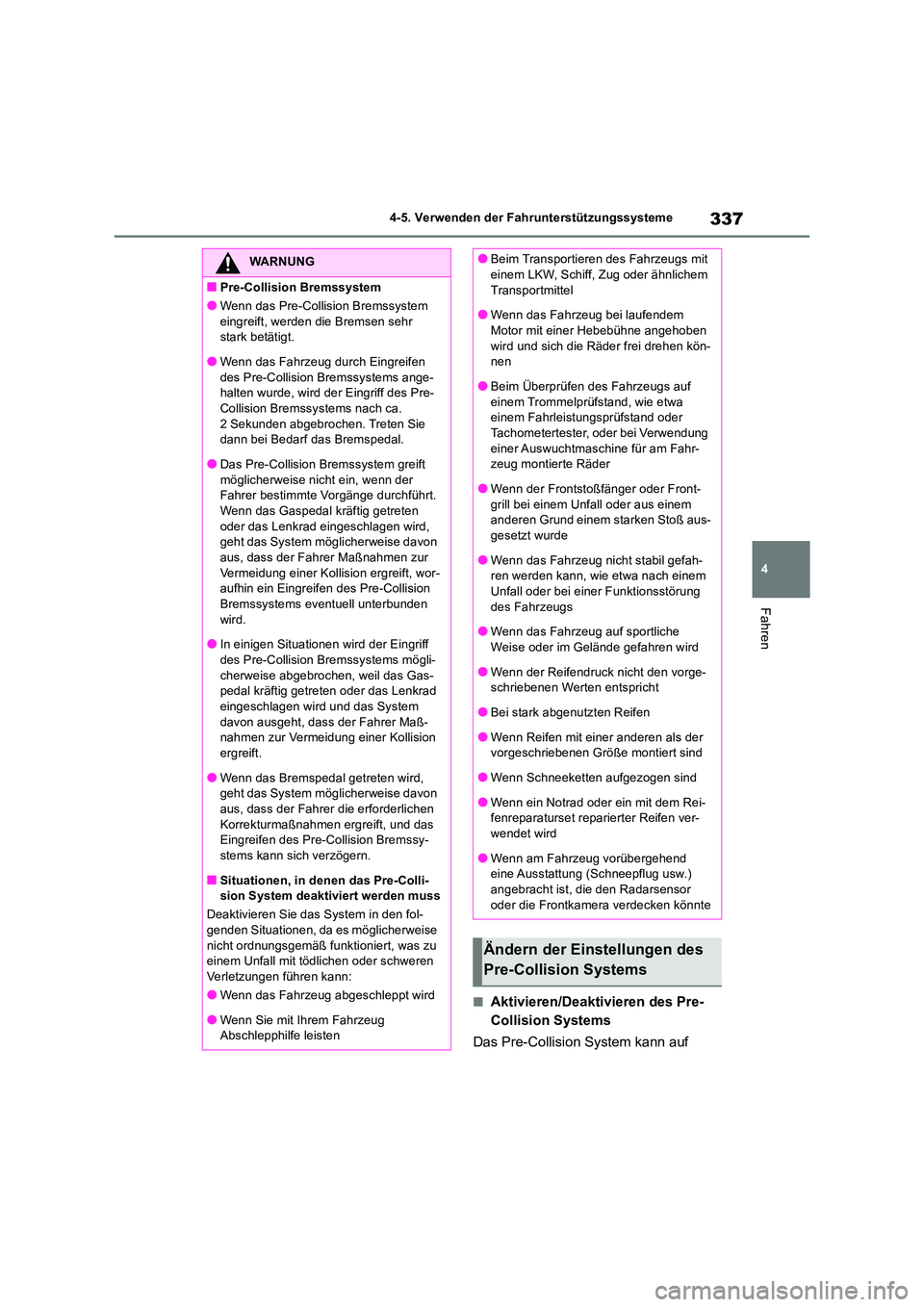

337
4
4-5. Verwenden der Fahrunterstützungssysteme
Fahren
■Aktivieren/Deaktivieren des Pre-
Collision Systems
Das Pre-Collision System kann auf
WARNUNG
■Pre-Collision Bremssystem
●Wenn das Pre-Collision Bremssystem
eingreift, werden die Bremsen sehr stark betätigt.
●Wenn das Fahrzeug durch Eingreifen
des Pre-Collision Bremssystems ange- halten wurde, wird der Eingriff des Pre-Collision Bremssystems nach ca.
2 Sekunden abgebrochen. Treten Sie dann bei Bedarf das Bremspedal.
●Das Pre-Collision Bremssystem greift
möglicherweise nicht ein, wenn der Fahrer bestimmte Vorgänge durchführt. Wenn das Gaspedal kräftig getreten
oder das Lenkrad eingeschlagen wird, geht das System möglicherweise davon aus, dass der Fahrer Maßnahmen zur
Vermeidung einer Kollision ergreift, wor- aufhin ein Eingreifen des Pre-Collision Bremssystems eventuell unterbunden
wird.
●In einigen Situationen wird der Eingriff des Pre-Collision Bremssystems mögli-
cherweise abgebrochen, weil das Gas- pedal kräftig getreten oder das Lenkrad eingeschlagen wird und das System
davon ausgeht, dass der Fahrer Maß- nahmen zur Vermeidung einer Kollision
ergreift.
●Wenn das Bremspedal getreten wird, geht das System möglicherweise davon
aus, dass der Fahrer die erforderlichen Korrekturmaßnahmen ergreift, und das Eingreifen des Pre-Collision Bremssy-
stems kann sich verzögern.
■Situationen, in denen das Pre-Colli- sion System deaktiviert werden muss
Deaktivieren Sie das System in den fol-
genden Situationen, da es möglicherweise nicht ordnungsgemäß funktioniert, was zu einem Unfall mit tödlichen oder schweren
Verletzungen führen kann:
●Wenn das Fahrzeug abgeschleppt wird
●Wenn Sie mit Ihrem Fahrzeug Abschlepphilfe leisten
●Beim Transportieren des Fahrzeugs mit einem LKW, Schiff, Zug oder ähnlichem
Transportmittel
●Wenn das Fahrzeug bei laufendem Motor mit einer Hebebühne angehoben
wird und sich die Räder frei drehen kön- nen
●Beim Überprüfen des Fahrzeugs auf
einem Trommelprüfstand, wie etwa einem Fahrleistungsprüfstand oder Tachometertester, oder bei Verwendung
einer Auswuchtmaschine für am Fahr- zeug montierte Räder
●Wenn der Frontstoßfänger oder Front-
grill bei einem Unfall oder aus einem anderen Grund einem starken Stoß aus-gesetzt wurde
●Wenn das Fahrzeug nicht stabil gefah-ren werden kann, wie etwa nach einem Unfall oder bei einer Funktionsstörung
des Fahrzeugs
●Wenn das Fahrzeug auf sportliche Weise oder im Gelände gefahren wird
●Wenn der Reifendruck nicht den vorge-schriebenen Werten entspricht
●Bei stark abgenutzten Reifen
●Wenn Reifen mit einer anderen als der vorgeschriebenen Größe montiert sind
●Wenn Schneeketten aufgezogen sind
●Wenn ein Notrad oder ein mit dem Rei-fenreparaturset reparierter Reifen ver-wendet wird
●Wenn am Fahrzeug vorübergehend eine Ausstattung (Schneepflug usw.) angebracht ist, die den Radarsensor
oder die Frontkamera verdecken könnte
Ändern der Einstellungen des
Pre-Collision Systems

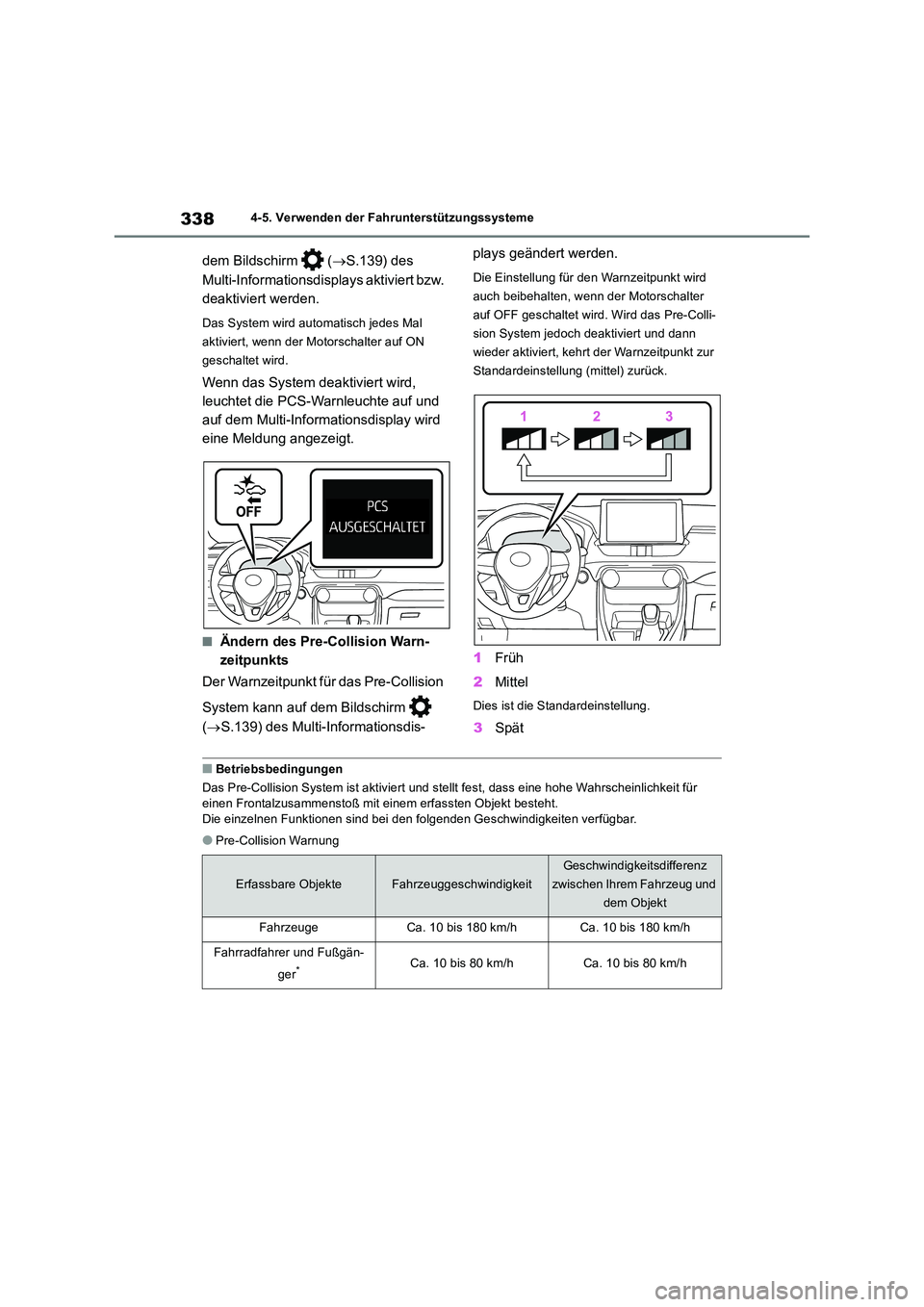

3384-5. Verwenden der Fahrunterstützungssysteme
dem Bildschirm (S.139) des
Multi-Informationsdisplays aktiviert bzw.
deaktiviert werden.
Das System wird automatisch jedes Mal
aktiviert, wenn der Motorschalter auf ON
geschaltet wird.
Wenn das System deaktiviert wird,
leuchtet die PCS-Warnleuchte auf und
auf dem Multi-Informationsdisplay wird
eine Meldung angezeigt.
■Ändern des Pre-Collision Warn-
zeitpunkts
Der Warnzeitpunkt für das Pre-Collision
System kann auf dem Bildschirm
( S.139) des Multi-Informationsdis-
plays geändert werden.
Die Einstellung für den Warnzeitpunkt wird
auch beibehalten, wenn der Motorschalter
auf OFF geschaltet wird. Wird das Pre-Colli-
sion System jedoch deaktiviert und dann
wieder aktiviert, kehrt der Warnzeitpunkt zur
Standardeinstellung (mittel) zurück.
1 Früh
2 Mittel
Dies ist die Standardeinstellung.
3Spät
■Betriebsbedingungen
Das Pre-Collision System ist aktiviert und stel lt fest, dass eine hohe Wahrscheinlichkeit für
einen Frontalzusammenstoß mit einem erfassten Objekt besteht. Die einzelnen Funktionen sind bei den folgenden Geschwindigkeiten verfügbar.
●Pre-Collision Warnung
Erfassbare ObjekteFahrzeuggeschwindigkeit
Geschwindigkeitsdifferenz
zwischen Ihrem Fahrzeug und
dem Objekt
FahrzeugeCa. 10 bis 180 km/hCa. 10 bis 180 km/h
Fahrradfahrer und Fußgän-
ger*Ca. 10 bis 80 km/hCa. 10 bis 80 km/h

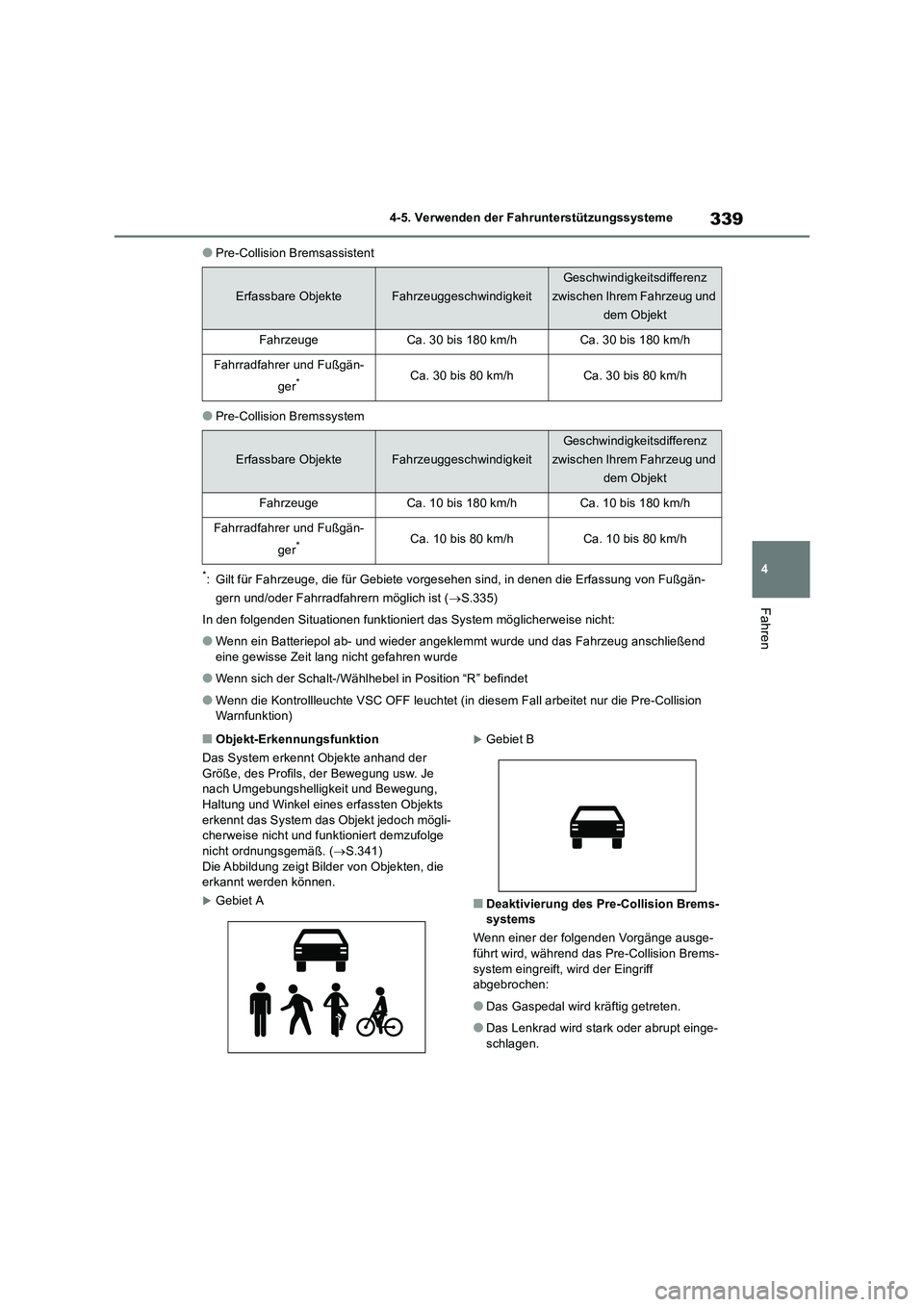

339
4 4-5. Verwenden der Fahrunterstützungssysteme
Fahren
●Pre-Collision Bremsassistent
●Pre-Collision Bremssystem
*: Gilt für Fahrzeuge, die für Gebiete vorgesehen sind, in denen die Erfassung von Fußgän-
gern und/oder Fahrradfahrern möglich ist (S.335)
In den folgenden Situationen funktioniert das System möglicherweise nicht:
●Wenn ein Batteriepol ab- und wieder angeklemmt wurde und das Fahrzeug anschließend
eine gewisse Zeit lang nicht gefahren wurde
●Wenn sich der Schalt-/Wählhebel in Position “R” befindet
●Wenn die Kontrollleuchte VSC OFF leuchtet (in diesem Fall arbeitet nur die Pre-Collision
Warnfunktion)
■Objekt-Erkennungsfunktion
Das System erkennt Objekte anhand der
Größe, des Profils, der Bewegung usw. Je
nach Umgebungshelligkeit und Bewegung,
Haltung und Winkel eines erfassten Objekts
erkennt das System das Objekt jedoch mögli-
cherweise nicht und funktioniert demzufolge
nicht ordnungsgemäß. (S.341)
Die Abbildung zeigt Bilder von Objekten, die
erkannt werden können.
Gebiet A
Gebiet B
■Deaktivierung des Pre-Collision Brems-
systems
Wenn einer der folgenden Vorgänge ausge-
führt wird, während das Pre-Collision Brems-
system eingreift, wird der Eingriff
abgebrochen:
●Das Gaspedal wird kräftig getreten.
●Das Lenkrad wird stark oder abrupt einge-
schlagen.
Erfassbare ObjekteFahrzeuggeschwindigkeit
Geschwindigkeitsdifferenz
zwischen Ihrem Fahrzeug und
dem Objekt
FahrzeugeCa. 30 bis 180 km/hCa. 30 bis 180 km/h
Fahrradfahrer und Fußgän-
ger
*Ca. 30 bis 80 km/hCa. 30 bis 80 km/h
Erfassbare ObjekteFahrzeuggeschwindigkeit
Geschwindigkeitsdifferenz
zwischen Ihrem Fahrzeug und
dem Objekt
FahrzeugeCa. 10 bis 180 km/hCa. 10 bis 180 km/h
Fahrradfahrer und Fußgän-
ger
*Ca. 10 bis 80 km/hCa. 10 bis 80 km/h

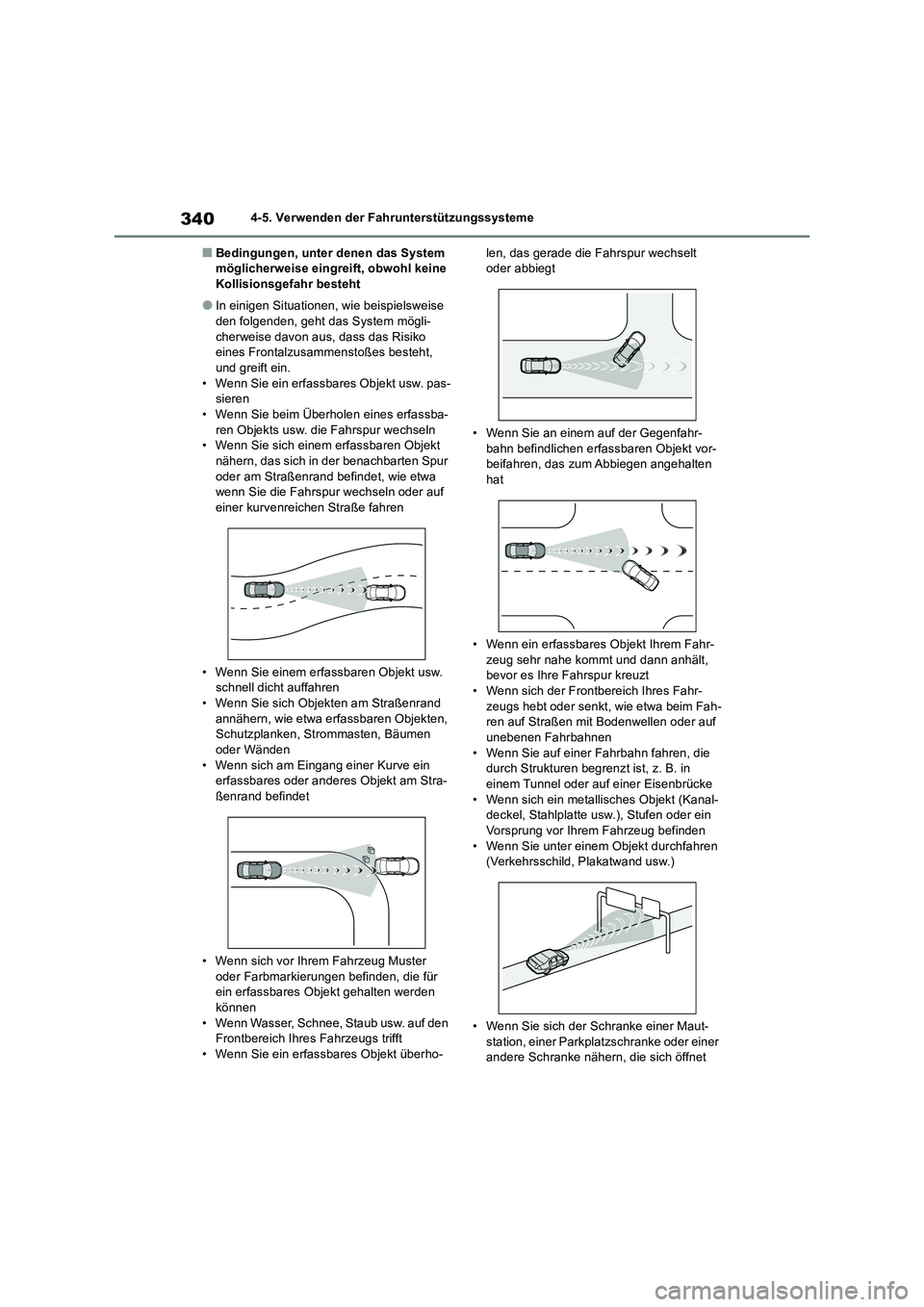

3404-5. Verwenden der Fahrunterstützungssysteme
■Bedingungen, unter denen das System möglicherweise eingreift, obwohl keine Kollisionsgefahr besteht
●In einigen Situationen, wie beispielsweise den folgenden, geht das System mögli-
cherweise davon aus, dass das Risiko eines Frontalzusammenstoßes besteht, und greift ein.
• Wenn Sie ein erfassbares Objekt usw. pas- sieren• Wenn Sie beim Überholen eines erfassba-
ren Objekts usw. die Fahrspur wechseln • Wenn Sie sich einem erfassbaren Objekt nähern, das sich in der benachbarten Spur
oder am Straßenrand befindet, wie etwa wenn Sie die Fahrspur wechseln oder auf einer kurvenreichen Straße fahren
• Wenn Sie einem erfassbaren Objekt usw. schnell dicht auffahren
• Wenn Sie sich Objekten am Straßenrand annähern, wie etwa erfassbaren Objekten, Schutzplanken, Strommasten, Bäumen
oder Wänden • Wenn sich am Eingang einer Kurve ein erfassbares oder anderes Objekt am Stra-
ßenrand befindet
• Wenn sich vor Ihrem Fahrzeug Muster
oder Farbmarkierungen befinden, die für ein erfassbares Objekt gehalten werden können
• Wenn Wasser, Schnee, Staub usw. auf den Frontbereich Ihres Fahrzeugs trifft• Wenn Sie ein erfassbares Objekt überho-
len, das gerade die Fahrspur wechselt oder abbiegt
• Wenn Sie an einem auf der Gegenfahr- bahn befindlichen erfassbaren Objekt vor-beifahren, das zum Abbiegen angehalten
hat
• Wenn ein erfassbares Objekt Ihrem Fahr-
zeug sehr nahe kommt und dann anhält, bevor es Ihre Fahrspur kreuzt• Wenn sich der Frontbereich Ihres Fahr-
zeugs hebt oder senkt, wie etwa beim Fah- ren auf Straßen mit Bodenwellen oder auf unebenen Fahrbahnen
• Wenn Sie auf einer Fahrbahn fahren, die durch Strukturen begrenzt ist, z. B. in einem Tunnel oder auf einer Eisenbrücke
• Wenn sich ein metallisches Objekt (Kanal- deckel, Stahlplatte usw.), Stufen oder ein Vorsprung vor Ihrem Fahrzeug befinden
• Wenn Sie unter einem Objekt durchfahren (Verkehrsschild, Plakatwand usw.)
• Wenn Sie sich der Schranke einer Maut- station, einer Parkplatzschranke oder einer andere Schranke nähern, die sich öffnet

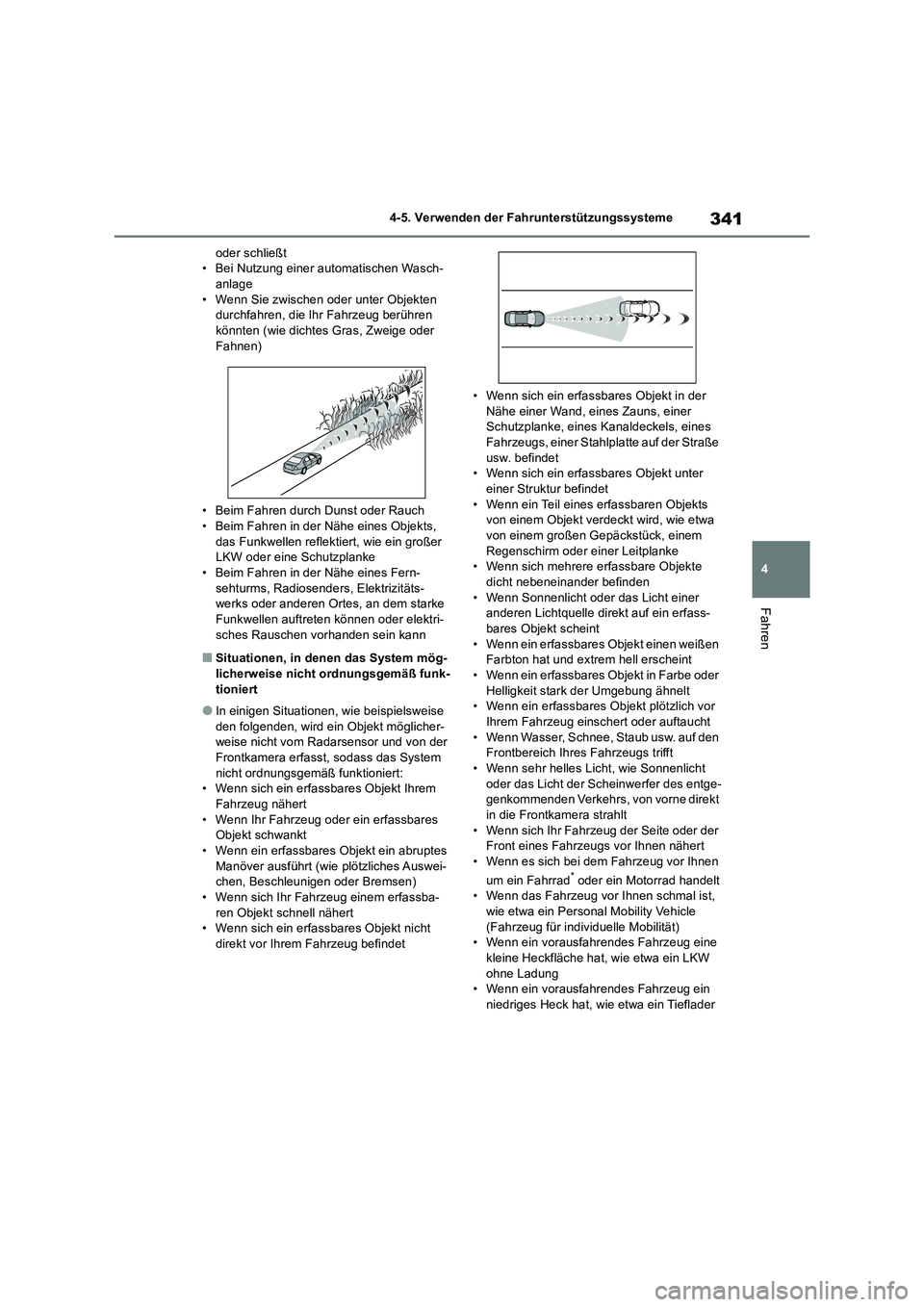

341
4 4-5. Verwenden der Fahrunterstützungssysteme
Fahren
oder schließt
• Bei Nutzung einer automatischen Wasch-
anlage
• Wenn Sie zwischen oder unter Objekten
durchfahren, die Ihr Fahrzeug berühren
könnten (wie dichtes Gras, Zweige oder
Fahnen)
• Beim Fahren durch Dunst oder Rauch
• Beim Fahren in der Nähe eines Objekts,
das Funkwellen reflektiert, wie ein großer
LKW oder eine Schutzplanke
• Beim Fahren in der Nähe eines Fern-
sehturms, Radiosenders, Elektrizitäts-
werks oder anderen Ortes, an dem starke
Funkwellen auftreten können oder elektri-
sches Rauschen vorhanden sein kann
■Situationen, in denen das System mög-
licherweise nicht ordnungsgemäß funk-
tioniert
●In einigen Situationen, wie beispielsweise
den folgenden, wird ein Objekt möglicher-
weise nicht vom Radarsensor und von der
Frontkamera erfasst, sodass das System
nicht ordnungsgemäß funktioniert:
• Wenn sich ein erfassbares Objekt Ihrem
Fahrzeug nähert
• Wenn Ihr Fahrzeug oder ein erfassbares
Objekt schwankt
• Wenn ein erfassbares Objekt ein abruptes
Manöver ausführt (wie plötzliches Auswei-
chen, Beschleunigen oder Bremsen)
• Wenn sich Ihr Fahrzeug einem erfassba-
ren Objekt schnell nähert
• Wenn sich ein erfassbares Objekt nicht
direkt vor Ihrem Fahrzeug befindet• Wenn sich ein erfassbares Objekt in der
Nähe einer Wand, eines Zauns, einer
Schutzplanke, eines Kanaldeckels, eines
Fahrzeugs, einer Stahlplatte auf der Straße
usw. befindet
• Wenn sich ein erfassbares Objekt unter
einer Struktur befindet
• Wenn ein Teil eines erfassbaren Objekts
von einem Objekt verdeckt wird, wie etwa
von einem großen Gepäckstück, einem
Regenschirm oder einer Leitplanke
• Wenn sich mehrere erfassbare Objekte
dicht nebeneinander befinden
• Wenn Sonnenlicht oder das Licht einer
anderen Lichtquelle direkt auf ein erfass-
bares Objekt scheint
• Wenn ein erfassbares Objekt einen weißen
Farbton hat und extrem hell erscheint
• Wenn ein erfassbares Objekt in Farbe oder
Helligkeit stark der Umgebung ähnelt
• Wenn ein erfassbares Objekt plötzlich vor
Ihrem Fahrzeug einschert oder auftaucht
• Wenn Wasser, Schnee, Staub usw. auf den
Frontbereich Ihres Fahrzeugs trifft
• Wenn sehr helles Licht, wie Sonnenlicht
oder das Licht der Scheinwerfer des entge-
genkommenden Verkehrs, von vorne direkt
in die Frontkamera strahlt
• Wenn sich Ihr Fahrzeug der Seite oder der
Front eines Fahrzeugs vor Ihnen nähert
• Wenn es sich bei dem Fahrzeug vor Ihnen
um ein Fahrrad
* oder ein Motorrad handelt
• Wenn das Fahrzeug vor Ihnen schmal ist,
wie etwa ein Personal Mobility Vehicle
(Fahrzeug für individuelle Mobilität)
• Wenn ein vorausfahrendes Fahrzeug eine
kleine Heckfläche hat, wie etwa ein LKW
ohne Ladung
• Wenn ein vorausfahrendes Fahrzeug ein
niedriges Heck hat, wie etwa ein Tieflader

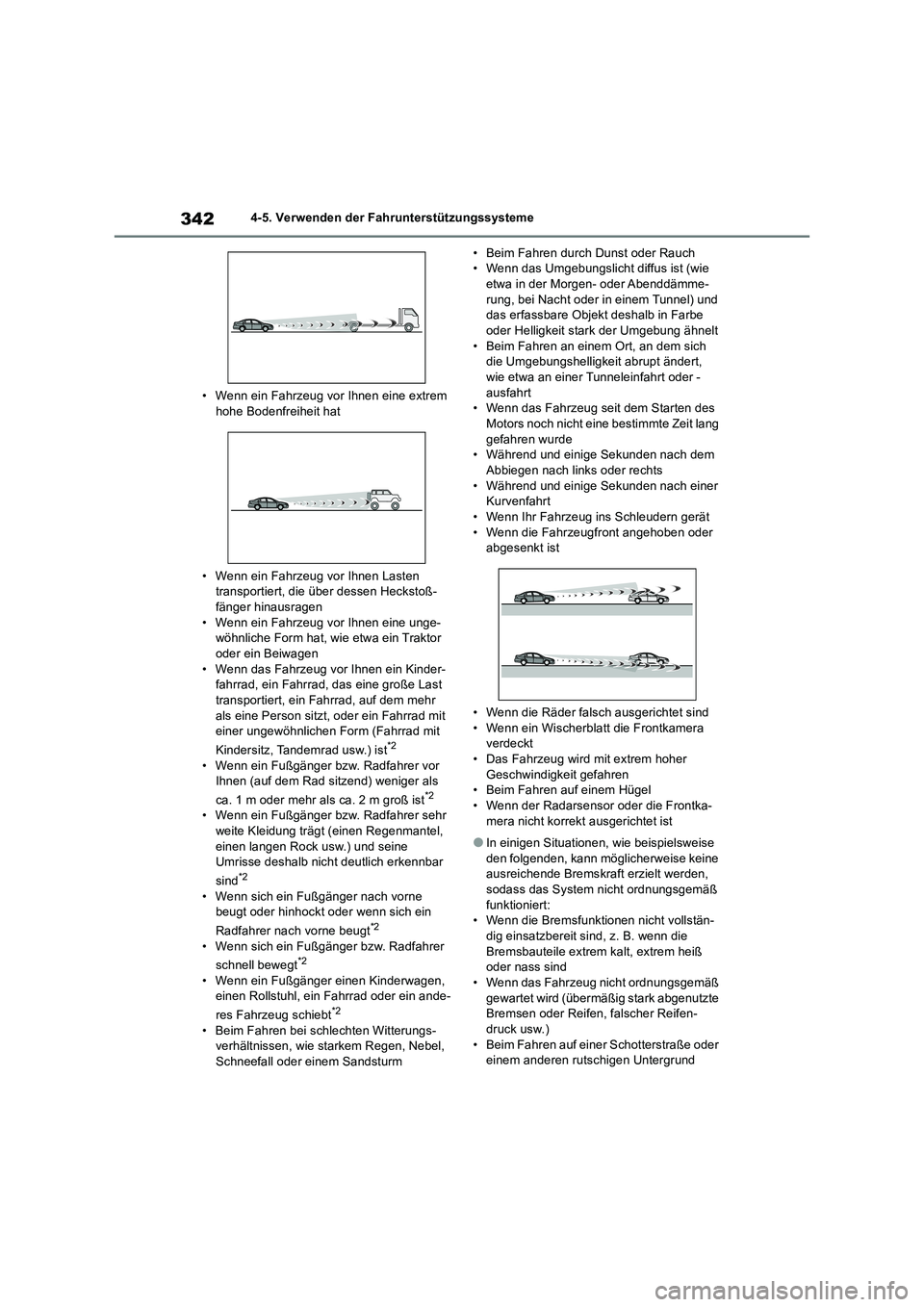

3424-5. Verwenden der Fahrunterstützungssysteme
• Wenn ein Fahrzeug vor Ihnen eine extrem
hohe Bodenfreiheit hat
• Wenn ein Fahrzeug vor Ihnen Lasten
transportiert, die über dessen Heckstoß-
fänger hinausragen
• Wenn ein Fahrzeug vor Ihnen eine unge-
wöhnliche Form hat, wie etwa ein Traktor
oder ein Beiwagen
• Wenn das Fahrzeug vor Ihnen ein Kinder-
fahrrad, ein Fahrrad, das eine große Last
transportiert, ein Fahrrad, auf dem mehr
als eine Person sitzt, oder ein Fahrrad mit
einer ungewöhnlichen Form (Fahrrad mit
Kindersitz, Tandemrad usw.) ist
*2
• Wenn ein Fußgänger bzw. Radfahrer vor
Ihnen (auf dem Rad sitzend) weniger als
ca. 1 m oder mehr als ca. 2 m groß ist
*2
• Wenn ein Fußgänger bzw. Radfahrer sehr
weite Kleidung trägt (einen Regenmantel,
einen langen Rock usw.) und seine
Umrisse deshalb nicht deutlich erkennbar
sind
*2
• Wenn sich ein Fußgänger nach vorne
beugt oder hinhockt oder wenn sich ein
Radfahrer nach vorne beugt
*2
• Wenn sich ein Fußgänger bzw. Radfahrer
schnell bewegt*2
• Wenn ein Fußgänger einen Kinderwagen,
einen Rollstuhl, ein Fahrrad oder ein ande-
res Fahrzeug schiebt
*2
• Beim Fahren bei schlechten Witterungs-
verhältnissen, wie starkem Regen, Nebel,
Schneefall oder einem Sandsturm• Beim Fahren durch Dunst oder Rauch
• Wenn das Umgebungslicht diffus ist (wie
etwa in der Morgen- oder Abenddämme-
rung, bei Nacht oder in einem Tunnel) und
das erfassbare Objekt deshalb in Farbe
oder Helligkeit stark der Umgebung ähnelt
• Beim Fahren an einem Ort, an dem sich
die Umgebungshelligkeit abrupt ändert,
wie etwa an einer Tunneleinfahrt oder -
ausfahrt
• Wenn das Fahrzeug seit dem Starten des
Motors noch nicht eine bestimmte Zeit lang
gefahren wurde
• Während und einige Sekunden nach dem
Abbiegen nach links oder rechts
• Während und einige Sekunden nach einer
Kurvenfahrt
• Wenn Ihr Fahrzeug ins Schleudern gerät
• Wenn die Fahrzeugfront angehoben oder
abgesenkt ist
• Wenn die Räder falsch ausgerichtet sind
• Wenn ein Wischerblatt die Frontkamera
verdeckt
• Das Fahrzeug wird mit extrem hoher
Geschwindigkeit gefahren
• Beim Fahren auf einem Hügel
• Wenn der Radarsensor oder die Frontka-
mera nicht korrekt ausgerichtet ist
●In einigen Situationen, wie beispielsweise
den folgenden, kann möglicherweise keine
ausreichende Bremskraft erzielt werden,
sodass das System nicht ordnungsgemäß
funktioniert:
• Wenn die Bremsfunktionen nicht vollstän-
dig einsatzbereit sind, z. B. wenn die
Bremsbauteile extrem kalt, extrem heiß
oder nass sind
• Wenn das Fahrzeug nicht ordnungsgemäß
gewartet wird (übermäßig stark abgenutzte
Bremsen oder Reifen, falscher Reifen-
druck usw.)
• Beim Fahren auf einer Schotterstraße oder
einem anderen rutschigen Untergrund

343

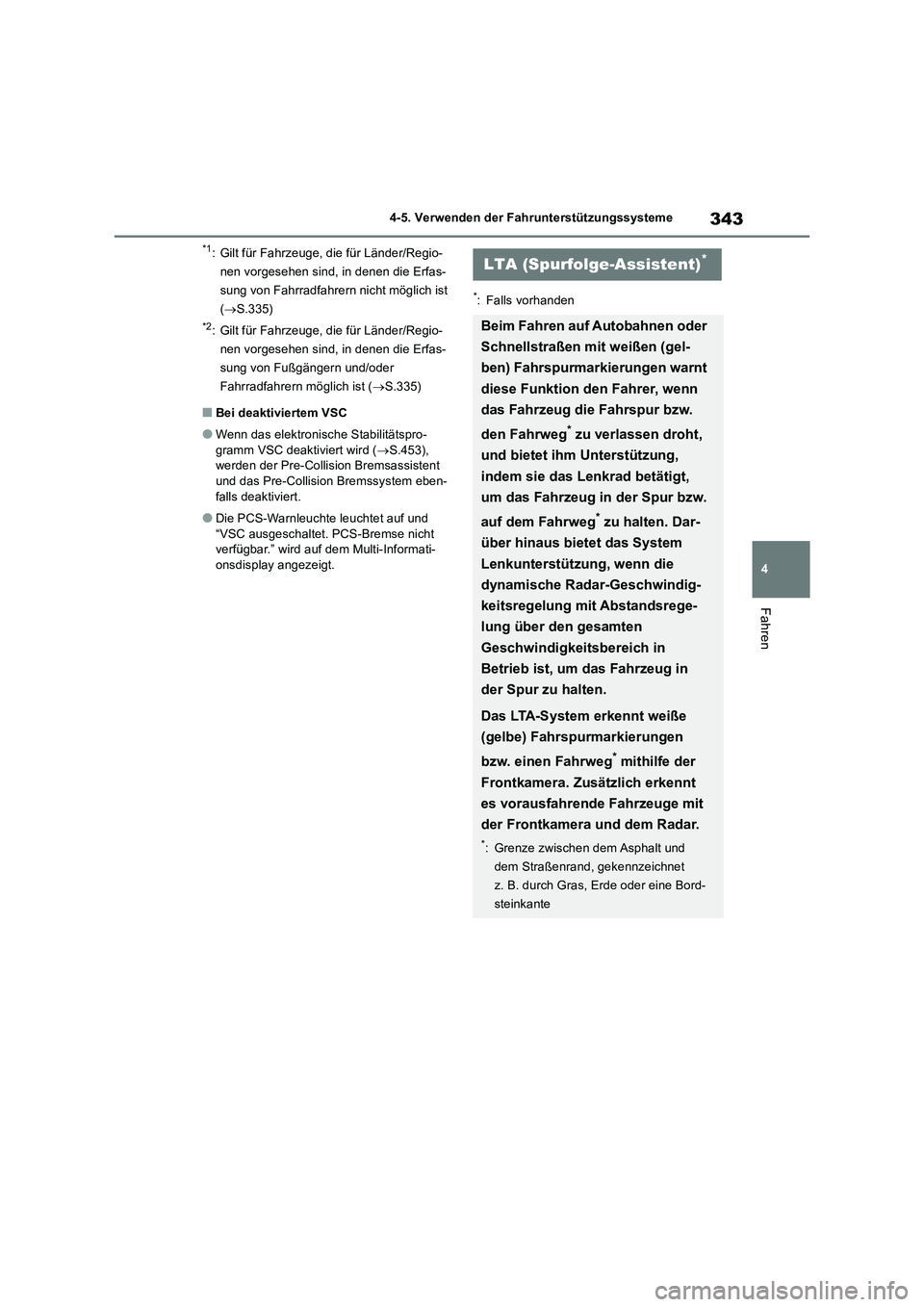

4 4-5. Verwenden der Fahrunterstützungssysteme
Fahren
*1: Gilt für Fahrzeuge, die für Länder/Regio-
nen vorgesehen sind, in denen die Erfas-
sung von Fahrradfahrern nicht möglich ist
(S.335)
*2: Gilt für Fahrzeuge, die für Länder/Regio-
nen vorgesehen sind, in denen die Erfas-
sung von Fußgängern und/oder
Fahrradfahrern möglich ist (S.335)
■Bei deaktiviertem VSC
●Wenn das elektronische Stabilitätspro-
gramm VSC deaktiviert wird (S.453),
werden der Pre-Collision Bremsassistent
und das Pre-Collision Bremssystem eben-
falls deaktiviert.
●Die PCS-Warnleuchte leuchtet auf und
“VSC ausgeschaltet. PCS-Bremse nicht
verfügbar.” wird auf dem Multi-Informati-
onsdisplay angezeigt.
*: Falls vorhanden
LTA (Spurfolge-Assistent)*
Beim Fahren auf Autobahnen oder
Schnellstraßen mit weißen (gel-
ben) Fahrspurmarkierungen warnt
diese Funktion den Fahrer, wenn
das Fahrzeug die Fahrspur bzw.
den Fahrweg
* zu verlassen droht,
und bietet ihm Unterstützung,
indem sie das Lenkrad betätigt,
um das Fahrzeug in der Spur bzw.
auf dem Fahrweg
* zu halten. Dar-
über hinaus bietet das System
Lenkunterstützung, wenn die
dynamische Radar-Geschwindig-
keitsregelung mit Abstandsrege-
lung über den gesamten
Geschwindigkeitsbereich in
Betrieb ist, um das Fahrzeug in
der Spur zu halten.
Das LTA-System erkennt weiße
(gelbe) Fahrspurmarkierungen
bzw. einen Fahrweg
* mithilfe der
Frontkamera. Zusätzlich erkennt
es vorausfahrende Fahrzeuge mit
der Frontkamera und dem Radar.
*: Grenze zwischen dem Asphalt und
dem Straßenrand, gekennzeichnet
z. B. durch Gras, Erde oder eine Bord-
steinkante

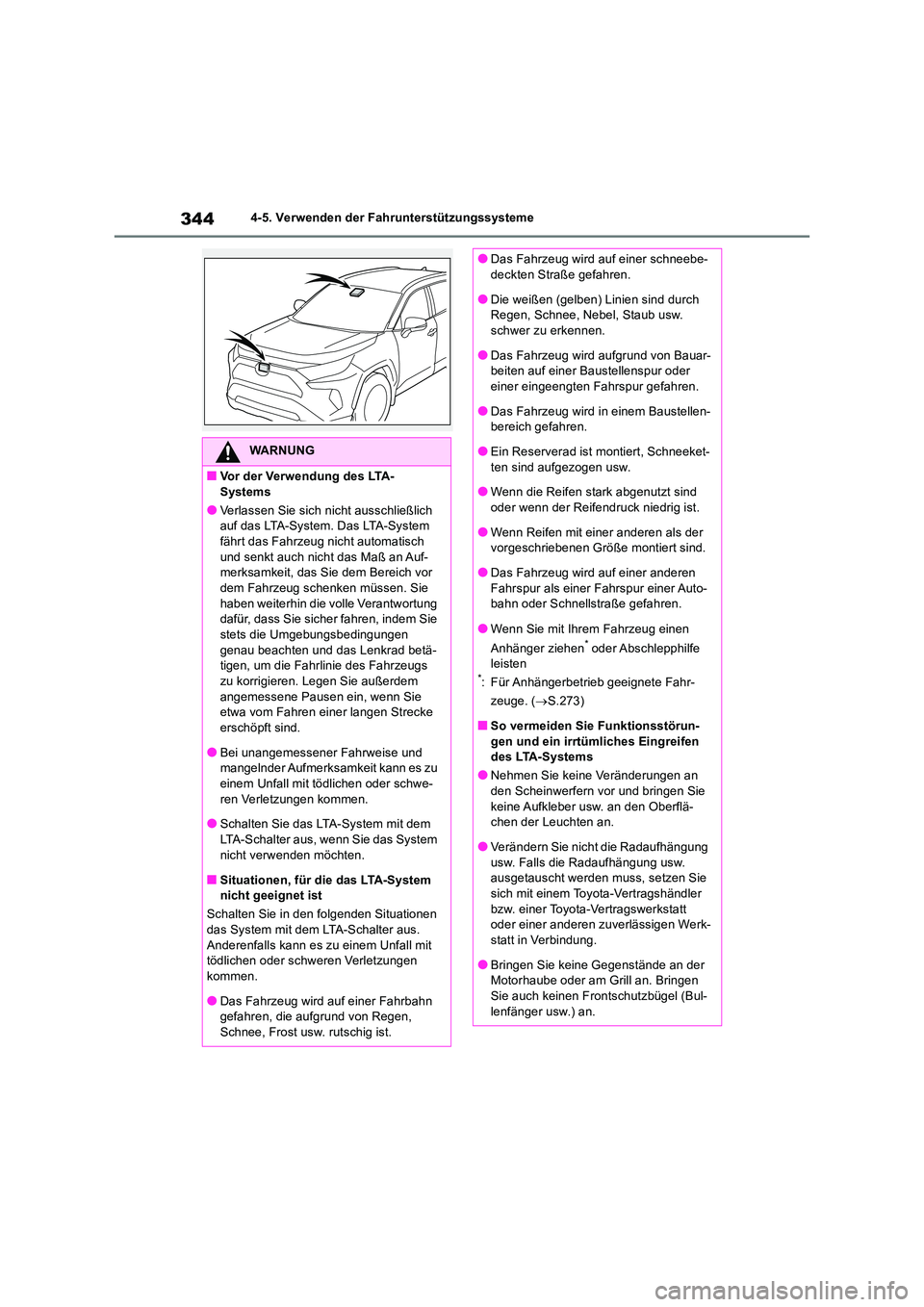

3444-5. Verwenden der Fahrunterstützungssysteme
WARNUNG
■Vor der Verwendung des LTA- Systems
●Verlassen Sie sich nicht ausschließlich auf das LTA-System. Das LTA-System
fährt das Fahrzeug nicht automatisch und senkt auch nicht das Maß an Auf-merksamkeit, das Sie dem Bereich vor
dem Fahrzeug schenken müssen. Sie haben weiterhin die volle Verantwortung dafür, dass Sie sicher fahren, indem Sie
stets die Umgebungsbedingungen genau beachten und das Lenkrad betä-tigen, um die Fahrlinie des Fahrzeugs
zu korrigieren. Legen Sie außerdem angemessene Pausen ein, wenn Sie etwa vom Fahren einer langen Strecke
erschöpft sind.
●Bei unangemessener Fahrweise und mangelnder Aufmerksamkeit kann es zu
einem Unfall mit tödlichen oder schwe- ren Verletzungen kommen.
●Schalten Sie das LTA-System mit dem
LTA-Schalter aus, wenn Sie das System nicht verwenden möchten.
■Situationen, für die das LTA-System nicht geeignet ist
Schalten Sie in den folgenden Situationen das System mit dem LTA-Schalter aus.
Anderenfalls kann es zu einem Unfall mit tödlichen oder schweren Verletzungen kommen.
●Das Fahrzeug wird auf einer Fahrbahn gefahren, die aufgrund von Regen, Schnee, Frost usw. rutschig ist.
●Das Fahrzeug wird auf einer schneebe-deckten Straße gefahren.
●Die weißen (gelben) Linien sind durch Regen, Schnee, Nebel, Staub usw. schwer zu erkennen.
●Das Fahrzeug wird aufgrund von Bauar-beiten auf einer Baustellenspur oder einer eingeengten Fahrspur gefahren.
●Das Fahrzeug wird in einem Baustellen-bereich gefahren.
●Ein Reserverad ist montiert, Schneeket-
ten sind aufgezogen usw.
●Wenn die Reifen stark abgenutzt sind oder wenn der Reifendruck niedrig ist.
●Wenn Reifen mit einer anderen als der vorgeschriebenen Größe montiert sind.
●Das Fahrzeug wird auf einer anderen
Fahrspur als einer F ahrspur einer Auto- bahn oder Schnellstraße gefahren.
●Wenn Sie mit Ihrem Fahrzeug einen
Anhänger ziehen* oder Abschlepphilfe leisten*: Für Anhängerbetrieb geeignete Fahr-
zeuge. ( S.273)
■So vermeiden Sie Funktionsstörun-
gen und ein irrtümliches Eingreifen des LTA-Systems
●Nehmen Sie keine Veränderungen an den Scheinwerfern vor und bringen Sie
keine Aufkleber usw. an den Oberflä- chen der Leuchten an.
●Verändern Sie nicht die Radaufhängung
usw. Falls die Radaufhängung usw. ausgetauscht werden muss, setzen Sie sich mit einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werk-statt in Verbindung.
●Bringen Sie keine Gegenstände an der Motorhaube oder am Grill an. Bringen Sie auch keinen Frontschutzbügel (Bul-
lenfänger usw.) an.
