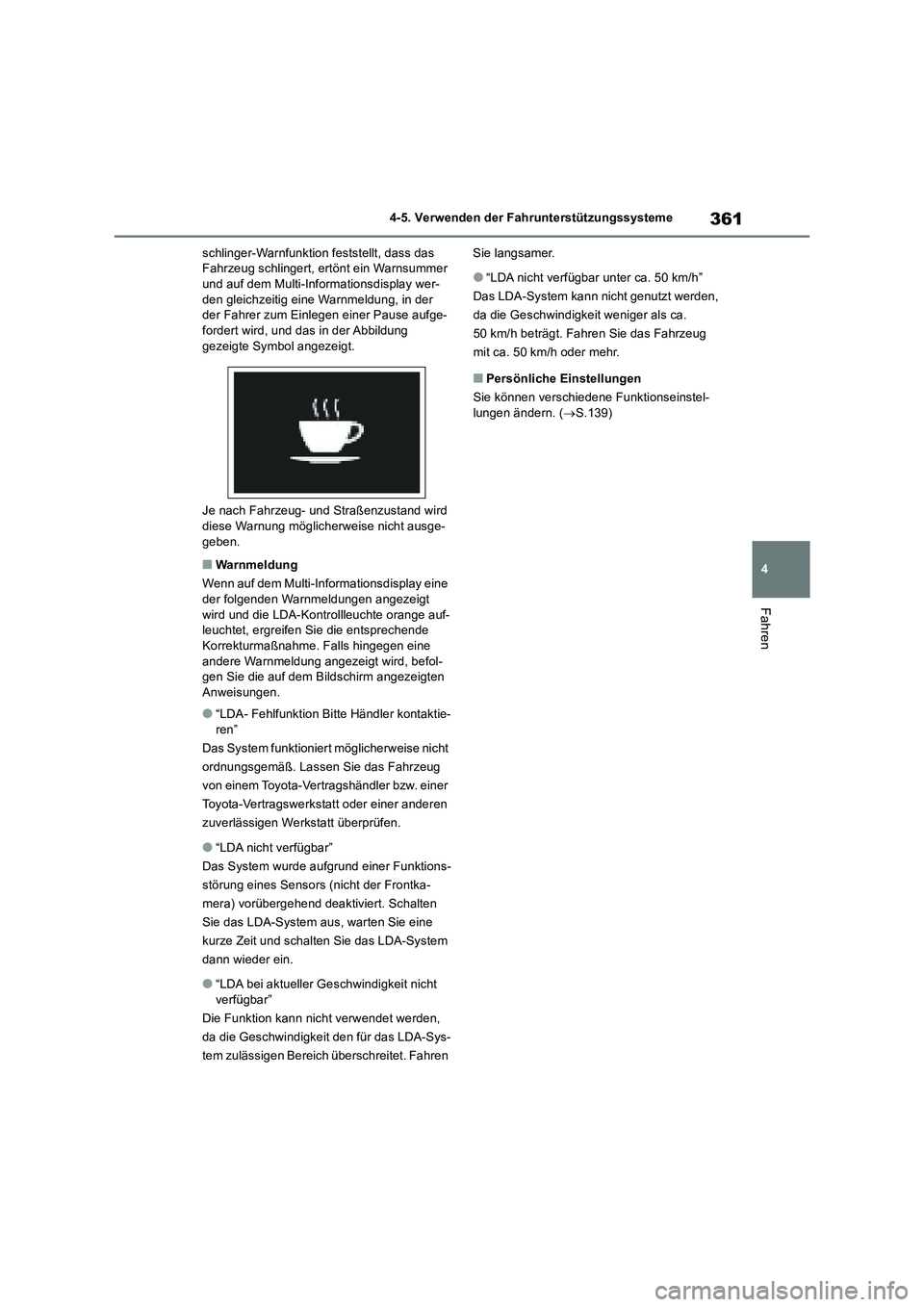

361
4 4-5. Verwenden der Fahrunterstützungssysteme
Fahren
schlinger-Warnfunktion feststellt, dass das
Fahrzeug schlingert, ertönt ein Warnsummer
und auf dem Multi-Informationsdisplay wer-
den gleichzeitig eine Warnmeldung, in der
der Fahrer zum Einlegen einer Pause aufge-
fordert wird, und das in der Abbildung
gezeigte Symbol angezeigt.
Je nach Fahrzeug- und Straßenzustand wird
diese Warnung möglicherweise nicht ausge-
geben.
■Warnmeldung
Wenn auf dem Multi-Informationsdisplay eine
der folgenden Warnmeldungen angezeigt
wird und die LDA-Kontrollleuchte orange auf-
leuchtet, ergreifen Sie die entsprechende
Korrekturmaßnahme. Falls hingegen eine
andere Warnmeldung angezeigt wird, befol-
gen Sie die auf dem Bildschirm angezeigten
Anweisungen.
●“LDA- Fehlfunktion Bitte Händler kontaktie-
ren”
Das System funktioniert möglicherweise nicht
ordnungsgemäß. Lassen Sie das Fahrzeug
von einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer anderen
zuverlässigen Werkstatt überprüfen.
●“LDA nicht verfügbar”
Das System wurde aufgrund einer Funktions-
störung eines Sensors (nicht der Frontka-
mera) vorübergehend deaktiviert. Schalten
Sie das LDA-System aus, warten Sie eine
kurze Zeit und schalten Sie das LDA-System
dann wieder ein.
●“LDA bei aktueller Geschwindigkeit nicht
verfügbar”
Die Funktion kann nicht verwendet werden,
da die Geschwindigkeit den für das LDA-Sys-
tem zulässigen Bereich überschreitet. Fahren Sie langsamer.
●“LDA nicht verfügbar unter ca. 50 km/h”
Das LDA-System kann nicht genutzt werden,
da die Geschwindigkeit weniger als ca.
50 km/h beträgt. Fahren Sie das Fahrzeug
mit ca. 50 km/h oder mehr.
■Persönliche Einstellungen
Sie können verschiedene Funktionseinstel-
lungen ändern. (S.139)

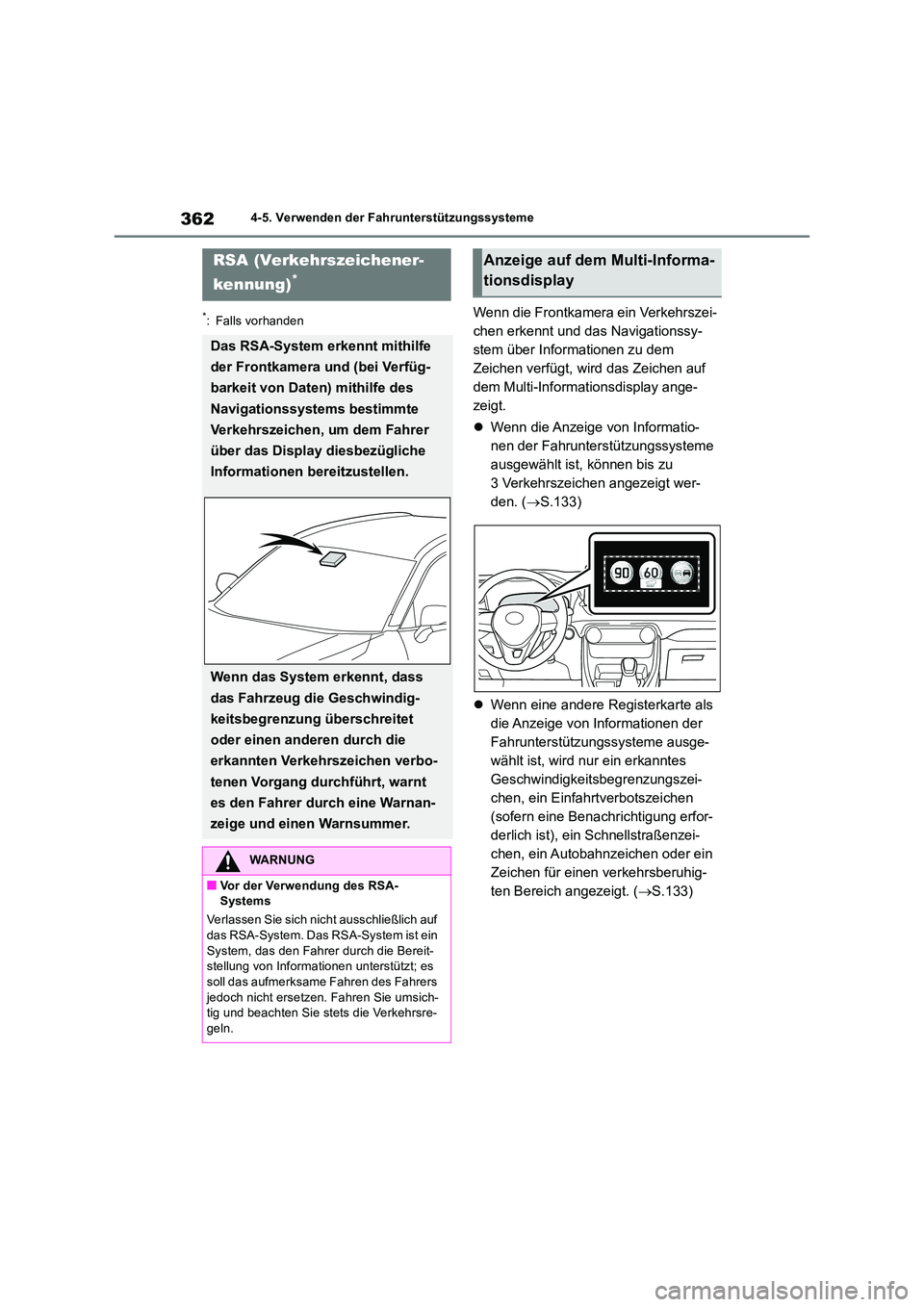

3624-5. Verwenden der Fahrunterstützungssysteme
*: Falls vorhandenWenn die Frontkamera ein Verkehrszei-
chen erkennt und das Navigationssy-
stem über Informationen zu dem
Zeichen verfügt, wird das Zeichen auf
dem Multi-Informationsdisplay ange-
zeigt.
 Wenn die Anzeige von Informatio-
nen der Fahrunterstützungssysteme
ausgewählt ist, können bis zu
3 Verkehrszeichen angezeigt wer-
den. ( S.133)
 Wenn eine andere Registerkarte als
die Anzeige von Informationen der
Fahrunterstützungssysteme ausge-
wählt ist, wird nur ein erkanntes
Geschwindigkeitsbegrenzungszei-
chen, ein Einfahrtverbotszeichen
(sofern eine Benachrichtigung erfor-
derlich ist), ein Schnellstraßenzei-
chen, ein Autobahnzeichen oder ein
Zeichen für einen verkehrsberuhig-
ten Bereich angezeigt. ( S.133)
RSA (Verkehrszeichener-
kennung)*
Das RSA-System erkennt mithilfe
der Frontkamera und (bei Verfüg-
barkeit von Daten) mithilfe des
Navigationssystems bestimmte
Verkehrszeichen, um dem Fahrer
über das Display diesbezügliche
Informationen bereitzustellen.
Wenn das System erkennt, dass
das Fahrzeug die Geschwindig-
keitsbegrenzung überschreitet
oder einen anderen durch die
erkannten Verkehrszeichen verbo-
tenen Vorgang durchführt, warnt
es den Fahrer durch eine Warnan-
zeige und einen Warnsummer.
WARNUNG
■Vor der Verwendung des RSA- Systems
Verlassen Sie sich nicht ausschließlich auf
das RSA-System. Das RSA-System ist ein System, das den Fahrer durch die Bereit-stellung von Informationen unterstützt; es
soll das aufmerksame Fahren des Fahrers jedoch nicht ersetzen. Fahren Sie umsich-tig und beachten Sie stets die Verkehrsre-
geln.
Anzeige auf dem Multi-Informa-
tionsdisplay

363
4 4-5. Verwenden der Fahrunterstützungssysteme
Fahren
Ein Überholverbotszeichen und ein
Geschwindigkeitsbegrenzungszeichen mit
einem Zusatzzeichen werden nicht ange-
zeigt. Wenn jedoch außer den Geschwindig-
keitsbegrenzungszeichen noch andere
Verkehrszeichen erkannt werden, werden
diese überlappend gestapelt unter dem
aktuellen Geschwindigkeitsbegrenzungszei-
chen angezeigt.
Die folgenden Typen von Verkehrszei-
chen (einschließlich elektronischer und
blinkender Verkehrszeichen) können
erkannt werden.
Nicht offizielle (dem Wiener Übereinkommen
nicht entsprechende) oder vor Kurzem ein-
geführte Verkehrszeichen werden mögli-
cherweise nicht erkannt.
Geschwindigkeitsbegrenzungszei-
chen
Mit Geschwindigkeitsbegrenzungen
in Verbindung stehende Informatio-
nen
*
*: Wird angezeigt, wenn ein Verkehrszei-
chen erkannt wird, das Navigationssy-
stem aber keine Informationen zur
Geschwindigkeitsbegrenzung für diese
Straße zur Verfügung stellt
Unterstützte Verkehrszeichen-
typen
Beginn einer Geschwindigkeits-
begrenzung/Beginn einer
Höchstgeschwindigkeitszone
Ende einer Geschwindigkeits-
begrenzung/Ende einer Höchst-
geschwindigkeitszone
Autobahn
Ende der Autobahn
Schnellstraße
Ende der Schnellstraße
Beginn einer geschlossenen
Ortschaft
Ende einer geschlossenen Ort-
schaft
Beginn einer geschlossenen
Ortschaft
Ende einer geschlossenen Ort-
schaft
Beginn eines verkehrsberuhig-
ten Bereichs
Ende eines verkehrsberuhigten
Bereichs

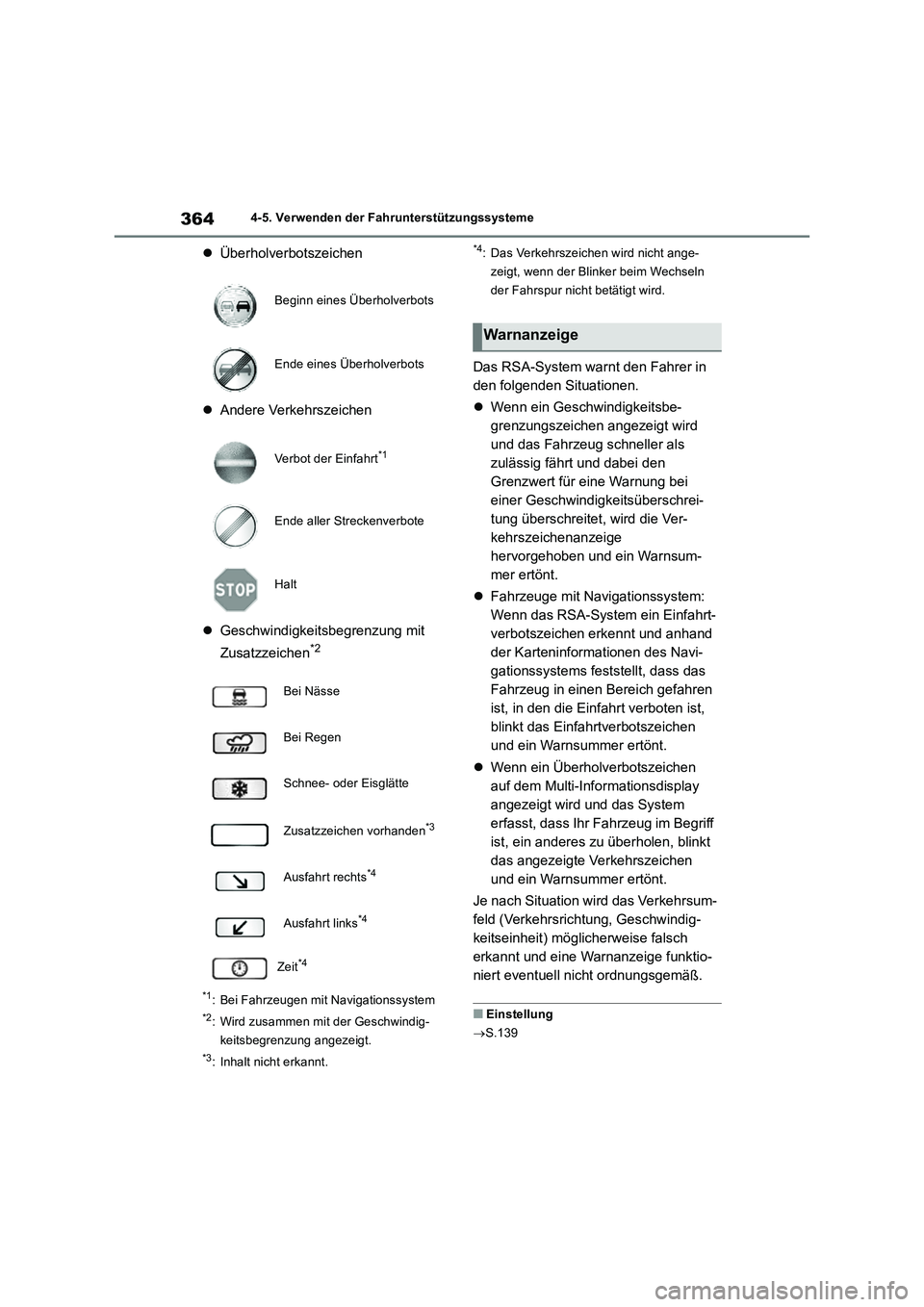

3644-5. Verwenden der Fahrunterstützungssysteme
Überholverbotszeichen
Andere Verkehrszeichen
Geschwindigkeitsbegrenzung mit
Zusatzzeichen
*2
*1: Bei Fahrzeugen mit Navigationssystem
*2: Wird zusammen mit der Geschwindig-
keitsbegrenzung angezeigt.
*3: Inhalt nicht erkannt.
*4: Das Verkehrszeichen wird nicht ange-
zeigt, wenn der Blinker beim Wechseln
der Fahrspur nicht betätigt wird.
Das RSA-System warnt den Fahrer in
den folgenden Situationen.
Wenn ein Geschwindigkeitsbe-
grenzungszeichen angezeigt wird
und das Fahrzeug schneller als
zulässig fährt und dabei den
Grenzwert für eine Warnung bei
einer Geschwindigkeitsüberschrei-
tung überschreitet, wird die Ver-
kehrszeichenanzeige
hervorgehoben und ein Warnsum-
mer ertönt.
Fahrzeuge mit Navigationssystem:
Wenn das RSA-System ein Einfahrt-
verbotszeichen erkennt und anhand
der Karteninformationen des Navi-
gationssystems feststellt, dass das
Fahrzeug in einen Bereich gefahren
ist, in den die Einfahrt verboten ist,
blinkt das Einfahrtverbotszeichen
und ein Warnsummer ertönt.
Wenn ein Überholverbotszeichen
auf dem Multi-Informationsdisplay
angezeigt wird und das System
erfasst, dass Ihr Fahrzeug im Begriff
ist, ein anderes zu überholen, blinkt
das angezeigte Verkehrszeichen
und ein Warnsummer ertönt.
Je nach Situation wird das Verkehrsum-
feld (Verkehrsrichtung, Geschwindig-
keitseinheit) möglicherweise falsch
erkannt und eine Warnanzeige funktio-
niert eventuell nicht ordnungsgemäß.
■Einstellung
S.139 Beginn eines Überholverbots
Ende eines Überholverbots
Verbot der Einfahrt
*1
Ende aller Streckenverbote
Halt
Bei Nässe
Bei Regen
Schnee- oder Eisglätte
Zusatzzeichen vorhanden
*3
Ausfahrt rechts*4
Ausfahrt links*4
Zeit*4
Wa rnanzeige

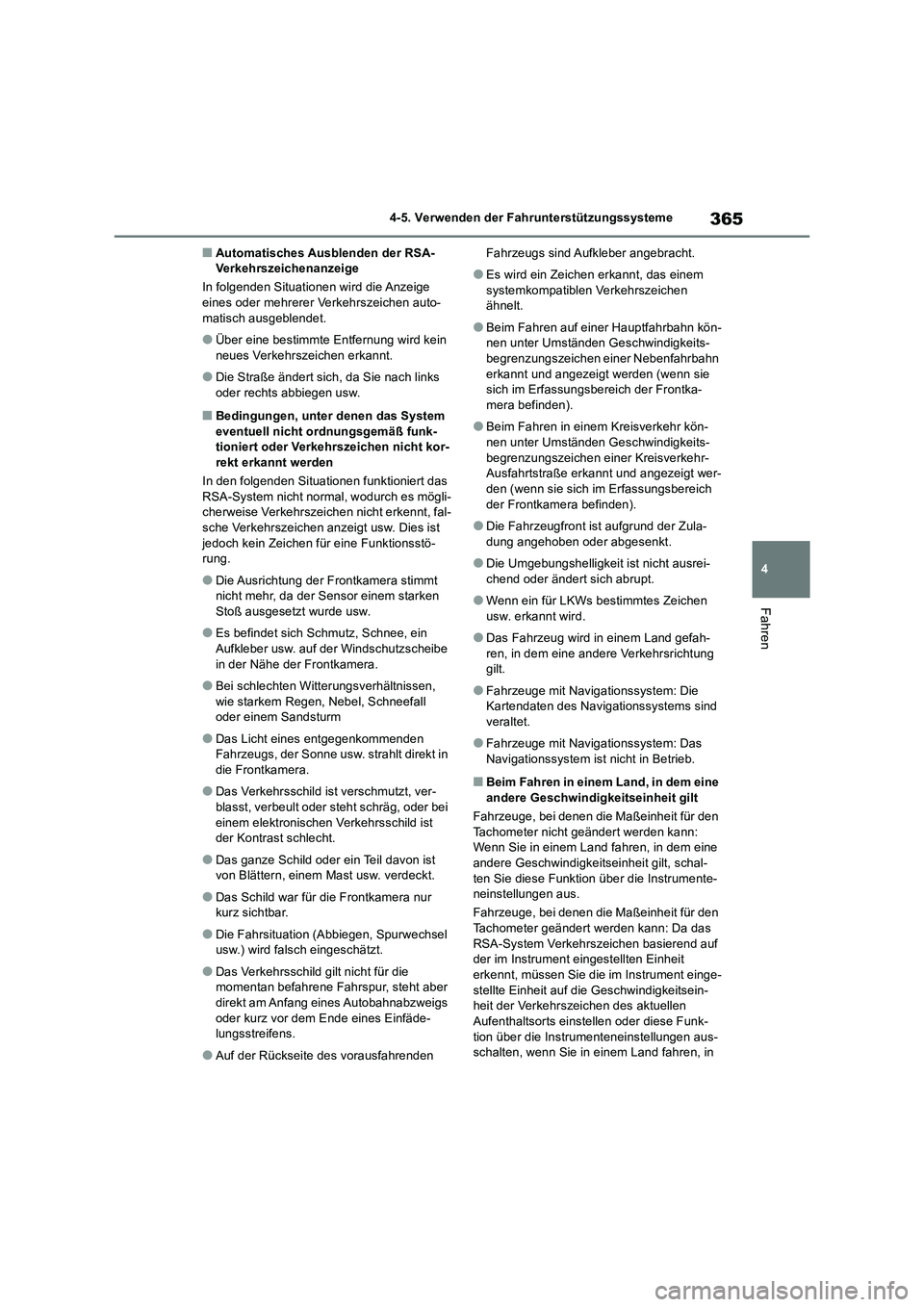

365
4 4-5. Verwenden der Fahrunterstützungssysteme
Fahren
■Automatisches Ausblenden der RSA-
Verkehrszeichenanzeige
In folgenden Situationen wird die Anzeige
eines oder mehrerer Verkehrszeichen auto-
matisch ausgeblendet.
●Über eine bestimmte Entfernung wird kein
neues Verkehrszeichen erkannt.
●Die Straße ändert sich, da Sie nach links
oder rechts abbiegen usw.
■Bedingungen, unter denen das System
eventuell nicht ordnungsgemäß funk-
tioniert oder Verkehrszeichen nicht kor-
rekt erkannt werden
In den folgenden Situationen funktioniert das
RSA-System nicht normal, wodurch es mögli-
cherweise Verkehrszeichen nicht erkennt, fal-
sche Verkehrszeichen anzeigt usw. Dies ist
jedoch kein Zeichen für eine Funktionsstö-
rung.
●Die Ausrichtung der Frontkamera stimmt
nicht mehr, da der Sensor einem starken
Stoß ausgesetzt wurde usw.
●Es befindet sich Schmutz, Schnee, ein
Aufkleber usw. auf der Windschutzscheibe
in der Nähe der Frontkamera.
●Bei schlechten Witterungsverhältnissen,
wie starkem Regen, Nebel, Schneefall
oder einem Sandsturm
●Das Licht eines entgegenkommenden
Fahrzeugs, der Sonne usw. strahlt direkt in
die Frontkamera.
●Das Verkehrsschild ist verschmutzt, ver-
blasst, verbeult oder steht schräg, oder bei
einem elektronischen Verkehrsschild ist
der Kontrast schlecht.
●Das ganze Schild oder ein Teil davon ist
von Blättern, einem Mast usw. verdeckt.
●Das Schild war für die Frontkamera nur
kurz sichtbar.
●Die Fahrsituation (Abbiegen, Spurwechsel
usw.) wird falsch eingeschätzt.
●Das Verkehrsschild gilt nicht für die
momentan befahrene Fahrspur, steht aber
direkt am Anfang eines Autobahnabzweigs
oder kurz vor dem Ende eines Einfäde-
lungsstreifens.
●Auf der Rückseite des vorausfahrenden Fahrzeugs sind Aufkleber angebracht.
●Es wird ein Zeichen erkannt, das einem
systemkompatiblen Verkehrszeichen
ähnelt.
●Beim Fahren auf einer Hauptfahrbahn kön-
nen unter Umständen Geschwindigkeits-
begrenzungszeichen einer Nebenfahrbahn
erkannt und angezeigt werden (wenn sie
sich im Erfassungsbereich der Frontka-
mera befinden).
●Beim Fahren in einem Kreisverkehr kön-
nen unter Umständen Geschwindigkeits-
begrenzungszeichen einer Kreisverkehr-
Ausfahrtstraße erkannt und angezeigt wer-
den (wenn sie sich im Erfassungsbereich
der Frontkamera befinden).
●Die Fahrzeugfront ist aufgrund der Zula-
dung angehoben oder abgesenkt.
●Die Umgebungshelligkeit ist nicht ausrei-
chend oder ändert sich abrupt.
●Wenn ein für LKWs bestimmtes Zeichen
usw. erkannt wird.
●Das Fahrzeug wird in einem Land gefah-
ren, in dem eine andere Verkehrsrichtung
gilt.
●Fahrzeuge mit Navigationssystem: Die
Kartendaten des Navigationssystems sind
veraltet.
●Fahrzeuge mit Navigationssystem: Das
Navigationssystem ist nicht in Betrieb.
■Beim Fahren in einem Land, in dem eine
andere Geschwindigkeitseinheit gilt
Fahrzeuge, bei denen die Maßeinheit für den
Tachometer nicht geändert werden kann:
Wenn Sie in einem Land fahren, in dem eine
andere Geschwindigkeitseinheit gilt, schal-
ten Sie diese Funktion über die Instrumente-
neinstellungen aus.
Fahrzeuge, bei denen die Maßeinheit für den
Tachometer geändert werden kann: Da das
RSA-System Verkehrszeichen basierend auf
der im Instrument eingestellten Einheit
erkennt, müssen Sie die im Instrument einge-
stellte Einheit auf die Geschwindigkeitsein-
heit der Verkehrszeichen des aktuellen
Aufenthaltsorts einstellen oder diese Funk-
tion über die Instrumenteneinstellungen aus-
schalten, wenn Sie in einem Land fahren, in

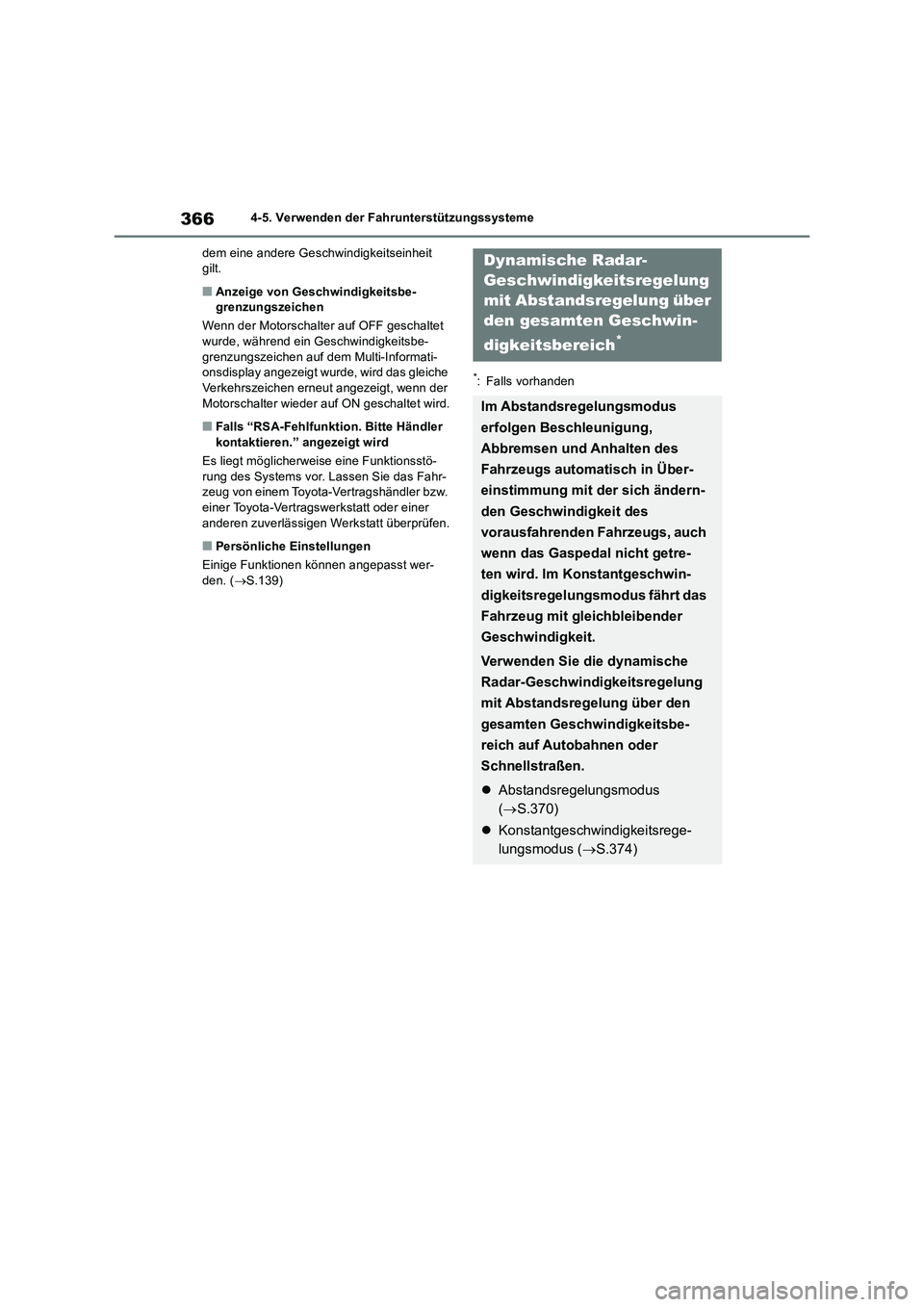

3664-5. Verwenden der Fahrunterstützungssysteme
dem eine andere Geschwindigkeitseinheit
gilt.
■Anzeige von Geschwindigkeitsbe-
grenzungszeichen
Wenn der Motorschalter auf OFF geschaltet
wurde, während ein Geschwindigkeitsbe-
grenzungszeichen auf dem Multi-Informati-
onsdisplay angezeigt wurde, wird das gleiche
Verkehrszeichen erneut angezeigt, wenn der
Motorschalter wieder auf ON geschaltet wird.
■Falls “RSA-Fehlfunktion. Bitte Händler
kontaktieren.” angezeigt wird
Es liegt möglicherweise eine Funktionsstö-
rung des Systems vor. Lassen Sie das Fahr-
zeug von einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einer
anderen zuverlässigen Werkstatt überprüfen.
■Persönliche Einstellungen
Einige Funktionen können angepasst wer-
den. (S.139)
*: Falls vorhanden
Dynamische Radar-
Geschwindigkeitsregelung
mit Abstandsregelung über
den gesamten Geschwin-
digkeitsbereich
*
Im Abstandsregelungsmodus
erfolgen Beschleunigung,
Abbremsen und Anhalten des
Fahrzeugs automatisch in Über-
einstimmung mit der sich ändern-
den Geschwindigkeit des
vorausfahrenden Fahrzeugs, auch
wenn das Gaspedal nicht getre-
ten wird. Im Konstantgeschwin-
digkeitsregelungsmodus fährt das
Fahrzeug mit gleichbleibender
Geschwindigkeit.
Verwenden Sie die dynamische
Radar-Geschwindigkeitsregelung
mit Abstandsregelung über den
gesamten Geschwindigkeitsbe-
reich auf Autobahnen oder
Schnellstraßen.
Abstandsregelungsmodus
(S.370)
Konstantgeschwindigkeitsrege-
lungsmodus (S.374)

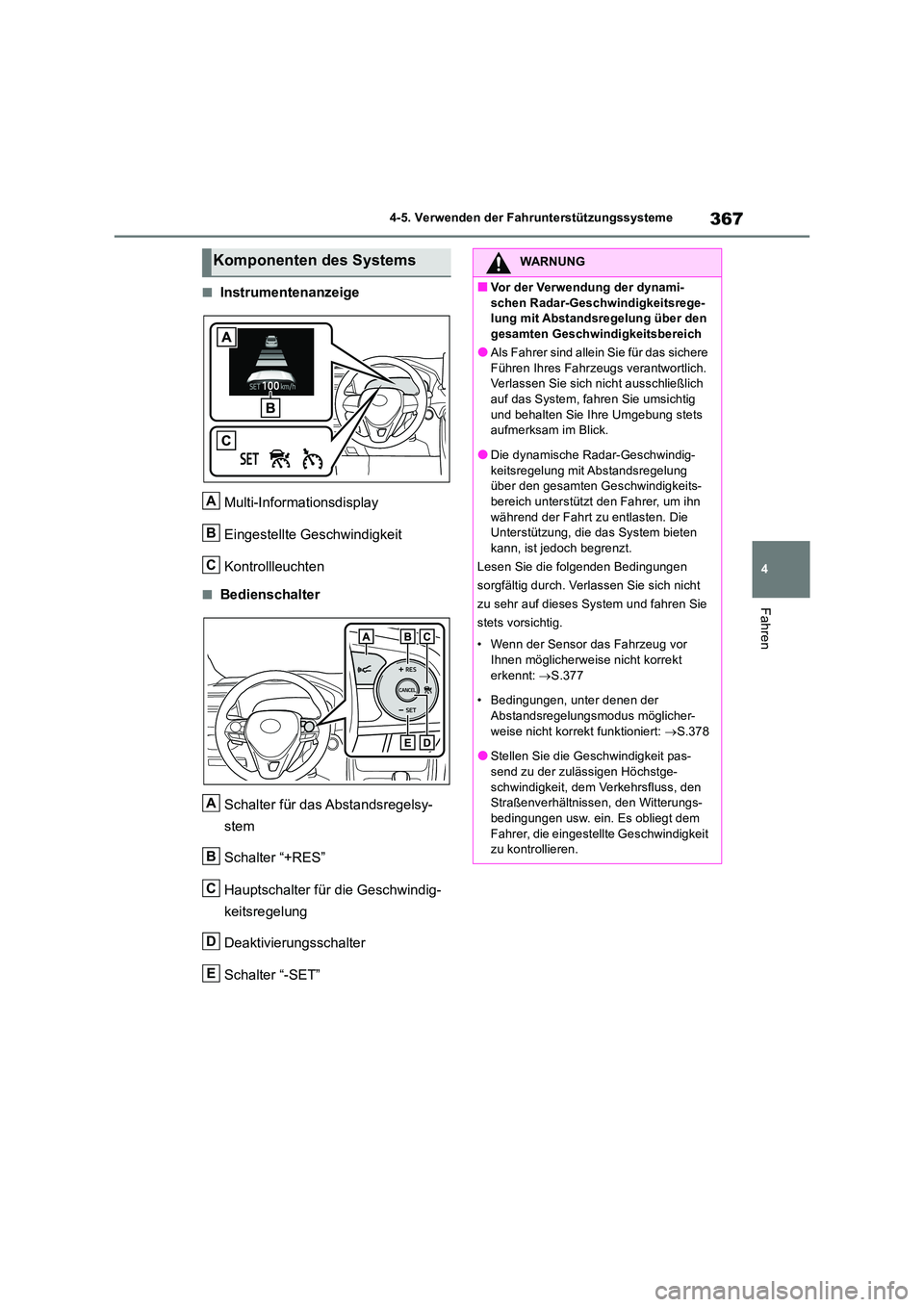

367
4
4-5. Verwenden der Fahrunterstützungssysteme
Fahren
■Instrumentenanzeige
Multi-Informationsdisplay
Eingestellte Geschwindigkeit
Kontrollleuchten
■Bedienschalter
Schalter für das Abstandsregelsy-
stem
Schalter “+RES”
Hauptschalter für die Geschwindig-
keitsregelung
Deaktivierungsschalter
Schalter “-SET”
Komponenten des Systems
A
B
C
A
B
C
D
E
WARNUNG
■Vor der Verwendung der dynami-
schen Radar-Geschwindigkeitsrege- lung mit Abstandsregelung über den gesamten Geschwindigkeitsbereich
●Als Fahrer sind allein Sie für das sichere
Führen Ihres Fahrzeugs verantwortlich. Verlassen Sie sich nicht ausschließlich auf das System, fahren Sie umsichtig
und behalten Sie Ihre Umgebung stets aufmerksam im Blick.
●Die dynamische Radar-Geschwindig-
keitsregelung mit Abstandsregelung über den gesamten Geschwindigkeits-bereich unterstützt den Fahrer, um ihn
während der Fahrt zu entlasten. Die Unterstützung, die das System bieten kann, ist jedoch begrenzt.
Lesen Sie die folgenden Bedingungen
sorgfältig durch. Verlassen Sie sich nicht
zu sehr auf dieses System und fahren Sie
stets vorsichtig.
• Wenn der Sensor das Fahrzeug vor Ihnen möglicherweise nicht korrekt
erkennt: S.377
• Bedingungen, unter denen der
Abstandsregelungsmodus möglicher- weise nicht korrekt funktioniert: S.378
●Stellen Sie die Geschwindigkeit pas-
send zu der zulässigen Höchstge- schwindigkeit, dem Verkehrsfluss, den Straßenverhältnissen, den Witterungs-
bedingungen usw. ein. Es obliegt dem Fahrer, die eingestellte Geschwindigkeit zu kontrollieren.

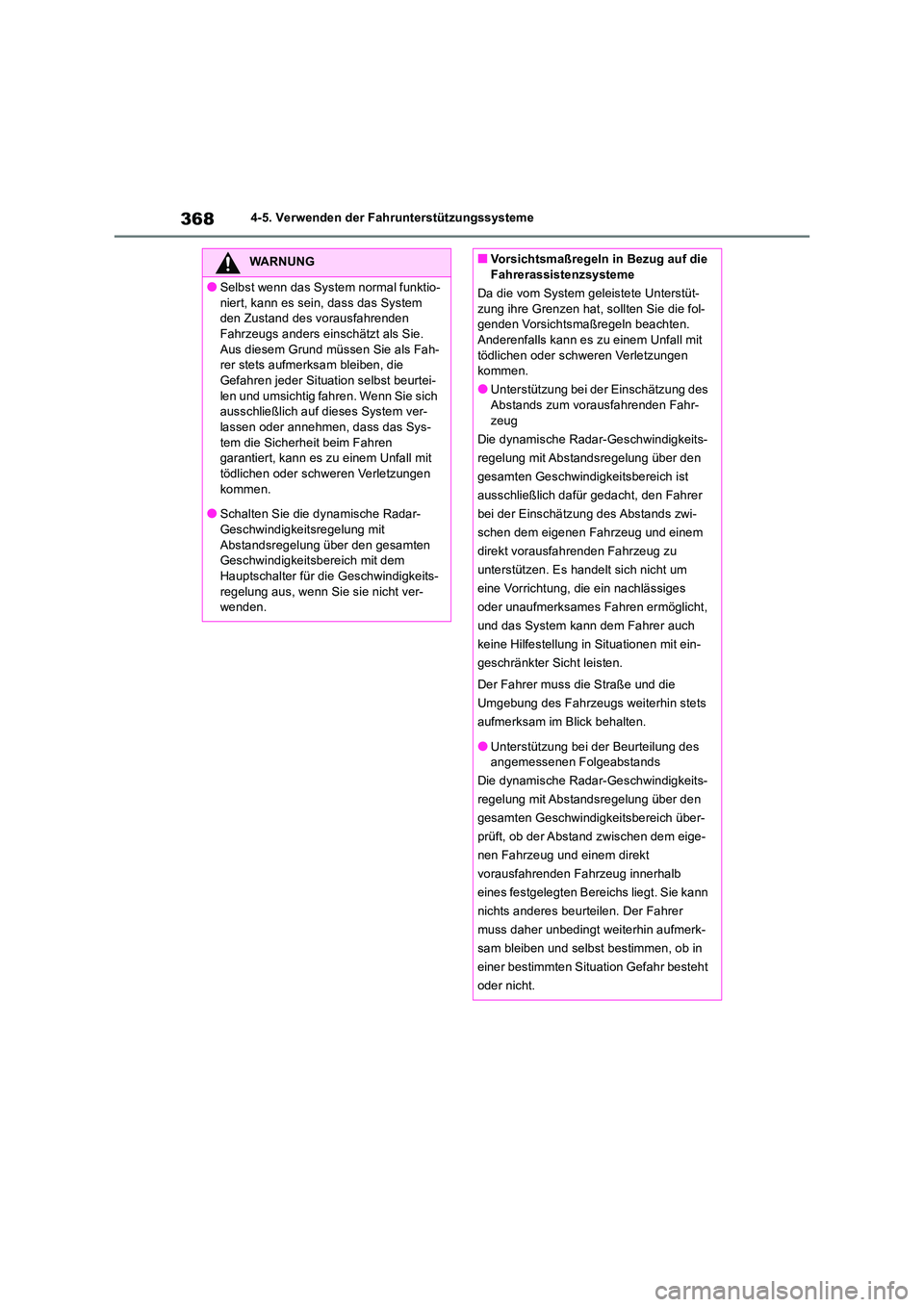

3684-5. Verwenden der Fahrunterstützungssysteme
WARNUNG
●Selbst wenn das System normal funktio-
niert, kann es sein, dass das System den Zustand des vorausfahrenden Fahrzeugs anders einschätzt als Sie.
Aus diesem Grund müssen Sie als Fah- rer stets aufmerksam bleiben, die Gefahren jeder Situation selbst beurtei-
len und umsichtig fahren. Wenn Sie sich ausschließlich auf dieses System ver-lassen oder annehmen, dass das Sys-
tem die Sicherheit beim Fahren garantiert, kann es zu einem Unfall mit tödlichen oder schweren Verletzungen
kommen.
●Schalten Sie die dynamische Radar- Geschwindigkeitsregelung mit
Abstandsregelung über den gesamten Geschwindigkeitsbereich mit dem Hauptschalter für die Geschwindigkeits-
regelung aus, wenn Sie sie nicht ver- wenden.
■Vorsichtsmaßregeln in Bezug auf die Fahrerassistenzsysteme
Da die vom System geleistete Unterstüt-
zung ihre Grenzen hat, sollten Sie die fol- genden Vorsichtsmaßregeln beachten. Anderenfalls kann es zu einem Unfall mit
tödlichen oder schweren Verletzungen kommen.
●Unterstützung bei der Einschätzung des Abstands zum vorausfahrenden Fahr-
zeug
Die dynamische Radar-Geschwindigkeits-
regelung mit Abstandsregelung über den
gesamten Geschwindigkeitsbereich ist
ausschließlich dafür gedacht, den Fahrer
bei der Einschätzung des Abstands zwi-
schen dem eigenen Fahrzeug und einem
direkt vorausfahrenden Fahrzeug zu
unterstützen. Es handelt sich nicht um
eine Vorrichtung, die ein nachlässiges
oder unaufmerksames Fahren ermöglicht,
und das System kann dem Fahrer auch
keine Hilfestellung in Situationen mit ein-
geschränkter Sicht leisten.
Der Fahrer muss die Straße und die
Umgebung des Fahrzeugs weiterhin stets
aufmerksam im Blick behalten.
●Unterstützung bei der Beurteilung des angemessenen Folgeabstands
Die dynamische Radar-Geschwindigkeits-
regelung mit Abstandsregelung über den
gesamten Geschwindigkeitsbereich über-
prüft, ob der Abstand zwischen dem eige-
nen Fahrzeug und einem direkt
vorausfahrenden Fahrzeug innerhalb
eines festgelegten Bereichs liegt. Sie kann
nichts anderes beurteilen. Der Fahrer
muss daher unbedingt weiterhin aufmerk-
sam bleiben und selbst bestimmen, ob in
einer bestimmten Situation Gefahr besteht
oder nicht.
