2018 TOYOTA RAV4 Betriebsanleitungen (in German)

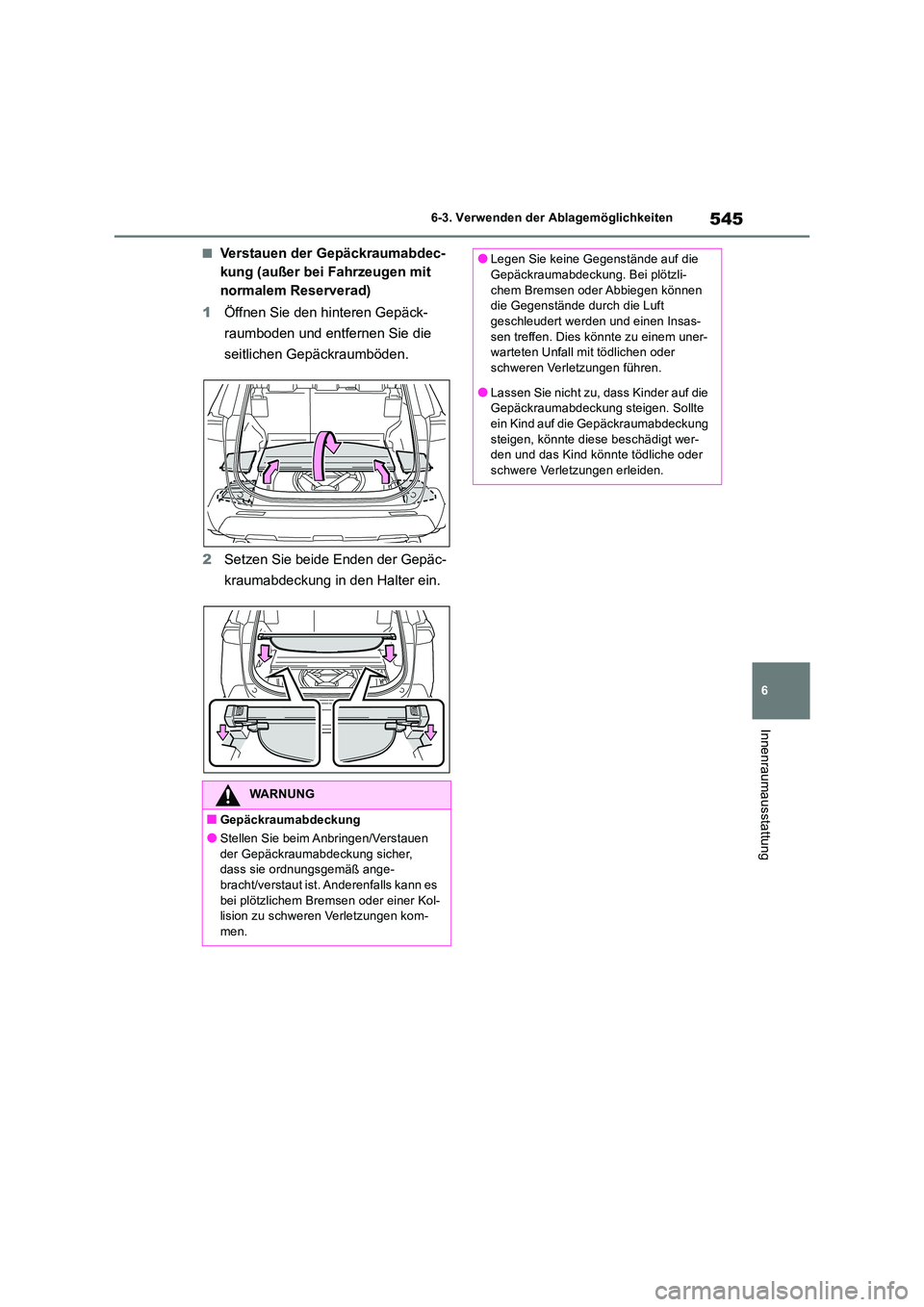

545
6
6-3. Verwenden der Ablagemöglichkeiten
Innenraumausstattung
■Verstauen der Gepäckraumabdec-
kung (außer bei Fahrzeugen mit
normalem Reserverad)
1 Öffnen Sie den hinteren Gepäck-
raumboden und entfernen Sie die
seitlichen Gepäckraumböden.
2 Setzen Sie beide Enden der Gepäc-
kraumabdeckung in den Halter ein.
WARNUNG
■Gepäckraumabdeckung
●Stellen Sie beim Anbringen/Verstauen
der Gepäckraumabdeckung sicher, dass sie ordnungsgemäß ange-bracht/verstaut ist. Anderenfalls kann es
bei plötzlichem Bremsen oder einer Kol- lision zu schweren Verletzungen kom-men.
●Legen Sie keine Gegenstände auf die Gepäckraumabdeckung. Bei plötzli-
chem Bremsen oder Abbiegen können die Gegenstände durch die Luft geschleudert werden und einen Insas-
sen treffen. Dies könnte zu einem uner- warteten Unfall mit tödlichen oder schweren Verletzungen führen.
●Lassen Sie nicht zu, dass Kinder auf die Gepäckraumabdeckung steigen. Sollte ein Kind auf die Gepäckraumabdeckung
steigen, könnte diese beschädigt wer- den und das Kind könnte tödliche oder schwere Verletzungen erleiden.

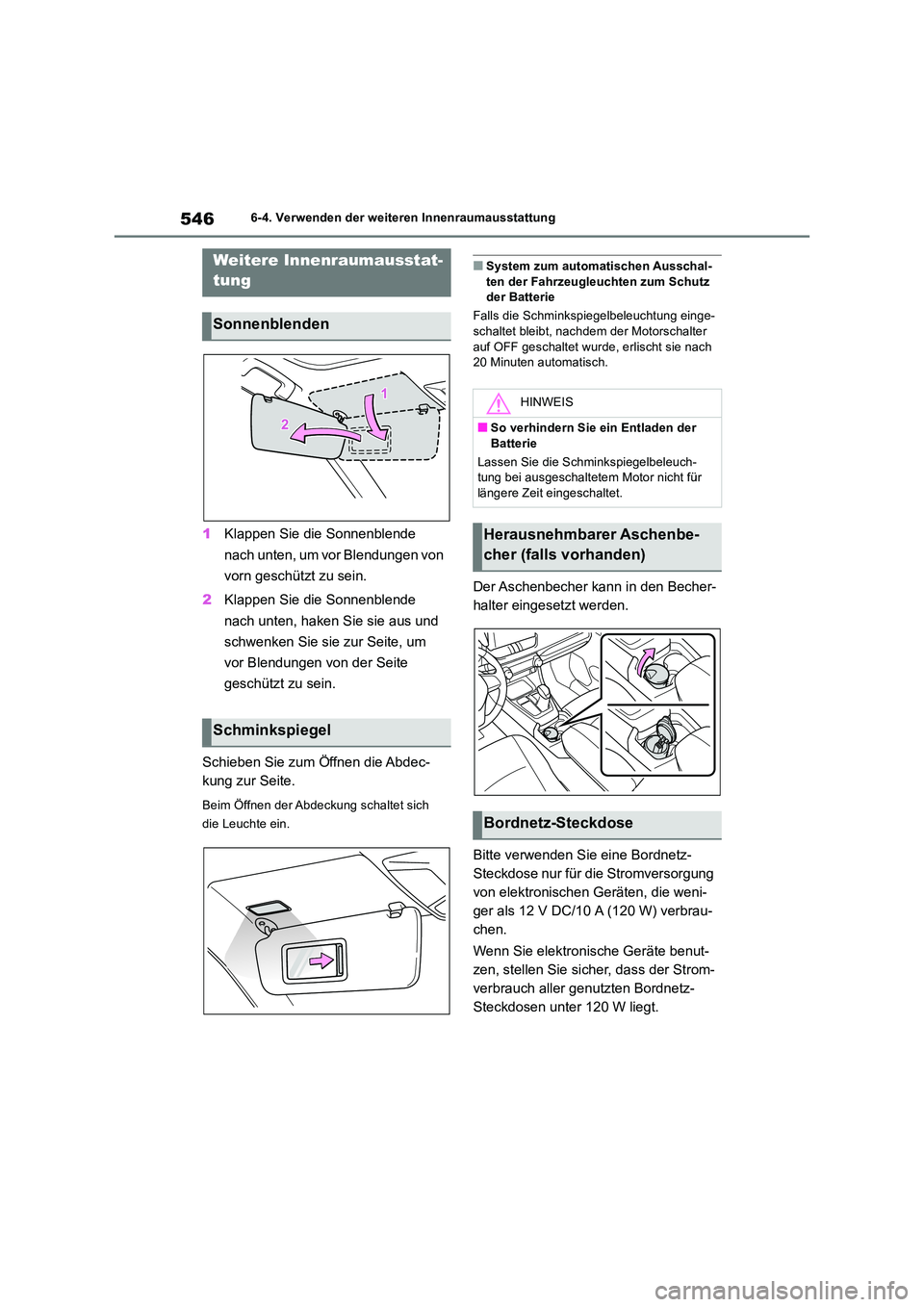

5466-4. Verwenden der weiteren Innenraumausstattung
6-4.Verwende n d er weite ren Innen rauma usstattun g
1Klappen Sie die Sonnenblende
nach unten, um vor Blendungen von
vorn geschützt zu sein.
2 Klappen Sie die Sonnenblende
nach unten, haken Sie sie aus und
schwenken Sie sie zur Seite, um
vor Blendungen von der Seite
geschützt zu sein.
Schieben Sie zum Öffnen die Abdec-
kung zur Seite.
Beim Öffnen der Abdeckung schaltet sich
die Leuchte ein.
■System zum automatischen Ausschal- ten der Fahrzeugleuchten zum Schutz der Batterie
Falls die Schminkspiegelbeleuchtung einge-
schaltet bleibt, nachdem der Motorschalter auf OFF geschaltet wurde, erlischt sie nach 20 Minuten automatisch.
Der Aschenbecher kann in den Becher-
halter eingesetzt werden.
Bitte verwenden Sie eine Bordnetz-
Steckdose nur für die Stromversorgung
von elektronischen Geräten, die weni-
ger als 12 V DC/10 A (120 W) verbrau-
chen.
Wenn Sie elektronische Geräte benut-
zen, stellen Sie sicher, dass der Strom-
verbrauch aller genutzten Bordnetz-
Steckdosen unter 120 W liegt.
Weitere Innenraumausstat-
tung
Sonnenblenden
Schminkspiegel
HINWEIS
■So verhindern Sie ein Entladen der Batterie
Lassen Sie die Schminkspiegelbeleuch- tung bei ausgeschaltetem Motor nicht für
längere Zeit eingeschaltet.
Herausnehmbarer Aschenbe-
cher (falls vorhanden)
Bordnetz-Steckdose

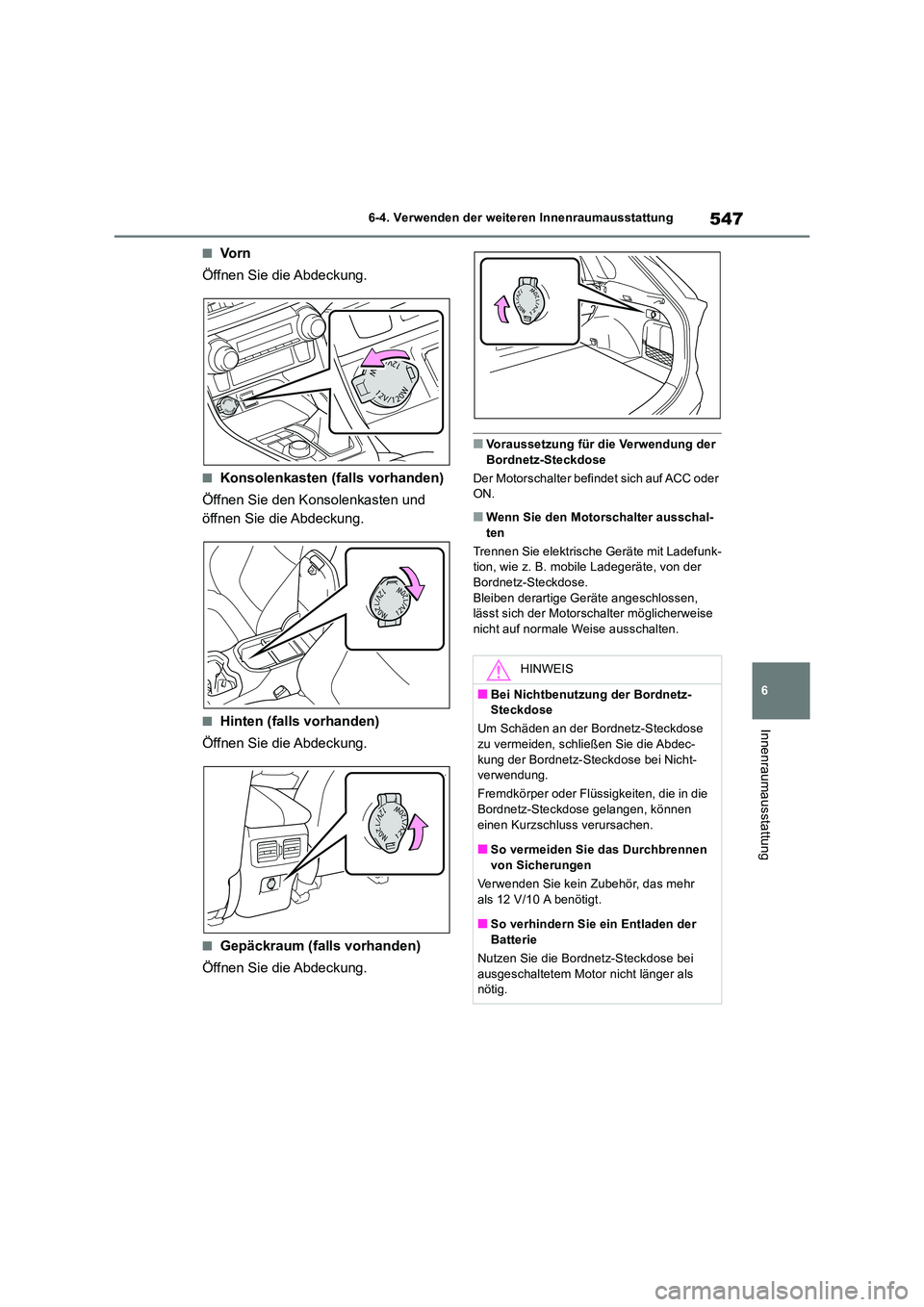

547
6
6-4. Verwenden der weiteren Innenraumausstattung
Innenraumausstattung
■Vo r n
Öffnen Sie die Abdeckung.
■Konsolenkasten (falls vorhanden)
Öffnen Sie den Konsolenkasten und
öffnen Sie die Abdeckung.
■Hinten (falls vorhanden)
Öffnen Sie die Abdeckung.
■Gepäckraum (falls vorhanden)
Öffnen Sie die Abdeckung.
■Voraussetzung für die Verwendung der Bordnetz-Steckdose
Der Motorschalter befindet sich auf ACC oder ON.
■Wenn Sie den Motorschalter ausschal-
ten
Trennen Sie elektrische Geräte mit Ladefunk- tion, wie z. B. mobile Ladegeräte, von der Bordnetz-Steckdose.
Bleiben derartige Geräte angeschlossen, lässt sich der Motorschalter möglicherweise nicht auf normale Weise ausschalten.
HINWEIS
■Bei Nichtbenutzung der Bordnetz-Steckdose
Um Schäden an der Bordnetz-Steckdose zu vermeiden, schließen Sie die Abdec-
kung der Bordnetz-St eckdose bei Nicht- verwendung.
Fremdkörper oder Flüssigkeiten, die in die Bordnetz-Steckdose gelangen, können
einen Kurzschluss verursachen.
■So vermeiden Sie das Durchbrennen von Sicherungen
Verwenden Sie kein Zubehör, das mehr
als 12 V/10 A benötigt.
■So verhindern Sie ein Entladen der Batterie
Nutzen Sie die Bordnetz-Steckdose bei
ausgeschaltetem Motor nicht länger als nötig.

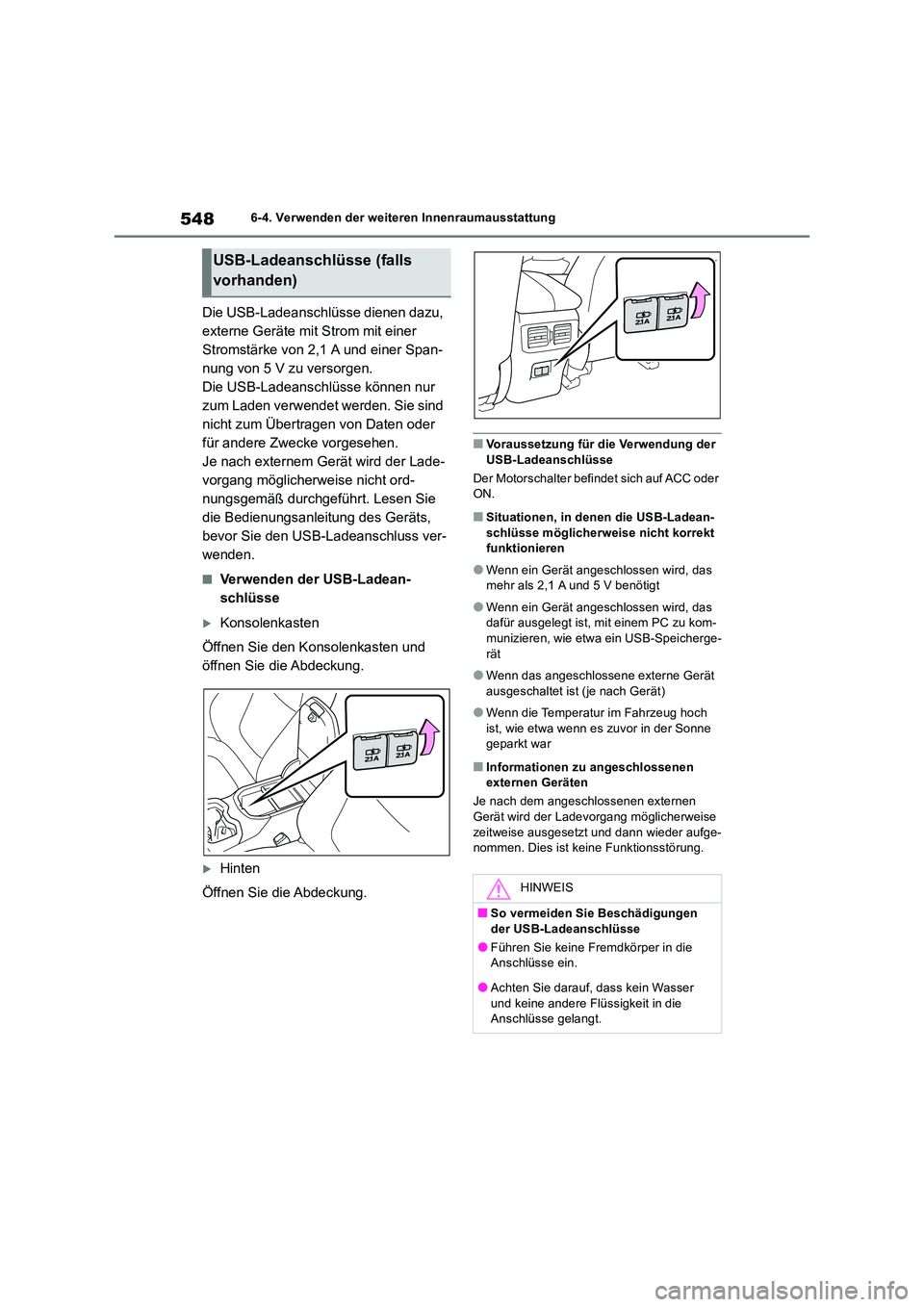

5486-4. Verwenden der weiteren Innenraumausstattung
Die USB-Ladeanschlüsse dienen dazu,
externe Geräte mit Strom mit einer
Stromstärke von 2,1 A und einer Span-
nung von 5 V zu versorgen.
Die USB-Ladeanschlüsse können nur
zum Laden verwendet werden. Sie sind
nicht zum Übertragen von Daten oder
für andere Zwecke vorgesehen.
Je nach externem Gerät wird der Lade-
vorgang möglicherweise nicht ord-
nungsgemäß durchgeführt. Lesen Sie
die Bedienungsanleitung des Geräts,
bevor Sie den USB-Ladeanschluss ver-
wenden.
■Verwenden der USB-Ladean-
schlüsse
Konsolenkasten
Öffnen Sie den Konsolenkasten und
öffnen Sie die Abdeckung.
Hinten
Öffnen Sie die Abdeckung.
■Voraussetzung für die Verwendung der USB-Ladeanschlüsse
Der Motorschalter befindet sich auf ACC oder ON.
■Situationen, in denen die USB-Ladean-
schlüsse möglicherweise nicht korrekt funktionieren
●Wenn ein Gerät angeschlossen wird, das mehr als 2,1 A und 5 V benötigt
●Wenn ein Gerät angeschlossen wird, das dafür ausgelegt ist, mit einem PC zu kom-munizieren, wie etwa ein USB-Speicherge-
rät
●Wenn das angeschlossene externe Gerät
ausgeschaltet ist (je nach Gerät)
●Wenn die Temperatur im Fahrzeug hoch
ist, wie etwa wenn es zuvor in der Sonne geparkt war
■Informationen zu angeschlossenen externen Geräten
Je nach dem angeschlossenen externen
Gerät wird der Ladevor gang möglicherweise zeitweise ausgesetzt und dann wieder aufge-nommen. Dies ist keine Funktionsstörung.
USB-Ladeanschlüsse (falls
vorhanden)
HINWEIS
■So vermeiden Sie Beschädigungen der USB-Ladeanschlüsse
●Führen Sie keine Fremdkörper in die Anschlüsse ein.
●Achten Sie darauf, dass kein Wasser und keine andere Flüssigkeit in die Anschlüsse gelangt.

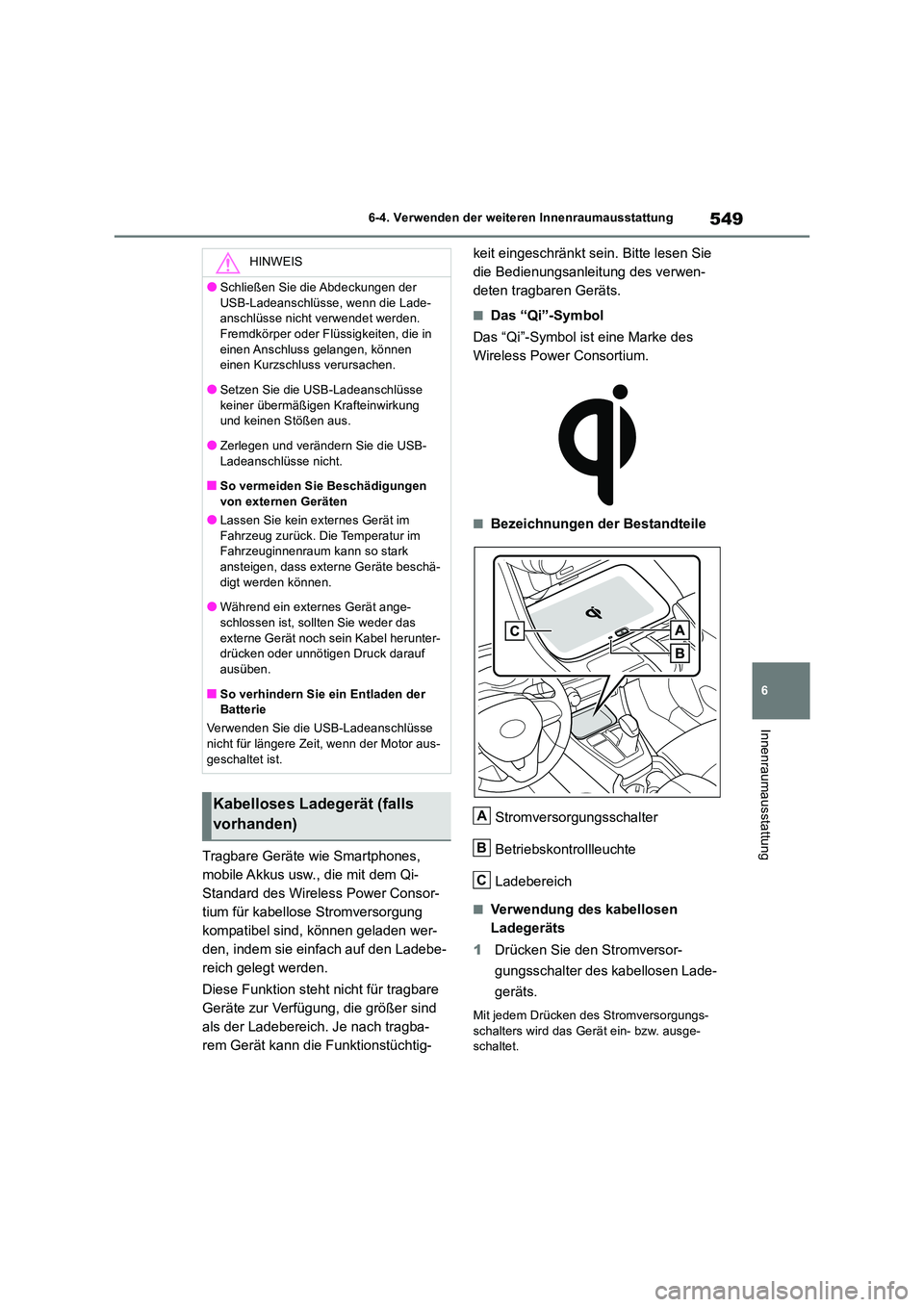

549
6
6-4. Verwenden der weiteren Innenraumausstattung
Innenraumausstattung
Tragbare Geräte wie Smartphones,
mobile Akkus usw., die mit dem Qi-
Standard des Wireless Power Consor-
tium für kabellose Stromversorgung
kompatibel sind, können geladen wer-
den, indem sie einfach auf den Ladebe-
reich gelegt werden.
Diese Funktion steht nicht für tragbare
Geräte zur Verfügung, die größer sind
als der Ladebereich. Je nach tragba-
rem Gerät kann die Funktionstüchtig-
keit eingeschränkt sein. Bitte lesen Sie
die Bedienungsanleitung des verwen-
deten tragbaren Geräts.
■Das “Qi”-Symbol
Das “Qi”-Symbol ist eine Marke des
Wireless Power Consortium.
■Bezeichnungen der Bestandteile
Stromversorgungsschalter
Betriebskontrollleuchte
Ladebereich
■Verwendung des kabellosen
Ladegeräts
1 Drücken Sie den Stromversor-
gungsschalter des kabellosen Lade-
geräts.
Mit jedem Drücken des Stromversorgungs- schalters wird das Gerät ein- bzw. ausge-schaltet.
HINWEIS
●Schließen Sie die Abdeckungen der
USB-Ladeanschlüsse, wenn die Lade- anschlüsse nicht verwendet werden. Fremdkörper oder Flüssigkeiten, die in
einen Anschluss gelangen, können einen Kurzschluss verursachen.
●Setzen Sie die USB-Ladeanschlüsse
keiner übermäßigen Krafteinwirkung und keinen Stößen aus.
●Zerlegen und verändern Sie die USB-
Ladeanschlüsse nicht.
■So vermeiden Sie Beschädigungen von externen Geräten
●Lassen Sie kein externes Gerät im
Fahrzeug zurück. Die Temperatur im Fahrzeuginnenraum kann so stark ansteigen, dass externe Geräte beschä-
digt werden können.
●Während ein externes Gerät ange- schlossen ist, sollten Sie weder das
externe Gerät noch sein Kabel herunter- drücken oder unnötigen Druck darauf ausüben.
■So verhindern Sie ein Entladen der Batterie
Verwenden Sie die USB-Ladeanschlüsse
nicht für längere Zeit, wenn der Motor aus- geschaltet ist.
Kabelloses Ladegerät (falls
vorhanden)A
B
C

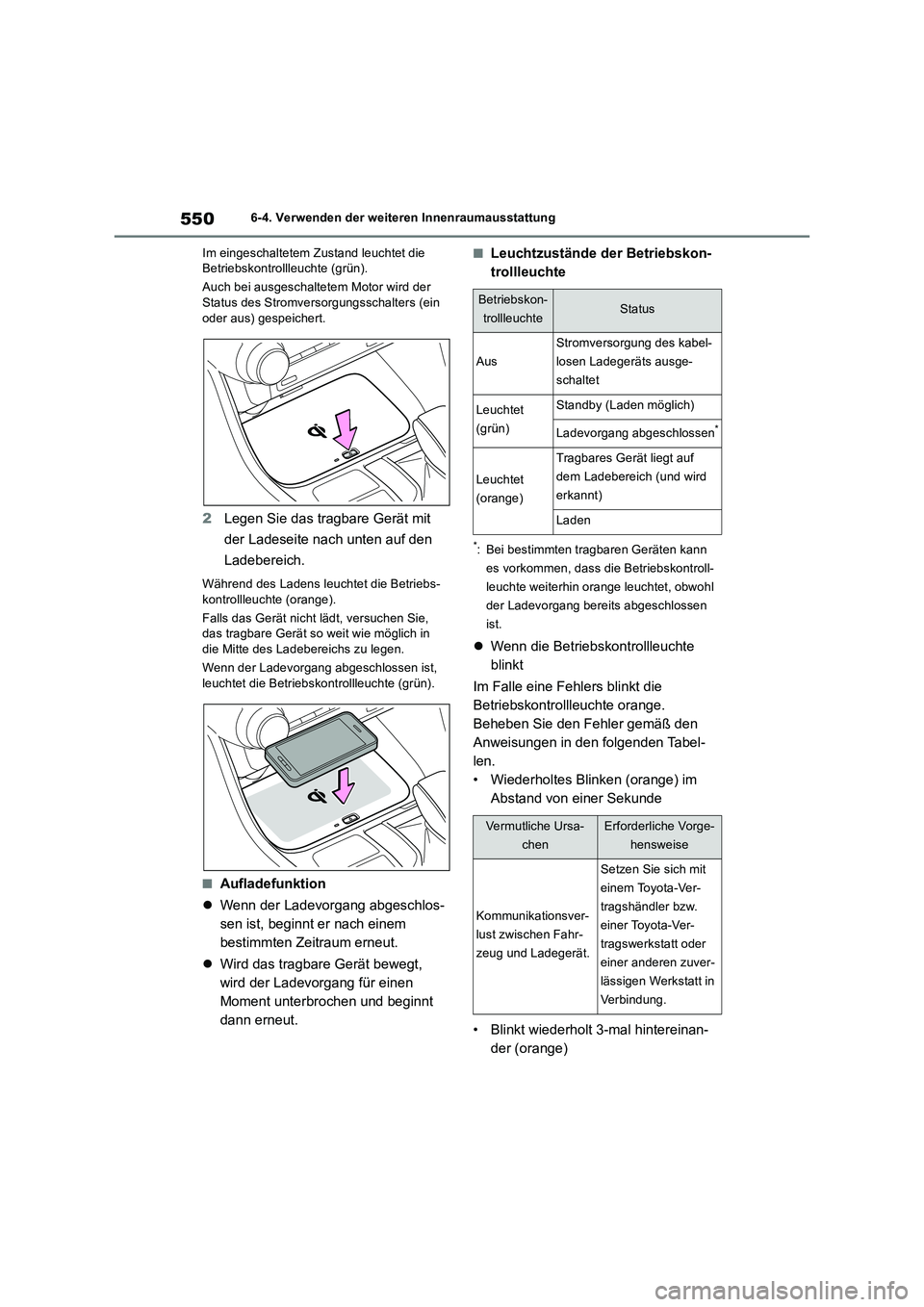

5506-4. Verwenden der weiteren Innenraumausstattung
Im eingeschaltetem Zustand leuchtet die
Betriebskontrollleuchte (grün).
Auch bei ausgeschaltetem Motor wird der
Status des Stromversorgungsschalters (ein
oder aus) gespeichert.
2Legen Sie das tragbare Gerät mit
der Ladeseite nach unten auf den
Ladebereich.
Während des Ladens leuchtet die Betriebs-
kontrollleuchte (orange).
Falls das Gerät nicht lädt, versuchen Sie,
das tragbare Gerät so weit wie möglich in
die Mitte des Ladebereichs zu legen.
Wenn der Ladevorgang abgeschlossen ist,
leuchtet die Betriebskontrollleuchte (grün).
■Aufladefunktion
Wenn der Ladevorgang abgeschlos-
sen ist, beginnt er nach einem
bestimmten Zeitraum erneut.
Wird das tragbare Gerät bewegt,
wird der Ladevorgang für einen
Moment unterbrochen und beginnt
dann erneut.
■Leuchtzustände der Betriebskon-
trollleuchte
*: Bei bestimmten tragbaren Geräten kann
es vorkommen, dass die Betriebskontroll-
leuchte weiterhin orange leuchtet, obwohl
der Ladevorgang bereits abgeschlossen
ist.
Wenn die Betriebskontrollleuchte
blinkt
Im Falle eine Fehlers blinkt die
Betriebskontrollleuchte orange.
Beheben Sie den Fehler gemäß den
Anweisungen in den folgenden Tabel-
len.
• Wiederholtes Blinken (orange) im
Abstand von einer Sekunde
• Blinkt wiederholt 3-mal hintereinan-
der (orange)
Betriebskon-
trollleuchteStatus
Aus
Stromversorgung des kabel-
losen Ladegeräts ausge-
schaltet
Leuchtet
(grün)Standby (Laden möglich)
Ladevorgang abgeschlossen*
Leuchtet
(orange)
Tragbares Gerät liegt auf
dem Ladebereich (und wird
erkannt)
Laden
Vermutliche Ursa-
chenErforderliche Vorge-
hensweise
Kommunikationsver-
lust zwischen Fahr-
zeug und Ladegerät.
Setzen Sie sich mit
einem Toyota-Ver-
tragshändler bzw.
einer Toyota-Ver-
tragswerkstatt oder
einer anderen zuver-
lässigen Werkstatt in
Verbindung.

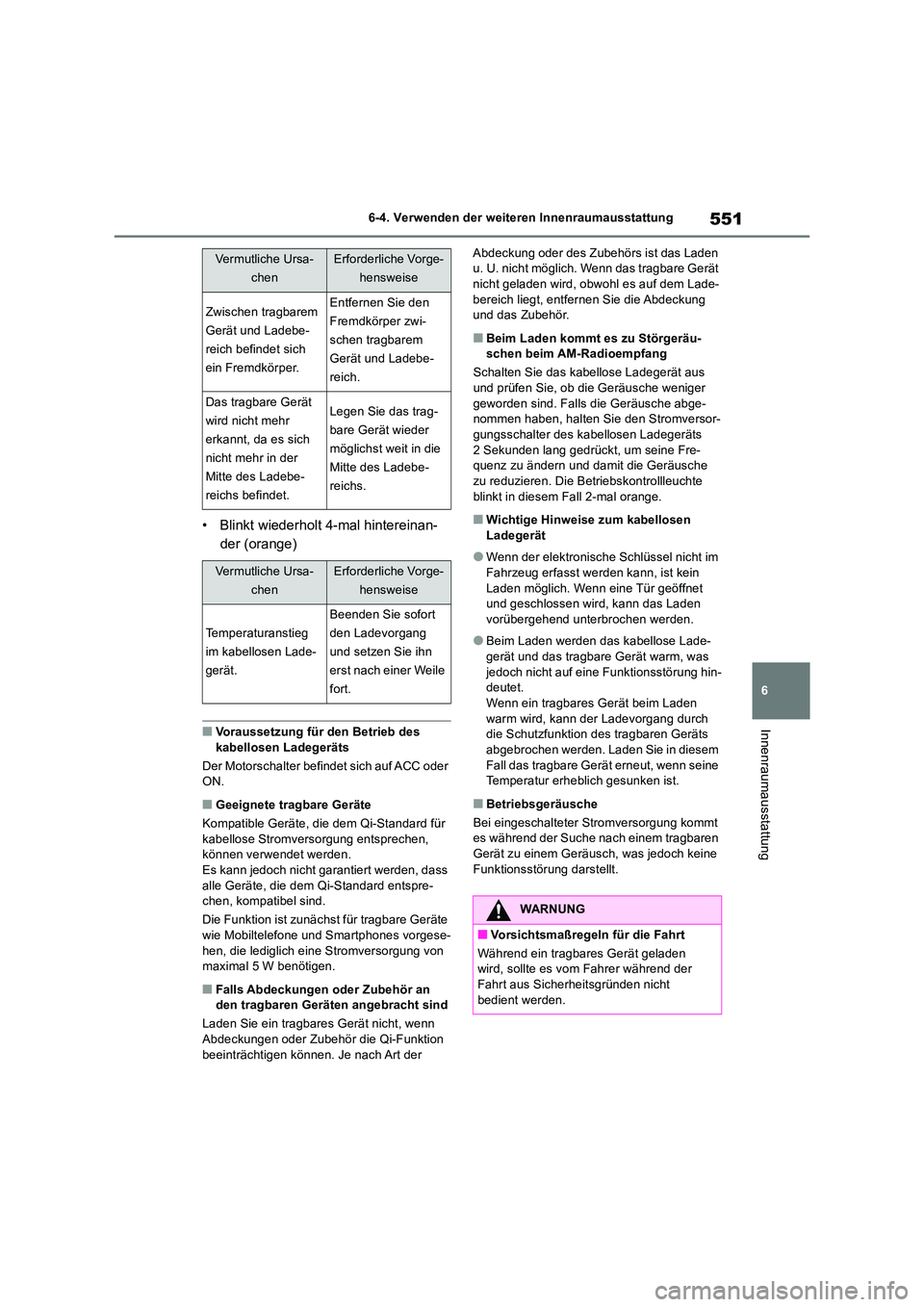

551
6
6-4. Verwenden der weiteren Innenraumausstattung
Innenraumausstattung
• Blinkt wiederholt 4-mal hintereinan-
der (orange)
■Voraussetzung für den Betrieb des kabellosen Ladegeräts
Der Motorschalter befindet sich auf ACC oder ON.
■Geeignete tragbare Geräte
Kompatible Geräte, die dem Qi-Standard für
kabellose Stromversorgung entsprechen, können verwendet werden.Es kann jedoch nicht garantiert werden, dass
alle Geräte, die dem Qi-Standard entspre- chen, kompatibel sind.
Die Funktion ist zunächst für tragbare Geräte wie Mobiltelefone und Smartphones vorgese-
hen, die lediglich eine Stromversorgung von maximal 5 W benötigen.
■Falls Abdeckungen oder Zubehör an den tragbaren Geräten angebracht sind
Laden Sie ein tragbares Gerät nicht, wenn
Abdeckungen oder Zubehör die Qi-Funktion beeinträchtigen können. Je nach Art der
Abdeckung oder des Zubehörs ist das Laden u. U. nicht möglich. Wenn das tragbare Gerät nicht geladen wird, obwohl es auf dem Lade-
bereich liegt, entfernen Sie die Abdeckung und das Zubehör.
■Beim Laden kommt es zu Störgeräu-schen beim AM-Radioempfang
Schalten Sie das kabellose Ladegerät aus
und prüfen Sie, ob die Geräusche weniger geworden sind. Falls die Geräusche abge-nommen haben, halten Sie den Stromversor-
gungsschalter des kabellosen Ladegeräts 2 Sekunden lang gedrückt, um seine Fre-quenz zu ändern und damit die Geräusche
zu reduzieren. Die Betriebskontrollleuchte blinkt in diesem Fall 2-mal orange.
■Wichtige Hinweise zum kabellosen Ladegerät
●Wenn der elektronische Schlüssel nicht im Fahrzeug erfasst werden kann, ist kein
Laden möglich. Wenn eine Tür geöffnet und geschlossen wird, kann das Laden vorübergehend unterbrochen werden.
●Beim Laden werden das kabellose Lade-gerät und das tragbare Gerät warm, was
jedoch nicht auf eine Funktionsstörung hin- deutet.Wenn ein tragbares Gerät beim Laden
warm wird, kann der Ladevorgang durch die Schutzfunktion des tragbaren Geräts abgebrochen werden. Laden Sie in diesem
Fall das tragbare Gerät erneut, wenn seine Temperatur erheblich gesunken ist.
■Betriebsgeräusche
Bei eingeschalteter Stromversorgung kommt es während der Suche nach einem tragbaren
Gerät zu einem Geräusch, was jedoch keine Funktionsstörung darstellt.
Vermutliche Ursa-
chen
Erforderliche Vorge-
hensweise
Zwischen tragbarem
Gerät und Ladebe-
reich befindet sich
ein Fremdkörper.
Entfernen Sie den
Fremdkörper zwi-
schen tragbarem
Gerät und Ladebe-
reich.
Das tragbare Gerät
wird nicht mehr
erkannt, da es sich
nicht mehr in der
Mitte des Ladebe-
reichs befindet.
Legen Sie das trag-
bare Gerät wieder
möglichst weit in die
Mitte des Ladebe-
reichs.
Vermutliche Ursa-
chen
Erforderliche Vorge-
hensweise
Temperaturanstieg
im kabellosen Lade-
gerät.
Beenden Sie sofort
den Ladevorgang
und setzen Sie ihn
erst nach einer Weile
fort.
WARNUNG
■Vorsichtsmaßregeln für die Fahrt
Während ein tragbares Gerät geladen wird, sollte es vom Fahrer während der Fahrt aus Sicherheitsgründen nicht
bedient werden.

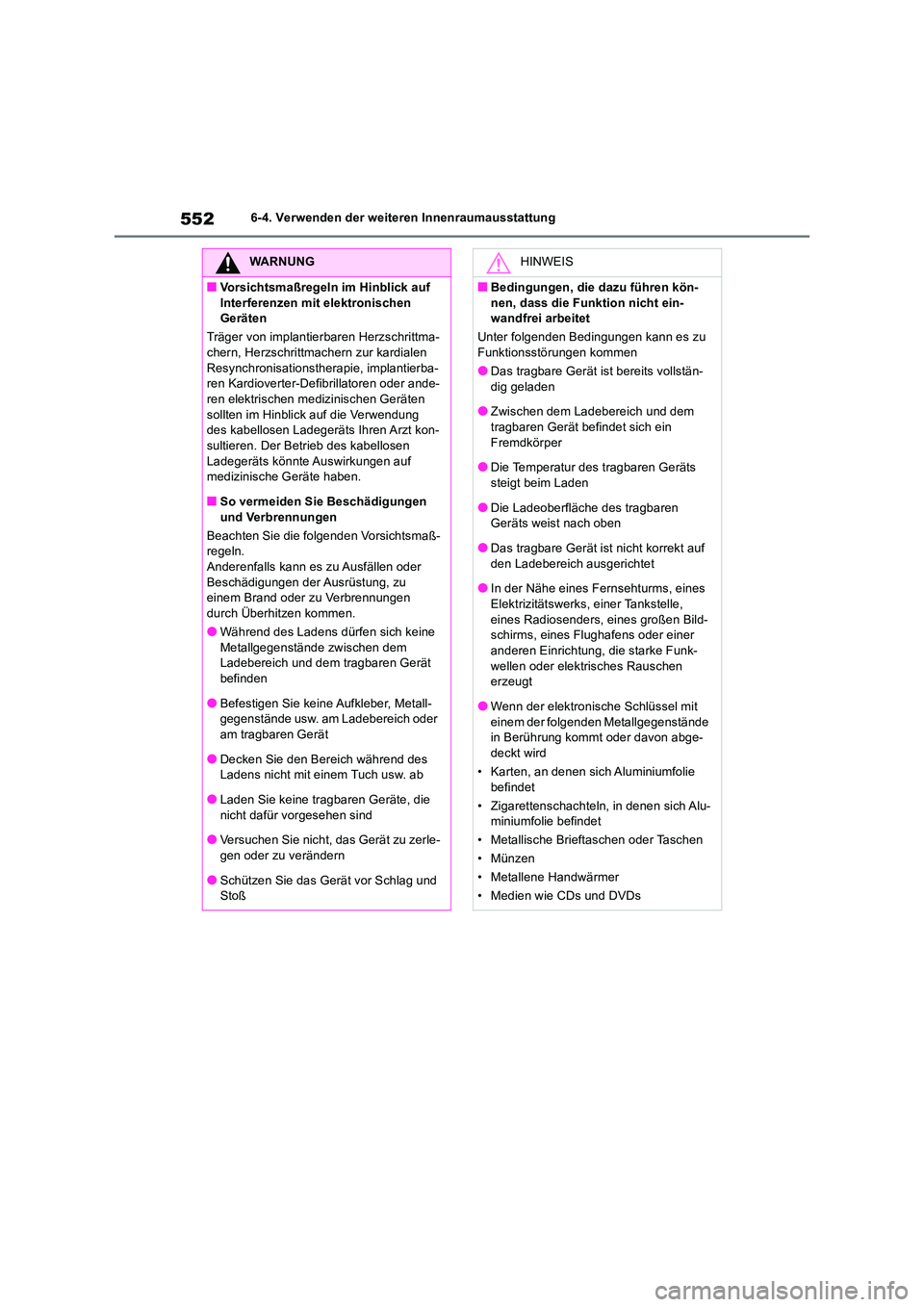

5526-4. Verwenden der weiteren Innenraumausstattung
WARNUNG
■Vorsichtsmaßregeln im Hinblick auf
Interferenzen mit elektronischen Geräten
Träger von implantier baren Herzschrittma- chern, Herzschrittmachern zur kardialen
Resynchronisationstherapie, implantierba- ren Kardioverter-Defibrillatoren oder ande-ren elektrischen medizinischen Geräten
sollten im Hinblick auf die Verwendung des kabellosen Ladegeräts Ihren Arzt kon-sultieren. Der Betrieb des kabellosen
Ladegeräts könnte Auswirkungen auf medizinische Geräte haben.
■So vermeiden Sie Beschädigungen
und Verbrennungen
Beachten Sie die folgenden Vorsichtsmaß- regeln.Anderenfalls kann es zu Ausfällen oder
Beschädigungen der Ausrüstung, zu einem Brand oder zu Verbrennungen durch Überhitzen kommen.
●Während des Ladens dürfen sich keine
Metallgegenstände zwischen dem Ladebereich und dem tragbaren Gerät befinden
●Befestigen Sie keine Aufkleber, Metall-gegenstände usw. am Ladebereich oder
am tragbaren Gerät
●Decken Sie den Bereich während des Ladens nicht mit einem Tuch usw. ab
●Laden Sie keine tragbaren Geräte, die nicht dafür vorgesehen sind
●Versuchen Sie nicht, das Gerät zu zerle-
gen oder zu verändern
●Schützen Sie das Gerät vor Schlag und Stoß
HINWEIS
■Bedingungen, die dazu führen kön-
nen, dass die Funktion nicht ein- wandfrei arbeitet
Unter folgenden Bedingungen kann es zu Funktionsstörungen kommen
●Das tragbare Gerät ist bereits vollstän-
dig geladen
●Zwischen dem Ladebereich und dem tragbaren Gerät befindet sich ein
Fremdkörper
●Die Temperatur des tragbaren Geräts steigt beim Laden
●Die Ladeoberfläche des tragbaren Geräts weist nach oben
●Das tragbare Gerät ist nicht korrekt auf
den Ladebereich ausgerichtet
●In der Nähe eines Fernsehturms, eines Elektrizitätswerks, einer Tankstelle,
eines Radiosenders, eines großen Bild- schirms, eines Flughafens oder einer anderen Einrichtung, die starke Funk-
wellen oder elektrisches Rauschen erzeugt
●Wenn der elektronische Schlüssel mit
einem der folgenden Metallgegenstände in Berührung kommt oder davon abge-
deckt wird
• Karten, an denen sich Aluminiumfolie befindet
• Zigarettenschachteln, in denen sich Alu- miniumfolie befindet
• Metallische Brieftaschen oder Taschen
• Münzen
• Metallene Handwärmer
• Medien wie CDs und DVDs
