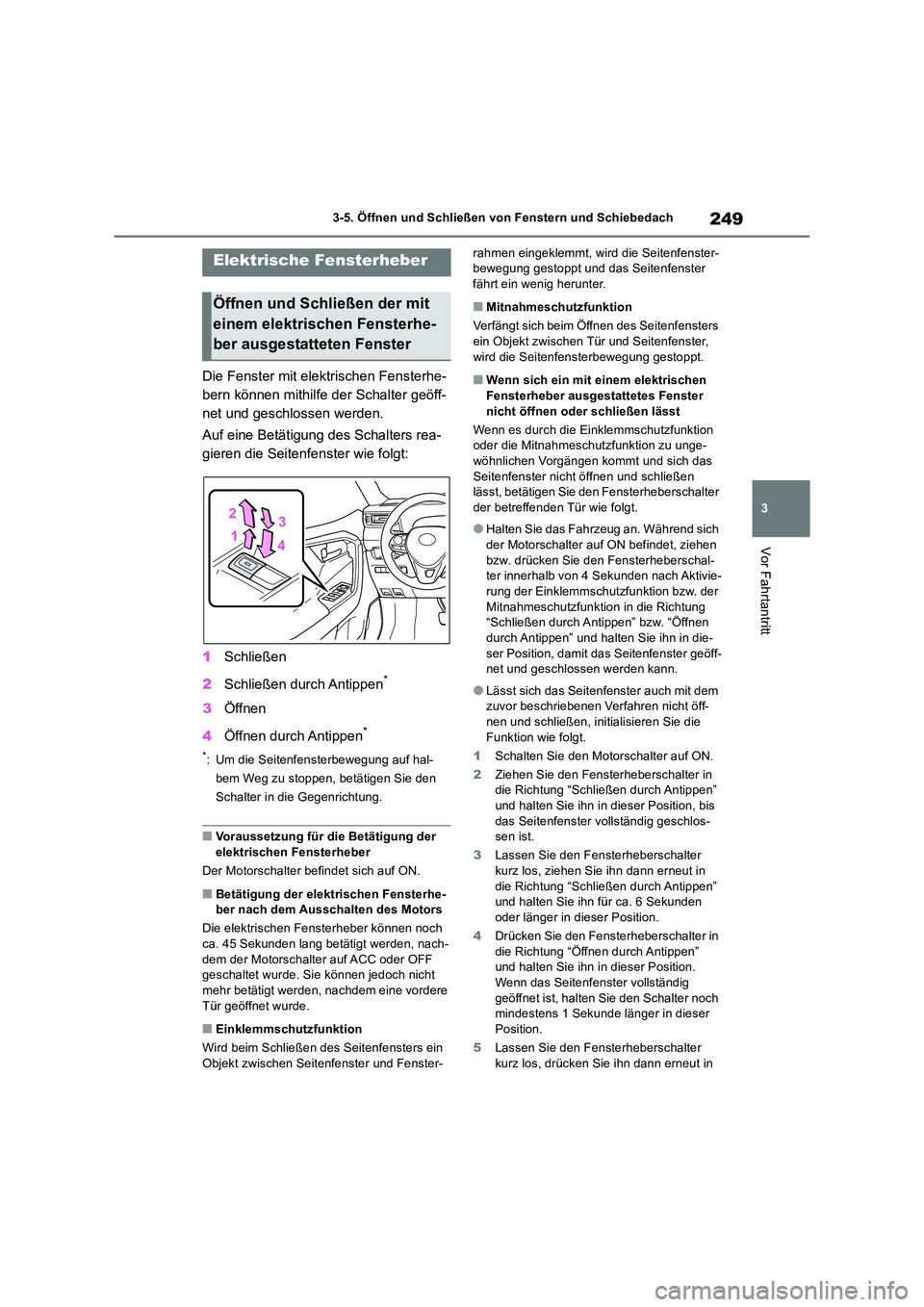

3-5. Öffnen und Schließen von Fenstern und Schiebedach
Vor Fahrtantritt
3-5.Öffnen und Sc hließ en von Fens te rn und Sch ieb edac h
Die Fenster mit elektrischen Fensterhe-
bern können mithilfe der Schalter geöff-
net und geschlossen werden.
Auf eine Betätigung des Schalters rea-
gieren die Seitenfenster wie folgt:
1 Schließen
2 Schließen durch Antippen*
3Öffnen
4 Öffnen durch Antippen*
*: Um die Seitenfensterbewegung auf hal-
bem Weg zu stoppen, betätigen Sie den
Schalter in die Gegenrichtung.
■Voraussetzung für die Betätigung der
elektrischen Fensterheber
Der Motorschalter befindet sich auf ON.
■Betätigung der elektrischen Fensterhe- ber nach dem Ausschalten des Motors
Die elektrischen Fensterheber können noch ca. 45 Sekunden lang betätigt werden, nach-
dem der Motorschalter auf ACC oder OFF geschaltet wurde. Sie können jedoch nicht mehr betätigt werden, nachdem eine vordere
Tür geöffnet wurde.
■Einklemmschutzfunktion
Wird beim Schließen des Seitenfensters ein Objekt zwischen Seitenfenster und Fenster-
rahmen eingeklemmt, wird die Seitenfenster- bewegung gestoppt und das Seitenfenster fährt ein wenig herunter.
■Mitnahmeschutzfunktion
Verfängt sich beim Öffnen des Seitenfensters
ein Objekt zwischen Tür und Seitenfenster, wird die Seitenfensterbewegung gestoppt.
■Wenn sich ein mit einem elektrischen Fensterheber ausgestattetes Fenster
nicht öffnen oder schließen lässt
Wenn es durch die Einklemmschutzfunktion oder die Mitnahmeschutzfunktion zu unge-wöhnlichen Vorgängen kommt und sich das
Seitenfenster nicht öffnen und schließen lässt, betätigen Sie den Fensterheberschalter der betreffenden Tür wie folgt.
●Halten Sie das Fahrzeug an. Während sich der Motorschalter auf ON befindet, ziehen
bzw. drücken Sie den Fensterheberschal- ter innerhalb von 4 Sekunden nach Aktivie-rung der Einklemmschutzfunktion bzw. der
Mitnahmeschutzfunktion in die Richtung “Schließen durch Antippen” bzw. “Öffnen durch Antippen” und halten Sie ihn in die-
ser Position, damit das Seitenfenster geöff- net und geschlossen werden kann.
●Lässt sich das Seitenfenster auch mit dem zuvor beschriebenen Verfahren nicht öff-nen und schließen, initialisieren Sie die
Funktion wie folgt.
1 Schalten Sie den Motorschalter auf ON.
2 Ziehen Sie den Fensterheberschalter in die Richtung “Schließen durch Antippen” und halten Sie ihn in dieser Position, bis
das Seitenfenster vollständig geschlos- sen ist.
3 Lassen Sie den Fensterheberschalter kurz los, ziehen Sie ihn dann erneut in
die Richtung “Schließen durch Antippen” und halten Sie ihn für ca. 6 Sekunden oder länger in dieser Position.
4 Drücken Sie den Fensterheberschalter in
die Richtung “Öffnen durch Antippen” und halten Sie ihn in dieser Position. Wenn das Seitenfenster vollständig
geöffnet ist, halten Sie den Schalter noch mindestens 1 Sekunde länger in dieser Position.
5 Lassen Sie den Fensterheberschalter
kurz los, drücken Sie ihn dann erneut in
Elektrische Fensterheber
Öffnen und Schließen der mit
einem elektrischen Fensterhe-
ber ausgestatteten Fenster

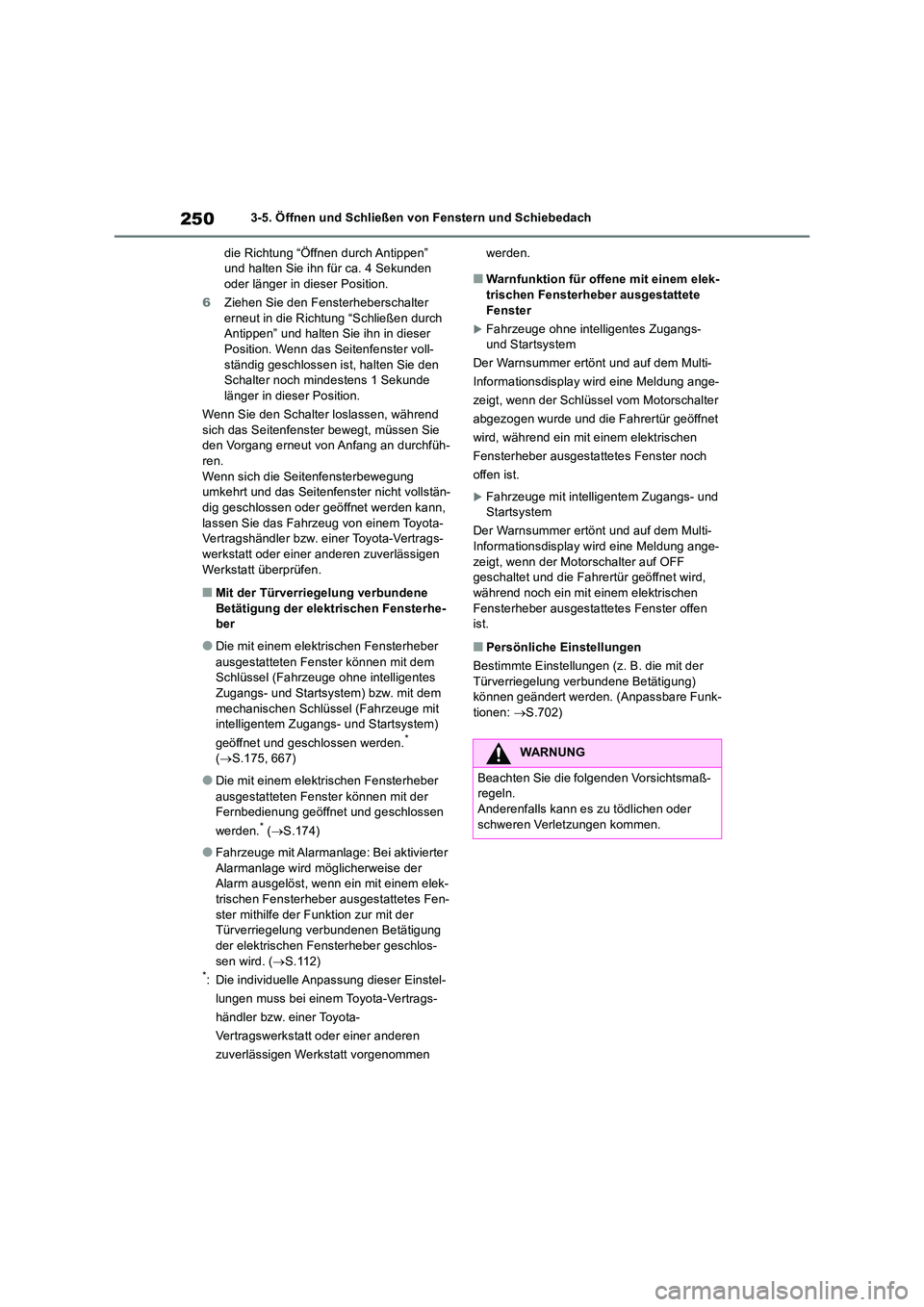

2503-5. Öffnen und Schließen von Fenstern und Schiebedach
die Richtung “Öffnen durch Antippen” und halten Sie ihn für ca. 4 Sekunden oder länger in dieser Position.
6 Ziehen Sie den Fensterheberschalter
erneut in die Richtung “Schließen durch Antippen” und halten Sie ihn in dieser Position. Wenn das Seitenfenster voll-
ständig geschlossen ist, halten Sie den Schalter noch mindestens 1 Sekunde länger in dieser Position.
Wenn Sie den Schalter loslassen, während
sich das Seitenfenster bewegt, müssen Sie den Vorgang erneut von Anfang an durchfüh-ren.
Wenn sich die Seitenfensterbewegung umkehrt und das Seitenfenster nicht vollstän-dig geschlossen oder geöffnet werden kann,
lassen Sie das Fahrzeug von einem Toyota- Vertragshändler bzw. einer Toyota-Vertrags-werkstatt oder einer anderen zuverlässigen
Werkstatt überprüfen.
■Mit der Türverriegelung verbundene Betätigung der elektrischen Fensterhe-ber
●Die mit einem elektrischen Fensterheber
ausgestatteten Fenster können mit dem Schlüssel (Fahrzeuge ohne intelligentes Zugangs- und Startsystem) bzw. mit dem
mechanischen Schlüssel (Fahrzeuge mit intelligentem Zugangs- und Startsystem)
geöffnet und geschlossen werden.* ( S.175, 667)
●Die mit einem elektrischen Fensterheber
ausgestatteten Fenster können mit der Fernbedienung geöffnet und geschlossen
werden.* ( S.174)
●Fahrzeuge mit Alarmanlage: Bei aktivierter Alarmanlage wird möglicherweise der Alarm ausgelöst, wenn ein mit einem elek-
trischen Fensterheber ausgestattetes Fen- ster mithilfe der Funktion zur mit der Türverriegelung verbundenen Betätigung
der elektrischen Fensterheber geschlos- sen wird. ( S.112)*: Die individuelle Anpassung dieser Einstel-
lungen muss bei einem Toyota-Vertrags-
händler bzw. einer Toyota-
Vertragswerkstatt oder einer anderen
zuverlässigen Werkstatt vorgenommen
werden.
■Warnfunktion für offene mit einem elek-
trischen Fensterheber ausgestattete Fenster
Fahrzeuge ohne intelligentes Zugangs- und Startsystem
Der Warnsummer ertönt und auf dem Multi-
Informationsdisplay wird eine Meldung ange-
zeigt, wenn der Schlüssel vom Motorschalter
abgezogen wurde und die Fahrertür geöffnet
wird, während ein mit einem elektrischen
Fensterheber ausgestattetes Fenster noch
offen ist.
Fahrzeuge mit intelligentem Zugangs- und Startsystem
Der Warnsummer ertönt und auf dem Multi-
Informationsdisplay wird eine Meldung ange- zeigt, wenn der Motorschalter auf OFF geschaltet und die Fahrertür geöffnet wird,
während noch ein mit einem elektrischen Fensterheber ausgestattetes Fenster offen ist.
■Persönliche Einstellungen
Bestimmte Einstellungen (z. B. die mit der
Türverriegelung verbundene Betätigung) können geändert werden. (Anpassbare Funk- tionen: S.702)
WARNUNG
Beachten Sie die folgenden Vorsichtsmaß- regeln.
Anderenfalls kann es zu tödlichen oder schweren Verletzungen kommen.

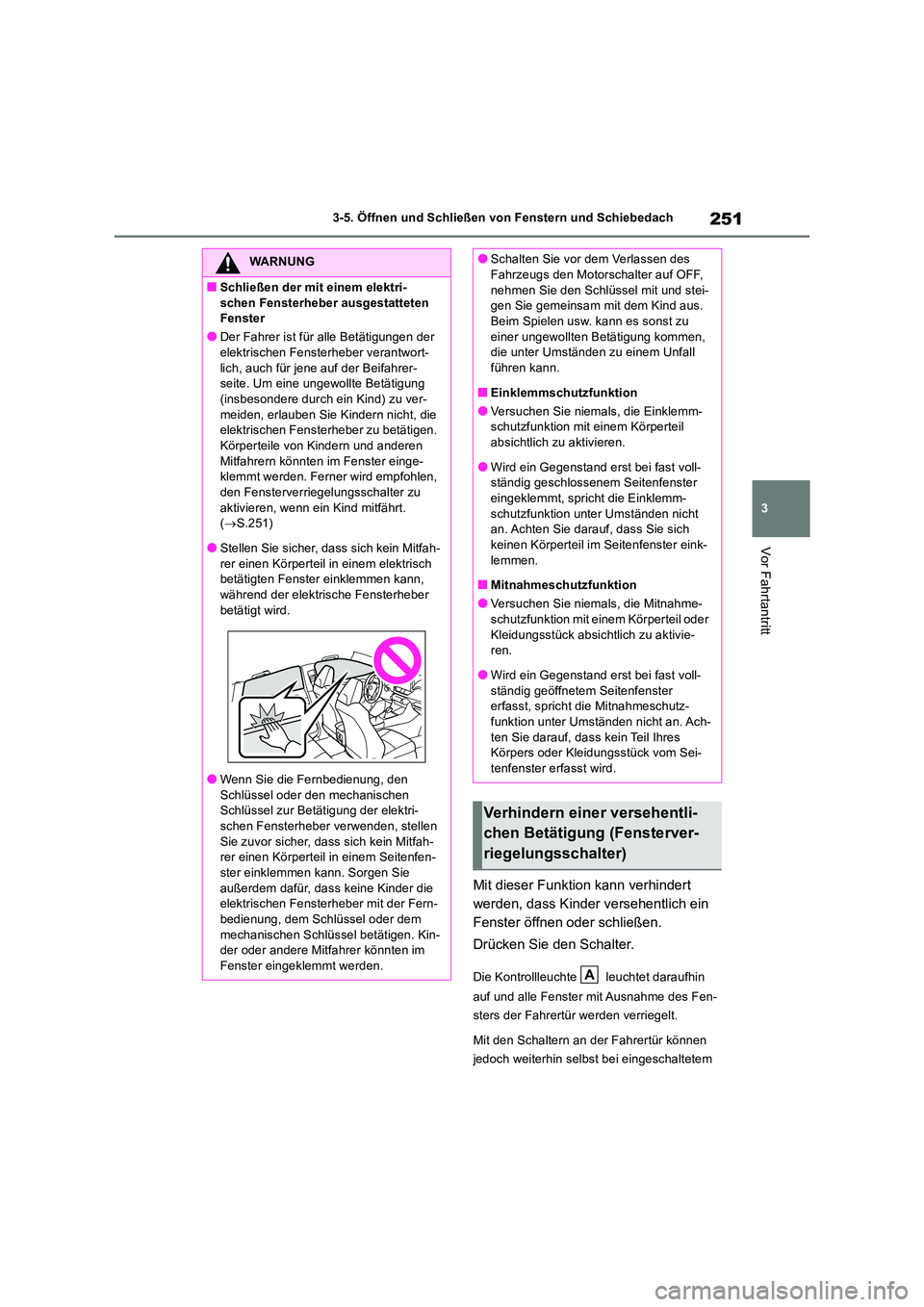

251
3
3-5. Öffnen und Schließen von Fenstern und Schiebedach
Vor Fahrtantritt
Mit dieser Funktion kann verhindert
werden, dass Kinder versehentlich ein
Fenster öffnen oder schließen.
Drücken Sie den Schalter.
Die Kontrollleuchte leuchtet daraufhin
auf und alle Fenster mit Ausnahme des Fen-
sters der Fahrertür werden verriegelt.
Mit den Schaltern an der Fahrertür können
jedoch weiterhin selbst bei eingeschaltetem
WARNUNG
■Schließen der mit einem elektri-
schen Fensterheber ausgestatteten Fenster
●Der Fahrer ist für alle Betätigungen der elektrischen Fensterheber verantwort-
lich, auch für jene auf der Beifahrer- seite. Um eine ungewollte Betätigung (insbesondere durch ein Kind) zu ver-
meiden, erlauben Sie Kindern nicht, die elektrischen Fensterheber zu betätigen. Körperteile von Kindern und anderen
Mitfahrern könnten im Fenster einge- klemmt werden. Ferner wird empfohlen, den Fensterverriegelungsschalter zu
aktivieren, wenn ein Kind mitfährt. ( S.251)
●Stellen Sie sicher, dass sich kein Mitfah-
rer einen Körperteil in einem elektrisch betätigten Fenster einklemmen kann, während der elektrische Fensterheber
betätigt wird.
●Wenn Sie die Fernbedienung, den Schlüssel oder den mechanischen Schlüssel zur Betätigung der elektri-
schen Fensterheber verwenden, stellen Sie zuvor sicher, dass sich kein Mitfah-rer einen Körperteil in einem Seitenfen-
ster einklemmen kann. Sorgen Sie außerdem dafür, dass keine Kinder die elektrischen Fensterheber mit der Fern-
bedienung, dem Schlüssel oder dem mechanischen Schlüssel betätigen. Kin-der oder andere Mitfahrer könnten im
Fenster eingeklemmt werden.
●Schalten Sie vor dem Verlassen des Fahrzeugs den Motorschalter auf OFF,
nehmen Sie den Schlüssel mit und stei- gen Sie gemeinsam mit dem Kind aus. Beim Spielen usw. kann es sonst zu
einer ungewollten Betätigung kommen, die unter Umständen zu einem Unfall führen kann.
■Einklemmschutzfunktion
●Versuchen Sie niemals, die Einklemm-schutzfunktion mit einem Körperteil absichtlich zu aktivieren.
●Wird ein Gegenstand erst bei fast voll-ständig geschlossenem Seitenfenster eingeklemmt, spricht die Einklemm-
schutzfunktion unter Umständen nicht an. Achten Sie darauf, dass Sie sich keinen Körperteil im Seitenfenster eink-
lemmen.
■Mitnahmeschutzfunktion
●Versuchen Sie niemals, die Mitnahme- schutzfunktion mit einem Körperteil oder
Kleidungsstück absichtlich zu aktivie- ren.
●Wird ein Gegenstand erst bei fast voll-
ständig geöffnetem Seitenfenster erfasst, spricht die Mitnahmeschutz-funktion unter Umständen nicht an. Ach-
ten Sie darauf, dass kein Teil Ihres Körpers oder Kleidungsstück vom Sei-tenfenster erfasst wird.
Verhindern einer versehentli-
chen Betätigung (Fensterver-
riegelungsschalter)
A

2523-5. Öffnen und Schließen von Fenstern und Schiebedach
Fensterverriegelungsschalter alle Fenster
geöffnet und geschlossen werden.
■Voraussetzung für die Betätigung des Fensterverriegelungsschalters
Der Motorschalter befindet sich auf ON.
■Wenn die Batterie abgeklemmt wird
Der Fensterverriegelungsschalter wird deak-
tiviert. Drücken Sie, falls erforderlich, nach dem Wiederanklemmen der Batterie den Fensterverriegelungsschalter erneut.
*: Falls vorhanden
■Öffnen und Schließen
1 Schiebedach öffnen*
Zur Verringerung von Windgeräuschen öff-
net sich das Schiebedach nicht vollständig.
Drücken Sie den Schalter erneut, um das
Schiebedach vollständig zu öffnen.
2 Schiebedach schließen*
*: Drücken Sie leicht auf eine Seite des
Schiebedachschalters, um das Schiebe-
dach auf halbem Weg zu stoppen.
■Aufstellen und Absenken
Schiebedach*
Verwenden Sie zum Öffnen,
Schließen, Aufstellen und Absen-
ken des Schiebedachs die Dach-
schalter.
Betätigung des Schiebedachs

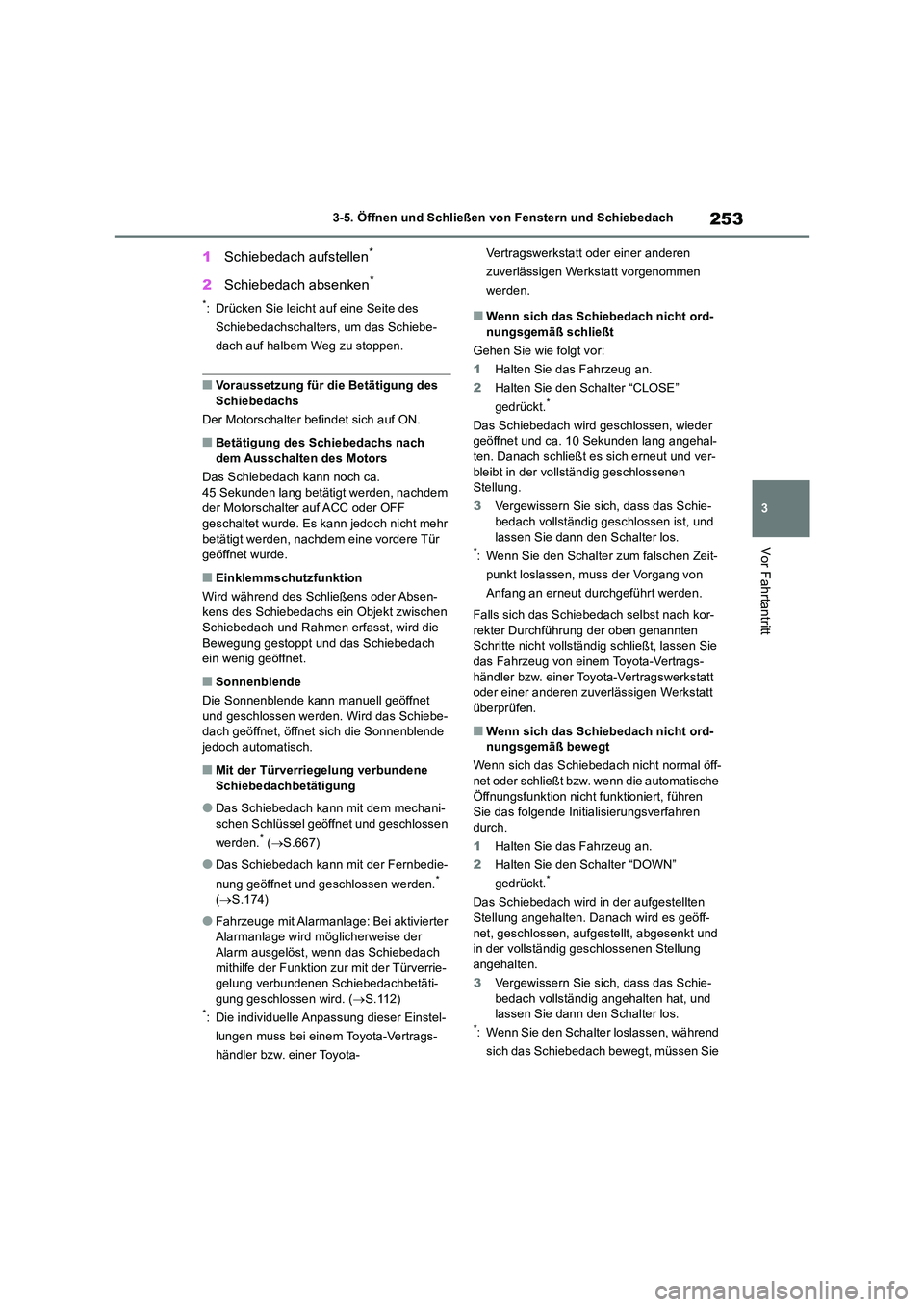

253
3
3-5. Öffnen und Schließen von Fenstern und Schiebedach
Vor Fahrtantritt
1 Schiebedach aufstellen*
2Schiebedach absenken*
*: Drücken Sie leicht auf eine Seite des
Schiebedachschalters, um das Schiebe-
dach auf halbem Weg zu stoppen.
■Voraussetzung für die Betätigung des Schiebedachs
Der Motorschalter befindet sich auf ON.
■Betätigung des Schiebedachs nach dem Ausschalten des Motors
Das Schiebedach kann noch ca.
45 Sekunden lang betätigt werden, nachdem der Motorschalter auf ACC oder OFF geschaltet wurde. Es kann jedoch nicht mehr
betätigt werden, nachdem eine vordere Tür geöffnet wurde.
■Einklemmschutzfunktion
Wird während des Schließens oder Absen- kens des Schiebedachs ein Objekt zwischen
Schiebedach und Rahmen erfasst, wird die Bewegung gestoppt und das Schiebedach ein wenig geöffnet.
■Sonnenblende
Die Sonnenblende kann manuell geöffnet
und geschlossen werden. Wird das Schiebe- dach geöffnet, öffnet sich die Sonnenblende jedoch automatisch.
■Mit der Türverriegelung verbundene
Schiebedachbetätigung
●Das Schiebedach kann mit dem mechani-
schen Schlüssel geöffnet und geschlossen
werden.* ( S.667)
●Das Schiebedach kann mit der Fernbedie-
nung geöffnet und geschlossen werden.* ( S.174)
●Fahrzeuge mit Alarmanlage: Bei aktivierter Alarmanlage wird möglicherweise der
Alarm ausgelöst, wenn das Schiebedach mithilfe der Funktion zur mit der Türverrie-gelung verbundenen Schiebedachbetäti-
gung geschlossen wird. ( S.112)*: Die individuelle Anpassung dieser Einstel-
lungen muss bei einem Toyota-Vertrags-
händler bzw. einer Toyota-
Vertragswerkstatt oder einer anderen
zuverlässigen Werkstatt vorgenommen
werden.
■Wenn sich das Schiebedach nicht ord-
nungsgemäß schließt
Gehen Sie wie folgt vor:
1 Halten Sie das Fahrzeug an.
2 Halten Sie den Schalter “CLOSE”
gedrückt.*
Das Schiebedach wird geschlossen, wieder geöffnet und ca. 10 Sekunden lang angehal-ten. Danach schließt es sich erneut und ver-
bleibt in der vollständig geschlossenen Stellung.
3 Vergewissern Sie sich, dass das Schie- bedach vollständig geschlossen ist, und
lassen Sie dann den Schalter los.*: Wenn Sie den Schalter zum falschen Zeit-
punkt loslassen, muss der Vorgang von
Anfang an erneut durchgeführt werden.
Falls sich das Schiebedach selbst nach kor-
rekter Durchführung der oben genannten Schritte nicht vollständig schließt, lassen Sie das Fahrzeug von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt
überprüfen.
■Wenn sich das Schiebedach nicht ord- nungsgemäß bewegt
Wenn sich das Schiebedach nicht normal öff- net oder schließt bzw. wenn die automatische
Öffnungsfunktion nicht funktioniert, führen Sie das folgende Initialisierungsverfahren durch.
1 Halten Sie das Fahrzeug an.
2 Halten Sie den Schalter “DOWN”
gedrückt.*
Das Schiebedach wird in der aufgestellten
Stellung angehalten. Danach wird es geöff- net, geschlossen, aufgestellt, abgesenkt und in der vollständig geschlossenen Stellung
angehalten.
3 Vergewissern Sie sich, dass das Schie- bedach vollständig angehalten hat, und lassen Sie dann den Schalter los.*: Wenn Sie den Schalter loslassen, während
sich das Schiebedach bewegt, müssen Sie

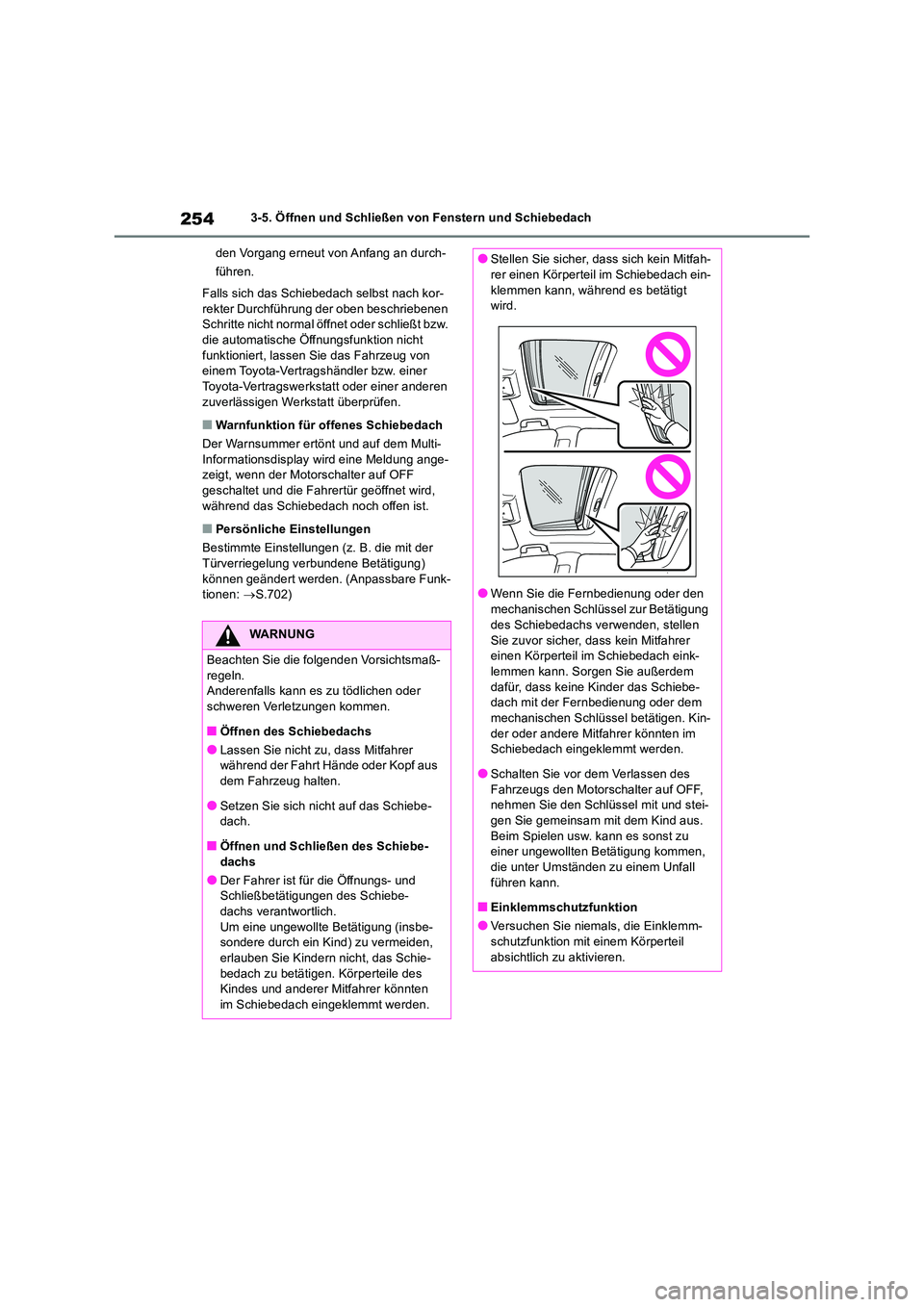

2543-5. Öffnen und Schließen von Fenstern und Schiebedach
den Vorgang erneut von Anfang an durch-
führen.
Falls sich das Schiebedach selbst nach kor-
rekter Durchführung der oben beschriebenen Schritte nicht normal öffnet oder schließt bzw. die automatische Öffnungsfunktion nicht
funktioniert, lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
zuverlässigen Werkstatt überprüfen.
■Warnfunktion für offenes Schiebedach
Der Warnsummer ertönt und auf dem Multi- Informationsdisplay wird eine Meldung ange-zeigt, wenn der Motorschalter auf OFF
geschaltet und die Fahrertür geöffnet wird, während das Schiebedach noch offen ist.
■Persönliche Einstellungen
Bestimmte Einstellungen (z. B. die mit der Türverriegelung verbundene Betätigung)
können geändert werden. (Anpassbare Funk- tionen: S.702)
WARNUNG
Beachten Sie die folgenden Vorsichtsmaß-
regeln. Anderenfalls kann es zu tödlichen oder schweren Verletzungen kommen.
■Öffnen des Schiebedachs
●Lassen Sie nicht zu, dass Mitfahrer während der Fahrt Hände oder Kopf aus
dem Fahrzeug halten.
●Setzen Sie sich nicht auf das Schiebe- dach.
■Öffnen und Schließen des Schiebe-dachs
●Der Fahrer ist für die Öffnungs- und Schließbetätigungen des Schiebe-
dachs verantwortlich. Um eine ungewollte Betätigung (insbe-sondere durch ein Kind) zu vermeiden,
erlauben Sie Kindern nicht, das Schie- bedach zu betätigen. Körperteile des Kindes und anderer Mitfahrer könnten
im Schiebedach eingeklemmt werden.
●Stellen Sie sicher, dass sich kein Mitfah- rer einen Körperteil im Schiebedach ein-
klemmen kann, während es betätigt wird.
●Wenn Sie die Fernbedienung oder den
mechanischen Schlüssel zur Betätigung des Schiebedachs verwenden, stellen
Sie zuvor sicher, dass kein Mitfahrer einen Körperteil im Schiebedach eink-lemmen kann. Sorgen Sie außerdem
dafür, dass keine Kinder das Schiebe- dach mit der Fernbedienung oder dem mechanischen Schlüssel betätigen. Kin-
der oder andere Mitfahrer könnten im Schiebedach eingeklemmt werden.
●Schalten Sie vor dem Verlassen des
Fahrzeugs den Motorschalter auf OFF, nehmen Sie den Schlüssel mit und stei-gen Sie gemeinsam mit dem Kind aus.
Beim Spielen usw. kann es sonst zu einer ungewollten Betätigung kommen, die unter Umständen zu einem Unfall
führen kann.
■Einklemmschutzfunktion
●Versuchen Sie niemals, die Einklemm- schutzfunktion mit einem Körperteil
absichtlich zu aktivieren.

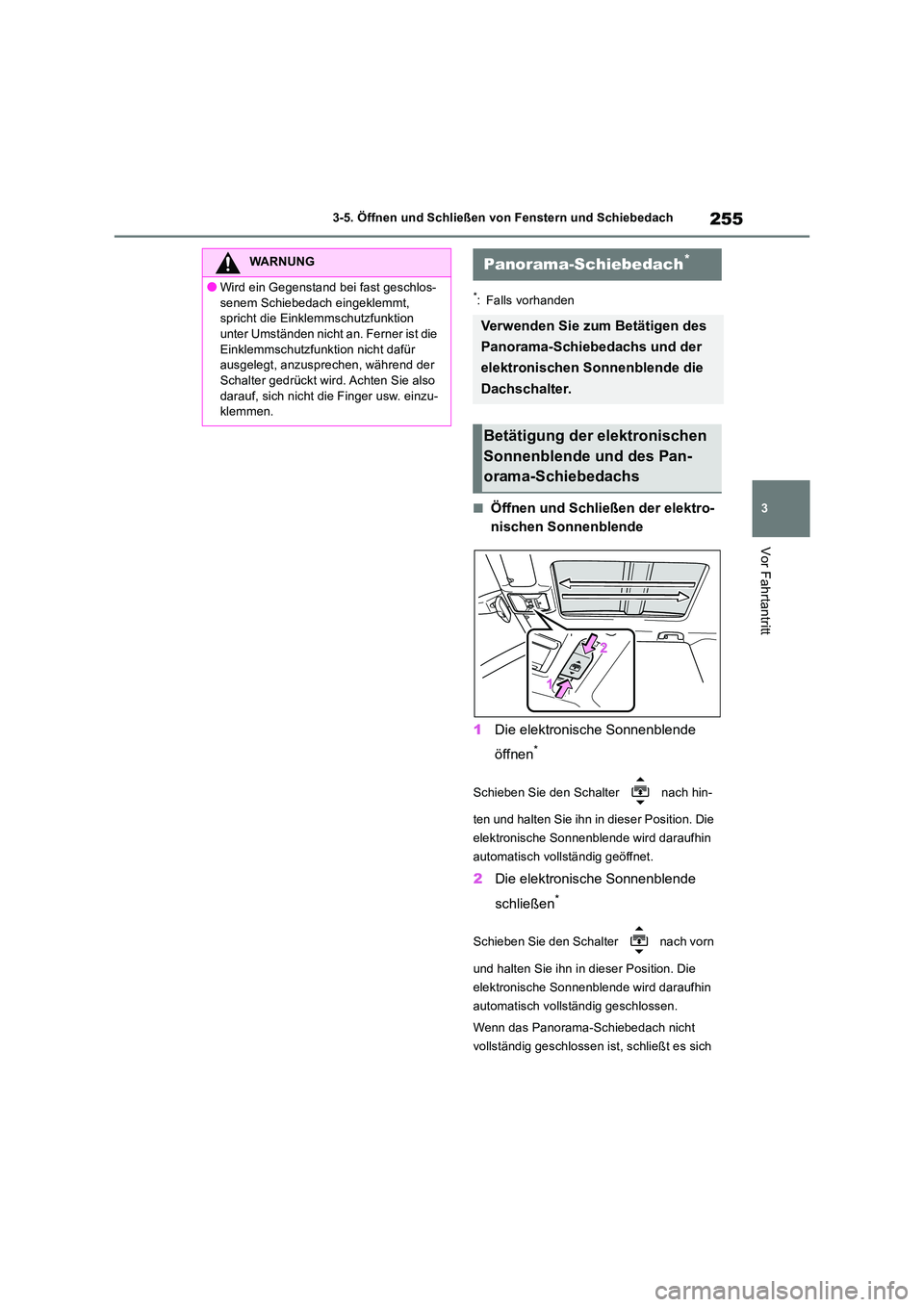

255
3
3-5. Öffnen und Schließen von Fenstern und Schiebedach
Vor Fahrtantritt
*: Falls vorhanden
■Öffnen und Schließen der elektro-
nischen Sonnenblende
1 Die elektronische Sonnenblende
öffnen*
Schieben Sie den Schalter nach hin-
ten und halten Sie ihn in dieser Position. Die
elektronische Sonnenblende wird daraufhin
automatisch vollständig geöffnet.
2 Die elektronische Sonnenblende
schließen*
Schieben Sie den Schalter nach vorn
und halten Sie ihn in dieser Position. Die
elektronische Sonnenblende wird daraufhin
automatisch vollständig geschlossen.
Wenn das Panorama-Schiebedach nicht
vollständig geschlossen ist, schließt es sich
WARNUNG
●Wird ein Gegenstand bei fast geschlos-
senem Schiebedach eingeklemmt, spricht die Einklemmschutzfunktion unter Umständen nicht an. Ferner ist die
Einklemmschutzfunktion nicht dafür ausgelegt, anzusprechen, während der Schalter gedrückt wird. Achten Sie also
darauf, sich nicht die Finger usw. einzu- klemmen.
Panorama-Schiebedach*
Verwenden Sie zum Betätigen des
Panorama-Schiebedachs und der
elektronischen Sonnenblende die
Dachschalter.
Betätigung der elektronischen
Sonnenblende und des Pan-
orama-Schiebedachs

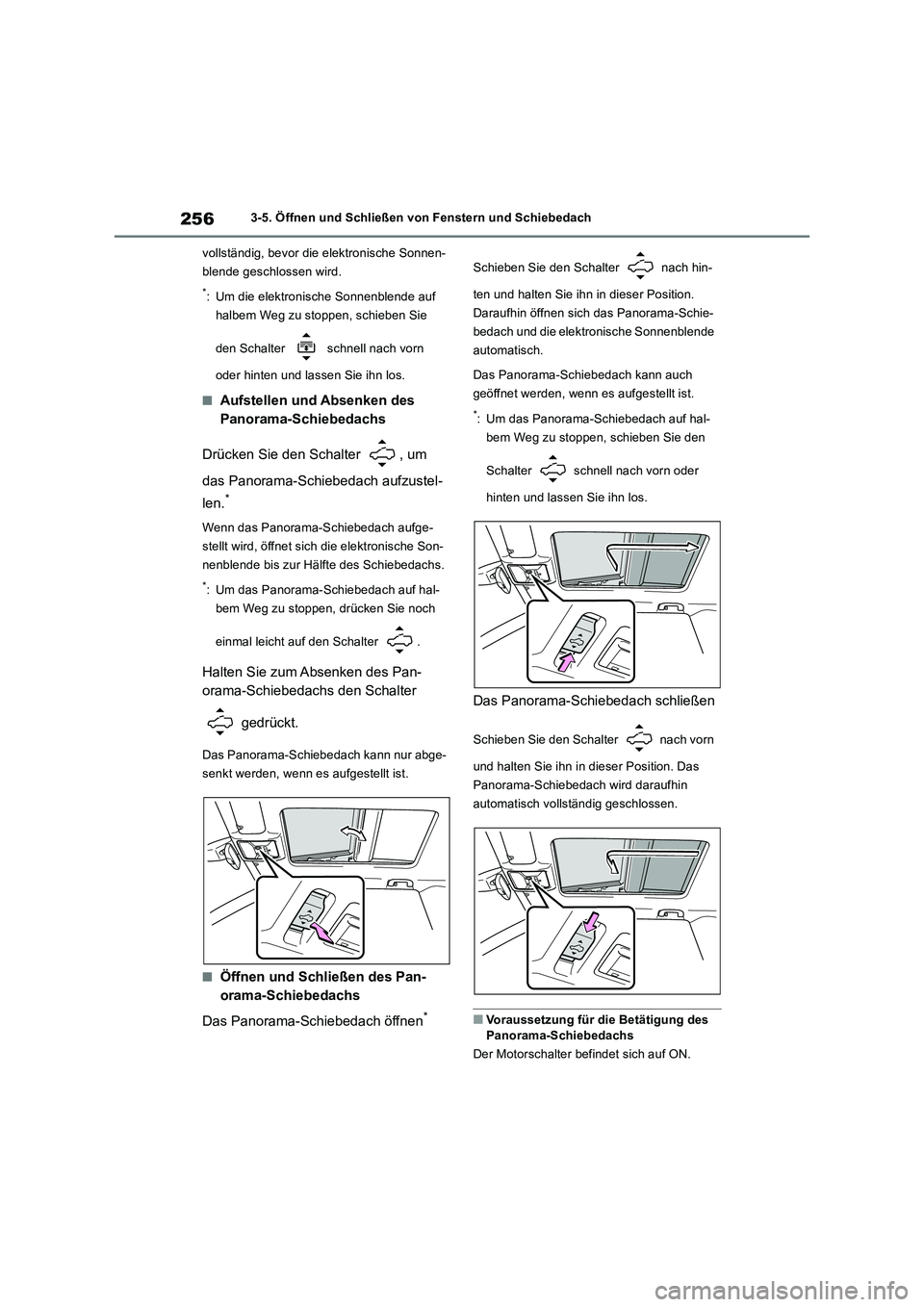

2563-5. Öffnen und Schließen von Fenstern und Schiebedach
vollständig, bevor die elektronische Sonnen-
blende geschlossen wird.
*: Um die elektronische Sonnenblende auf
halbem Weg zu stoppen, schieben Sie
den Schalter schnell nach vorn
oder hinten und lassen Sie ihn los.
■Aufstellen und Absenken des
Panorama-Schiebedachs
Drücken Sie den Schalter , um
das Panorama-Schiebedach aufzustel-
len.
*
Wenn das Panorama-Schiebedach aufge-
stellt wird, öffnet sich die elektronische Son-
nenblende bis zur Hälfte des Schiebedachs.
*: Um das Panorama-Schiebedach auf hal-
bem Weg zu stoppen, drücken Sie noch
einmal leicht auf den Schalter .
Halten Sie zum Absenken des Pan-
orama-Schiebedachs den Schalter
gedrückt.
Das Panorama-Schiebedach kann nur abge-
senkt werden, wenn es aufgestellt ist.
■Öffnen und Schließen des Pan-
orama-Schiebedachs
Das Panorama-Schiebedach öffnen
*
Schieben Sie den Schalter nach hin-
ten und halten Sie ihn in dieser Position.
Daraufhin öffnen sich das Panorama-Schie-
bedach und die elektronische Sonnenblende
automatisch.
Das Panorama-Schiebedach kann auch
geöffnet werden, wenn es aufgestellt ist.
*: Um das Panorama-Schiebedach auf hal-
bem Weg zu stoppen, schieben Sie den
Schalter schnell nach vorn oder
hinten und lassen Sie ihn los.
Das Panorama-Schiebedach schließen
Schieben Sie den Schalter nach vorn
und halten Sie ihn in dieser Position. Das
Panorama-Schiebedach wird daraufhin
automatisch vollständig geschlossen.
■Voraussetzung für die Betätigung des
Panorama-Schiebedachs
Der Motorschalter befindet sich auf ON.
