2018 TOYOTA RAV4 Betriebsanleitungen (in German)

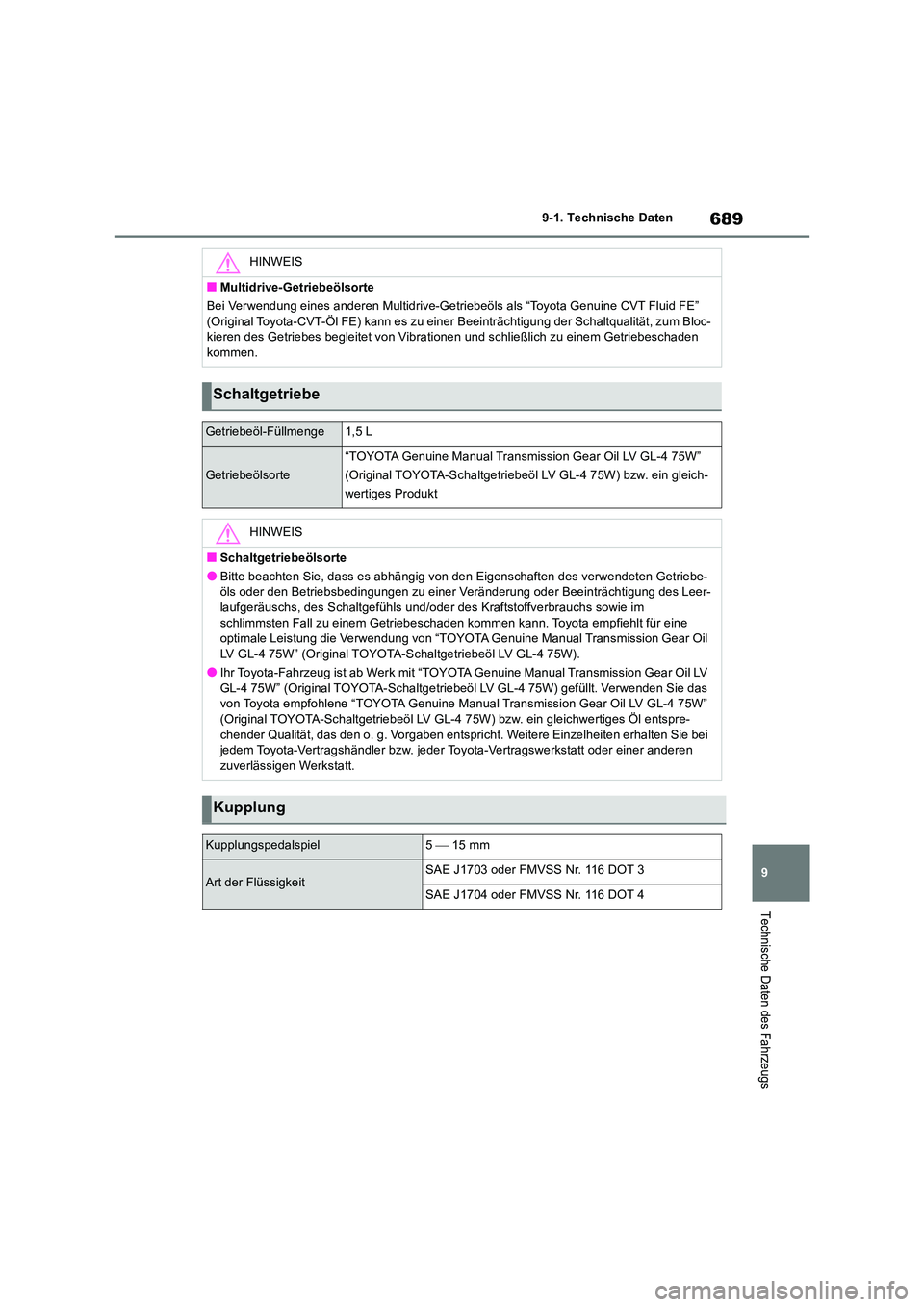

689
9
9-1. Technische Daten
Technische Daten des Fahrzeugs
HINWEIS
■Multidrive-Getriebeölsorte
Bei Verwendung eines anderen Multidrive-Getriebeöls als “Toyota Genuine CVT Fluid FE”
(Original Toyota-CVT-Öl FE) kann es zu einer Beeinträchtigung der Schaltqualität, zum Bloc- kieren des Getriebes begleitet von Vibrati onen und schließlich zu einem Getriebeschaden kommen.
Schaltgetriebe
Getriebeöl-Füllmenge1,5 L
Getriebeölsorte
“TOYOTA Genuine Manual Transmission Gear Oil LV GL-4 75W”
(Original TOYOTA-Schaltgetriebeöl LV GL-4 75W) bzw. ein gleich-
wertiges Produkt
HINWEIS
■Schaltgetriebeölsorte
●Bitte beachten Sie, dass es abhängig von den Eigenschaften des verwendeten Getriebe- öls oder den Betriebsbedingungen zu einer Veränderung oder Beeinträchtigung des Leer-
laufgeräuschs, des Schaltgefühls und/oder des Kraftstoffverbrauchs sowie im schlimmsten Fall zu einem Getriebeschaden kommen kann. Toyota empfiehlt für eine optimale Leistung die Verwendung von “TOYOTA Genuine Manual Transmission Gear Oil
LV GL-4 75W” (Original TOYOTA-Schaltgetriebeöl LV GL-4 75W).
●Ihr Toyota-Fahrzeug ist ab Werk mit “TOYOTA Genuine Manual Transmission Gear Oil LV GL-4 75W” (Original TOYOTA-Schaltgetriebeöl LV GL-4 75W) gefüllt. Verwenden Sie das von Toyota empfohlene “TOYOTA Genuine Manual Transmission Gear Oil LV GL-4 75W”
(Original TOYOTA-Schaltgetriebeöl LV GL-4 75W) bzw. ein gleichwertiges Öl entspre- chender Qualität, das den o. g. Vorgaben entsprich t. Weitere Einzelheiten erhalten Sie bei jedem Toyota-Vertragshändler bzw. jeder Toyota-Vertragswerkstatt oder einer anderen
zuverlässigen Werkstatt.
Kupplung
Kupplungspedalspiel5  15 mm
Art der FlüssigkeitSAE J1703 oder FMVSS Nr. 116 DOT 3
SAE J1704 oder FMVSS Nr. 116 DOT 4

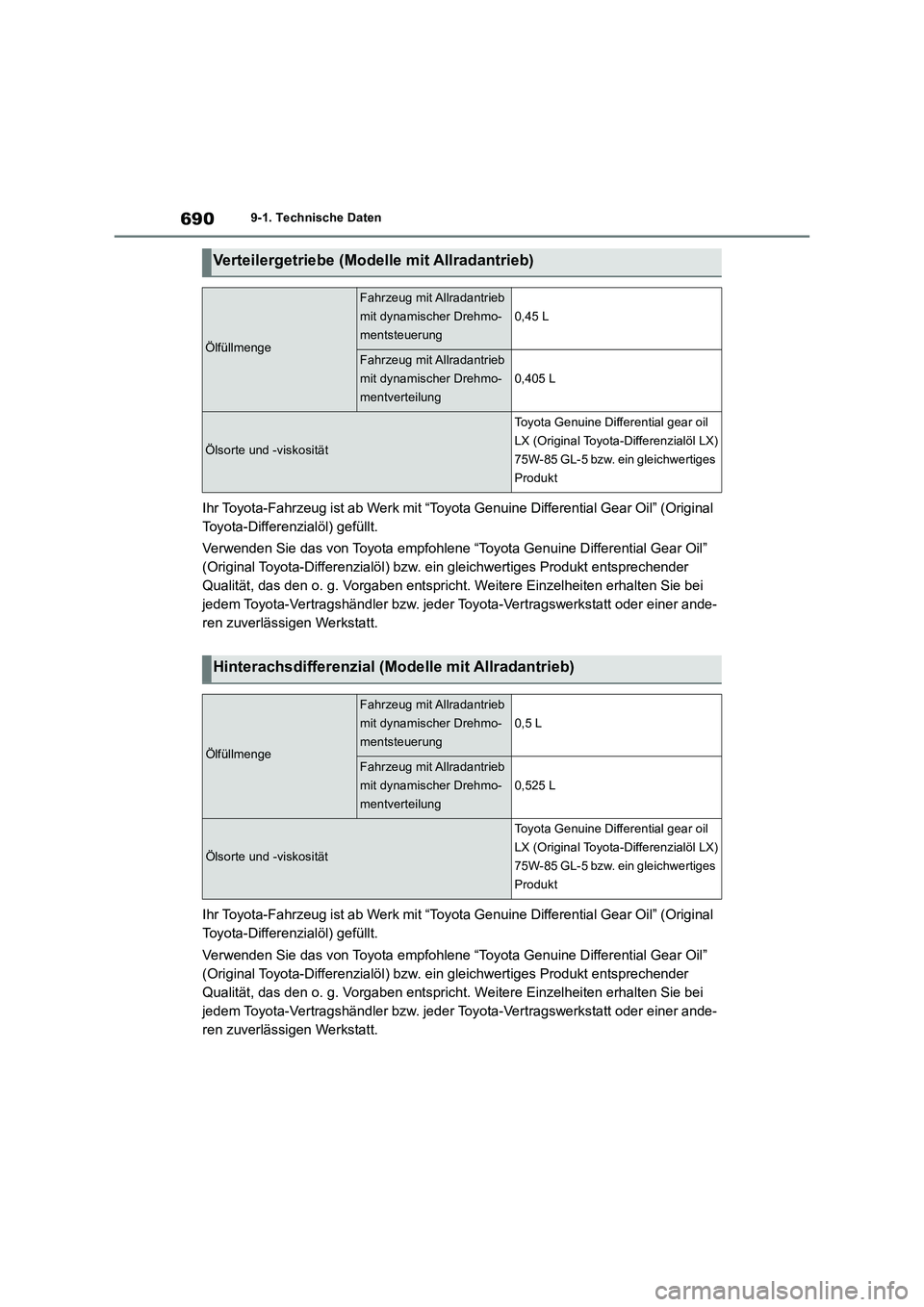

6909-1. Technische Daten
Ihr Toyota-Fahrzeug ist ab Werk mit “Toyota Genuine Differential Gear Oil” (Original
Toyota-Differenzialöl) gefüllt.
Verwenden Sie das von Toyota empfohlene “Toyota Genuine Differential Gear Oil”
(Original Toyota-Differenzialöl) bzw. ein gleichwertiges Produkt entsprechender
Qualität, das den o. g. Vorgaben entspricht. Weitere Einzelheiten erhalten Sie bei
jedem Toyota-Vertragshändler bzw. jeder Toyota-Vertragswerkstatt oder einer ande-
ren zuverlässigen Werkstatt.
Ihr Toyota-Fahrzeug ist ab Werk mit “Toyota Genuine Differential Gear Oil” (Original
Toyota-Differenzialöl) gefüllt.
Verwenden Sie das von Toyota empfohlene “Toyota Genuine Differential Gear Oil”
(Original Toyota-Differenzialöl) bzw. ein gleichwertiges Produkt entsprechender
Qualität, das den o. g. Vorgaben entspricht. Weitere Einzelheiten erhalten Sie bei
jedem Toyota-Vertragshändler bzw. jeder Toyota-Vertragswerkstatt oder einer ande-
ren zuverlässigen Werkstatt.
Verteilergetriebe (Modelle mit Allradantrieb)
Ölfüllmenge
Fahrzeug mit Allradantrieb
mit dynamischer Drehmo-
mentsteuerung
0,45 L
Fahrzeug mit Allradantrieb
mit dynamischer Drehmo-
mentverteilung
0,405 L
Ölsorte und -viskosität
Toyota Genuine Differential gear oil
LX (Original Toyota-Differenzialöl LX)
75W-85 GL-5 bzw. ein gleichwertiges
Produkt
Hinterachsdifferenzial (Modelle mit Allradantrieb)
Ölfüllmenge
Fahrzeug mit Allradantrieb
mit dynamischer Drehmo-
mentsteuerung
0,5 L
Fahrzeug mit Allradantrieb
mit dynamischer Drehmo-
mentverteilung
0,525 L
Ölsorte und -viskosität
Toyota Genuine Differential gear oil
LX (Original Toyota-Differenzialöl LX)
75W-85 GL-5 bzw. ein gleichwertiges
Produkt

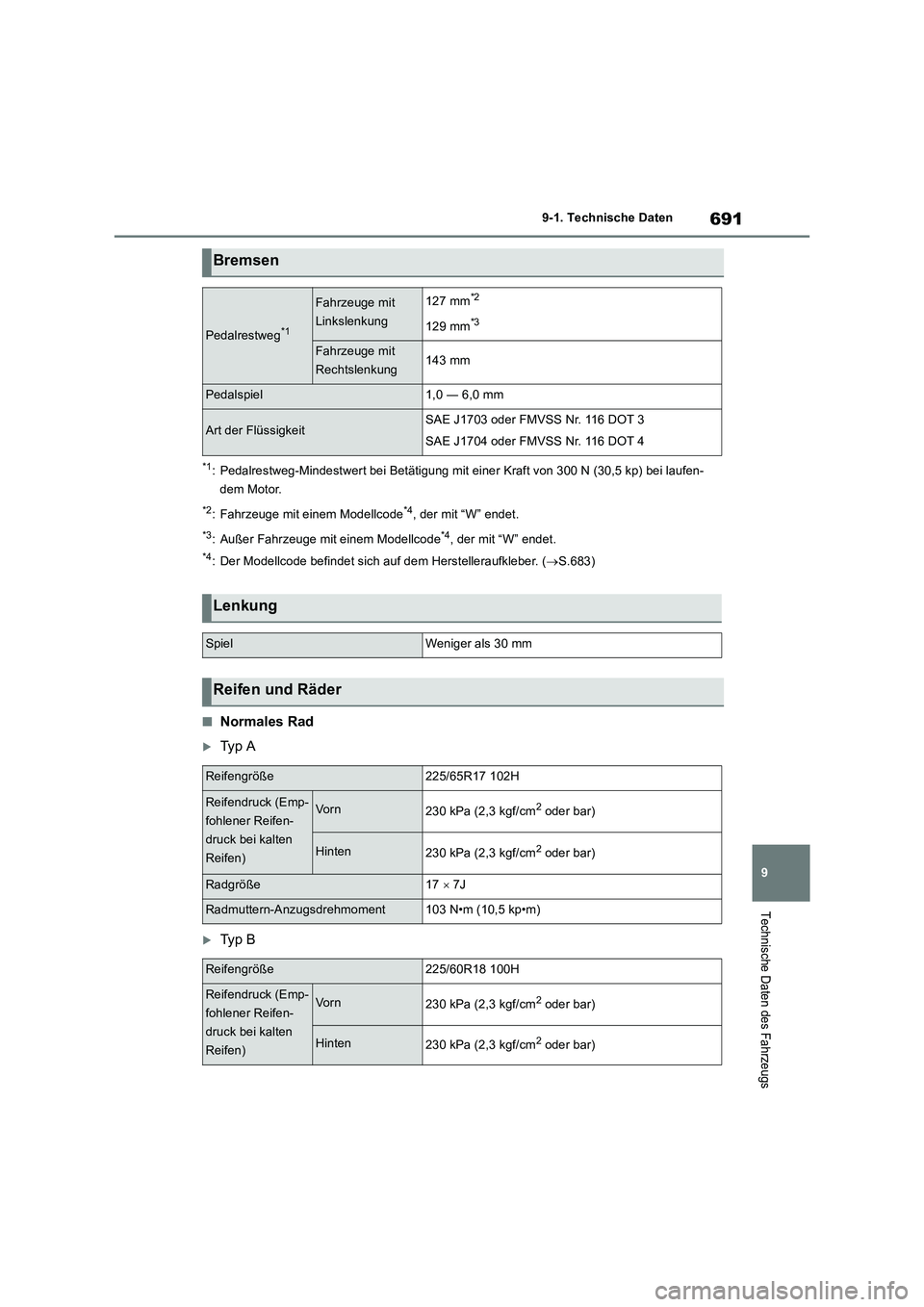

691
9 9-1. Technische Daten
Technische Daten des Fahrzeugs
*1: Pedalrestweg-Mindestwert bei Betätigung mit einer Kraft von 300 N (30,5 kp) bei laufen-
dem Motor.
*2: Fahrzeuge mit einem Modellcode*4, der mit “W” endet.
*3: Außer Fahrzeuge mit einem Modellcode*4, der mit “W” endet.
*4: Der Modellcode befindet sich auf dem Herstelleraufkleber. (S.683)
■Normales Rad
Ty p A
Ty p B
Bremsen
Pedalrestweg*1
Fahrzeuge mit
Linkslenkung127 mm*2
129 mm*3
Fahrzeuge mit
Rechtslenkung143 mm
Pedalspiel1,0 ― 6,0 mm
Art der FlüssigkeitSAE J1703 oder FMVSS Nr. 116 DOT 3
SAE J1704 oder FMVSS Nr. 116 DOT 4
Lenkung
SpielWeniger als 30 mm
Reifen und Räder
Reifengröße225/65R17 102H
Reifendruck (Emp-
fohlener Reifen-
druck bei kalten
Reifen)Vo r n230 kPa (2,3 kgf/cm2 oder bar)
Hinten230 kPa (2,3 kgf/cm2 oder bar)
Radgröße17  7J
Radmuttern-Anzugsdrehmoment103 N•m (10,5 kp•m)
Reifengröße225/60R18 100H
Reifendruck (Emp-
fohlener Reifen-
druck bei kalten
Reifen)Vo r n230 kPa (2,3 kgf/cm2 oder bar)
Hinten230 kPa (2,3 kgf/cm2 oder bar)

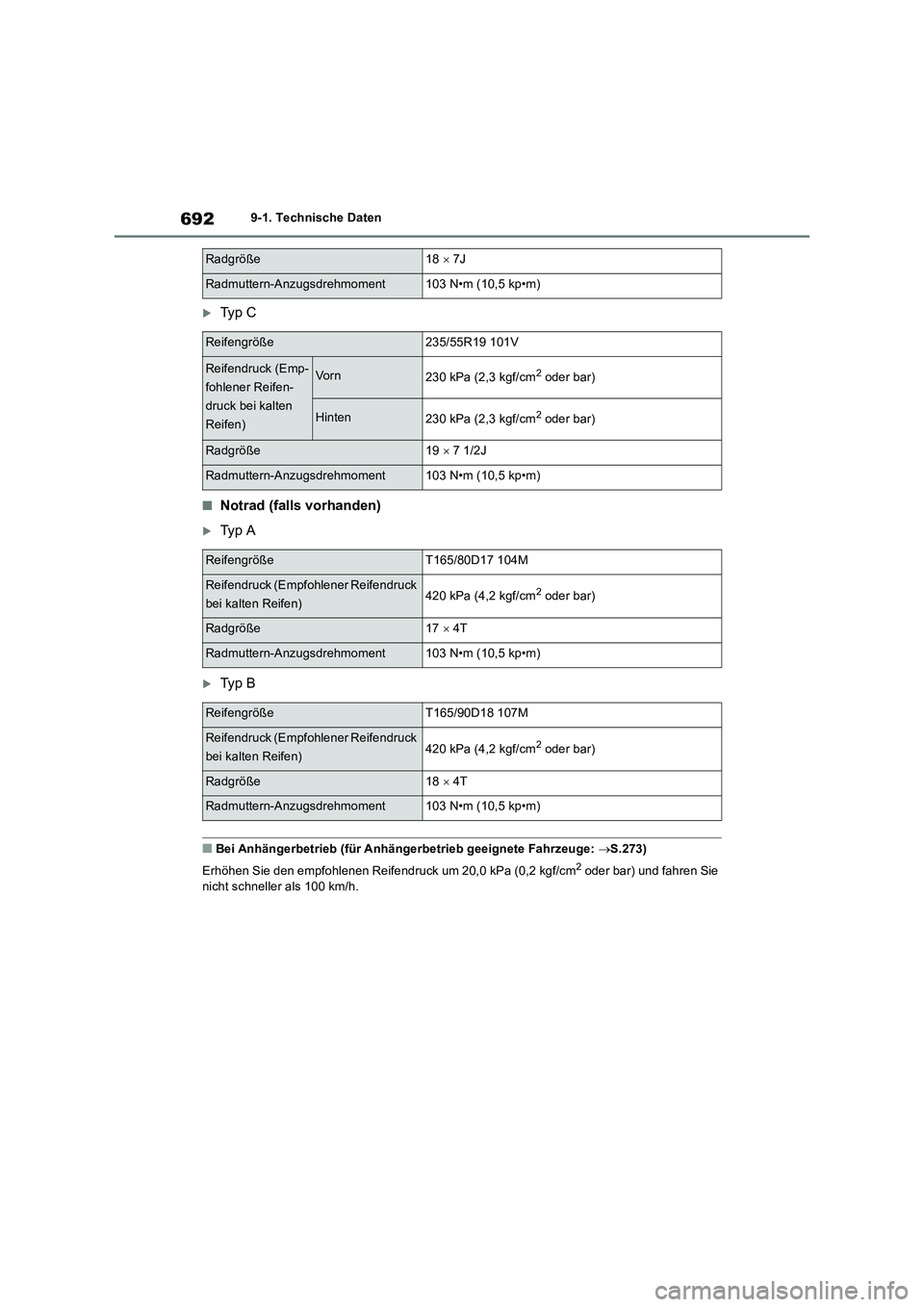

6929-1. Technische Daten
Ty p C
■Notrad (falls vorhanden)
Ty p A
Ty p B
■Bei Anhängerbetrieb (für Anhängerbetrieb geeignete Fahrzeuge: S.273)
Erhöhen Sie den empfohlenen Reifendruck um 20,0 kPa (0,2 kgf/cm
2 oder bar) und fahren Sie
nicht schneller als 100 km/h.
Radgröße18  7J
Radmuttern-Anzugsdrehmoment103 N•m (10,5 kp•m)
Reifengröße235/55R19 101V
Reifendruck (Emp-
fohlener Reifen-
druck bei kalten
Reifen)Vo r n230 kPa (2,3 kgf/cm2 oder bar)
Hinten230 kPa (2,3 kgf/cm2 oder bar)
Radgröße19  7 1/2J
Radmuttern-Anzugsdrehmoment103 N•m (10,5 kp•m)
ReifengrößeT165/80D17 104M
Reifendruck (Empfohlener Reifendruck
bei kalten Reifen)420 kPa (4,2 kgf/cm2 oder bar)
Radgröße17  4T
Radmuttern-Anzugsdrehmoment103 N•m (10,5 kp•m)
ReifengrößeT165/90D18 107M
Reifendruck (Empfohlener Reifendruck
bei kalten Reifen)420 kPa (4,2 kgf/cm2 oder bar)
Radgröße18  4T
Radmuttern-Anzugsdrehmoment103 N•m (10,5 kp•m)

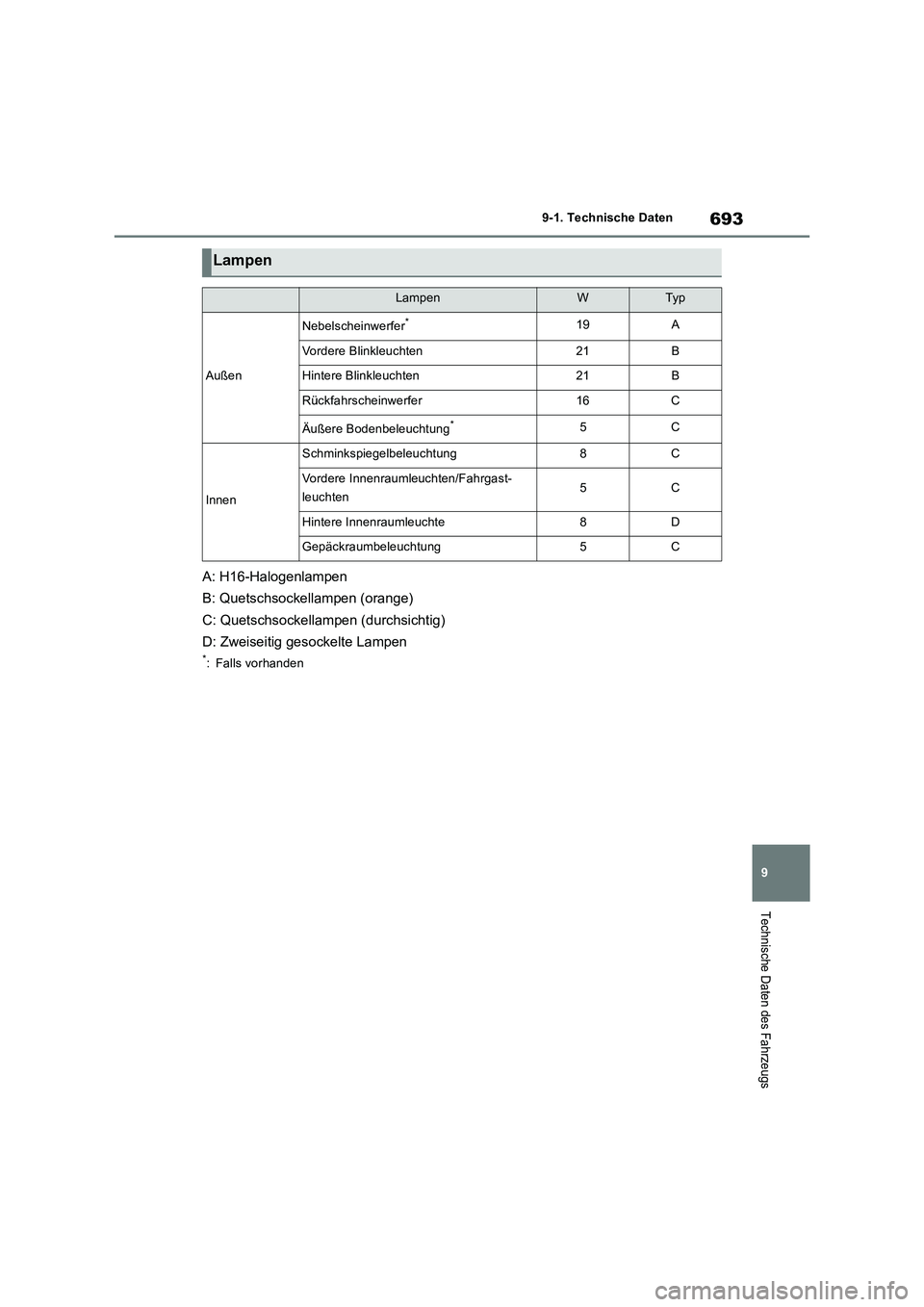

693
9 9-1. Technische Daten
Technische Daten des Fahrzeugs
A: H16-Halogenlampen
B: Quetschsockellampen (orange)
C: Quetschsockellampen (durchsichtig)
D: Zweiseitig gesockelte Lampen
*: Falls vorhanden
Lampen
LampenWTy p
Außen
Nebelscheinwerfer*19A
Vordere Blinkleuchten21B
Hintere Blinkleuchten21B
Rückfahrscheinwerfer16C
Äußere Bodenbeleuchtung*5C
Innen
Schminkspiegelbeleuchtung8C
Vordere Innenraumleuchten/Fahrgast-
leuchten5C
Hintere Innenraumleuchte8D
Gepäckraumbeleuchtung5C

6949-1. Technische Daten
■Verwendung von Ethanol-Benzingemi- schen für einen Ottomotor
Toyota erlaubt die Verwendung von Ethanol-
Benzingemischen, deren Ethanolanteil nicht
über 10 % liegt. Stellen Sie sicher, dass die
Research-Oktanzahl des verwendeten Etha-
nol-Benzingemisches den oben stehenden
Angaben entspricht.
■Bei Motorklopfen
●Setzen Sie sich mit einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerk- statt oder einer anderen zuverlässigen Werkstatt in Verbindung.
●Beim Beschleunigen oder Bergauffahren kann hin und wieder ein kurzzeitiges leich-
tes Klopfen auftreten. Das ist normal und es besteht kein Grund zur Beunruhigung.
Kraftstoffinformationen
Wenn Sie diese Typen von Kraft-
stoffaufklebern an der Tankstelle
vorfinden, verwenden Sie aus-
schließlich Kraftstoff mit einem
der folgenden Aufkleber.
EU-Gebiet:
Ihr Fahrzeug darf nur mit bleif-
reiem Benzin gemäß der europä-
ischen Norm EN 228 betankt
werden.
Verwenden Sie bleifreies Benzin
mit einer Research-Oktanzahl von
95 oder höher, um eine optimale
Motorleistung zu erzielen.
Außerhalb des EU-Gebiets:
Ihr Fahrzeug darf nur mit bleif-
reiem Benzin betankt werden.
Verwenden Sie bleifreies Benzin
mit einer Research-Oktanzahl von
91 oder höher, um eine optimale
Motorleistung zu erzielen.
HINWEIS
■Hinweis zur Kraftstoffqualität
●Verwenden Sie keine ungeeigneten
Kraftstoffe. Bei Verwendung ungeeigne- ter Kraftstoffe wird der Motor beschä-digt.
●Verwenden Sie kein Benzin mit metalli-schen Zusätzen, wie Mangan, Eisen oder Blei, da der Motor oder das Abgas-
reinigungssystem anderenfalls beschä- digt werden kann.
●Fügen Sie dem Kraftstoff keine auf dem
Anschlussmarkt erhältlichen Additive zu, die metallische Zusätze enthalten.
●Tanken Sie kein Benzin mit Methanolan-
teil, z. B. M15, M85 oder M100. Die Verwendung von Benzin, das Met-
hanol enthält, kann zu Motorschäden oder einem Ausfall des Motors führen.
●EU-Gebiet: Tanken Sie keinen Bioetha-
nolkraftstoff, der unter Bezeichnungen wie “E50” oder “E85” verkauft wird, oder Kraftstoff mit einem hohen Ethanolan-
teil. Durch die Verwendung dieser Kraft- stoffe wird das Kraftstoffsystem des Fahrzeugs beschädigt. Setzen Sie sich
im Zweifelsfall mit einem Toyota-Ver- tragshändler bzw. einer Toyota-Ver-tragswerkstatt oder einer anderen
zuverlässigen Werkstatt in Verbindung.

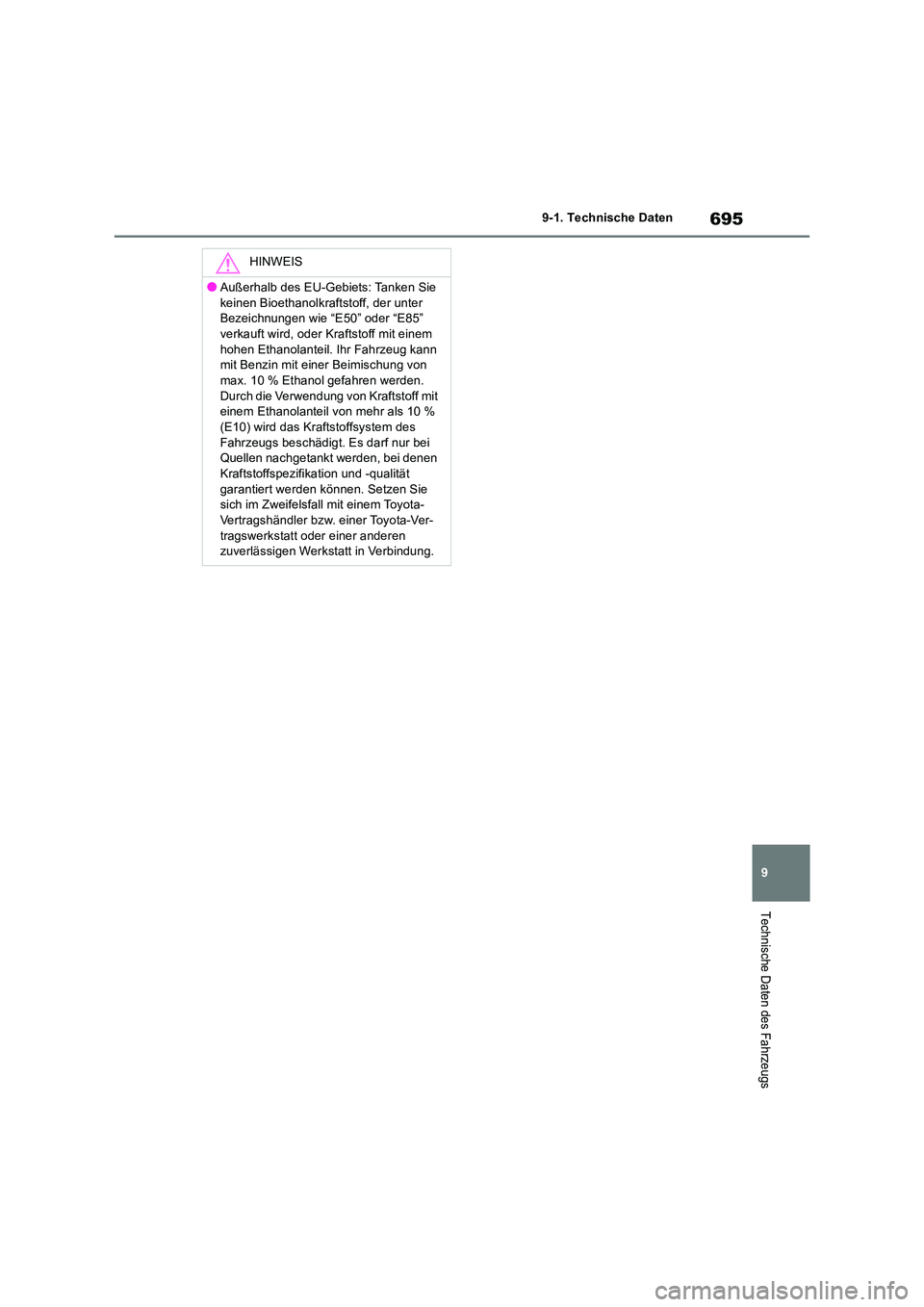

695
9
9-1. Technische Daten
Technische Daten des Fahrzeugs
HINWEIS
●Außerhalb des EU-Gebiets: Tanken Sie
keinen Bioethanolkraftstoff, der unter Bezeichnungen wie “E50” oder “E85” verkauft wird, oder Kraftstoff mit einem
hohen Ethanolanteil. Ihr Fahrzeug kann mit Benzin mit einer Beimischung von max. 10 % Ethanol gefahren werden.
Durch die Verwendung von Kraftstoff mit einem Ethanolanteil von mehr als 10 % (E10) wird das Kraftstoffsystem des
Fahrzeugs beschädigt. Es darf nur bei Quellen nachgetankt werden, bei denen Kraftstoffspezifikation und -qualität
garantiert werden können. Setzen Sie sich im Zweifelsfall mit einem Toyota-Vertragshändler bzw. einer Toyota-Ver-
tragswerkstatt oder einer anderen zuverlässigen Werkstatt in Verbindung.

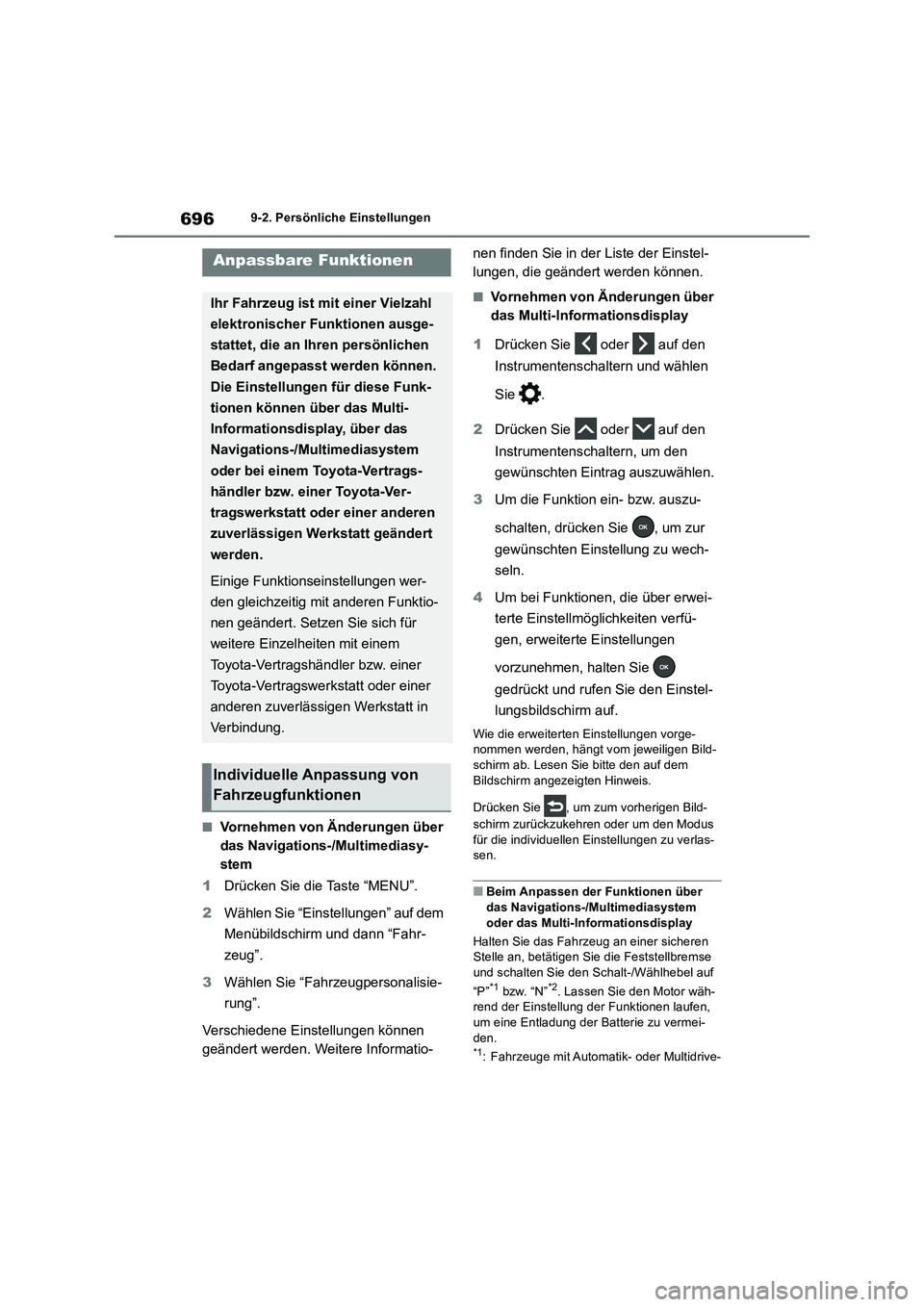

6969-2. Persönliche Einstellungen
9-2.Persönliche Einstellung en
■Vornehmen von Änderungen über
das Navigations-/Multimediasy-
stem
1Drücken Sie die Taste “MENU”.
2Wählen Sie “Einstellungen” auf dem
Menübildschirm und dann “Fahr-
zeug”.
3Wählen Sie “Fahrzeugpersonalisie-
rung”.
Verschiedene Einstellungen können
geändert werden. Weitere Informatio-nen finden Sie in der Liste der Einstel-
lungen, die geändert werden können.
■Vornehmen von Änderungen über
das Multi-Informationsdisplay
1Drücken Sie oder auf den
Instrumentenschaltern und wählen
Sie .
2Drücken Sie oder auf den
Instrumentenschaltern, um den
gewünschten Eintrag auszuwählen.
3Um die Funktion ein- bzw. auszu-
schalten, drücken Sie , um zur
gewünschten Einstellung zu wech-
seln.
4Um bei Funktionen, die über erwei-
terte Einstellmöglichkeiten verfü-
gen, erweiterte Einstellungen
vorzunehmen, halten Sie
gedrückt und rufen Sie den Einstel-
lungsbildschirm auf.
Wie die erweiterten Einstellungen vorge-
nommen werden, hängt vom jeweiligen Bild-
schirm ab. Lesen Sie bitte den auf dem
Bildschirm angezeigten Hinweis.
Drücken Sie , um zum vorherigen Bild-
schirm zurückzukehren oder um den Modus
für die individuellen Einstellungen zu verlas-
sen.
■Beim Anpassen der Funktionen über
das Navigations-/Multimediasystem
oder das Multi-Informationsdisplay
Halten Sie das Fahrzeug an einer sicheren
Stelle an, betätigen Sie die Feststellbremse
und schalten Sie den Schalt-/Wählhebel auf
“P”
*1 bzw. “N”*2. Lassen Sie den Motor wäh-
rend der Einstellung der Funktionen laufen,
um eine Entladung der Batterie zu vermei-
den.
*1: Fahrzeuge mit Automatik- oder Multidrive-
Anpassbare Funktionen
Ihr Fahrzeug ist mit einer Vielzahl
elektronischer Funktionen ausge-
stattet, die an Ihren persönlichen
Bedarf angepasst werden können.
Die Einstellungen für diese Funk-
tionen können über das Multi-
Informationsdisplay, über das
Navigations-/Multimediasystem
oder bei einem Toyota-Vertrags-
händler bzw. einer Toyota-Ver-
tragswerkstatt oder einer anderen
zuverlässigen Werkstatt geändert
werden.
Einige Funktionseinstellungen wer-
den gleichzeitig mit anderen Funktio-
nen geändert. Setzen Sie sich für
weitere Einzelheiten mit einem
Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer
anderen zuverlässigen Werkstatt in
Verbindung.
Individuelle Anpassung von
Fahrzeugfunktionen
