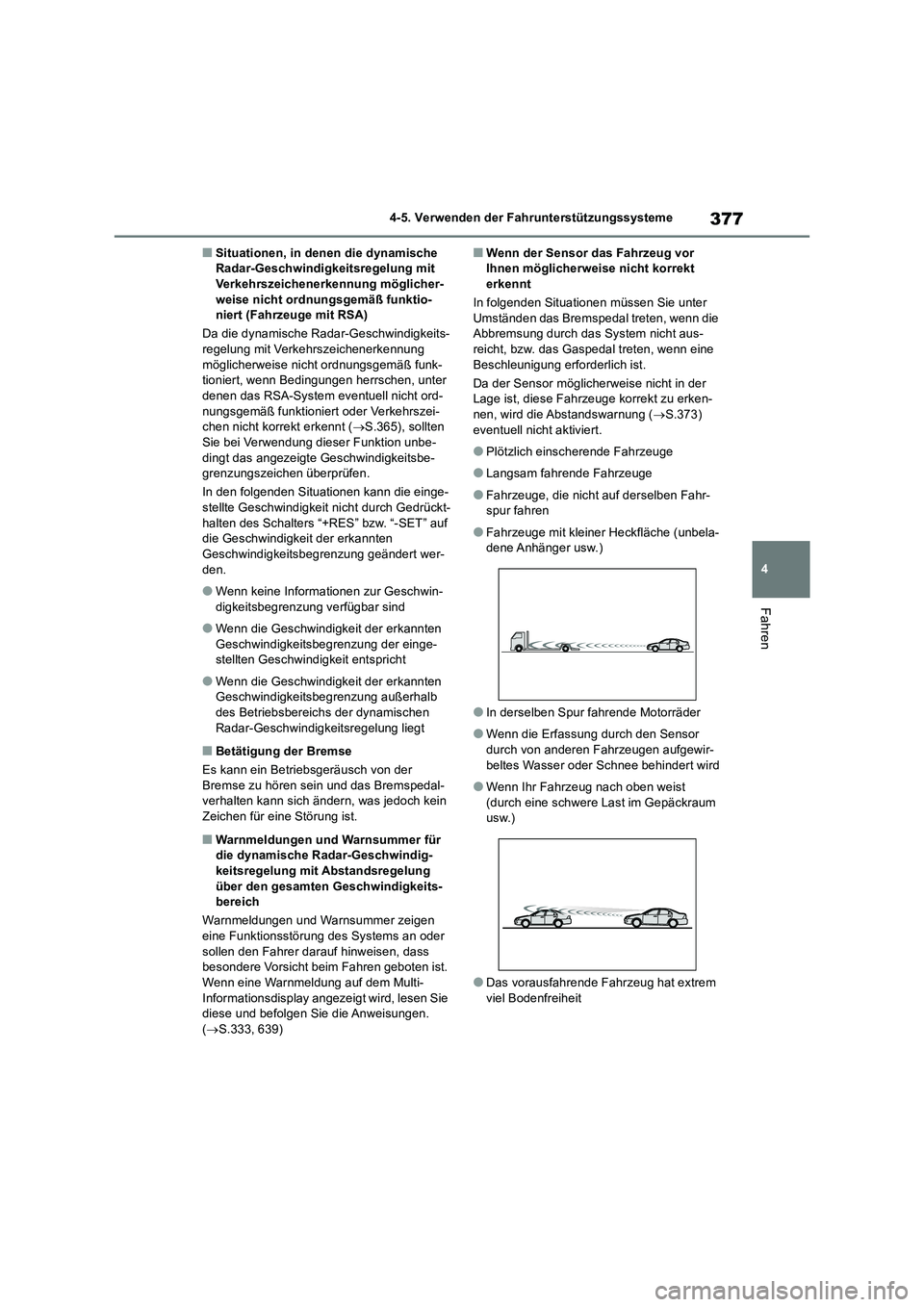

2018 TOYOTA RAV4 Betriebsanleitungen (in German)

377
4
4-5. Verwenden der Fahrunterstützungssysteme
Fahren
■Situationen, in denen die dynamische Radar-Geschwindigkeitsregelung mit Verkehrszeichenerkennung möglicher-
weise nicht ordnungsgemäß funktio- niert (Fahrzeuge mit RSA)
Da die dynamische Radar-Geschwindigkeits- regelung mit Verkehrszeichenerkennung
möglicherweise nicht ordnungsgemäß funk- tioniert, wenn Bedingungen herrschen, unter denen das RSA-System eventuell nicht ord-
nungsgemäß funktioniert oder Verkehrszei- chen nicht korrekt erkennt ( S.365), sollten Sie bei Verwendung dieser Funktion unbe-
dingt das angezeigte Geschwindigkeitsbe- grenzungszeichen überprüfen.
In den folgenden Situationen kann die einge- stellte Geschwindigkeit nicht durch Gedrückt-
halten des Schalters “+RES” bzw. “-SET” auf die Geschwindigkeit der erkannten Geschwindigkeitsbegrenzung geändert wer-
den.
●Wenn keine Informationen zur Geschwin-
digkeitsbegrenzung verfügbar sind
●Wenn die Geschwindigkeit der erkannten
Geschwindigkeitsbegrenzung der einge- stellten Geschwindigkeit entspricht
●Wenn die Geschwindigkeit der erkannten Geschwindigkeitsbegrenzung außerhalb des Betriebsbereichs der dynamischen
Radar-Geschwindigkeitsregelung liegt
■Betätigung der Bremse
Es kann ein Betriebsgeräusch von der Bremse zu hören sein und das Bremspedal-verhalten kann sich ändern, was jedoch kein
Zeichen für eine Störung ist.
■Warnmeldungen und Warnsummer für die dynamische Radar-Geschwindig-keitsregelung mit Abstandsregelung
über den gesamten Geschwindigkeits- bereich
Warnmeldungen und Warnsummer zeigen eine Funktionsstörung des Systems an oder
sollen den Fahrer darauf hinweisen, dass besondere Vorsicht beim Fahren geboten ist. Wenn eine Warnmeldung auf dem Multi-
Informationsdisplay angezeigt wird, lesen Sie diese und befolgen Sie die Anweisungen. ( S.333, 639)
■Wenn der Sensor das Fahrzeug vor Ihnen möglicherweise nicht korrekt erkennt
In folgenden Situationen müssen Sie unter
Umständen das Bremspedal treten, wenn die Abbremsung durch das System nicht aus-reicht, bzw. das Gaspedal treten, wenn eine
Beschleunigung erforderlich ist.
Da der Sensor möglicherweise nicht in der Lage ist, diese Fahrzeuge korrekt zu erken-nen, wird die Abstandswarnung ( S.373)
eventuell nicht aktiviert.
●Plötzlich einscherende Fahrzeuge
●Langsam fahrende Fahrzeuge
●Fahrzeuge, die nicht auf derselben Fahr- spur fahren
●Fahrzeuge mit kleiner Heckfläche (unbela-dene Anhänger usw.)
●In derselben Spur fahrende Motorräder
●Wenn die Erfassung durch den Sensor
durch von anderen Fahrzeugen aufgewir- beltes Wasser oder Schnee behindert wird
●Wenn Ihr Fahrzeug nach oben weist (durch eine schwere Last im Gepäckraum usw.)
●Das vorausfahrende Fahrzeug hat extrem viel Bodenfreiheit

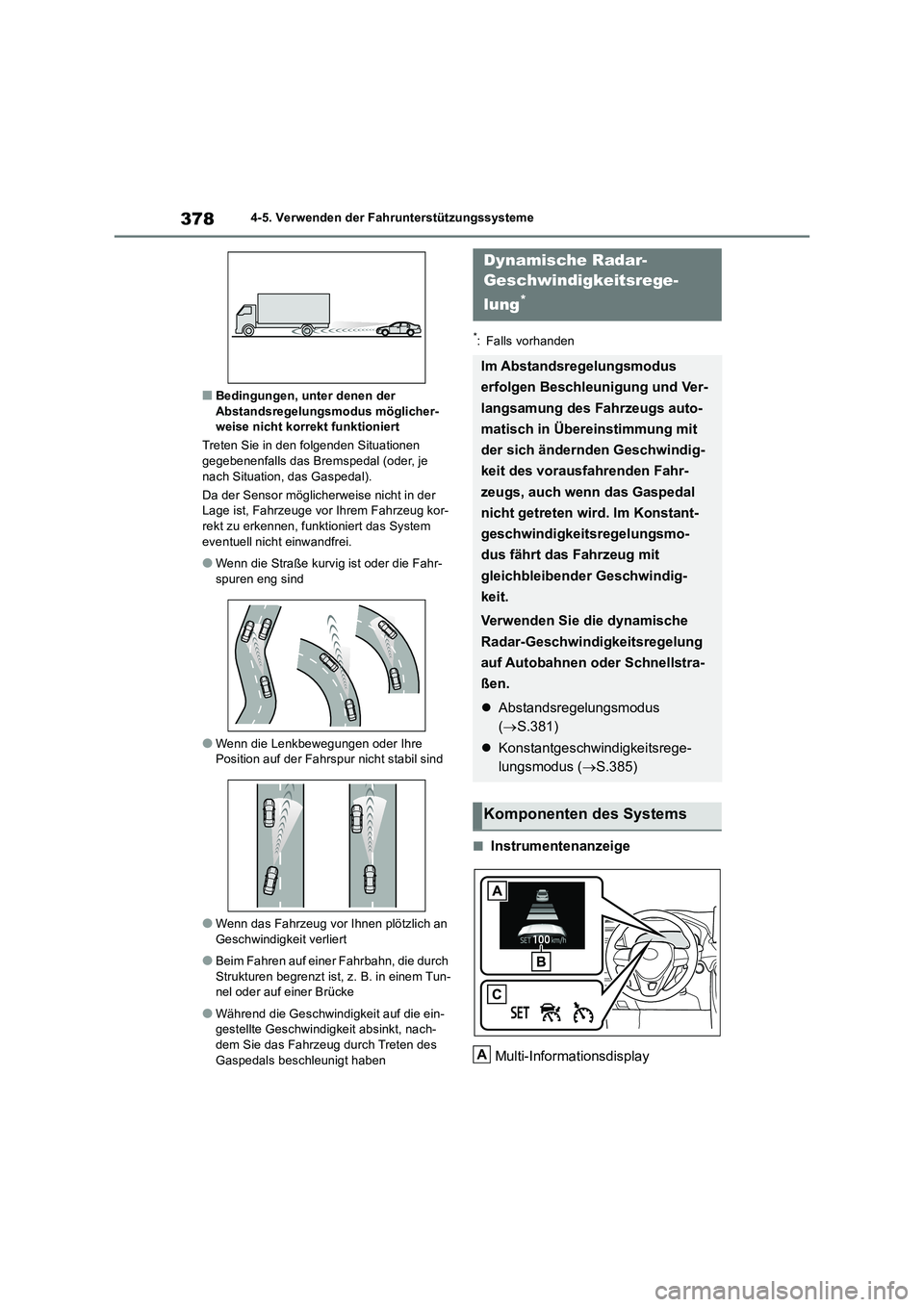

3784-5. Verwenden der Fahrunterstützungssysteme
■Bedingungen, unter denen der
Abstandsregelungsmodus möglicher-
weise nicht korrekt funktioniert
Treten Sie in den folgenden Situationen
gegebenenfalls das Bremspedal (oder, je
nach Situation, das Gaspedal).
Da der Sensor möglicherweise nicht in der
Lage ist, Fahrzeuge vor Ihrem Fahrzeug kor-
rekt zu erkennen, funktioniert das System
eventuell nicht einwandfrei.
●Wenn die Straße kurvig ist oder die Fahr-
spuren eng sind
●Wenn die Lenkbewegungen oder Ihre
Position auf der Fahrspur nicht stabil sind
●Wenn das Fahrzeug vor Ihnen plötzlich an
Geschwindigkeit verliert
●Beim Fahren auf einer Fahrbahn, die durch
Strukturen begrenzt ist, z. B. in einem Tun-
nel oder auf einer Brücke
●Während die Geschwindigkeit auf die ein-
gestellte Geschwindigkeit absinkt, nach-
dem Sie das Fahrzeug durch Treten des
Gaspedals beschleunigt haben
*: Falls vorhanden
■Instrumentenanzeige
Multi-Informationsdisplay
Dynamische Radar-
Geschwindigkeitsrege-
lung
*
Im Abstandsregelungsmodus
erfolgen Beschleunigung und Ver-
langsamung des Fahrzeugs auto-
matisch in Übereinstimmung mit
der sich ändernden Geschwindig-
keit des vorausfahrenden Fahr-
zeugs, auch wenn das Gaspedal
nicht getreten wird. Im Konstant-
geschwindigkeitsregelungsmo-
dus fährt das Fahrzeug mit
gleichbleibender Geschwindig-
keit.
Verwenden Sie die dynamische
Radar-Geschwindigkeitsregelung
auf Autobahnen oder Schnellstra-
ßen.
Abstandsregelungsmodus
(S.381)
Konstantgeschwindigkeitsrege-
lungsmodus (S.385)
Komponenten des Systems
A

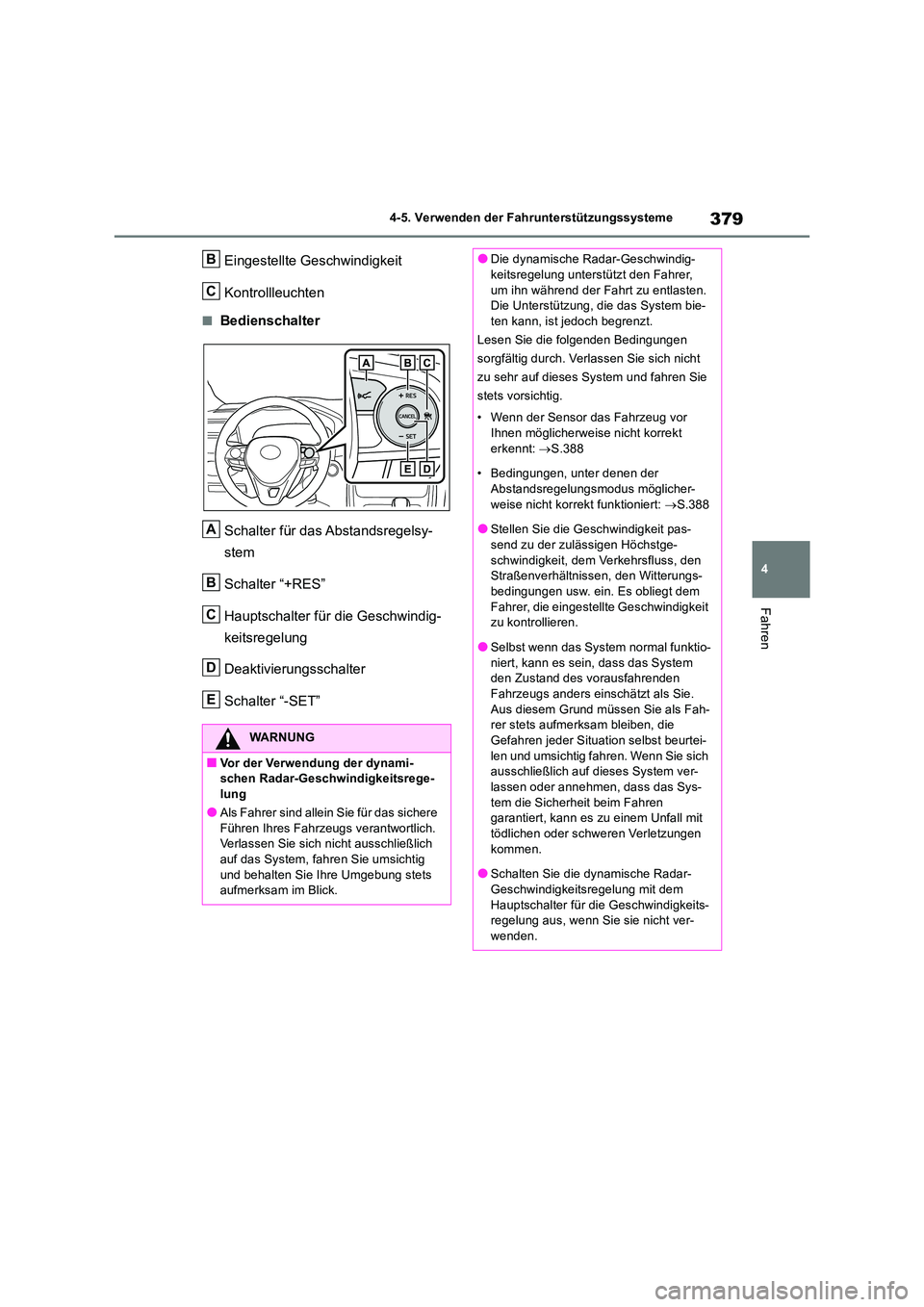

379
4
4-5. Verwenden der Fahrunterstützungssysteme
Fahren
Eingestellte Geschwindigkeit
Kontrollleuchten
■Bedienschalter
Schalter für das Abstandsregelsy-
stem
Schalter “+RES”
Hauptschalter für die Geschwindig-
keitsregelung
Deaktivierungsschalter
Schalter “-SET”
WARNUNG
■Vor der Verwendung der dynami- schen Radar-Geschwindigkeitsrege-
lung
●Als Fahrer sind allein Sie für das sichere Führen Ihres Fahrzeugs verantwortlich. Verlassen Sie sich nicht ausschließlich
auf das System, fahren Sie umsichtig und behalten Sie Ihre Umgebung stets aufmerksam im Blick.
B
C
A
B
C
D
E
●Die dynamische Radar-Geschwindig-keitsregelung unterstützt den Fahrer,
um ihn während der Fahrt zu entlasten. Die Unterstützung, die das System bie-ten kann, ist jedoch begrenzt.
Lesen Sie die folgenden Bedingungen
sorgfältig durch. Verlassen Sie sich nicht
zu sehr auf dieses System und fahren Sie
stets vorsichtig.
• Wenn der Sensor das Fahrzeug vor Ihnen möglicherweise nicht korrekt
erkennt: S.388
• Bedingungen, unter denen der Abstandsregelungsmodus möglicher-
weise nicht korrekt funktioniert: S.388
●Stellen Sie die Geschwindigkeit pas- send zu der zulässigen Höchstge-
schwindigkeit, dem Verkehrsfluss, den Straßenverhältnissen, den Witterungs-bedingungen usw. ein. Es obliegt dem
Fahrer, die eingestellte Geschwindigkeit zu kontrollieren.
●Selbst wenn das System normal funktio-
niert, kann es sein, dass das System den Zustand des vorausfahrenden Fahrzeugs anders einschätzt als Sie.
Aus diesem Grund müssen Sie als Fah- rer stets aufmerksam bleiben, die Gefahren jeder Situation selbst beurtei-
len und umsichtig fahren. Wenn Sie sich ausschließlich auf dieses System ver-lassen oder annehmen, dass das Sys-
tem die Sicherheit beim Fahren garantiert, kann es zu einem Unfall mit tödlichen oder schweren Verletzungen
kommen.
●Schalten Sie die dynamische Radar- Geschwindigkeitsregelung mit dem
Hauptschalter für die Geschwindigkeits- regelung aus, wenn Sie sie nicht ver-wenden.

3804-5. Verwenden der Fahrunterstützungssysteme

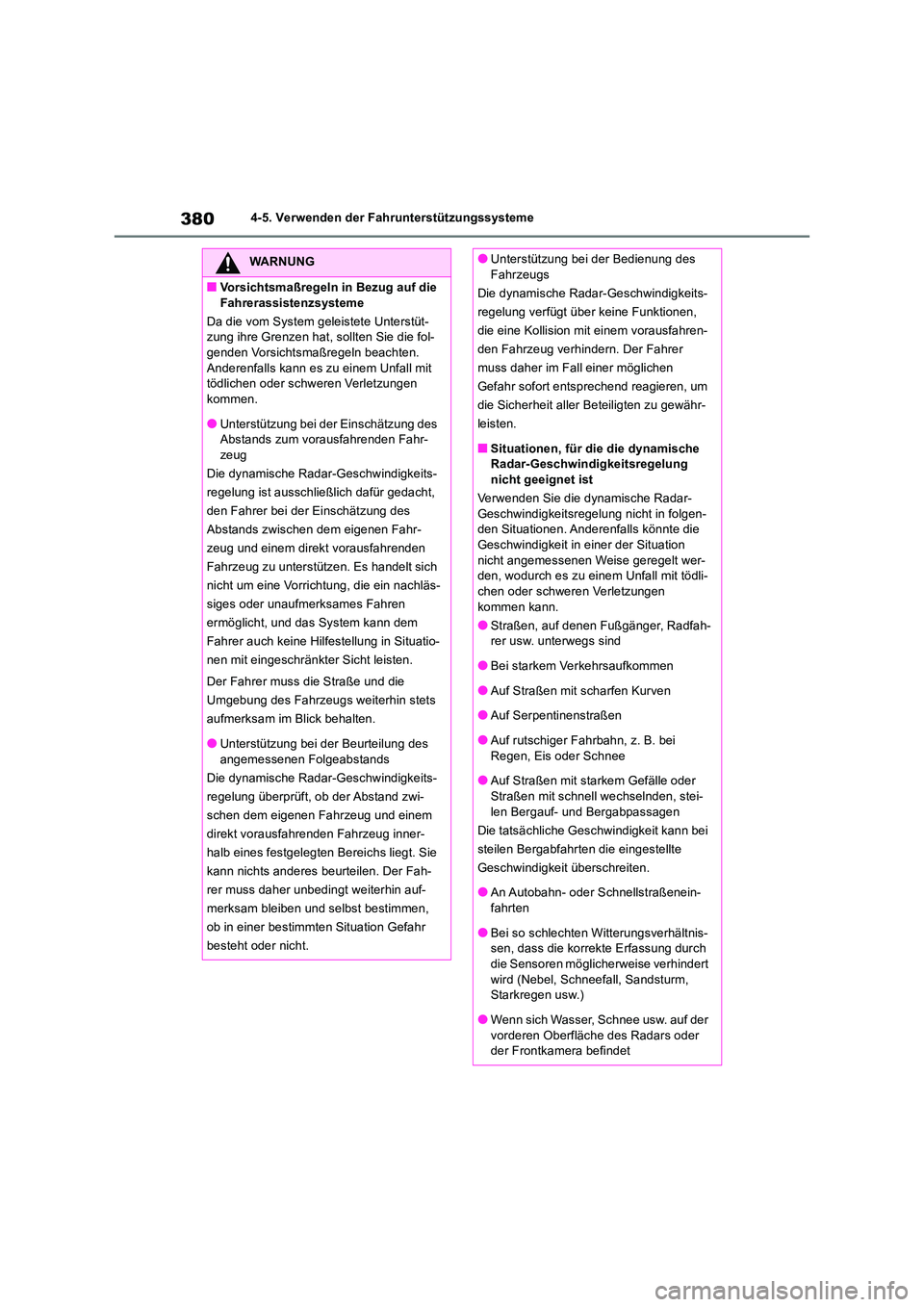

WARNUNG
■Vorsichtsmaßregeln in Bezug auf die
Fahrerassistenzsysteme
Da die vom System geleistete Unterstüt- zung ihre Grenzen hat, sollten Sie die fol-genden Vorsichtsmaßregeln beachten.
Anderenfalls kann es zu einem Unfall mit tödlichen oder schweren Verletzungen kommen.
●Unterstützung bei der Einschätzung des Abstands zum vorausfahrenden Fahr-zeug
Die dynamische Radar-Geschwindigkeits-
regelung ist ausschließlich dafür gedacht,
den Fahrer bei der Einschätzung des
Abstands zwischen dem eigenen Fahr-
zeug und einem direkt vorausfahrenden
Fahrzeug zu unterstützen. Es handelt sich
nicht um eine Vorrichtung, die ein nachläs-
siges oder unaufmerksames Fahren
ermöglicht, und das System kann dem
Fahrer auch keine Hilfestellung in Situatio-
nen mit eingeschränkter Sicht leisten.
Der Fahrer muss die Straße und die
Umgebung des Fahrzeugs weiterhin stets
aufmerksam im Blick behalten.
●Unterstützung bei der Beurteilung des angemessenen Folgeabstands
Die dynamische Radar-Geschwindigkeits-
regelung überprüft, ob der Abstand zwi-
schen dem eigenen Fahrzeug und einem
direkt vorausfahrenden Fahrzeug inner-
halb eines festgelegten Bereichs liegt. Sie
kann nichts anderes beurteilen. Der Fah-
rer muss daher unbedingt weiterhin auf-
merksam bleiben und selbst bestimmen,
ob in einer bestimmten Situation Gefahr
besteht oder nicht.
●Unterstützung bei der Bedienung des Fahrzeugs
Die dynamische Radar-Geschwindigkeits-
regelung verfügt über keine Funktionen,
die eine Kollision mit einem vorausfahren-
den Fahrzeug verhindern. Der Fahrer
muss daher im Fall einer möglichen
Gefahr sofort entsprechend reagieren, um
die Sicherheit aller Beteiligten zu gewähr-
leisten.
■Situationen, für die die dynamische Radar-Geschwindigkeitsregelung nicht geeignet ist
Verwenden Sie die dynamische Radar-
Geschwindigkeitsregelung nicht in folgen- den Situationen. Anderenfalls könnte die Geschwindigkeit in einer der Situation
nicht angemessenen Weise geregelt wer- den, wodurch es zu einem Unfall mit tödli-chen oder schweren Verletzungen
kommen kann.
●Straßen, auf denen Fußgänger, Radfah- rer usw. unterwegs sind
●Bei starkem Verkehrsaufkommen
●Auf Straßen mit scharfen Kurven
●Auf Serpentinenstraßen
●Auf rutschiger Fahrbahn, z. B. bei
Regen, Eis oder Schnee
●Auf Straßen mit starkem Gefälle oder Straßen mit schnell wechselnden, stei-
len Bergauf- und Bergabpassagen
Die tatsächliche Geschwindigkeit kann bei
steilen Bergabfahrten die eingestellte
Geschwindigkeit überschreiten.
●An Autobahn- oder Schnellstraßenein- fahrten
●Bei so schlechten Witterungsverhältnis-sen, dass die korrekte Erfassung durch die Sensoren möglicherweise verhindert
wird (Nebel, Schneefall, Sandsturm, Starkregen usw.)
●Wenn sich Wasser, Schnee usw. auf der
vorderen Oberfläche des Radars oder der Frontkamera befindet

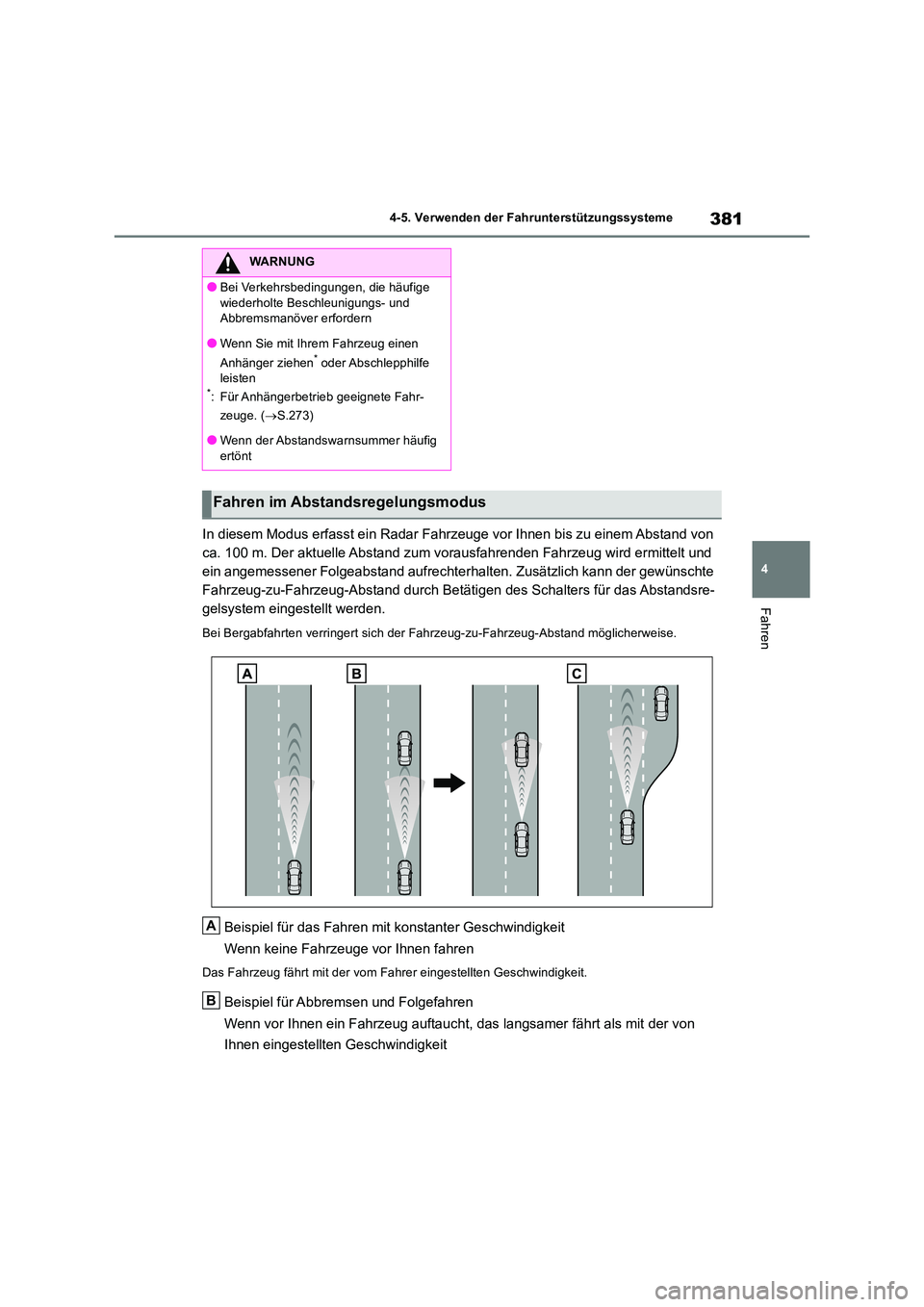

381
4
4-5. Verwenden der Fahrunterstützungssysteme
Fahren
In diesem Modus erfasst ein Radar Fahrzeuge vor Ihnen bis zu einem Abstand von
ca. 100 m. Der aktuelle Abstand zum vorausfahrenden Fahrzeug wird ermittelt und
ein angemessener Folgeabstand aufrechterhalten. Zusätzlich kann der gewünschte
Fahrzeug-zu-Fahrzeug-Abstand durch Betätigen des Schalters für das Abstandsre-
gelsystem eingestellt werden.
Bei Bergabfahrten verringert sich der Fahrzeug-zu-Fahrzeug-Abstand möglicherweise.
Beispiel für das Fahren mit konstanter Geschwindigkeit
Wenn keine Fahrzeuge vor Ihnen fahren
Das Fahrzeug fährt mit der vom Fahrer eingestellten Geschwindigkeit.
Beispiel für Abbremsen und Folgefahren
Wenn vor Ihnen ein Fahrzeug auftaucht, das langsamer fährt als mit der von
Ihnen eingestellten Geschwindigkeit
WARNUNG
●Bei Verkehrsbedingungen, die häufige
wiederholte Beschleunigungs- und Abbremsmanöver erfordern
●Wenn Sie mit Ihrem Fahrzeug einen
Anhänger ziehen* oder Abschlepphilfe leisten*: Für Anhängerbetrieb geeignete Fahr-
zeuge. ( S.273)
●Wenn der Abstandswarnsummer häufig
ertönt
Fahren im Abstandsregelungsmodus
A
B

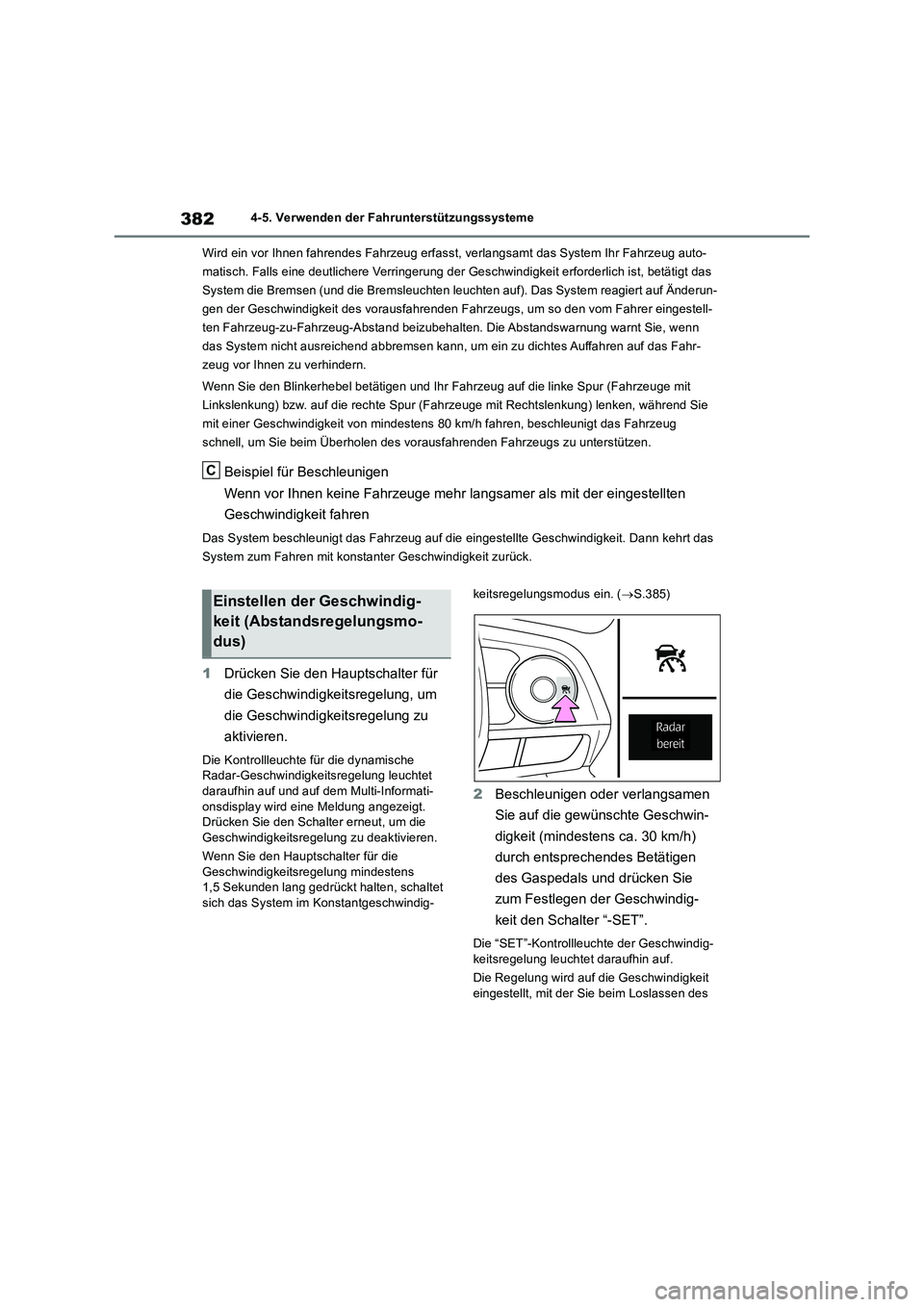

3824-5. Verwenden der Fahrunterstützungssysteme
Wird ein vor Ihnen fahrendes Fahrzeug erfasst, verlangsamt das System Ihr Fahrzeug auto-
matisch. Falls eine deutlichere Verringerung der Geschwindigkeit erforderlich ist, betätigt das
System die Bremsen (und die Bremsleuchten leuchten auf). Das System reagiert auf Änderun-
gen der Geschwindigkeit des vorausfahrenden Fahrzeugs, um so den vom Fahrer eingestell-
ten Fahrzeug-zu-Fahrzeug-Abstand beizubehalten. Die Abstandswarnung warnt Sie, wenn
das System nicht ausreichend abbremsen kann, um ein zu dichtes Auffahren auf das Fahr-
zeug vor Ihnen zu verhindern.
Wenn Sie den Blinkerhebel betätigen und Ihr Fahrzeug auf die linke Spur (Fahrzeuge mit
Linkslenkung) bzw. auf die rechte Spur (Fahrzeuge mit Rechtslenkung) lenken, während Sie
mit einer Geschwindigkeit von mindestens 80 km/h fahren, beschleunigt das Fahrzeug
schnell, um Sie beim Überholen des vorausfahrenden Fahrzeugs zu unterstützen.
Beispiel für Beschleunigen
Wenn vor Ihnen keine Fahrzeuge mehr langsamer als mit der eingestellten
Geschwindigkeit fahren
Das System beschleunigt das Fahrzeug auf die eingestellte Geschwindigkeit. Dann kehrt das
System zum Fahren mit konstanter Geschwindigkeit zurück.
1Drücken Sie den Hauptschalter für
die Geschwindigkeitsregelung, um
die Geschwindigkeitsregelung zu
aktivieren.
Die Kontrollleuchte für die dynamische
Radar-Geschwindigkeitsregelung leuchtet
daraufhin auf und auf dem Multi-Informati-
onsdisplay wird eine Meldung angezeigt.
Drücken Sie den Schalter erneut, um die
Geschwindigkeitsregelung zu deaktivieren.
Wenn Sie den Hauptschalter für die
Geschwindigkeitsregelung mindestens
1,5 Sekunden lang gedrückt halten, schaltet
sich das System im Konstantgeschwindig-keitsregelungsmodus ein. (S.385)
2Beschleunigen oder verlangsamen
Sie auf die gewünschte Geschwin-
digkeit (mindestens ca. 30 km/h)
durch entsprechendes Betätigen
des Gaspedals und drücken Sie
zum Festlegen der Geschwindig-
keit den Schalter “-SET”.
Die “SET”-Kontrollleuchte der Geschwindig-
keitsregelung leuchtet daraufhin auf.
Die Regelung wird auf die Geschwindigkeit
eingestellt, mit der Sie beim Loslassen des
C
Einstellen der Geschwindig-
keit (Abstandsregelungsmo-
dus)

383
4

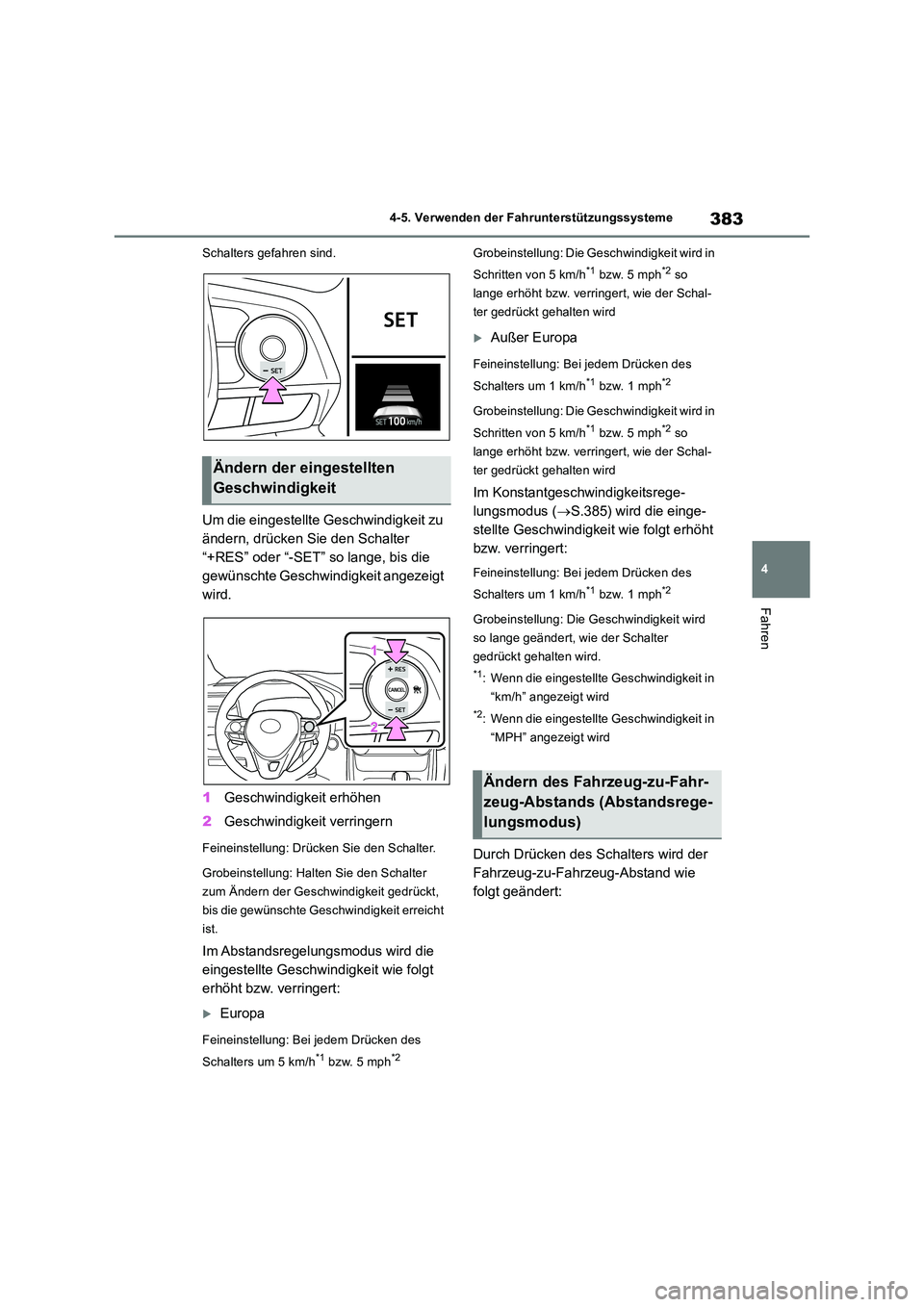

4-5. Verwenden der Fahrunterstützungssysteme
Fahren
Schalters gefahren sind.
Um die eingestellte Geschwindigkeit zu
ändern, drücken Sie den Schalter
“+RES” oder “-SET” so lange, bis die
gewünschte Geschwindigkeit angezeigt
wird.
1 Geschwindigkeit erhöhen
2 Geschwindigkeit verringern
Feineinstellung: Drücken Sie den Schalter.
Grobeinstellung: Halten Sie den Schalter
zum Ändern der Geschwindigkeit gedrückt,
bis die gewünschte Geschwindigkeit erreicht
ist.
Im Abstandsregelungsmodus wird die
eingestellte Geschwindigkeit wie folgt
erhöht bzw. verringert:
Europa
Feineinstellung: Bei jedem Drücken des
Schalters um 5 km/h*1 bzw. 5 mph*2
Grobeinstellung: Die Geschwindigkeit wird in
Schritten von 5 km/h*1 bzw. 5 mph*2 so
lange erhöht bzw. verringert, wie der Schal-
ter gedrückt gehalten wird
Außer Europa
Feineinstellung: Bei jedem Drücken des
Schalters um 1 km/h*1 bzw. 1 mph*2
Grobeinstellung: Die Geschwindigkeit wird in
Schritten von 5 km/h*1 bzw. 5 mph*2 so
lange erhöht bzw. verringert, wie der Schal-
ter gedrückt gehalten wird
Im Konstantgeschwindigkeitsrege-
lungsmodus ( S.385) wird die einge-
stellte Geschwindigkeit wie folgt erhöht
bzw. verringert:
Feineinstellung: Bei jedem Drücken des
Schalters um 1 km/h*1 bzw. 1 mph*2
Grobeinstellung: Die Geschwindigkeit wird
so lange geändert, wie der Schalter
gedrückt gehalten wird.
*1: Wenn die eingestellte Geschwindigkeit in
“km/h” angezeigt wird
*2: Wenn die eingestellte Geschwindigkeit in
“MPH” angezeigt wird
Durch Drücken des Schalters wird der
Fahrzeug-zu-Fahrzeug-Abstand wie
folgt geändert:
Ändern der eingestellten
Geschwindigkeit
Ändern des Fahrzeug-zu-Fahr-
zeug-Abstands (Abstandsrege-
lungsmodus)

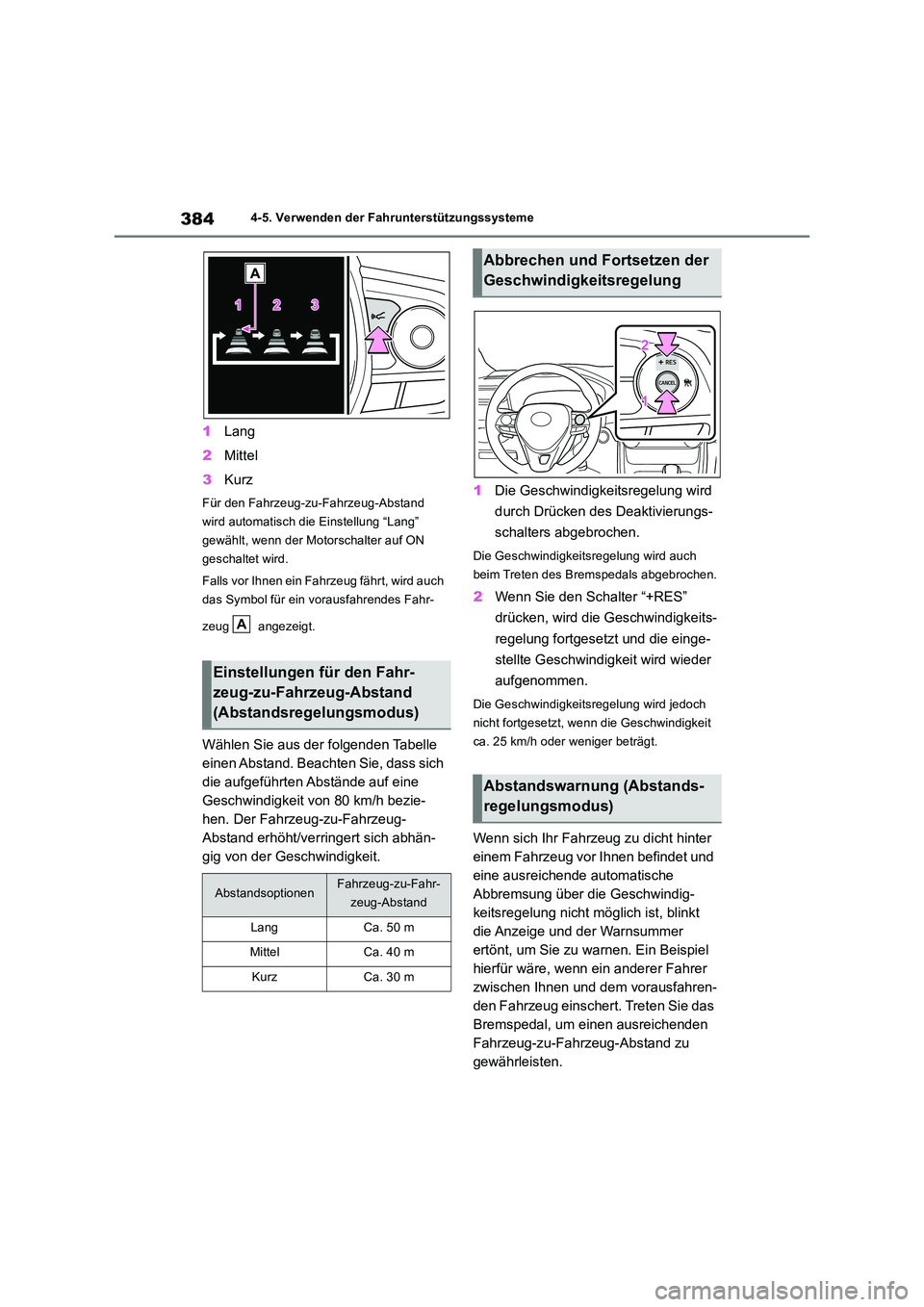

3844-5. Verwenden der Fahrunterstützungssysteme
1Lang
2 Mittel
3 Kurz
Für den Fahrzeug-zu-Fahrzeug-Abstand
wird automatisch die Einstellung “Lang”
gewählt, wenn der Motorschalter auf ON
geschaltet wird.
Falls vor Ihnen ein Fahrzeug fährt, wird auch
das Symbol für ein vorausfahrendes Fahr-
zeug angezeigt.
Wählen Sie aus der folgenden Tabelle
einen Abstand. Beachten Sie, dass sich
die aufgeführten Abstände auf eine
Geschwindigkeit von 80 km/h bezie-
hen. Der Fahrzeug-zu-Fahrzeug-
Abstand erhöht/verringert sich abhän-
gig von der Geschwindigkeit.
1 Die Geschwindigkeitsregelung wird
durch Drücken des Deaktivierungs-
schalters abgebrochen.
Die Geschwindigkeitsregelung wird auch
beim Treten des Bremspedals abgebrochen.
2 Wenn Sie den Schalter “+RES”
drücken, wird die Geschwindigkeits-
regelung fortgesetzt und die einge-
stellte Geschwindigkeit wird wieder
aufgenommen.
Die Geschwindigkeitsregelung wird jedoch
nicht fortgesetzt, wenn die Geschwindigkeit
ca. 25 km/h oder weniger beträgt.
Wenn sich Ihr Fahrzeug zu dicht hinter
einem Fahrzeug vor Ihnen befindet und
eine ausreichende automatische
Abbremsung über die Geschwindig-
keitsregelung nicht möglich ist, blinkt
die Anzeige und der Warnsummer
ertönt, um Sie zu warnen. Ein Beispiel
hierfür wäre, wenn ein anderer Fahrer
zwischen Ihnen und dem vorausfahren-
den Fahrzeug einschert. Treten Sie das
Bremspedal, um einen ausreichenden
Fahrzeug-zu-Fahrzeug-Abstand zu
gewährleisten.
Einstellungen für den Fahr-
zeug-zu-Fahrzeug-Abstand
(Abstandsregelungsmodus)
AbstandsoptionenFahrzeug-zu-Fahr-
zeug-Abstand
LangCa. 50 m
MittelCa. 40 m
KurzCa. 30 m
A
Abbrechen und Fortsetzen der
Geschwindigkeitsregelung
Abstandswarnung (Abstands-
regelungsmodus)
