2 2-1. Kombiinstrument
Informationen zu Fahrzeugzustand und Kontrollleuchten
Kilometerzähler:
Zeigt die gesamte Laufleistung des Fahrzeugs an
Tageskilometerzähler:
Zeigt die Fahrstrecke an, die das Fahrzeug seit dem letzten Zurücksetzen des Zählers zurück-
gelegt hat. Die Tageskilometerzähler “A” und “B” können unabhängig voneinander zur Spei-
cherung und Anzeige verschiedener Fahrstrecken verwendet werden.
Regler für die Einstellung der Kombiinstrumentbeleuchtung:
Zeigt die Helligkeit der Kombiinstrumentbeleuchtung an, die eingestellt werden kann.
Außentemperatur (S.131)
Multi-Informationsdisplay
Zeigt dem Fahrer verschiedene auf den Fahrbetrieb bezogene Daten an (S.133)
Zeigt Warnmeldungen an, wenn eine Funktionsstörung auftritt (S.639)
Fahrstufen- und Schaltbereichs-/Ganganzeige
Zeigt die gewählte Fahrstufe bzw. den gewählten Schaltbereich/Gang an (S.288, 293)

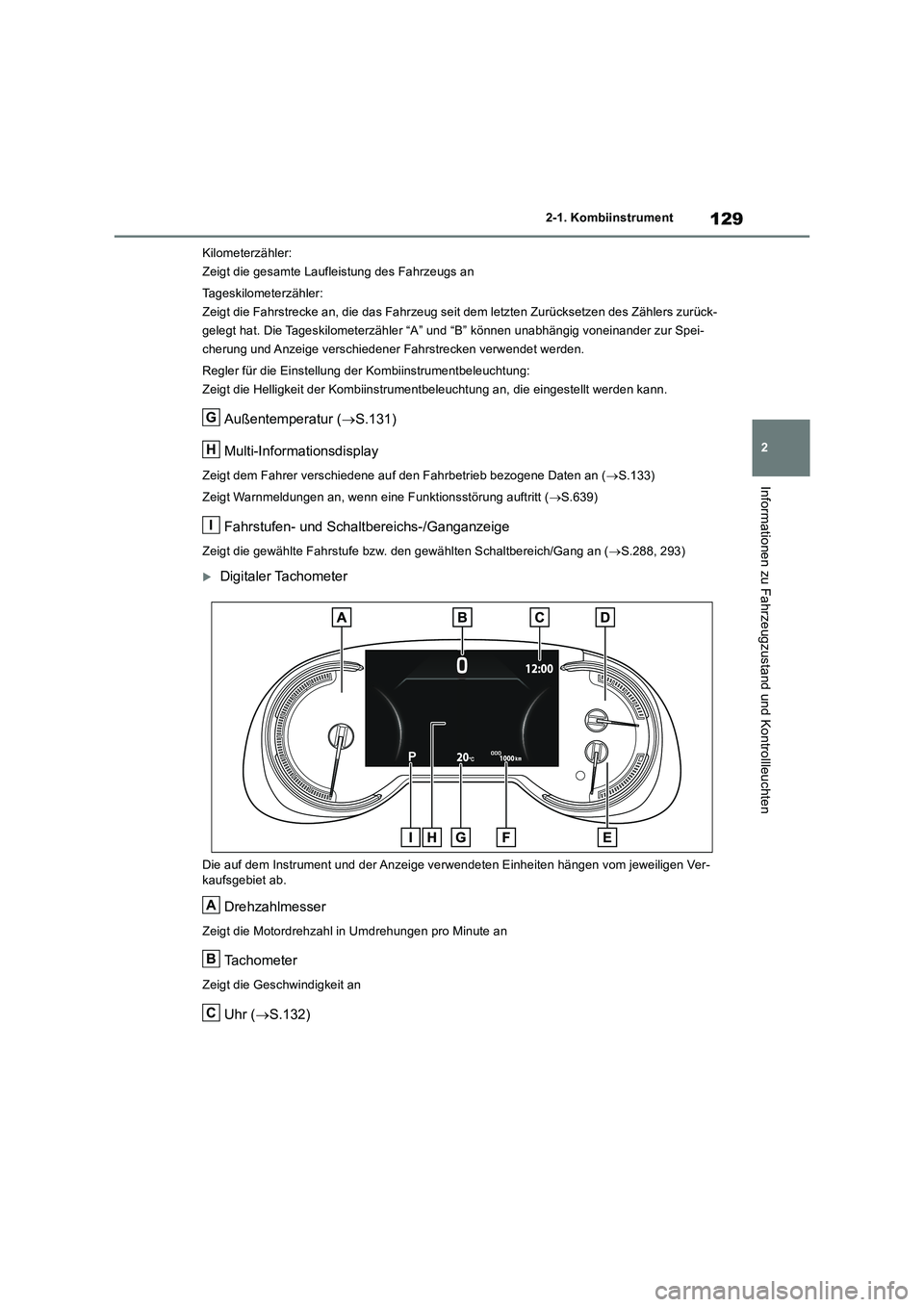

Digitaler Tachometer
Die auf dem Instrument und der Anzeige verwendeten Einheiten hängen vom jeweiligen Ver-
kaufsgebiet ab.
Drehzahlmesser
Zeigt die Motordrehzahl in Umdrehungen pro Minute an
Tachometer
Zeigt die Geschwindigkeit an
Uhr (S.132)
G
H
I
A
B
C

1302-1. Kombiinstrument
Kraftstoffvorratsanzeige
Zeigt die restliche Kraftstoffmenge im Tank an

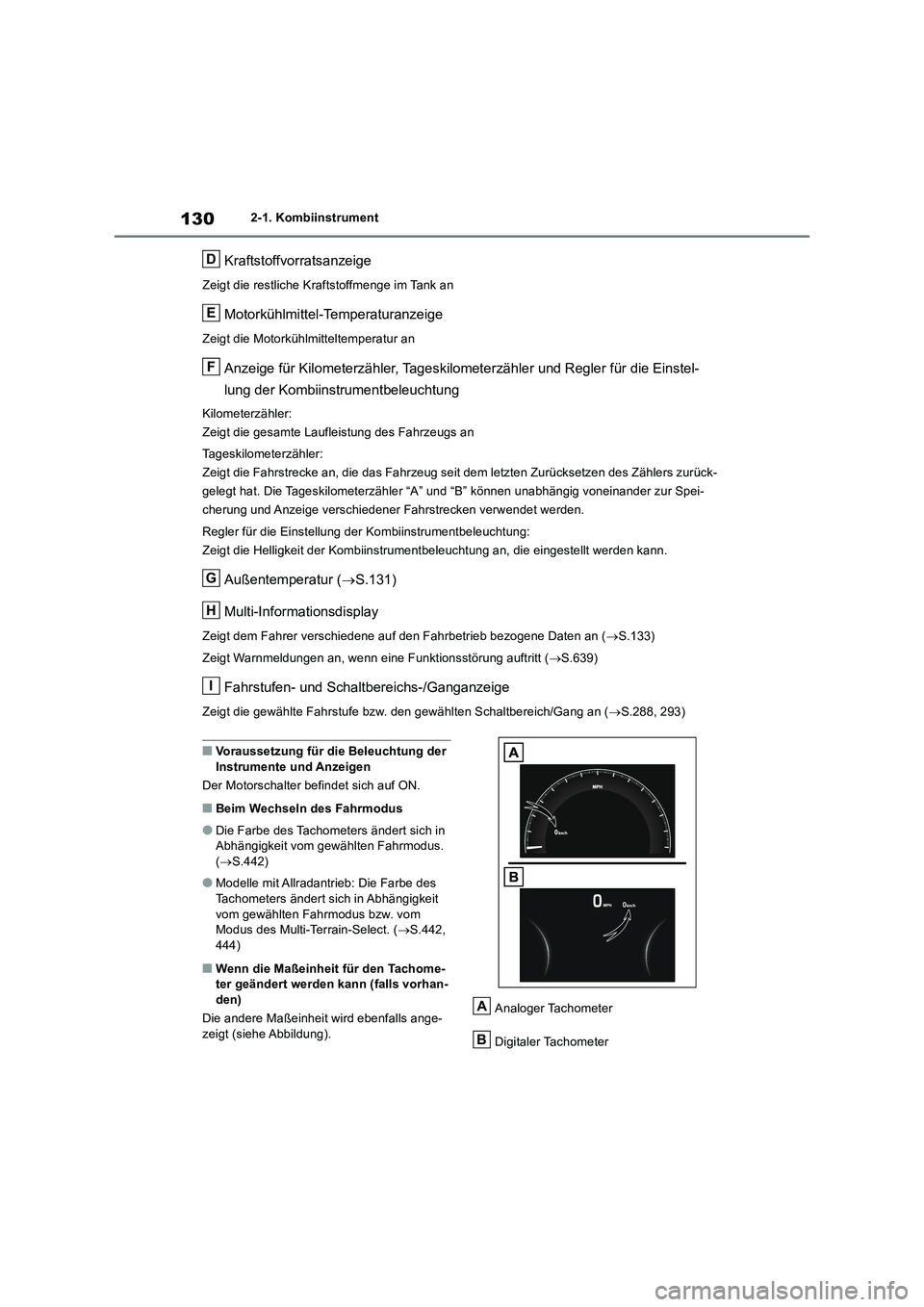

Motorkühlmittel-Temperaturanzeige
Zeigt die Motorkühlmitteltemperatur an
Anzeige für Kilometerzähler, Tageskilometerzähler und Regler für die Einstel-
lung der Kombiinstrumentbeleuchtung
Kilometerzähler:
Zeigt die gesamte Laufleistung des Fahrzeugs an
Tageskilometerzähler:
Zeigt die Fahrstrecke an, die das Fahrzeug seit dem letzten Zurücksetzen des Zählers zurück-
gelegt hat. Die Tageskilometerzähler “A” und “B” können unabhängig voneinander zur Spei-
cherung und Anzeige verschiedener Fahrstrecken verwendet werden.
Regler für die Einstellung der Kombiinstrumentbeleuchtung:
Zeigt die Helligkeit der Kombiinstrumentbeleuchtung an, die eingestellt werden kann.
Außentemperatur (S.131)
Multi-Informationsdisplay
Zeigt dem Fahrer verschiedene auf den Fahrbetrieb bezogene Daten an (S.133)
Zeigt Warnmeldungen an, wenn eine Funktionsstörung auftritt (S.639)
Fahrstufen- und Schaltbereichs-/Ganganzeige
Zeigt die gewählte Fahrstufe bzw. den gewählten Schaltbereich/Gang an (S.288, 293)
■Voraussetzung für die Beleuchtung der
Instrumente und Anzeigen
Der Motorschalter befindet sich auf ON.
■Beim Wechseln des Fahrmodus
●Die Farbe des Tachometers ändert sich in
Abhängigkeit vom gewählten Fahrmodus.
(S.442)
●Modelle mit Allradantrieb: Die Farbe des
Tachometers ändert sich in Abhängigkeit
vom gewählten Fahrmodus bzw. vom
Modus des Multi-Terrain-Select. (S.442,
444)
■Wenn die Maßeinheit für den Tachome-
ter geändert werden kann (falls vorhan-
den)
Die andere Maßeinheit wird ebenfalls ange-
zeigt (siehe Abbildung).Analoger Tachometer
Digitaler Tachometer
D
E
F
G
H
I
A
B

131
2
2-1. Kombiinstrument
Informationen zu Fahrzeugzustand und Kontrollleuchten

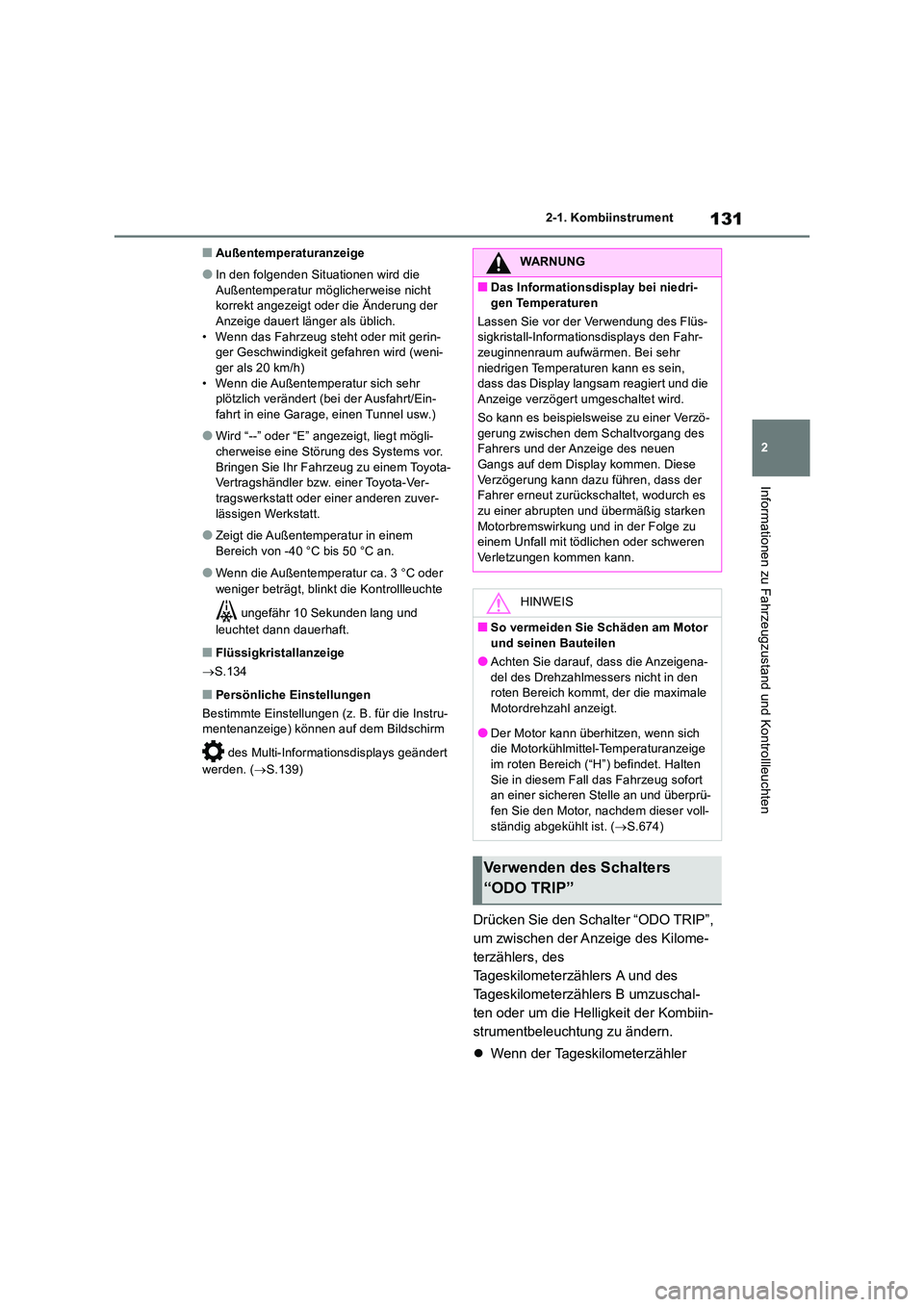

■Außentemperaturanzeige
●In den folgenden Situationen wird die
Außentemperatur möglicherweise nicht korrekt angezeigt oder die Änderung der Anzeige dauert länger als üblich.
• Wenn das Fahrzeug steht oder mit gerin- ger Geschwindigkeit gefahren wird (weni-ger als 20 km/h)
• Wenn die Außentemperatur sich sehr plötzlich verändert (bei der Ausfahrt/Ein-fahrt in eine Garage, einen Tunnel usw.)
●Wird “--” oder “E” angezeigt, liegt mögli-cherweise eine Störung des Systems vor.
Bringen Sie Ihr Fahrzeug zu einem Toyota- Vertragshändler bzw. einer Toyota-Ver-tragswerkstatt oder einer anderen zuver-
lässigen Werkstatt.
●Zeigt die Außentemperatur in einem
Bereich von -40 °C bis 50 °C an.
●Wenn die Außentemperatur ca. 3 °C oder
weniger beträgt, blinkt die Kontrollleuchte
ungefähr 10 Sekunden lang und
leuchtet dann dauerhaft.
■Flüssigkristallanzeige
 S.134
■Persönliche Einstellungen
Bestimmte Einstellungen (z. B. für die Instru- mentenanzeige) können auf dem Bildschirm
des Multi-Informationsdisplays geändert
werden. ( S.139)
Drücken Sie den Schalter “ODO TRIP”,
um zwischen der Anzeige des Kilome-
terzählers, des
Tageskilometerzählers A und des
Tageskilometerzählers B umzuschal-
ten oder um die Helligkeit der Kombiin-
strumentbeleuchtung zu ändern.
 Wenn der Tageskilometerzähler
WARNUNG
■Das Informationsdisplay bei niedri-
gen Temperaturen
Lassen Sie vor der Verwendung des Flüs- sigkristall-Informationsdisplays den Fahr-zeuginnenraum aufwärmen. Bei sehr
niedrigen Temperaturen kann es sein, dass das Display langs am reagiert und die Anzeige verzögert umgeschaltet wird.
So kann es beispielsweise zu einer Verzö-
gerung zwischen dem Schaltvorgang des Fahrers und der Anzeige des neuen Gangs auf dem Display kommen. Diese
Verzögerung kann dazu führen, dass der Fahrer erneut zurückschaltet, wodurch es zu einer abrupten und übermäßig starken
Motorbremswirkung und in der Folge zu einem Unfall mit tödlichen oder schweren Verletzungen kommen kann.
HINWEIS
■So vermeiden Sie Schäden am Motor und seinen Bauteilen
●Achten Sie darauf, dass die Anzeigena-
del des Drehzahlmessers nicht in den roten Bereich kommt, der die maximale Motordrehzahl anzeigt.
●Der Motor kann überhitzen, wenn sich die Motorkühlmittel-Temperaturanzeige im roten Bereich (“H”) befindet. Halten
Sie in diesem Fall das Fahrzeug sofort an einer sicheren Stelle an und überprü-fen Sie den Motor, nachdem dieser voll-
ständig abgekühlt ist. ( S.674)
Verwenden des Schalters
“ODO TRIP”

1322-1. Kombiinstrument
angezeigt wird, können Sie diesen
durch langes Drücken des Schalters
zurücksetzen.
Wenn die Anzeige des Reglers für
die Einstellung der Kombiinstrum-
entbeleuchtung angezeigt wird, kön-
nen Sie die Helligkeit der
Kombiinstrumentbeleuchtung durch
langes Drücken des Schalters ein-
stellen.

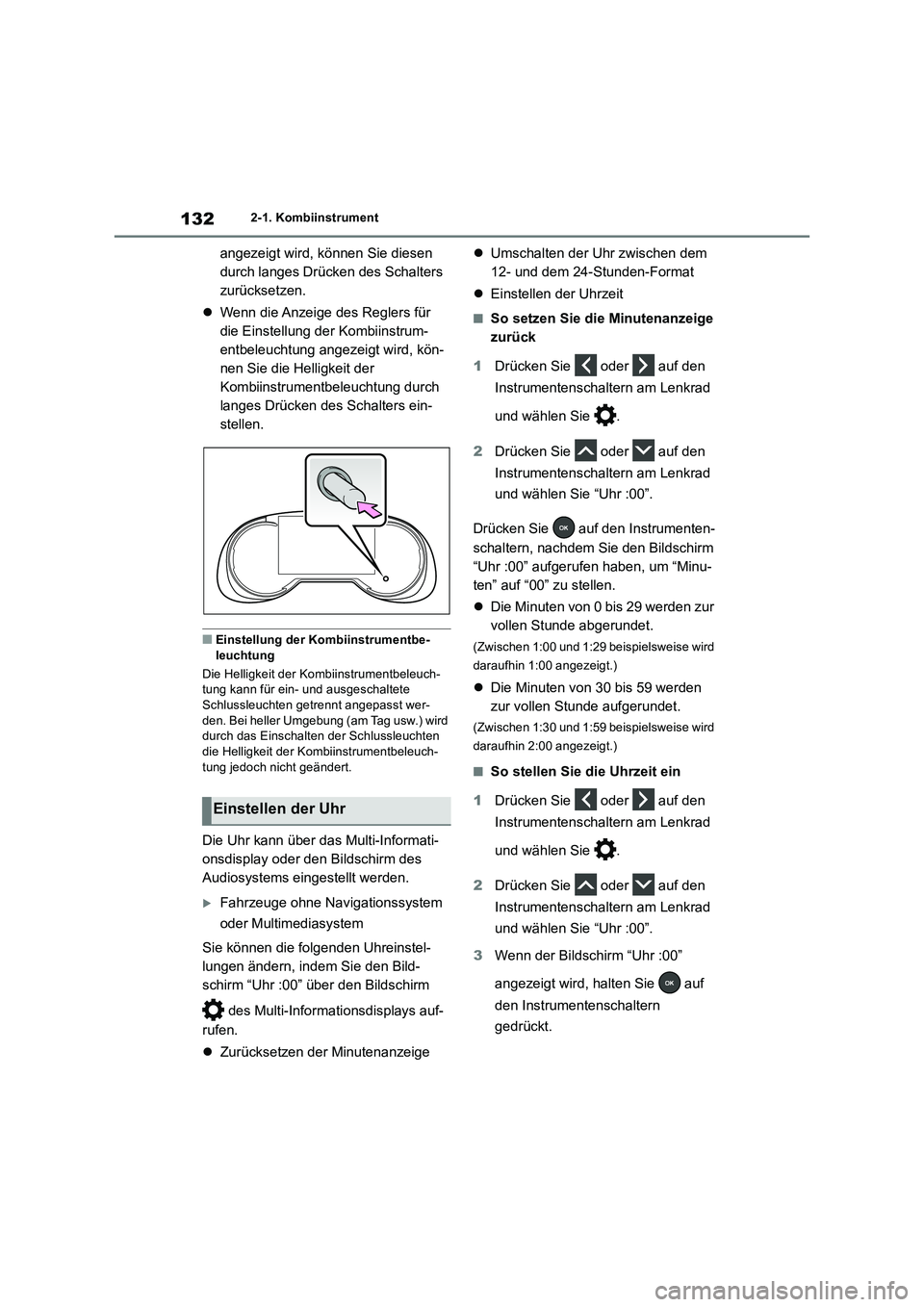

■Einstellung der Kombiinstrumentbe-
leuchtung
Die Helligkeit der Kombiinstrumentbeleuch-
tung kann für ein- und ausgeschaltete
Schlussleuchten getrennt angepasst wer-
den. Bei heller Umgebung (am Tag usw.) wird
durch das Einschalten der Schlussleuchten
die Helligkeit der Kombiinstrumentbeleuch-
tung jedoch nicht geändert.
Die Uhr kann über das Multi-Informati-
onsdisplay oder den Bildschirm des
Audiosystems eingestellt werden.
Fahrzeuge ohne Navigationssystem
oder Multimediasystem
Sie können die folgenden Uhreinstel-
lungen ändern, indem Sie den Bild-
schirm “Uhr :00” über den Bildschirm
des Multi-Informationsdisplays auf-
rufen.
Zurücksetzen der MinutenanzeigeUmschalten der Uhr zwischen dem
12- und dem 24-Stunden-Format
Einstellen der Uhrzeit
■So setzen Sie die Minutenanzeige
zurück
1Drücken Sie oder auf den
Instrumentenschaltern am Lenkrad
und wählen Sie .
2Drücken Sie oder auf den
Instrumentenschaltern am Lenkrad
und wählen Sie “Uhr :00”.
Drücken Sie auf den Instrumenten-
schaltern, nachdem Sie den Bildschirm
“Uhr :00” aufgerufen haben, um “Minu-
ten” auf “00” zu stellen.
Die Minuten von 0 bis 29 werden zur
vollen Stunde abgerundet.
(Zwischen 1:00 und 1:29 beispielsweise wird
daraufhin 1:00 angezeigt.)
Die Minuten von 30 bis 59 werden
zur vollen Stunde aufgerundet.
(Zwischen 1:30 und 1:59 beispielsweise wird
daraufhin 2:00 angezeigt.)
■So stellen Sie die Uhrzeit ein
1Drücken Sie oder auf den
Instrumentenschaltern am Lenkrad
und wählen Sie .
2Drücken Sie oder auf den
Instrumentenschaltern am Lenkrad
und wählen Sie “Uhr :00”.
3Wenn der Bildschirm “Uhr :00”
angezeigt wird, halten Sie auf
den Instrumentenschaltern
gedrückt.
Einstellen der Uhr

133
2 2-1. Kombiinstrument
Informationen zu Fahrzeugzustand und Kontrollleuchten
4Wählen Sie “12H/24H”, “Time” oder
“Minutes”, indem Sie oder
auf den Instrumentenschaltern
drücken.
5Drücken Sie oder auf den
Instrumentenschaltern, um zwi-
schen den Anzeigeelementen des
Displays umzuschalten.
Drücken Sie , um nach erfolgter Einstel-
lung zum vorherigen Bildschirm zurückzu-
kehren.
Fahrzeuge mit Navigationssystem
oder Multimediasystem
Siehe die “Navigations- und Multime-
diasystem Betriebsanleitung” bzw. die
“Multimedia Betriebsanleitung”.Auf dem Multi-Informationsdisplay wer-
den die folgenden Informationen ange-
zeigt.

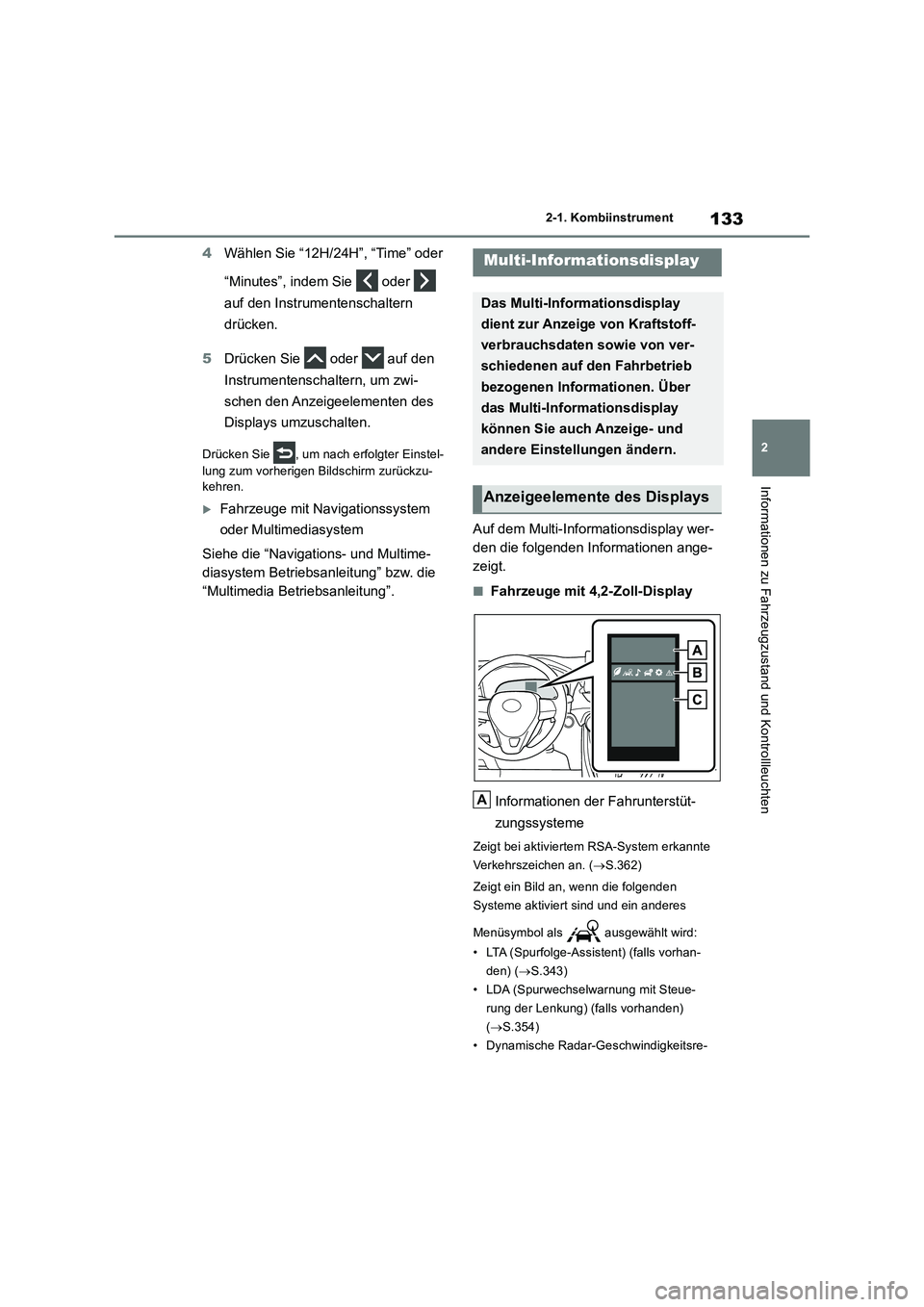

■Fahrzeuge mit 4,2-Zoll-Display
Informationen der Fahrunterstüt-
zungssysteme
Zeigt bei aktiviertem RSA-System erkannte
Verkehrszeichen an. (S.362)
Zeigt ein Bild an, wenn die folgenden
Systeme aktiviert sind und ein anderes
Menüsymbol als ausgewählt wird:
• LTA (Spurfolge-Assistent) (falls vorhan-
den) (S.343)
• LDA (Spurwechselwarnung mit Steue-
rung der Lenkung) (falls vorhanden)
(S.354)
• Dynamische Radar-Geschwindigkeitsre-
Multi-Informationsdisplay
Das Multi-Informationsdisplay
dient zur Anzeige von Kraftstoff-
verbrauchsdaten sowie von ver-
schiedenen auf den Fahrbetrieb
bezogenen Informationen. Über
das Multi-Informationsdisplay
können Sie auch Anzeige- und
andere Einstellungen ändern.
Anzeigeelemente des Displays
A

1342-1. Kombiinstrument
gelung mit Abstandsregelung über den
gesamten Geschwindigkeitsbereich (falls
vorhanden) ( S.366)
• Dynamische Radar-Geschwindigkeitsre-
gelung (falls vorhanden) ( S.378)
• Geschwindigkeitsregelung (falls vorhan-
den) ( S.389)
• Geschwindigkeitsbegrenzer (falls vorhan-
den) ( S.392)
Menüsymbole (S.135)
Bereich für die Informationsanzeige
Durch Auswahl der Menüsymbole lassen
sich unterschiedliche Informationen anzei-
gen.
Zudem werden hier in bestimmten Situatio-
nen Pop-up-Anzeigen mit einer Warnung
oder einem Vorschlag/Hinweis angezeigt.

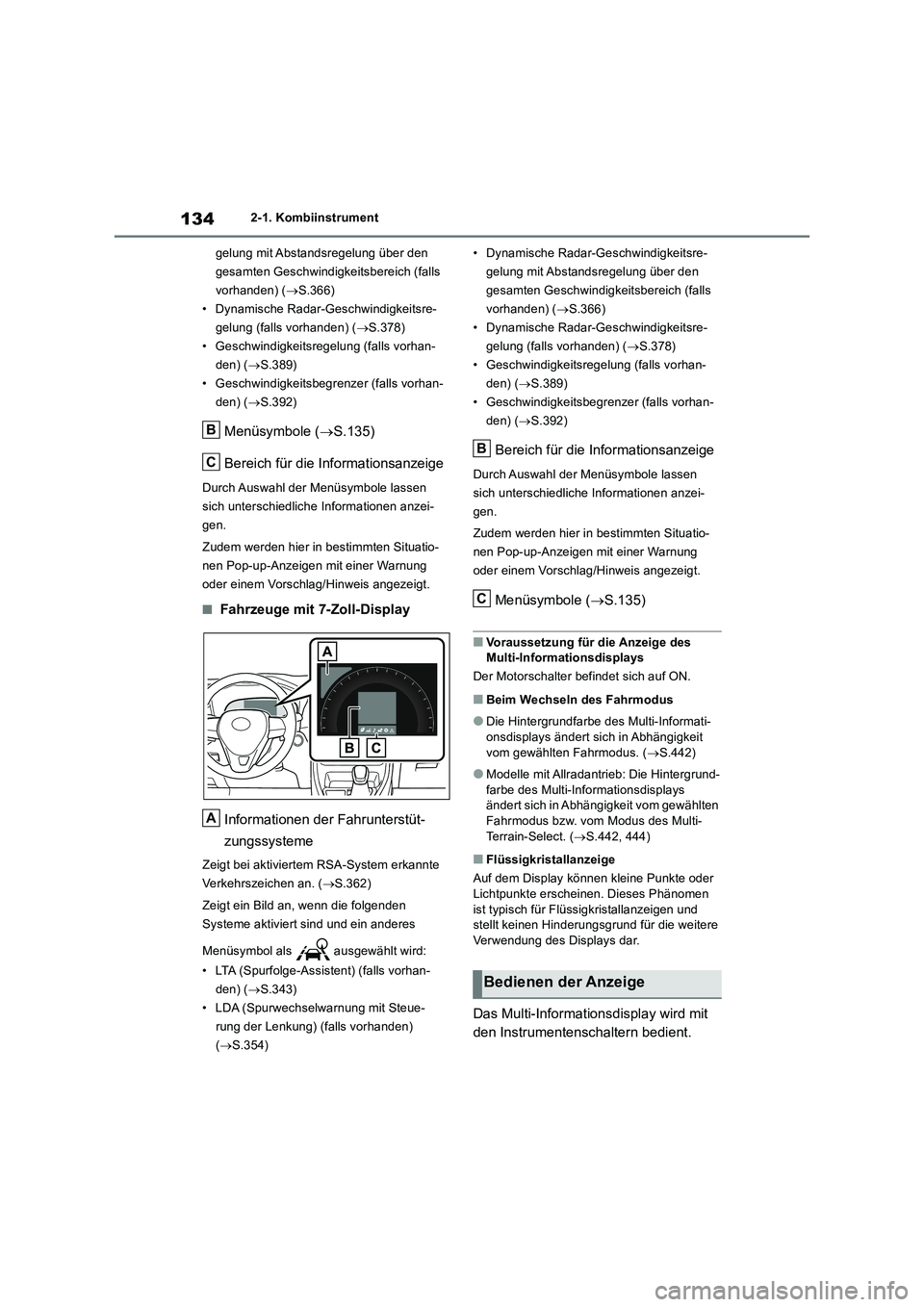

■Fahrzeuge mit 7-Zoll-Display
Informationen der Fahrunterstüt-
zungssysteme
Zeigt bei aktiviertem RSA-System erkannte
Verkehrszeichen an. ( S.362)
Zeigt ein Bild an, wenn die folgenden
Systeme aktiviert sind und ein anderes
Menüsymbol als ausgewählt wird:
• LTA (Spurfolge-Assistent) (falls vorhan-
den) ( S.343)
• LDA (Spurwechselwarnung mit Steue-
rung der Lenkung) (falls vorhanden)
( S.354)
• Dynamische Radar-Geschwindigkeitsre-
gelung mit Abstandsregelung über den
gesamten Geschwindigkeitsbereich (falls
vorhanden) ( S.366)
• Dynamische Radar-Geschwindigkeitsre-
gelung (falls vorhanden) ( S.378)
• Geschwindigkeitsregelung (falls vorhan-
den) ( S.389)
• Geschwindigkeitsbegrenzer (falls vorhan-
den) ( S.392)
Bereich für die Informationsanzeige
Durch Auswahl der Menüsymbole lassen
sich unterschiedliche Informationen anzei-
gen.
Zudem werden hier in bestimmten Situatio-
nen Pop-up-Anzeigen mit einer Warnung
oder einem Vorschlag/Hinweis angezeigt.
Menüsymbole ( S.135)
■Voraussetzung für die Anzeige des Multi-Informationsdisplays
Der Motorschalter befindet sich auf ON.
■Beim Wechseln des Fahrmodus
●Die Hintergrundfarbe des Multi-Informati- onsdisplays ändert sich in Abhängigkeit
vom gewählten Fahrmodus. ( S.442)
●Modelle mit Allradantrieb: Die Hintergrund-
farbe des Multi-Informationsdisplays ändert sich in Abhängigkeit vom gewählten
Fahrmodus bzw. vom Modus des Multi- Terrain-Select. ( S.442, 444)
■Flüssigkristallanzeige
Auf dem Display können kleine Punkte oder Lichtpunkte erscheinen. Dieses Phänomen
ist typisch für Flüssigkristallanzeigen und stellt keinen Hinderungsgrund für die weitere Verwendung des Displays dar.
Das Multi-Informationsdisplay wird mit
den Instrumentenschaltern bedient.
B
C
A
Bedienen der Anzeige
B
C

135
2
2-1. Kombiinstrument
Informationen zu Fahrzeugzustand und Kontrollleuchten

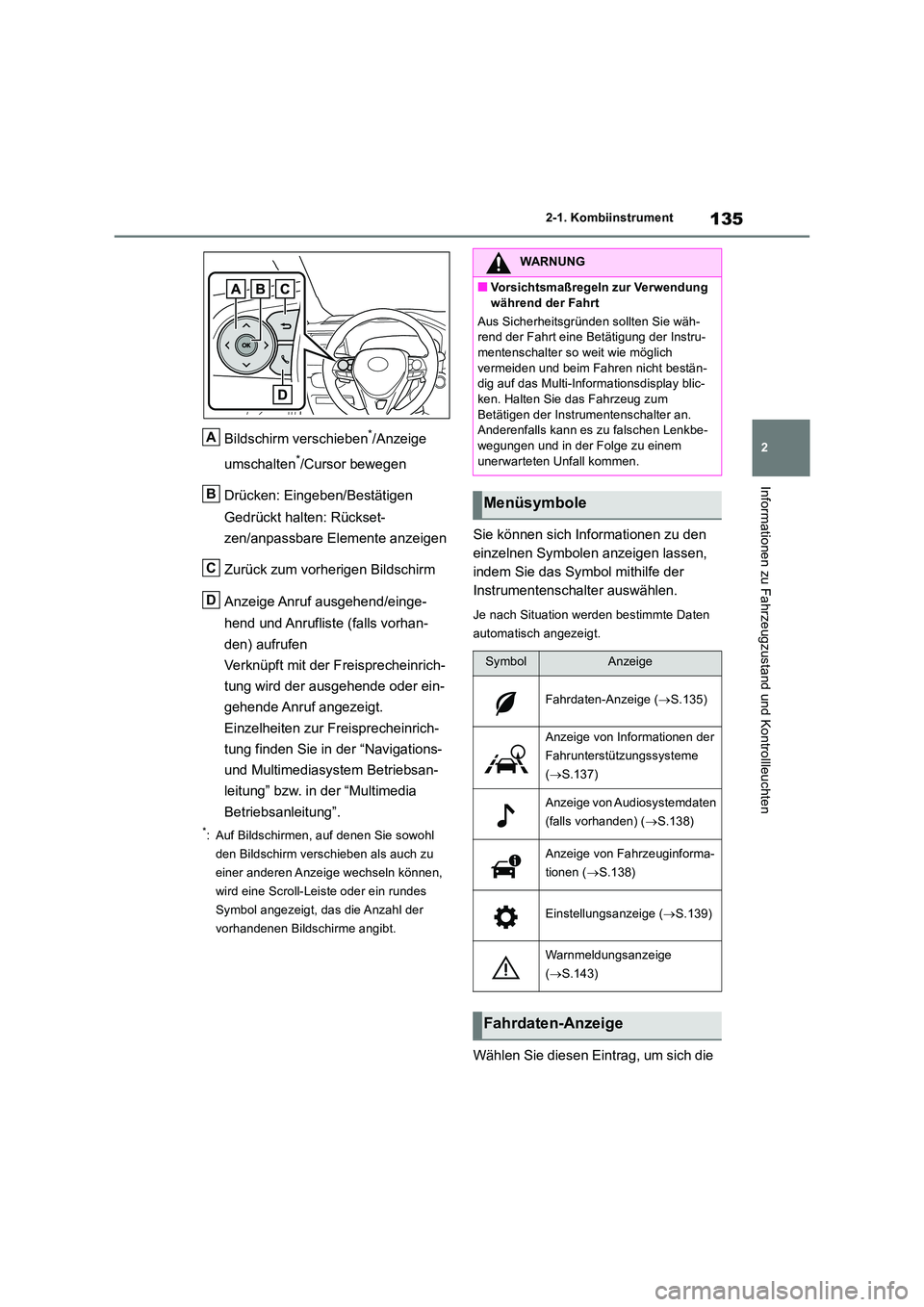

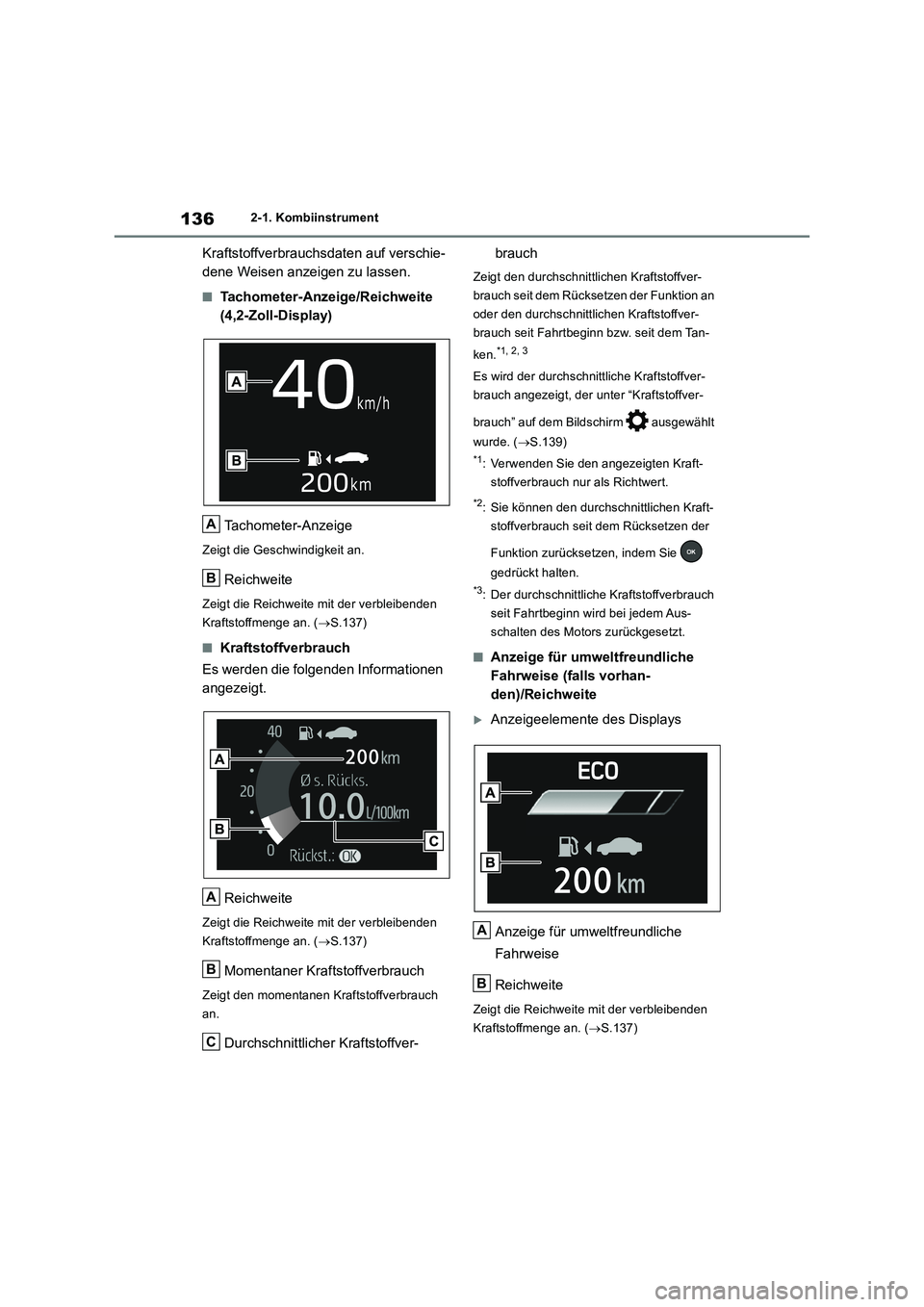

Bildschirm verschieben*/Anzeige
umschalten*/Cursor bewegen
Drücken: Eingeben/Bestätigen
Gedrückt halten: Rückset-
zen/anpassbare Elemente anzeigen
Zurück zum vorherigen Bildschirm
Anzeige Anruf ausgehend/einge-
hend und Anrufliste (falls vorhan-
den) aufrufen
Verknüpft mit der Freisprecheinrich-
tung wird der ausgehende oder ein-
gehende Anruf angezeigt.
Einzelheiten zur Freisprecheinrich-
tung finden Sie in der “Navigations-
und Multimediasystem Betriebsan-
leitung” bzw. in der “Multimedia
Betriebsanleitung”.
*: Auf Bildschirmen, auf denen Sie sowohl
den Bildschirm verschieben als auch zu
einer anderen Anzeige wechseln können,
wird eine Scroll-Leiste oder ein rundes
Symbol angezeigt, das die Anzahl der
vorhandenen Bildschirme angibt.
Sie können sich Informationen zu den
einzelnen Symbolen anzeigen lassen,
indem Sie das Symbol mithilfe der
Instrumentenschalter auswählen.
Je nach Situation werden bestimmte Daten
automatisch angezeigt.
Wählen Sie diesen Eintrag, um sich die
A
B
C
D
WARNUNG
■Vorsichtsmaßregeln zur Verwendung
während der Fahrt
Aus Sicherheitsgründen sollten Sie wäh- rend der Fahrt eine Betätigung der Instru-mentenschalter so weit wie möglich
vermeiden und beim Fahren nicht bestän- dig auf das Multi-Informationsdisplay blic-ken. Halten Sie das Fahrzeug zum
Betätigen der Instrumentenschalter an. Anderenfalls kann es zu falschen Lenkbe-wegungen und in der Folge zu einem
unerwarteten Unfall kommen.
Menüsymbole
SymbolAnzeige
Fahrdaten-Anzeige ( S.135)
Anzeige von Informationen der
Fahrunterstützungssysteme
( S.137)
Anzeige von Audiosystemdaten
(falls vorhanden) ( S.138)
Anzeige von Fahrzeuginforma-
tionen ( S.138)
Einstellungsanzeige (S.139)
Warnmeldungsanzeige
( S.143)
Fahrdaten-Anzeige

1362-1. Kombiinstrument
Kraftstoffverbrauchsdaten auf verschie-
dene Weisen anzeigen zu lassen.
■Tachometer-Anzeige/Reichweite
(4,2-Zoll-Display)
Tachometer-Anzeige
Zeigt die Geschwindigkeit an.
Reichweite
Zeigt die Reichweite mit der verbleibenden
Kraftstoffmenge an. (S.137)
■Kraftstoffverbrauch
Es werden die folgenden Informationen
angezeigt.
Reichweite
Zeigt die Reichweite mit der verbleibenden
Kraftstoffmenge an. (S.137)
Momentaner Kraftstoffverbrauch
Zeigt den momentanen Kraftstoffverbrauch
an.
Durchschnittlicher Kraftstoffver-brauch
Zeigt den durchschnittlichen Kraftstoffver-
brauch seit dem Rücksetzen der Funktion an
oder den durchschnittlichen Kraftstoffver-
brauch seit Fahrtbeginn bzw. seit dem Tan-
ken.
*1, 2, 3
Es wird der durchschnittliche Kraftstoffver-
brauch angezeigt, der unter “Kraftstoffver-
brauch” auf dem Bildschirm ausgewählt
wurde. (S.139)
*1: Verwenden Sie den angezeigten Kraft-
stoffverbrauch nur als Richtwert.
*2: Sie können den durchschnittlichen Kraft-
stoffverbrauch seit dem Rücksetzen der
Funktion zurücksetzen, indem Sie
gedrückt halten.
*3: Der durchschnittliche Kraftstoffverbrauch
seit Fahrtbeginn wird bei jedem Aus-
schalten des Motors zurückgesetzt.
■Anzeige für umweltfreundliche
Fahrweise (falls vorhan-
den)/Reichweite
Anzeigeelemente des Displays
Anzeige für umweltfreundliche
Fahrweise
Reichweite
Zeigt die Reichweite mit der verbleibenden
Kraftstoffmenge an. (S.137)
A
B
A
B
C
A
B
