2018 TOYOTA RAV4 Betriebsanleitungen (in German)

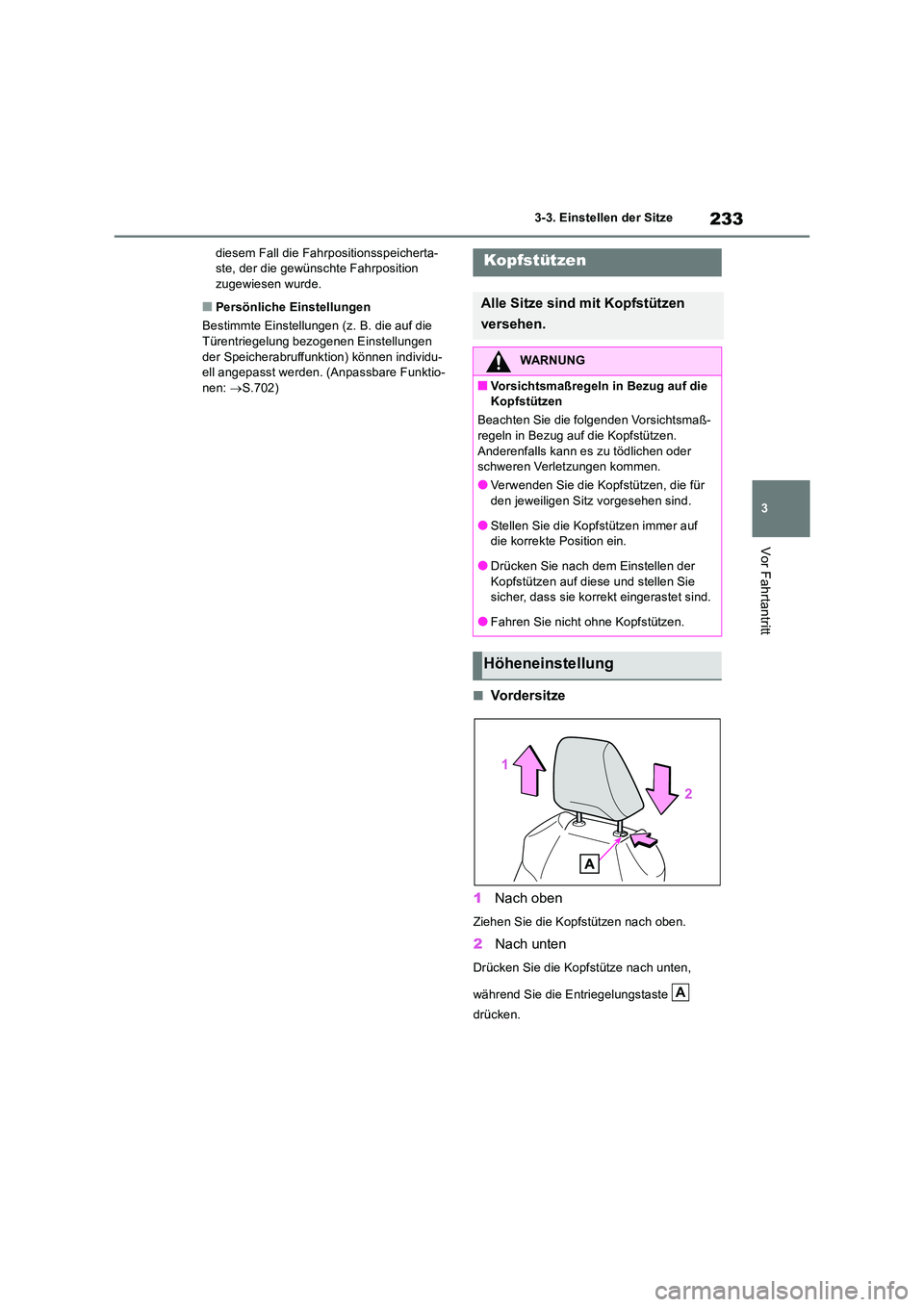

233
3
3-3. Einstellen der Sitze
Vor Fahrtantritt
diesem Fall die Fahrpositionsspeicherta- ste, der die gewünschte Fahrposition zugewiesen wurde.
■Persönliche Einstellungen
Bestimmte Einstellungen (z. B. die auf die
Türentriegelung bezogenen Einstellungen der Speicherabruffunk tion) können individu- ell angepasst werden. (Anpassbare Funktio-
nen: S.702)
■Vordersitze
1 Nach oben
Ziehen Sie die Kopfstützen nach oben.
2Nach unten
Drücken Sie die Kopfstütze nach unten,
während Sie die Entriegelungstaste
drücken.
Kopfstützen
Alle Sitze sind mit Kopfstützen
versehen.
WARNUNG
■Vorsichtsmaßregeln in Bezug auf die Kopfstützen
Beachten Sie die folgenden Vorsichtsmaß- regeln in Bezug auf die Kopfstützen.
Anderenfalls kann es zu tödlichen oder schweren Verletzungen kommen.
●Verwenden Sie die Kopfstützen, die für den jeweiligen Sitz vorgesehen sind.
●Stellen Sie die Kopfstützen immer auf die korrekte Position ein.
●Drücken Sie nach dem Einstellen der
Kopfstützen auf diese und stellen Sie sicher, dass sie korrekt eingerastet sind.
●Fahren Sie nicht ohne Kopfstützen.
Höheneinstellung
A

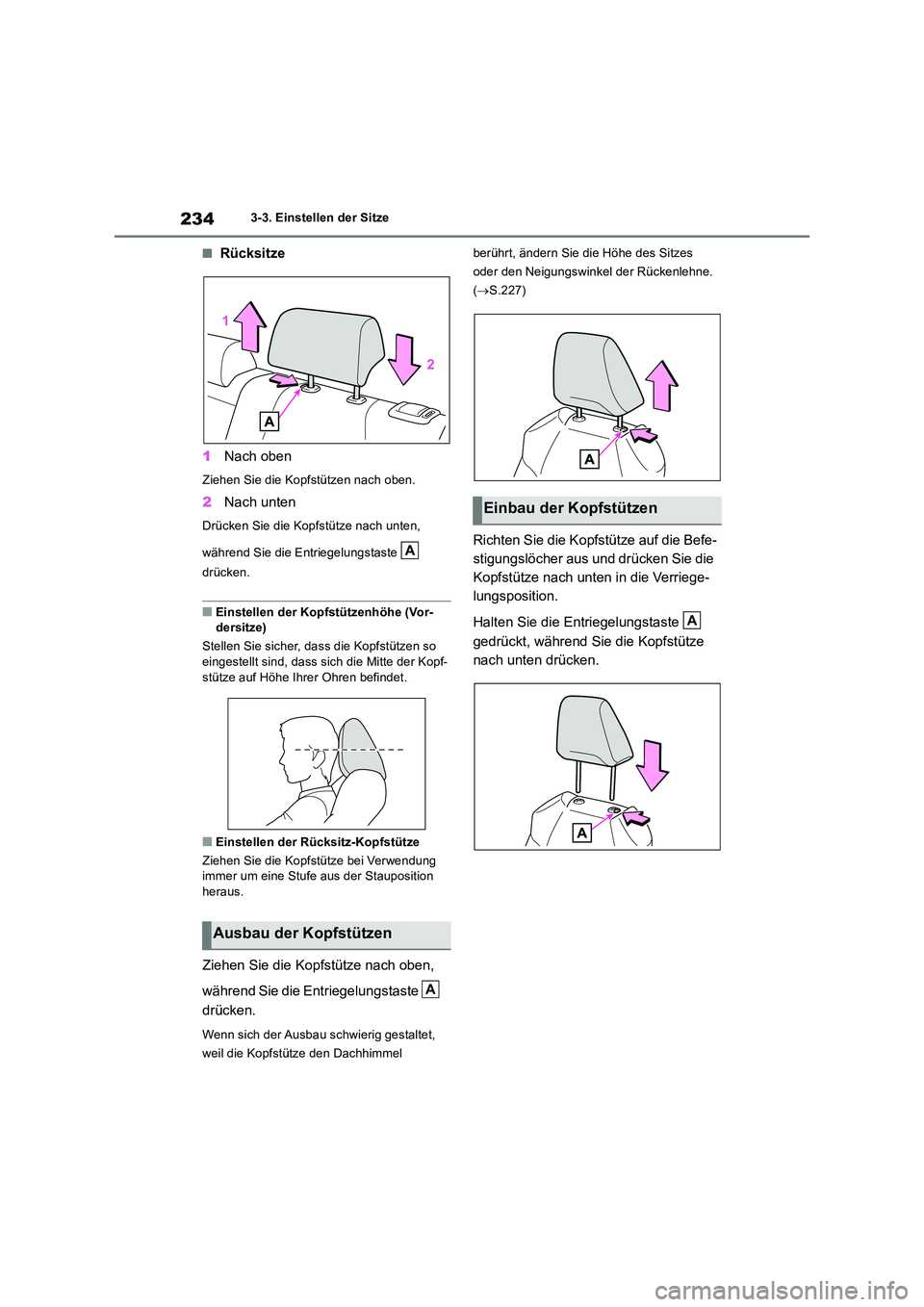

2343-3. Einstellen der Sitze
■Rücksitze
1 Nach oben
Ziehen Sie die Kopfstützen nach oben.
2Nach unten
Drücken Sie die Kopfstütze nach unten,
während Sie die Entriegelungstaste
drücken.
■Einstellen der Kopfstützenhöhe (Vor- dersitze)
Stellen Sie sicher, dass die Kopfstützen so
eingestellt sind, dass sich die Mitte der Kopf- stütze auf Höhe Ihrer Ohren befindet.
■Einstellen der Rücksitz-Kopfstütze
Ziehen Sie die Kopfstütze bei Verwendung immer um eine Stufe aus der Stauposition heraus.
Ziehen Sie die Kopfstütze nach oben,
während Sie die Entriegelungstaste
drücken.
Wenn sich der Ausbau schwierig gestaltet,
weil die Kopfstütze den Dachhimmel
berührt, ändern Sie die Höhe des Sitzes
oder den Neigungswinkel der Rückenlehne.
( S.227)
Richten Sie die Kopfstütze auf die Befe-
stigungslöcher aus und drücken Sie die
Kopfstütze nach unten in die Verriege-
lungsposition.
Halten Sie die Entriegelungstaste
gedrückt, während Sie die Kopfstütze
nach unten drücken.
Ausbau der Kopfstützen
A
A
Einbau der Kopfstützen
A

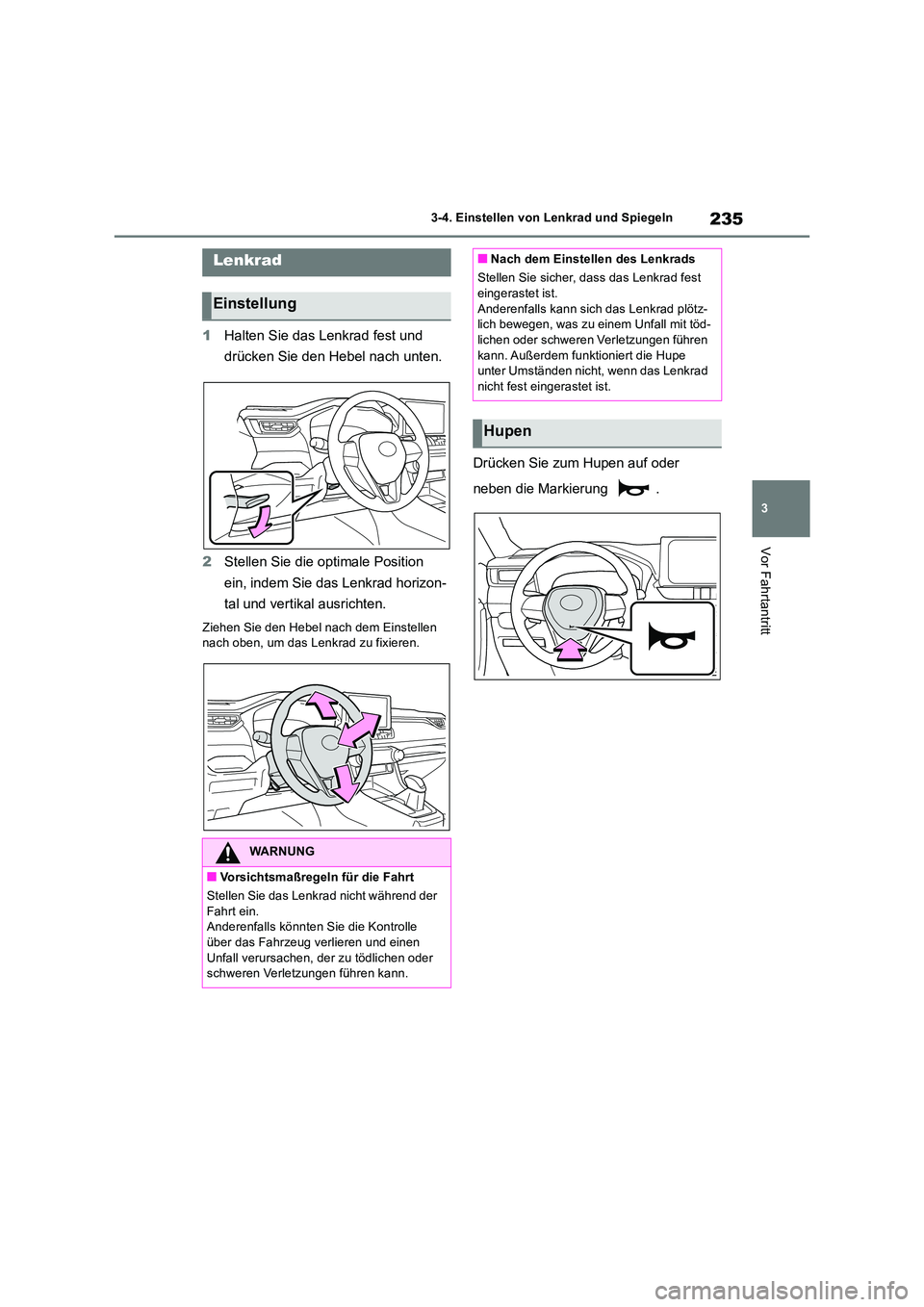

235
3
3-4. Einstellen von Lenkrad und Spiegeln
Vor Fahrtantritt
3-4.Einstellen vo n L enkrad und Spiege ln
1 Halten Sie das Lenkrad fest und
drücken Sie den Hebel nach unten.
2 Stellen Sie die optimale Position
ein, indem Sie das Lenkrad horizon-
tal und vertikal ausrichten.
Ziehen Sie den Hebel nach dem Einstellen nach oben, um das Lenkrad zu fixieren.
Drücken Sie zum Hupen auf oder
neben die Markierung .
Lenkrad
Einstellung
WARNUNG
■Vorsichtsmaßregeln für die Fahrt
Stellen Sie das Lenkrad nicht während der Fahrt ein.Anderenfalls könnten Sie die Kontrolle
über das Fahrzeug verlieren und einen Unfall verursachen, der zu tödlichen oder schweren Verletzungen führen kann.
■Nach dem Einstellen des Lenkrads
Stellen Sie sicher, dass das Lenkrad fest eingerastet ist.
Anderenfalls kann sich das Lenkrad plötz- lich bewegen, was zu einem Unfall mit töd-lichen oder schweren Verletzungen führen
kann. Außerdem funktioniert die Hupe unter Umständen nicht, wenn das Lenkrad nicht fest eingerastet ist.
Hupen

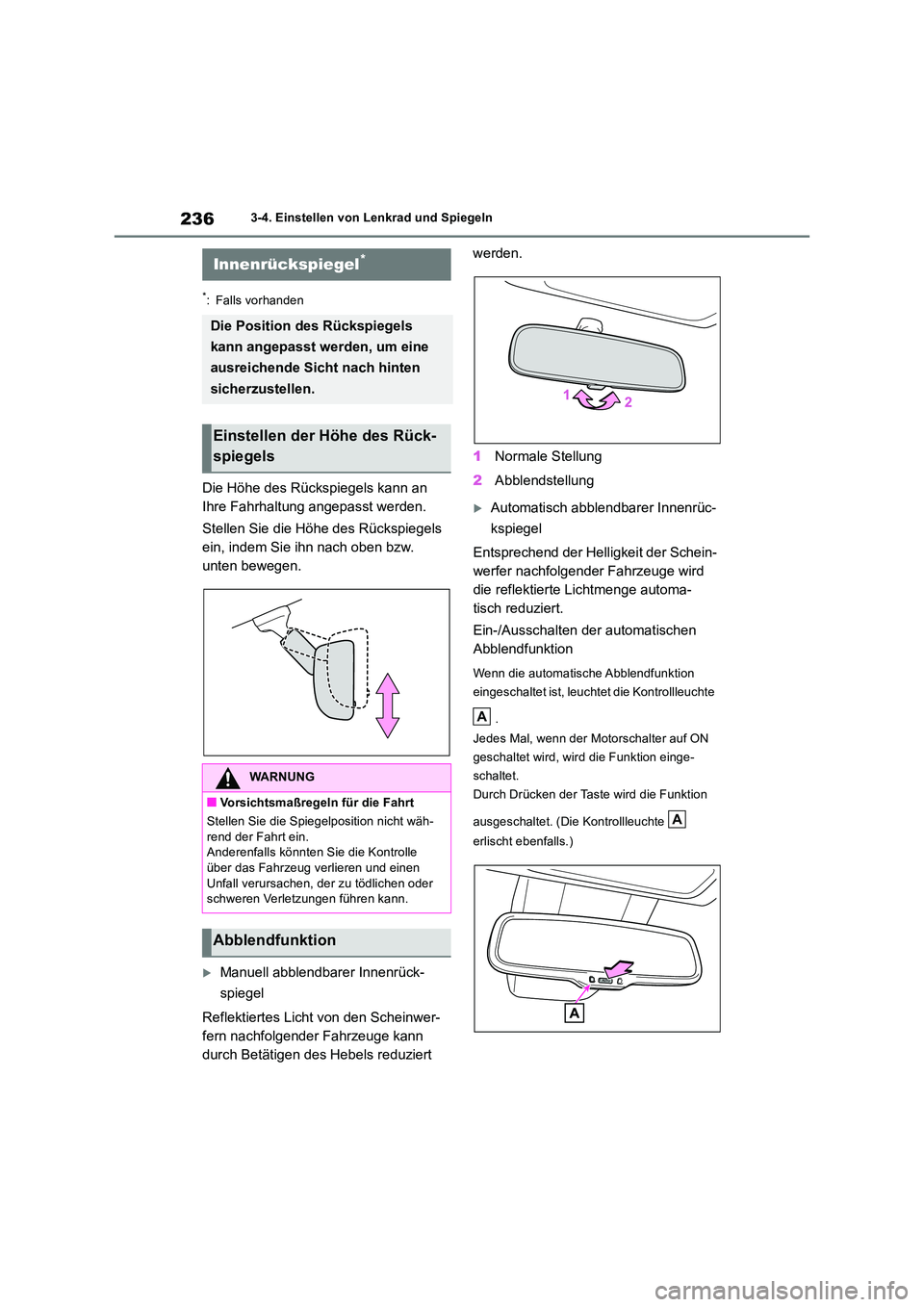

2363-4. Einstellen von Lenkrad und Spiegeln
*: Falls vorhanden
Die Höhe des Rückspiegels kann an
Ihre Fahrhaltung angepasst werden.
Stellen Sie die Höhe des Rückspiegels
ein, indem Sie ihn nach oben bzw.
unten bewegen.
Manuell abblendbarer Innenrück-
spiegel
Reflektiertes Licht von den Scheinwer-
fern nachfolgender Fahrzeuge kann
durch Betätigen des Hebels reduziert
werden.
1 Normale Stellung
2 Abblendstellung
Automatisch abblendbarer Innenrüc-
kspiegel
Entsprechend der Helligkeit der Schein-
werfer nachfolgender Fahrzeuge wird
die reflektierte Lichtmenge automa-
tisch reduziert.
Ein-/Ausschalten der automatischen
Abblendfunktion
Wenn die automatische Abblendfunktion
eingeschaltet ist, leuchtet die Kontrollleuchte
.
Jedes Mal, wenn der Motorschalter auf ON
geschaltet wird, wird die Funktion einge-
schaltet.
Durch Drücken der Taste wird die Funktion
ausgeschaltet. (Die Kontrollleuchte
erlischt ebenfalls.)
Innenrückspiegel*
Die Position des Rückspiegels
kann angepasst werden, um eine
ausreichende Sicht nach hinten
sicherzustellen.
Einstellen der Höhe des Rück-
spiegels
WARNUNG
■Vorsichtsmaßregeln für die Fahrt
Stellen Sie die Spiegelposition nicht wäh-
rend der Fahrt ein. Anderenfalls könnten Sie die Kontrolle über das Fahrzeug verlieren und einen
Unfall verursachen, der zu tödlichen oder schweren Verletzungen führen kann.
Abblendfunktion
A
A

237
3
3-4. Einstellen von Lenkrad und Spiegeln
Vor Fahrtantritt
■Vermeiden von Sensorfehlern (Fahr- zeuge mit automatisch abblendbarem Innenrückspiegel)
Um sicherzustellen, dass die Sensoren ein-
wandfrei funktionieren, dürfen Sie diese weder berühren noch abdecken.
*: Falls vorhanden
Digitaler Rückspiegel*
Der digitale Rückspiegel ist ein
System, das die am Fahrzeugheck
angebrachte Kamera nutzt und
das Bild von der Kamera auf dem
Display des digitalen Rückspie-
gels anzeigt.
Über einen Hebel kann der digitale
Rückspiegel zwischen dem opti-
schen Spiegelmodus und dem
digitalen Spiegelmodus umge-
schaltet werden.
Durch den digitalen Rückspiegel
bekommt der Fahrer einen unge-
hinderten Blick auf den Bereich
hinter dem Fahrzeug, selbst wenn
die Sicht nach hinten etwa durch
Kopfstützen oder Gepäck verstellt
ist. Ferner sind die Rücksitze nicht
zu sehen, wodurch die Mitfahrer
auf den Rücksitzen eine größere
Privatsphäre genießen.
WARNUNG
Beachten Sie die folgenden Vorsichtsmaß- regeln.Anderenfalls kann es zu tödlichen oder
schweren Verletzungen kommen.

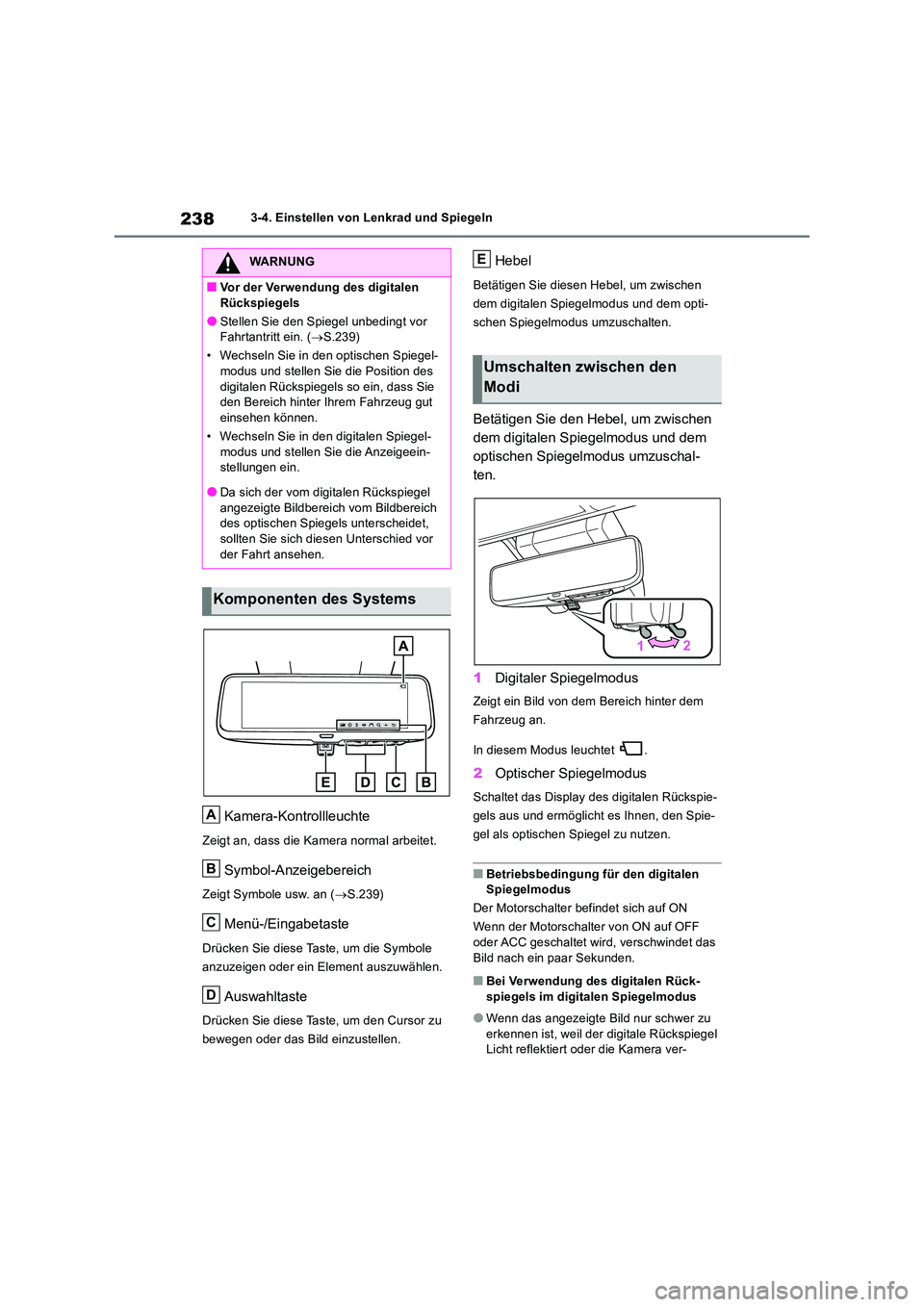

2383-4. Einstellen von Lenkrad und Spiegeln
Kamera-Kontrollleuchte
Zeigt an, dass die Kamera normal arbeitet.
Symbol-Anzeigebereich
Zeigt Symbole usw. an (S.239)
Menü-/Eingabetaste
Drücken Sie diese Taste, um die Symbole
anzuzeigen oder ein Element auszuwählen.
Auswahltaste
Drücken Sie diese Taste, um den Cursor zu
bewegen oder das Bild einzustellen.
Hebel
Betätigen Sie diesen Hebel, um zwischen
dem digitalen Spiegelmodus und dem opti-
schen Spiegelmodus umzuschalten.
Betätigen Sie den Hebel, um zwischen
dem digitalen Spiegelmodus und dem
optischen Spiegelmodus umzuschal-
ten.
1 Digitaler Spiegelmodus
Zeigt ein Bild von dem Bereich hinter dem
Fahrzeug an.
In diesem Modus leuchtet .
2 Optischer Spiegelmodus
Schaltet das Display des digitalen Rückspie-
gels aus und ermöglicht es Ihnen, den Spie-
gel als optischen Spiegel zu nutzen.
■Betriebsbedingung für den digitalen Spiegelmodus
Der Motorschalter befindet sich auf ON
Wenn der Motorschalter von ON auf OFF oder ACC geschaltet wird, verschwindet das
Bild nach ein paar Sekunden.
■Bei Verwendung des digitalen Rück- spiegels im digitalen Spiegelmodus
●Wenn das angezeigte Bild nur schwer zu erkennen ist, weil der digitale Rückspiegel Licht reflektiert oder die Kamera ver-
WARNUNG
■Vor der Verwendung des digitalen
Rückspiegels
●Stellen Sie den Spiegel unbedingt vor Fahrtantritt ein. ( S.239)
• Wechseln Sie in den optischen Spiegel- modus und stellen Sie die Position des
digitalen Rückspiegels so ein, dass Sie den Bereich hinter Ihrem Fahrzeug gut einsehen können.
• Wechseln Sie in den digitalen Spiegel-
modus und stellen Sie die Anzeigeein- stellungen ein.
●Da sich der vom digitalen Rückspiegel
angezeigte Bildbereich vom Bildbereich des optischen Spiegels unterscheidet, sollten Sie sich diesen Unterschied vor
der Fahrt ansehen.
Komponenten des Systems
A
B
C
D
Umschalten zwischen den
Modi
E

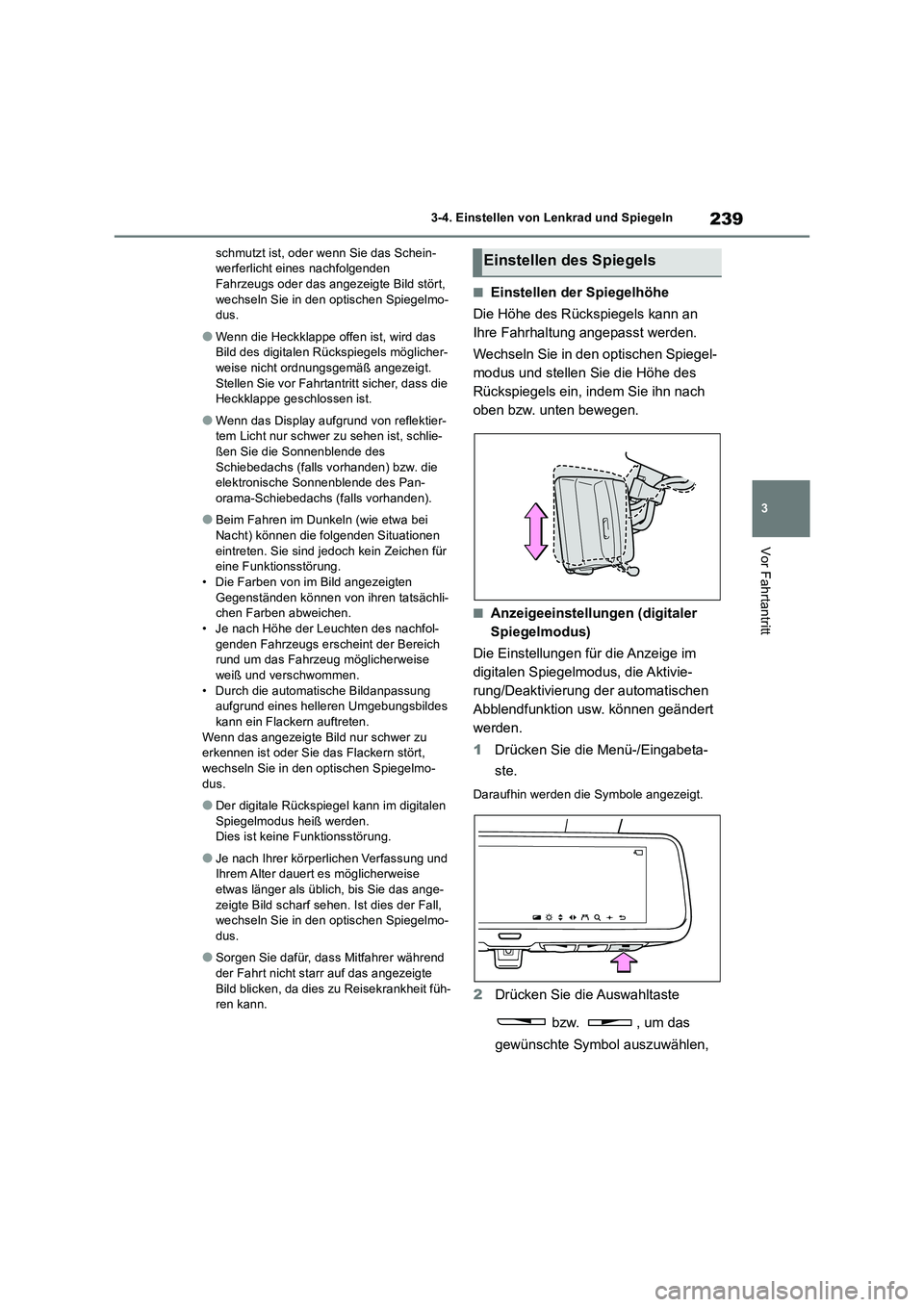

239
3 3-4. Einstellen von Lenkrad und Spiegeln
Vor Fahrtantritt
schmutzt ist, oder wenn Sie das Schein-
werferlicht eines nachfolgenden
Fahrzeugs oder das angezeigte Bild stört,
wechseln Sie in den optischen Spiegelmo-
dus.
●Wenn die Heckklappe offen ist, wird das
Bild des digitalen Rückspiegels möglicher-
weise nicht ordnungsgemäß angezeigt.
Stellen Sie vor Fahrtantritt sicher, dass die
Heckklappe geschlossen ist.
●Wenn das Display aufgrund von reflektier-
tem Licht nur schwer zu sehen ist, schlie-
ßen Sie die Sonnenblende des
Schiebedachs (falls vorhanden) bzw. die
elektronische Sonnenblende des Pan-
orama-Schiebedachs (falls vorhanden).
●Beim Fahren im Dunkeln (wie etwa bei
Nacht) können die folgenden Situationen
eintreten. Sie sind jedoch kein Zeichen für
eine Funktionsstörung.
• Die Farben von im Bild angezeigten
Gegenständen können von ihren tatsächli-
chen Farben abweichen.
• Je nach Höhe der Leuchten des nachfol-
genden Fahrzeugs erscheint der Bereich
rund um das Fahrzeug möglicherweise
weiß und verschwommen.
• Durch die automatische Bildanpassung
aufgrund eines helleren Umgebungsbildes
kann ein Flackern auftreten.
Wenn das angezeigte Bild nur schwer zu
erkennen ist oder Sie das Flackern stört,
wechseln Sie in den optischen Spiegelmo-
dus.
●Der digitale Rückspiegel kann im digitalen
Spiegelmodus heiß werden.
Dies ist keine Funktionsstörung.
●Je nach Ihrer körperlichen Verfassung und
Ihrem Alter dauert es möglicherweise
etwas länger als üblich, bis Sie das ange-
zeigte Bild scharf sehen. Ist dies der Fall,
wechseln Sie in den optischen Spiegelmo-
dus.
●Sorgen Sie dafür, dass Mitfahrer während
der Fahrt nicht starr auf das angezeigte
Bild blicken, da dies zu Reisekrankheit füh-
ren kann.
■Einstellen der Spiegelhöhe
Die Höhe des Rückspiegels kann an
Ihre Fahrhaltung angepasst werden.
Wechseln Sie in den optischen Spiegel-
modus und stellen Sie die Höhe des
Rückspiegels ein, indem Sie ihn nach
oben bzw. unten bewegen.
■Anzeigeeinstellungen (digitaler
Spiegelmodus)
Die Einstellungen für die Anzeige im
digitalen Spiegelmodus, die Aktivie-
rung/Deaktivierung der automatischen
Abblendfunktion usw. können geändert
werden.
1Drücken Sie die Menü-/Eingabeta-
ste.
Daraufhin werden die Symbole angezeigt.
2Drücken Sie die Auswahltaste
bzw. , um das
gewünschte Symbol auszuwählen,
Einstellen des Spiegels

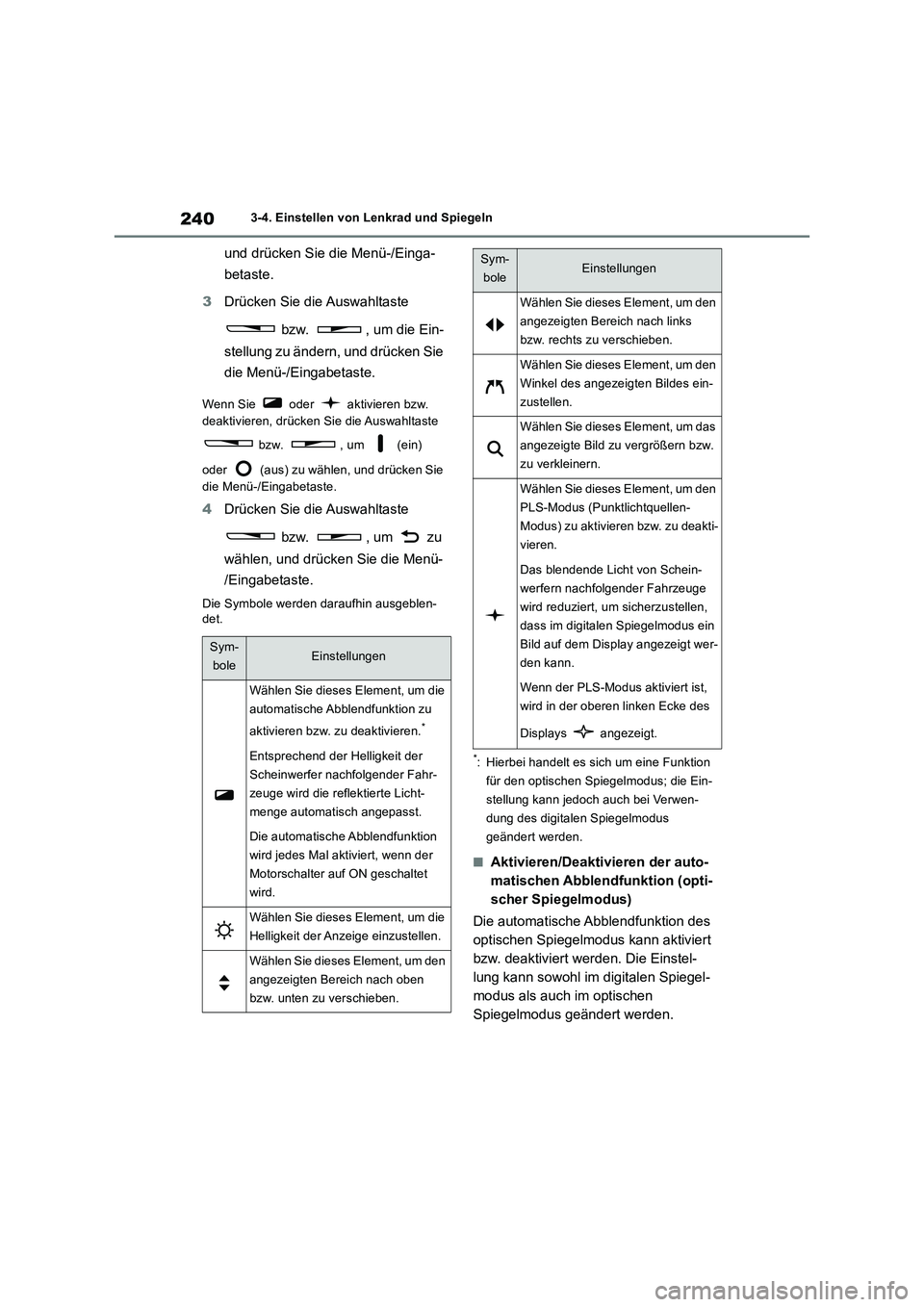

2403-4. Einstellen von Lenkrad und Spiegeln
und drücken Sie die Menü-/Einga-
betaste.
3Drücken Sie die Auswahltaste
bzw. , um die Ein-
stellung zu ändern, und drücken Sie
die Menü-/Eingabetaste.
Wenn Sie oder aktivieren bzw.
deaktivieren, drücken Sie die Auswahltaste
bzw. , um (ein)
oder (aus) zu wählen, und drücken Sie
die Menü-/Eingabetaste.
4Drücken Sie die Auswahltaste
bzw. , um zu
wählen, und drücken Sie die Menü-
/Eingabetaste.
Die Symbole werden daraufhin ausgeblen-
det.
*: Hierbei handelt es sich um eine Funktion
für den optischen Spiegelmodus; die Ein-
stellung kann jedoch auch bei Verwen-
dung des digitalen Spiegelmodus
geändert werden.
■Aktivieren/Deaktivieren der auto-
matischen Abblendfunktion (opti-
scher Spiegelmodus)
Die automatische Abblendfunktion des
optischen Spiegelmodus kann aktiviert
bzw. deaktiviert werden. Die Einstel-
lung kann sowohl im digitalen Spiegel-
modus als auch im optischen
Spiegelmodus geändert werden.
Sym-
boleEinstellungen
Wählen Sie dieses Element, um die
automatische Abblendfunktion zu
aktivieren bzw. zu deaktivieren.
*
Entsprechend der Helligkeit der
Scheinwerfer nachfolgender Fahr-
zeuge wird die reflektierte Licht-
menge automatisch angepasst.
Die automatische Abblendfunktion
wird jedes Mal aktiviert, wenn der
Motorschalter auf ON geschaltet
wird.
Wählen Sie dieses Element, um die
Helligkeit der Anzeige einzustellen.
Wählen Sie dieses Element, um den
angezeigten Bereich nach oben
bzw. unten zu verschieben.
Wählen Sie dieses Element, um den
angezeigten Bereich nach links
bzw. rechts zu verschieben.
Wählen Sie dieses Element, um den
Winkel des angezeigten Bildes ein-
zustellen.
Wählen Sie dieses Element, um das
angezeigte Bild zu vergrößern bzw.
zu verkleinern.
Wählen Sie dieses Element, um den
PLS-Modus (Punktlichtquellen-
Modus) zu aktivieren bzw. zu deakti-
vieren.
Das blendende Licht von Schein-
werfern nachfolgender Fahrzeuge
wird reduziert, um sicherzustellen,
dass im digitalen Spiegelmodus ein
Bild auf dem Display angezeigt wer-
den kann.
Wenn der PLS-Modus aktiviert ist,
wird in der oberen linken Ecke des
Displays angezeigt.
Sym-
boleEinstellungen
