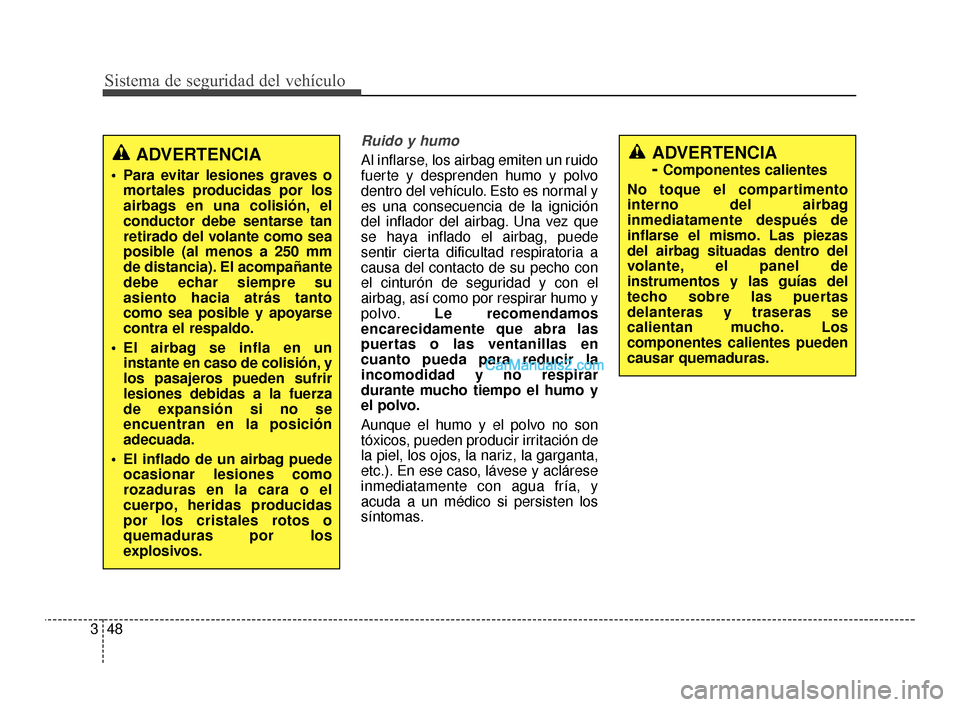

Sistema de seguridad del vehículo
48
3
Ruido y humo
Al inflarse, los airbag emiten un ruido
fuerte y desprenden humo y polvo
dentro del vehículo. Esto es normal y
es una consecuencia de la ignición
del inflador del airbag. Una vez que
se haya inflado el airbag, puede
sentir cierta dificultad respiratoria a
causa del contacto de su pecho con
el cinturón de seguridad y con el
airbag, así como por respirar humo y
polvo. Le recomendamos
encarecidamente que abra las
puertas o las ventanillas en
cuanto pueda para reducir la
incomodidad y no respirar
durante mucho tiempo el humo y
el polvo.
Aunque el humo y el polvo no son
tóxicos, pueden producir irritación de
la piel, los ojos, la nariz, la garganta,
etc.). En ese caso, lávese y aclárese
inmediatamente con agua fría, y
acuda a un médico si persisten los
síntomas.ADVERTENCIA
-
Componentes calientes
No toque el compartimento
interno del airbag
inmediatamente después de
inflarse el mismo. Las piezas
del airbag situadas dentro del
volante, el panel de
instrumentos y las guías del
techo sobre las puertas
delanteras y traseras se
calientan mucho. Los
componentes calientes pueden
causar quemaduras.ADVERTENCIA
Para evitar lesiones graves o mortales producidas por los
airbags en una colisión, el
conductor debe sentarse tan
retirado del volante como sea
posible (al menos a 250 mm
de distancia). El acompañante
debe echar siempre su
asiento hacia atrás tanto
como sea posible y apoyarse
contra el respaldo.
El airbag se infla en un instante en caso de colisión, y
los pasajeros pueden sufrir
lesiones debidas a la fuerza
de expansión si no se
encuentran en la posición
adecuada.
El inflado de un airbag puede ocasionar lesiones como
rozaduras en la cara o el
cuerpo, heridas producidas
por los cristales rotos o
quemaduras por los
explosivos.
AN Mexico Spanish 3.QXP 8/26/2016 6:50 PM Page 48

349
Sistema de seguridad del vehículo
No monte la sujeción para niñosen el asiento delantero delacompañante
No coloque nunca en el asiento del
acompañante un sistema de
sujeción infantil orientado hacia
atrás. Si se desplegara el airbag,
impactaría contra dicho sistema de
sujeción y provocaría lesiones
graves o mortales.
Tampoco deben colocarse en ese
asiento sistemas de retención para
niños orientados hacia adelante. Si
se inflara el airbag del acompañante,
provocaría lesiones graves o
mortales al niño.
Testigo de advertencia del
airbag
El testigo de advertencia del airbag
en el panel de instrumentos tiene la
función de avisarle en caso de
producirse un problema con el
sistema del airbag, que puede incluir
el airbag lateral y/o de cortina
usados para la protección en caso
de vuelco.
Cuando el botón Start/Stop del
motor está en ON, el indicador debe
iluminarse durante aprox. 6
segundos, después se apagará.
W7-147
ADVERTENCIA
-
Despliegue del airbag
Cuando los niños están
sentados en los asientos
traseros exteriores de un
vehículo equipado con airbags
laterales y/o de cortina, monte
el sistema de sujeción para
niños lo más lejos posible de la
puerta. Al inflarse el airbag
lateral y/o de cortina podría
golpear al niño.
1JBH3051
AN Mexico Spanish 3.QXP 8/26/2016 6:50 PM Page 49

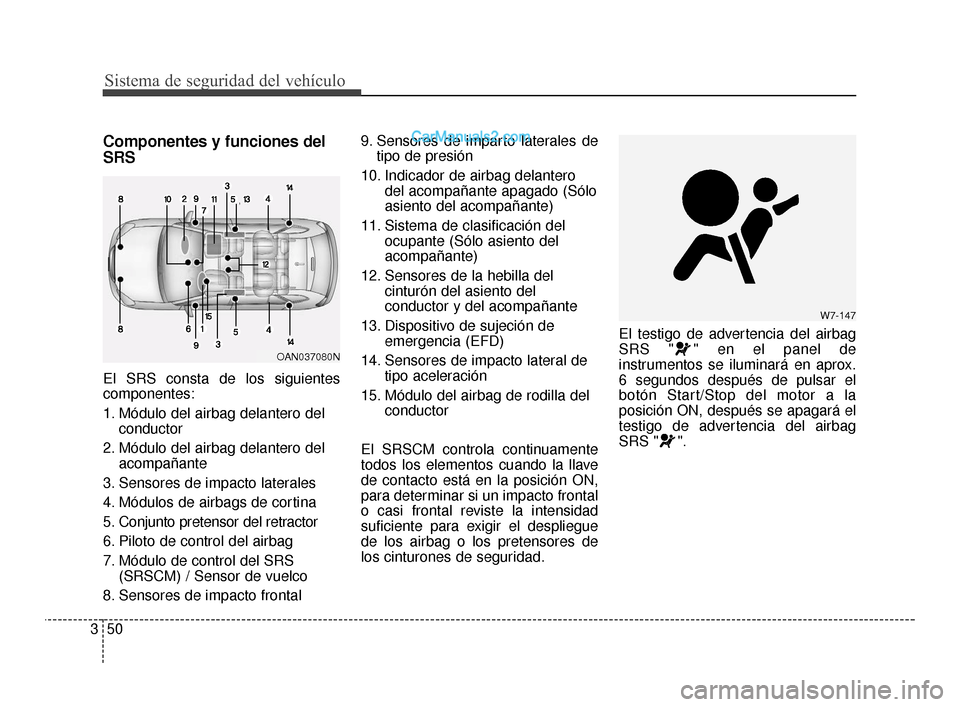

Sistema de seguridad del vehículo
50
3
Componentes y funciones del
SRS
El SRS consta de los siguientes
componentes:
1. Módulo del airbag delantero del
conductor
2. Módulo del airbag delantero del acompañante
3. Sensores de impacto laterales
4. Módulos de airbags de cortina
5. Conjunto pretensor del retractor
6. Piloto de control del airbag
7. Módulo de control del SRS (SRSCM) / Sensor de vuelco
8. Sensores de impacto frontal 9. Sensores de imparto laterales de
tipo de presión
10. Indicador de airbag delantero del acompañante apagado (Sólo
asiento del acompañante)
11. Sistema de clasificación del ocupante (Sólo asiento del
acompañante)
12. Sensores de la hebilla del cinturón del asiento del
conductor y del acompañante
13. Dispositivo de sujeción de emergencia (EFD)
14. Sensores de impacto lateral de tipo aceleración
15. Módulo del airbag de rodilla del conductor
El SRSCM controla continuamente
todos los elementos cuando la llave
de contacto está en la posición ON,
para determinar si un impacto frontal
o casi frontal reviste la intensidad
suficiente para exigir el despliegue
de los airbag o los pretensores de
los cinturones de seguridad. El testigo de advertencia del airbag
SRS " " en el panel de
instrumentos se iluminará en aprox.
6 segundos después de pulsar el
botón Start/Stop del motor a la
posición ON, después se apagará el
testigo de advertencia del airbag
SRS " ".
W7-147
,
OAN037080N
AN Mexico Spanish 3.QXP 8/26/2016 6:50 PM Page 50

351

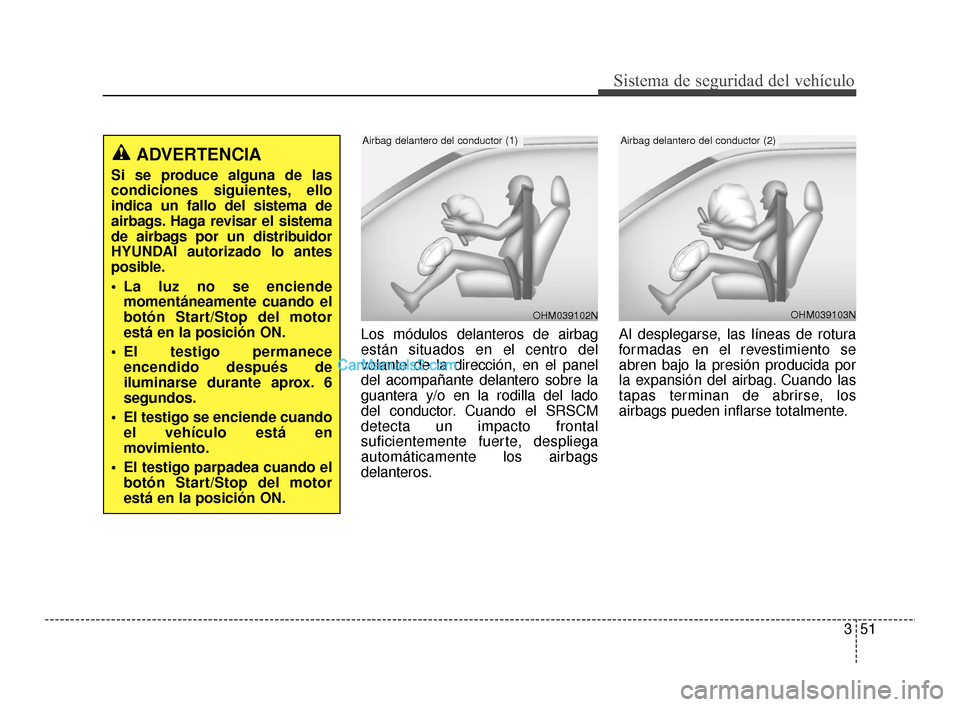

Sistema de seguridad del vehículo
Los módulos delanteros de airbag
están situados en el centro del
volante de la dirección, en el panel
del acompañante delantero sobre la
guantera y/o en la rodilla del lado
del conductor. Cuando el SRSCM
detecta un impacto frontal
suficientemente fuerte, despliega
automáticamente los airbags
delanteros.Al desplegarse, las líneas de rotura
formadas en el revestimiento se
abren bajo la presión producida por
la expansión del airbag. Cuando las
tapas terminan de abrirse, los
airbags pueden inflarse totalmente.
OHM039103N
Airbag delantero del conductor (2)
OHM039102N
Airbag delantero del conductor (1)
ADVERTENCIA
Si se produce alguna de las
condiciones siguientes, ello
indica un fallo del sistema de
airbags. Haga revisar el sistema
de airbags por un distribuidor
HYUNDAI autorizado lo antes
posible.
La luz no se enciende
momentáneamente cuando el
botón Start/Stop del motor
está en la posición ON.
El testigo permanece encendido después de
iluminarse durante aprox. 6
segundos.
El testigo se enciende cuando el vehículo está en
movimiento.
El testigo parpadea cuando el botón Start/Stop del motor
está en la posición ON.
AN Mexico Spanish 3.QXP 8/26/2016 6:50 PM Page 51

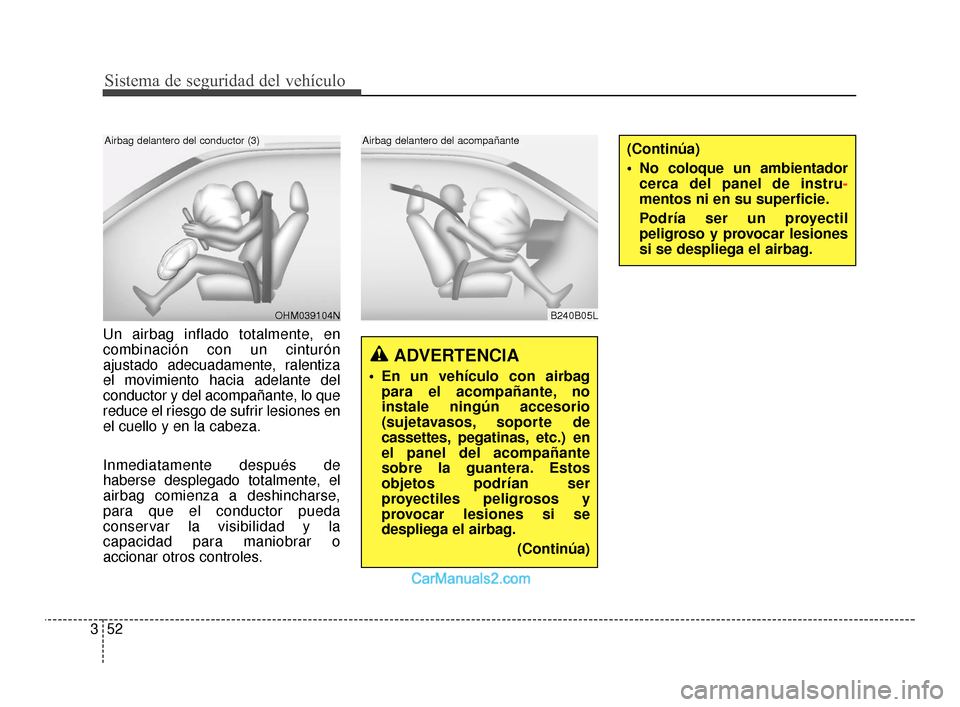

Sistema de seguridad del vehículo
52
3
Un airbag inflado totalmente, en
combinación con un cinturón
ajustado adecuadamente, ralentiza
el movimiento hacia adelante del
conductor y del acompañante, lo que
reduce el riesgo de sufrir lesiones en
el cuello y en la cabeza.
Inmediatamente después de
haberse desplegado totalmente, el
airbag comienza a deshincharse,
para que el conductor pueda
conservar la visibilidad y la
capacidad para maniobrar o
accionar otros controles.
B240B05L
Airbag delantero del acompañante
ADVERTENCIA
En un vehículo con airbag
para el acompañante, no
instale ningún accesorio
(sujetavasos, soporte de
cassettes, pegatinas, etc.) en
el panel del acompañante
sobre la guantera. Estos
objetos podrían ser
proyectiles peligrosos y
provocar lesiones si se
despliega el airbag.
(Continúa)
(Continúa)
No coloque un ambientadorcerca del panel de instru-
mentos ni en su superficie.
P

odría ser un proyectil
peligroso y provocar lesiones
si se despliega el airbag.
OHM039104N
Airbag delantero del conductor (3)
AN Mexico Spanish 3.QXP 8/26/2016 6:50 PM Page 52

353

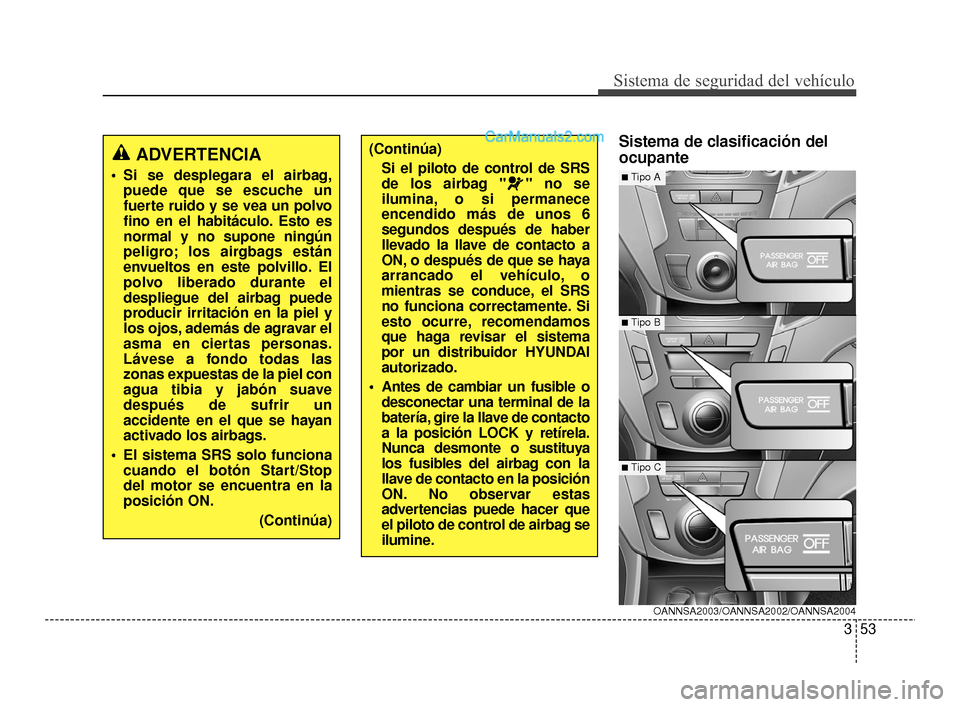

Sistema de seguridad del vehículo
Sistema de clasificación del
ocupante(Continúa)Si el piloto de control de SRS
de los airbag " " no se
ilumina, o si permanece
encendido más de unos 6
segundos después de haber
llevado la llave de contacto a
ON, o después de que se haya
arrancado el vehículo, o
mientras se conduce, el SRS
no funciona correctamente. Si
esto ocurre, recomendamos
que haga revisar el sistema
por un distribuidor HYUNDAI
autorizado.
Antes de cambiar un fusible o desconectar una terminal de la
batería, gire la llave de contacto
a la posición LOCK y retírela.
Nunca desmonte o sustituya
los fusibles del airbag con la
llave de contacto en la posición
ON. No observar estas
advertencias puede hacer que
el piloto de control de airbag se
ilumine.
OANNSA2003/OANNSA2002/OANNSA2004
■ Tipo B
■Tipo A
■ Tipo C
ADVERTENCIA
Si se desplegara el airbag,puede que se escuche un
fuerte ruido y se vea un polvo
fino en el habitáculo. Esto es
normal y no supone ningún
peligro; los airgbags están
envueltos en este polvillo. El
polvo liberado durante el
despliegue del airbag puede
producir irritación en la piel y
los ojos, además de agravar el
asma en ciertas personas.
Lávese a fondo todas las
zonas expuestas de la piel con
agua tibia y jabón suave
después de sufrir un
accidente en el que se hayan
activado los airbags.
El sistema SRS solo funciona cuando el botón Start/Stop
del motor se encuentra en la
posición ON.
(Continúa)
AN Mexico Spanish 3.QXP 1/6/2017 5:16 PM Page 53

Sistema de seguridad del vehículo
54
3
Su vehículo está equipado con un
sistema de clasificación del
ocupante del asiento del
acompañante.
El sistema de clasificación del
ocupante ha sido concebido para
detectar la presencia de un pasajero
delantero correctamente sentado y
determinar si debe activar (permitir
el inflado) o no el airbag del
acompañante. El airbag delantero
del conductor no queda afectado ni
controlado por el sistema de
clasificación del ocupante.Componentes principales del
sistema de detección de
ocupante
Dispositivo detector situado en el
asiento del acompañante delantero.
Sistema electrónico para determinar si activar o desactivar
el airbag del acompañante.
Un testigo luminoso en el panel de instrumentos que ilumina las
palabras PASSENGER AIR BAG
"OFF" para indicar que el sistema
del airbag del acompañante está
desactivado.
El testigo luminoso del airbag en el panel de instrumentos está
conectado con el sistema de
detección del ocupante. Si el asiento del acompañante está
ocupado por una persona detectada
por el sistema como de tamaño
adecuado, se sienta correctamente
(erguida con el respaldo en posición
vertical, centrada sobre el cojín del
asiento con el cinturón de seguridad
abrochado, las piernas extendidas
cómodamente y los pies en el
suelo), el indicador PASSENGER
AIR BAG "OFF" se apagará y el
airbag del acompañante podrá
inflarse, en caso necesario, si se
produce una colisión frontal.
Encontrará el indicador
PASSENGER AIR BAG "OFF" en la
consola central delantera. Este
sistema detecta las condiciones 1~4
en la tabla siguiente y activa o
desactiva el airbag del acompañante
en base a estas condiciones.
AN Mexico Spanish 3.QXP 8/26/2016 6:50 PM Page 54

355

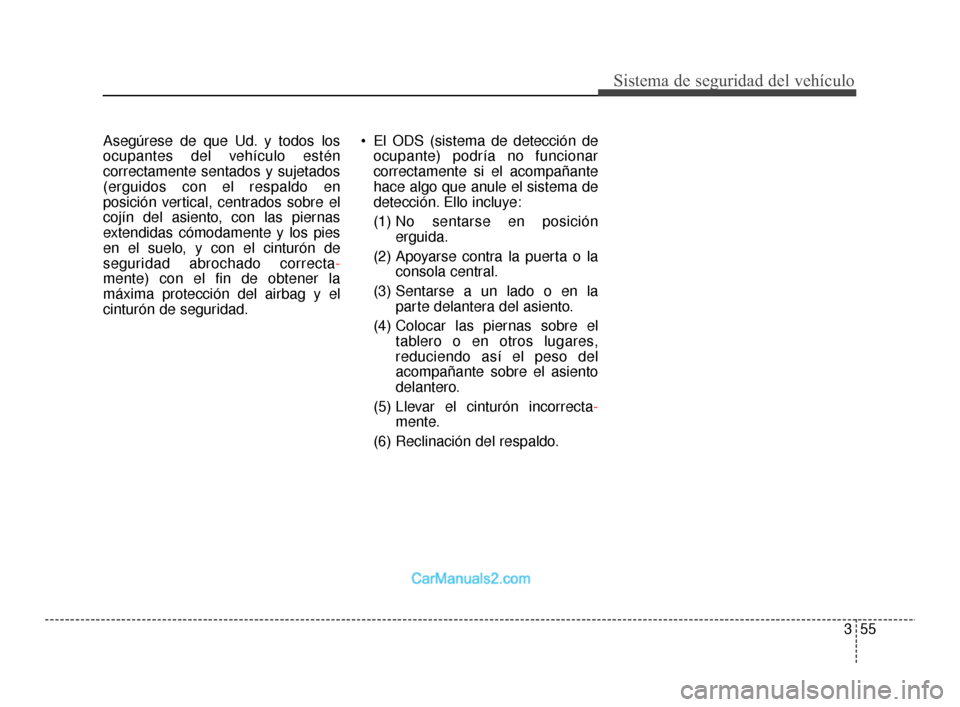

Sistema de seguridad del vehículo
Asegúrese de que Ud. y todos los
ocupantes del vehículo estén
correctamente sentados y sujetados
(erguidos con el respaldo en
posición vertical, centrados sobre el
cojín del asiento, con las piernas
extendidas cómodamente y los pies
en el suelo, y con el cinturón de
seguridad abrochado correcta-
mente) con el fin de obtener la
máxima protección del airbag y el
cinturón de seguridad. El ODS (sistema de detección de
ocupante) podría no funcionar
correctamente si el acompañante
hace algo que anule el sistema de
detección. Ello incluye:
(1) No sentarse en posición
erguida.
(2) Apoyarse contra la puerta o la consola central.
(3) Sentarse a un lado o en la parte delantera del asiento.
(4) Colocar las piernas sobre el tablero o en otros lugares,
reduciendo así el peso del
acompañante sobre el asiento
delantero.
(5) Llevar el cinturón incorrecta -
mente.
(6) Reclinación del respaldo.
AN Mexico Spanish 3.QXP 8/26/2016 6:50 PM Page 55
