2018 Hyundai Santa Fe Sport Manual del propietario (in Spanish)

Características de vehículo
130
4

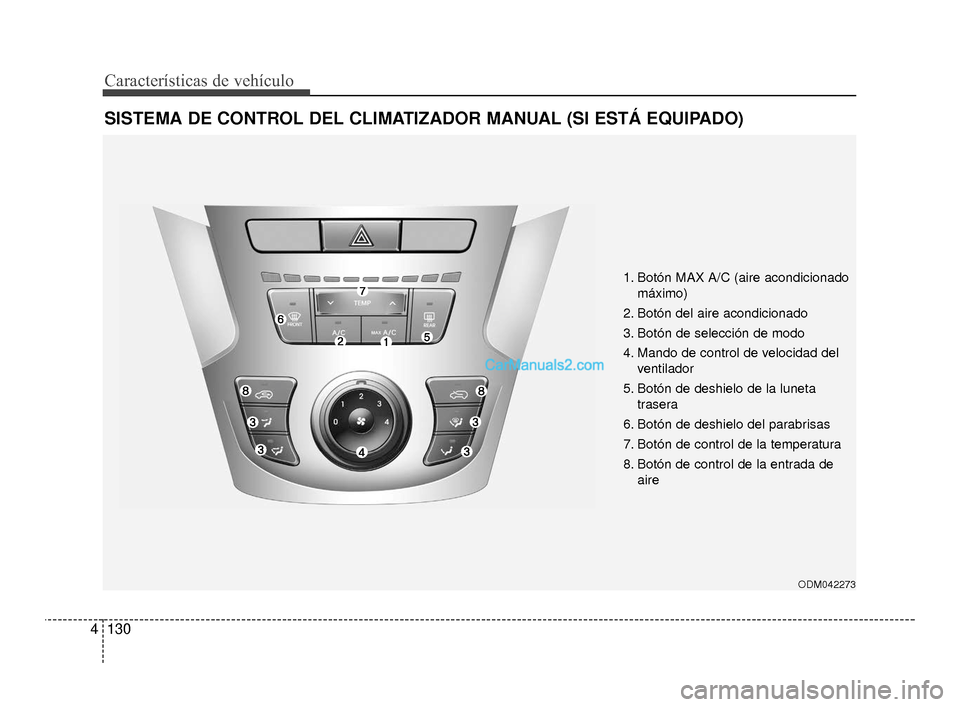

SISTEMA DE CONTROL DEL CLIMATIZADOR MANUAL (SI ESTÁ EQUIPADO)
ODM042273
1. Botón MAX A/C (aire acondicionado
máximo)
2. Botón del aire acondicionado
3. Botón de selección de modo
4. Mando de control de velocidad del ventilador
5. Botón de deshielo de la luneta trasera
6. Botón de deshielo del parabrisas
7. Botón de control de la temperatura
8. Botón de control de la entrada de aire
AN Mexico Spanish 4A.qxp 3/29/2016 3:44 PM Page 130

4131
Características de vehículo

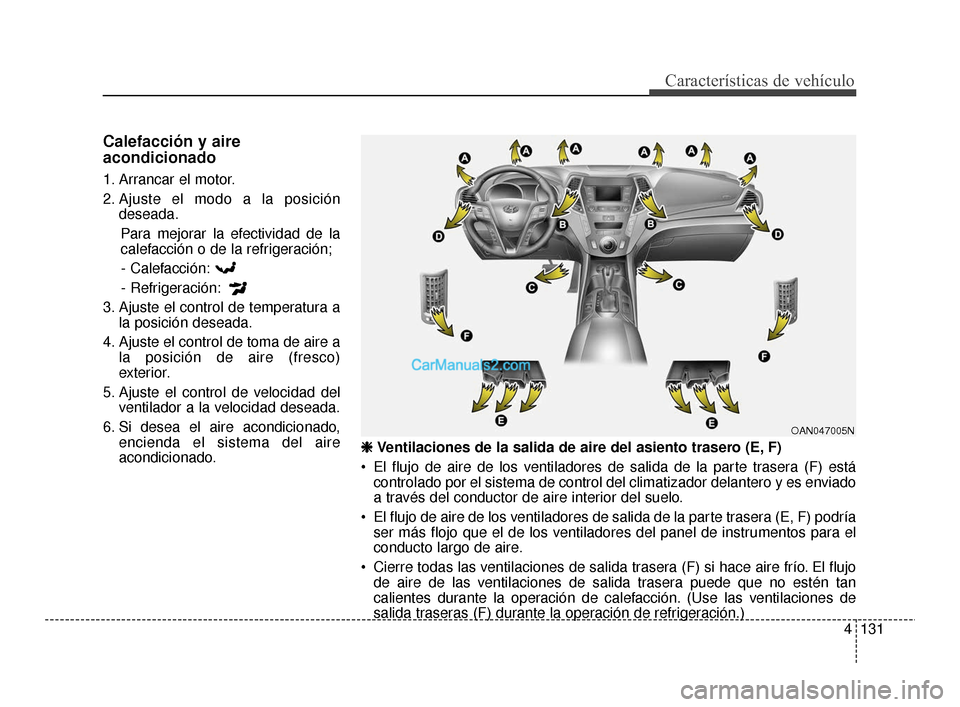

Calefacción y aire
acondicionado
1. Arrancar el motor.
2. Ajuste el modo a la posicióndeseada.
Para mejorar la efectividad de la
calefacción o de la refrigeración;- Calefacción:
- Refrigeración:
3. Ajuste el control de temperatura a la posición deseada.
4. Ajuste el control de toma de aire a la posición de aire (fresco)
exterior.
5. Ajuste el control de velocidad del ventilador a la velocidad deseada.
6. Si desea el aire acondicionado, encienda el sistema del aire
acondicionado.
OAN047005N
❈
❈

Ventilaciones de la salida de aire del asiento trasero (E, F)
El flujo de aire de los ventiladores de salida de la parte trasera (F) está controlado por el sistema de control del climatizador delantero y es enviado
a través del conductor de aire interior del suelo.
El flujo de aire de los ventiladores de salida de la parte trasera (E, F) podría ser más flojo que el de los ventiladores del panel de instrumentos para el
conducto largo de aire.
Cierre todas las ventilaciones de salida trasera (F) si hace aire frío. El flujo de aire de las ventilaciones de salida trasera puede que no estén tan
calientes durante la operación de calefacción. (Use las ventilaciones de
salida traseras (F) durante la operación de refrigeración.)
AN Mexico Spanish 4A.qxp 3/29/2016 3:44 PM Page 131

Características de vehículo
132
4
Selección de modo
El botón de selección de modo
controla la dirección del flujo de aire
en el sistema de ventilación. Nivel de cara (B, D, F)
El chorro de aire se dirige hacia la
cara y la parte superior del cuerpo.
Además, se pueden orientar las
salidas a fin de dirigir el aire que se
descarga por ellas.
Dos niveles (B, D, E, C, F)
El chorro de aire se dirige hacia la
cara y hacia el suelo.
Nivel de piso (C, A, D, E)
La mayor parte del caudal de aire se
dirige hacia el suelo, salvo una
pequeña parte que se dirige a los
dispositivos de deshielo del
parabrisas y las ventanillas laterales. La mayor parte del chorro de aire se
dirige hacia el suelo y el parabrisas,
salvo una pequeña parte dirigida a
los dispositivos de deshielo de las
ventanillas laterales.
Nivel desempañado (A, D)
La mayor parte del caudal de aire se
dirige hacia el parabrisas, y una
pequeña parte va a los dispositivos
de deshielo de las ventanillas
laterales.
ODMECL2002
Nivel piso-desempañado
(A, C, D, E)
AN Mexico Spanish 4A.qxp 3/29/2016 3:44 PM Page 132

4133
Características de vehículo

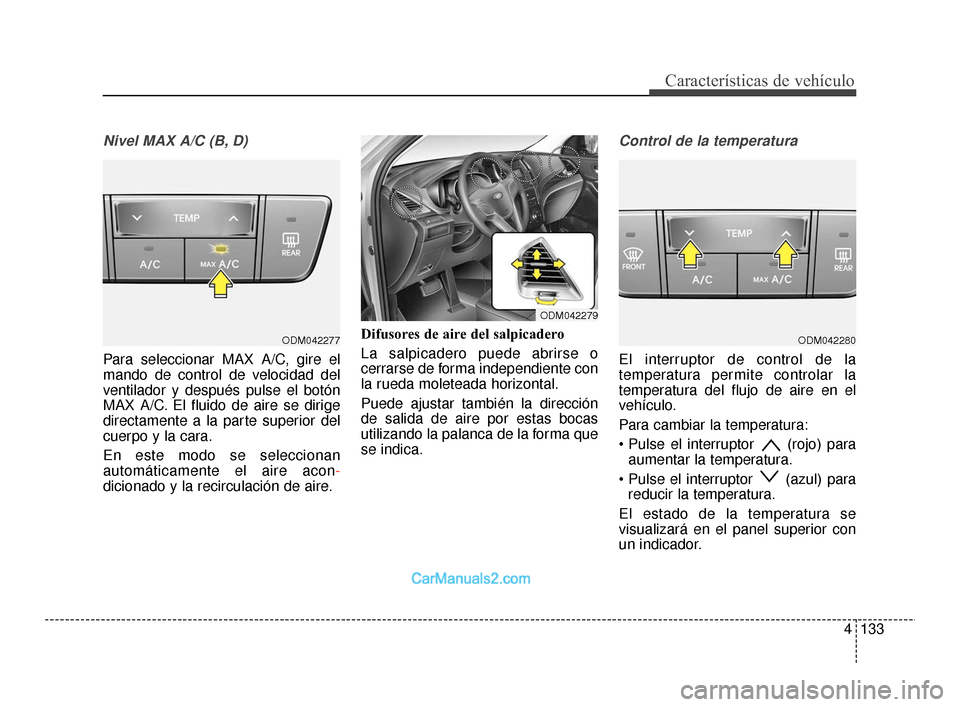

Nivel MAX A/C (B, D)
Para seleccionar MAX A/C, gire el
mando de control de velocidad del
ventilador y después pulse el botón
MAX A/C. El fluido de aire se dirige
directamente a la parte superior del
cuerpo y la cara.
En este modo se seleccionan
automáticamente el aire acon-
dicionado y la recirculación de aire. Difusores de aire del salpicadero
La salpicadero puede abrirse o
cerrarse de forma independiente con
la rueda moleteada horizontal.
Puede ajustar también la dirección
de salida de aire por estas bocas
utilizando la palanca de la forma que
se indica.
Control de la temperatura
El interruptor de control de la
temperatura permite controlar la
temperatura del flujo de aire en el
vehículo.
Para cambiar la temperatura:
(rojo) para
aumentar la temperatura.
(azul) para reducir la temperatura.
El estado de la temperatura se
visualizará en el panel superior con
un indicador.
ODM042277ODM042280
ODM042279
AN Mexico Spanish 4A.qxp 3/29/2016 3:45 PM Page 133

Características de vehículo
134
4

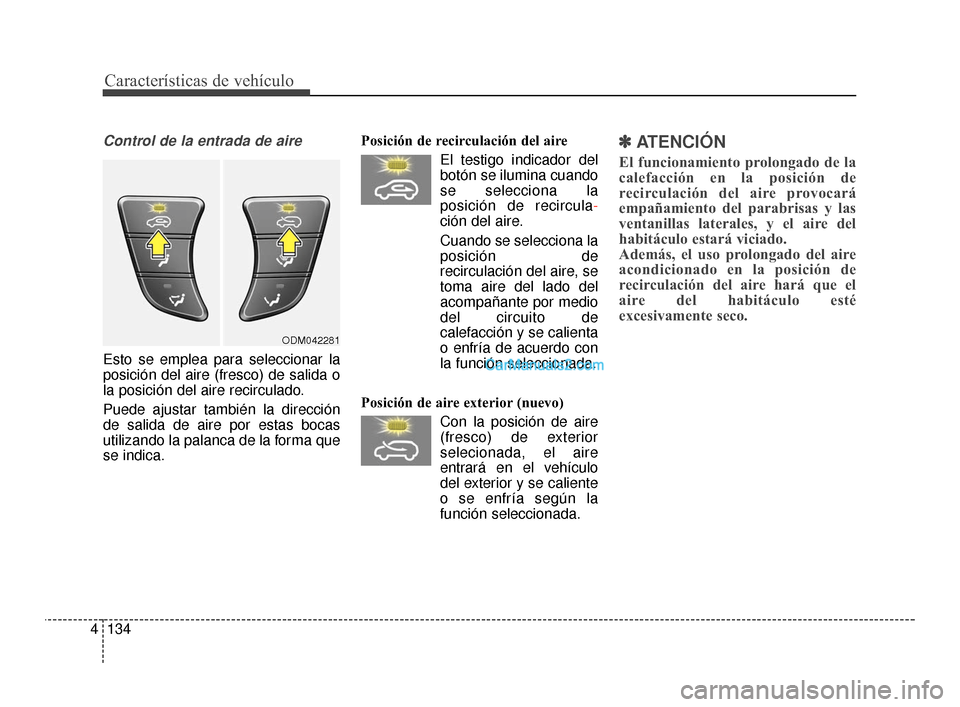

Control de la entrada de aire
Esto se emplea para seleccionar la
posición del aire (fresco) de salida o
la posición del aire recirculado.
Puede ajustar también la dirección
de salida de aire por estas bocas
utilizando la palanca de la forma que
se indica. Posición de recirculación del aire
El testigo indicador del
botón se ilumina cuando
se selecciona la
posición de recircula -
ción del aire.
Cuando se selecciona la
posición de
recirculación del aire, se
toma aire del lado del
acompañante por medio
del circuito de
calefacción y se calienta
o enfría de acuerdo con
la función seleccionada.
Posición de aire exterior (nuevo) Con la posición de aire(fresco) de exterior
selecionada, el aire
entrará en el vehículo
del exterior y se caliente
o se enfría según la
función seleccionada.
✽ ✽ ATENCIÓN
El funcionamiento prolongado de la
calefacción en la posición de
recirculación del aire provocará
empañamiento del parabrisas y las
ventanillas laterales, y el aire del
habitáculo estará viciado.
Además, el uso prolongado del aire
acondicionado en la posición de
recirculación del aire hará que el
aire del habitáculo esté
excesivamente seco.
ODM042281
AN Mexico Spanish 4A.qxp 3/29/2016 3:45 PM Page 134

4135
Características de vehículo

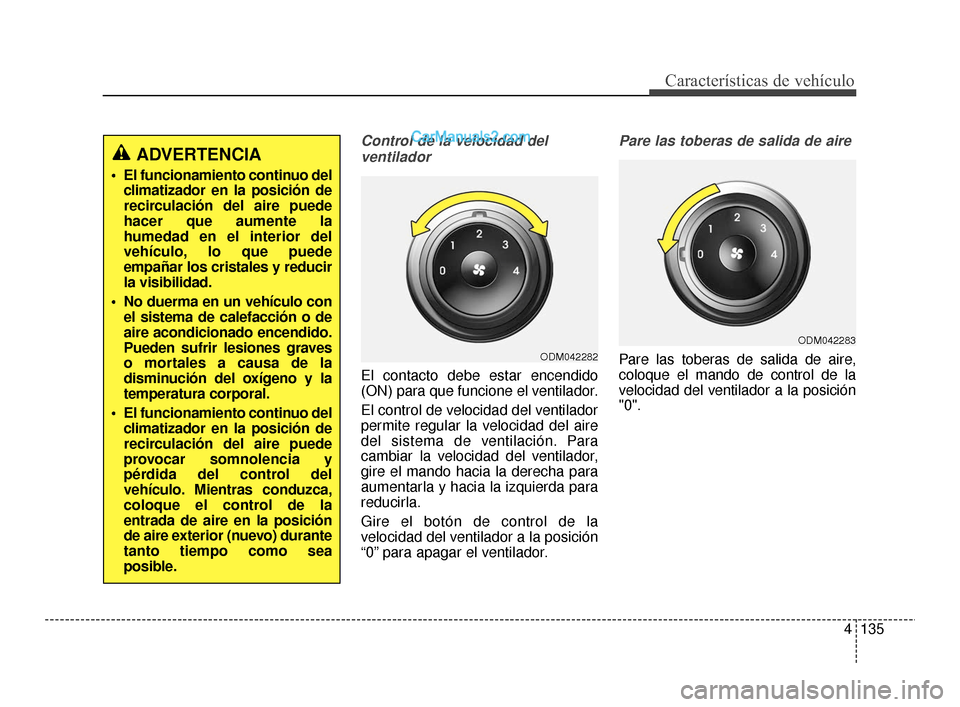

Control de la velocidad delventilador
El contacto debe estar encendido
(ON) para que funcione el ventilador.
El control de velocidad del ventilador
permite regular la velocidad del aire
del sistema de ventilación. Para
cambiar la velocidad del ventilador,
gire el mando hacia la derecha para
aumentarla y hacia la izquierda para
reducirla.
Gire el botón de control de la
velocidad del ventilador a la posición
“0” para apagar el ventilador.
Pare las toberas de salida de aire
Pare las toberas de salida de aire,
coloque el mando de control de la
velocidad del ventilador a la posición
"0".ODM042282
ADVERTENCIA
El funcionamiento continuo del climatizador en la posición de
recirculación del aire puede
hacer que aumente la
humedad en el interior del
vehículo, lo que puede
empañar los cristales y reducir
la visibilidad.
No duerma en un vehículo con el sistema de calefacción o de
aire acondicionado encendido.
Pueden sufrir lesiones graves
o mortales a causa de la
disminución del oxígeno y la
temperatura corporal.
El funcionamiento continuo del climatizador en la posición de
recirculación del aire puede
provocar somnolencia y
pérdida del control del
vehículo. Mientras conduzca,
coloque el control de la
entrada de aire en la posición
de aire exterior (nuevo) durante
tanto tiempo como sea
posible.
ODM042283
AN Mexico Spanish 4A.qxp 3/29/2016 3:45 PM Page 135

Características de vehículo
136
4

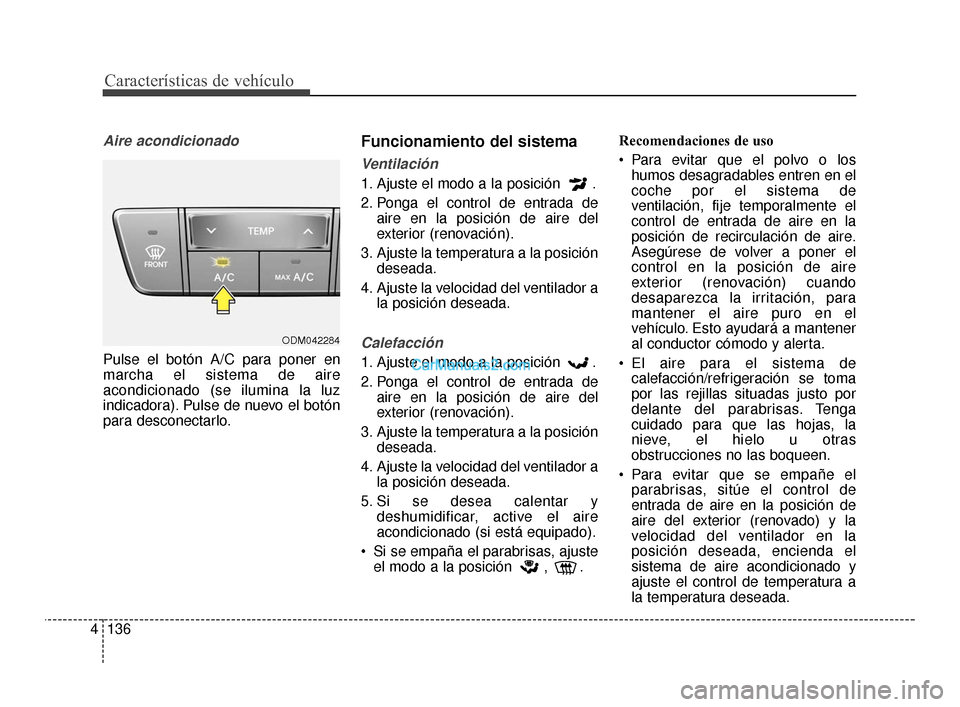

Aire acondicionado
Pulse el botón A/C para poner en
marcha el sistema de aire
acondicionado (se ilumina la luz
indicadora). Pulse de nuevo el botón
para desconectarlo.
Funcionamiento del sistema
Ventilación
1. Ajuste el modo a la posición .
2. Ponga el control de entrada de
aire en la posición de aire del
exterior (renovación).
3. Ajuste la temperatura a la posición deseada.
4. Ajuste la velocidad del ventilador a la posición deseada.
Calefacción
1. Ajuste el modo a la posición .
2. Ponga el control de entrada deaire en la posición de aire del
exterior (renovación).
3. Ajuste la temperatura a la posición deseada.
4. Ajuste la velocidad del ventilador a la posición deseada.
5. Si se desea calentar y deshumidificar, active el aire
acondicionado (si está equipado).
Si se empaña el parabrisas, ajuste el modo a la posición , . Recomendaciones de uso
Para evitar que el polvo o los
humos desagradables entren en el
coche por el sistema de
ventilación, fije temporalmente el
control de entrada de aire en la
posición de recirculación de aire.
Asegúrese de volver a poner el
control en la posición de aire
exterior (renovación) cuando
desaparezca la irritación, para
mantener el aire puro en el
vehículo. Esto ayudará a mantener
al conductor cómodo y alerta.
El aire para el sistema de calefacción/refrigeración se toma
por las rejillas situadas justo por
delante del parabrisas. Tenga
cuidado para que las hojas, la
nieve, el hielo u otras
obstrucciones no las boqueen.
Para evitar que se empañe el parabrisas, sitúe el control de
entrada de aire en la posición de
aire del exterior (renovado) y la
velocidad del ventilador en la
posición deseada, encienda el
sistema de aire acondicionado y
ajuste el control de temperatura a
la temperatura deseada.
ODM042284
AN Mexico Spanish 4A.qxp 3/29/2016 3:45 PM Page 136

4137
Características de vehículo

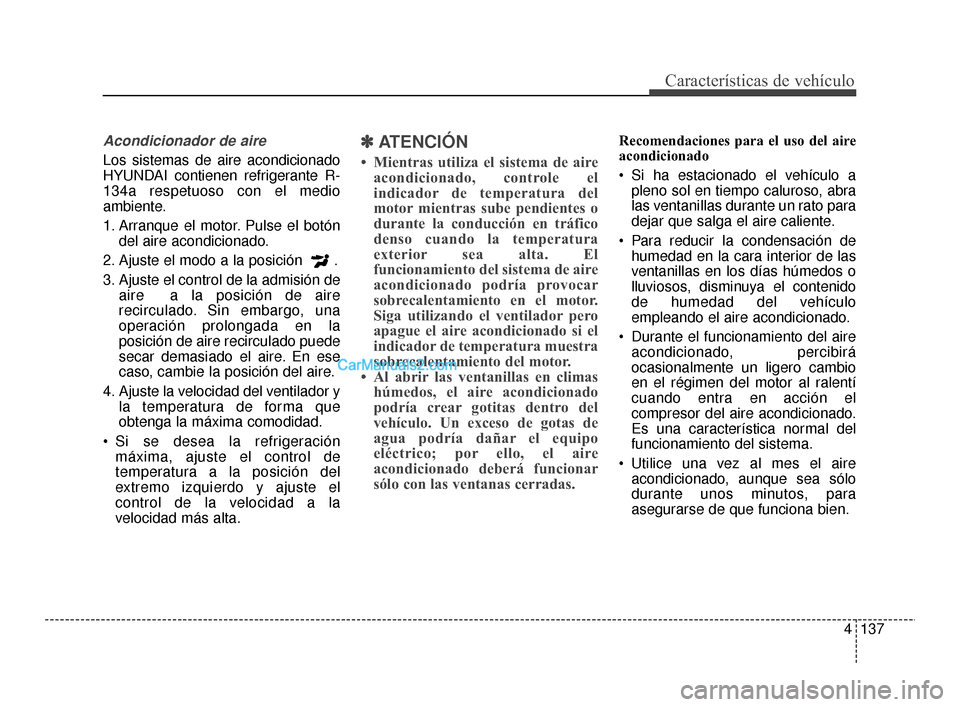

Acondicionador de aire
Los sistemas de aire acondicionado
HYUNDAI contienen refrigerante R-
134a respetuoso con el medio
ambiente.
1. Arranque el motor. Pulse el botóndel aire acondicionado.
2. Ajuste el modo a la posición .
3. Ajuste el control de la admisión de aire a la posición de aire
recirculado. Sin embargo, una
operación prolongada en la
posición de aire recirculado puede
secar demasiado el aire. En ese
caso, cambie la posición del aire.
4. Ajuste la velocidad del ventilador y la temperatura de forma que
obtenga la máxima comodidad.
Si se desea la refrigeración máxima, ajuste el control de
temperatura a la posición del
extremo izquierdo y ajuste el
control de la velocidad a la
velocidad más alta.
✽ ✽ ATENCIÓN
• Mientras utiliza el sistema de aire
acondicionado, controle el
indicador de temperatura del
motor mientras sube pendientes o
durante la conducción en tráfico
denso cuando la temperatura
exterior sea alta. El
funcionamiento del sistema de aire
acondicionado podría provocar
sobrecalentamiento en el motor.
Siga utilizando el ventilador pero
apague el aire acondicionado si el
indicador de temperatura muestra
sobrecalentamiento del motor.
• Al abrir las ventanillas en climas húmedos, el aire acondicionado
podría crear gotitas dentro del
vehículo. Un exceso de gotas de
agua podría dañar el equipo
eléctrico; por ello, el aire
acondicionado deberá funcionar
sólo con las ventanas cerradas.
Recomendaciones para el uso del aire
acondicionado
Si ha estacionado el vehículo a
pleno sol en tiempo caluroso, abra
las ventanillas durante un rato para
dejar que salga el aire caliente.
Para reducir la condensación de humedad en la cara interior de las
ventanillas en los días húmedos o
lluviosos, disminuya el contenido
de humedad del vehículo
empleando el aire acondicionado.
Durante el funcionamiento del aire acondicionado, percibirá
ocasionalmente un ligero cambio
en el régimen del motor al ralentí
cuando entra en acción el
compresor del aire acondicionado.
Es una característica normal del
funcionamiento del sistema.
Utilice una vez al mes el aire acondicionado, aunque sea sólo
durante unos minutos, para
asegurarse de que funciona bien.
AN Mexico Spanish 4A.qxp 3/29/2016 3:45 PM Page 137
