2018 Hyundai Santa Fe Sport Manual del propietario (in Spanish)

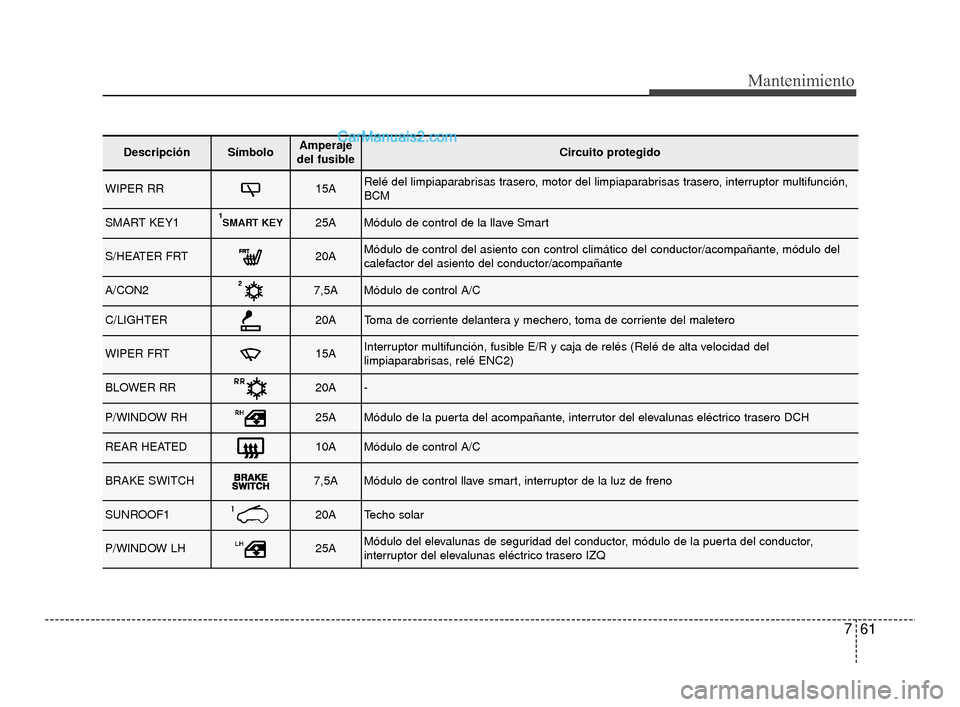

761
Mantenimiento
DescripciónSímbolo Amperaje
del fusibleCircuito protegido
WIPER RR15ARelé del limpiaparabrisas trasero, motor del limpiaparabrisas trasero, interruptor multifunción,
BCM
SMART KEY11SMART KEY25AMódulo de control de la llave Smart
S/HEATER FRT20AMódulo de control del asiento con control climático del conductor/\
acompañante, módulo del
calefactor del asiento del conductor/acompañante
A/CON27,5AMódulo de control A/C
C/LIGHTER20AToma de corriente delantera y mechero, toma de corriente del maletero
WIPER FRT15AInterruptor multifunción, fusible E/R y caja de relés (Relé de alta velocidad del
limpiaparabrisas, relé ENC2)
BLOWER RR20A-
P/WINDOW RH 25AMódulo de la puerta del acompañante, interrutor del elevalunas eléctrico trasero DCH
REAR HEATED10AMódulo de control A/C
BRAKE SWITCH7,5AMódulo de control llave smart, interruptor de la luz de freno
SUNROOF120ATecho solar
P/WINDOW LH25AMódulo del elevalunas de seguridad del conductor, módulo de la puerta del conductor,
interruptor del elevalunas eléctrico trasero IZQ
AN Mexico Spanish 7.QXP 6/2/2017 9:17 PM Page 61

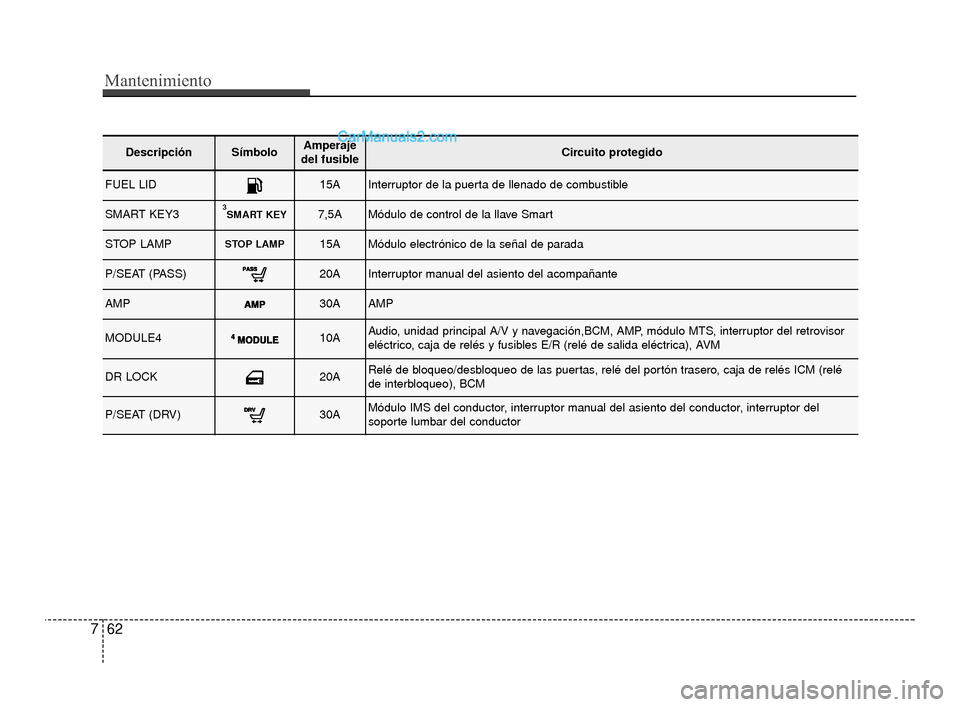

Mantenimiento
62
7
DescripciónSímboloAmperaje
del fusibleCircuito protegido
FUEL LID15AInterruptor de la puerta de llenado de combustible
SMART KEY33SMART KEY7,5AMódulo de control de la llave Smart
STOP LAMPSTOP LAMP15AMódulo electrónico de la señal de parada
P/SEAT (PASS)20AInterruptor manual del asiento del acompañante
AMP30AAMP
MODULE410AAudio, unidad principal A/V y navegación,BCM, AMP, módulo MTS, interruptor del retrovisor
eléctrico, caja de relés y fusibles E/R (relé de salida eléctrica), AVM
DR LOCK20ARelé de bloqueo/desbloqueo de las puertas, relé del portón trasero, caja de relés ICM (relé
de interbloqueo), BCM
P/SEAT (DRV)30AMódulo IMS del conductor, interruptor manual del asiento del conductor, interruptor del
soporte lumbar del conductor
AN Mexico Spanish 7.QXP 6/2/2017 9:17 PM Page 62

763
Mantenimiento

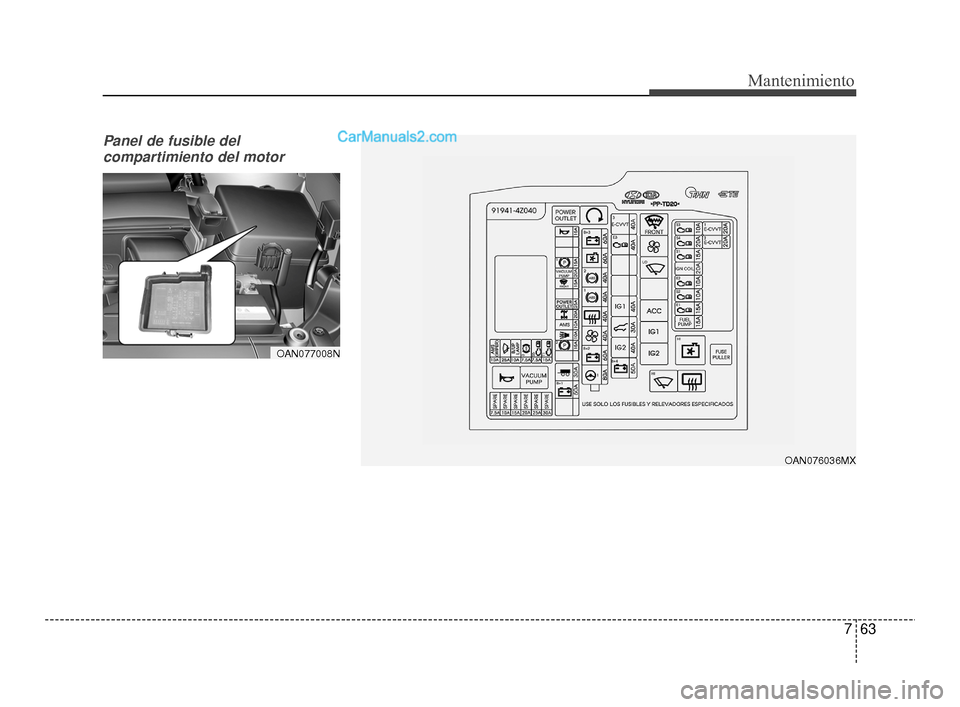

Panel de fusible delcompartimiento del motor
OAN077008N
OAN076036MX
AN Mexico Spanish 7.QXP 6/2/2017 9:17 PM Page 63

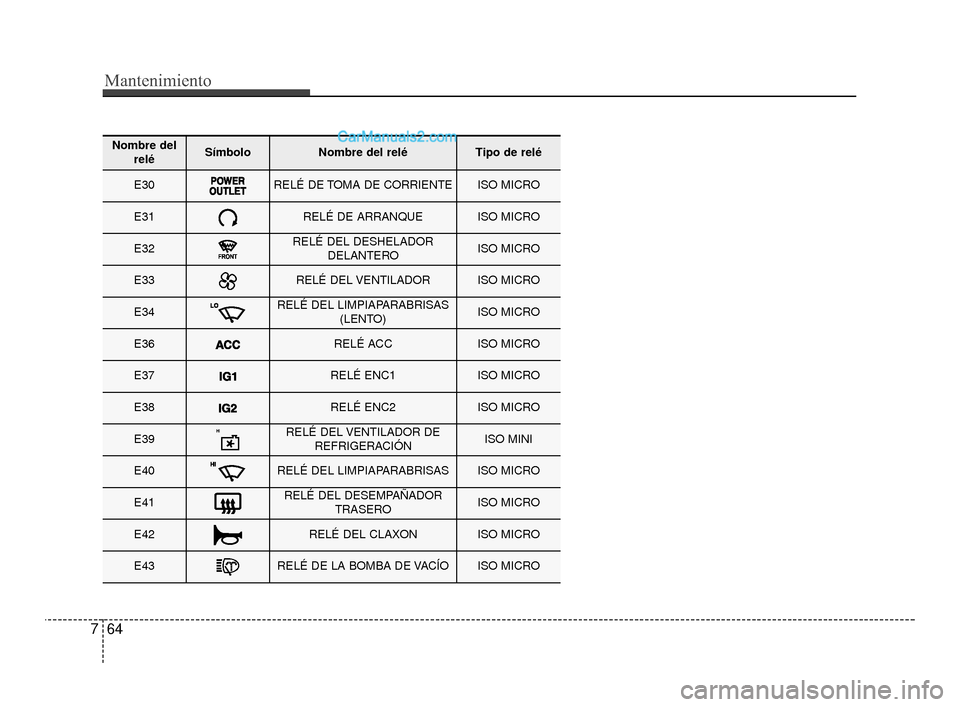

Mantenimiento
64
7
Nombre del
reléSímboloNombre del reléTipo de relé
E30RELÉ DE TOMA DE CORRIENTEISO MICRO
E31RELÉ DE ARRANQUEISO MICRO
E32RELÉ DEL DESHELADOR DELANTEROISO MICRO
E33RELÉ DEL VENTILADORISO MICRO
E34RELÉ DEL LIMPIAPARABRISAS (LENTO)ISO MICRO
E36RELÉ ACCISO MICRO
E37RELÉ ENC1ISO MICRO
E38RELÉ ENC2ISO MICRO
E39RELÉ DEL VENTILADOR DEREFRIGERACIÓNISO MINI
E40RELÉ DEL LIMPIAPARABRISASISO MICRO
E41RELÉ DEL DESEMPAÑADOR TRASEROISO MICRO
E42RELÉ DEL CLAXONISO MICRO
E43RELÉ DE LA BOMBA DE VACÍOISO MICRO
AN Mexico Spanish 7.QXP 6/2/2017 9:17 PM Page 64

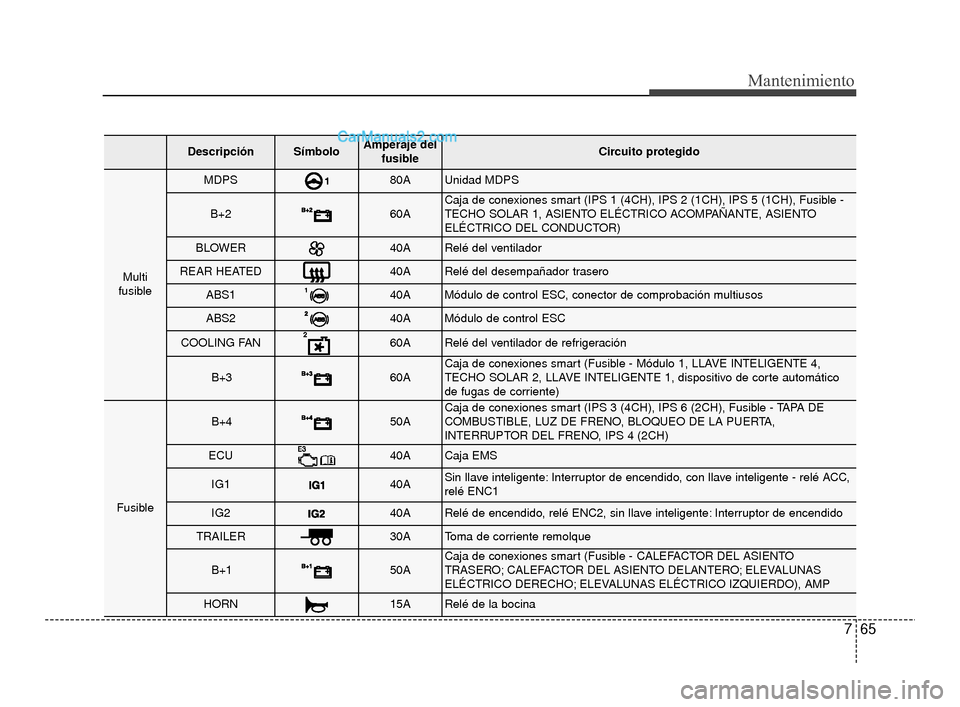

765
Mantenimiento
DescripciónSímboloAmperaje delfusibleCircuito protegido
Multi
fusible
MDPS80AUnidad MDPS
B+260ACaja de conexiones smart (IPS 1 (4CH), IPS 2 (1CH), IPS 5 (1CH), Fusible -
TECHO SOLAR 1, ASIENTO ELÉCTRICO ACOMPAÑANTE, ASIENTO
ELÉCTRICO DEL CONDUCTOR)
BLOWER40ARelé del ventilador
REAR HEATED40ARelé del desempañador trasero
ABS140AMódulo de control ESC, conector de comprobación multiusos
ABS2 40AMódulo de control ESC
COOLING FAN60ARelé del ventilador de refrigeración
B+360ACaja de conexiones smart (Fusible - Módulo 1, LLAVE INTELIGENTE 4,
TECHO SOLAR 2, LLAVE INTELIGENTE 1, dispositivo de corte automático
de fugas de corriente)
Fusible
B+450ACaja de conexiones smart (IPS 3 (4CH), IPS 6 (2CH), Fusible - TAPA DE
COMBUSTIBLE, LUZ DE FRENO, BLOQUEO DE LA PUERTA,
INTERRUPTOR DEL FRENO, IPS 4 (2CH)
ECU40ACaja EMS
IG140ASin llave inteligente: Interruptor de encendido, con llave inteligente - relé ACC,
relé ENC1
IG240ARelé de encendido, relé ENC2, sin llave inteligente: Interruptor de encendido
TRAILER30AToma de corriente remolque
B+150ACaja de conexiones smart (Fusible - CALEFACTOR DEL ASIENTO
TRASERO; CALEFACTOR DEL ASIENTO DELANTERO; ELEVALUNAS
ELÉCTRICO DERECHO; ELEVALUNAS ELÉCTRICO IZQUIERDO), AMP
HORN15ARelé de la bocina
AN Mexico Spanish 7.QXP 6/2/2017 9:17 PM Page 65

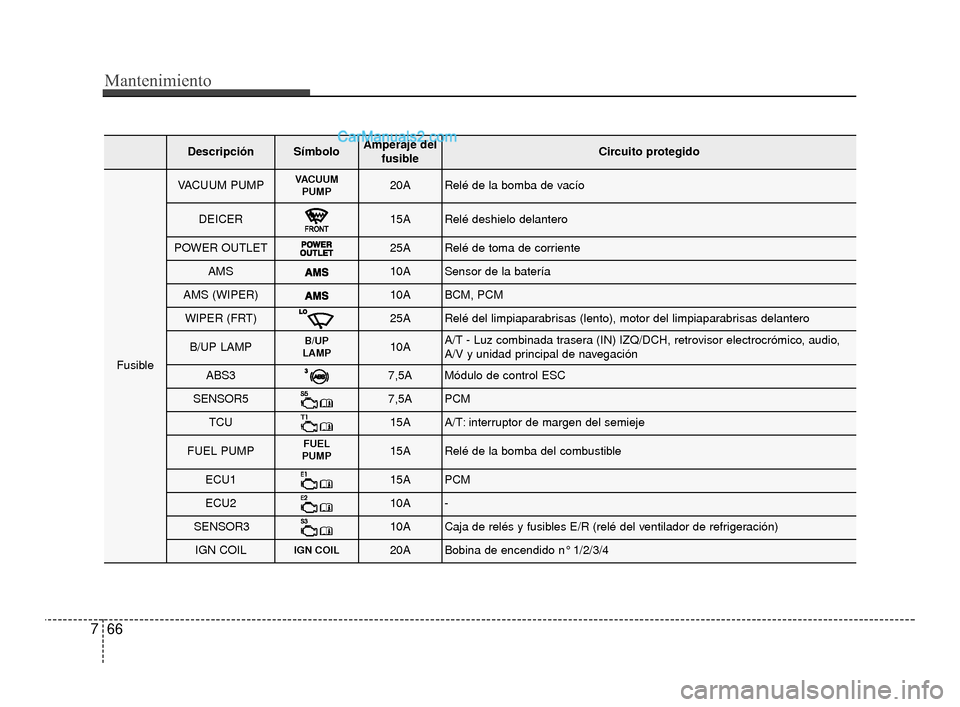

Mantenimiento
66
7
DescripciónSímboloAmperaje del
fusibleCircuito protegido
Fusible
VACUUM PUMPVACUUMPUMP20ARelé de la bomba de vacío
DEICER15ARelé deshielo delantero
POWER OUTLET25ARelé de toma de corriente
AMS10ASensor de la batería
AMS (WIPER)10ABCM, PCM
WIPER (FRT)25ARelé del limpiaparabrisas (lento), motor del limpiaparabrisas delantero
B/UP LAMPB/UP
LAMP10AA/T - Luz combinada trasera (IN) IZQ/DCH, retrovisor electrocrómico, audio,
A/V y unidad principal de navegación
ABS3 7,5AMódulo de control ESC
SENSOR57,5APCM
TCU15AA/T: interruptor de margen del semieje
FUEL PUMPFUEL
PUMP15ARelé de la bomba del combustible
ECU115APCM
ECU210A-
SENSOR310ACaja de relés y fusibles E/R (relé del ventilador de refrigeración)
IGN COILIGN COIL20ABobina de encendido n° 1/2/3/4
AN Mexico Spanish 7.QXP 6/2/2017 9:17 PM Page 66

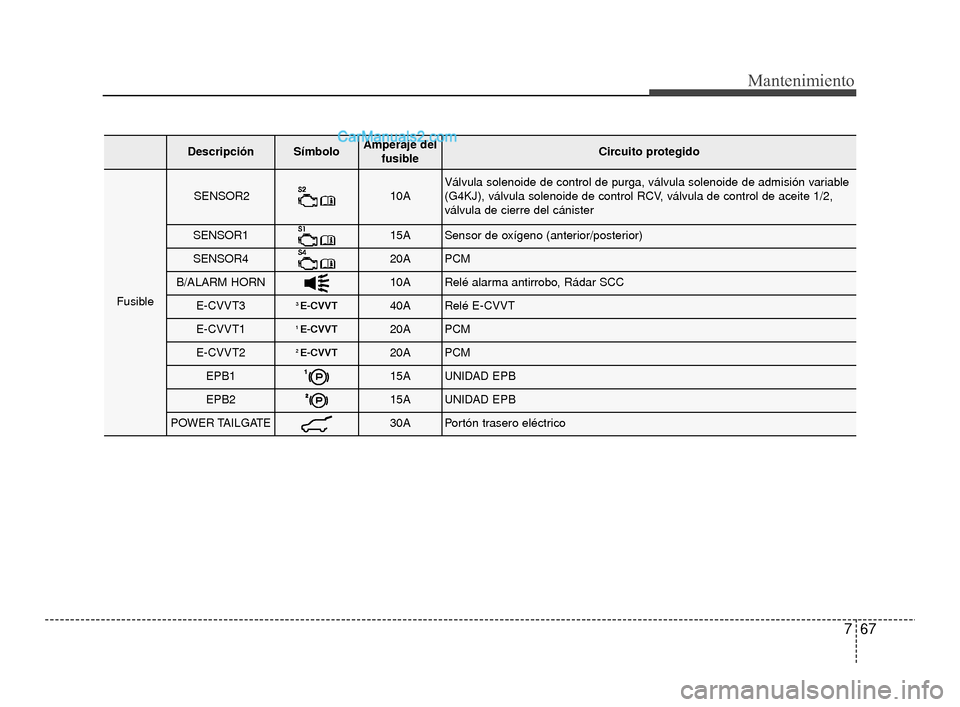

767
Mantenimiento
DescripciónSímboloAmperaje delfusibleCircuito protegido
Fusible
SENSOR210AVálvula solenoide de control de purga, válvula solenoide de admisi\
ón variable
(G4KJ), válvula solenoide de control RCV, válvula de control de aceite 1/2,
válvula de cierre del cánister
SENSOR115ASensor de oxígeno (anterior/posterior)
SENSOR420APCM
B/ALARM HORN10ARelé alarma antirrobo, Rádar SCC
E-CVVT33 E-CVVT40ARelé E-CVVT
E-CVVT11 E-CVVT20APCM
E-CVVT22 E-CVVT20APCM
EPB115AUNIDAD EPB
EPB215AUNIDAD EPB
POWER TAILGATE30APortón trasero eléctrico
AN Mexico Spanish 7.QXP 6/2/2017 9:17 PM Page 67

Mantenimiento
68
7

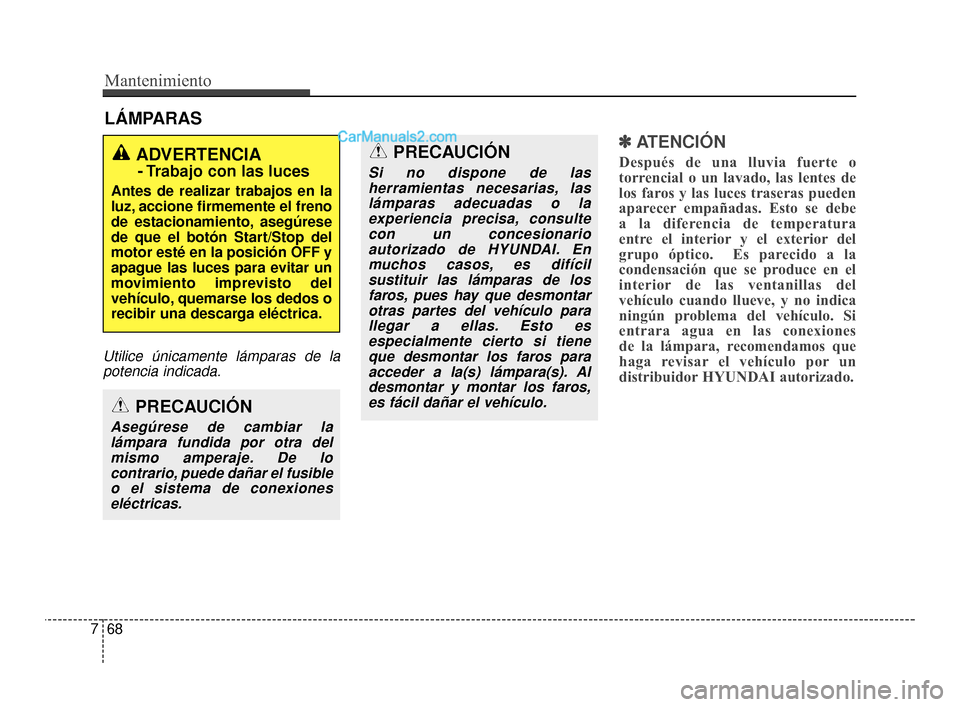

LÁMPARAS
Utilice únicamente lámparas de la
potencia indicada.
✽
✽ ATENCIÓN
Después de una lluvia fuerte o
torrencial o un lavado, las lentes de
los faros y las luces traseras pueden
aparecer empañadas. Esto se debe
a la diferencia de temperatura
entre el interior y el exterior del
grupo óptico. Es parecido a la
condensación que se produce en el
interior de las ventanillas del
vehículo cuando llueve, y no indica
ningún problema del vehículo. Si
entrara agua en las conexiones
de la lámpara, recomendamos que
haga revisar el vehículo por un
distribuidor HYUNDAI autorizado.ADVERTENCIA
- Trabajo con las luces
Antes de realizar trabajos en la
luz, accione firmemente el freno
de estacionamiento, asegúrese
de que el botón Start/Stop del
motor esté en la posición OFF y
apague las luces para evitar un
movimiento imprevisto del
vehículo, quemarse los dedos o
recibir una descarga eléctrica.
PRECAUCIÓN
Asegúrese de cambiar la
lámpara fundida por otra delmismo amperaje. De locontrario, puede dañar el fusibleo el sistema de conexioneseléctricas.
PRECAUCIÓN
Si no dispone de lasherramientas necesarias, laslámparas adecuadas o laexperiencia precisa, consultecon un concesionarioautorizado de HYUNDAI. Enmuchos casos, es difícilsustituir las lámparas de losfaros, pues hay que desmontarotras partes del vehículo parallegar a ellas. Esto esespecialmente cierto si tieneque desmontar los faros paraacceder a la(s) lámpara(s). Aldesmontar y montar los faros,es fácil dañar el vehículo.
AN Mexico Spanish 7.QXP 6/2/2017 9:17 PM Page 68
