2018 Hyundai Santa Fe Sport Manual del propietario (in Spanish)

753
Mantenimiento
PRECAUCIÓN
Dado que la pared lateral delneumático de cociente altura/ancho seccional bajo es máscorta de lo normal, la rueda y elneumático de cociente altura/ancho seccional bajo puedendañarse con mayor facilidad.Por ello, siga las instruccionesabajo indicadas.
- Al conducir por una calzada en mal estado o fuera de vías,conduzca con cuidado paraevitar dañar las ruedas y losneumáticos. Tras la conduc -
ción, revise las ruedas y los neumáticos.
-

Al pasar por un bache, unbadén, una alcantarilla o unbordillo, conduzca despaciopara evitar daños en lasruedas y los neumáticos.
(Continúa)
PRECAUCIÓN
No es fácil detectar daños enlos neumáticos a simple vista.Pero si detecta el menor signode posible daño, aunque nopueda ver ningún daño en elneumático a simple vista,haga revisar el neumático ocámbielo, ya que el daño en elneumático podría causar fugade aire en el mismo.
Si el neumático se daña al conducir por una calzada enmal estado, fuera de vía, porun bache, una alcantarilla o un bordillo, ello no quedacubierto por la garantía.
Encontrará la información de los neumáticos en la paredlateral de los mismos.
(Continúa)
- Si el neumático sufre un impacto, recomendamos querevise el estado del neumáticoo que se ponga en contactocon un distribuidor HYUNDAIautorizado.
- Para evitar daños en los neumáticos, revise el estado yla presión de los mismos cada3.000 km (1.800 millas).
AN Mexico Spanish 7.QXP 6/2/2017 9:17 PM Page 53

Mantenimiento
54
7

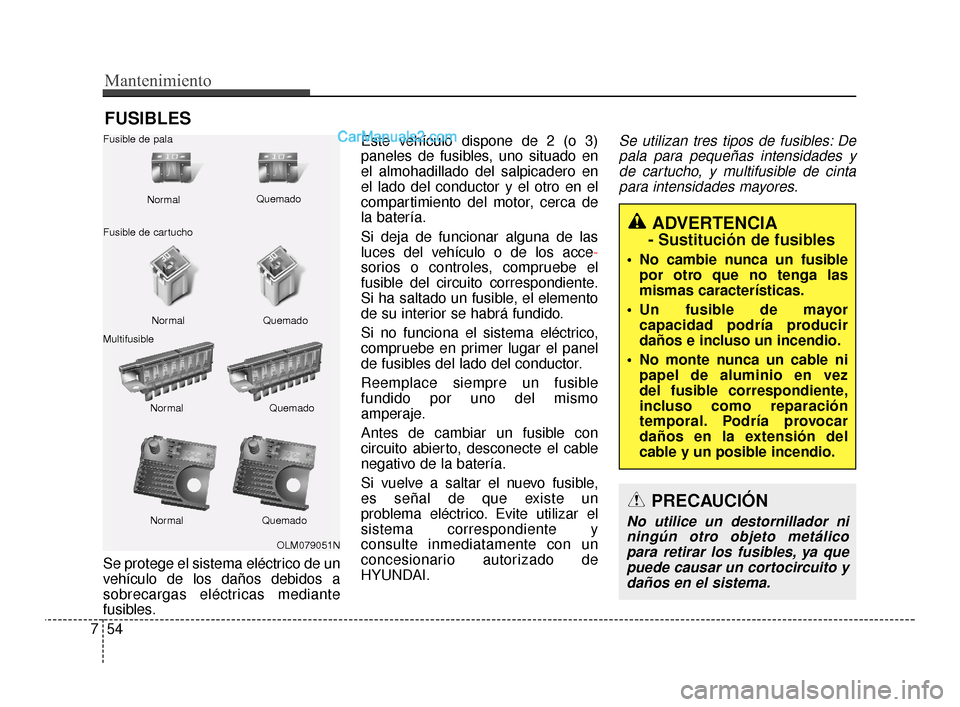

FUSIBLES
Se protege el sistema eléctrico de un
vehículo de los daños debidos a
sobrecargas eléctricas mediante
fusibles. Este vehículo dispone de 2 (o 3)
paneles de fusibles, uno situado en
el almohadillado del salpicadero en
el lado del conductor y el otro en el
compartimiento del motor, cerca de
la batería.
Si deja de funcionar alguna de las
luces del vehículo o de los acce
-
sorios o controles, compruebe el
fusible del circuito correspondiente.
Si ha saltado un fusible, el elemento
de su interior se habrá fundido.
Si no funciona el sistema eléctrico,
compruebe en primer lugar el panel
de fusibles del lado del conductor.
Reemplace siempre un fusible
fundido por uno del mismo
amperaje.
Antes de cambiar un fusible con
circuito abierto, desconecte el cable
negativo de la batería.
Si vuelve a saltar el nuevo fusible,
es señal de que existe un
problema eléctrico. Evite utilizar el
sistema correspondiente y
consulte inmediatamente con un
concesionario autorizado de
HYUNDAI.
Se utilizan tres tipos de fusibles: De pala para pequeñas intensidades yde cartucho, y multifusible de cintapara intensidades mayores.
OLM079051N
Normal
Normal
Fusible de pala
Fusible de cartucho
Multifusible Quemado
Quemado
Normal Quemado
Normal Quemado
ADVERTENCIA
- Sustitución de fusibles
No cambie nunca un fusible por otro que no tenga las
mismas características.
Un fusible de mayor capacidad podría producir
daños e incluso un incendio.
No monte nunca un cable ni papel de aluminio en vez
del fusible correspondiente,
incluso como reparación
temporal. Podría provocar
daños en la extensión del
cable y un posible incendio.
PRECAUCIÓN
No utilice un destornillador niningún otro objeto metálicopara retirar los fusibles, ya quepuede causar un cortocircuito ydaños en el sistema.
AN Mexico Spanish 7.QXP 6/2/2017 9:17 PM Page 54

755
Mantenimiento
✽
✽ATENCIÓN
La etiqueta del panel de relés y
fusibles real puede diferir de los
elementos equipados.

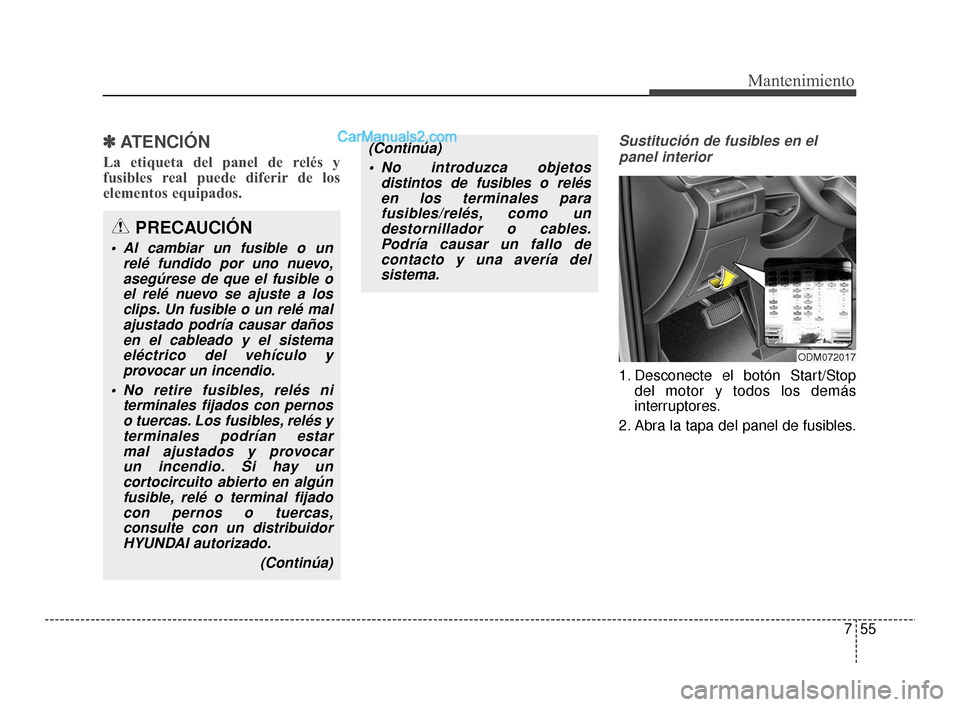

Sustitución de fusibles en el
panel interior
1. Desconecte el botón Start/Stop del motor y todos los demás
interruptores.
2. Abra la tapa del panel de fusibles.
ODM072017
PRECAUCIÓN
Al cambiar un fusible o un relé fundido por uno nuevo,asegúrese de que el fusible oel relé nuevo se ajuste a losclips. Un fusible o un relé malajustado podría causar dañosen el cableado y el sistemaeléctrico del vehículo yprovocar un incendio.
No retire fusibles, relés ni terminales fijados con pernoso tuercas. Los fusibles, relés yterminales podrían estar mal ajustados y provocar un incendio. Si hay uncortocircuito abierto en algúnfusible, relé o terminal fijadocon pernos o tuercas,consulte con un distribuidorHYUNDAI autorizado.
(Continúa)
(Continúa) No introduzca objetos distintos de fusibles o relésen los terminales parafusibles/relés, como undestornillador o cables.Podría causar un fallo decontacto y una avería delsistema.
AN Mexico Spanish 7.QXP 6/2/2017 9:17 PM Page 55

Mantenimiento
56
7

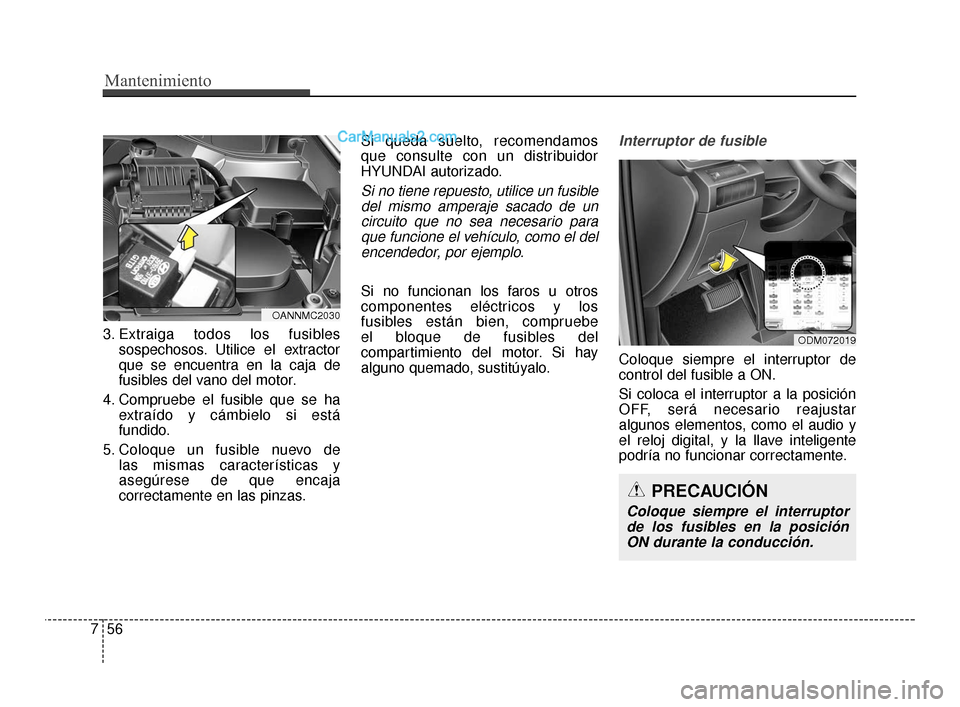

3. Extraiga todos los fusibles
sospechosos. Utilice el extractor
que se encuentra en la caja de
fusibles del vano del motor.
4. Compruebe el fusible que se ha extraído y cámbielo si está
fundido.
5. Coloque un fusible nuevo de las mismas características y
asegúrese de que encaja
correctamente en las pinzas. Si queda suelto, recomendamos
que consulte con un distribuidor
HYUNDAI autorizado.
Si no tiene repuesto, utilice un fusible
del mismo amperaje sacado de uncircuito que no sea necesario paraque funcione el vehículo, como el delencendedor, por ejemplo.
Si no funcionan los faros u otros
componentes eléctricos y los
fusibles están bien, compruebe
el bloque de fusibles del
compartimiento del motor. Si hay
alguno quemado, sustitúyalo.
Interruptor de fusible
Coloque siempre el interruptor de
control del fusible a ON.
Si coloca el interruptor a la posición
OFF, será necesario reajustar
algunos elementos, como el audio y
el reloj digital, y la llave inteligente
podría no funcionar correctamente.
ODM072019
PRECAUCIÓN
Coloque siempre el interruptorde los fusibles en la posiciónON durante la conducción.
OANNMC2030
AN Mexico Spanish 7.QXP 6/2/2017 9:17 PM Page 56

757
Mantenimiento

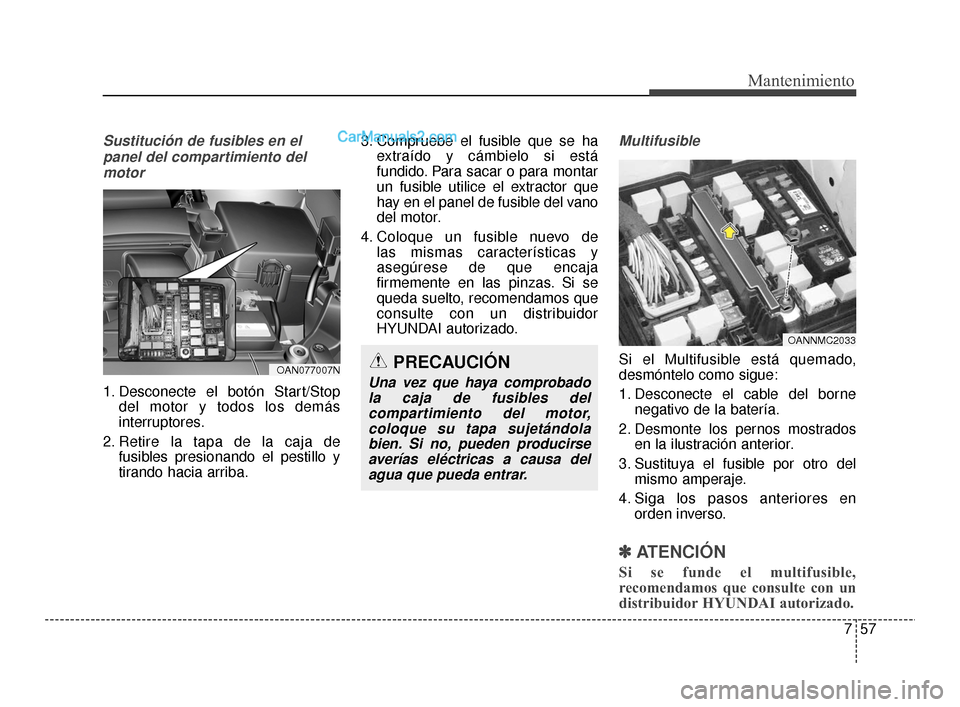

Sustitución de fusibles en elpanel del compartimiento delmotor
1. Desconecte el botón Start/Stop del motor y todos los demás
interruptores.
2. Retire la tapa de la caja de fusibles presionando el pestillo y
tirando hacia arriba. 3. Compruebe el fusible que se ha
extraído y cámbielo si está
fundido. Para sacar o para montar
un fusible utilice el extractor que
hay en el panel de fusible del vano
del motor.
4. Coloque un fusible nuevo de las mismas características y
asegúrese de que encaja
firmemente en las pinzas. Si se
queda suelto, recomendamos que
consulte con un distribuidor
HYUNDAI autorizado.
Multifusible
Si el Multifusible está quemado,
desmóntelo como sigue:
1. Desconecte el cable del bornenegativo de la batería.
2. Desmonte los pernos mostrados en la ilustración anterior.
3. Sustituya el fusible por otro del mismo amperaje.
4. Siga los pasos anteriores en orden inverso.
✽ ✽ATENCIÓN
Si se funde el multifusible,
recomendamos que consulte con un
distribuidor HYUNDAI autorizado.
OANNMC2033
PRECAUCIÓN
Una vez que haya comprobado
la caja de fusibles delcompartimiento del motor,coloque su tapa sujetándolabien. Si no, pueden producirseaverías eléctricas a causa delagua que pueda entrar.OAN077007N
AN Mexico Spanish 7.QXP 6/2/2017 9:17 PM Page 57

Mantenimiento
58
7

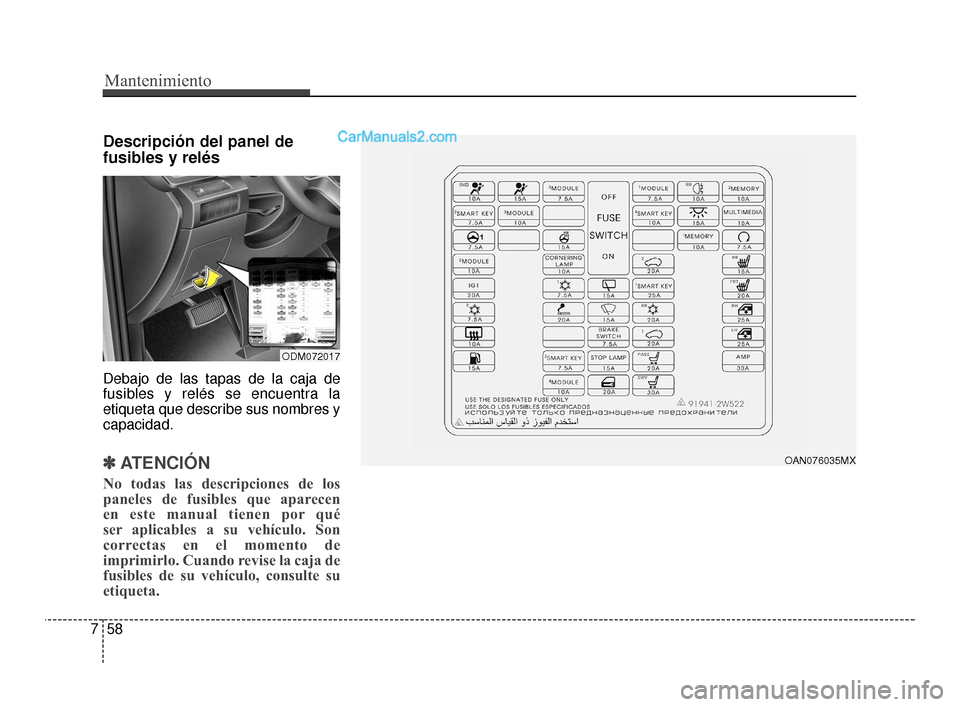

Descripción del panel de
fusibles y relés
Debajo de las tapas de la caja de
fusibles y relés se encuentra la
etiqueta que describe sus nombres y
capacidad.
✽ ✽
ATENCIÓN
No todas las descripciones de los
paneles de fusibles que aparecen
en este manual tienen por qué
ser aplicables a su vehículo. Son
correctas en el momento de
imprimirlo. Cuando revise la caja de
fusibles de su vehículo, consulte su
etiqueta.
ODM072017
OAN076035MX
AN Mexico Spanish 7.QXP 6/2/2017 9:17 PM Page 58

759
Mantenimiento

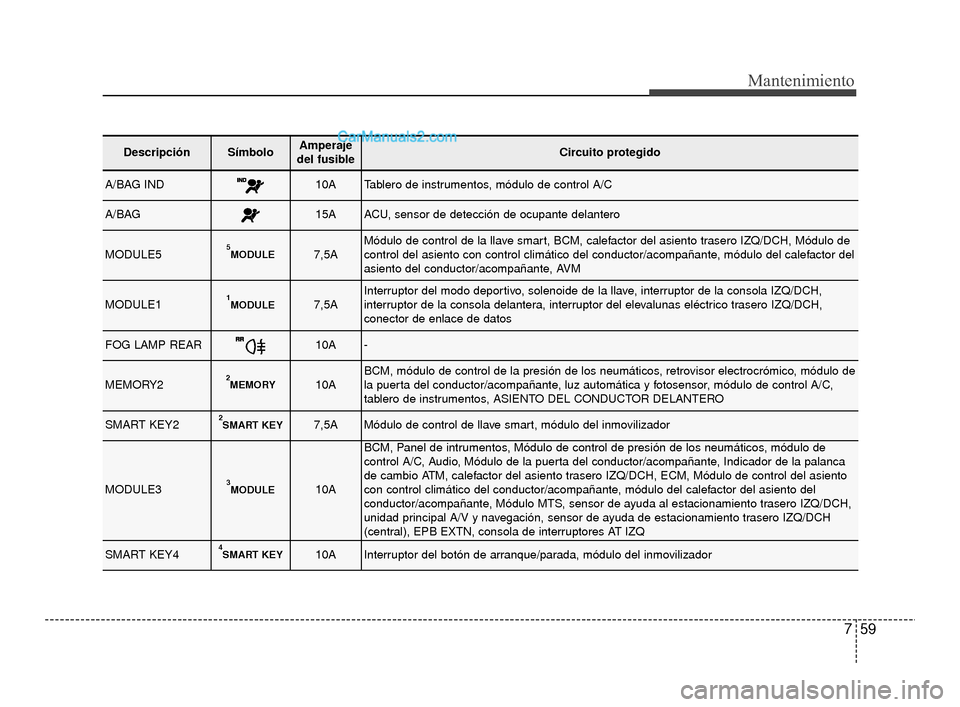

DescripciónSímbolo Amperaje
del fusibleCircuito protegido
A/BAG IND10ATablero de instrumentos, módulo de control A/C
A/BAG15AACU, sensor de detección de ocupante delantero
MODULE55MODULE7,5AMódulo de control de la llave smart, BCM, calefactor del asiento trasero IZQ/DCH, Módulo de
control del asiento con control climático del conductor/acompañant\
e, módulo del calefactor del
asiento del conductor/acompañante, AVM
MODULE11MODULE7,5AInterruptor del modo deportivo, solenoide de la llave, interruptor de la consola IZQ/DCH,
interruptor de la consola delantera, interruptor del elevalunas eléctrico trasero IZQ/DCH,
conector de enlace de datos
FOG LAMP REAR10A-
MEMORY22MEMORY10ABCM, módulo de control de la presión de los neumáticos, retrovisor electrocrómico, módulo de
la puerta del conductor/acompañante, luz automática y fotosensor, módulo de control A/C,
tablero de instrumentos, ASIENTO DEL CONDUCTOR DELANTERO
SMART KEY22SMART KEY7,5AMódulo de control de llave smart, módulo del inmovilizador
MODULE33MODULE10A
BCM, Panel de intrumentos, Módulo de control de presión de los neumáticos, módulo de
control A/C, Audio, Módulo de la puerta del conductor/acompañante, Indicador de la palanca
de cambio ATM, calefactor del asiento trasero IZQ/DCH, ECM, Módulo de control del asiento
con control climático del conductor/acompañante, módulo del calefactor del asiento del
conductor/acompañante, Módulo MTS, sensor de ayuda al estacionamiento trasero IZQ/DCH,
unidad principal A/V y navegación, sensor de ayuda de estacionamiento trasero IZQ/DCH
(central), EPB EXTN, consola de interruptores AT IZQ
SMART KEY44SMART KEY10AInterruptor del botón de arranque/parada, módulo del inmovilizador
AN Mexico Spanish 7.QXP 6/2/2017 9:17 PM Page 59

Mantenimiento
60
7
DescripciónSímbolo Amperaje
del fusibleCircuito protegido
INTERIOR LAMP15ALuz de carga, luz de cortesía IZQ/DCH, luz de la consola del techo, luz central del habitáculo,
luz personal IZQ/DCH
MULTI MEDIAMULTI MEDIA15AAudio, A/V y unidad principal de navegación, Módulo de MTS
MDPS7,5AUnidad MDPS
HEATED
STEERING15AInterruptor del volante
MEMORY11MEMORY10AReceptor RF, llave de encendido Ill. e interruptor de advertencia de la puerta
START7,5ASin INMO y llave smart: Caja de relés ICM (relé alarma antirrobo),
Con INMO/llave smart: PCM, interruptor de margen del semieje, módulo de control de la llave
smart, fusible E/R y caja de relés (Relé de arranque)
MODULE22MODULE10AInterruptor del panel de protección, conector de control multiusos, actuador del dispositivo de
nivelación de faros IZQ/DCH, módulo del dispositivo de nivelación automática de faros,
Interruptor de la luz de freno, SCC RADAR
CORNERING LAMPCORNERING LAMP10A-
SUNROOF220ATecho solar
S/HEATER RR15ACalefacción del asiento trasero IZQ/DCH
IG1IG120AFusible E/R y caja de relés (Fusibles - ABS 3, SENSOR 5, TCU)
A/CON17,5AFusible E/R y caja de relés (relé del ventilador), módulo de control A/C, tablero de
instrumentos ionizado
