2018 Hyundai Santa Fe Sport Manual del propietario (in Spanish)

Características de vehículo
138
4

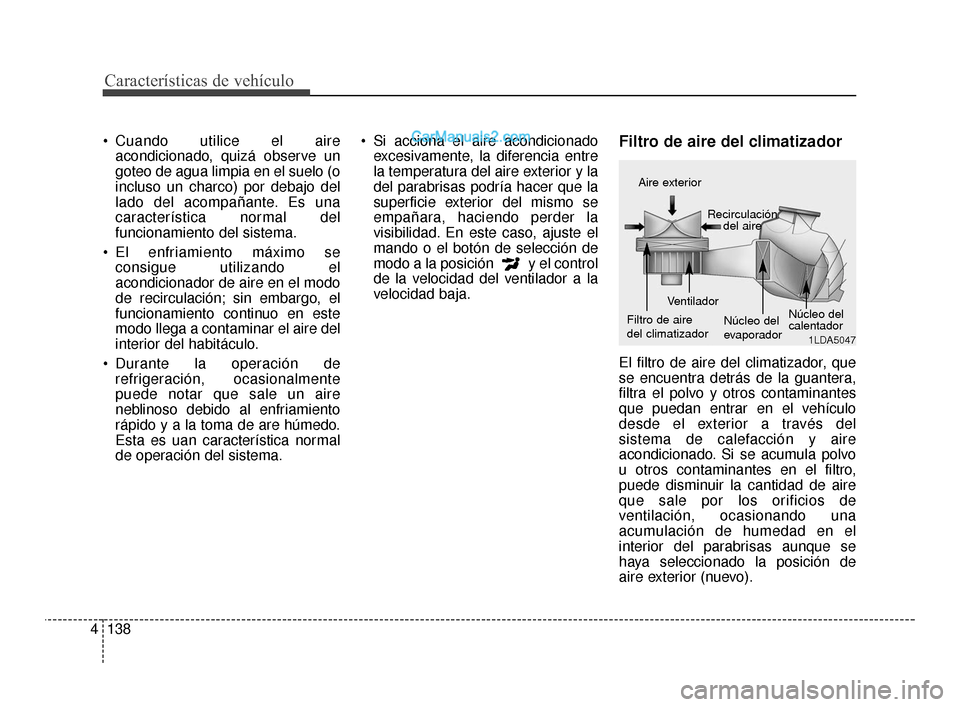

Cuando utilice el aire
acondicionado, quizá observe un
goteo de agua limpia en el suelo (o
incluso un charco) por debajo del
lado del acompañante. Es una
característica normal del
funcionamiento del sistema.
El enfriamiento máximo se consigue utilizando el
acondicionador de aire en el modo
de recirculación; sin embargo, el
funcionamiento continuo en este
modo llega a contaminar el aire del
interior del habitáculo.
Durante la operación de refrigeración, ocasionalmente
puede notar que sale un aire
neblinoso debido al enfriamiento
rápido y a la toma de are húmedo.
Esta es uan característica normal
de operación del sistema. Si acciona el aire acondicionado
excesivamente, la diferencia entre
la temperatura del aire exterior y la
del parabrisas podría hacer que la
superficie exterior del mismo se
empañara, haciendo perder la
visibilidad. En este caso, ajuste el
mando o el botón de selección de
modo a la posición y el control
de la velocidad del ventilador a la
velocidad baja.Filtro de aire del climatizador
El filtro de aire del climatizador, que
se encuentra detrás de la guantera,
filtra el polvo y otros contaminantes
que puedan entrar en el vehículo
desde el exterior a través del
sistema de calefacción y aire
acondicionado. Si se acumula polvo
u otros contaminantes en el filtro,
puede disminuir la cantidad de aire
que sale por los orificios de
ventilación, ocasionando una
acumulación de humedad en el
interior del parabrisas aunque se
haya seleccionado la posición de
aire exterior (nuevo).
1LDA5047
Aire exterior
Recirculacióndel aire
Filtro de aire
del climatizador Ventilador
Núcleo del
evaporador Núcleo del
calentador
AN Mexico Spanish 4A.qxp 3/29/2016 3:45 PM Page 138

4139
Características de vehículo

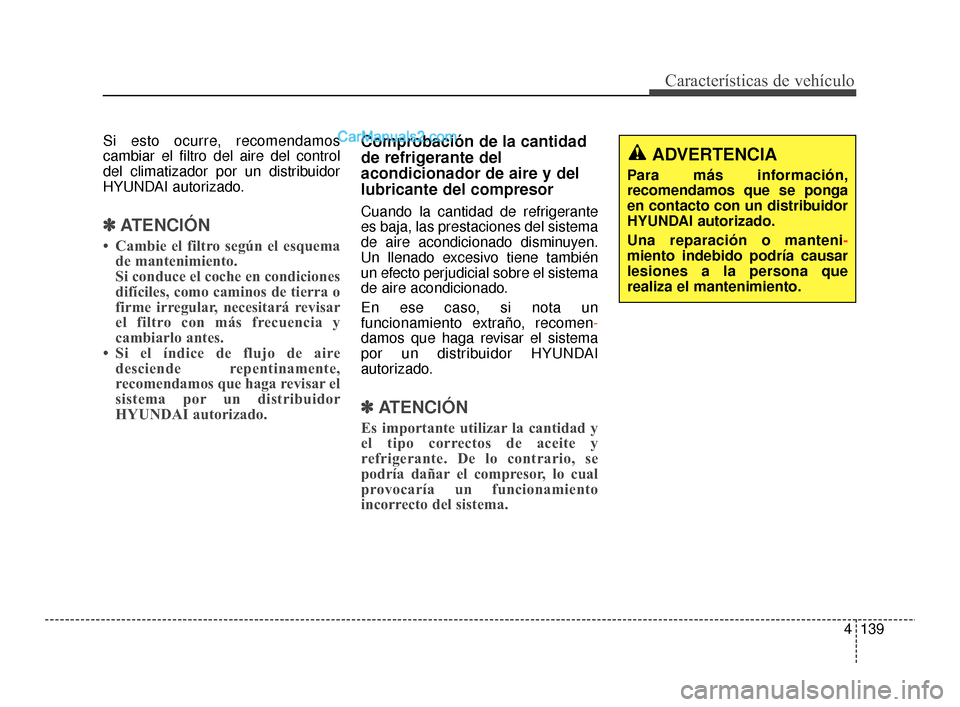

Si esto ocurre, recomendamos
cambiar el filtro del aire del control
del climatizador por un distribuidor
HYUNDAI autorizado.
✽ ✽ATENCIÓN
• Cambie el filtro según el esquema
de mantenimiento.
Si conduce el coche en condiciones
difíciles, como caminos de tierra o
firme irregular, necesitará revisar
el filtro con más frecuencia y
cambiarlo antes.
• Si el índice de flujo de aire desciende repentinamente,
recomendamos que haga revisar el
sistema por un distribuidor
HYUNDAI autorizado.
Comprobación de la cantidad
de refrigerante del
acondicionador de aire y del
lubricante del compresor
Cuando la cantidad de refrigerante
es baja, las prestaciones del sistema
de aire acondicionado disminuyen.
Un llenado excesivo tiene también
un efecto perjudicial sobre el sistema
de aire acondicionado.
En ese caso, si nota un
funcionamiento extraño, recomen-
damos que haga revisar el sistema
por un distribuidor HYUNDAI
autorizado.
✽ ✽ ATENCIÓN
Es importante utilizar la cantidad y
el tipo correctos de aceite y
refrigerante. De lo contrario, se
podría dañar el compresor, lo cual
provocaría un funcionamiento
incorrecto del sistema.
ADVERTENCIA
Para más información,
recomendamos que se ponga
en contacto con un distribuidor
HYUNDAI autorizado.
Una reparación o manteni-
miento indebido podría causar
lesiones a la per

sona que
realiza el mantenimiento.
AN Mexico Spanish 4A.qxp 3/29/2016 3:45 PM Page 139

Características de vehículo
140
4

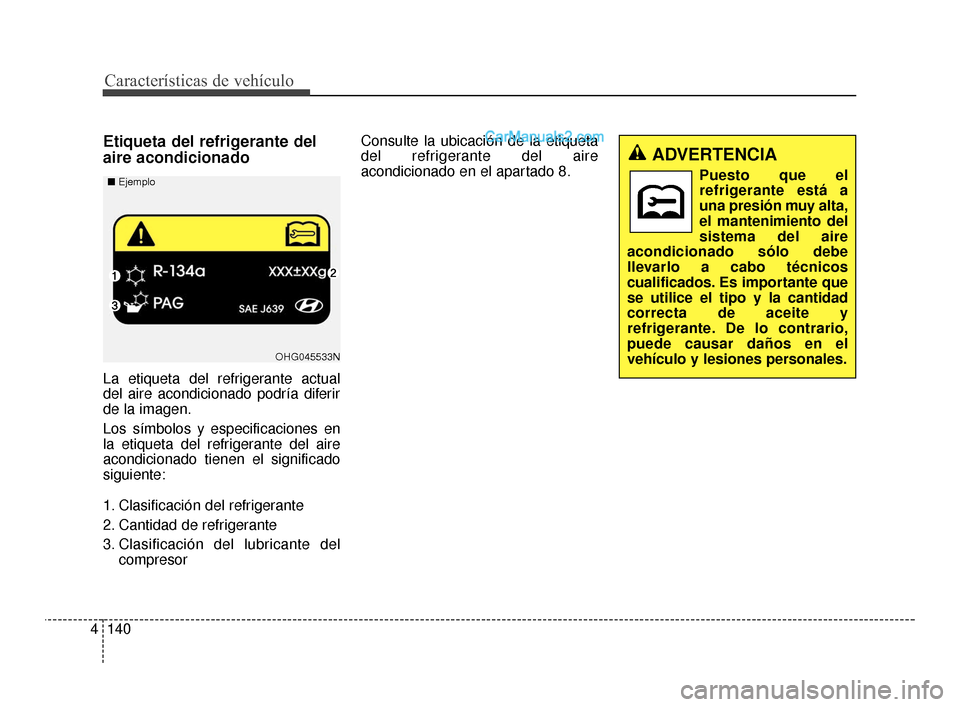

Etiqueta del refrigerante del
aire acondicionado
La etiqueta del refrigerante actual
del aire acondicionado podría diferir
de la imagen.
Los símbolos y especificaciones en
la etiqueta del refrigerante del aire
acondicionado tienen el significado
siguiente:
1. Clasificación del refrigerante
2. Cantidad de refrigerante
3. Clasificación del lubricante del
compresor Consulte la ubicación de la etiqueta
del refrigerante del aire
acondicionado en el apartado 8.
ADVERTENCIA
Puesto que el
refrigerante está a
una presión muy alta,
el mantenimiento del
sistema del aire
acondicionado sólo debe
llevarlo a cabo técnicos
cualificados. Es importante que
se utilice el tipo y la cantidad
correcta de aceite y
refrigerante. De lo contrario,
puede causar daños en el
vehículo y lesiones personales.
OHG045533N
■
Ejemplo
AN Mexico Spanish 4A.qxp 3/29/2016 3:45 PM Page 140

4141
Características de vehículo

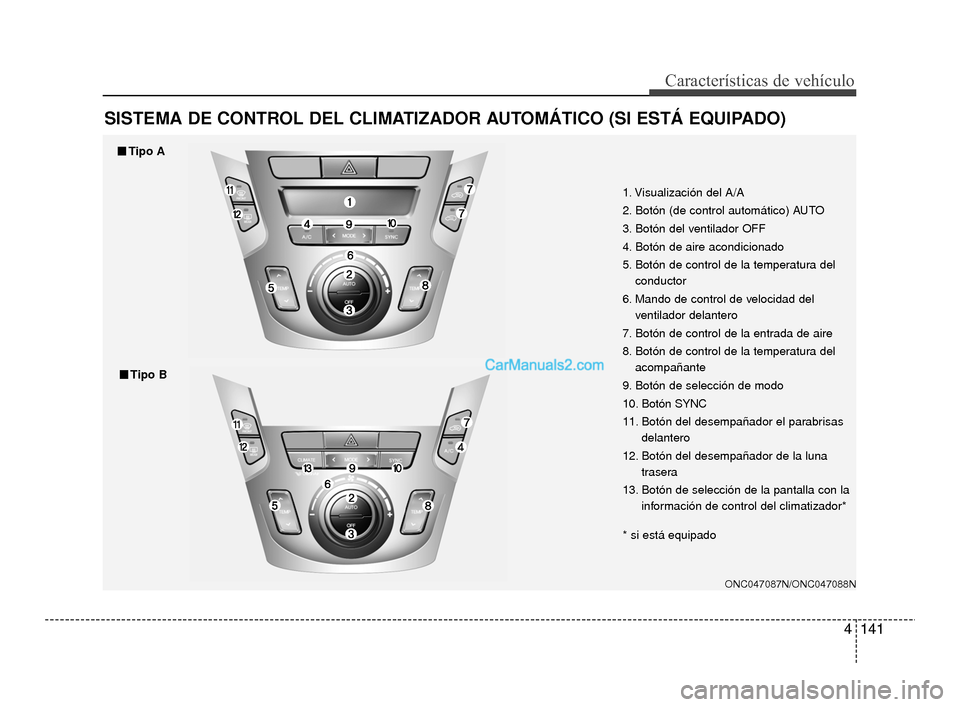

SISTEMA DE CONTROL DEL CLIMATIZADOR AUTOMÁTICO (SI ESTÁ EQUIPADO)
ONC047087N/ONC047088N
1. Visualización del A/A
2. Botón (de control automático) AUTO
3. Botón del ventilador OFF
4. Botón de aire acondicionado
5. Botón de control de la temperatura delconductor
6. Mando de control de velocidad del ventilador delantero
7. Botón de control de la entrada de aire
8. Botón de control de la temperatura del acompañante
9. Botón de selección de modo
10. Botón SYNC
11. Botón del desempañador el parabrisas delantero
12. Botón del desempañador de la luna trasera
13. Botón de selección de la pantalla con la información de control del climatizador*
* si está equipado
■
■ Tipo A
■
■Tipo B
AN Mexico Spanish 4A.qxp 3/29/2016 3:45 PM Page 141

Características de vehículo
142
4

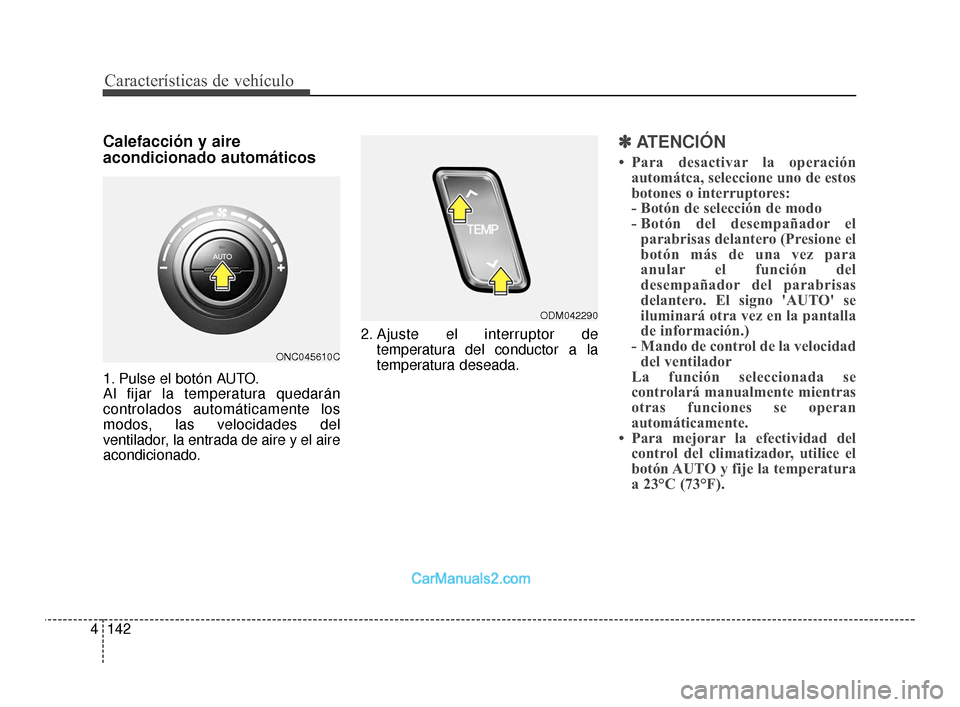

Calefacción y aire
acondicionado automáticos
1. Pulse el botón AUTO.
Al fijar la temperatura quedarán
controlados automáticamente los
modos, las velocidades del
ventilador, la entrada de aire y el aire
acondicionado. 2. Ajuste el interruptor de
temperatura del conductor a la
temperatura deseada.
✽ ✽ATENCIÓN
• Para desactivar la operación
automátca, seleccione uno de estos
botones o interruptores:
- Botón de selección de modo
- Botón del desempañador elparabrisas delantero (Presione el
botón más de una vez para
anular el función del
desempañador del parabrisas
delantero. El signo 'AUTO' se
iluminará otra vez en la pantalla
de información.)
- Mando de control de la velocidad del ventilador
La función seleccionada se
controlará manualmente mientras
otras funciones se operan
automáticamente.
• Para mejorar la efectividad del control del climatizador, utilice el
botón AUTO y fije la temperatura
a 23°C (73°F).
ONC045610C
ODM042290
AN Mexico Spanish 4A.qxp 3/29/2016 3:45 PM Page 142

4143
Características de vehículo
✽

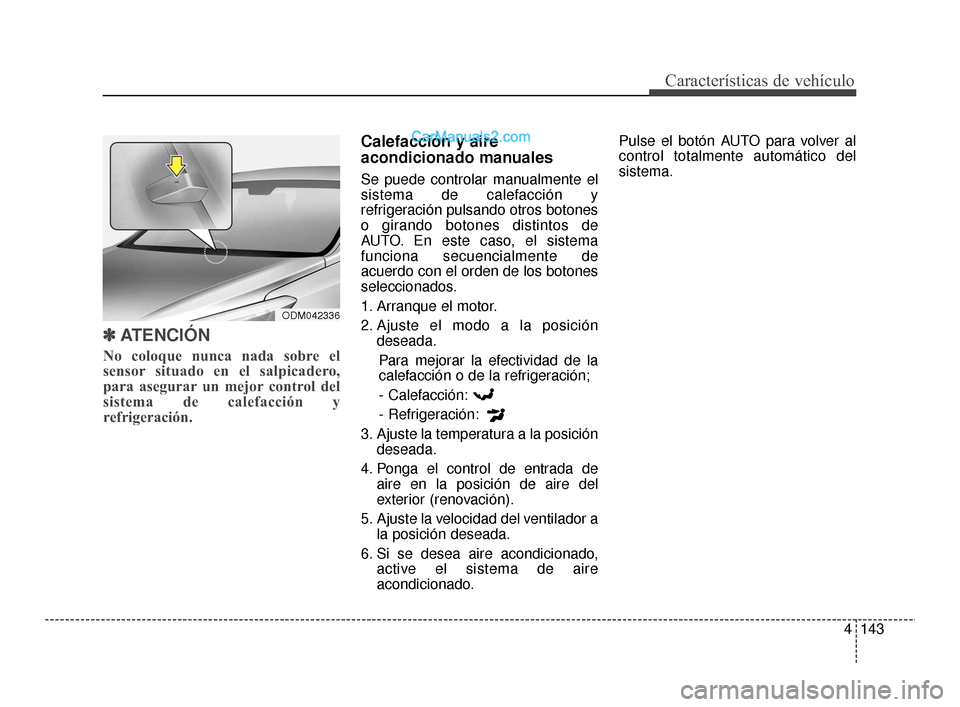

✽ATENCIÓN
No coloque nunca nada sobre el
sensor situado en el salpicadero,
para asegurar un mejor control del
sistema de calefacción y
refrigeración.
Calefacción y aire
acondicionado manuales
Se puede controlar manualmente el
sistema de calefacción y
refrigeración pulsando otros botones
o girando botones distintos de
AUTO. En este caso, el sistema
funciona secuencialmente de
acuerdo con el orden de los botones
seleccionados.
1. Arranque el motor.
2. Ajuste el modo a la posición
deseada.
Para mejorar la efectividad de la
calefacción o de la refrigeración;- Calefacción:
- Refrigeración:
3. Ajuste la temperatura a la posición deseada.
4. Ponga el control de entrada de aire en la posición de aire del
exterior (renovación).
5. Ajuste la velocidad del ventilador a la posición deseada.
6. Si se desea aire acondicionado, active el sistema de aire
acondicionado. Pulse el botón AUTO para volver al
control totalmente automático del
sistema.
ODM042336
AN Mexico Spanish 4A.qxp 3/29/2016 3:45 PM Page 143

Características de vehículo
144
4
Selección de modo
El botón de selección de modo
controla la dirección del flujo de aire
en el sistema de ventilación.
La salida del chorro de aire sigue
una de las trayectorias descritas a
continuación:
Consulte la figura del "Climatizador
manual". Nivel de cara
El chorro de aire se dirige hacia la
cara y la parte superior del cuerpo.
Además, se pueden orientar las
salidas a fin de dirigir el aire que se
descarga por ellas.
Dos niveles
El chorro de aire se dirige hacia la
cara y hacia el suelo.
Nivel de piso
La mayor parte del caudal de aire se
dirige hacia el suelo, salvo una
pequeña parte que se dirige a los
dispositivos de deshielo del
parabrisas y las ventanillas laterales. Nivel piso-desempañado
La mayor parte del chorro de aire se
dirige hacia el suelo y el parabrisas,
salvo una pequeña parte dirigida a
los dispositivos de deshielo de las
ventanillas laterales.
ODM042288
AN Mexico Spanish 4A.qxp 3/29/2016 3:45 PM Page 144

4145
Características de vehículo

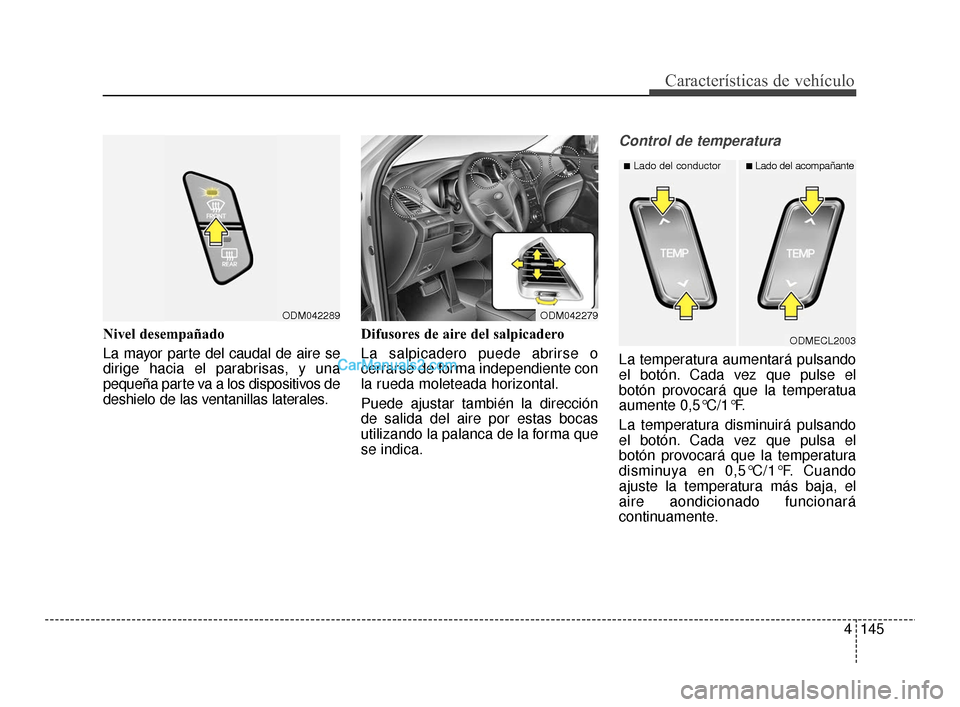

Nivel desempañado
La mayor parte del caudal de aire se
dirige hacia el parabrisas, y una
pequeña parte va a los dispositivos de
deshielo de las ventanillas laterales.Difusores de aire del salpicadero
La salpicadero puede abrirse o
cerrarse de forma independiente con
la rueda moleteada horizontal.
Puede ajustar también la dirección
de salida del aire por estas bocas
utilizando la palanca de la forma que
se indica.
Control de temperatura
La temperatura aumentará pulsando
el botón. Cada vez que pulse el
botón provocará que la temperatua
aumente 0,5°C/1°F.
La temperatura disminuirá pulsando
el botón. Cada vez que pulsa el
botón provocará que la temperatura
disminuya en 0,5°C/1°F. Cuando
ajuste la temperatura más baja, el
aire aondicionado funcionará
continuamente.
ODM042279ODM042289
ODMECL2003
■Lado del conductor■Lado del acompañante
AN Mexico Spanish 4A.qxp 3/29/2016 3:45 PM Page 145
