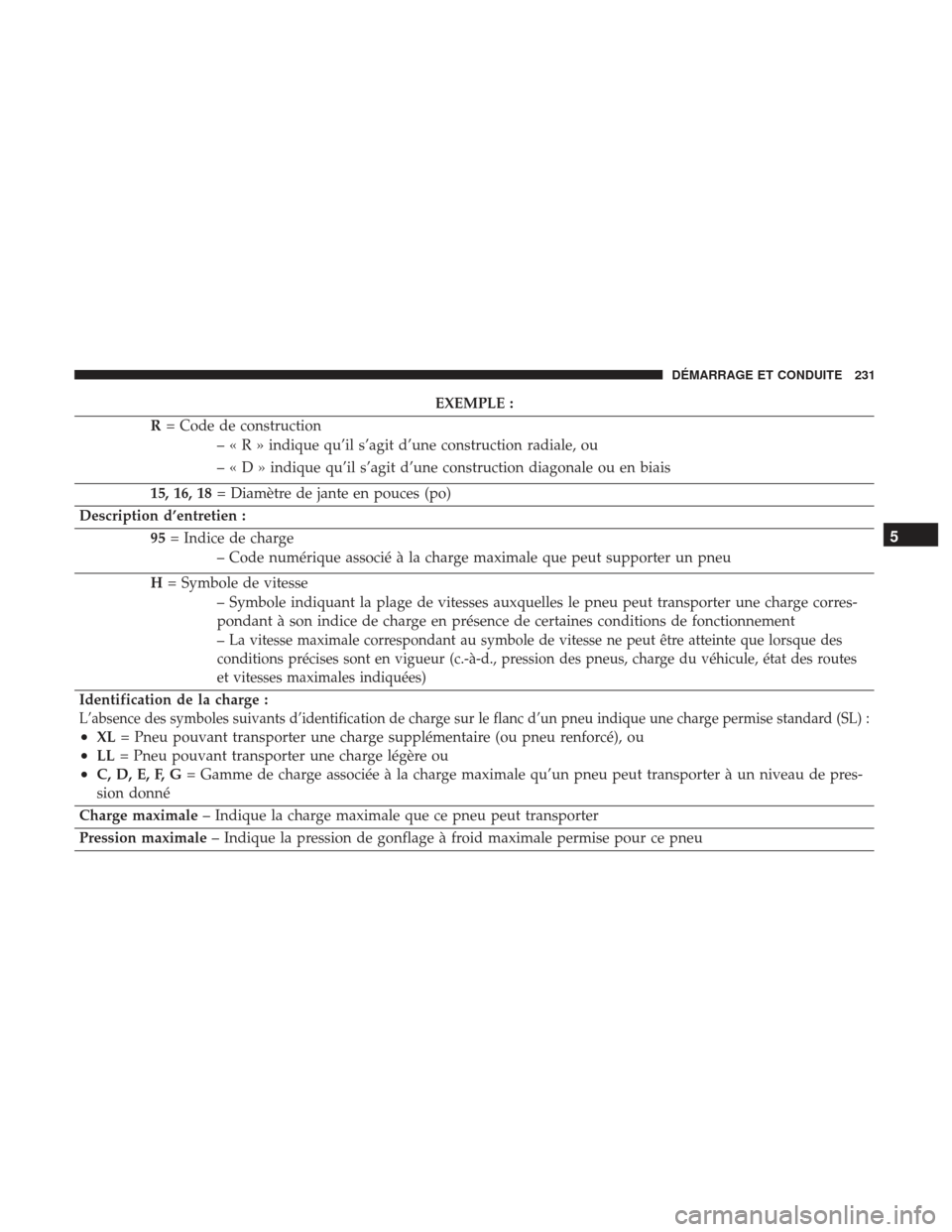

EXEMPLE :
R = Code de construction
–«R»indique qu’il s’agit d’une construction radiale, ou
–«D»indique qu’il s’agit d’une construction diagonale ou en biais
15, 16, 18 = Diamètre de jante en pouces (po)
Description d’entretien : 95= Indice de charge
– Code numérique associé à la charge maximale que peut supporter un pneu
H = Symbole de vitesse
– Symbole indiquant la plage de vitesses auxquelles le pneu peut transporter une charge corres-
pondant à son indice de charge en présence de certaines conditions de fonctionnement
–
La vitesse maximale correspondant au symbole de vitesse ne peut être atteinte que lorsque des
conditions précises sont en vigueur (c.-à-d., pression des pneus, charge du véhicule, état des routes
et vitesses maximales indiquées)
Identification de la charge :
L’absence des symboles suivants d’identification de charge sur le flanc d’un pneu indique une charge permise standard (SL) :
•XL = Pneu pouvant transporter une charge supplémentaire (ou pneu renforcé), ou
•LL= Pneu pouvant transporter une charge légère ou
•C, D, E, F, G = Gamme de charge associée à la charge maximale qu’un pneu peut transporter à un niveau de pres-
sion donné
Charge maximale – Indique la charge maximale que ce pneu peut transporter
Pression maximale – Indique la pression de gonflage à froid maximale permise pour ce pneu
5
DÉMARRAGE ET CONDUITE 231

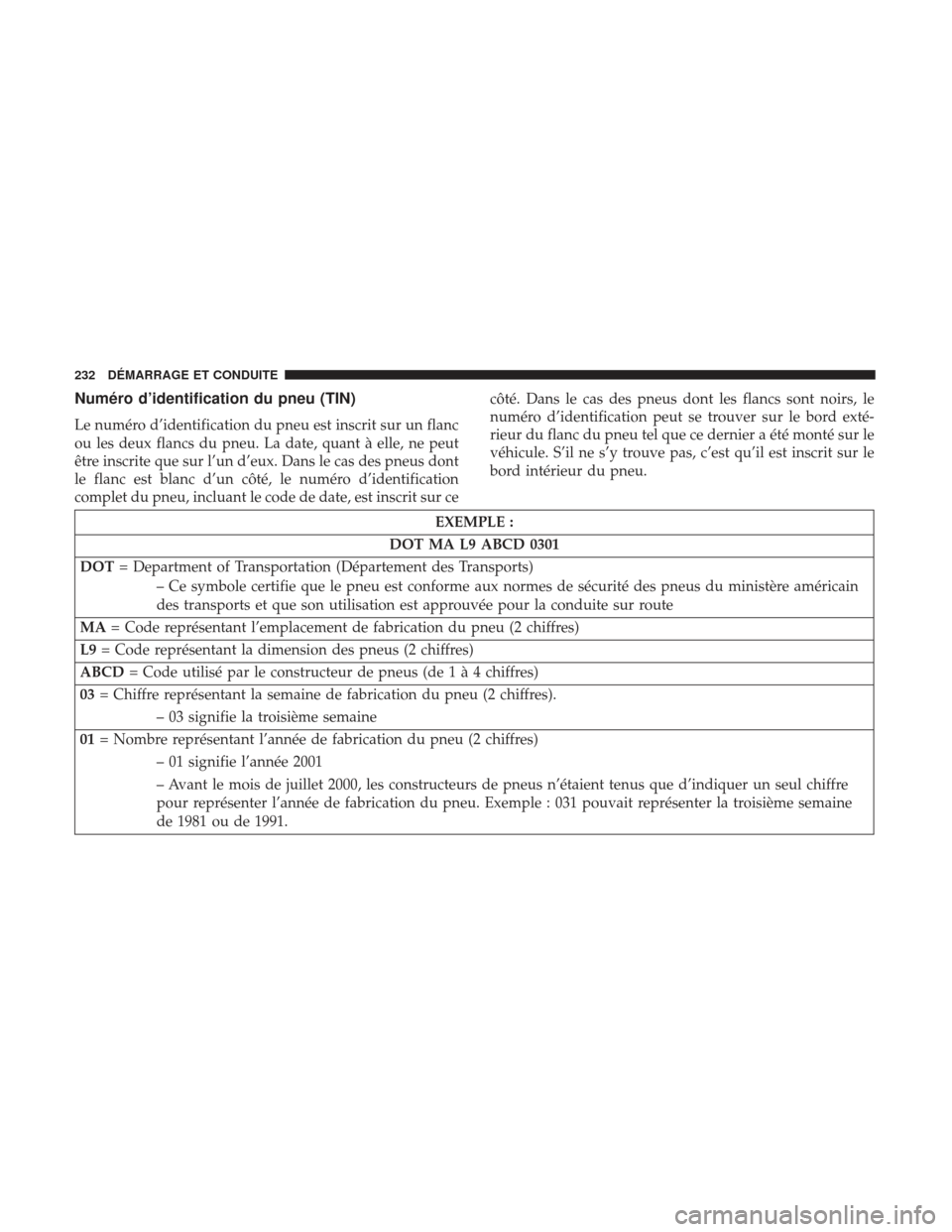

Numéro d’identification du pneu (TIN)
Le numéro d’identification du pneu est inscrit sur un flanc
ou les deux flancs du pneu. La date, quant à elle, ne peut
être inscrite que sur l’un d’eux. Dans le cas des pneus dont
le flanc est blanc d’un côté, le numéro d’identification
complet du pneu, incluant le code de date, est inscrit sur cecôté. Dans le cas des pneus dont les flancs sont noirs, le
numéro d’identification peut se trouver sur le bord exté-
rieur du flanc du pneu tel que ce dernier a été monté sur le
véhicule. S’il ne s’y trouve pas, c’est qu’il est inscrit sur le
bord intérieur du pneu.
EXEMPLE :
DOT MA L9 ABCD 0301
DOT = Department of Transportation (Département des Transports)
– Ce symbole certifie que le pneu est conforme aux normes de sécurité des pneus du ministère américain
des transports et que son utilisation est approuvée pour la conduite sur route
MA = Code représentant l’emplacement de fabrication du pneu (2 chiffres)
L9 = Code représentant la dimension des pneus (2 chiffres)
ABCD = Code utilisé par le constructeur de pneus (de 1 à 4 chiffres)
03 = Chiffre représentant la semaine de fabrication du pneu (2 chiffres).
– 03 signifie la troisième semaine
01 = Nombre représentant l’année de fabrication du pneu (2 chiffres)
– 01 signifie l’année 2001
– Avant le mois de juillet 2000, les constructeurs de pneus n’étaient tenus que d’indiquer un seul chiffre
pour représenter l’année de fabrication du pneu. Exemple : 031 pouvait représenter la troisième semaine
de 1981 ou de 1991.
232 DÉMARRAGE ET CONDUITE

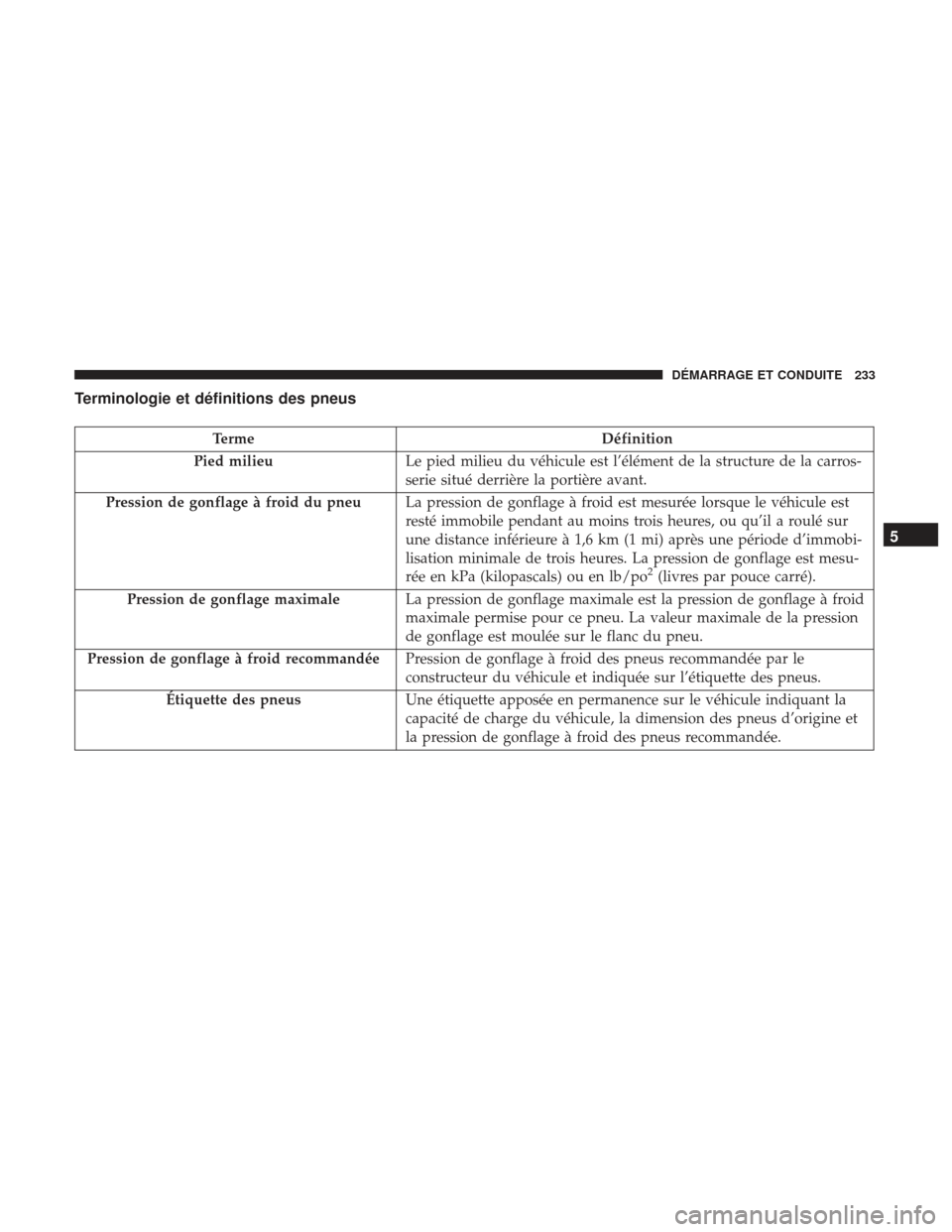

Terminologie et définitions des pneus
TermeDéfinition
Pied milieu Le pied milieu du véhicule est l’élément de la structure de la carros-
serie situé derrière la portière avant.
Pression de gonflage à froid du pneu La pression de gonflage à froid est mesurée lorsque le véhicule est
resté immobile pendant au moins trois heures, ou qu’il a roulé sur
une distance inférieure à 1,6 km (1 mi) après une période d’immobi-
lisation minimale de trois heures. La pression de gonflage est mesu-
rée en kPa (kilopascals) ou en lb/po
2(livres par pouce carré).
Pression de gonflage maximale La pression de gonflage maximale est la pression de gonflage à froid
maximale permise pour ce pneu. La valeur maximale de la pression
de gonflage est moulée sur le flanc du pneu.
Pression de gonflage à froid recommandée Pression de gonflage à froid des pneus recommandée par le
constructeur du véhicule et indiquée sur l’étiquette des pneus.
Étiquette des pneus Une étiquette apposée en permanence sur le véhicule indiquant la
capacité de charge du véhicule, la dimension des pneus d’origine et
la pression de gonflage à froid des pneus recommandée.
5
DÉMARRAGE ET CONDUITE 233

Charge et pression des pneus
Emplacement de l’étiquette d’information sur les
pneus et la charge
NOTA :La pression de gonflage à froid adéquate est
indiquée sur le pied milieu du côté conducteur ou sur le
bord arrière de la portière du côté conducteur.
Exemple d’emplacement de l’étiquette des pneus (portière)
Exemple d’emplacement de l’étiquette des pneus
(pied milieu)
234 DÉMARRAGE ET CONDUITE

Étiquette d’information sur les pneus et la charge
Cette étiquette fournit des renseignements importants
concernant :
1. le nombre de personnes pouvant être transportées dansle véhicule;
2. le poids total que votre véhicule peut porter; 3. la dimension des pneus conçus pour votre véhicule;
4. les pressions de gonflage à froid pour les pneus avant,
arrière et pour le pneu de la roue de secours.
Chargement
La charge maximale appliquée sur les pneus par votre
véhicule ne doit pas dépasser la capacité de transport de
charge des pneus de ce dernier. La charge maximale
pouvant être transportée par vos pneus ne sera pas dépas-
sée si vous respectez les spécifications de conditions de
charge, de dimension des pneus et de pressions de gon-
flage à froid dont il est question sur l’étiquette d’informa-
tion sur les pneus et la charge et dans le paragraphe
« Chargement du véhicule » de la section « Démarrage et
conduite » du présent manuel.
NOTA : Lorsque la charge maximale est atteinte, le poids
nominal brut sur les essieux (PNBE) avant et arrière ne doit
pas être dépassé. Pour obtenir de plus amples renseigne-
ments sur le PNBE, le chargement du véhicule et la traction
d’une remorque, consultez le paragraphe « Chargement du
véhicule » de la section « Démarrage et conduite » du
présent manuel.
Étiquette d’information sur les pneus et la charge
5
DÉMARRAGE ET CONDUITE 235

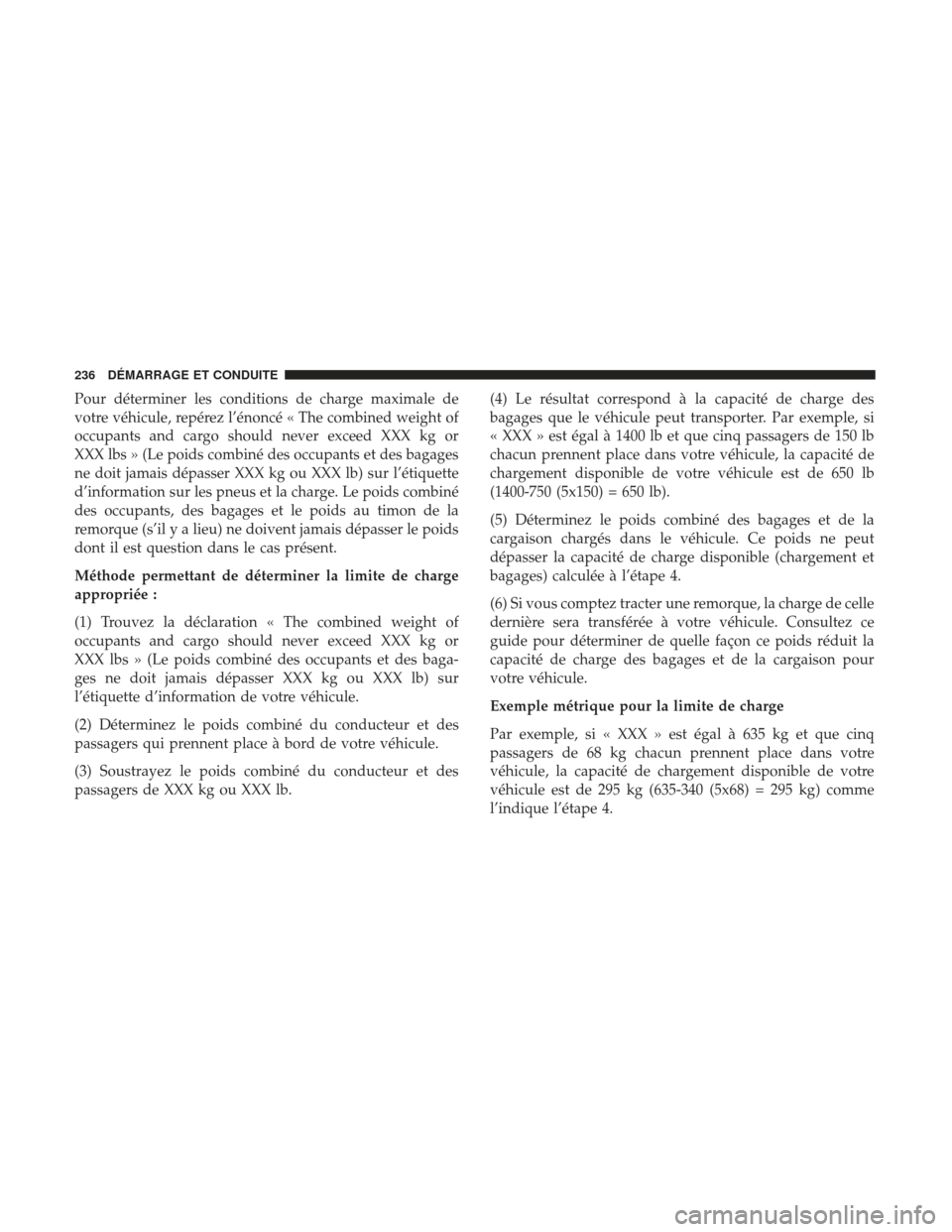

Pour déterminer les conditions de charge maximale de
votre véhicule, repérez l’énoncé « The combined weight of
occupants and cargo should never exceed XXX kg or
XXX lbs » (Le poids combiné des occupants et des bagages
ne doit jamais dépasser XXX kg ou XXX lb) sur l’étiquette
d’information sur les pneus et la charge. Le poids combiné
des occupants, des bagages et le poids au timon de la
remorque (s’il y a lieu) ne doivent jamais dépasser le poids
dont il est question dans le cas présent.
Méthode permettant de déterminer la limite de charge
appropriée :
(1) Trouvez la déclaration « The combined weight of
occupants and cargo should never exceed XXX kg or
XXX lbs » (Le poids combiné des occupants et des baga-
ges ne doit jamais dépasser XXX kg ou XXX lb) sur
l’étiquette d’information de votre véhicule.
(2) Déterminez le poids combiné du conducteur et des
passagers qui prennent place à bord de votre véhicule.
(3) Soustrayez le poids combiné du conducteur et des
passagers de XXX kg ou XXX lb.(4) Le résultat correspond à la capacité de charge des
bagages que le véhicule peut transporter. Par exemple, si
« XXX » est égal à 1400 lb et que cinq passagers de 150 lb
chacun prennent place dans votre véhicule, la capacité de
chargement disponible de votre véhicule est de 650 lb
(1400-750 (5x150) = 650 lb).
(5) Déterminez le poids combiné des bagages et de la
cargaison chargés dans le véhicule. Ce poids ne peut
dépasser la capacité de charge disponible (chargement et
bagages) calculée à l’étape 4.
(6) Si vous comptez tracter une remorque, la charge de celle
dernière sera transférée à votre véhicule. Consultez ce
guide pour déterminer de quelle façon ce poids réduit la
capacité de charge des bagages et de la cargaison pour
votre véhicule.
Exemple métrique pour la limite de charge
Par exemple, si « XXX » est égal à 635 kg et que cinq
passagers de 68 kg chacun prennent place dans votre
véhicule, la capacité de chargement disponible de votre
véhicule est de 295 kg (635-340 (5x68) = 295 kg) comme
l’indique l’étape 4.
236 DÉMARRAGE ET CONDUITE

NOTA :
•Si vous comptez tracter une remorque, la charge de celle
dernière sera transférée à votre véhicule. Le tableau
suivant illustre la façon de calculer la charge totale, la
capacité de charge en bagages et la capacité de remor-
quage de votre véhicule selon différentes configurations
des sièges, ainsi qu’en fonction du nombre et de la taille
des occupants. Ce tableau n’est fourni qu’à des fins
explicatives et peut ne pas être précis quant à la confi-
guration et aux capacités de transport de charge de votre
véhicule.
• Dans l’exemple suivant, le poids combiné des occupants
et de la cargaison ne devrait jamais dépasser 392 kg
(865 lb).
5
DÉMARRAGE ET CONDUITE 237

MISE EN GARDE!
Il est dangereux de surcharger les pneus. La surcharge
des pneus peut entraîner une défaillance, nuire au
comportement routier du véhicule et augmenter sa
(Suite)
MISE EN GARDE!(Suite)
distance de freinage. Vous devez utiliser pour votre
véhicule des pneus conformes à la capacité de charge
recommandée. Ne les surchargez jamais.
