2017 Ram ProMaster Manuel du propriétaire (in French)

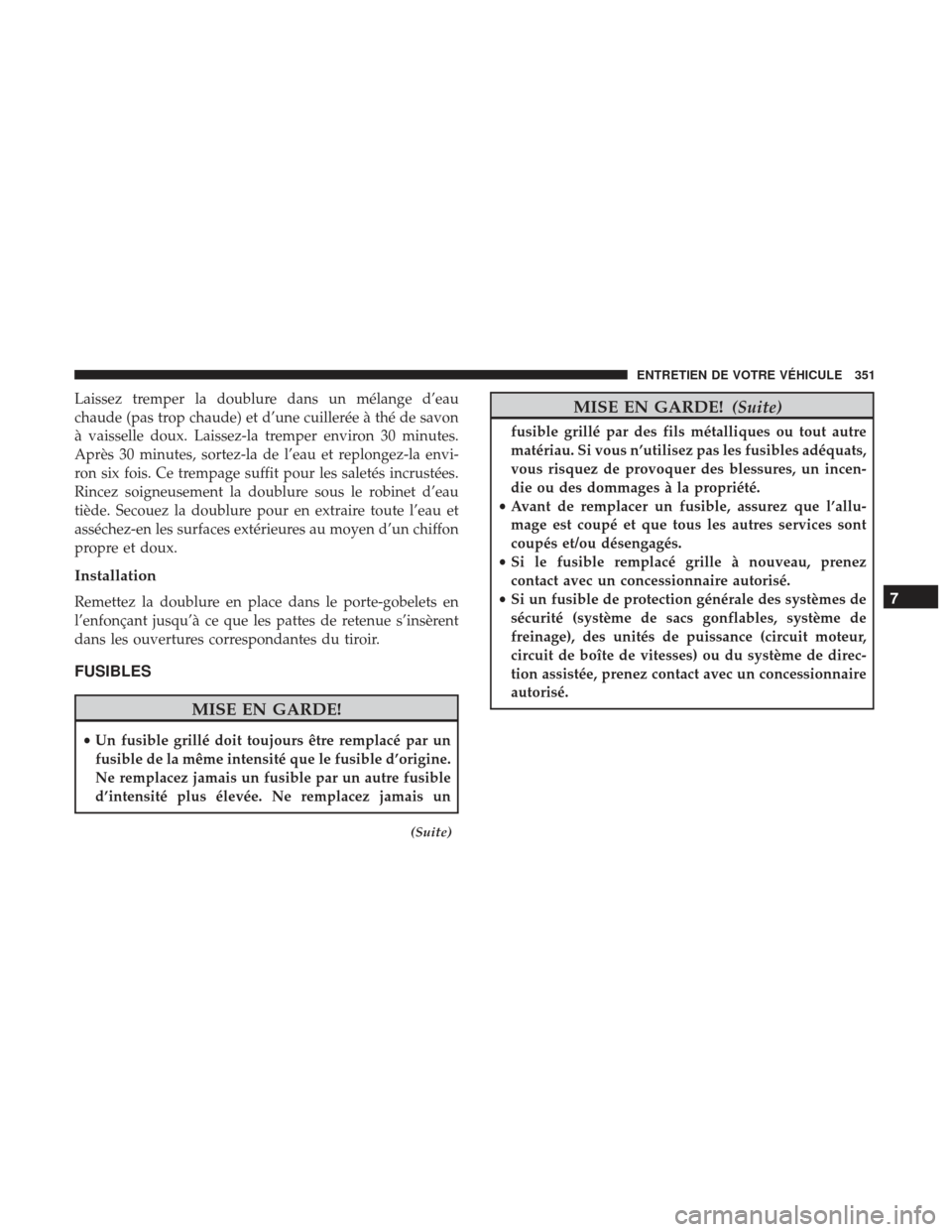

Laissez tremper la doublure dans un mélange d’eau
chaude (pas trop chaude) et d’une cuillerée à thé de savon
à vaisselle doux. Laissez-la tremper environ 30 minutes.
Après 30 minutes, sortez-la de l’eau et replongez-la envi-
ron six fois. Ce trempage suffit pour les saletés incrustées.
Rincez soigneusement la doublure sous le robinet d’eau
tiède. Secouez la doublure pour en extraire toute l’eau et
asséchez-en les surfaces extérieures au moyen d’un chiffon
propre et doux.
Installation
Remettez la doublure en place dans le porte-gobelets en
l’enfonçant jusqu’à ce que les pattes de retenue s’insèrent
dans les ouvertures correspondantes du tiroir.
FUSIBLES
MISE EN GARDE!
•Un fusible grillé doit toujours être remplacé par un
fusible de la même intensité que le fusible d’origine.
Ne remplacez jamais un fusible par un autre fusible
d’intensité plus élevée. Ne remplacez jamais un
(Suite)
MISE EN GARDE! (Suite)
fusible grillé par des fils métalliques ou tout autre
matériau. Si vous n’utilisez pas les fusibles adéquats,
vous risquez de provoquer des blessures, un incen-
die ou des dommages à la propriété.
• Avant de remplacer un fusible, assurez que l’allu-
mage est coupé et que tous les autres services sont
coupés et/ou désengagés.
• Si le fusible remplacé grille à nouveau, prenez
contact avec un concessionnaire autorisé.
• Si un fusible de protection générale des systèmes de
sécurité (système de sacs gonflables, système de
freinage), des unités de puissance (circuit moteur,
circuit de boîte de vitesses) ou du système de direc-
tion assistée, prenez contact avec un concessionnaire
autorisé.
7
ENTRETIEN DE VOTRE VÉHICULE 351

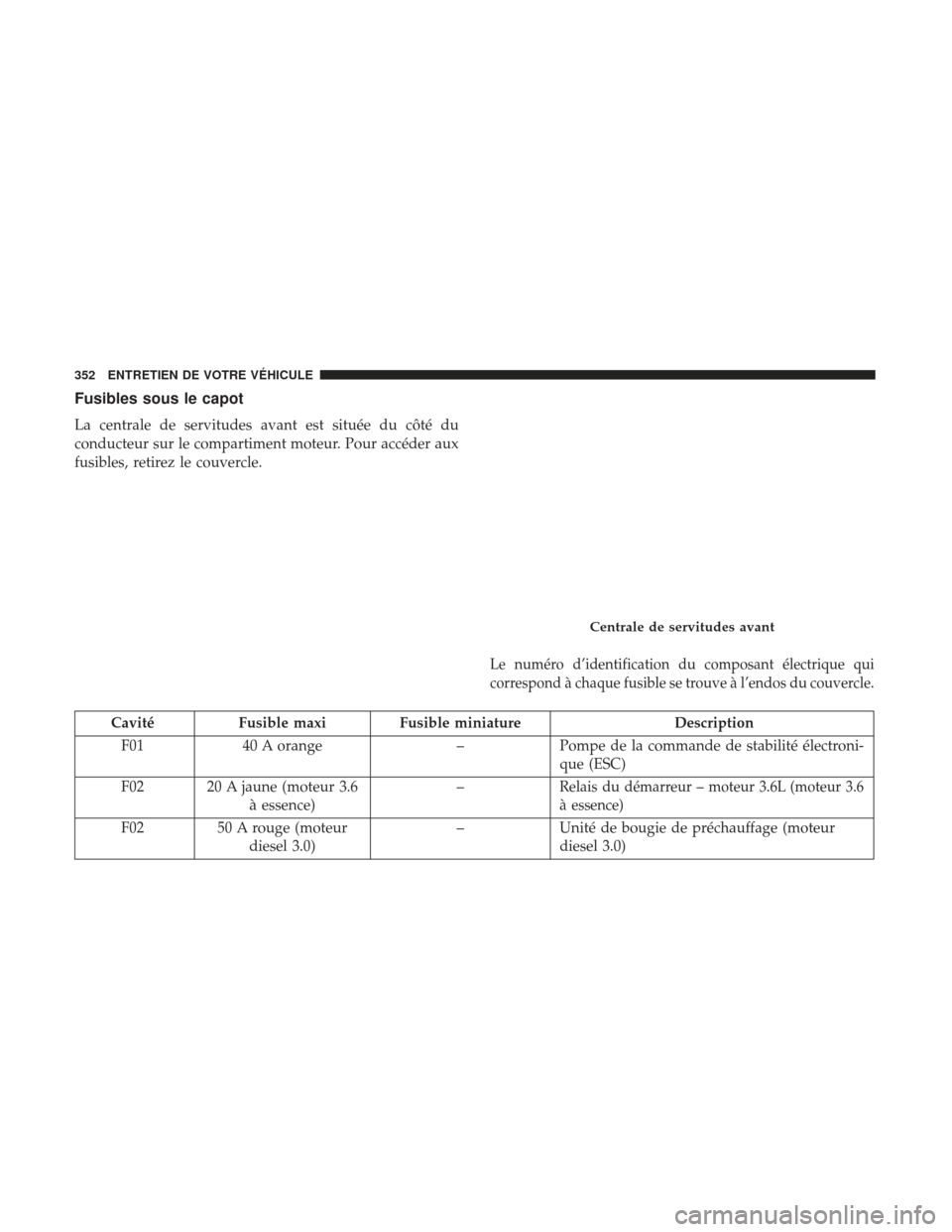

Fusibles sous le capot
La centrale de servitudes avant est située du côté du
conducteur sur le compartiment moteur. Pour accéder aux
fusibles, retirez le couvercle.
Le numéro d’identification du composant électrique qui
correspond à chaque fusible se trouve à l’endos du couvercle.
CavitéFusible maxi Fusible miniature Description
F01 40 A orange –Pompe de la commande de stabilité électroni-
que (ESC)
F02 20 A jaune (moteur 3.6 à essence) –
Relais du démarreur – moteur 3.6L (moteur 3.6
à essence)
F02 50 A rouge (moteur
diesel 3.0) – Unité de bougie de préchauffage (moteur
diesel 3.0)
Centrale de servitudes avant
352 ENTRETIEN DE VOTRE VÉHICULE

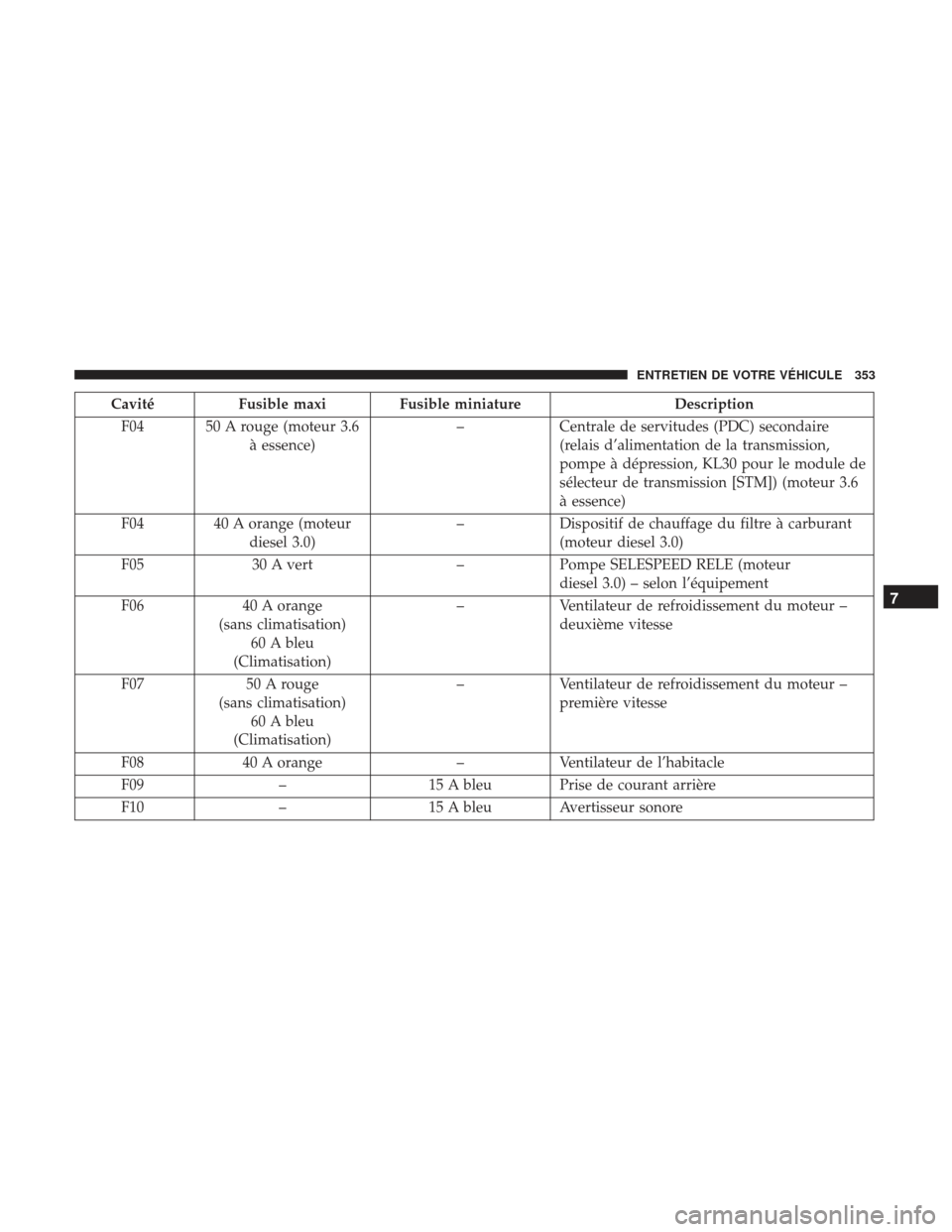

CavitéFusible maxi Fusible miniature Description
F04 50 A rouge (moteur 3.6 à essence) –
Centrale de servitudes (PDC) secondaire
(relais d’alimentation de la transmission,
pompe à dépression, KL30 pour le module de
sélecteur de transmission [STM]) (moteur 3.6
à essence)
F04 40 A orange (moteur diesel 3.0) –
Dispositif de chauffage du filtre à carburant
(moteur diesel 3.0)
F05 30 A vert –Pompe SELESPEED RELE (moteur
diesel 3.0) – selon l’équipement
F06 40 A orange
(sans climatisation) 60 A bleu
(Climatisation) –
Ventilateur de refroidissement du moteur –
deuxième vitesse
F07 50 A rouge
(sans climatisation) 60 A bleu
(Climatisation) –
Ventilateur de refroidissement du moteur –
première vitesse
F08 40 A orange –Ventilateur de l’habitacle
F09 –15 A bleu Prise de courant arrière
F10 –15 A bleu Avertisseur sonore
7
ENTRETIEN DE VOTRE VÉHICULE 353

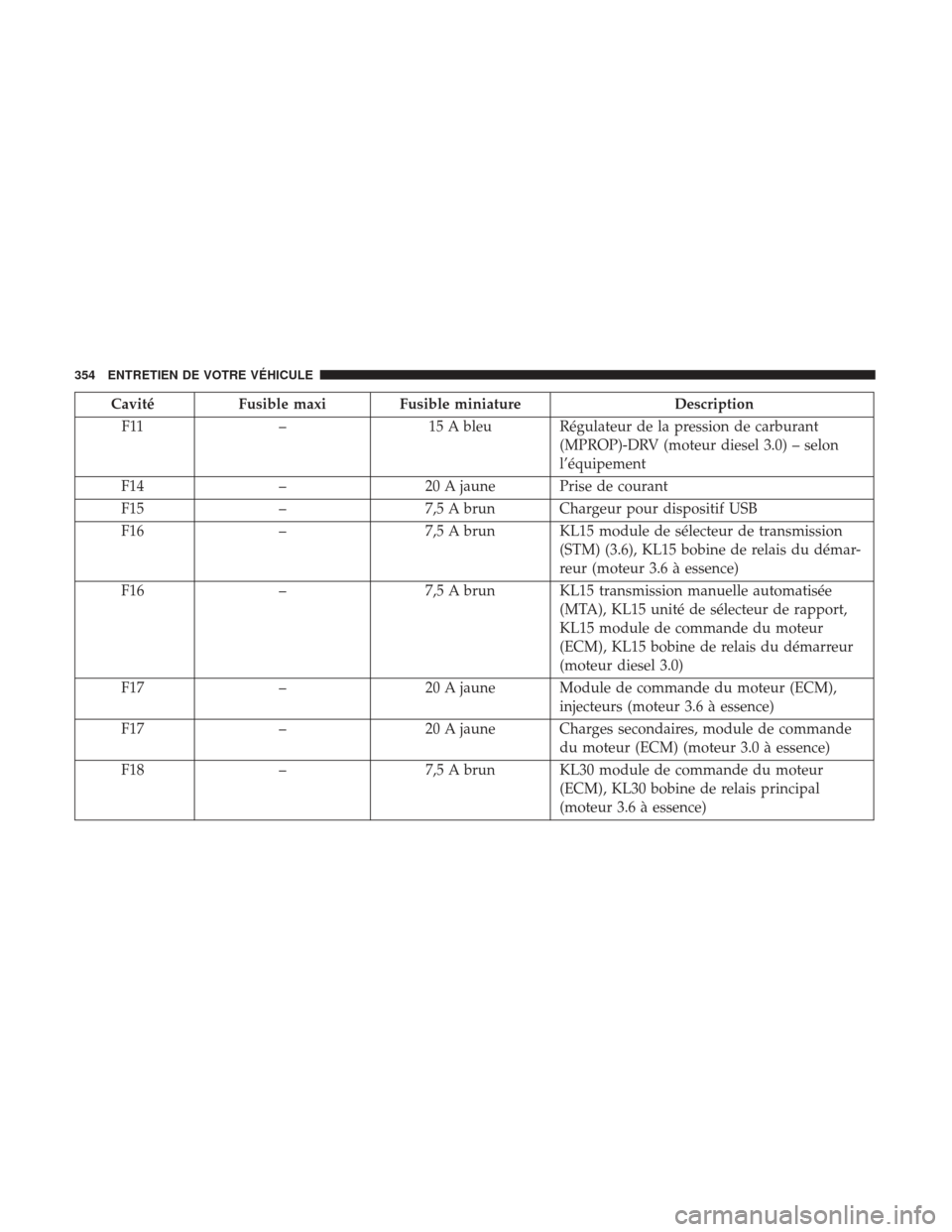

CavitéFusible maxi Fusible miniature Description
F11 –15 A bleu Régulateur de la pression de carburant
(MPROP)-DRV (moteur diesel 3.0) – selon
l’équipement
F14 –20 A jaune Prise de courant
F15 –7,5 A brun Chargeur pour dispositif USB
F16 –7,5 A brun KL15 module de sélecteur de transmission
(STM) (3.6), KL15 bobine de relais du démar-
reur (moteur 3.6 à essence)
F16 –7,5 A brun KL15 transmission manuelle automatisée
(MTA), KL15 unité de sélecteur de rapport,
KL15 module de commande du moteur
(ECM), KL15 bobine de relais du démarreur
(moteur diesel 3.0)
F17 –20 A jaune Module de commande du moteur (ECM),
injecteurs (moteur 3.6 à essence)
F17 –20 A jaune Charges secondaires, module de commande
du moteur (ECM) (moteur 3.0 à essence)
F18 –7,5 A brun KL30 module de commande du moteur
(ECM), KL30 bobine de relais principal
(moteur 3.6 à essence)
354 ENTRETIEN DE VOTRE VÉHICULE

CavitéFusible maxi Fusible miniature Description
F18 –7,5 A brun KL30 transmission manuelle automatisée
(MTA), KL30 module de commande du
moteur (ECM), KL30 bobine de relais princi-
pal (moteur diesel 3.0)
F19 –7,5 A brun Compresseur de climatisation (selon l’équipe-
ment)
F20 –30 A vert Essuie-glace
F21 –15 A bleu Pompe d’alimentation en carburant
F22 –20 A jaune Module de commande du moteur (ECM),
bobines d’allumage (moteur 3.6 à essence)
F22 –20 A jaune Module de commande du moteur (ECM),
charges principales (moteur diesel 3.0)
F23 –20 A jaune Soupapes de commande de stabilité électroni-
que (ESC)
F24 –7,5 A brun KL15 bobine de relais de pompe à dépression
(moteur 3.6 à essence) – selon l’équipement
F30 –15 A bleu Rétroviseurs extérieurs chauffants
7
ENTRETIEN DE VOTRE VÉHICULE 355

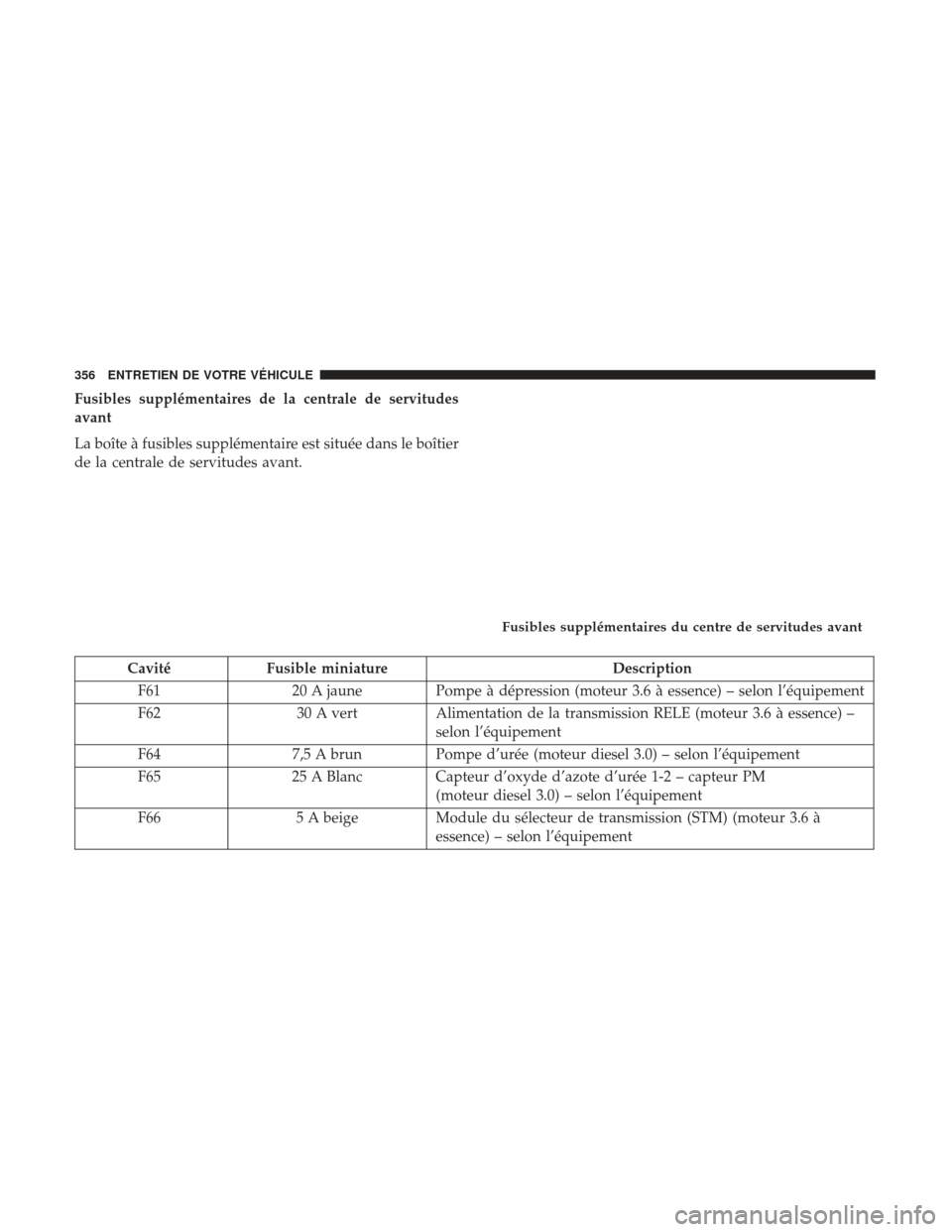

Fusibles supplémentaires de la centrale de servitudes
avant
La boîte à fusibles supplémentaire est située dans le boîtier
de la centrale de servitudes avant.
CavitéFusible miniature Description
F61 20 A jaune Pompe à dépression (moteur 3.6 à essence) – selon l’équipement
F62 30 A vertAlimentation de la transmission RELE (moteur 3.6 à essence) –
selon l’équipement
F64 7,5 A brunPompe d’urée (moteur diesel 3.0) – selon l’équipement
F65 25 A Blanc Capteur d’oxyde d’azote d’urée 1-2 – capteur PM
(moteur diesel 3.0) – selon l’équipement
F66 5 A beigeModule du sélecteur de transmission (STM) (moteur 3.6 à
essence) – selon l’équipement
Fusibles supplémentaires du centre de servitudes avant
356 ENTRETIEN DE VOTRE VÉHICULE

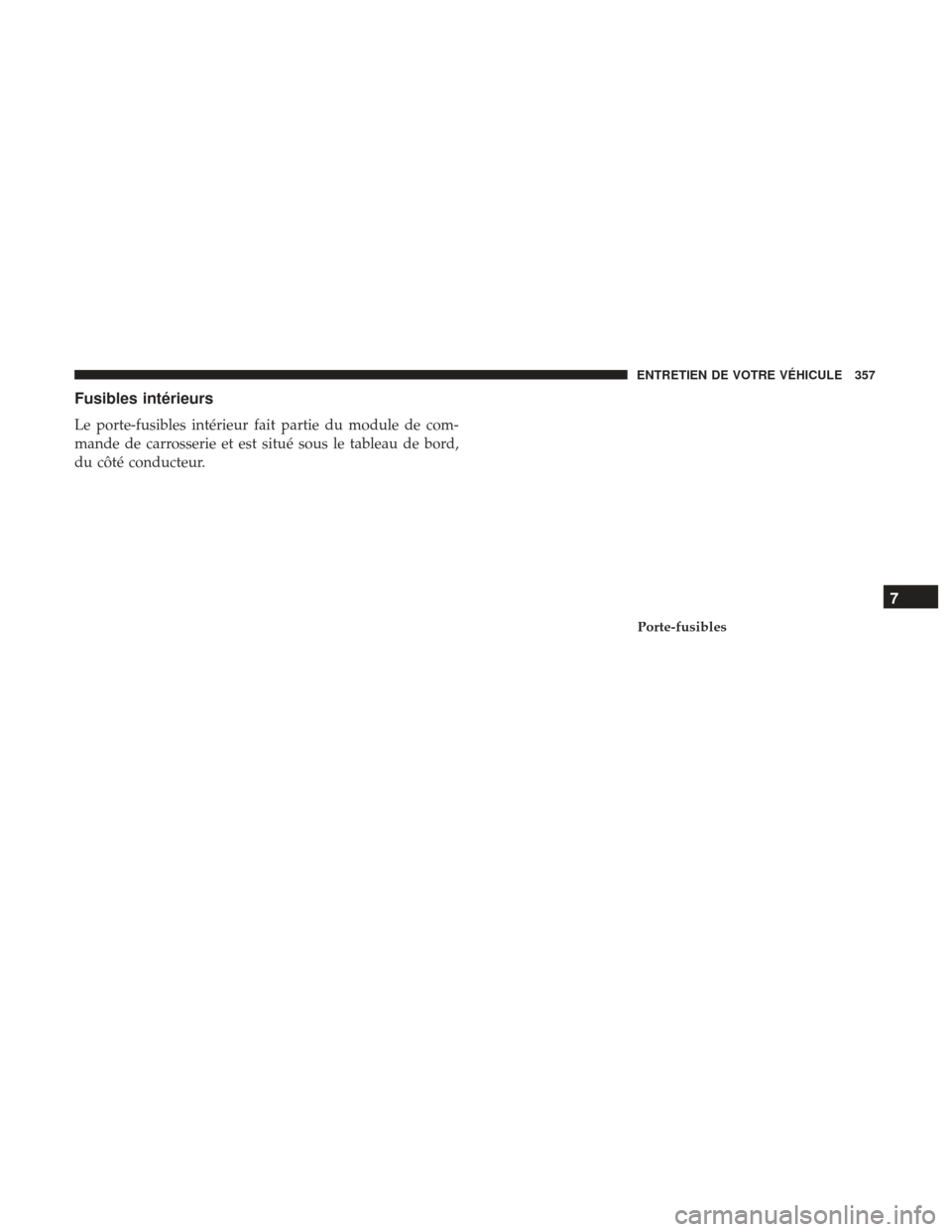

Fusibles intérieurs
Le porte-fusibles intérieur fait partie du module de com-
mande de carrosserie et est situé sous le tableau de bord,
du côté conducteur.
Porte-fusibles
7
ENTRETIEN DE VOTRE VÉHICULE 357

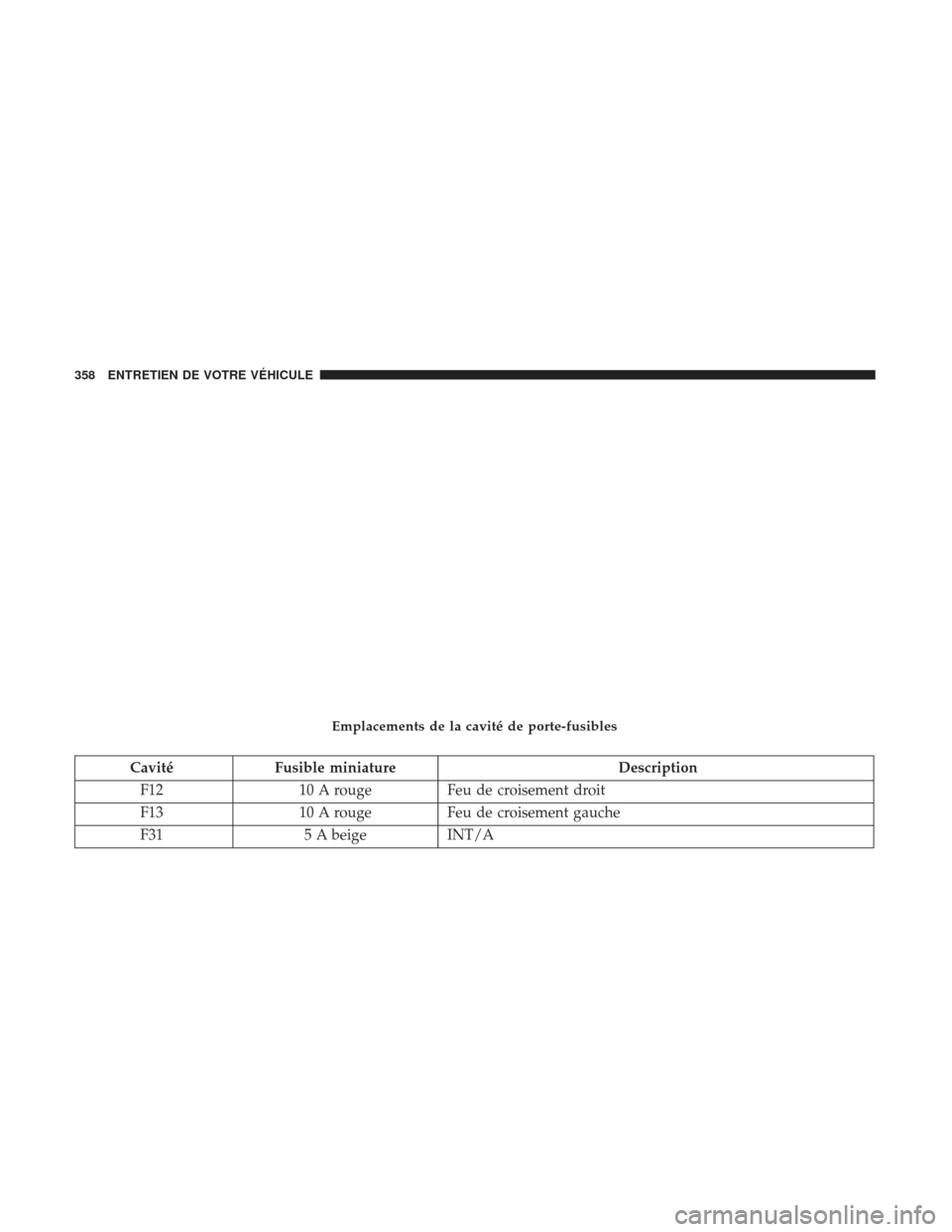

CavitéFusible miniature Description
F12 10 A rougeFeu de croisement droit
F13 10 A rougeFeu de croisement gauche
F31 5 A beigeINT/A
Emplacements de la cavité de porte-fusibles
358 ENTRETIEN DE VOTRE VÉHICULE
