7-51
7
Manutenção

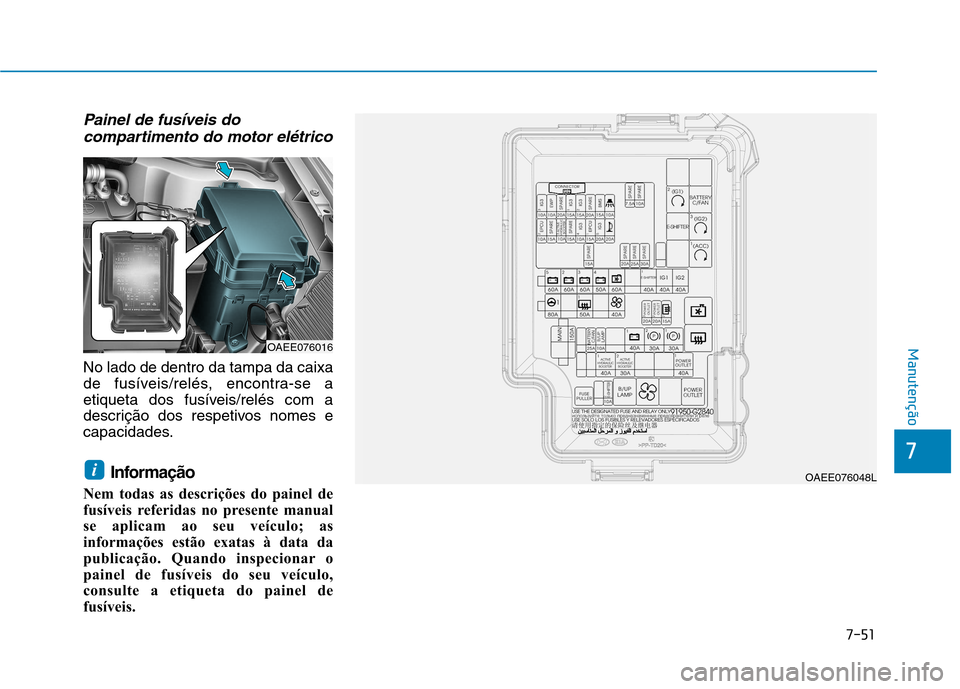

Painel de fusíveis docompartimento do motor elétrico
No lado de dentro da tampa da caixa
de fusíveis/relés, encontra-se a
etiqueta dos fusíveis/relés com a
descrição dos respetivos nomes e
capacidades.
Informação
Nem todas as descrições do painel de
fusíveis referidas no presente manual
se aplicam ao seu veículo; as
informações estão exatas à data da
publicação. Quando inspecionar o
painel de fusíveis do seu veículo,
consulte a etiqueta do painel de
fusíveis.
i
OAEE076016
OAEE076048L

7-52
Manutenção
Painel de fusíveis do compartimento do motor elétrico
TipoNome dofusívelCapacidadedo fusívelCircuito protegido
Multi-fusível
MAIN150AConversor CC-CC de baixa voltagem, bloco de junção E/R
560ABloco PCB
260AIGPM
360AIGPM
450AIGPM
60ABloco de junção do compartimento do motor
40ABloco de junção do compartimento do motor
40ABloco de junção do compartimento do motor
IG140ABloco de junção E/R
IG240ABloco de junção E/R
180AUnidade EPS

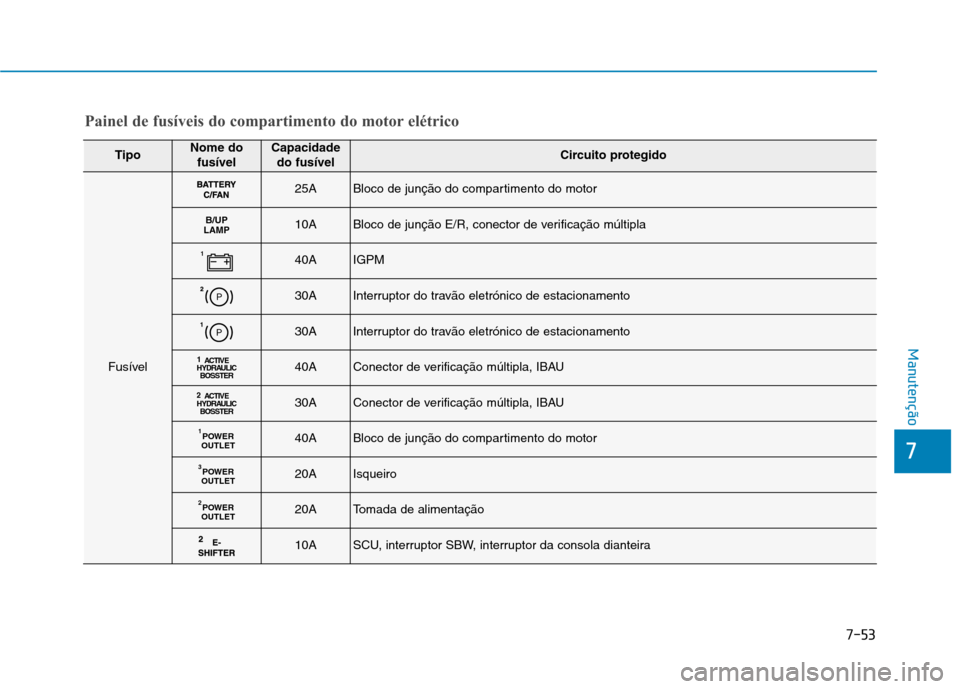

7-53
7
Manutenção
TipoNome dofusívelCapacidadedo fusívelCircuito protegido
Fusível
25ABloco de junção do compartimento do motor
B/UP
LAMP10ABloco de junção E/R, conector de verificação múltipla
140AIGPM
30AInterruptor do travão eletrónico de estacionamento
30AInterruptor do travão eletrónico de estacionamento
1 ACTIVE
HYDRAULIC BO SSTER40AConector de verificação múltipla, IBAU
2
ACTIVE
HYDRAULIC BO SSTER30AConector de verificação múltipla, IBAU
POWER
OUTLET140ABloco de junção do compartimento do motor
POWER
OUTLET
320AIsqueiro
POWER
OUTLET
220ATomada de alimentação
10ASCU, interruptor SBW, interruptor da consola dianteira
Painel de fusíveis do compartimento do motor elétrico

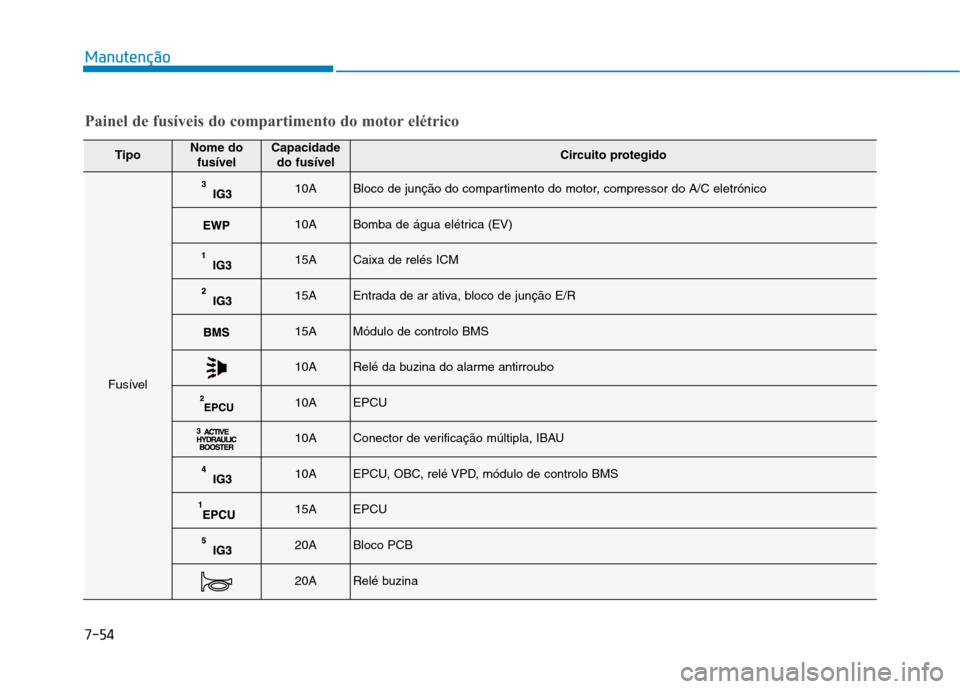

7-54
Manutenção
TipoNome dofusívelCapacidadedo fusívelCircuito protegido
Fusível
10ABloco de junção do compartimento do motor, compressor do A/C eletrónico
10ABomba de água elétrica (EV)
15ACaixa de relés ICM
15AEntrada de ar ativa, bloco de junção E/R
15AMódulo de controlo BMS
10ARelé da buzina do alarme antirroubo
10AEPCU
10AConector de verificação múltipla, IBAU
10AEPCU, OBC, relé VPD, módulo de controlo BMS
15AEPCU
20ABloco PCB
20ARelé buzina
Painel de fusíveis do compartimento do motor elétrico

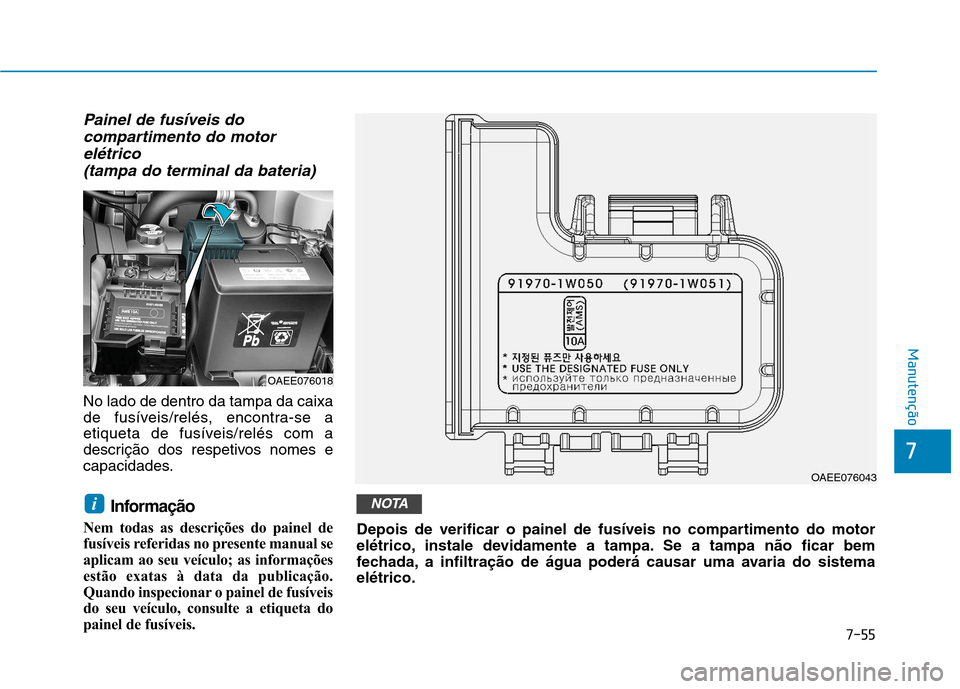

Painel de fusíveis docompartimento do motor
elétrico (tampa do terminal da bateria)
No lado de dentro da tampa da caixa
de fusíveis/relés, encontra-se a
etiqueta de fusíveis/relés com a
descrição dos respetivos nomes e
capacidades.
Informação
Nem todas as descrições do painel de
fusíveis referidas no presente manual se
aplicam ao seu veículo; as informações
estão exatas à data da publicação.
Quando inspecionar o painel de fusíveis
do seu veículo, consulte a etiqueta do
painel de fusíveis.
i
7-55
7
Manutenção
OAEE076018
OAEE076043
Depois de verificar o painel de fusíveis no compartimento do motor
elétrico, instale devidamente a tampa. Se a tampa não ficar bem
fechada, a infiltração de água poderá causar uma avaria do sistemaelétrico.
NOTA

7-56
ManutençãoL

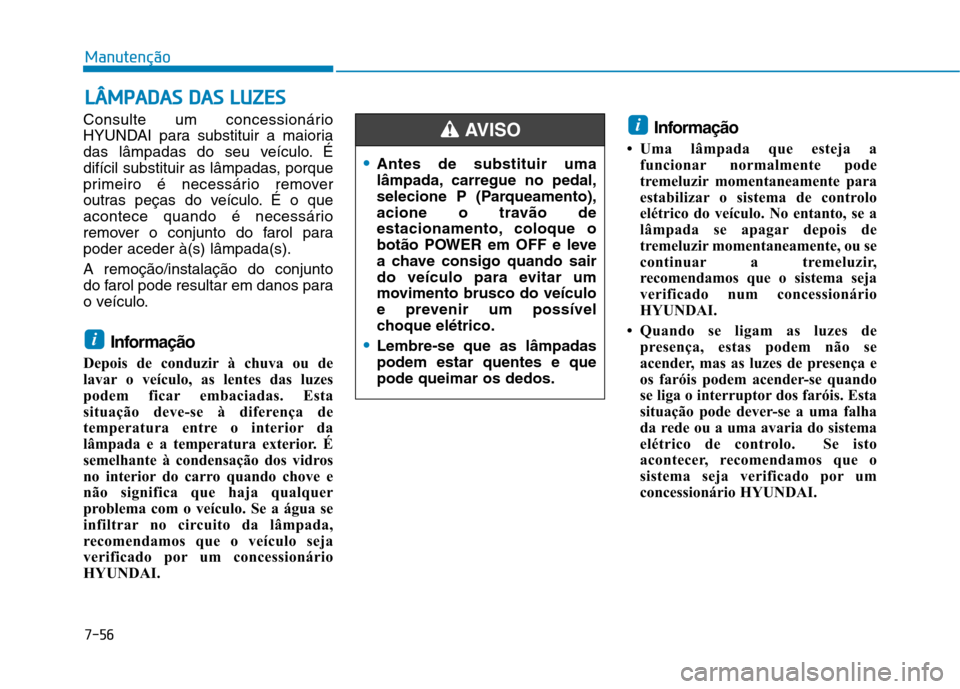

L ÂÂ MM PPAA DDAA SS DD AA SS LL UU ZZEESS
Consulte um concessionário
HYUNDAI para substituir a maioria
das lâmpadas do seu veículo. É
difícil substituir as lâmpadas, porque
primeiro é necessário remover
outras peças do veículo. É o que
acontece quando é necessário
remover o conjunto do farol parapoder aceder à(s) lâmpada(s). A remoção/instalação do conjunto
do farol pode resultar em danos para
o veículo.
Informação
Depois de conduzir à chuva ou de
lavar o veículo, as lentes das luzes
podem ficar embaciadas. Esta
situação deve-se à diferença de
temperatura entre o interior da
lâmpada e a temperatura exterior. É
semelhante à condensação dos vidros
no interior do carro quando chove e
não significa que haja qualquer
problema com o veículo. Se a água se
infiltrar no circuito da lâmpada,
recomendamos que o veículo seja
verificado por um concessionário
HYUNDAI. Informação
 Uma lâmpada que esteja a funcionar normalmente pode
tremeluzir momentaneamente para
estabilizar o sistema de controlo
elétrico do veículo. No entanto, se a
lâmpada se apagar depois de
tremeluzir momentaneamente, ou se
continuar a tremeluzir,
recomendamos que o sistema seja
verificado num concessionário
HYUNDAI.
 Quando se ligam as luzes de presença, estas podem não se
acender, mas as luzes de presença e
os faróis podem acender-se quando
se liga o interruptor dos faróis. Esta
situação pode dever-se a uma falha
da rede ou a uma avaria do sistema
elétrico de controlo. Se isto
acontecer, recomendamos que o
sistema seja verificado por um
concessionário HYUNDAI.i
i
Antes de substituir uma
lâmpada, carregue no pedal,
selecione P (Parqueamento),
acione o travão de
estacionamento, coloque o
botão POWER em OFF e leve
a chave consigo quando sair
do veículo para evitar um
movimento brusco do veículo
e prevenir um possível
choque elétrico.
Lembre-se que as lâmpadas podem estar quentes e quepode queimar os dedos.
AVISO

7-57
7
Manutenção

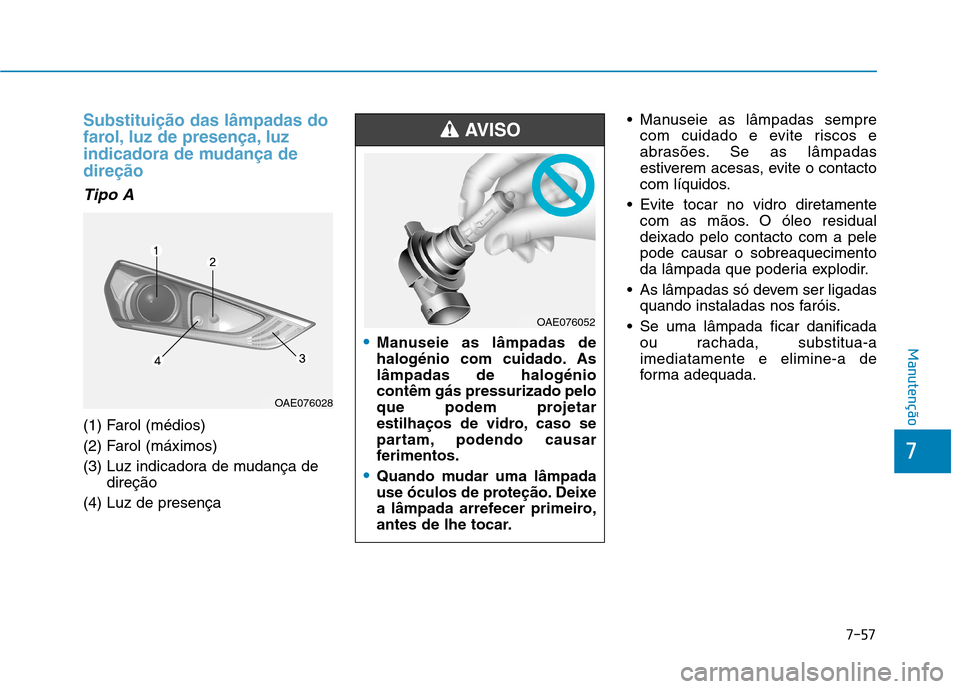

Substituição das lâmpadas do
farol, luz de presença, luz
indicadora de mudança dedireção
Tipo A
(1) Farol (médios)
(2) Farol (máximos)
(3) Luz indicadora de mudança dedireção
(4) Luz de presença Manuseie as lâmpadas sempre
com cuidado e evite riscos e
abrasões. Se as lâmpadas
estiverem acesas, evite o contacto
com líquidos.
Evite tocar no vidro diretamente com as mãos. O óleo residualdeixado pelo contacto com a pelepode causar o sobreaquecimento
da lâmpada que poderia explodir.
As lâmpadas só devem ser ligadas quando instaladas nos faróis.
Se uma lâmpada ficar danificada ou rachada, substitua-aimediatamente e elimine-a de
forma adequada.
OAE076028
Manuseie as lâmpadas de
halogénio com cuidado. Aslâmpadas de halogéniocontêm gás pressurizado pelo
que podem projetar
estilhaços de vidro, caso se
partam, podendo causar
ferimentos.
Quando mudar uma lâmpada
use óculos de proteção. Deixe
a lâmpada arrefecer primeiro,
antes de lhe tocar.
AVISO
OAE076052

7-58
Manutenção

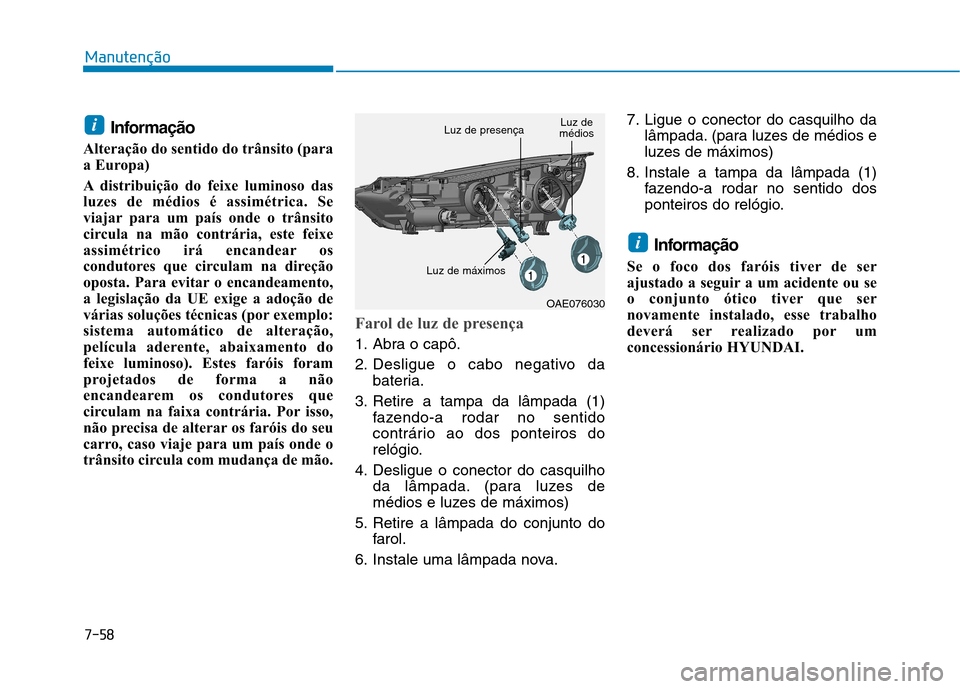

Informação
Alteração do sentido do trânsito (para
a Europa)
A distribuição do feixe luminoso das
luzes de médios é assimétrica. Se
viajar para um país onde o trânsito
circula na mão contrária, este feixe
assimétrico irá encandear os
condutores que circulam na direção
oposta. Para evitar o encandeamento,
a legislação da UE exige a adoção de
várias soluções técnicas (por exemplo:
sistema automático de alteração,
película aderente, abaixamento do
feixe luminoso). Estes faróis foram
projetados de forma a não
encandearem os condutores que
circulam na faixa contrária. Por isso,
não precisa de alterar os faróis do seu
carro, caso viaje para um país onde o
trânsito circula com mudança de mão.
Farol de luz de presença
1. Abra o capô.
2. Desligue o cabo negativo da bateria.
3. Retire a tampa da lâmpada (1) fazendo-a rodar no sentido
contrário ao dos ponteiros do
relógio.
4. Desligue o conector do casquilho da lâmpada. (para luzes de
médios e luzes de máximos)
5. Retire a lâmpada do conjunto do farol.
6. Instale uma lâmpada nova. 7. Ligue o conector do casquilho da
lâmpada. (para luzes de médios e
luzes de máximos)
8. Instale a tampa da lâmpada (1) fazendo-a rodar no sentido dos
ponteiros do relógio.
Informação
Se o foco dos faróis tiver de ser
ajustado a seguir a um acidente ou se
o conjunto ótico tiver que ser
novamente instalado, esse trabalho
deverá ser realizado por um
concessionário HYUNDAI.
i
i
OAE076030
Luz de máximos
Luz de presença Luz de
médios
